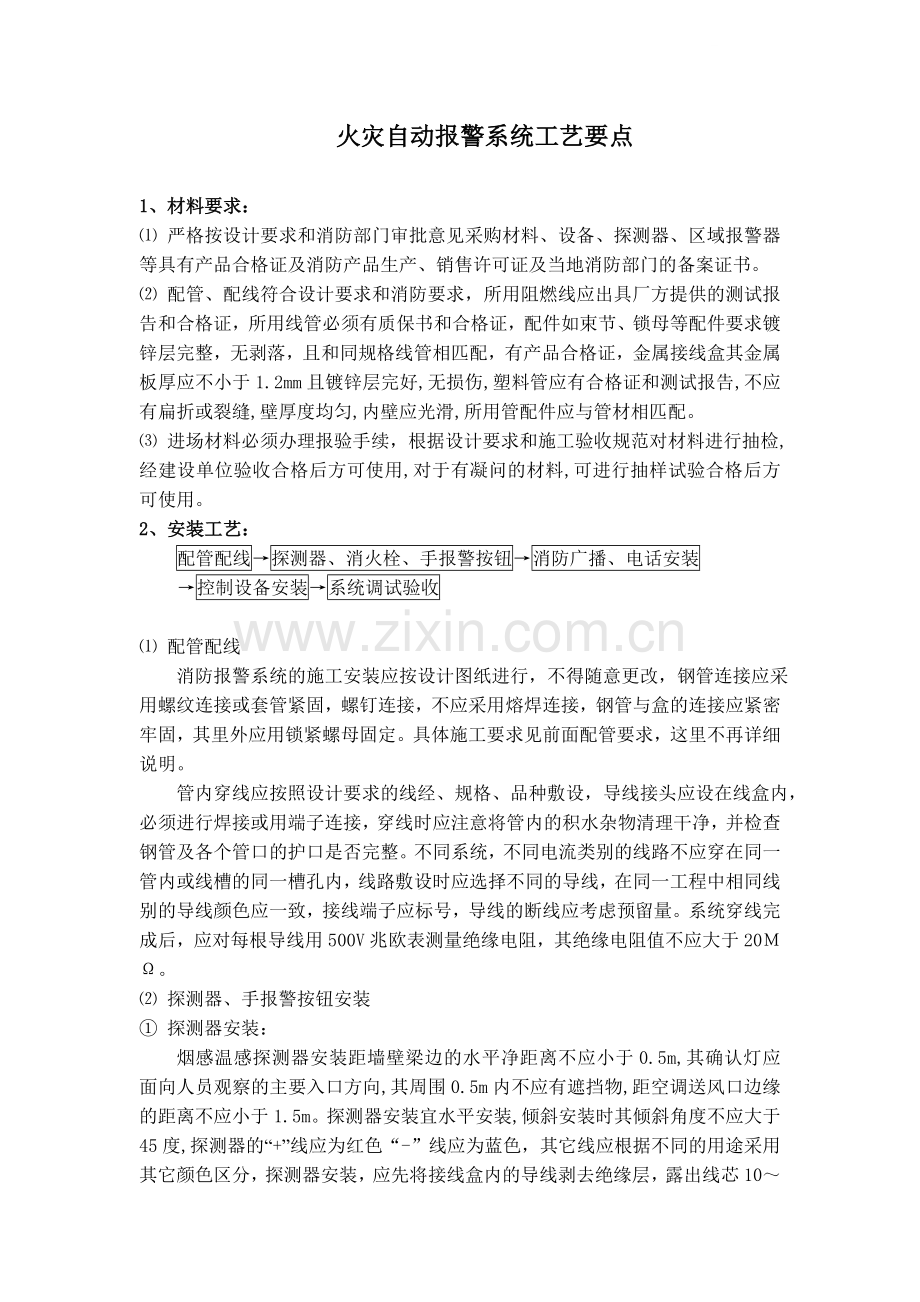

火灾自动报警系统工艺要点

1、材料要求：
⑴ 严格按设计要求和消防部门审批意见采购材料、设备、探测器、区域报警器等具有产品合格证及消防产品生产、销售许可证及当地消防部门的备案证书。
⑵ 配管、配线符合设计要求和消防要求，所用阻燃线应出具厂方提供的测试报告和合格证，所用线管必须有质保书和合格证，配件如束节、锁母等配件要求镀锌层完整，无剥落，且和同规格线管相匹配，有产品合格证，金属接线盒其金属板厚应不小于1.2mm且镀锌层完好,无损伤,塑料管应有合格证和测试报告,不应有扁折或裂缝,壁厚度均匀,内壁应光滑,所用管配件应与管材相匹配。
⑶ 进场材料必须办理报验手续，根据设计要求和施工验收规范对材料进行抽检,经建设单位验收合格后方可使用,对于有凝问的材料,可进行抽样试验合格后方可使用。
2、安装工艺：
配管配线→探测器、消火栓、手报警按钮→消防广播、电话安装
→控制设备安装→系统调试验收

⑴ 配管配线
消防报警系统的施工安装应按设计图纸进行，不得随意更改，钢管连接应采用螺纹连接或套管紧固，螺钉连接，不应采用熔焊连接，钢管与盒的连接应紧密牢固，其里外应用锁紧螺母固定。具体施工要求见前面配管要求，这里不再详细说明。
管内穿线应按照设计要求的线经、规格、品种敷设，导线接头应设在线盒内，必须进行焊接或用端子连接，穿线时应注意将管内的积水杂物清理干净，并检查钢管及各个管口的护口是否完整。不同系统，不同电流类别的线路不应穿在同一管内或线槽的同一槽孔内，线路敷设时应选择不同的导线，在同一工程中相同线别的导线颜色应一致，接线端子应标号，导线的断线应考虑预留量。系统穿线完成后，应对每根导线用500V兆欧表测量绝缘电阻，其绝缘电阻值不应大于20ＭΩ。
⑵ 探测器、手报警按钮安装
① 探测器安装：
烟感温感探测器安装距墙壁梁边的水平净距离不应小于0.5m,其确认灯应面向人员观察的主要入口方向,其周围0.5m内不应有遮挡物,距空调送风口边缘的距离不应小于1.5m。探测器安装宜水平安装,倾斜安装时其倾斜角度不应大于45度,探测器的“+”线应为红色“-”线应为蓝色，其它线应根据不同的用途采用其它颜色区分，探测器安装，应先将接线盒内的导线剥去绝缘层，露出线芯10～
15mm，顺时针压接在探测器底部的各接线端子上，然后将底座固定在接线盒上，最后设计要求检查无误再拧紧探测器头。应注意的是探测器头应在绝缘电阻测试后安装，严禁安装探测器头后再进行绝缘测试，最后应注意安装在顶棚上的探测器边缘与下列设施的边缘水平间距应保持在：
a、与照明灯具的水平净距≥0.2m。
b、感温探测器距高温光源灯具的净距≥0.5。
c、距不突出的扬声器净距≥0.1m。
d、距自动喷水喷头净距≥0.3m。
② 消火栓手动按钮、手动报警按钮安装
手动火灾报警按钮安装高度在墙上距离地面1.3m安装,且应有明显标志,安装牢固,并不得倾斜,在同一防火分区内任意位置到最临近的手动报警按钮间距不应大于30m,其外接导线应留有不小于10cm的余量,且其端部应有明显标志,消火栓按钮安装在消防箱体内,安装应牢固,不得松动,配件齐全,启动消火栓按钮应有可见指示。
⑶ 消防事故广播、消防电话
消防事故广播，按图纸设计高度安装，安装牢固，不得倾斜，每一层次，任意相邻两广播间的距离应不大于15m，扬声器在其播放范围内的最远点的播放声声压级别，应高于背景噪声15dB，扬声器不得加装开关，广播线路不应与其它线路同管或同槽孔敷设，消防电话按图纸要求敷设，根据设计要求和控制设备产品安装说明书设置。
⑷ 集中报警控制器安装
集中报警探测器安装应按产品要求安装，墙上安装时，其底边距地楼面高度不应小于1.5m,落地安装时其底边宜高出楼(地)面地坪0.1～0.2m,报警控制器安装应牢固,不得倾斜.安装时应用水平尺找正,再用螺栓固定,并将地线焊接在箱体上,引入控制器的电缆或导线应符合下列要求:
① 配线应整齐,避免交叉。
② 电缆芯线和所配导线的端部均应表明编号，并与图纸标号一致，字迹清晰不易退色。
③ 端子板的每个接线端，接线不超过二根。
④ 电缆芯线和导线应留有不小于20cm的余量。
⑤ 导线应绑扎成束。
⑥ 导线引入线穿线后在进线处应进行封堵。
安装接线时应按照设计图纸和产品说明书接线，接线要求编号，电源线应有明显标志和绝缘保护，消防控制器工作接地电阻应小于1Ω采用联合接地时，接地电阻值应小于1Ω，接地干线应单独敷设专用，专用接地线应采用铜芯线，截面积应大于16mm2，由控制室引至各消防设备，接地应采用铜芯绝缘软线，其线
芯截面≥4mm2，接地线压接应牢固，可靠，并有防松装置，控制设备的布置，按要求进行，设备前后预留操作间间距和维修间距应符合验收规范规定。
⑸ 系统调试：
① 火灾自动报警系统的调试应在建筑内部装修和系统施工结束后进行；
② 火灾自动报警系统的调应先对探测器、区域报警控制器、集中报警控制器、火灾报警装置和消防控制设备等逐个进行单机通电检查，正常后方可进行系统调试；
③火灾自动报警系统通电后，应对报警器进行下列功能检查：
a、火灾报警自检功能；
b、消音、复位功能；
c、故障报警功能；
d、火灾优先功能；
e、报警记忆功能；
f、电源自动转换和备用电源的自动充电功能；
g、备用电源欠压或过压报警功能；
④ 应采用专用的检查仪器逐个进行检查，其动作应准确无误；
⑤ 应分别用主电源和备用设备电源供点，检查火灾自动报警系统的各项控制功能和联动功能；
⑥ 火灾自动报警系统应在连续运行120小时无故障后，填写调试报告；
3、质量标准及注意事项：
⑴ 探测器安装：应接线正确，外观无损伤和无污染，牢固可靠，盒四周边无破损，并采取防潮措施。
⑵ 消防控制柜应按设计要求及规范要求的位置安装，工作接地电阻值应小于1Ω，采用联合接地时，接地电阻值应小于1Ω，接地干线应单独敷设专用。专用接地干线应采用铜芯线，截面应不小于16mm2，由控制室至各消防设备接地应采用铜芯绝缘软线，其线芯截面不小于4mm2。接地线压接应牢固可靠，并有防松装置，各路导线接头正确牢固，编号清晰，绑扎成束。
⑶ 应加强对土建成品的保护，同时各柜箱、箱门应上锁，以防损坏和丢失。

工程管理部
2009年5月22日
