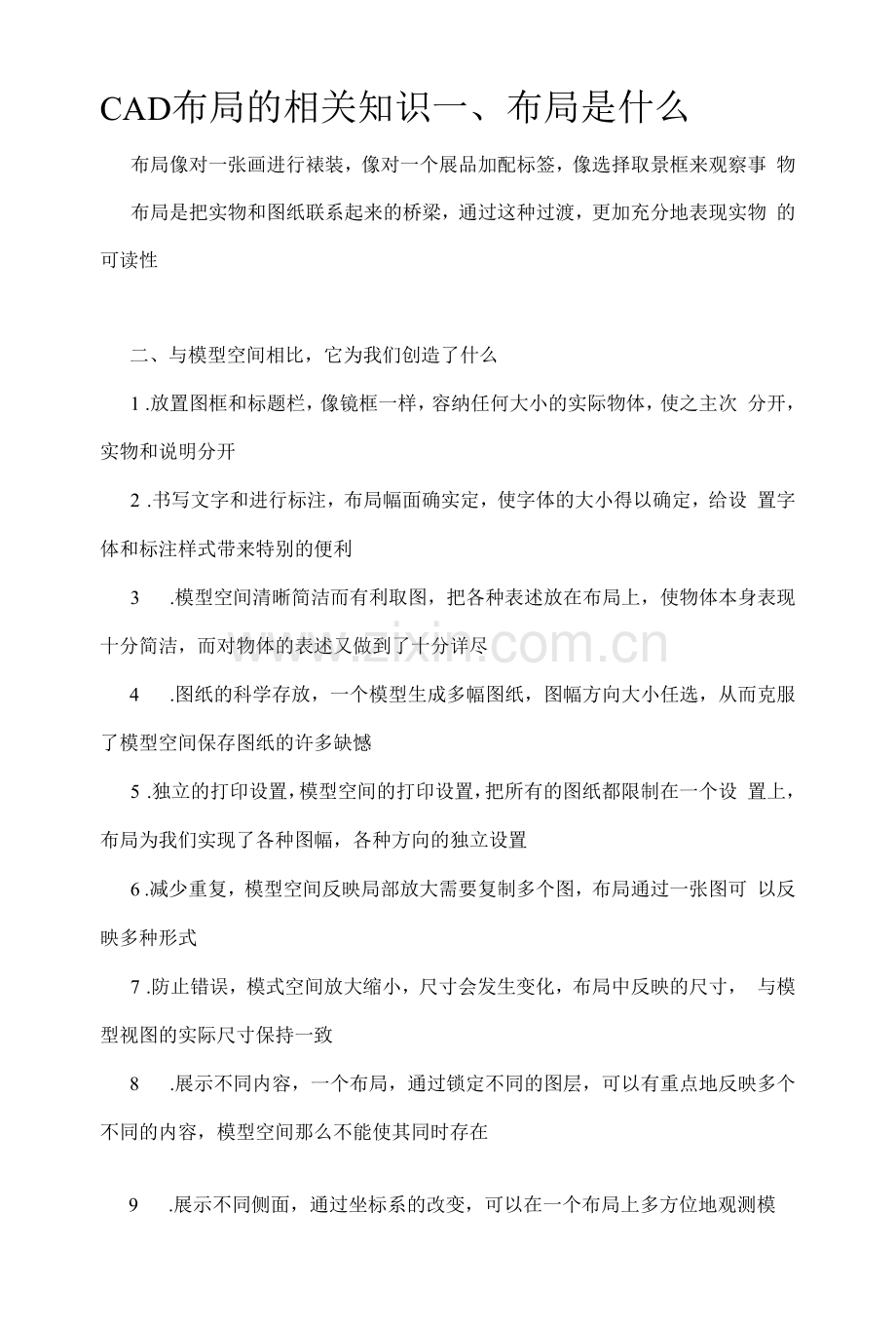

CAD布局的相关知识一、布局是什么
布局像对一张画进行裱装，像对一个展品加配标签，像选择取景框来观察事 物
布局是把实物和图纸联系起来的桥梁，通过这种过渡，更加充分地表现实物 的可读性
二、与模型空间相比，它为我们创造了什么
1 .放置图框和标题栏，像镜框一样，容纳任何大小的实际物体，使之主次 分开，实物和说明分开
2 .书写文字和进行标注，布局幅面确实定，使字体的大小得以确定，给设 置字体和标注样式带来特别的便利
3 .模型空间清晰简洁而有利取图，把各种表述放在布局上，使物体本身表现十分简洁，而对物体的表述又做到了十分详尽
4 .图纸的科学存放，一个模型生成多幅图纸，图幅方向大小任选，从而克服了模型空间保存图纸的许多缺憾
5 .独立的打印设置，模型空间的打印设置，把所有的图纸都限制在一个设 置上，布局为我们实现了各种图幅，各种方向的独立设置
6 .减少重复，模型空间反映局部放大需要复制多个图，布局通过一张图可 以反映多种形式
7 .防止错误，模式空间放大缩小，尺寸会发生变化，布局中反映的尺寸， 与模型视图的实际尺寸保持一致
8 .展示不同内容，一个布局，通过锁定不同的图层，可以有重点地反映多个不同的内容，模型空间那么不能使其同时存在
9 .展示不同侧面，通过坐标系的改变，可以在一个布局上多方位地观测模型，在模型空间要到达这一点会很有麻烦
10 .减少占用空间，与模型空间绘图相比，要到达同样的目的，使用布局可 以大大节省空间
三、如何实现.建一个自己的模块
一个完整的模块包括图层、线型、标注、字体、图块等，布局也一起设置在这个模块中，使经常用的东西保存在一起
1 .布局中包括什么
常用的布局是一套符合国家标准的图框，打印机不能输出的图幅，设置以后，通过选择窗口可以改变比例输出
2 .怎样把图框装入布局
在模型中准备标准图框??建立新布局??删除该布局视口？?剪切模型中的标准 图框?？向布局中粘贴??选择多边形视口？?延图框内缘确定视口框线
3 .绘制新图的准备从设计中心中找出自己的模块??从布局中托出选定的图框??从图层、线型、标 注、块等选择需要的内容托入到新图中??开始绘图??这样减少每次绘图准备上 的重复
四、布局的编辑特点
A.布局中有一个切换钮控制布局的编辑，在模型视图下所编辑的内容同时也修改了模型视图，在图纸视图下所编辑的内容只在布局中看到
B. 一旦再立新的视口，前一个视口的图形即转为布局的图纸视图，上述转 换仅在新建视口和模型视口间转换
C.调整模型视图和图纸视图时，布局的相关内容会与调整的图型实现自动追踪，从而使模型视图和图纸视图始终保持一致
总结
使用布局，是绘图方式的一个升华，是由直观构图向科学构图的一次质变
