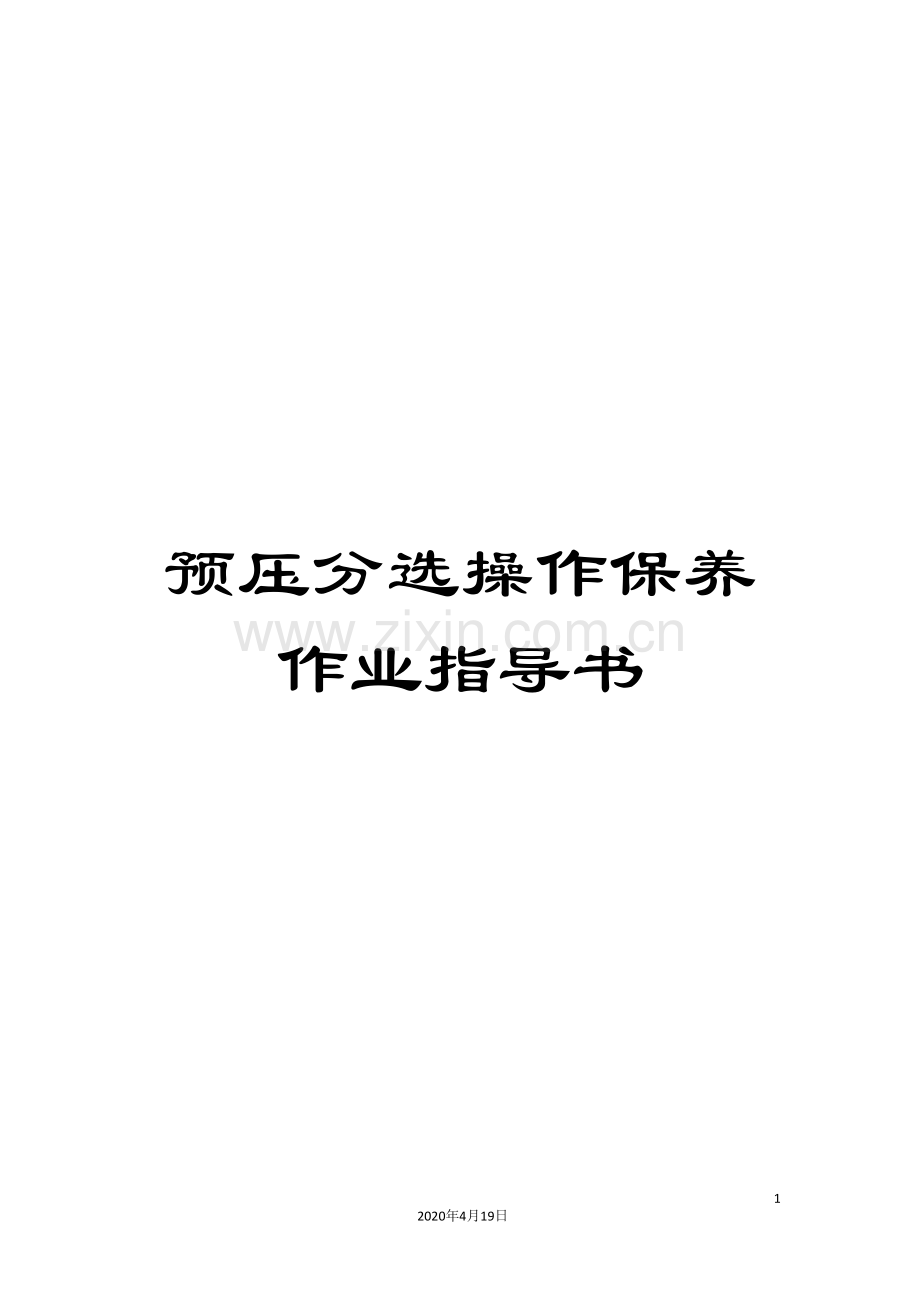

预压分选操作保养作业指导书

3
2020年4月19日
文档仅供参考

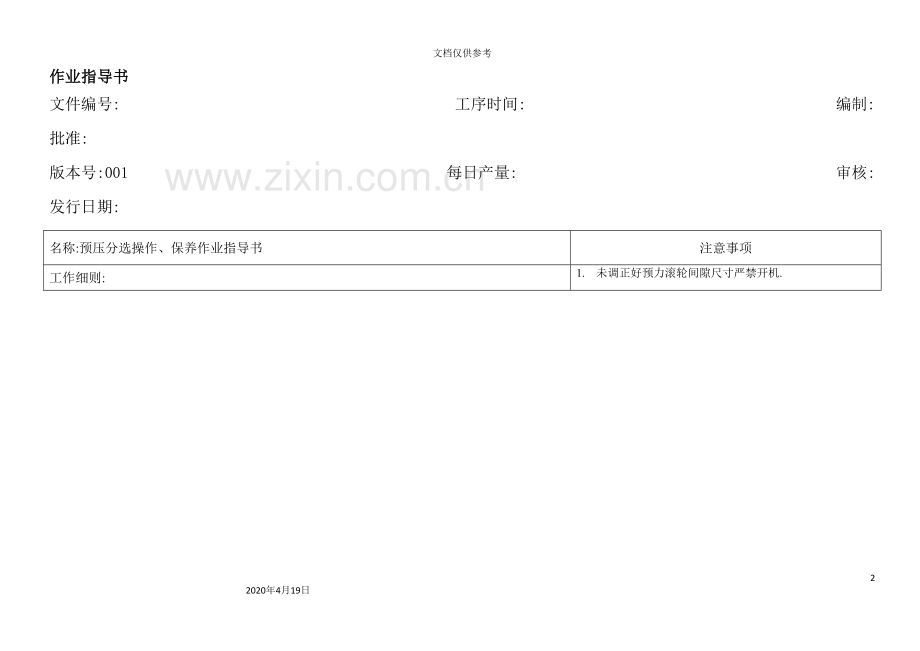

作业指导书
文件编号: 工序时间: 编制: 批准:
版本号:001 每日产量: 审核: 发行日期:
名称:预压分选操作、保养作业指导书
注意事项
工作细则:
1. 未调正好预力滚轮间隙尺寸严禁开机.
2. 安装通电应注意:a)分选滚轴的方向是两轴向外转动。
b)预压滚轴的方向是两轴向内转动。
3. 机器运行过程中严禁人体直接接触传动机构。
4. 机器外壳为接地端,操作时不要接触机器注意安全作业,以防触电。
分选方向 预压方向
1．操作步骤:
1.1 对预压机各部位进行点检。
1.2 按<工艺流程单>对产品型号规格进引确认,确认无误即机器的分选间隙及预压间隙进行调整。
1)分选间隙:根据该批产品的整体尺寸确定标准值,调节分选间隙手轮(3-C)
a) 上段按电容芯子最小值调定,中段按标准值进行调定,下段按芯子最大值调定。
b) 以2E105为例:例如:标准值为Ø10.5mm,最小值为Ø10.4mm,最大值为Ø10.6mm。
2) 预压间隙调节机器预压间隙手轮(3-D)
a) 预压值的确定:上(前)段最小值减卷芯直径,中段标准值卷芯直径,下(后)段最大值减卷芯直径。
b) 以2E105K为例:卷芯直径为Ø4mm,那么各段应减去卷芯直径即为:上(前)段最小值为:6.4mm.,中段标准值为:6.5mm,下(后)段最大值为:6.6mm。
1.3 按电容芯子大小调整振动送料轨道,使芯子进入轨道顺畅。
1.4 调整结束,打开机器电源开关(5-A),打开振动盘按钮(5-C),调整振动频率(5-D)至适当速度。
1.5然后将圆形电容芯子倒入振动盘内按以下程序操作:振动送料—->直形轨道送料à分选à预压à按预压素子大小进引包装à待热压.

保养目的
工具及器具
记录
保障设备的正常运作,使作业员对设备的操作,保养有所依据

<设备每日保养检查表>
