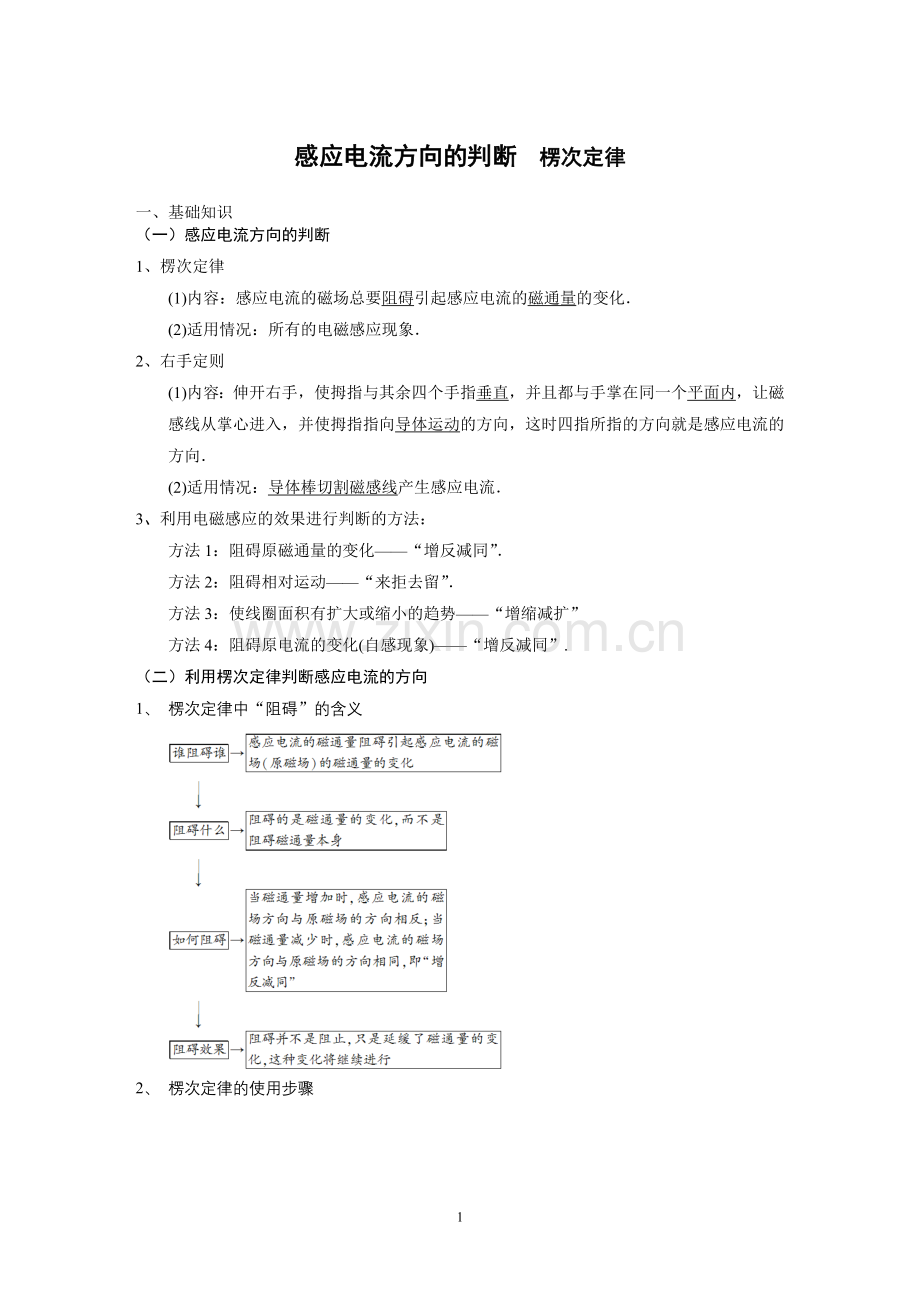

感应电流方向的判断楞次定律一、基础知识（一）感应电流方向的判断1、楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化(2)适用情况：所有的电磁感应现象2、右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线从掌心进入，并使拇指指向导体运动的方向，这时四指所指的方向就是感应电流的方向(2)适用情况：导体棒切割磁感线产生感应电流3、利用电磁感应的效果进行判断的方法：方法1：阻碍原磁通量的变化“增反减同”方法2：阻碍相对运动“来拒去留”方法3：使线圈面积有扩大或缩小的趋势“增缩减扩”方法4：阻碍原电流的变化(自感现象)“增反减同”.（二）利用楞次定律判断感应电流的方向1、 楞次定律中“阻碍”的含义2、 楞次定律的使用步骤（三）“一定律三定则”的应用技巧1、应用现象及规律比较基本现象应用的定则或定律运动电荷、电流产生磁场安培定则磁场对运动电荷、电流有作用力左手定则电磁感应部分导体做切割磁感线运动右手定则闭合回路磁通量变化楞次定律2、应用技巧无论是“安培力”还是“洛伦兹力”，只要是“力”都用左手判断“电生磁”或“磁生电”均用右手判断二、练习1、下列各图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中正确的是 ()答案CD解析根据楞次定律可确定感应电流的方向：以C选项为例，当磁铁向下运动时：(1)闭合线圈原磁场的方向向上；(2)穿过闭合线圈的磁通量的变化增加；(3)感应电流产生的磁场方向向下；(4)利用安培定则判断感应电流的方向与图中箭头方向相同线圈的上端为S极，磁铁与线圈相互排斥运用以上分析方法可知，C、D正确2、如图所示，一根条形磁铁从左向右靠近闭合金属环的过程中，环中的感应电流(自左向右看) ()A沿顺时针方向B先沿顺时针方向后沿逆时针方向C沿逆时针方向D先沿逆时针方向后沿顺时针方向答案C解析条形磁铁从左向右靠近闭合金属环的过程中，向右的磁通量一直增加，根据楞次定律，环中的感应电流(自左向右看)为逆时针方向，C对3、如图所示，当磁场的磁感应强度B增强时，内、外金属环上的感应电流的方向应为()A内环顺时针，外环逆时针B内环逆时针，外环顺时针C内、外环均为顺时针D内、外环均为逆时针答案A解析磁场增强，则穿过回路的磁通量增大，故感应电流的磁场向外，由安培定则知感应电流对整个电路而言应沿逆时针方向；若分开讨论，则外环逆时针，内环顺时针，A正确.4、如图所示，在直线电流附近有一根金属棒ab，当金属棒以b端为圆心，以ab为半径，在过导线的平面内匀速旋转到达图中的位置时()Aa端聚积电子Bb端聚积电子C金属棒内电场强度等于零DUaUb答案BD解析因金属棒所在区域的磁场的方向垂直于纸面向外，当金属棒转动时，由右手定则可知，a端的电势高于b端的电势，b端聚积电子，B、D正确5、 金属环水平固定放置，现将一竖直的条形磁铁，在圆环上方沿圆环轴线从静止开始释放，在条形磁铁穿过圆环的过程中，条形磁铁与圆环()A始终相互吸引B始终相互排斥C先相互吸引，后相互排斥D先相互排斥，后相互吸引答案D解析磁铁靠近圆环的过程中，穿过圆环的磁通量增加，根据楞次定律可知，感应电流的磁场阻碍穿过圆环的原磁通量的增加，与原磁场方向相反，如图甲所示，二者之间是斥力；当磁铁穿过圆环下降离开圆环时，穿过圆环的磁通量减少，根据楞次定律可知，感应电流的磁场阻碍穿过圆环的磁通量的减少，二者方向相同，如图乙所示，磁铁与圆环之间是引力因此选项D正确也可直接根据楞次定律中“阻碍”的含义推论：来则拒之，去则留之分析磁铁在圆环上方下落过程是靠近圆环根据来则拒之，二者之间是斥力；当磁铁穿过圆环后继续下落过程是远离圆环根据去则留之，二者之间是引力因此选项D正确6、如图所示，ab是一个可以绕垂直于纸面的轴O转动的闭合矩形导体线圈，当滑动变阻器R的滑片P自左向右滑动过程中，线圈ab将()A静止不动B逆时针转动C顺时针转动D发生转动，但因电源的极性不明，无法确定转动的方向答案C解析当P向右滑动时，电路中电阻减小，电流增大，穿过线圈ab的磁通量增大，根据楞次定律判断，线圈ab将顺时针转动7、如图所示，甲是闭合铜线框，乙是有缺口的铜线框，丙是闭合的塑料线框，它们的正下方都放置一薄强磁铁，现将甲、乙、丙拿至相同高度H处同时释放(各线框下落过程中不翻转)，则以下说法正确的是()A三者同时落地B甲、乙同时落地，丙后落地C甲、丙同时落地，乙后落地D乙、丙同时落地，甲后落地答案D解析甲是闭合铜线框，在下落过程中产生感应电流，所受的安培力阻碍它的下落，故所需的时间长；乙不是闭合回路，丙是塑料线框，故都不会产生感应电流，它们做自由落体运动，所需时间相同，故D正确8、如图，铜质金属环从条形磁铁的正上方由静止开始下落，在下落过程中，下列判断中正确的是()A金属环在下落过程中机械能守恒B金属环在下落过程中动能的增加量小于其重力势能的减少量C金属环的机械能先减小后增大D磁铁对桌面的压力始终大于其自身的重力答案B解析金属环在下落过程中，磁通量发生变化，闭合金属环中产生感应电流，金属环受到磁场力的作用，机械能不守恒，A错误由能量守恒知，金属环重力势能的减少量等于其动能的增加量和在金属环中产生的电能之和，B正确金属环下落的过程中，机械能转变为电能，机械能减少，C错误当金属环下落到磁铁中央位置时，金属环中的磁通量不变，其中无感应电流，和磁铁间无作用力，磁铁所受重力等于桌面对它的支持力，由牛顿第三定律，磁铁对桌面的压力等于桌面对磁铁的支持力，等于磁铁的重力，D错误9、如图所示，绝缘水平面上有两个离得很近的导体环a、b.将条形磁铁沿它们的正中向下移动(不到达该平面)，a、b将如何移动()Aa、b将相互远离Ba、b将相互靠近Ca、b将不动D无法判断答案A解析根据BS，条形磁铁向下移动过程中B增大，所以穿过每个环中的磁通量都有增大的趋势由于S不可改变，为阻碍磁通量增大，导体环会尽量远离条形磁铁，所以a、b将相互远离10、如图所示，质量为m的铜质小闭合线圈静置于粗糙水平桌面上当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、快速经过时，线圈始终保持不动则关于线圈在此过程中受到的支持力FN和摩擦力Ff的情况，以下判断正确的是 () AFN先大于mg，后小于mgBFN一直大于mgCFf先向左，后向右DFf一直向左答案AD解析条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、快速经过时，线圈中磁通量先增大后减小，由楞次定律中“来拒去留”关系可知A、D正确，B、C错误11、如图所示，线圈M和线圈N绕在同一铁芯上M与电源、开关、滑动变阻器相连，P为滑动变阻器的滑动触头，开关S处于闭合状态，N与电阻R相连下列说法正确的是( )A当P向右移动时，通过R的电流为b到aB当P向右移动时，通过R的电流为a到bC断开S的瞬间，通过R的电流为b到aD断开S的瞬间，通过R的电流为a到b答案AD解析本题考查楞次定律根据右手螺旋定则可知M线圈内磁场方向向左，当滑动变阻器的滑动触头P向右移动时，电阻减小，M线圈中电流增大，磁场增大，穿过N线圈内的磁通量增大，根据楞次定律可知N线圈中产生的感应电流通过R的方向为b到a，A正确，B错误；断开S的瞬间，M线圈中的电流突然减小，穿过N线圈中的磁通量减小，根据楞次定律可知N线圈中产生的感应电流方向为a到b，C错误，D正确12、如图所示，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路若将滑动变阻器的滑片P向上滑动，下面说法中正确的是()A穿过线圈a的磁通量变大B线圈a有收缩的趋势C线圈a中将产生俯视顺时针方向的感应电流D线圈a对水平桌面的压力FN将增大答案C解析P向上滑动，回路电阻增大，电流减小，磁场减弱，穿过线圈a的磁通量变小，根据楞次定律，a环面积应增大，A、B错；由于a环中磁通量减小，根据楞次定律知a环中感应电流应为俯视顺时针方向，C对；由于a环中磁通量减小，根据楞次定律，a环有阻碍磁通量减小的趋势，可知a环对水平桌面的压力FN减小，D错13、两根相互平行的金属导轨水平放置于图10所示的匀强磁场中，在导轨上接触良好的导体棒AB和CD可以自由滑动当AB在外力F作用下向右运动时，下说法中正确的是()A导体棒CD内有电流通过，方向是DCB导体棒CD内有电流通过，方向是CDC磁场对导体棒CD的作用力向左D磁场对导体棒AB的作用力向左答案BD解析利用楞次定律两个导体棒与两根金属导轨构成闭合回路，分析出磁通量增加，结合安培定则判断回路中感应电流的方向是BACDB.以此为基础，再根据左手定则进一步判定CD、AB的受力方向，经过比较可得正确答案14、如图所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c中将有感应电流产生且被螺线管吸引()A向右做匀速运动B向左做减速运动C向右做减速运动D向右做加速运动答案BC解析当导体棒向右匀速运动时产生恒定的电流，线圈中的磁通量恒定不变，无感应电流出现，A错；当导体棒向左减速运动时，由右手定则可判定回路中出现从ba的感应电流且减小，由安培定则知螺线管中感应电流的磁场向左在减弱，由楞次定律知c中出现顺时针感应电流(从右向左看)且被螺线管吸引，B对；同理可判定C对，D错15、如图所示装置中，cd杆原来静止当ab杆做如下哪些运动时，cd杆将向右移动()A向右匀速运动 B向右加速运动C向左加速运动 D向左减速运动答案BD解析ab匀速运动时，ab中感应电流恒定，L1中磁通量不变，穿过L2的磁通量不变，L2中无感应电流产生，cd杆保持静止，A不正确；ab向右加速运动时，L2中的磁通量向下增大，由楞次定律知L2中感应电流产生的磁场方向向上，故通过cd的电流方向向下，cd向右移动，B正确；同理可得C不正确，D正确16、如图甲所示，等离子气流由左边连续以v0射入P1和P2两板间的匀强磁场中，ab直导线与P1、P2相连接，线圈A与直导线cd连接线圈A内有随图乙所示的变化磁场，且磁场B的正方向规定为向左，如图甲所示则下列说法正确的是 ()A01 s内ab、cd导线互相排斥B1 s2 s内ab、cd导线互相排斥C2 s3 s内ab、cd导线互相排斥D3 s4 s内ab、cd导线互相排斥答案CD解析由图甲左侧电路可以判断ab中电流方向由a到b；由右侧电路及图乙可以判断，02 s内cd中电流为由c到d，跟ab中的电流同向，因此ab、cd相互吸引，选项A、B错误；2 s4 s内cd中电流为由d到c，跟ab中电流反向，因此ab、cd相互排斥，选项C、D正确17、如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动，则PQ所做的运动可能是()A向右加速运动B向左加速运动C向右减速运动D向左减速运动解析MN向右运动，说明MN受到向右的安培力，因为ab在MN处的磁场垂直纸面向里MN中的感应电流由MN L1中感应电流的磁场方向向上；若L2中磁场方向向上减弱PQ中电流为QP且减小向右减速运动；若L2中磁场方向向下增强PQ中电流为PQ且增大,向左加速运动答案BC18、如图所示，通电导线cd右侧有一个金属框与导线cd在同一平面内，金属棒ab放在框架上，若ab受到向左的磁场力，则cd中电流的变化情况是()Acd中通有由dc方向逐渐减小的电流 Bcd中通有由dc方向逐渐增大的电流Ccd中通有由cd方向逐渐减小的电流Dcd中通有由cd方向逐渐增大的电流答案BD19、如图所示，线圈由A位置开始下落，在磁场中受到的安培力如果总小于它的重力，则它在A、B、C、D四个位置(B、D位置恰好线圈有一半在磁场中)时，加速度关系为()AaAaBaCaDBaAaCaBaDCaAaCaDaBDaAaCaBaD答案B解析线圈在A、C位置时只受重力作用，加速度aAaCg.线圈在B、D位置时均受两个力的作用，其中安培力向上，重力向下由于重力大于安培力，所以加速度向下，大小agFB，所以aDaBaD，选项B正确20、(2011上海单科13)如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方的感应电流，且具有收缩趋势，由此可知，圆环a()A顺时针加速旋转B顺时针减速旋转C逆时针加速旋转D逆时针减速旋转解析由楞次定律知，欲使b中产生顺时针电流，则a环内磁场应向里减弱或向外增强，a环的旋转情况应该是顺时针减速或逆时针加速，由于b环又有收缩趋势，说明a环外部磁场向外，内部向里，故选B.答案B21、如图 (a)所示，两个闭合圆形线圈A、B的圆心重合，放在同一水平面内，线圈A中通以如图(b)所示的交变电流，t0时电流方向为顺时针(如图中箭头所示)，在t1t2时间段内，对于线圈B，下列说法中正确的是 ()A线圈B内有顺时针方向的电流，线圈有扩张的趋势B线圈B内有顺时针方向的电流，线圈有收缩的趋势C线圈B内有逆时针方向的电流，线圈有扩张的趋势D线圈B内有逆时针方向的电流，线圈有收缩的趋势答案A解析在t1t2时间段内，A线圈的电流为逆时针方向，产生的磁场垂直纸面向外且是增加的，由此可判定B线圈中的电流为顺时针方向线圈的扩张与收缩可用阻碍变化的观点去判定在t1t2时间段内B线圈内的增强，根据楞次定律，只有B线圈增大面积，才能阻碍的增加，故选A.22、 (2011海南单科20)如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速度释放，在圆环从a摆向b的过程中()A感应电流方向先逆时针后顺时针再逆时针B感应电流方向一直是逆时针C安培力方向始终与速度方向相反D安培力方向始终沿水平方向答案AD解析圆环从位置a运动到磁场分界线前，磁通量向里增大，感应电流方向为逆时针；跨越分界线过程中，磁通量由向里最大变为向外最大，感应电流方向为顺时针；再摆到b的过程中，磁通量向外减小，感应电流方向为逆时针，A正确，B错误；由于圆环所在处的磁场，上下对称，所受安培力在竖直方向平衡，因此总的安培力方向沿水平方向，故C错误，D正确10
