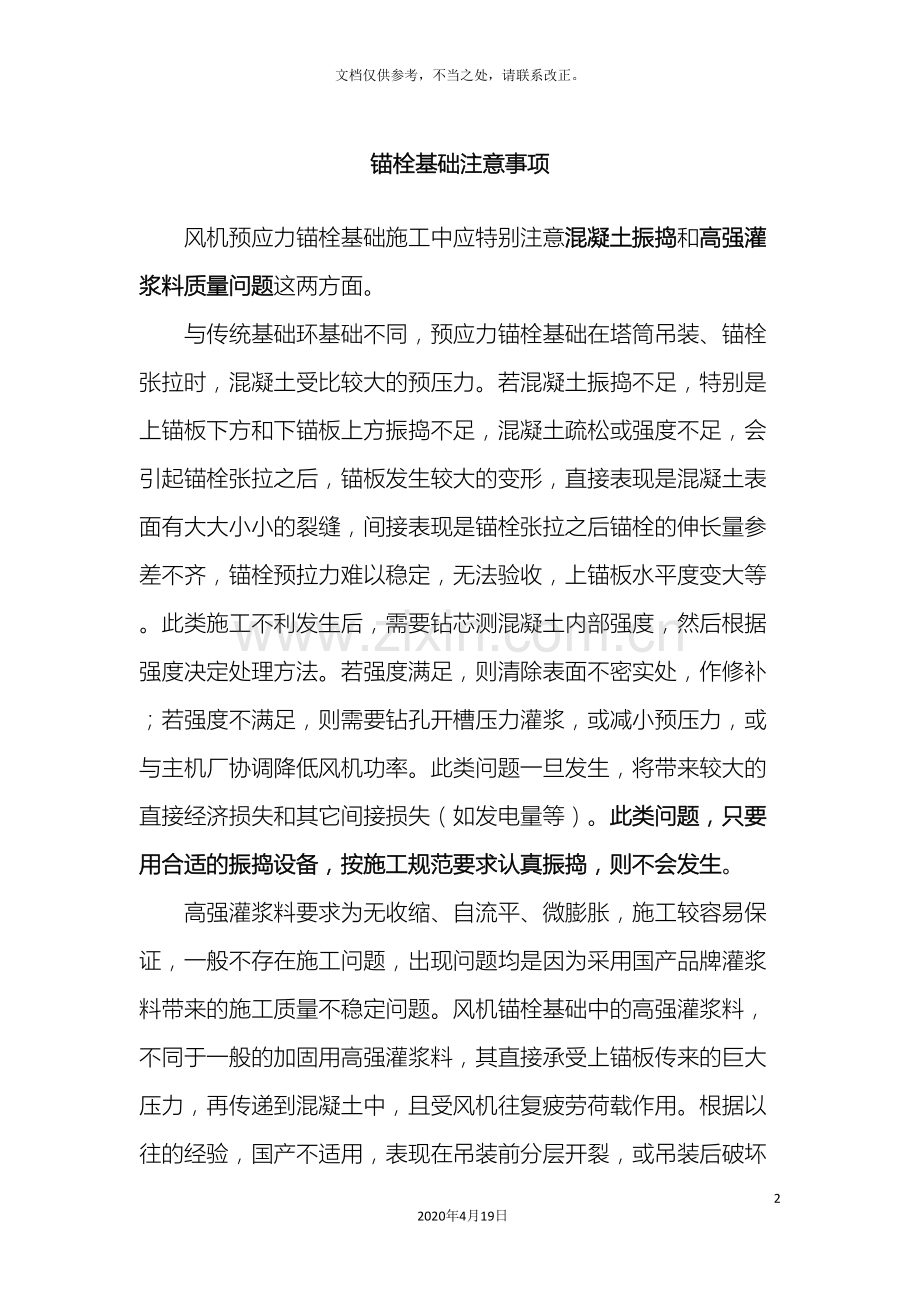

锚栓基础注意事项
风机预应力锚栓基础施工中应特别注意混凝土振捣和高强灌浆料质量问题这两方面。
与传统基础环基础不同，预应力锚栓基础在塔筒吊装、锚栓张拉时，混凝土受比较大的预压力。若混凝土振捣不足，特别是上锚板下方和下锚板上方振捣不足，混凝土疏松或强度不足，会引起锚栓张拉之后，锚板发生较大的变形，直接表现是混凝土表面有大大小小的裂缝，间接表现是锚栓张拉之后锚栓的伸长量参差不齐，锚栓预拉力难以稳定，无法验收，上锚板水平度变大等。此类施工不利发生后，需要钻芯测混凝土内部强度，然后根据强度决定处理方法。若强度满足，则清除表面不密实处，作修补；若强度不满足，则需要钻孔开槽压力灌浆，或减小预压力，或与主机厂协调降低风机功率。此类问题一旦发生，将带来较大的直接经济损失和其它间接损失（如发电量等）。此类问题，只要用合适的振捣设备，按施工规范要求认真振捣，则不会发生。
高强灌浆料要求为无收缩、自流平、微膨胀，施工较容易保证，一般不存在施工问题，出现问题均是因为采用国产品牌灌浆料带来的施工质量不稳定问题。风机锚栓基础中的高强灌浆料，不同于一般的加固用高强灌浆料，其直接承受上锚板传来的巨大压力，再传递到混凝土中，且受风机往复疲劳荷载作用。根据以往的经验，国产不适用，表现在吊装前分层开裂，或吊装后破坏，而采用国外的成熟品牌，只要施工得当，就不会出现此类问题。灌浆料吊装前出问题尚可补救，若吊装后暴露出问题，则难以补救，严重的要拆下风机处理。
以下为个别项目施工质量问题照片，供警示，望能引起业主、施工、监理单位的足够重视，避免发生类似的问题。
1、 混凝土浇筑不密实现场照片
梁振捣不足
环壁振捣不足

下锚板上方振捣不足，下方混凝土漏打

2、高强灌浆料质量问题
吊装之前开裂

吊装之前分层、不密实

吊装之前脱落

不密实

吊装前断裂

吊装后开裂
