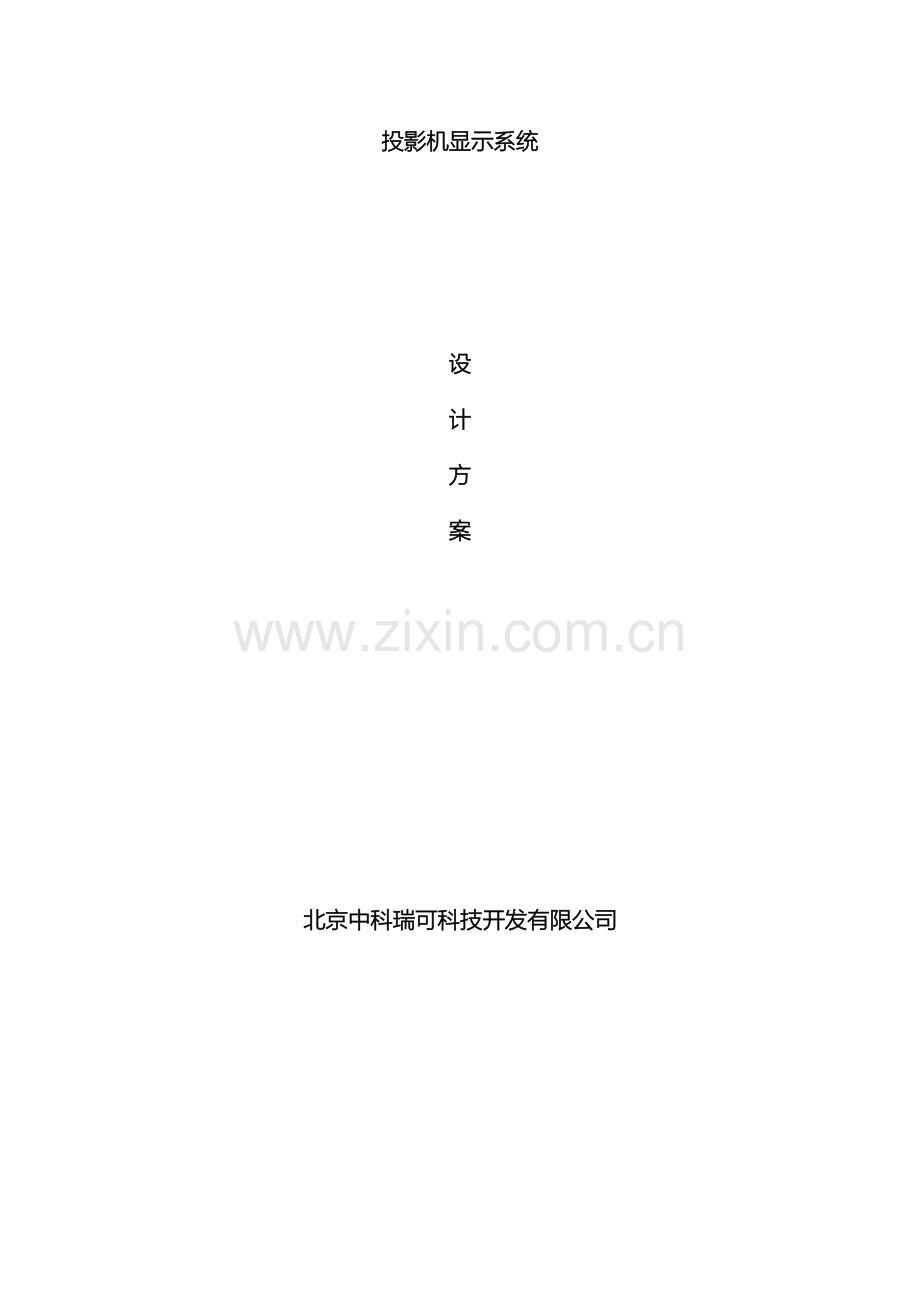

投影机显示系统

设
计
方
案

北京中科瑞可科技开发有限公司
目 录
第1章 技术方案 5
1.1 概述 5
1.2 大屏幕显示系统设计方案 5
1.2.1 主流大屏幕显示系统的比较 5
1.2.2 投影机对比度选择： 7
1.2.3 投影机对比度 8
1.2.4 对比度的作用和意义 8
1.2.5 分辨率 9
1.2.6 亮度 9
1.2.7 显示屏幕与投影机信号： 9
1.2.8 使用成本控制 10
1.2.9 大屏幕系统整体结构设计 10
1.2.10 投影机与矩阵切换器的配合显示 10
1.2.11 设计参数 11
第2章 设计原则与设计标准 12
2.1.1 设计原则 12
2.1.2 系统的高可靠性 12
2.1.3 系统的先进性 12
2.1.4 系统的开放性 12
2.1.5 系统的实用性 12
2.1.6 系统的可扩展性 12
2.1.7 系统的兼容性 13
2.2 设计标准 13
2.3 系统框架协议 13
第3章 系统设计图及设计方案 15
第4章 系统主要设备性能简介 18
4.1 英国DIGITAL PROJECTION 公司 18
4.1.1 英国DIGITAL PROJECTION 投影产品主要特性 18
4.1.2 DP 全系列投影产品都是采用先进的DLP（数字光源处理）技术产品 19
4.1.3 英国DP投影机拥有高亮度，高对比度，卓越画质 20
4.2 TITAN系列投影机技术优势 21
4.3 选用产品 23
4.3.1 DP TITAN SX+-700投影机 23
第5章 系统的特点及专业技术服务相关 29
5.1 系统的设计，实施及专业服务 29
5.2 装修的要求及建议 30
5.2.1 屏幕前灯光照度的要求 30
5.2.2 系统供电和接地的要求 30
第6章 项目案例 32

第1章 技术方案
1.1 概述
经过对用户投影系统技术要求进行仔细的分析和研究，本着将该系统建设成为“世界先进，国内一流”工程的中心指导思想，在满足用户的需求的前提下，结合系统的技术先进性、可靠性、性能价格比等综合因素，我们提供一套配置合理的技术建议书。
随着信息时代的到来，计算机多媒体技术的迅猛发展，网络技术的普遍应用，大到世界各行业组织、国家会议中心和大型调度中心的建立，小到各企业会议、技术报告及讲座的进行，对现代视讯展示、数码电声处理、自动化电器处理等组成的多媒体电子会议的渴望越来越强烈，而传统的模拟电子技术很难满足人们在这方面的要求。近几年迅速崛起多媒体电子会议系统技术，正在逐步成为适应这一需求的有效途径。为此，我们根据用户的实际应用和需求，采用最新的多媒体视讯产品和先进设计手段，提出本系统方案供用户选择和参考！
我们此次的设计是根据业主所提出来的有关报告厅视频显示系统的具体应用需求，结合我们以往同类项目的工作经验，依据现有的国家标准、规范，并参照国际上通用规范进行的。在系统设计过程中，我们按以下的思路进行设计：
4突出“先进、实用、可靠”系统特点
4数字化的高集成度、可控制能力
4系统极易伸张的扩展性
4完善的售后服务保证体系

1.2 大屏幕显示系统设计方案
根据用户的要求以及我们多年的设计施工经验，我们设计了整套大屏幕显示设计方案。
1.2.1 主流大屏幕显示系统的比较
液晶投影机

液晶是利用液状晶体在电压的作用下发生偏转的原理。由于组成屏幕的液状晶体在同一点上能够显示红、绿、蓝三基色，或者说液晶的一个点是由三个点叠加起来的，它们按照一定的顺序排列，经过电压来刺激这些液状晶体，就能够呈现出不同的颜色，不同比例的搭配能够呈现出千变万化的色彩。液晶本身是不发光的，它靠背光管来发光，因此液晶屏的取决于背光管。由于液晶采用点成像的原因，因此屏幕里面构成的点越多，成像效果越精细，纵横的点数就构成了液晶电视的分辨率，分辨率越高，效果越好。LCD液晶板的大小决定了投影机的大小：LCD越小，投影机的光学系统就能做得越小，从而使投影机越小。可是要在很小的液晶板上做到高分辨率，而且保持高亮度，其技术难度可想而知。换言之，只有大尺寸的液晶板才能支持更高的分辨率。
优点：体积小、亮度高、彩色饱和度良好、调试简单、信号自适应性强。
缺点：色彩还原性一般、画面层次感弱、像素结构比较明显、灯泡维护费用比较大。由于采用穿透光成像原理，存在液晶板高温老化的问题。

DLP投影
　每一种DLP™投影系统的核心是光学半导体，即数字显微镜装置（DMD芯片），由德州仪器公司于1987年创造。DMD芯片可能是岂今为止最先进的光电开关器件，含有130万个规则排列、相互铰接的微型显微镜，每个显微镜的大小仅相当于头发丝的五分之一。当DMD芯片与数字视频或图像信号、光源和投影镜头彼此协调之后，显微镜可将全数字图像投射到屏幕或其它表面上，DMD及其外设的电子器件称之为Digital Light Processin™ 技术（DLP-数字光学处理）。

我们知道，DLP投影系统的核心是光学半导体，即数字显微镜装置或称为DLP芯片。DP 3片式DLP显示系统则是应用了三片DLP光学芯片，是由照明灯产生的白光经过棱镜分成红、绿、蓝三种光，每个DLP芯片负责其中一种颜色，显微镜反射的彩色光经过结合，穿过投影透镜形成图像。
3DLP做为当前世界上先进的投影机设备系统之一，其不但拥有更高的分辨率；更大的反射面积；更高的输出亮度和对比度；而且色彩也更丰富和饱满，干扰噪声率更低，因此它拥有更出众的图像表现力，可提供更好的画面质感和色彩表现力，更高的黑色深度和对比的稳定图像和锐度。

比较点 DLP（全数字投影显示技术） LCD（液晶投影显示技术） 核心技术 DLP：全数字 DDR DMD 芯片 LCD：液晶板 成像原理 DLP：投影原理是将光投射穿过高速转动的红蓝绿色轮盘再射到 DLP 晶片反射成像。 LCD：利用光学投射穿过红绿蓝三原色滤镜后，再将三原色投射穿过三片液晶板上，合成投影成像。 清晰度 DLP：像素间隙小，画面清晰，无闪烁现象。 LCD：像素间隙大，有马赛克现象，微有闪烁。 亮度 DLP：高 LCD：一般 对比度 DLP：光填充量高达 90% 的填充量总光效率大于 60%。 LCD：光填充量最大在 70% 左右总光效率大于 30%。 彩色还原度 DLP：高（数字成像原理） LCD：一般（受数模转换的限制） 灰度级 DLP：高( 1024级/10bit ) LCD：层次不够丰富 色彩均匀性 DLP：大于 90% （色域补偿电路，使色彩一致）。 LCD：无色域补偿电路，随液晶板老化而产生日益严重的色差。 亮度均匀性 DLP：大于 95% （数字均匀过渡补偿电路，使屏前亮度更均匀）。 LCD：无补偿电路，有"太阳效应"。 性能 DLP：DLP 芯片采用密封封装，受环境影响小，且有 20 年以上的使用寿命，可靠性高。 LCD：LCD 液晶材料受环境影响大，不稳定。 灯泡寿命 DLP：使用飞利浦原装 UHP 长寿命灯泡，寿命长，DLP 一般适用长时间显示的地方。 LCD：灯泡寿命短，LCD 不适合连续长时间工作。 使用寿命 DLP：DLP晶片的寿命为 100,000 小时以上。 LCD：液晶板寿命 20,000 小时左右。 受外界光线干扰程度 DLP：DLP 技术一体化箱体结构，不受外界光线干扰。 LCD：严重，在外界光线下，不能正常清晰显示。

上面所述，为我们对两种技术进行的对比，明显发现DLP是当前最先进的技术，因此我们推荐投影技术的选择为：DLP数字芯片显示技术

1.2.2 投影机对比度选择：
针对投影机的对比度进行选择是很多人忽略的一个重要参数，让我们先了解对比度这个技术参数的具体意义，再做分析。
对比度指的是一幅图像中明暗区域最亮的白和最暗的黑之间不同亮度层级的测量，差异范围越大代表对比越大，差异范围越小代表对比越小，好的对比率120:1就可容易地显示生动、丰富的色彩，当对比率高达300:1时，便可支持各阶的颜色。但对比率遭受和亮度相同的困境，现今尚无一套有效又公正的标准来衡量对比率，因此最好的辨识方式还是依靠使用者眼睛。

1.2.3 投影机对比度
对比度是画面黑与白的比值，也就是从黑到白的渐变层次。比值越大，从黑到白的渐变层次就越多，从而色彩表现越丰富。在投影机行业有2种对比度测试方法，一种是全开/全关对比度测试方式，即测试投影机输出的全白屏幕与全黑屏幕亮度比值。另一种是ANSI对比度，它采用ANSI标准测试方法测试对比度，ANSI对比度测试方法采用16点黑白相间色块，8个白色区域亮度平均值和8个黑色区域亮度平均值之间的比值即为ANSI对比度。这两种测量方法得到的对比度值差异非常大，这也是不同厂商的产品在标称对比度上差异大的一个重要原因。
1.2.4 对比度的作用和意义
对比度对视觉效果的影响非常关键，一般来说对比度越大，图像越清晰醒目，色彩也越鲜明艳丽；而对比度小，则会让整个画面都灰蒙蒙的。高对比度对于图像的清晰度、细节表现、灰度层次表现都有很大帮助。在一些黑白反差较大的文本显示、CAD显示和黑白照片显示等方面，高对比度产品在黑白反差、清晰度、完整性等方面都具有优势。相对而言，在色彩层次方面，高对比度对图像的影响并不明显。对比度对于动态视频显示效果影响要更大一些，由于动态图像中明暗转换比较快，对比度越高，人的眼睛越容易分辨出这样的转换过程。对比度高的产品在一些暗部场景中的细节表现、清晰度和高速运动物体表现上优势更加明显。
　　在对比度调节方面，各产品的处理方式也存在着很大的差异，有些产品的对比度调节范围非常小，而且调节过程中更多地偏向于改变图像亮度（增大高亮区域的亮度）。而有些产品的对比度可调范围非常大，不同调节值对于图像的对比度效果差距也比较大，这样用户就能够根据不同的显示内容调节对比度，以达到最佳的显示效果。也有一些产品对比度调节与亮度调节的差异不大，对比度调节能够辅助进行亮度调节。对比度的实现同样与投影机的成像器件和光路设计密切相关。
当前大多数LCD投影机产品的标称对比度都在400：1（ANSI）左右，而大多数DLP投影机的标称对比度都在1500:1（全白/全黑）以上。对比度越高的投影机价格越高，如果仅仅用投影机演示文字和黑白图片则对比度在400：1左右的投影机就能够满足需要，可是用来演示色彩丰富的照片和播放视频动画则最好选择1000：1以上的高对度投影机。这样的说法可能会让人觉得是不是超过1000：1，就能够了呢？答案是否定的。因为对比度和亮度还有色彩还原性有着非常密切的关系。高亮度投影机的对比度的上限值会远远低于低亮度投影机的上限值，这是由于投影机灯泡热量造成的。从上面我们能够了解到，对比度越高画面的质量越高。很多高亮度投影机是牺牲了对比度来提高亮度，这样做的话，会使画面质量及效果下降。因此投影机的比较不但仅是比较亮度，而是需要亮度和对比度相结合的进行比较。当对比度不同亮度相同的情况下，我们选择对比度较高的投影机，能够达到更好的画面效果。甚至在亮度相差不大的情况下，选择对比度较高的投影机会更好！
1.2.5 分辨率
分辨率是指数字系统中水平和垂直的像素，像素越多，意味着图像有更多的细节，这也可称之为图像的空间频率，细节部位具有更高的空间频率。由于本项目需要显示高清信号，因此投影机物理分辨率必须为高清分辨率。一般我们所说的高清信号，一般指的是720p、1080i和1080p。这三个分辨率为标准的高清信号，p代表的为逐行扫描，i代表的是隔行扫描。高清信号的宽高比一般为16：9，是最符合人眼生理视觉感官效果的一个比例。高清信号也是当前行业发展的标准！
1.2.6 亮度
亮度、对比度、分辨率交互影响图像的质量。人看清细节的能力主要受亮度和对比度影响。
因此要获得最好的图像质量感觉，最高的显示分辨率、最高的亮度是不必要的。亮度吸引人的注意，对比度成为表现信息的最主要指标。

1.2.7 显示屏幕与投影机信号：
选择最佳的屏幕尺寸没有标准限制，主要取决于使用空间的面积，和观众座位的多少及位置的安排。首要的规则是选择适合观众的屏幕，而不是选择适合投影机的屏幕，也就是说要把观众的视觉感受放在第一位，下面是选择屏幕尺寸方面的几点行业规范：
理想的视像方位是图像高度的3倍，最短的视像距离应该不小于2倍图像的高度，最远的视像距离应该不超过15倍图像的高度。
为了获得良好的信息可读性，视距不应该大于字符高度的200倍，理想的屏幕尺寸和视像距离也取决于投影机的真实分辨率：
对于VGA（640×480），理想的视像距离不应该超过15倍图像的高度
对于SVGA（800×600），理想的视像距离不应该超过14倍图像的高度
对于XGA（1024×768），理想的视像距离不应该超过12倍图像的高度
对于720p（1280×720），理想的视像距离不应该超过10倍图像的高度
对于SXGA+（1400×1050），理想的视像距离不应该超过9倍图像的高度
对于UXGA（1600×1200），理想的视像距离不应该超过8倍图像的高度
对于1080p（1920×1080），2K（2048×1080），理想的视像距离不应该超过6倍图像的高度。
一般影视作品的宽高比为多为16:9。如选用4：3宽高比则观看2.39：1画面变形严重或遮幅过大。反之也如此。根据实际环境和需求显示系统主要观看区观众的观看距离约为6米左右，在观看720p信号时满足了理想的视像距离，而且当前主要的信号源为720p的信号源；偶然有时显示XGA分辨率图象，有时显示图像资料（例如DVD等）。因此由上述依据可对投影幕尺寸进行选择
1.2.8 使用成本控制
使用成本也是如今用户需要关注的一个非常重要的问题，产品的功耗和长期使用需要的耗材（例如：投影机灯泡，色轮等），都是日后在使用中会出现的问题。如今都倡导节能环保，如果产品耗材需求过大或者耗电量巨大，也会对使用者造成困扰，造成使用成本增加，常年闲置的资源浪费！
1.2.9 大屏幕系统整体结构设计
根据用户需求，在本设计方案中，对大屏幕系统进行以下设计：
选用11000ANSI 1400x1050的3DLP投影机，150寸的背投屏幕。采用一次反射技术。
1.2.10 投影机与矩阵切换器的配合显示
整个大屏幕显示系统中，能够将由多信号处理系统输出的RGB及视频信号直接输入这些接口。经过与多信号处理系统中的VGA矩阵和音/视频矩阵的配合能够非常方便地实现RGB信号和视频信号的显示，使用VGA和音/视频矩阵切换器，配合投影机，显示系统具备以下特点：
1) 能够直接输入计算机的RGB信号。对于没有网络连接的计算机，或者一些特殊信号源，如笔记本电脑，在需要把图像投射到大屏幕上时，能够利用矩阵切换器非常方便地建立信号连接和切换。
2) 对于经过网络传输比较困难的活动视频图像，如网络上某台计算机正在播放的VCD/DVD信号，经过网络传输并由网络图像处理器合成显示到大屏幕上，是很难实现的。因为，作为活动图像，在网络上传输时，会给计算机网络产生非常大的压力，甚至会使网络负担过重而瘫痪。替代的方案是，将播放活动图像的计算机RGB信号直接连接到矩阵切换器上，并由矩阵切换器输出到大屏幕上显示。
3) VGA矩阵切换器配合投影机的RGB输入口，能够在不增加成本的前提下，提供RGB计算机信号的高质量直通显示。直通信号的显示数量和模式将更加灵活。
4) VGA矩阵和音/视频矩阵切换器，能够作为网络图像处理器的一种经济方便的备份方案。在网络图像处理器出现问题，或网络本身出现故障，无法经过网络显示计算机信号时，能够将需要显示在大屏幕上的计算机信号，直接输入到矩阵切换器，由矩阵切换器实现信号的分配和组合显示。这样，就能非常方便、有效地实现信号处理系统的备份。
5) 同时，矩阵切换器的切换控制能够经过系统控制软件进行集中控制。
6) 系统软件也可预先设定多种显示模式存储，供用户方便灵活调用。
7) VGA和视频矩阵切换器的输入端口数量可根据用户需求扩展，数量不限。
该大屏幕系统所有全屏、分屏的图像显示控制操作和设备参数调节，只需使用一台系统控制计算机。

1.2.11 设计参数
Ø 组合规模：单台TITAN SX+-700 DLP投影机，背投屏幕，光学反射系统。
Ø 投影机: TITAN SX+-700
Ø 显示尺寸：3000 mm(宽)×2250mm(高)
Ø 物理分辨率为：1400×1050像素
Ø 镜头参数：0.73:1
Ø 投影机安装距离：1.6m
Ø 反射镜尺寸：1800mm×1300mm
第2章 设计原则与设计标准
2.1.1 设计原则
本大屏幕显示系统系统设备采购及安装项目，必须是高可靠、开放、实用、先进、安全和可扩展的而且兼容性比较高的；
2.1.2 系统的高可靠性
系统的高可靠性是本系统的首要原则，系统必须能满足长时间连续运行的要求；
系统必须具备按要求进行备份的能力，并提供相应手段；
2.1.3 系统的先进性
系统应具备当今的先进水平；
在整个系统的生命周期内，系统必须能够不断完善、扩充、更新，使功能愈来愈丰富，性能愈来愈完善，使用愈来愈方便，而不至于过早地被淘汰；
2.1.4 系统的开放性
系统的结构设计必须符合国际开放系统的标准，是真正的开放式系统；
系统使用的硬件平台和软件平台均要符合开放式标准；
开放性要求的目的在于，硬件平台的可互换性；
2.1.5 系统的实用性
系统必须适合本系统的实际情况，能够满足强化管理手段，提高管理水平，能够为管理工作提供强有力的支持；
设备不盲目追求高档，而是在高可靠、先进的前提下实用，要能够切实地解决实际问题；
2.1.6 系统的可扩展性
系统必须具有良好的可扩展性和可扩充性；
当系统规模扩大，系统必须能够经过适当增加模块和相应设备，就能够适应要求，达到良好效果不会造成浪费；
2.1.7 系统的兼容性
为与原有系统良好的兼容，系统设计充分考虑了系统的兼容性，能与原有系统组成完整的系统。
2.2 设计标准
• 《电子设备控制台的布局、形式和基本尺寸》GB 7269-82；
• 《中国公用计算机互联网工程设计暂行规定》YD5037-97；
• 《电力工程电缆设计规范》GB 50217-94；
• 《建筑与建筑群综合布线系统工程设计规范》GB/T50311- ；
• 《建筑电气工程施工质量验收规范》GB50303- ；
• 《低压配电设计规范》GB500054-95；
• 《电气装置安装工程施工及验收规范》GB50254~50259-96；
• 《建筑物防雷设计规范》GB500057-94；
• 《电缆绝缘和护套材料能用试验方法》GB/T2951.1~2951.10-1997idt IEC 811；
• 《民用闭路监视电视系统工程技术规范》GB 50198-94；
• 《高速公路LED可变限速标志技术条件》JT432- ；
• 《64~1920kbit/s会议电视系统进网技术要求》GB/T 15839-1995
• 《会议电视系统工程设计规范》YD5032-97
• 《有线电视广播系统技术规范》GY/T106-92
2.3 系统框架协议
Ø ITU-T H.221：视听电信业务中的64～1920kbit/s信道的帧结构
Ø ITU-T H.224：利用H.221的LSD/HSD/MLP信道单工应用的实时控制
Ø ITU-T H.225：基于分组网络的多媒体通信系统呼叫信令与媒体流传输协议
Ø ITU-T H.230：视听系统的帧同步控制和指示信号C&1
Ø ITU-T H.231：用于2Mbit/s以下数字信道的视听系统多点控制单元
Ø ITU-T H.242：关于建立使用2Mbit/s以下数字信道的视听终端间的通信系统
Ø ITU-T H.243：利用2Mbit/s信道在2~3个以上的视听终端建立通信的方法
Ø ITU-T H.245：多媒体通信控制协议
Ø ITU-T H.246：支持H系列协议的多媒体终端之间的交互
Ø ITU-T H.261：关于P X 64kbit/s视听业务的视频编解码器
Ø ITU-T H.263：关于低码率通信的视频编解码
Ø ITU-T H.281：会议电视的远端摄像机控制规程
Ø ITU-T H.282：远端设备控制逻辑通道传输
Ø ITU-T H.283：多媒体应用的远端设备控制协议
Ø ITU-T H.320：窄带电视电话系统和终端设备
Ø ITU-T H.323：基于不保证Qos的分组网络中多媒体业务的框架协议
Ø ITU-T T.120：视频视听系统用户层数据协议

第3章 系统设计图及设计方案
在本大屏幕显示信号主要包括了：VGA信号、视频信号以及一定的音频信号。
VGA信号：
由计算机所输出的VGA信号首先接入多用途信息接入盒，再传输到VGA矩阵切换器，电脑接口环路输出的VGA返送至计算机本地显示器。由VGA矩阵切换器输出的VGA信号输出到投影屏幕上。
视频信号：
各种视频信号源（例如：监控视频图像、DVD、录像机、彩色摄像机、视频会议终端等）输送到控制室AV矩阵，经过该音视频矩阵输出到大屏幕及监视器，进行显示。
附图：

大屏幕显示系统示意图

投影机系统侧视尺寸图

投影机系统俯视图

第4章 系统主要设备性能简介
4.1 英国DIGITAL PROJECTION 公司
DP（DIGITAL PROJECTION, INC）是世界上最著名的投影机制造商，该公司是数字DLP显示技术的创始人。因此该公司一直与DLP新品供应商美国德州TI公司是战略合作伙伴关系。同时该公司产品全不是数字DLP产品，数字显示技术一直令该公司领导整个行业的发展。同时该公司还拥有水冷散热、Point 7色彩校正等针对数字DLP投影机的专利技术，是行业内公认的，在DLP投影领域技术最强的公司。因此多年以来，DP一直是美国APPLE公司、米高梅公司等世界著名企业的合作伙伴。包括著名的电影奥斯卡奖、音乐葛来美奖、电视艾美奖颁奖礼的舞台大屏幕显示系统近5年来全部英国DP的超高亮度产品。
DP的产品是行业内公认的返修率最低，最稳定的。一直收到用户和系统集成商的一致肯定。

4.1.1 英国DIGITAL PROJECTION 投影产品主要特性
Ø 3 DMD芯片（及最新的12度变化的棱镜）
提高颜色的还原及对比度，产生高品质的画面
Ø 颜色的还原
具有增强7点色彩校正功能，专利UHP灯泡
Ø 高效的图象处理
领先的视频逐行扫描处理信号，自动识别3：2，2：2电影模式
Ø 不同的亮度及分辨率（包括多选的镜头）
适合不同的需求的场合
Ø 特有的具备HD SDI（高清）输入口
满足未来高清的需求
Ø 方便的安装
对安装环境的适应性强
Ø 独创的冷却系统
可靠性高，减少对设备的维护
Ø 高光效利用率，提高30%光效率
4.1.2 DP 全系列投影产品都是采用先进的DLP（数字光源处理）技术产品
随着信息技术的不断发展，计算机和视频技术的发展以及信息化水平不断提高，数字化的圆形穹顶投影系统被越来越多用户所使用，数字化、信息化已经成为调度控制自动化发展的必然趋势。
当前,投影机从技术实现方式主要可分为CRT三管投影、LCD液晶投影、DLP数字光源处理投影机等。最早的拼接系统是采用CRT（阴极射线管）作为投影机的，CRT方式由于其亮度低、体积大等缺陷，在技术上已经落后，LCD方式因其核心部件---液晶板的寿命受温度和湿度的影响较大以及其色彩的稳定一致性等因素,不适应于控制系统的拼接显示应用。DLP技术采用全数字化处理方式，其核心部件为DMD（数字微镜器件），具有高可靠性，高对比度和亮度，色彩还原性好，画面清晰，无烧坏死现象，免维护等特点，作为投影机技术的发展方向，该技术已迅速在国内外广泛应用，当前已成为大屏幕拼接墙显示系统的主流产品，特别是普遍应用于控制室显示系统。
DLP™是一种卓越的技术，主要体现在以下方面：
l 反射优势：反射式DMD器件的应用，使成像器件的总光效率达90%以上，远远高于透射式LCD液晶投影方式,对比度和亮度的均匀性都非常出众，克服CRT、LCD投影机显示画面中间亮、四周暗的缺点。
l 空间优势：固定的短焦镜头配合专业的机箱设计，使得整个投影单元占用体积小，光损耗少，节省用户的空间，并产生更佳的显示效果。
l 无缝优势：可显示高品质的无缝图像。由于DMD是由微小致密的微镜片组成，DLP投影机能产生画面均匀，色彩锐利的更高品质的无缝图像，它抛弃了传统意义上的会聚，调整十分便利，特别适用于大屏幕拼接控制墙应用。
l 显示效果：DLP投影单元的亮度均匀性、色彩均匀性、灰度等级等技术指标和实际显示效果均比传统CRT、LCD技高一筹。
l 高可靠性：DLP的核心芯片DMD具有高可靠性能，可连续工作10万小时以上性能不衰减，平均无故障时间可达到2万小时。
l 物理结构：DLP投影机的特殊镜头和光学设计使单元具超薄物理结构。

4.1.3 英国DP投影机拥有高亮度，高对比度，卓越画质
l 色彩：图象品质中的佼佼者-独特的DMD芯片密封技术和7点色彩校正，我们在色彩上是公认的最好的品牌。

七点色彩校正

l 密封的3片 DMD芯片
提高图像色彩和灰度等级，使图像非常精确，画面质量稳定　

l DP有氙灯技术能够使比UHP灯色彩更绚丽。

　　　　　　正常UHP灯显示模式 UHP模拟氙灯模
l 光效：光效利用率很高，提高30%光效率。

l 具备HD SDI（高清）及其它多种输入端口(信号兼容性)
复合视频 分量视频 SD/HD SDI RGBHV输入 DVI

l 领先的视频逐行扫描信号处理，自动识别３：２，２：２

l 灯泡：专利灯泡技术- Hyper-cooled散热技术
带有气流导向的反射镜和放射状散热片，从光源部分开始就减少热量堆积,延长了零部件的寿命并提高了整机的可靠性

l 冷却：cool-tec技术

4.2 TITAN系列投影机技术优势
1、双灯显示
TITAN具有两组250W UHP灯泡，提同时，拥有氙灯般的完美色域。
3、7点色彩校正技术（ColorMaxTM 色彩定位技术）
LIGHTING能迅速进行色彩定位并满足特殊色彩的需求。含有7点色彩校正技术，此项技术是数字影院的专利技术之一。用户可经过预设色域或可编程目标色彩来控制投影机的显示色域，也就是对红、绿、蓝、青、紫、黄和白色进行独立的色调和色饱和度的调整。

未经过7点色彩校正技术的画面

经过7点色彩校正技术后的画面

DP 7色控制界面

4、NextGen 图象处理技术
NextGen 图像处理技术---- 它能够重设图像大小并对输入信号进行处理，使得输入信号与DMD 的物理分辨率相匹配。与其它需要尺寸重设，扫描，解码的单芯片投影机相比，DP 优越的处理技术使每一步操作都有超凡表现。正是DP 先进的图像处理专利技术带来了超乎想象的完美画质。

5、“智能风扇”散热系统技术（CoolTekTM技术）
TITAN 机身导热系统图

DP LIGHTNING 系列投影机具有“智能风扇”散热系统。SilentStream，其主要原理是利用一排由直流电源（DC）和热传感器控制的“智能风扇”运行散热。SilentStream能有效地将空气带入投影机内，将灯泡，电子元件，DMD及敏感光学元件的热量最大限度排出，同时产生的运行噪音也被降到最低。

6、内置无线网络控制功能
所有LIGHTNING投影机都配有LAN、无线LAN、串行端口，红外遥控及有线遥控，为各种场合提供灵活的操控性。另外，投影机的控制还可经过MAC或PC的网络浏览器来操作。
7、全金属机身
LIGHTNING系列投影机采用了多层结构的高强度机身框架，该结构框架保证了机身完全的垂直、平整、而且不会变形， 有效保证了投影机的光学性能。
6、全金属机身
采用了多层结构的高强度机身框架，该结构框架保证了机身完全的垂直、平整、而且不会变形， 有效保证了投影机的光学性能

4.3 选用产品
4.3.1 DP TITAN SX+-700投影机
TITAN SX+-700
Digital Projection公司，作为德州仪器首位DLP™研发合作伙伴，3片DLP投影机的创始人，现隆重推出1080p专业版系列II投影机，即TITAN SX+-500及SX+-700。

　　TITAN SX+- 700仅重68 lbs，并运用了双灯模式。采用的最新3片DLP技术，使亮度可达11000流明，对比度达 ：1。

　　坚固的结构和超静音效果都能体现这款投影机的卓越品质，无论是用于大型商业展览，教育培训还是信息指挥系统，此款产品在业内都处于领先地位。利用配套吊装和叠加框架，可将多个设备叠加，此配套安装框架可进行各个方向的微调，使安装过程简便快捷。

技术参数
机型
TITAN SX+-700
亮度(ANSI流明)
11000
对比度
:1
物理分辨率
1400x1050
显示方式
3片0.95”1080p DMDTM
快速转像束有助平滑灰阶和提高对比度
DMD规格
1400x1050物理分辨率, 12度倾斜角
填充率
87%
DMD界面光学元件
保护DMD光学元件不受污染
灯泡类型
2x350W UHP灯
灯泡寿命
单灯模式4000小时
双灯模式 小时
兼容格式
复合视频，S-视频及1080i以上色差信号，
RGB标准可达1920×1080.
DVI标准信号.
高清RGB及色差标准信号
高清,标清数字格式(SD/HD-SDI)
网络连接
LAN经过RJ 45链接, 无线经过 802.11b连接,支持远程协议
镜头设置
变焦:自动水平及垂直镜头位移,变焦及聚焦
定焦:手动聚焦
镜头位移:
变焦镜头:
垂直+0.7,-0.5帧
水平±0.1875帧
定焦镜头:
垂直±0.1帧
水平±0.1帧
镜头选项
0.73 :1 定焦
1.2:1 定焦(1.2-2.0m投射距离)
1.2 :1 定焦(3-15m投射距离)
1.5 – 2.0 :1 变焦
2.0 - 2.77 :1 变焦
2.77 - 4. 51 :1 变焦
4.51 – 7.53 :1 变焦
机械安装装置
前面板和后背板
配有天花安装支架（可选）
摩擦力强，结实的支架和底盘便于搬运和安装
对多台设备可进行随意叠加
还可对支架进行微调
尺寸
L: 645.4 mmW: 543.5 mmH:253.5 mm(含机架)
L: 561 mmW: 525 mmH:254 mm(不含机架)
重量(仅底盘)
31㎏

参数

色温
6500°K ±1000°K; 白平衡调整: 3000°K~10000°K
支持HDTV格式
1080i, 1080p, 1080 24sf, 720p, 480i, 480p
支持扫描率
水平15kHz~100kHz; 垂直 24Hz ~85 Hz;
远程控制
红外无线遥控,无线和有线环通,
自动控制
RJ45,RS232
运行/储存温度
运行0 ~40°C 储存-10°C ~ 50°C
运行湿度
20%~80%
散热性能
2900BTU/小时
风扇噪音
<45dBA
输入
接口
数量
复合视频
BNC
1
S-视频
4-pin mini DIN
1
分量视频
BNCx4
1
RGB
BNCx5
1
RGBHV
D sub(15pin)
1
数字RGB
DVI
1
SDI/HD-SDI
BNC
1

第5章 系统的特点及专业技术服务相关
经过以上对本系统总体方案的设计与计算，从理论上有了充分的保证。最终效果如何呢？我们的回答是肯定的。
我们在接到设计邀请后，深入了解了该项目的要求，即：多功能、高质量、高性能价格比为出发点，结合我们同类会议系统成功的经验，同时我们也参见了国家有关标准，进行精心设计和器材配置。我们将以雄厚的技术实力和严格先进的施工管理经验来综合考虑这个任务。总结起来有以下几个优点：
在视频显示系统中，我们使用本行业大家公认的世界顶级名牌技术领先设备，国内国际一流的品牌和设备。
优质的系统工程，不但需要精湛的系统设计，还要有专业的施工工艺。我们拥有一支优秀的技术队伍，多次在艰苦的条件下，出众地完成安装和调试工作，这也是我们对项目争得时间的可靠保障。
我们不但仅是系统设计单位，也是器材供应及工程商，更重要的是我单位有着对各种视频行业工程十多年积累的经验。这一点我们能够全面保障提供一流的操作和使用培训服务，使系统发挥最佳的效果。特别是工程中新技术的开发应用，有些系统程序是我方独具开发，为本系统具有国内外技术一定领先的优势作出充分保证。
在保障系统 好的信息显示和信号传输效果方面，我们是经过合理化的配置来实现的（当然，调试的手段也非常重要），极大程度上保证系统具有最良好的工作状态，完成高清晰的视频显示和稳定的信号传输。
特别对业主说明的是：我们设计中所使用的产品都是世界名牌产品，为业主提供所有的售后服务，解除业主的后顾之忧。
为适应业主在本项目中对性能价格比的特别强调，我们也把持少花钱多办公事的原则，掌握正规可靠的进货渠道，在保证质量的前提下，对所配置的产品给予业主以最大的优惠报价。
我们还可按业主的要求对我们方案中的产品进行合理的调整。
5.1 系统的设计，实施及专业服务
在该项目中，本公司会提供整个系统详细的设计、工程安装设计、项目管理、系统的安装和相关调试以及售后服务。我司有一个强在的专业服务团队，在国内设计和实施过众多的大型项目。我们相信以这样一个团队，完全能够保证系统的按时合格完成。
5.2 装修的要求及建议
5.2.1 屏幕前灯光照度的要求
灯光照度是电视会议室的一个基本的必要条件，由于电视会议召开时间具有随机性，故室内应使用人工冷光源而避免自然光。会场的门窗需用深色窗帘遮挡。光源对人眼视觉无不良影响（无刺眼感觉）。选择三基色灯（色温3500K）较宜。照度要求规定如下：
l 应用于视像会议环境时，为了确保正确的图像色调以及摄像机的白平衡，规定照射在与会者脸部上的光应是均匀的，照度能够参照办公室照明标准：不低于500Lux。
l 应用于多媒体培训环境时，由于只需满足常规阅读、笔记的需求，推荐照度在10Lux~30Lux之间。
l 避免使用束光灯、聚光灯等强光源，否则可能会出现与会者刺眼、肤色摄像效果变冷等现象。
l 将所有的灯光电源控制线分组引进控制室机柜附近，大致分为能够调光和不能够调光两种类型，便于由中控系统对所有灯光进行无线集成控制。
l 考虑到各种场合对灯光的不同要求，应安装多路能够调光的筒灯作为辅助灯光。
l 灯光的方向比灯光的强度更为重要，为灯光安装漫射透镜，能够使光照充分漫射，使与会者脸上有均匀的光照
