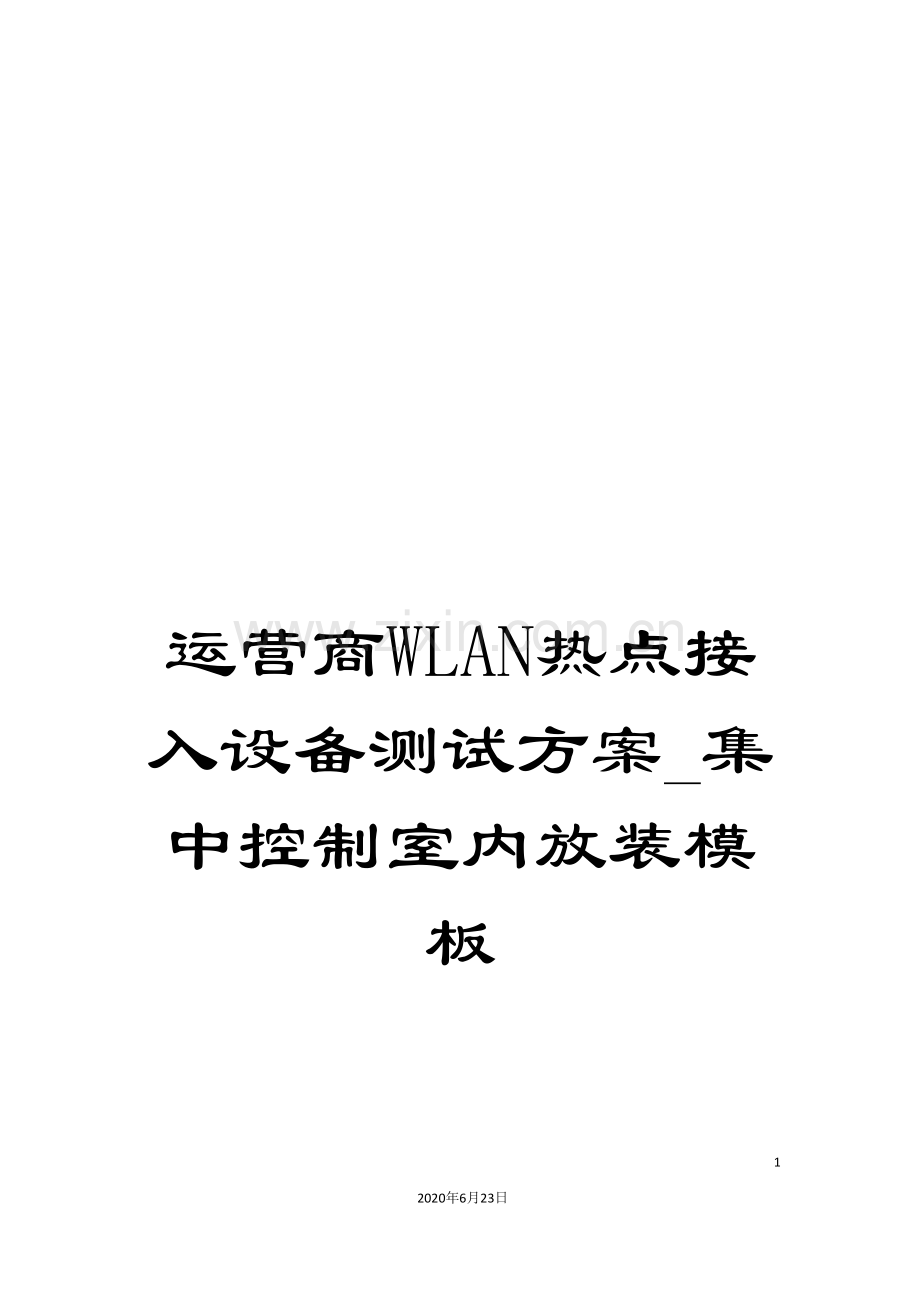

运营商WLAN热点接入设备测试方案-集中控制室内放装模板.doc

运营商WLAN热点接入设备测试方案_集中控制室内放装模板

41
2020年6月23日
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

XXXX WLAN热点接入设备
测试方案
( 类型5: 集中控制室内放装型单频11n AP)

厂家:
AP型号:
AP硬件版本:
AP软件版本:
MIMO:

XXXX 集团公司
5月
目 录
前 言 IV
1. 范围 1
2. 规范性引用文件 1
3. 缩略语 3
4. 测试条件 4
4.1 测试设备 4
4.2 测试软件 4
4.3 测试组网 6
4.4 测试说明 6
5. 物理接口测试 7
5.1. WLAN空口发射功率测试 7
5.2. WLAN空口接收灵敏度测试 8
5.3. WLAN硬件接口测试 9
5.4. 用户附着能力测试 10
5.4.1. 802.11g/n用户附着力测试 10
5.4.2. 用户关联能力测试 11
6. 基本功能测试 12
6.1. 多SSID与多VLAN测试 12
6.2. 单AP下二层隔离( 单播、 广播、 组播) 13
6.3. 11n基本功能 14
6.3.1. AP支持单条空间流 14
6.3.2. 支持A-MPDU 15
6.3.3. 支持20/40MHz频宽 15
6.3.4. 支持Short GI 17
7. 增强功能测试 18
7.1. 集中控制型WLAN功能测试 18
7.1.1. WLAN设备发现功能测试 18
7.1.2. 自动功率调整测试 21
7.1.3. 自动信道选择测试 22
7.1.4. AP版本升级保护功能测试 23
7.2. 上行链路完整性检测功能测试 24
7.3. 支持仅11n用户接入(2.4GHz) 25
7.4. 节能功能测试 26
7.5. 支持多类型终端接入能力测试 27
8. WLAN热点接入设备的安全测试 28
8.1．接入服务测试 28
8.1.1. 多种安全模式混合接入服务 28
8.1.2. 同一AC下不同AP安装不同证书的功能测试 29
8.1.3. WLAN设备断电重启后自动恢复接入服务 29
9. WLAN性能测试 30
9.1 802.11g/n模式下11n终端吞吐量测试( 20M频宽) 30
9.2 802.11g/n模式下11n终端吞吐量测试( 40M频宽) 31
9.3 WAPI安全模式下11n终端吞吐量测试( 20M频宽) 32
9.4 11b协议对11n AP性能影响评估测试( UDP报文) 33
9.5 802.11n单用户混合业务流测试 34
9.6 802.11n二十个无线用户混合业务流 35
9.10 WaveQoE模拟真实场景测试 36
10. 其它测试 38
10.1 设备外观检查 38
11. 电磁兼容性测试 39
11.1 辐射骚扰测试( RE) 39
11.2 电快速瞬变脉冲群抗扰度实验( EFT) 41
11.3静电放电抗扰度实验( ESD) 43
前 言
本规范遵循IEEE WLAN相关标准以及中国WLAN相关行业标准要求, 根据XXXX 在热点地区开展WLAN业务的实际需要而制定。
本规范用于配合《XXXX运营商 WLAN热点接入设备技术要求V3.0》( 见XXXX [ ]155号文发布) 测试。
本规范由XXXX 集团公司技术部组织制定, 上海研究院起草。

1. 范围
本规范规定了WLAN热点接入设备的测试条件、 测试要求和测试内容等, 提出了WLAN热点接入设备的功能、 安全、 性能等的测试要求。
本规范适用于XXXX 部署在公共热点地区的WLAN热点接入设备的测试, WLAN热点接入设备包括室内放装、 室内分布、 室外覆盖等。用于政企客户网络的WLAN接入设备也能够参照本规范进行测试。
本部分规范是针对集中控制室内放装型单频11n AP设备的测试规范。
2. 规范性引用文件
下列文件中的条款经过本标准的引用而成为本标准的条款。凡是注有日期的引用文件, 其随后所有的修改单( 不包括勘误的内容) 或修订版均不适用于本标准, 然而, 鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件, 其最新版本适用于本标准。
GB15629.11
无线局域网鉴别与保密基础结构( WAPI)
GB 9254
《信息技术设备的无线电骚扰限值和测量方法》
IEEE 802.11,1999 Edition (ISO/IEC 8802-11:1999)
信息技术－系统间远程通信和信息交换－局域网和城域网特定要求－第11部分: 无线局域网媒质接入控制层( MAC) 和物理层
IEEE 802.11a-1999
5GHz频段高速物理层
IEEE 802.11b-1999
2.4GHz频段高速物理层扩展
IEEE 802.11e-
MAC层QoS增强
IEEE 802.11g-1999
2.4GHz频段更高速物理层扩展
IEEE 802.11n-
无线局域网MAC层及物理层规范(修正5:高吞吐量增强)
IEEE 802.11i-
MAC层安全性增强
IEEE 802.1Q
虚拟桥接局域网
IEEE 802.3-
CSMA/CD接入方式和物理层规范
RFC0791
互联网协议( IP)
RFC0826
以太网地址解析协议( ARP)
RFC1157
简单网络管理协议( SNMP)
RFC2131
动态主机配置协议( DHCP)
RFC2132
DHCP选项及BOOTP供应商扩展
RFC2236
互联网组管理协议( IGMP) V2
RFC3315
用于IPv6的动态主机配置协议( DHCPv6)
RFC3925
Vendor-Identifying Vendor Options for Dynamic Host Configuration Protocol version 4 (DHCPv4)

3. 缩略语
AC
AP Controller
AP控制器( 集中控制器)
AP
Access Point
接入点
A-MPDU
Aggregate- MAC Protocol Data Unit
聚合的媒体接入控制协议数据单元
DHCP
Dynamic Host Configuration Protocol
动态主机配置协议
DNS
Domain Name Server
域名服务器
IE
Information Element
信息单元
IP
Internet Protocol
互联网协议
LAN
Local Area Network
局域网
MAC
Media Access Control
媒体访问控制
QoS
Quality of Service
服务质量
SNMP
Simple Network Management Protocol
简单网络管理协议
SSID
Service Set Identification
服务标识
TOS
Type of Service
服务类型
WAN
Wide Area Network
广域网
WAPI
WLAN Authentication and Privacy Infrastructure
无线局域网鉴别与保密基础结构
WLAN
Wireless LAN
无线局域网

4. 测试条件
4.1 测试设备

仪器名称
数量
设备落实
用途
IXIA 测试仪
1台

设备稳定性测试、 WLAN性能测试
VeriWave
1台

无线用户终端仿真
IQVIEW
1台

射频测试
交换机
2～3台

能够支持二层交换、 三层交换、 DHCP Server、 远程供电等功能
台式机
多台

安装各种服务程序, 同时作为测试设备使用
便携电脑
多台

支持11n的无线网卡( 2.4G、 5.8G) , 作为无线客户端
DHCP服务器
1台

用于测试时为终端分配地址
DNS服务器
1台

域名解析
DHCPv6服务器
1台

用于测试时为IPv6终端分配地址
802.11i认证服务器
1台

802.11i接入认证
WAPI认证服务器( AS)
1台

WAPI认证服务器
IPAD
1部

作为无线客户端
智能手机
1部

作为无线客户端

4.2 测试软件
软件名称
数量
软件落实
用途
IxChariot
1套

用于WLAN网络的性能测试
Chariot服务器软件一套, Chariot客户端软件: 需具有10台以上终端的安装许可
DNS Server
1个

用于集中控制型( 轻量级AP系统) 的跨三层网络链接测试
Airmagnet/Airopeek
1套

无线空口抓包软件, 用于报文合法性测试
Ping Tester Professional
1套

快速ping包软件, 用于快速检测网络状态
VeriWave测试软件
1套

WLAN无线性能测试

4.3 测试组网

图1: 测试组网图
4.4 测试说明
在本规范中, 所有设备的配置原则上应经过AC管理界面配置, 在无法经过AC管理界面配置前提下, 允许使用命令行方式配置, 但在测试结果中必须注明。
在本规范中所提到的WAPI技术均指WAPI三证书技术, 即AP设备同时支持安装设备证书( AP证书, 格式为PKCS12) 、 可信任的鉴别服务器公钥证书( AS证书) 、 颁发者公钥证书( CA证书, 为XXXX WAPI二级根证书) 。

送测设备应可同时配置4个业务SSID, 其中
Ø 业务SSID1缺省配置为”ChinaNet”, 并配置为明文接入, 缺省开启2层隔离;

在本测试方案中, 未明确说明的测试用例中仅需要对缺省的SSID1( ”ChinaNet”) 进行测试, 其它SSID一般无需测试。
5. 物理接口测试
5.1. WLAN空口发射功率测试
项目: 用户侧WLAN接口测试
测试目的: WLAN接入设备空口发射功率
测试工具:
测试类型: 必须
测试配置:
AP测试软件版本号: 设备最大发射功率:
馈线＋衰减器插损: dB
1、 最大发射功率测试
channel 1
11g模式( 54Mbps)
AVG power( dBm)
AVG EVM( dB)

11n 20M模式( MCS15)
11n 40M模式( MCS15)
AVG power( dBm)
AVG EVM( dB)
AVG power( dBm)
AVG EVM( dB)

2、 最小功率调整步长测试( 注: 每调一个步长, 11g和11n同步测试)
调整步长( dB) :
channel 1

11g模式( 54Mbps)

基准
AVG power( dBm)
EVM( dB)
1

2

3

11n 20M模式( MCS15)
11n 40M模式( MCS15)

基准
AVG power( dBm)
AVG EVM( dB)

基准
AVG power( dBm)
AVG
EVM( dB)
1

2

3

5.2. WLAN空口接收灵敏度测试
项目: 用户侧WLAN接口测试
测试目的: WLAN接入设备空口接收灵敏度测试
测试工具:
测试类型: 必须
测试配置:

11g模式
11n 20M模式
11n 40M模式
mbps
6
18
36
54
Mcs0
Mcs7
Mcs8
Mcs15
Mcs0
Mcs7
Mcs8
Mcs15
dBm
-86
-81
-75
-69
-86
-67
-83
-65
-83
-64
-80
-62
Channel 1
PER
－
－
－

－
－
－
－
－
－
－

Channel 6
PER
－
－
－

－
－
－
－
－
－
－

Channel 11
PER
－
－
－

－
－
－
－
－
－
－

接收灵敏度( dBm)
Mbps
PER
Channel 1
Channel 6
Channel 11
54
10%

Mbps
PER
Channel 1
Channel 6
Channel 11
20M MCS15
10%

40M MCS15
10%

5.3. WLAN硬件接口测试
项目: 用户侧WLAN接口测试
测试目的: WLAN接入设备硬件接口测试
测试工具:
测试类型: 必须
测试配置:
天线类型: 内置 □ 外置 □
外接天线数量: 一付 □ 两付 □ 三付 □ 其它:
外置天线类型: 全向 □ 定向 □
可拆卸 □ 固定 □
配置室外覆盖专用天线 □
AP接口类型: SMA □ RP-SMA □ N型(公) □ N型(母) □
其它: 提供通用接口转换器 □
接口外露距离: mm
射频口间距: mm

5.4. 用户附着能力测试
5.4.1. 802.11g/n用户附着力测试
项目: 用户附着能力测试
测试目的: WLAN热点接入设备在802.11g/n模式下的附着能力
测试工具: VeriWave( WaveQoe软件)
测试类型: 必须
测试配置:
1、 准备安装有WBW 无线板卡和WBE1000以太网板卡的VeriWave WT20主机; 在PC主机上运行WaveQoE软件;
1． 2、 配置AP为802.11 b/g/n兼容模式, 设置802.11N MCS=15, SSID为”ChinaNet_T”, 安全模式为OPEN, 信道频宽为20MHZ, 信道设置为6, 开启A-MPDU, 开启dhcp 功能, IP地址池为192.168.1.10-192.168.1.150, 配置GI为normal, 在AC上配置AP的相关信息, 重启待测AP并同步到AC上, AC负责为AP分配管理地址, AP的发射功率调为最大发射功率( 100MW) 。
测试过程:
1． 经过VeriWave仪表模拟多个802.11g和802.11n无线用户经过ChinaNet接入AP, 且802.11g和802.11n的用户数比例为7:3;
2． 为确定用户关联AP成功, 在每个用户关联后模拟器会为每个11g用户发送100kbps双向测试流量, 为每个11n用户发送200kbps双向UDP试流量, 并统计该AP下在不同用户数下的丢包率, 每次测试时间为3分钟;
3． 分别测试20( 14个11g、 6个11n) 、 48个( 32个11g、 16个11n) 接入用户与AP关联以及测试流量下用户的丢包率。
应达到的要求、 指标和预期结果:
1． 统计AP系统的实际能够支持的附着用户数能力
2． 统计20、 48个接入用户情况下的丢包率
测试说明:
在测试20用户后继续测试48个用户, 中间不能调试被测WLAN设备

测试结果:

5.4.2. 用户关联能力测试
项目: 用户关联能力测试
测试目的: 测试WLAN热点接入设备空口关联用户能力
测试工具: VeriWave测试系统( WaveDynamix软件)
测试类型: 必须
测试配置:
1、 准备安装有WBW 无线板卡和WBE1000以太网板卡的VeriWave WT20主机; 在PC主机上运行WaveDynamix软件;
2、 配置AP为802.11 b/g/n兼容模式, 设置802.11N MCS=15, SSID为”ChinaNet_T”, 安全模式为OPEN, 信道频宽为20MHZ, 信道设置为6, 开启A-MPDU, 开启dhcp 功能, IP地址池为192.168.1.10-192.168.1.150, 配置GI为normal, 在AC上配置AP的相关信息, 重启待测AP并同步到AC上, AC负责为AP分配管理地址, AP的发射功率调为最大发射功率( 100MW) 。
测试组网图:

测试过程:
1、 打开WaveDynamix软件, 打开CT_WD_1_1.wdc测试用例的配置文件, 其中仪表模拟一个模式11n的client_group(第一组), 三个模式11g的client_group(第二组、 第三组、 第四组), 一个模式11b的client_group(第五组, 每个组中创立20个终端;
2、 在WaveDynamix软件配置界面的client页签连接第一组中的20个终端, 连接成功后发送数据流, 每个用户为50Kbps, 5秒钟后断开;
3、 连接第二组中的20个终端, 连接成功后发送数据流, 每个用户为50Kbps, 5秒钟后断开;
4、 同时连接创立的5个组, 所有的终端连接成功后发送数据流, 每个用户为50Kbps, 10秒钟后断开;
5、 重复操作10次第4步的测试过程。
应达到的要求、 指标和预期结果:
步骤1: VeriWave测试系统能够搜索到”ChinaNet_T” WLAN服务网络, 并连接到AP;
步骤2: 查看能否成功连接第一个组20个终端;
步骤3: 查看能否成功连接第二个组20个终端;
步骤4: 查看能否成功连接五个组100个终端;
步骤5: 查看能否处理10次连接与断开过程, 测试过程中不出现AP死机或连接不上的情况。
测试说明:
测试过程AP/AC不能改设置
测试结果:

6. 11n基本功能测试
6.1. AP支持单条空间流
项目: 802.11n AP功能测试
测试目的: 集中控制型11n AP设备支持单空间流能力
测试工具:
测试类型: 必须
测试配置:
1． 在WLAN热点接入设备上提供一个明文的WLAN服务, SSID为”ChinaNet”;
2． 设置AP工作在2.4G频段, 信道频宽为20MHz, 关闭SGI功能, 且设置AP只支持单条空间流;

测试过程:
1． 在STA1上选择”ChinaNet”接入无线网络;
2． STA1 ping公网DNS服务器;
3． 将AP工作的信道频宽切换到20/40MHz, 开启SGI功能;
4． 在STA1上选择”ChinaNet”重新接入无线网络; STA1 ping公网DNS服务器。
应达到的要求、 指标和预期结果:
1． 步骤2, STA1关联成功后协商的初始速率为65Mbps , STA1可ping通公网DNS服务器;
2． 步骤4, STA1关联成功后协商的初始速率为130Mbps , STA1可ping通公网DNS服务器;

测试说明:

测试结果:

6.2. 支持A-MPDU
项目: 802.11n AP功能测试
测试目的: 集中控制型AP设备支持A-MPDU能力
测试工具: Airmagnet/OminiPeek空口抓包工具
测试类型: 必须
测试配置:
1． 在WLAN热点接入设备上提供一个明文的WLAN服务, SSID为”ChinaNet”;
2． 设置AP工作在2.4G频段, 信道频宽为40MHz, 开启AP的A-MPDU功能;

测试过程:
1． 在STA1上选择”ChinaNet”接入无线网络;
2． 客户端PC上启动Chariot控制服务, 设置测试时间为两分钟, 设置测试脚本为Chariot FILESENDL脚本, 设置客户端PC作为Endpoint1, STA1作为Endpoint2;
3． 启动从Endpoint1到Endpoint2的单向流量测试, 同时使用空口抓包工具抓取空口报文, 观察PC发送往STA1的802.11数据报文聚合情况;
4． 关闭AP的A-MPDU功能, 重复步骤2、 3, 观察PC发送往STA1的802.11数据报文聚合情况;
应达到的要求、 指标和预期结果:
1． 在步骤3中, 经过抓包软件能够抓到AP发送到STA1的A-MPDU聚合报文, 并有Block ACK回复;
2． 在步骤4中, 经过抓包软件无法抓到AP发送到STA1的A-MPDU聚合报文, 所有报文的回应都是普通ACK。

测试说明:

测试结果:

6.3. 支持20/40MHz频宽
项目: 802.11n AP功能测试
测试目的: 集中控制型AP设备支持20/40MHz频宽能力
测试工具: Airmagnet/OminiPeek空口抓包工具
测试类型: 必须
测试配置:
1． 在WLAN热点接入设备上提供一个明文的WLAN服务, SSID为”ChinaNet”;
2． 设置AP工作在2.4G频段, 信道频宽为20MHz;

测试过程:
1． 使用空口抓包工具抓取空口报文, 观察AP发出的Beacon报文;
2． 将AP工作模式切换为20/40MHz频宽;
3． 使用空口抓包工具抓取空口报文, 观察AP发出的Beacon报文。

应达到的要求、 指标和预期结果:
1． 在步骤1中, Beacon报文的HT IE字段中显示只支持20MHz模式

2、 在步骤3中, Beacon报文的HT IE字段中显示支持20/40MHz模式

测试说明:

测试结果:

6.4. 支持Short GI
项目: 802.11n AP功能测试
测试目的: 集中控制型WLAN的AP设备支持Short GI能力
测试工具: Airmagnet/OminiPeek空口抓包工具
测试类型: 必须
测试配置:
1． 在WLAN热点接入设备上提供一个明文的WLAN服务, SSID为”ChinaNet”;
2． 设置AP工作在2.4G频段, 信道频宽为40MHz, 并开启AP的Short GI功能。

测试过程:
1． 使用空口抓包工具抓取空口报文, 观察AP发出的Beacon报文;
2． 关闭AP的Short GI功能,
3． 使用空口抓包工具抓取空口报文, 观察AP发出的Beacon报文。

应达到的要求、 指标和预期结果:
1． 在步骤1中, Beacon报文的HT IE字段中显示支持40MHz模式下的Short GI

2、 在步骤3中, Beacon报文的HT IE字段中显示不支持40MHz模式下的Short GI

测试说明:

测试结果:

7. 增强功能测试
7.1. 集中控制型WLAN功能测试
7.1.1. WLAN设备发现功能测试
7.1.1.1 AP广播发现AC测试
项目: 集中控制型WLAN设备管理功能测试
测试目的: 集中控制型WLAN的AP设备经过广播发现AC测试( 即AP和AC之间经过二层网络)
测试工具:
测试类型: 必须
测试配置:
1． 在”被测AC”上根据”被测AP”的设备序列号配置AP的相关信息;
2． 设置WLAN接入设备的工作类型为802.11g/n模式, 信道频宽为20MHz;
3． 在”被测AC”上启用”DHCP Server”, 设置DHCP Server的分配地址池为”192.168.2.1”;
4． 指定”被测AC”的地址192.168.2.1;
5． 配置”被测AC”和”被测AP”在同一个VLAN网络;
6． ”被测AP”启用Option60。
测试过程:
1． 关闭”被测AP”设备;
2． 在”被测AC”设备上, 查看当前的所有AP状态;
3． 重新启动”被测AP”设备, 并等待大约1分钟;
4． 在”被测AC”设备上, 查看当前的所有AP状态;
5． 查看”被测AP”的详细信息, 查看”DHCP server”的地址分配情况;
6． 端口镜像, 抓包分析AP与AC通信的报文, 包括: 管理流报文格式( TCP/UDP) 、 业务流报文格式( TCP/UDP) 、 隧道端口号、 隧道协议、 Option60属性; 并记录隧道是否支持明文和加密二种方式;
7． 确认AC在分配地址给AP时是否验证AP Oprtion60属性。
应达到的要求、 指标和预期结果:
1． 步骤2, ”被测AP”的状态为”Idle”状态;
2． 步骤4, ”被测AP”的状态为”Running”状态;
3． 步骤5, 能够获得”被测AP”IP地址, 而且”DHCP Server”能够确认该地址已经被分配使用。
测试说明:
AC和AP管理的VLAN最好与ChinaNet使用的VLAN不同

测试结果:

端口镜像记录:
控制流
报文
业务流
报文
隧道端口号
隧道
隧道协议
控制流隧道
业务流隧道
明文
加密

Option60属性值:

7.1.1.2 AP使用DHCP Option43发现AC测试
项目: 集中控制型WLAN设备管理功能测试
测试目的: 集中控制型WLAN的AP设备经过DHCP Option43发现AC测试
测试工具:
测试类型: 必须
测试配置:
1． 在”被测AC”上根据”被测AP”的设备序列号配置AP的相关信息;
2． 设置WLAN接入设备的工作类型为802.11g/n模式, 信道频宽为20MHz;
3． 启动DHCP服务器, 确定服务器支持Option 43选项;
4． 指定DHCP服务器的分配地址池; 配置相关参数, 保证被测AP和被测AC能够互通;
测试过程:
1． 关闭”被测AP”设备;
2． 在”被测AC”设备上, 查看当前的所有AP状态;
3． 重新启动”被测AP”设备, 并等待大约1分钟;
4． 在”被测AC”设备上, 查看当前的所有AP状态;
5． 查看”被测AP”的详细信息, 查看”DHCP server”的地址分配情况。
应达到的要求、 指标和预期结果:
1． 步骤2, ”被测AP”的状态为”Idle”状态;
2． 步骤4, ”被测AP”的状态为”Running”状态;
3． 步骤5, 能够获得”被测AP”IP地址, 而且”DHCP Server”能够确认该地址已经被分配使用。
测试说明:
二层网络中不要有其它AC;
若是步骤2、 步骤4显示其它状态, 详细记录所显示的状态。

测试结果:

7.1.1.3 AP与AC跨IPv6网络建立通信( DNS发现方式)
项目: 集中控制型WLAN设备管理功能测试
测试目的: AP经过Ipv6 DNS方式发现AC建立隧道的测试
测试工具: IPv6 DNS服务器, DHCPv6服务器
测试类型: 必须
测试配置:
1. 设置WLAN接入设备的工作类型为802.11g/n模式, 信道频宽为20MHz;
2. 在AC上配置AP的相关信息, 使得AP能成功注册到AC上, 配置服务模版”CHINANET”属于VLAN102;
3. 三层交换机端口1连接AP, 设为VLAN100, 端口1关闭ND HALT 功能, 配置IPv6的接口地址为1000: 1 /64; 端口2属于VLAN200, 与AC连接, 配置IPv6的接口地址为 : 1 /64; 端口3属于VLAN300, 配置IPv6的接口地址为3000: 1 /64, 连接二层交换机; 并使能DHCP relay功能;
4. 在DHCP SERVER上配置一个IPv6地址池Pool1; 其中Pool1负责为AP分配IP地址, 并下发IPv6 DNS 服务器地址;
5. IPv6 DNS服务器上配置AC域名与对应的IPv6地址;
6. 在DHCPv6 SERVER和IPv6 DNS SERVER上配置IPv6 网关为3000: 1 /64;
7. 在三层交换机上, 将连接AP端口的出入双方向报文镜像到PC上。

测试组网图:
端口1 V100
端口2 V200
IPv6 DNS SERVER
DHCPv6 SERVER

三层交换机
AP
STA1
AC
PC
交换机
端口3 V300

测试过程:
1． AP接入交换机, 在AC上, 查看当前AP状态;
2． PC抓包分析端口1出、 入方面的报文;
3． STA选择”CHINANET”服务并接入无线网络;
4． STA Ping AC地址。
应达到的要求、 指标和预期结果:
1． 步骤1, 在AC上AP为”RUN”状态;
2． 抓包能够看到AP生成与三层交换机端口1相同前缀的IPv6地址, 经过IPv6报文从DHCP SERVERS获取DNS服务器地址, 向DNS服务器请求AC地址, 并与AC建立IPv6隧道的过程;
3． 步骤3, STA 能够无线网络, 而且自动获得由AC分配到相应的IPv6地址, 并能够ping通AC。
测试说明:
1 网络需保证服务器与AP/AC Ipv6 三层可达
测试结果:

7.1.2. 自动功率调整测试
项目: WLAN AP功能测试
测试目的: WLAN热点接入设备的自动功率调整功能测试
测试工具: 无
测试类型: 必须
测试配置:
1． 设置WLAN接入设备的工作类型为802.11g/n模式, 信道频宽为20MHz;
2． 在AC设备上启动自动功率调整功能;
3． 配置保证”被测AP1”, ”被测AP2”和”被测AP3”能够成功和AC建立链接;
4． 能够保持三个AP在一条直线上, 其中”热点AP2”在中间位置;
测试过程:
1． 保证周围的空口环境无干扰;
2． 同时重新启动所有的AP设备, 等待3分钟;
3． 在AC上查看各个AP的使用的最大功率;
4． 关闭”被测AP2”;
5． 等待一个自动功率调整周期以后, 再次查看”被测AP1”和 ”被测AP3”使用的最大功率。
应达到的要求、 指标和预期结果:
1． 步骤3, 记录三个被测试的AP实际发射功率, 小于配置的最大功率
2． 步骤5, ”被测AP1”和”被测AP3”的发射功率调整变大。
测试说明:

测试结果:

7.1.3. 自动信道选择测试
项目: WLAN AP功能测试
测试目的: 集中控制型WLAN热点接入设备的自动信道选择功能测试
测试工具: 无
测试类型: 必须
测试配置:
1． 设置WLAN接入设备的工作类型为802.11g/n模式, 信道频宽为20MHz;
2． 在AC设备上启动自动信道调整功能;
3． 配置保证”被测AP1”, ”被测AP2”和”被测AP3”能够成功和AC建立链接;
4． 指定三个AP都是工作在802.11g模式, 而且信道都设置为”自动信道”。
测试过程:
1． 保证周围的空口环境无干扰;
2． 同时重新启动所有的AP设备, 等待3分钟;
3． 查看各个AP的工作信道;
4． 在”被测AP1”临近使用另外一个AP设备对其使用的工作信道产生干扰;
5． 等待一个自动信道调整周期以后, 再次查看各个AP的工作信道。
应达到的要求、 指标和预期结果:
1． 步骤3, 三个被测试的AP的工作信道将分散在1信道, 6信道和11信道, 或者各自选择相对干净的信道工作;
2． 步骤5, 能够发现三个被测试的AP的工作信道发生了自动调节, 自动选择相对干净的信道进行工作。
测试说明:

测试结果:

7.1.4. AP版本升级保护功能测试
项目: WLAN热点接入设备支持版本升级保护功能测试
测试目的: WLAN热点接入设备版本升级保护功能测试
测试工具:
测试类型: 必须
测试配置:

1. AP的管理地址由AC负责分配;
2. AP上联的交换机端口限速为1~2Mbps;
3. AP的版本为本次测试所用的版本;
4. 准备一个新的AP版本。

测试过程:
1. AP能正常注册到AC;
2. 记录AP的版本号;
3. AP关机, 上传一个AP新的版本到AC,记录新的AP版本号;
4. AP开机, 确认AP发现AC上有新的版本, 从AC上下载新的版本;
5. 在下载版本过程, 拨掉AP上联网线;
6. 重新接入AP上联网线;
7. AP下载完成后, 写flash过程中使AP关机( 若是POE供电, 则仍是拨网线) ;
8. AP重新开机;
9. AP正常完成升级, 记录AP上新的版本号;
10. 广播预先设定的SSID, 如: ”ChinaNet”;
11. STA能正常关联到AP, 拼通DNS。

注1: 步骤5, 记录厂家是经过什么方式确认AP从AC下载新版本的过程;
注2: 步骤7, 记录厂家是经过什么方式确认AP将新的版本写到flash的过程。如: 从AC界面上显示、 或AP界面上显示、 或AP以太网端口信号灯闪烁显示等方式
应达到的要求、 指标和预期结果:
1. 步骤6 , AP仍能关联到AC进行版本下载, 并完成版本下载工作;
2. 步骤8~9 , AP以原有版本正常重启, 并将新的版本写入flash, 完成AP版本升级工作;
3. 步骤11, STA能正常关联到AP, 并拼通DNS服务器。
测试说明:
1 确保测试过程中, AP处于升级过程。
2 确认AP从AC下载版本是否经过隧道来实现, 优先经过AP-AC隧道下载版本。

测试结果:

7.2. 上行链路完整性检测功能测试
7.2.1 WLAN AP上行接口断开测试
项目: WLAN AP功能测试
测试目的: 桥接型WLAN接入设备支持上行链路的检测功能, 而且根据上行链路的状态确定是否提供WLAN接入服务
测试工具: 无
测试类型: 必须
测试配置:
1． 设置WLAN接入设备的工作类型为802.11g/n模式, 信道频宽为20MHz;
2． 配置一个WLAN服务, SSID为”ChinaNet”;
3． 将该WLAN服务在被测试的WLAN热点接入设备的空口上应用;
4． 配置
