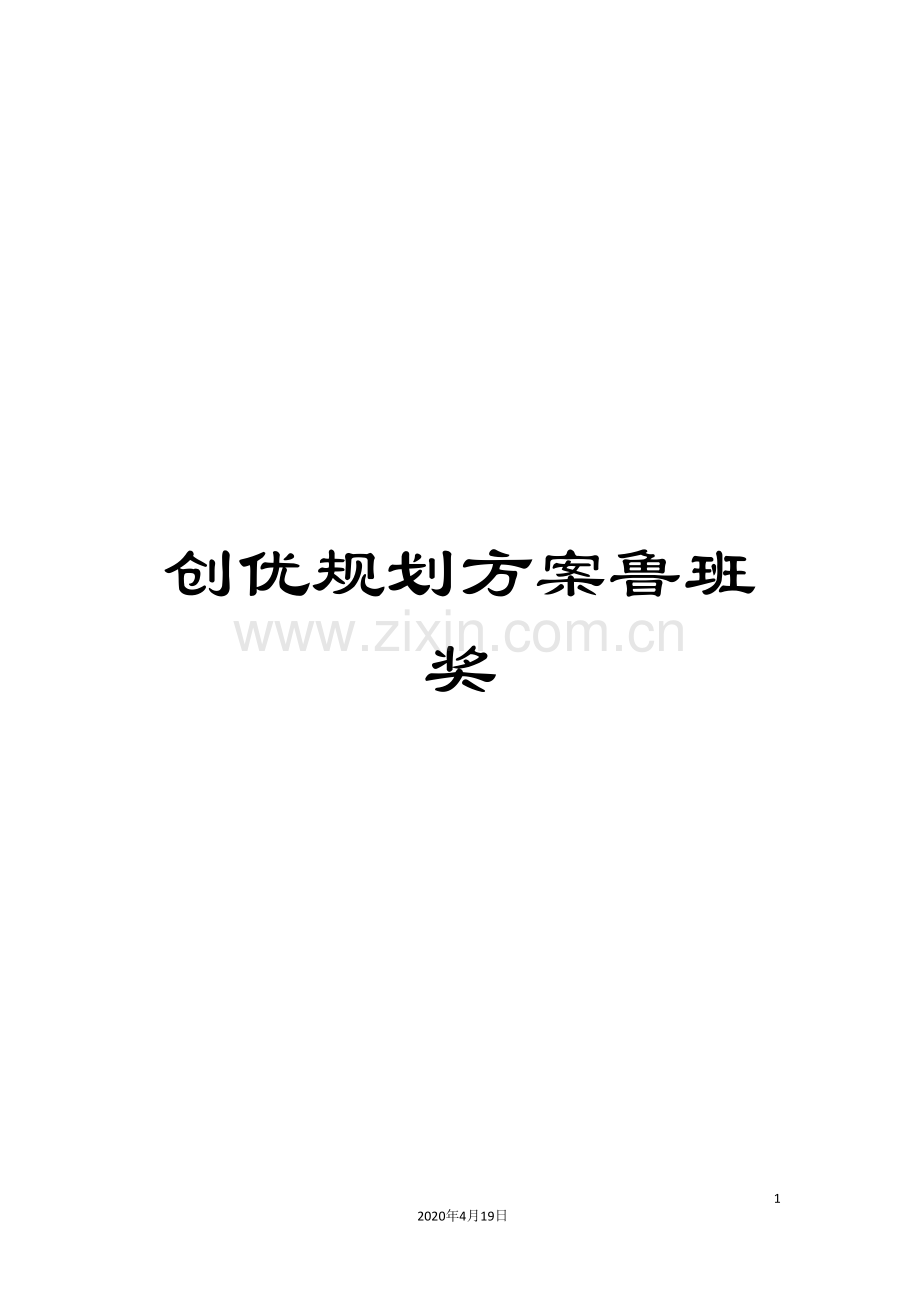

创优规划方案鲁班奖

193
2020年4月19日
文档仅供参考

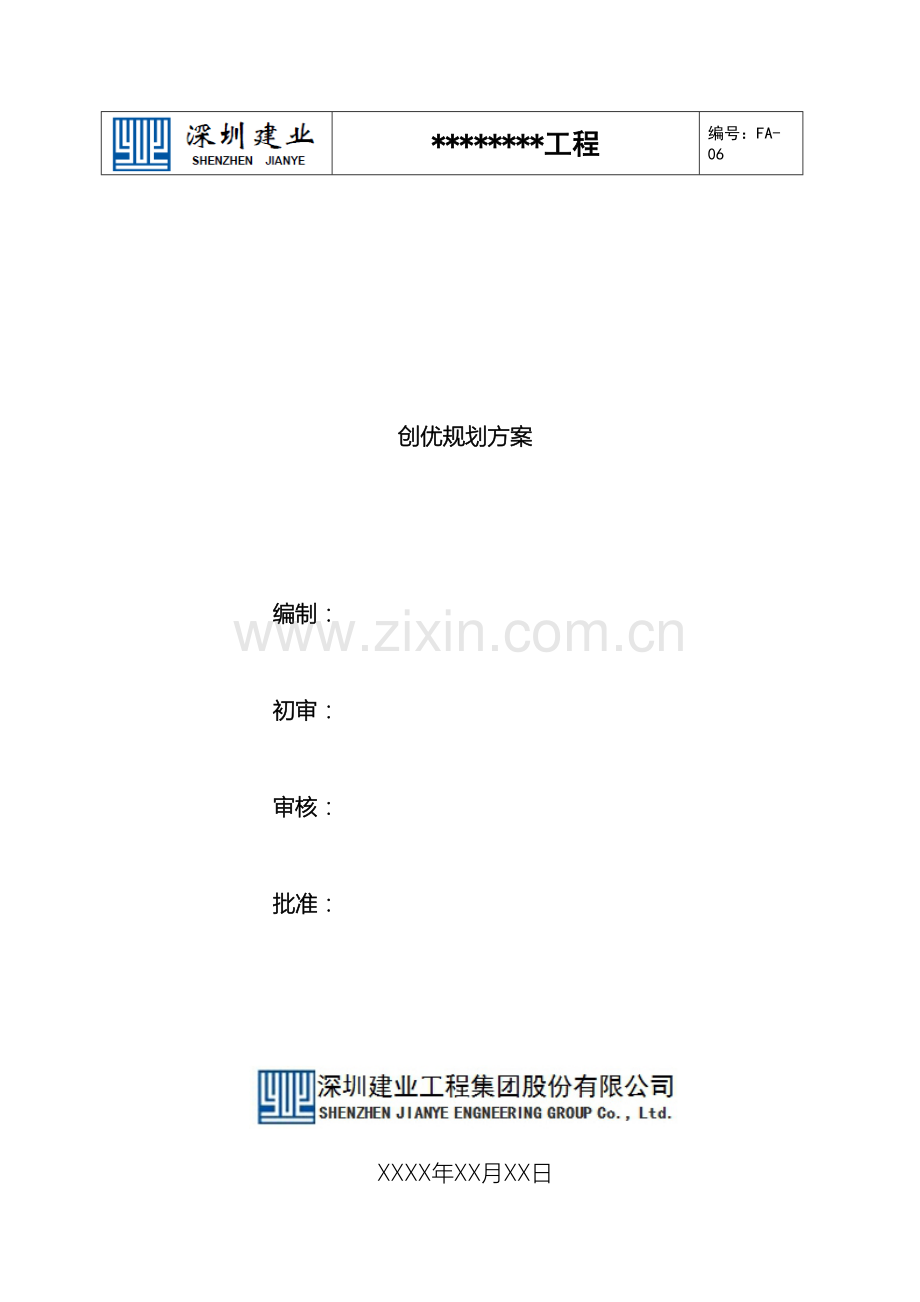

********工程
编号：FA-06

创优规划方案

编制：

初审：

审核：

批准：

XXXX年XX月XX日

目 录
第一节 编制说明 1
1.1编制说明 1
1.2编制依据 1
第二节 工程概况 2
1.1基本建设概况 2
1.2建筑设计概况 2
1.3结构设计概况 2
1.4水电安装概况 3
第三节 质量管理目标 4
第四节 创优组织机构 5
4.1创优领导小组框架 5
4.2创优涉及方与职责 6
4.2.1创优涉及方及相互关系 6
4.2.1涉及方责任 6
4.3创优组织成员培训 11
4.3.1项目全员训 11
4.3.2项目管理人员培训 12
4.4创优规划 12
第四节 质量保证体系 13
4.1质量管理流程 13
4.2质量保证体系 14
4.3实施全面质量TQC管理 16
第五节 施工质量控制和专项保证措施 18
5.1定位测量放线与工程测量 18
5.2土方、垫层工程及降、排水措施 20
5.3钢筋工程 21
5.4模板工程 24
5.5混凝土工程 28
5.6砌体工程 32
5.7防水工程(屋面、浴厕间、地下室与墙体) 34
5.8门窗工程 34
5.9装饰工程 34
5.10幕墙工程 35
5.11钢结构制作安装工程 35
5.12地面工程 38
5.13水、暖、燃气工程 38
5.14电气安装工程 47
5.15通风工程 61
5.12电梯工程 83
第六节 工程重点、难点施工方法及措施 83
6.1大致积砼施工 83
6.2防渗漏措施 85
6.3清水砼模板施工 88
6.4外墙垂直度控制 89
6.5室内外装修阴阳角控制 90
第七节 质量通病预防 91
第八节 工程物资管理 91
第九节 工程资料管理 92
第十节 工程亮点策划 93
10.1本工程大面积石材幕墙及玻璃幕墙是创“鲁班奖”工程质量重点 93
10.2屋面钢结构 93
10.3广场的停车场道路、绿化、LED灯、标志牌、排水沟、排水坡 93
10.4屋面虹吸雨水排水系统 93
10.5一层景观水池上清水砼柱天然饰面 94
第十一节 新技术应用 95
第十二节 成品保护措施 95
12.1基坑支护成品保护 95
12.2防水工程成品保护 95
12.3 模板工程 96
12.4 钢筋工程 96
12.5 砼工程 97
12.6楼地面工程 97
12.7内墙饰面工程 98
12.8幕墙饰面工程 98
120.9吊顶工程 99
12.10安装工程成品保护 99

第一章 编制说明
1.1编制说明
******工程由我司负责承建，鉴于本项目的重要性及其影响力，我司将从工程物资控制、施工过程质量控制、施工资料控制、施工安全文明环保控制、验收交付后续服务等主要环节制定规划。
我司对本项目的承诺为确保广东省优质样板工程，努力争创鲁班奖。为此我司在结合本企业施工工艺标准和建筑施工相关规范的前提下，从公司抽调精兵强将组建创优领导小组，确立本项目为我司项目全面质量管理示范工程，高标准严要求，提升企业生产水平，创一流工程，为业主交付满意工程。为达上述目标，特制定本创优规划方案。
1.2编制依据
序号
名 称
工程号、编号
1
******建筑施工图

2
******工程结构施工图

3
******工程施工组织设计

4
国家
建筑地基基础工程施工质量验收规范
GB50207-
5
国家
混凝土结构工程施工质量验收规范
GB50204-
6
国家
工程测量规范
GB50026-
7
国家
建筑地面工程施工质量验收规范
GB50209-
8
国家
钢筋混凝土用热轧带肋钢筋
GB1499.2-
9
国家
地下工程防水技术规范
GB50108-
10
国家
地下防水工程质量验收规范
GB50208-
11
国家
建筑工程施工质量验收统一标准
GB50300－
12
国家
混凝土强度检验评定标准
GBJ107－
13
国家
建筑法

14
国家
建设工程质量管理条例
国务院令279号
15
其它国家、地方相关法律、法规、规范、标准及创优规定等

第二章 工程概况
2.1基本概况
工程名称
******
工程地点
广东省深圳市龙岗区
建设单位
深圳市建筑工务署
设计单位
中国建筑东北设计研究院有限公司
监理单位
****工程管理股份有限公司
施工单位
深圳建业工程集团股份有限公司
质量监督单位

2.2建筑设计概况
**********项目位于深圳市龙岗区奥林匹克体育中心项目西北方，西面临龙兴路，东南面临鼓岭路。项目总用地16000.55平方米，总建筑面积37198.26平方米，南北轴向90余米，东西轴向130余米。±0.000绝对标高为53.55m，建筑层数为地上4层，地下1层，总高度23.65米。
层数
标高
建筑设计功能
-1层
-5.40m
职工食堂、厨房、地下车库及设备用房等8400m2
1层
±0.00m
公共服务厅、记者注册区、交通保安房、主新闻发布厅、新闻记者采访区7700 m2
2层
5.40m
餐饮区、运行管理区、组委会办公区、采访区、编辑工作区、摄影服务区6100 m2
3层
10.80m
演播室、传输控制中心、中央技术设施区、全景演播室8600 m2
4层
16.20m
应急指挥中心、管理办公室、广播制作区、转播机构6400 m2
2.3结构设计概况
结构形式
基础：预应力管桩、冲孔灌注桩；
主体：现浇钢筋混凝土框架、预应力梁、劲性梁、演播室登山层；
屋面：现浇钢筋混凝土梁板、屋面钢混楼板等。
混凝土强度等级
基础垫层：C15；地下室底板、承台、地梁C30；框架柱、混凝土墙C35；梁板C30；劲性梁C30，预应力梁C40；过梁、构造柱、圈梁C25防水构件抗渗等级P6；地下室底板、承台、外墙、顶板采用10%UEA膨胀剂，后浇带砼强度较相邻构件提高一级，采用12%UEA膨胀剂
钢材
热轧钢筋HPB235,HRB335,HRB400；预应力钢绞线fptk=1860øSMpa
钢材Q235B，Q345B。
2.4水电安装概况
给水
排水
工程
给水系统
水源由市政给水管网供水，从龙兴路市政管两个点分别引入一条DN200给水管，在室外闭合成环状，供给本工程生活及消防用水并设水表计量。楼内生活给水及水箱补水直接由市政管网压力保证。
排水系统
所有污水经管道收集后经化粪池排入市政排水管网。空调冷凝水统一收集有组织排放。地下室的消防排水和冲洗地面排水均排至集水坑，利用污水泵提升后排至室外污水管道。厨房废水经隔油池处理后排至室外污水管道。
水景系统
水景用水采用中水，系统采用机械循环方式，在地下一层水景泵房内设循环泵两台及调节水箱一个，为保证水质，在循环泵出水管设砂虑罐一个，水池经砂虑罐处理后送回水池。
消防系统
室内设专用消火栓管道，平时由屋面水箱供给，火灾时由负一层消防水池供水；湿式自动喷水系统，变电机房设有气体灭火系统，主新闻发布厅及演播室设雨淋系统。
通风
空调
工程
空调风系统
空调系统按建筑平面的使用功能及防火分区设置。包括采用单风道低风速全空气空调系统，精密空调系统，变冷媒流量多联机系统，风机盘管加新风的空调系统。
通风排烟系统
负责设备房的排风送风，卫生间、制冷站等的送风，负责志愿者用餐区的排烟及内走道的排烟。与风机联动。负责车库等区域的送风排风及排烟要求。
空调水系统
冷冻水由设于制冷机房内的冷水机组供给，采用两管制，一次泵水系统，水泵与冷水机组一一对应。
强电工程
照明系统
照明系统包括一般照明、演播厅照明、应急照明、公共照明、比赛场地照明、和室外泛光照明。
电力系统
主要包括空调、风机、给排水、电梯及弱电工程用电设备。
应急电源
不间断电源装置、1#变电所TM1、TM3变压器低压侧，设有应急母线段，由临时租用柴油发电机组供电。
防雷接地
由直击雷、雷电波侵入、雷电感应和雷击电磁脉冲防护构成

弱电工程
安全技术防范系统
由视频安防监控系统、入侵报警系统、出入口控制系统、停车库管理系统等子系统组成。各系统均预留与安全防范综合管理系统的接口，以便今后系统集成。
火警自动报警与消防联动控制系统
保护对象为一级，一层设有消防控制室，内设壁挂式火灾自动报警控制器、消防联动控制柜、消防广播主机、消防电话主机、图文显示等。
信心查询与发布系统
大运会期间时，MMC内设置在各个不同功能分区的信息显示装置的信息显示及其传输、控制系统。
计算机网络系统
采用两层、星型冗余拓扑结构。各楼层弱电间内采用可堆叠的接入层交换机，配置双链路与两台核心层交换机互联，以提高线路和带宽的冗余度。无线网络接入节点AP将经过接入层交换机的在线供电方式工作。
固定通信系统
固定通信机房与网络机房共用，采用虚拟数字程控交换系统，由外线引入2根500对大对数电缆和2根200对大对数电缆，网络机房内设电话交接箱和语音配线架，经过综合布线系统将语音配置到各个末端。
综合布线系统
采用六类铜缆及万兆光纤等布线产品，所有线缆均采用低烟无卤线缆。系统基本结构是两级星形拓扑结构，由工作区子系统、水平布线子系统、垂直干线子系统、管理子系统、设备间子系统组成。
公共消防广播系统
系统功放采用定压输出方式，按防火分区分为十五个广播分区，单独或全区广播。功能组成：公共/应急广播系统功能包括业务性广播、服务性广播和火灾应急广播。
有线电视系统
有线电视信号接自市有线电视网，经混合器后沿分配系统引至末端。有线电视系统采用高隔离度双向邻频传输方式。有线电视网络采用光纤、同轴电缆混合网（HFC）结构。
电梯五方通话系统
负责预留管路，由电梯厂家提供配套，消防控制室至各电梯机房预留SC25管路，电梯机房至轿顶及底坑分别预留SC25管路。
第三章 质量管理目标
依据《建筑工程质量验收统一标准》工程质量等级达到合格标准，各专项竣工验收一次性合格率达到100%。
主体结构达到优质结构标准，工程总体达到广东省优质样板工程标准，努力争创鲁班奖。
工程质量坚持高质量意识，高质量标准，高质量目标。
第四章 创优组织机构
项目经理：X X X
生产副经理：X X X
成本副经理：X X X
主任工程师：X X X
工程主管：X X X
工程室
质量主管：X X X
质量室
成本主管：X X X
成本室
设备材料主管：X X X
设备材料室
技术主管：X X X
技术室
X X X
施工员：X X X
X X X
质检员：X X X
X X X
预算员：X X X
材料员：X X X
X X X
技术员：X X X
资料员：X X X
各施工班组
4.1创优领导小组框架

4.2创优涉及方与职责
4.2.1创优涉及方及相互关系

质监站
主任工程师
项目经理
项目副经理
质量部
安全部
工程技术部部
设备材料部部
施工监理

设计监理
业主
设计院
专业工程师
质安
内业
试验
材料
班组质量

4.2.2涉及方责任
一、业主方的责任和义务
1、负责确保和完善工程建设符合基本建设程序，其工程立项、开工等建设手续完备。
2、创鲁班奖必须要取得业主（建设单位）的支持，并能同心协力地共创。负责向总承包单位支付创“鲁班奖”工程的必须费用和奖励。
3、负责要求、督促并确保本工程设计科学、合理，达到省部级以上优良水平，并取得相关证书。
4、负责按合同约定确保工程项目的资金到位，以保证工程施工按正常程序进行。
5、负责确保工程设计图纸及时到位，以保证工程施工顺利进行。
6、负责配合承包人对各分包单位的管理工作，双方共同对各分包单位签定目标责任状，明确“鲁班奖”目标，实行阶段考核，定期组织质量评比表彰活动。
7、负责支持施工单位在本工程中推广应用新技术、新产品和新工艺,争创科技示范工程。
8、申报鲁班奖的工程，必须按合同的内容完成，不要有未完工程。
9、创鲁班奖的工程，必须遵循国家标准规范的要求，特别是要遵守有关强制性条文的要求（含设计）。
二、监理方的责任和义务
1、积极配合有关创“鲁班奖”工作，与其它各方一道落实各项创“鲁班奖”工作，调动全体成员的积极性，确保创立活动的正常开展，严格履行自身责任，促成目标的实现。
2、积极组织全体监理人员，认真学习和贯彻创“鲁班奖”工程的意义，积极动员和落实，明确监理单位对创“鲁班奖”目标实现的重要作用，要求全体人员积极行动起来，热情地投入创“鲁班奖”工程，使全体监理人员充分地认识到创“鲁班奖”活动对保证工程质量的重要作用。
3、要求监理人员认真检查参建各施工单位对活动的执行和落实情况，且必须落实在行动上，以保证活动的正常开展。
4、要求监理人员与其它参建单位一道，在工程建设的全过程中，认真做好“鲁班奖”所要求的基本建设程序，履行监理对工程资料、文件等控制职责。
5、要求监理人员按照“鲁班奖”要求，严格按照监理程序控制工程材料、设备、构配件、工序、分项工程和分部工程的质量，严格验收手续，并定期组织检查，发现问题及时整改。
6、定期组织经验丰富的监理专家来工程现场检查，为创“鲁班奖”活动出谋划策或指导。
三、公司的责任和义务
1、为创鲁班奖工程，项目班子必须是一个强有力的精干的组织齐全的班子。组织富有创新、吃苦精神的一班人员和确保创优需要的过硬的施工班组。
2、要横向对比。创鲁班奖工程中，不要只自己和自己进行纵向对比，一定要了解外围的情况进行横向对比，要充分了解行业内的创优信息。
3、组织观摩、学习和邀请专家授课。
4、协调解决工程施工遇到的重大工程技术、质量、资源等问题，对总承包项目部权限以外或难以决策的问题的协调。
5、调动或配置局内各类资源，包括人、财、物，支持创“鲁班奖”工作的实施，确保总目标的实现。
6、接受并解决处理业主、监理对各分包项目部的各类投诉。
7、申请召开工程创“鲁班奖”动员誓师大会，邀请有关领导及新闻机构到场，展开广泛宣传工作。并定期、不定期邀请新闻宣传机构和“鲁班奖”音像制作专家到场录像，营造良好氛围。
8、经过与省质量监督站和市质量监督站联系确定：市质量监督站每周一次、省质检站每月一次到工地检查讲评施工质量。
9、组织协调省质量监督站、省建筑业协会领导、公司“鲁班奖”评委、“国优工程” 评委定期到工地检查并举办讲座。
10、组织协调业主有关领导和部门、监理、各相关分包单位项目经理、技术负责人、质检员参观学习“鲁班奖”工程。
四、项目部主要岗位人员创优职责
1、项目经理
1）、项目经理，是本项目的质量第一责任人，代表公司履行与业主合同及分包合同相关的责任。
2）、执行公司质量方针、质量体系文件；项目质量方针、质量目标的制定与贯彻实施；批准实施项目质量计划。
3）、依据项目管理手册进行组织机构设置、人员聘任和质量职能分配及制定项目人员留置计划。
4）、领导项目经理部全面质量管理工作。
5）、负责项目创优工作的总体策划与安排部署，并监督项目各职能部门及分包单位的执行情况，确定项目质量目标及确保项目质量目标的实现。
2、项目技术负责人
1）、贯彻执行质量方针、项目质量计划与科技发展规划的引进及推广应用工作，负责审核项目物资计划及工程物资需要计划，对工程质量负有第一技术责任。
2）、负责编制项目质量计划，参与工程创优策划并指导实施，领导项目质量体系的运行工作。
3）、组织编制并审核施工方案、施工组织计划、质量阶段预控计划及技术措施，负责分包提交技术方案的审批。
4）、负责材料的控制与认可。
5）、组织各项质量专题会，负责主持质量事故的分析及处理方案。
6）、贯彻执行技术法规、规程、规范和涉及工程质量方面的有关规定。
7）、负责组织图纸会审及各专业问题技术处理，审定设计洽商和变更工作。
8）、负责组织各阶段的质量验收及各项竣工资料的指导、审定工作。
9）、主管项目工程技术部、技术质量部及相关施工管理工作。
3、 项目副经理
1）、现场经理是施工生产的指挥者，对各分项、分部的安全生产与施工质量负直接领导责任。
2）、参与工程各阶段的验收工作，具体负责质量事故的调查，并提出处理意见。
3）、要文明施工，保证安全生产。创鲁班奖工程的现场，必须“文明施工”或“标化工地”。
4、土建工程技术部
1）、负责对分包商进行技术交底，审核分包商班组的交底，且各项交底必须以书面形式进行，手续要齐全。
2）、参与技术方案的编制，加强预控和过程中的质量控制，严格按照项目质量计划和质量评定标准、国家规范进行监督、检查。
3）、严格“三工序”的检查，组织分包单位做好工序、分项工程的检查验收工作。
4）、负责事故的调查和分析，根据处理方案监督和指导责任单位的修复。
5）、协助物资部对进场材料的构配件的检查、验收及保护。
6）、配合主任工程师编写施工技术方案及技术措施，监督技术方案的执行情况。
7）、负责对分包单位施工方案的审核工作。
8）、组织施工方案和重要部位施工的技术交底。
9）、负责施工技术保证资料的汇总及管理。
10）、工艺技术准备：施工技术审核管理；项目专项技术措施管理，编制过程控制计划，纠正和预防措施；编制和审定材料，送审计划和需用计划，组织材料送审。对本工程所使用的新技术、新工艺、新材料、新设备与研究成果推广应用；编制推广应用计划和推广措施方案，并及时总结改进。负责计量器具的台帐管理，进行标识、审核。
5、机电工程部：
1）、负责解决安装方面的工程技术及质量问题。以及有关施工深化图的设计、对安装工程质量负责。
2）、按照国家规范对机电工程进行报验及验收。
3）、负责对项目安装工程质量事故进行调查、分析、监督、处理。
4）、指导分承包方各类安装工程质量台帐、资料的建立。
5）、制订机电分部、分项施工方案和质量保证措施。
6）、负责安装材料进场的验证及组织检验、试验工作。
6、质量部、工程技术部：
1）、严格执行国家规范及质量检验评定标准，行使质量否决权。确保项目总体目标和阶段目标的实现。
2）、编制项目“质量检验计划”，增加施工预控能力和过程中的检查，使质量问题消除在萌芽之中。
3）、负责将质量目标的分解，制定质量创优实施计划，并将分解的质量目标下达给各部门，作为考评部门工作的指标。
4）、负责项目质量检查与监督工作，监督和指导分包质量体系的有效运行，定期组织分包单位管理人员进行规范和评定标准的学习。
5）、结合工程实际情况制定质量通病预防措施。
6）、参与质量事故的调查、分析、处理，并跟踪检查，直至达到要求。
7）、负责质量评定的审核，分项工程报监理工作和质量评定资料的收集工作。
8）、组织、召集各阶段的质量验收工作，并做好资料申报填写工作。负责填写周、月质量情况报表，上报公司技术质量部。
9）、监督施工过程、材料的使用及检验结果，负责进货检验监督，过程试验监督。
10）、负责工程创优实体照片的拍摄.
7、设备材料部：
1）、及时向分承包方索要设计方审定的材料的书面证明并与进场验证、检验报告一同存档。
2）、负责材料的进场验证(材料质量、数量验证)办理书面手续，负责提供产品与分承包方的交接工作，并办理书面手续。
3）、负责制定和物资管理办法，做好各类物资的标识。
4）、负责进场物资的报验工作。
5）、负责进场物资在使用过程中的监督工作。
8、安全部
1）、在副经理的领导下，负责安全全面工作，负责督促、检查、汇总全面生产工作情况，并作好协调工作。确保安全生产目标，保证工程工期内无重大安全事故发生。
2）、负责组织各种安全生产检查，对检查出的事故隐患和安全设施问题，督促有关单位限期整改。
3）、负责组织安全生产的宣传教育，协同有关部门对新工人、招聘民工的三级安全教育，和组织特种作业人员的培训考核工作。
4）、组织推广目标管理，应用安全系统工程，标准化作业、微机管理等现代化安全管理方法，不断提高安全管理水平及事故预防预测能力。
5）、检查现场安全施工生产状况，作好当日的安全工作日志，对施工中存在的不安全行为和隐患应立即制止，对严重“三违”行为，按章处理。
6）、负责组织开展安全竞赛活动和总结交流推广安全施工生产经验，协助基层作好安全宣传教育工作，定期向主管领导汇报安全生产开展情况，并按领导对安全工作的指示，协同有关部门落实。
7）、按创优工程安全文明施工标准做好现场安全工作和安全生产相关资料。
4.3创优组织成员培训
4.3.1项目全员培训
1、对进场的全体施工人员及管理人员进行质量教育，阐明本工程特点、技术难点及宣讲本工程的施工质量标准和检验措施，从思想上提高对优质工程高标准高质量的认识。
2、各岗位人员必须经过培训认定，特殊岗位人员必须持证上岗，每周定期组织各专业人员学习专业知识和操作技能。
4.3.2项目管理人员培训
由公司工程技术部组织、人力资源部协助，对项目管理人员进行“创优”工作培训。工作培训内容包括两个方面:资料管理培训和工程质量管理培训。
1、管理培训：由工程技术部提交各种资料表格的标准填写格式，并组织有关人员培训学习。对已形成的资料进行全面分析，使其吻合、交圈、可追溯，并请先进单位介绍经验。
2、质量管理培训：由质量安全部每月底针对工程现状，工程中做得好的及不足之处进行讲评，提出下一阶段工作中需注意的问题。
3、不定期组织创优小组成员学习优质工程现场管理经验，公司提供优质工程各项管理标准供成员参考学习。
4、组织各级管理人员参观先进项目工地，向获奖单位学习。
4.4创优规划
本工程为 公司重点项目之一，为了更好的完成计划，并为公司创造优质样板工程，公司编制本工程创优目标为：确保省优，争创鲁班奖。为了达到创优目标，项目部编制了详细而健全的质量保证体系和质量措施（具体见本施工组织设计相关章节）以及完整的施工方案和施工技术交底。
根据我公司的施工计划，确定在结构自检达到进行结构优质工程的申报条件后，计划按以下时间开始申报各部位结构优质工程的检验工作：
开工时间
1月9日
预计结构竣工时间
5月31日
预计申报时间
2 4月15日
预计工程竣工时间
12月31日
预计申请检查
部位和时间
地基与基础（含桩基）
3月15日起 3月31止
地下室结构
4月15日起 4月31日止
地上结构
5月15日起 5月31日止
第五章 质量保证体系
5.1质量管理流程
以公司质量管理体系文件，公司环保管理体系文件，职业健康安全管理体系文件为框架，建立项目全面质量管理体系，确定总体控制思路和流程。
从项当前期文件和施工合同出发，选配精兵强将组成项目管理机构，组织图纸会审，从设计角度充分理解设计意图，考虑施工工法和实际操作难易，对设计细节进一步完善和优化。提出质量方针目标，制定专项施工组织方案，方案明确人员、进度、材料、设备、工艺标准。从设计图纸、人员配备、物资保证三方准备工作为基础，对项目施工全过程进行质量指导控制：
项目经理部在施工过程中对原材料、成品、半成品、工程设备、施工过程、施工使用机械设备以及业主提供的物资进行标识。标识采用标牌标识，施工过程以试验、检验报告、预检验收记录、隐蔽工程验收记录为可追溯性标识，产品的标识以检验批、分项工程、分部(子分部)工程质量验收记录，单位(子单位)工程以竣工验收单等作为标识。
所使用的监视和测量装置必须有国家法定检定机构的鉴定结果。公司技术质量部对所管理的监视和测量装置统一进行编号、上帐、粘贴合格标识，项目经理部使用的测量设备必须有标识，且在检定有效期内处于合格状态。
项目经理部应根据投标阶段的技术文件及施工现场的实际情况、设计交底等内容，修改完善施工组织设计和项目质量计划报公司技术质量部，公司审批后由项目经理部实施，项目质量计划中应包括该工程中所含的分项工程（包括特殊过程）及应达到的质量标准。
按设计施工图纸和技术交底完成的分项工程，由项目经理部技术负责人组织有关人员进行评定，质量工程师核定。各分项工程完成后，由项目技术负责人组织有关人员进行分部工程的统计和评定，公司技术质量部对分部工程质量评定的结果进行复验。
隐蔽工程的验收，由项目技术负责人填写“隐蔽工程验收记录”及相关文件，报请业主、建立单位、设计单位进行检查验收并书面签字确认。
单位工程完成后,公司技术质量部检查施工技术资料,项目管理部检查施工现场竣工条件,符合要求后填写“单位工程竣工预检记录”。
业主组织监理单位、设计单位，公司技术质量部、项目管理部、项目经理部参加工程最终检验。
施工合同
图纸审核
创优组织机构
施工方案计划
质量方针目标措施
施工组织设计
进货检验及报检计划
施工队伍教育培训
作废、更改、有效使用、标识
材料采购计划
施工进度进化
机械设备使用计划
设计优化
设计变更
人员配备计划
会审
检验试验测量计量、设备状态控制记录
分部分项工程检验评定
人员管理素质培训
施工过程质量
材料运输储存使用质量控制
标识
进度控制
不合格控制及处理
审核
纠正和预防措施
合格
交付及业主服务质量控制

5.2质量保证体系

质量保证体系
生产过程质量保证体系
目标管理保证体系
组织保证体系
质量检查保证体系
经济保证体系
项目经理负责制
质量信息管理保证体系
原材料质量保证
机械设备保证
施工组织
工艺操作保证
技术保证
施工部署
制度保证
技术培训
现场技术跟踪
TQC教育
TQC领导小组
组织技术学习
健全职能机构
原材料检验制度
教育培训体系
试验计量保证
工序质量检验
成品检验方法
TQC领导小组目标
各队目标
目标任务落实
班组或个人
人员素质保证
施工组织设计
项目部目标制
检验保证
信息源
招标文件
对策措施
施工图纸
工法规范
专业技术
逐项评分
信息反馈制度
优质工程
项目机构诊断
提高质量意识管理、企业施工水平
业主
质监部门
监理工程师
施工班组
建设监理
施工过程
项目机构成员

信息管理中心
全面管理
施工图纸
工序工法
操作标准

罚劣奖优
质量责任考核
材料用量包干
工具使用包干
QC小组
质量
监督员
班组
质检员
全员
施工队伍
班组长
经济责任制度
基本奖金包干
经济兑现
奖罚制度

质量保证体系分为教育培训体系、组织保证体系、目标管理保证体系、生产过程质量保证体系、质量检查保证体系、质量信息管理保证体系、经济保证体系七个方面。各体系之间独立运作，由项目部领导统一管理协调、各专业分组成员负责全面实施。
5.3实施全面质量TQC管理
项目质量管理推行项目法管理，项目经理负责制。我司以此项目为切入点，实施项目全面质量管理，简称TQC管理，成立QC技术小组，对工程全过程周期内质量直接与间接因素进行技术管理跟踪创新。TQC领导小组对本项目施工关键点、重点、难点进行施工技术深化设计，现场技术跟踪指导。对已取得的施工成果编制技术汇报文件，做好成果数据记录和声像资料记录，成果文件汇入公司施工技术标准中。项目经理部全体管理人员及分承包方强化质量意识和质量职能；推行专业监理工程师负责制，施工全过程对工程质量进行全面的管理与控制；同时使质量保证体系延伸到各施工方、项目质量目标经过对各施工方、内部各专业公司严谨的管理予以实现，经过明确分工，密切协调与配合，使工程质量得到有效的控制。

技术控制：工程技术部
施工检测：实验室
质量检查：质量监察组
QC小组活动

施工控制：工程队
规范和企业工法要求
主要工序质量控制
工序及工种检验
执行规范操作规程
优质标准控制
施工测量放样
吊模施工质量控制
原材料送检
施工质量抽检
设计图纸及规范交底
清水混凝土构件施工
幕墙预埋件精确定位
钢结构精确安装定位
弧形车道模板定位
信息反馈
质量承包经济责任制
工序工种自检交接检
标准化作业
关键工序质量监测
隐蔽工程检查验收
按月质量检查评比
原材料取证检查监督
工种班组三检指导
标准化作业
优质工程质量目标
TQC领导小组

第六章 施工质量控制和专项保证措施
施工质量控制以分部分项工序质量检查验收为基础，每道工序质量控制遵循下列程序：

6.1定位测量放线与工程测量
本工程坐标采用深圳市独立坐标系统，高程为黄海高程系统，本工程±0.000标高相对应的绝对高程为24.900m。
1、测量的准备
根据施工的要求，经过测量工作的坐标复核、定位、放线，将建筑物的平面位置和高程测定到施工作业面上，为模板安装，钢筋绑扎及墙体的砌筑等提供依据。本工程施工测量遵守先整体后局部，先高精度控制后分测的工作程序，即首先建立控制网测设建筑物的主轴线，后依主轴线进行建筑物的细部放样。
2、主轴线的布设和控制
地下室施工在进行柱位测量时，可根据设计计算出每个柱子中心的坐标，利用已建立的控制点进行极坐标放样。在进行主体结构施工时，我们在主体的适当位置建立轴线控制点。根据各控制点的坐标，可得到各控制点的实地点位，各点之间的连线即为主轴线。在控制点上架设经纬仪，利用转角和轴线的内部尺寸还可得到细部轴线。放线时依据轴线进行，每次放线完成后要求质检员进行检查，无误后方可进行下一步工序的施工。
3、施工平面测设
Ⅰ.将甲方提供的控制点投测到基坑砼垫层面上，在经过拉线引点将轴线弹在垫层面上，经复核无误后用墨线弹出底板承台、柱墙线等。
Ⅱ.验线
a.首先由工程部检查各轴线控制桩有无错和位移，再用经纬仪检查各控制轴线（垫层面上）及整个建筑物大角是否准确（以免整个基坑移位），经复核无误后；再用钢尺丈量其它轴线位置是否符合要求。
b.若在允许误差范围内，再进行承台、柱定位线复核。
c.标高复测：根据甲供水准点测设基底控制标高是否准确，经复核无误后再将仪器立于底，并后视基底控制标高线，检测垫层标高是否准确。
4、楼层轴线的传递
Ⅰ.地下室底板施工完毕后，用全站仪将建筑物主要控制轴线、引至底板面；并经过主轴线复核无误后方可放线，经过拉线配合将墙柱定位放线。
Ⅱ.同样道理，当地面一层施工完毕，将建筑物主要控制轴线、标高引至墙柱面；作为上一层、裙楼墙柱定位及模板钢筋安装依据。
Ⅲ.据现场实际情况，施工至裙楼及架空层上一层时将建筑物主要控制轴线、标高引至墙柱面；若场地不允许同时将主要轴线控制点引至周围建筑物上，以免因高度关系，仪器观测仰角过大影响投测精度。
5、楼层标高测量
Ⅰ.层与层之间标高传递：用钢尺从下层标高控制线向上丈量，然后用水准仪在楼层上进行测量。使用钢尺时必须顺直拉力均匀，起点数据对准。
Ⅱ.每层至少有三个水准点作为整个楼层标高控制线，上下层标高传递必须在同个位置控制线丈量。
Ⅲ.每个楼层间标高控制线高差<3mm，应从基准逐层校核，防止累计误差过大。
6、沉降观测
根据设计的要求本工程要进行长期的沉降观测。在施工第一层墙柱时即按照要求进行沉降观测点的布设，点位的布设见各栋楼的结施图。点位的埋设高度为第一层建筑标高+0.500米。
水准基点可利用已建好的高程控制点，同一测区的水准点数量不得少于3个。水准点与沉降观测点组成闭合环，沉降观测沿闭合环进行，闭合差必须在规范允许的范围之内，否则应重测。观测次数由第一层施工完毕即观测一次，以后每施工完一层测量一次，主体封顶后第一年每季度测量一次，第二年每半年测量一次，以后每年测量一次，直至稳定。对于突然发生的异常现象应及时通知设计单位会同处理。观测按二等精密水准测量进行，观测的人员要固定，每次观测的条件、环境应基本相同，观测的路线、程序和方法要固定。观测结束后应及时进行资料整理，提供观测成果。
7、垂直度的控制
垂直度观测工作，包括每层垂直度偏差观测和建筑物整体垂直度偏差的观测。施工中要严格控制垂直度，除了控制楼层控制轴线传递时的误差外，在所有的转角处，要用吊线球的方法逐做好框架柱的垂直度控制线，使得每层转角处支模时均可接下层框架柱的垂直度控制线来控制误差，从而有效的控制建筑物的垂直度偏差。
6.2土方、垫层工程及降、排水措施
6.1.1土方工程
本工程土方先机械大开挖至基础底板垫层底面处（即-5.990米），然后进行桩基工程施工，最后进行电梯井坑、承台与集水井的土方开挖。其中电梯井坑及大承台采用机械开挖，小承台(基坑开挖宽度小于1m)及集水井土方采用人工开挖。大开挖分两层进行，第一层开挖深度为3米左右，第二层开挖到-5.69米处，预留200～300厚人工清理。因6～9#楼位置处有孤石，因此如果在开挖第二层开挖过程中，遇到孤石，应预留不小于500厚的土方在孤石清除后再最后开挖。对于位于桩孔处的孤石必须彻底清除。孤石采用风钻钻孔，人工打钢堑预裂至体积不超过0.05m3。
第二次土方开挖承台、集水井底设计标高，集水井与小承台采用人工开挖，电梯井坑及较大的承台土方采用机械开挖，人工修整边坡。先进行机械开挖大承台，然后人工开挖小承台与集水井土方。静压桩部位承台土方二次开挖，结合实际情况必须保证管桩中心至四周土方边坡距离至少为900mm，以保证管桩桩头切割机械有足够的工作面。本工程的二次土方开挖必须进行二次倒运。
6.2.2垫层施工
由于本工程人工挖孔桩部位的垫层分两次施工，第一次为挖孔桩施工创造条件，施工50厚C10砼垫层。该部分垫层待挖孔桩施工完毕后，采用风镐破除，清理干净后与基础承台一起浇筑100厚垫层至设计标高。预制桩处的垫层等承台土方开挖完后一次浇筑完成。为方便挖孔桩施工，在9#楼西南面、6#楼东南面静压桩部位浇筑50厚垫层，面积1000m2，作为挖孔桩施工场地。
本工程垫层砼采用商品砼，垫层厚度均为100mm，垫层每边伸出砖胎膜外侧100mm。挖孔桩部位第一次浇筑的垫层采用砼搅拌运输车直接开到施工现场卸料，第二批砼采用场卸料，人工手推车运输或塔吊吊至施工现场浇筑。浇筑前要用人工清理、平整基底，打好标高控制桩，洒水湿润基底，如有积水或稀泥应清理干净，然后按施工流水段顺序施工。先用铁锹大致平铺砼至设计标高，然后根据标高控制点拉线用刮尺将混凝土赶平至设计标高，用木抹子将混凝土表面压实搓毛，待混凝土表面收水终凝前用铁抹子将混凝土表面压光。
6.2.3工程降、排水措施
因本工程土方开挖在冬季进行，雨水较少，因此土方开挖阶段不采取降水措施， 只采取坑内外排水措施。
为了保证施工过程中基坑的渗水顺利排放，在基坑的顶部和底部分别设置排水沟。基坑顶排水沟沿基坑顶部开挖线向外800mm做一圈排水沟，排水沟净空尺寸为300（宽）×300（深），基坑底排水沟沿坡脚线开挖，排水沟净空尺寸为300（宽）×300（深）。集水井设置在四周拐角以及每隔25米设置，采用红砖砌成净空尺寸为800×800×1500（深）。为便于核心筒大承台在土方开挖及施工过程中排水，在核心筒承台中间部位设置一个500×500×300（深）集水坑，表面用1：2水泥砂浆随砌随抹光。
6.3钢筋工程
1、先由钢筋专职放样员按设计施工图和规
