安全防范设计方案.doc

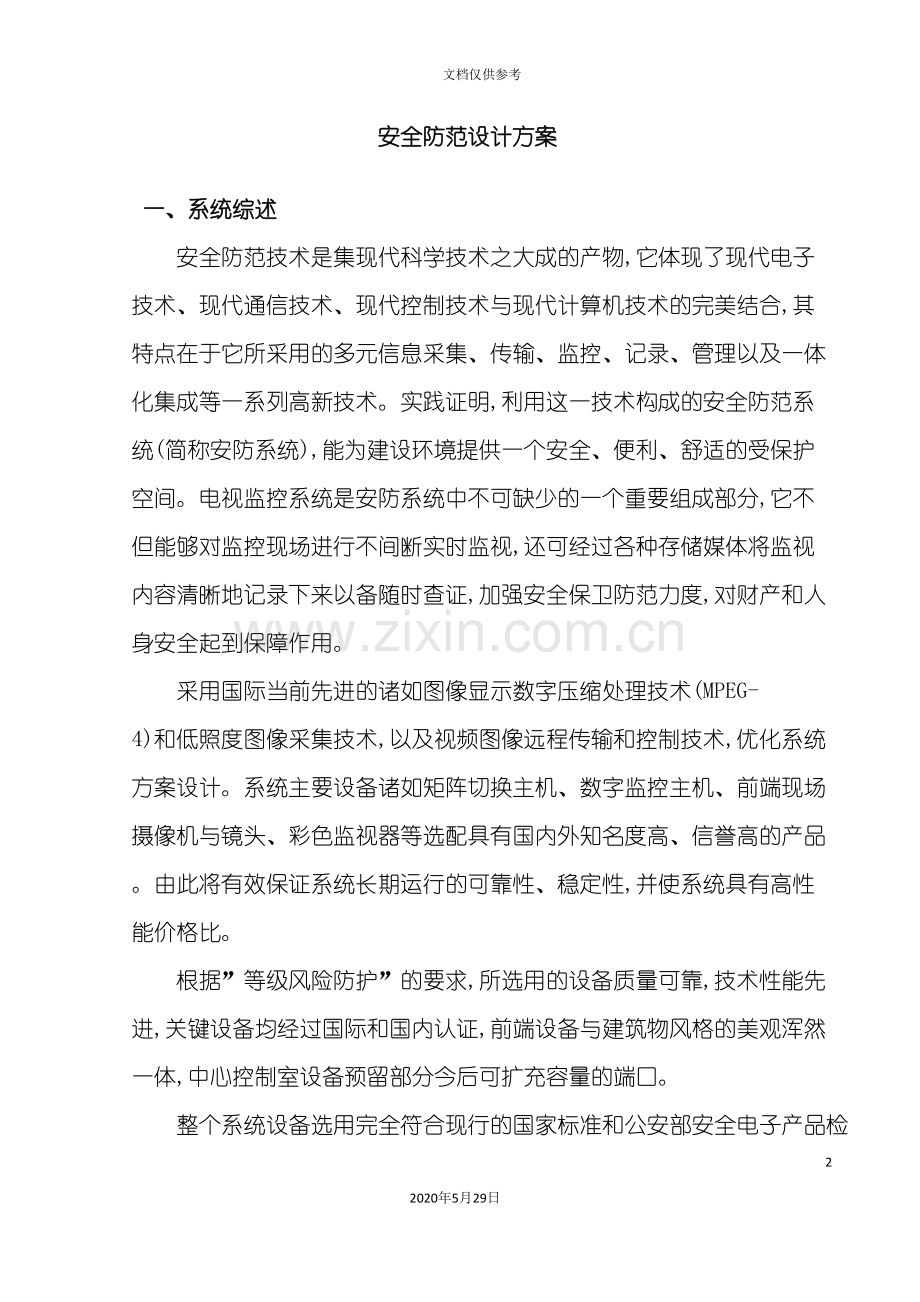

安全防范设计方案462020年5月29日文档仅供参考安全防范设计方案 一、系统综述安全防范技术是集现代科学技术之大成的产物,它体现了现代电子技术、现代通信技术、现代控制技术与现代计算机技术的完美结合,其特点在于它所采用的多元信息采集、传输、监控、记录、管理以及一体化集成等一系列高新技术。实践证明,利用这一技术构成的安全防范系统(简称安防系统),能为建设环境提供一个安全、便利、舒适的受保护空间。电视监控系统是安防系统中不可缺少的一个重要组成部分,它不但能够对监控现场进行不间断实时监视,还可经过各种存储媒体将监视内容清晰地记录下来以备随时查证,加强安全保卫防范力度,对财产和人身安全起到保障作用。采用国际当前先进的诸如图像显示数字压缩处理技术(MPEG-4)和低照度图像采集技术,以及视频图像远程传输和控制技术,优化系统方案设计。系统主要设备诸如矩阵切换主机、数字监控主机、前端现场摄像机与镜头、彩色监视器等选配具有国内外知名度高、信誉高的产品。由此将有效保证系统长期运行的可靠性、稳定性,并使系统具有高性能价格比。根据”等级风险防护”的要求,所选用的设备质量可靠,技术性能先进,关键设备均经过国际和国内认证,前端设备与建筑物风格的美观浑然一体,中心控制室设备预留部分今后可扩充容量的端口。整个系统设备选用完全符合现行的国家标准和公安部安全电子产品检测认证定型产品。二、系统设计原则该系统的设计和实施的过程中,必须始终遵循如下基本原则l 坚持先进性与实用性结合的原则一要努力采用己经推向市场的新技术;另一方面仔细考察新技术的成熟性,新技术的使用环境是否具备,新技术的设备可靠性、可维护性和相关配套设备是否容易购到等一系列问题,以最大限度地保护用户的投资。l 坚持系统良好的整体性与集成化系统有高的集成度又有简洁科学的体系结构,减少中间环节。以保证系统能高效运行,又能稳定可靠地工作。l 确保系统的开放性、可扩展性、可维护性系统支持有发展潜力的硬件、软件环境,具有科学的模块化结构和良好的开放性、可集成性,从而保证系统有良好的可扩充性。可维护性,以期获得较长的生命周期。l 确保系统的可靠性与安全性系统的可靠性和安全性是本系统成功与否的关键。本系统的防范等级、风险等级和工程等级均为二级。从系统设计上就应该充分考虑保证系统的安全性和可靠性,可确保系统天小时稳定地不停机连续运行。l 坚持保密性原则由于本系统的特殊性,设计单位应对参与设计人员进行保密教育,严格遵守中的各种有关保密规定。 三、设计依据l GA/T75-94 l GB50198-94 l GB/T50312- l GA/T74- l GA/70-94l GA308- l GB/T50314- l GA/T367- l GA/T367- l GB 10408.1- l GB 10408.4- l GB15207-94 l GB/T16677-1996 l GB15210-94 l GB16796-1997 l GA 379.1到.10- l GB7401-87 l GA/T70-94 l GB4706.1-1998家用和类似用途电器的安全通用要求;l GB/T14536.1-1998家用和类似用途电自动控制器通用要求;l GB/T14536.13-1996家用和类似用途电自动控制器电动门锁的特殊要求的规定;l ISO 10536和ISO14443/A国际标准l DBJ084795l JGJ/T16-92l GBJ232-82l 局域网IEEE 802.X规约;l TCP/IP协议;l ;l GB 4943- l l l l 其它相关标准、规范及招标文件四、闭路电视监控系统方案1、系统概述1.1引言各摄像机采集的摄像信号经过同轴视频电缆传送至各自的监控中心,经过矩阵控制器,将视频画面显示到监视器和等离子电视上,保安值班人员经过监视器,及时发现可疑的迹象,以便及时采取行动。同时硬盘录像系统将视频图像储存在硬盘中,可灵活的记录和回放,和视频矩阵构筑一个功能完备的大型模拟数字相结合的综合安防系统。l 主要特点 数字模拟综合解决方案,侧重于需在控制室内对监控现场图像进行实时监看的需求(即需要满足高质量的图像显示与灵活的切换显示模式),适用于大型或超大型监控系统; 此方案应该是当前大型监控系统较为通用的方案,既保持有传统的矩阵控制与屏幕墙高质量图像显示,又有先进的数字录像、网络传输和一体的矩阵多媒体控制; 每路图像均可进行实时录像、内部视频动态侦测报警录像、外部报警联动录像; 经过网络调看或控制任意图像; 防盗报警系统与电视监控系统之间的相互联动与高度集成。l 该安全防范系统及配套设备完成后拟达到如下要求 配合日常工作管理,起到科学管理-安全防范的双重作用。 显示所有摄像机画面,固定监视大厅、楼梯前室、门厅、走廊、收费窗口、电梯、重要出入口以及其它保安要求较高的地方。 存储任何时间重要监控现场的录像资料。 对于重点区域进行防范,可防止人员非法进入防范区域。 选用设备符合经济性、可靠性、实用性原则。l 产品选型本次产品主要选用AD、ADEMCO、英国恩讯等安全防范领域国际、国内知名品牌,整个系统的设计和配置按如下技术指标要求(在摄像机的标准照度情况下): 监控主机电视制式:625/50PAL/D 平均无故障时间MTBF 0小时 报警系统漏报率为零,误报率2% 监视器符合UL认证标准和FCC的A等级限制规定 摄像机符合UL1409安全标准和FCC的A等级辐射标准 半球或枪式摄像机,黑白水平分辨率480线,彩色水平分辨率480线;黑白照度0.1 LuxF1.2,彩色照度0.5 LuxF1.2;信噪比大于48dB(AGC关闭)。 一体球型彩色摄像机,64个预置点以上,信噪比大于48db。 控制箱符合UL1076安全标准和FCC的AA级认证 监视图像质量按”五级损伤标准”主观评定不低于4级 图像画面的灰度不低于8级 图像水平清晰度彩色电视系统400TVL 视频信号输出的幅度=(10.3)V(p-p值) 相对应4级图像质量的信噪比符合相关的规定,系统在低照度使用时,监视图像应达到可用图像,其系统信噪比40dBl 系统设备的设计、制造、安装、测试和调试运行,适应在河南地区气候条件下长期工作。 温 度:-25 +45 相对湿度:0% 95% 电 源:交流50HZ,220V+10%, 环 境:温带季风气候,冬季寒冷干燥。1.2数字化安防特征与优势l 所有信息均能够数字化数据形式经过IP网络传输,有效利用现有的网络资源,大大降低了系统布线的工作量及系统维护量,系统既具有一定的先进性,又可充分节约投资成本;l 分布式多级控制结构,整个系统具有组网灵活、扩充便利的显著特点,不但符合现代控制理论,且具有强大的发展和升级潜力;l 系统突出综合集成能力,经过软件的内部集成控制,几乎是无缝地将报警和电视监控两大系统紧密融合在一个系统内,实现报警与监控系统之间的相互联动和相互控制;l 系统既涵盖了传统安防系统的所有功能,又具备传统安防系统无法比拟的数据处理能力和多媒体可视窗口显示效果以及直观简便的操控能力;l 引入全新的数字矩阵监控概念,将所有经过局域网相连的分布在不同地点的各个控制子系统虚拟成一个结构灵活、组合方便、功能完整的大型矩阵控制系统,能够任意在网络内的任一场所建立多个总控管理中心、分控管理中心,并可完全与模拟监控系统一样在每个管理中心建立切换显示的屏幕墙;l 各分控子系统既可独立运行,又可组网统一运行,满足不同用户的综合安全防范要求;l 总控中心经过网络集中控制报警、监控等多个子系统,网络内所有前端设备可经过网络集群管理软件平台进行远程集中统一设置和控制管理;l 安防系统的各种信息均采用网络传输、数字化形式存储,各种信息经过内部局域网络共享,因此非常便于用户进行综合管理系统的进一步集成;l 采用纯数字结构,符合各行业各部门数字信息化建设的发展要求,适应新形势下社会需求,与长远发展相统一;l 系统浓缩了多项现代科技精华,这种分散控制集中管理的系统体系结构,不但结构简单,施工便利,可靠性也极高。l 数字安防提高了智能安防的程度,实现了安防信息和资源的充分共享,提高了系统的优化程度。l 数字安防是数字城市的基本单元,数字安防的建设为数字城市的建设创造了条件,为电子政务、电子商务、物流等现代化技术的应用打下了基础。2、综合安防系统建议方案2.1系统主要功能 对重要部位进行实时监视,多路现场监视图像可在控制室的多台监视器上以多种形式切换显示。 当报警信号发生时,系统可完成一系列的联动控制:根据需要打开报警现场的灯光,调整摄像机对报警现场进行摄像,将报警现场图像迅速切换到监视器上,启动录像机进行实时录像,同时发出报警提示音。 全面、有效地录制保存各监视现场的图像信息,对主监视器图像进行实时录像(可由报警信号触发),对双工数字图像处理器输出信号录像,并可回放。 被授权的系统操作员能够设置授权范围内各系统的操作控制权限、监控范围和系统参数;每个操作员可在任意一个操作键盘上对其操作权限范围内的设备进行操纵控制和图像调用。 所有摄像机的视频和控制信号均连接至主控室的视频矩阵切换器和控制主机上,在设定的监控范围内,能够对监控对象实施连续不断的跟踪监视。 在系统参数设置允许的条件下,可将任一摄像机的图像均可切换到系统的任一监视器上显示。 系统的硬件连接和软件设置需简单易行,能够对系统配置在线修改,只需重新启动系统控制主机即可使更改的系统配置生效。 系统程序化管理功能:系统设置和所有功能均应经过系统软件编程实现,经过编程能够完成各种控制参数的设定、用户操作口令的设定,操作优先级别的授权等。最大限度地利用系统硬件实施最有效的控制,为操作者带来更多的方便和灵活性。 控制主机能够对所有主控键盘、现场摄像机、监视器进行编程设定(包括时间、日期、字符、文字名称显示的设定、插入和控制),实现对监控范围内视频图像的单控、组控、群控,并可根据程序的设定完成巡检路线上的连续监视和设定。 手动控制功能:操作人员能够经过控制键盘、鼠标或操作杆完成对任意一台摄像机的控制。包括对云台的水平转动、垂直移动、镜头的变焦对焦、光圈等控制。 菜单管理:系统提供系统设置和维护所必须的菜单管理界面,包括视频输入设置、视频输出设置、操纵键盘和操作控制级别设置、系统集成通讯协议及相关软件设置、系统输入输出设备设置等。 用户具有编程操作:摄像机的选择、监视器的选择、辅助输出设备状态的控制、前端云台控制、系统显示字符、时钟的显示等。 系统逻辑编程:操作员能够对整个系统进行逻辑编程,自动响应系统内各种状态,辅助输出控制设备状态、视频丢失报警状态、操作员登录、以及系统时钟或其它系统变量等。 动态视频编排和摄像机逻辑选择:系统摄像机输入不拘泥于摄像机的物理输入顺序,能够按照业主自定义的区域或设定的顺序快速选择摄像机,系统赋予每一台摄像机一个逻辑编号,操作员按照摄像机的逻辑编号选择摄像机。 安全巡检:系统能够设置安全巡游路径,使切换顺序能够跟踪安检人员的巡逻过程。 视频输入分组:系统能够对视频输入进行分组,按照系统设定的操纵键盘控制级别,限定某一操纵键盘切换调用特定范围内的前端摄像机画面,或限定某一操纵键盘控制特定范围内的前端云台。 视频输出分组:系统能够对视频输出进行分组,操作人员按照设置的操纵控制级别只能切换同组的监视器画面,防止对其它分控机房监视画面或操作人员的干扰。 视频丢失检测:系统具有实时对输入的视频信号进行检测的功能,当输入的视频信号低于某一设定值时,表明前端摄像机或线路故障引起视频丢失或信号严重损失,系统将发出报警信号,提醒业主及时检修。 系统信息记录:所有的主系统的事件都应被记录并存储在磁盘中,以备以后调用,以防有害的伪操作。 系统信息记录打印机:系统能够连接实时记录打印机,将系统发生的每一个事件和信息记录打印输出。 系统高级接口:系统提供有10lOOM以太网接口或 RS一232C串行接口,以便与门禁系统等进行联网。 录像回放功能:系统能够完成对任意一路视频图像信息的录像回放功能。 操作优先级:系统可按多种方式设定控制优先级别,支持以摄像机、操作键盘、操作人员登录口令等设定操作优先级别。 系统自检:系统实时对本监控系统进行自检,系统的所有模块插板均有指示灯显示其工作状态,出现故障提醒操作人员及时检修。 系统信号为PAL或NTSC制式,每秒25帧,与中国国内电视制式视频系统相同。 性能卓绝的视频矩阵切换:所有视频输入信号均可由视频矩阵切换器进行手动/自动切换控制,而且有编程和报警切换功能。系统具有能够管理固定式、智能半球型、一体化球型摄像机的功能。即便矩阵主机发生故障时,由AD2116控制键盘自动切换到经过键盘码可对现场球机直接进行控制,不受主机影响。 为其它系统服务:系统可经过以太网络接口或计算机串口为其它软件系统(如BA、FA软件系统)提供与前端各子系统之间的通讯转发服务,确保其它软件系统对前端各个子系统的辅助控制与管理。l 系统主要功能简述 前端摄像机摄入的彩色视频信号引入控制室后,根据监控区域的重要程度划分为两大部分即重要区域和非重要区域,非重要区域的视频信号直接接入矩阵切换控制主机,重要区域的视频信号经过视频分配器将视频信号一分为二,一路接入矩阵切换控制主机,另一路接入嵌入式硬盘录像机。将彩色监视器连接到矩阵切换控制主机视频信号输出端,经过矩阵切换控制主机的控制键盘操作可将输入的视频信号进行任意分组切换、点切换、或经过设定的不同切换序列等方式在监视器上显示,可依据实际的具体区域划分,也可将所有区域划分成不同的切换组,经过操作,在不同的监视器上同时进行顺序切换;同时经过控制键盘可遥控操作前端全方位摄像机的云台转动及镜头变倍变焦等动作。 在多媒体管理中心主机上,经过鼠标的操作可实现与矩阵控制键盘相同的日常操作功能。将矩阵切换主机的监视器输出信号接入到多媒体管理中心主机中,经过设置和相应的操作,能够将接入到矩阵切换控制主机输入中的任意一路图像调到多媒体管理中心主机中的视频输入上。对于接入数字主机的任意一路全方位的摄像机或一体化球型摄像机,经过鼠标操作可遥控前端全方位摄像机的云台上、下、左、右全方位的转动及镜头拉远、拉近,放大、缩小等动作,从而对监视场所进行全方位、更细致的监控。 EN-1616R嵌入式硬盘录像机具有完善的时间表设置功能,可根据正常的工作时间进行设置,从而让系统在规定的时间段内自动进行录像工作,在规定外的时间段内停止录像。这样简化了操作和管理过程,系统可在无人值守的情况下自动工作,避免了因为人为的疏忽而使系统没有正常运行的情况。系统最大总资源为400帧,可确保16路主机每路的录像资源为25帧/秒,系统可在多路视频同时实时显示情况下,同时进行实时录像与多路现场同步录音,录像资料回放时不丢帧。 在实际的使用当中,有的视频监控区域中并不是一直有人员活动,从节约存储空间和经济角度考虑,最佳的方式是监控区域有人员活动时启动录像,而在无人活动时停止录像以节约存储空间。EN-1616R嵌入式硬盘录像机具有的画面移动检测报警功能正好可满足上述要求,对于特定的场合,可将相应区域的摄像机设置成移动目标检测报警方式,经过对该摄像机监控的全部区域或局部区域进行设置,使其在图像画面有活动时进行录像而在图像画面静止时不进行录像。考虑到在某些特殊情况下,报警发生前一段时间内的现场情况可能比报警发生后的现场情况更为重要, EN-1616R嵌入式硬盘录像机还特别设计了10-180秒的报警事先预录功能,从而为报警现场不遗漏任何可疑情况奠定了基础。经过视频移动检测功能的设置,系统基本可在不增加任何设备的前提下实现防盗探测器同样的作用(夜晚时,需提供灯光以维持摄像机的正常工作),充分发挥了数字化的优势和特点。 报警系统的报警控制主机只能发送简单的报警信息代码,要将报警信息代码翻译成详细的中文信息或用多媒体甚至电子地图等直观方法显示,需配备相关的软件及硬件;而单独的电视监控系统只是被动的录像,记录相关的视频信息。从两者所起的作用来看,我们所期望的理想情况是在无需人为干预下,防盗报警系统可及时反映现场报警情况,电视监控系统可为报警现场进行及时现场录像,使电视监控系统与防盗报警系统两者充分结合起来,而且经过输出设备与灯光照明系统进行联动,这样就能够做到既实时反应了报警信息又准确记录报警现场情况。EN-1616R嵌入式硬盘录像机即是根据这一思路,在系统软件内部做了两者之间的集成。在现场处于无人值守的状态时,使防盗报警系统和电视监控系统工作在设防状态,当有人非法进入防盗探测器监控的区域时,防盗报警控制器一方面会将报警信息直接送到数字主机中,主机根据系统设定立即将矩阵相关输入摄像机画面切换到多媒体管理中心主机的指定输入通道,并自动启动对该通道报警录像,与此同时,多媒体管理中心主机和硬盘录像主机会自动控制打开相关区域的灯光照明系统,一方面对非法入侵人员进行威慑,另一方面为电视监控系统摄像提供灯光照明。 多媒体管理中心主机具备强大的网络功能。可将其直接接入到内部局域网,在主要管理人员的办公电脑上安装并运行网络客户端软件或直接经过IE浏览器,即可任意调看监控系统内矩阵主机所接入的任意摄像机的实时图像,并可经过遥控前端全方位摄像机的云台上、下、左、右全方位的转动及镜头拉远、拉近,放大、缩小等动作。系统还能够经过设置,设定任意网络客户端的调看权限,即哪几路能够在这个网络客户端上调看、哪几路不能调看,从而使管理更趋严密和规范化。 硬盘录像主机具备完善的用户登陆与管理制度,经过用户权限的划分与设置,能够规定不同操作人员的不同操作权限,权限越低,可操作功能越少而且不能越权操作。经过严密的用户管理制度,一方面能够防止在有异常情况发生后,人为因素造成的记录丢失,另一方面,可防止人员的误操作,更改了预先设置的运行参数,造成系统的不正常运行。系统具有二级自动锁定功能,第一级是在规定的时间内无任何操作,系统会自动进入锁定状态,如果要进行操作,必须具备相应的权限,系统才会解锁;第二级是密码防猜锁定,若有人试图猜测高级别登陆用户名称与密码,只要连续三次输入错误,系统即自动锁定,并发出现场警告。2.2系统方案论述在闭路电视监控系统中,整个系统分两大部分,一是现场监控端,二是网络客户端。现场监控端由闭路电视监控系统与防盗报警系统构成,在本推荐方案中,CCTV闭路电视监控系统由室内球型云台变焦摄像机,手术室无影灯处一体化变焦摄像机,重要手术室场景广角彩色固定半球摄像机,大楼重要出入口、楼梯及电梯前室彩色固定半球摄像机,电梯专用彩色摄像机组成前端图像摄取系统。闭路电视监控系统的视频信号由前端摄像机直接送至安全防范监控室,接入视频切换矩阵,视频切换矩阵受控视频输出在辅助跟随器的管理下经视频分配器分别送入硬盘录像机和监视墙及各层分控。矩阵的视频输出口可将视频信号送至监视器,实现通用巡视切换或成组同步切换功能;硬盘录像机记录全部视频输入信号,其输出信号作为视频切换矩阵的输入,由视频切换矩阵统一管理,可实现以多画面分割(16画面、9画面、4画面等)或单画面型式在监视墙上任意监视器上或各层分控回放显示。3、综合型(模拟+数字)安防系统设计 4、系统选用设备的详细资料4.1多媒体计算机l 产品描述一款极其经济,可靠的台式PC,为追求高价值的企业带来卓越的性能和精良的品质,满足了她们大多数基本计算的需求。这些PC是功能全面的真正商用PC,可为入门级用户带来超凡的价值和出众的性能。为轻松处理众多基本业务应用和要求提供一个设计精心,性能出众的作业工具。l 品质与可靠性相得益彰,确保卓越的性能经过苛刻的惠普测试和验证流程,确保了出众的品质和可靠性已进行了大量各类经过认证及现有PC组件的兼容测试l 行业标准PC组件和规格采用最新行业标准PC组件配置而成,可处理基本业务计算应用和要求这些系统符合桌面管理接口(DMI)规范-主要行业准则,确保所购产品易于在大型企业环境中集成,管理。l 最新操作系统采用最新Microsoft操作系统:WindowsXP Home或WindowsXP Professional.那些为简单,基本应用寻求真正低成本商用工具的企业可能使用特性丰富的Turbo Linux 7.0操作系统。可根据您的IT环境,随意选用。l 集成Intel显卡和全面的多媒体功能经过Intel和Broadcom等技术行业领先企业制造的集成系统板组件,提供集成显卡,音频和网络连接。每个系统均配置一个多媒体光盘驱动器,从而更好地满足了您的计算要求。从一个基本CD-ROM驱动器,一个CD-RW驱动器或最新CD-RW/DVD组合驱动器中,随意选用。l 易于安装,易于使用正面USB接口,便于触及。可用PCI插槽和5个驱动器机架便于扩展。l 惠普久负盛名的服务和支持所有产品均享有惠普服务与支持机构提供的强大支持。一起提供的还有全面,灵活的保修和HP CarePAQ选项。外形立式台式芯片组Intel 865G处理器Intel Celeron, 带有400MHz FSB256KB二级高速缓存(安装于2.0-2.4GHz机型)Intel Pentium 4,带有533MHz FSB, 512KB二级高速缓存(安装于2.4-3.06GHz机型)含超线程(HT)技术的Intel Pentium 4处理器,带有800MHz FSB、512KB二级高速缓存(安装于2.4-3.0GHz机型)内存256MB、256MB、512MB或1GB DDR-Synch DRAM PC2100、PC2700和PC3200 (单通道或双通道配置)最大内存4GB DDR-Synch DRAM硬盘40GB-160GB SMART III Ultra ATA/100硬盘驱动器可拆卸介质1.44 MB磁盘驱动器、USB HP Drive-Key、48倍速CD -ROM驱动器、48X/24X/48X CD-RW驱动器、带有+R Read的16X/40X DVD-ROM、48X/24X/48X/16X组合CD-RW/DVD-ROM驱动器扩展托架2个外部,5.25英寸2个外部,3.5英寸2个内部,3.5英寸2个外部,5.25英寸1个外部,3.5英寸2个内部,3.5英寸扩展插槽1个全高、全长8X AGP 3个全高PCI 1个超薄8X AGP、3个超薄或2个全高PCI (如果使用扩展卡)内存插槽4个DIMM显卡Intel Extreme Graphics2 (集成Intel 865G 芯片组)音频SoundMax数字AC97集成音频,带内置扬声器网卡惠普集成的Broadcom NetXtreme 千兆位以太网背面I/O端口和接头4个USB 2.0端口、1个标准串口、1个可选串口、1个并口、2个PS/2端口、1个RJ 45端口、1个VGA端口、音频输入/输出端口正面I/O端口和接头2个USB 2.0端口、耳机和麦克风接头输入设备快捷访问键盘、双按钮滚动鼠标操作系统Windows XP Professional SP1、Windows XP Home SP1、Windows SP3、Mandrake 9.1 Linux安全性标准Kensington 锁支持、标准固定环、可选键控安全锁、可选端口控制支架(保护背面i/o 设备和背面USB端口)、可选智能外壳锁和传感器、USB 2.0 端口可经过BIOS 设为禁用外形尺寸(高x宽x长)14.5 x 6.88 x 16.31英寸36.8 x 17.5 x 41.4厘米5.45 x 15.25 x 17.95英寸13.8 x 38.7 x 45.6厘米功率240瓦240瓦保修3年部件、1年人工和1年现场服务4.2视频矩阵l 产品描述此产品具有强大的系统功能,适用于所有安防系统,可利用预配置功能确保最高的可靠性,而且其模块化结构更易于安装、操作和扩展。代表了视频矩阵切换系统的顶尖技术,同时还保有很高的性价比。采用先进的微处理器技术,可实现安防自动化,即使一名操作人员也可控制整个多达1024路视频输入和128路视频输出的CCTV系统。在自动安防系统中,用户能够预定义能够分别在单个监视器上执行的通用巡视和成组切换。为了最大程度地确保安全,能够使用视频环接模块扩展原始视频信号,向DVR或其它存储设备输出并记录。基于Windows的系统设置软件大大简化了初始安装过程和方便了后续系统参数维护。矩阵系统经过RS-232数据与控制器或PC机进行通信。整个系统能够网络化,由一个主站点经过以太网协议控制。为实现产品的网络化而且由以太网来控制,外置CPU板应运而生。软件提供具有系统键盘所有功能的虚拟屏幕键盘,更进一步简化了系统操作。能够给用户分配不同的管理权限,进一步加强系统安全性。l 技术指标 (全配置系统) 视频指标 视频输入0.5 2.0 VP-P 复合信号, 75OHM 复合信号最大输入路数1024视频输出1 VP-P 复合信号, 75ohm 复合信号最大输出路数128频谱响应0.5dB 5Hz 12MHz增益额定值 (1dB)微分增益1.0% 微分相位40dBDC 级别(视频信号)0 V带宽17MHz切换速度16ms (典型值)存储期限至少5年屏幕显示项目视频输入数目,日期/时间,视频输入状态标题(最多16个字符),监视器状态 键盘连接 控制协议RS232,可选以太网功能端口数目10(可扩展至40)连接类型10针RJ45连接器 网络以太网连接 数据接口RJ45 BNC连接 高速数据线RS232,可选以太网功能外部同步输入/输出BNC连接器编程监视器BNC连接器 电源输入电压230V/50HZ 120V/60HZ功率60 W 机械指标尺寸(HWD)266(H)483(W)457(D) MM10.5(H)X19.0(W)X18(D)重量23.1 KgCPU尺寸89(H)483(W)457(D) mm;3.5(H)19(W)18(D) mmCPU重量3Kg安装方式支架安装颜色黑色 环境指标温度060(32F140F)湿度090%RH(无冷凝) 认证FCCPART 15,CLASS ACEIEC60950IEC55022IEC55024ULUL60950 ISO 9001: 4.3综合安防管理中心软件l 产品描述是一套图形化用户界面的软件包,集中管理和操作整个安防系统。内置的各组模块可经过串行口分别与AD的视频矩阵切换器、报警主机、多画面处理器、门禁主机进行通讯,实现对整个系统的管理与操控。在功能模块之间切换无需退出程序界面。经过鼠标点击,可对各硬件设备进行参数设定,提供了功能强大的事件处理能力,能实时调看任一细节的电子地图并显示活动的图像信息;另有操作指示小图标,用来帮助用户更快、更好的完成工作。用户经过功能超强的门禁控制模块,可实时了解门禁系统的一切细节信息,例如持卡人的影像资料和当时的现场监控图像。另外还包含许多优点:密码登录保护不但提供密码登录,更可确定不同用户的系统使用权限。当配有适当的视频捕获卡时,软件即可支持实时画面显示。内置模块使用户方便控制多画面处理。是当前为止集成度最高的安防管理软件,当用户完成软件的安装与设置,那么(删除)一切就尽在掌握之中了。l 系统需求PC平台的最小系统配置:硬件配置:Celeron 300或更快的CPU,64M RAM,SVGA显示器,1024x768显示分辨率,带声卡(可选)。操作系统:Win98/ 或更高版本通讯口要求:1个串行口(如果安装多控制模块,则需要更多串口)1个并行口操作设备:鼠标或键盘视频卡:使用AD推荐的视频捕获卡l 功能特性 全中文界面 基于一个数据库平台一站式集成 对工作站之中 CCTV、出入口控制、内部通讯、报警等进行综合全面控制,经过LAN/WAN/ATM/DDN对硬盘录像系统的控制,即可构筑数字+模拟的安防双系统 经过键盘、鼠标器以及触摸屏实现控制 完善的 CAD程序供用于自行绘制楼层 平面布局及环境地形图 配有用于摄像机、监视器、云台、门、灯光、画面分割器及 VCR等控制的图形库 自动晌应报警生成报警区域平面图,并取出相应视频信号 报警事件登记与报告 实时视频图像显示 工作于Windows高分辨率(1024 *768)方式 l 软件性能 操作者口令进入以及访问优先级划分。 矩阵切换器控制-最大可达到九个系统(要求装备串行口扩展板 DigBoard) 摄像机控制-最多可控多达1024个用于每个AD C矩阵系统的摄像机。 监视器控制-最多可为AD2020/AD2040矩阵系统控制256台监视器。 操作口令-超过1024个 级别分配-16个级别的控制,优先权和报警接受分配至操作口令内。 地形图-可控7200幅。 地形图级别-无数目限制 地形图内的目标-可控255个 地形图内的标识(图标)数量-256个 图标库-用户可选的图标:固定摄像机、PTZ、球形摄像机、预设目标、普通警报、暴乱警报、呼入按钮、汽车检测、门检测、读卡机、旋转门、视像ID、铁闸门、卷帘门、灯光控制、通讯、四画面分割器、VCR、可视电话、用户以及地形图呼出 系统最初安装规模: 接近2Mb。 图形和插图规模: 典型32Kb。 捕捉视频图像规模:50Kb-1 3Mb(视压缩选择而定)。 一体化的图形系统工作站 是一个图形保安系统管理器,可给AD公司矩阵切换系统、硬盘录像系统通道控制系统、内部通讯系统及本工作站系统内的其它设备提供完整的控制服务。 完善的矩阵系统控制 为矩阵切换系统提供完整控制。单个的工作站可为最多九个独立矩阵切换系统提供控制。4.4主控键盘l 产品描述系统键盘兼容所有AD矩阵切换器,能够进行视频切换,菜单编程,摄像机选择,用户登录,报警确认,镜头控制和成组切换的操作等。键盘能够经过RS485或曼彻斯特码与高速球或解码器直接相连。键盘上的三维操纵杆可控制定速或变速的云台或快球。按键可控制电动镜头的光圈(开/闭),变焦(远/近)和聚焦。所选的摄像机编号,监视器编号和输入编号都可在的LED显示区显示。另外,内置蜂鸣器,会在收到报警后发出报警声。用户可选6种不同的通讯速率来匹配不同的矩阵切换系统。两个状态指示灯显示当前系统运行状态。l 特性三维变速操纵杆,可控制变速云台,变焦镜头和高速球机预置位,花样扫描以及辅助控制提供RS485和曼彻斯特码,可直接控制球机和云台解码器镜头,巡视,成组切换控制报警确认功能锁定系统编程用户登录功能,LCD显示l 技术指标 通讯协议RS232EIA232-D,CC(ITTV.24)RS485输出EIA485曼彻斯特码可选波特率 2500,2400,4800,9600,19200,38400 电器指标电压 230/250VAC,50/60Hz功率4.5W 机械指标尺寸61.6(H)x 330(W)x 200(D)mm2.43(H)x 13.0(W)x 7.87(D)重量3.5Kg颜色黑色 环境指标工作温度(室内型)0 40(32F 104F)湿度(室内型) 0 90%RH(无冷凝) 认证FCCPART 15,CLASS BCEEN50082-1,EN55022,EN60950UL UL20444.5嵌入式硬盘录像机l 功能特点 多路视频信号多画面实时显示,实时录像和回放; 支持现场音频监听,音频同频录像; 实时显示系统状态,自动跳过损坏硬盘录像; 死机自动重启和来电自启动; 支持级联与堆叠; 并可与后台集中管理平台对接,形成大型网络监控管理系统。l 功能模块 监视及录像* MPEG4实时动态压缩,可选D1及CIF分辨率录像;* 定时和手动录像,支持预录像;* 提供硬盘循环录像管理及网络冗余备份。 云镜控制* 支持多种解码器及矩阵控制。* 支持网络遥控管理。 录像回放* 以时间、通道、事件及文件名检索;* 回放和录像双工操作;* 时间/日期和字符叠加,画面局部遮蔽;* 单/多路满屏回放。 报警和移动侦测* 提供报警和移动侦测角发录像和语音提示功能;* 动态侦测、运动目标报警;* 支持报警和移动侦测联动关系的万能设置。 网络监控
