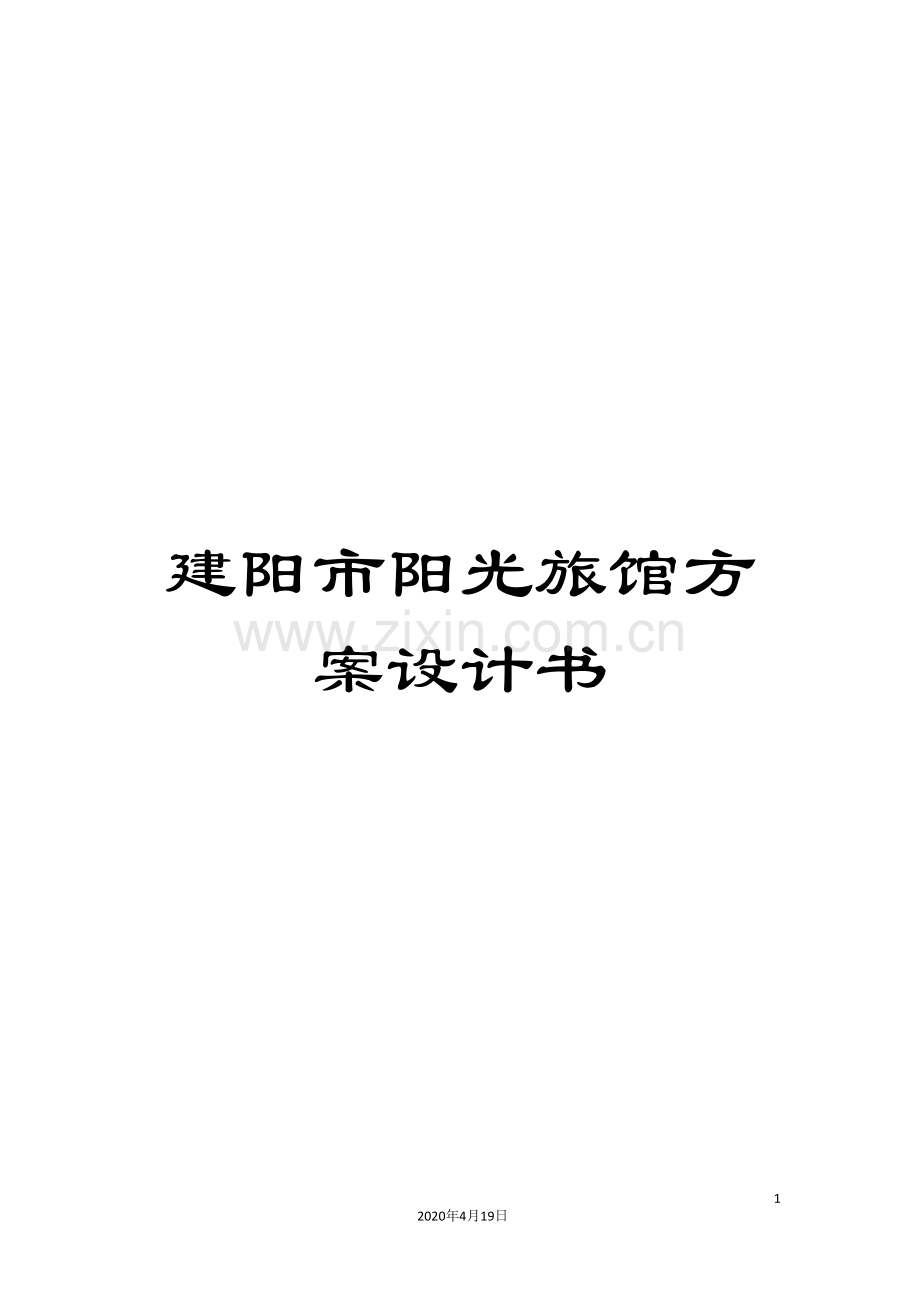

建阳市阳光旅馆方案设计书

37
2020年4月19日
文档仅供参考

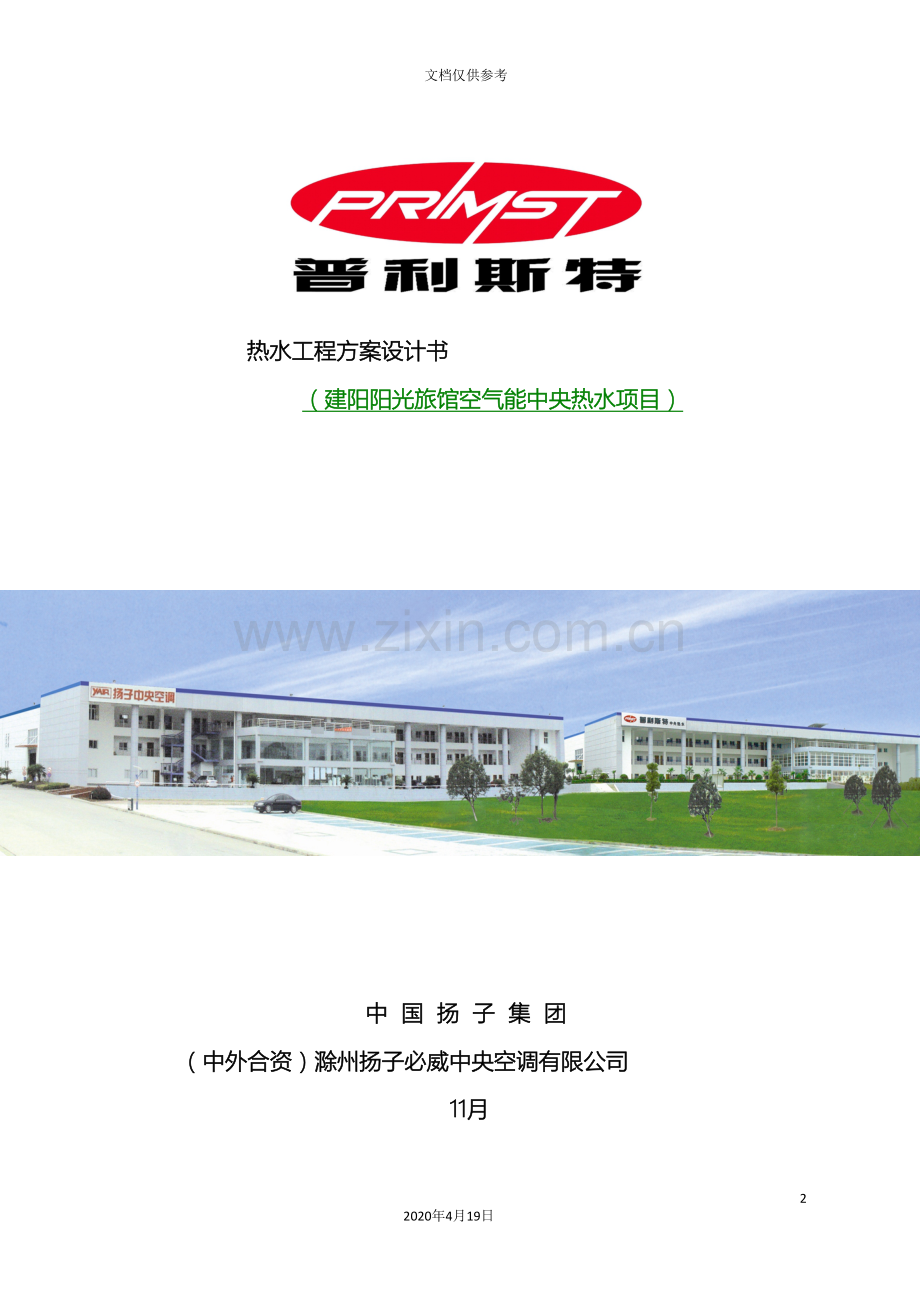

热水工程方案设计书
（建阳阳光旅馆空气能中央热水项目）

中 国 扬 子 集 团
（中外合资）滁州扬子必威中央空调有限公司
11月

目 录

第一章 公司简介

第二章 空气能热水中心机组概述及工作原理说明

第三章 空气能热水中心经济性分析

第四章 空气能热水中心机组方案设计说明

第五章 工程报价

第六章 售后服务

第七章 普利斯特全国部分销售业绩表

第一章 公司简介
扬子空调总公司是一个有着二十年专业制冷技术、国内最早的空调器生产企业之一。公司位于安徽省滁州市扬子工业开发区内，毗邻蚌宁高速公路。公司总占地面积400余亩，拥有员工1200人，其中各类工程技术人员近400人。现拥有26条零部件生产线、12条总装线和3条多功能检测线。当前年生产能力为：家用空调240万套、中央空调50万冷吨、空气能热泵热水器30万台，是当前国内大型的专业暖通和制冷设备制造企业和OEM基地之一、也是国内致力于空间环境工程研究和节能环保技术研究最具潜力的企业之一。
，扬子空调成功地进行了体制改革，使企业焕发了勃勃生机，跨入了高速发展的崭新轨道。 ，扬子空调兴建一座占地400余亩的新型生态工业园区。一期工程包括商用空调生产基地、家用空调第二生产基地、办公大楼、技术中心和营销中心。二期工程包括钣金、电控、塑件和铜管加工等主导零部件生产基地，以及仓储物流中心。建成后的扬子空调新工业园区成为华东地区最大的空调整机及配套生产基地之一。从改制至今的8年时间，扬子空调遵循“品位生活、品质共享”理念，以向客户提供最好产品和服务为宗旨，胸怀梦想，开拓创新，紧密围绕“同心多元化”的经营发展战略，形成家用空调、商用空调、空气能热水中心三大产品格局、六大事业部独立核算经营的发展模式。
公司拥有1个省级技术中心，下设3个产品研究所，1个工艺研究所、1个工程研究所和6个国际标准实验室。
省级技术中心负责多学科、跨领域综合项目的研究、应用与推广，开展基础科学研究，跟踪国际制冷、热泵及相关产业的新技术、新工艺、新材料和新方法，开展产、学、研合作，为企业的产品规划、工艺研究、质量攻关等技术工作提供支持；产品研究所负责产品的设计、试制、试验、改进等工作，根据国际、国内市场需求和企业总体发展战略，组织、实施产品研发工作，研制、储备适合不同国家和地区的各种家用/商用空调及空气能热泵热水器产品。国内一流水平的空调检测试验室和可靠性试验室，能够对国家标准规定的所有项目进行检测，满足从家用到商用、从标准工况到恶劣工况的全性能检测和相关试验，并与美国ARI标准、日本JIS标准兼容，为开发出高质量的、满足不同需求的产品提供了可靠的保证。公司还拥有美国OAK换热器生产线、日本AMADA数控钣金生产线、德国瓦格纳喷涂生产线、德国莱宝检测设备等，为高品质的产品提供了必要的硬件保障。公司本着“科技创新、品质一流、主动服务、持续改进”的质量方针，全面实施ISO9000国际质量管理标准。秉承“为客户创造价值”的服务理念，为用户精心制造高品质的产品，提供主动、真诚、优质的服务。公司奉行“以人为本”的管理理念，不但拥有数百名从事制冷、暖通、电气、机械等方面专业技术人才，而且拥有一支经验丰富高素质的工程及售后服务队伍，更有一个充满活力、富于挑战、团结务实的管理团队。
公司自 8月起，全面建立事业部制经营管理模式：
1、家用空调事业本部：多年以来，扬子家用空调以优异的品质和完善的服务享誉海内外，早在1995年8月，扬子空调在安徽省机械行业首家经过ISO9002质量体系认证；1997年，扬子空调获得德国GS认证和欧盟CE认证； ，扬子空调全系列产品均经过CCC强制认证，并全部获得“国家免检产品”称号！ 扬子空调自行研发的环保空调（R407C）成功登陆欧洲，填补了省内空白。 ，扬子空调的研发技术再次取得重大突破：作为国内纳米应用技术的十家发起成员单位之一，扬子空调和上海交通大学国家纳米实验室合作开发了“纳米光催化”空气净化技术，并成功应用到家用空调和中央空调上。结合扬子空调现有的先进空气净化技术，将空调器的健康和环境保护功能提升到一个新的高度---“RE-AIL”空气再造技术。当前，扬子空调国内销售网点数量已达6000多家，售后服务网点 多个，网络分布遍及全国各省、市、自治区。自 起，扬子空调已经相继同欧洲、非洲、中东、南美、东南亚等世界50多个国家和地区的800多个国际客商建立了稳定的业务关系，并以优秀的品质赢得众多海外客户的好评，扬子空调已经在全球市场上树立了优质高效的国际化形象。当前，扬子家用空调正倾力打造绿色空调系统专家概念，将最新科技理念和时尚风格完美结合，对产品设计合理化和人性化精益求精，得到了消费者广泛认同。08款新品“劲艳”系列和“清扬”系列，采用活性生物膜技术，它根据微生物性质及代谢方式不同，科学利用有益微生物来合成抗氧生物质，抑制和杀死有害微生物和病菌，以达到优化室内环境、保障空气品质健康目标。
当前，家用空调事业部正按照国家倡导的节能环保的产业政策导向，大力开展直流变频技术、新型冷媒技术、二级能效技术、减振降噪技术等新型节能环保技术的成果转化与应用，当前，这些新的技术和产品已经陆续推向市场。
2、商用空调事业本部： 底，扬子空调总公司成立了中外合资企业——滁州扬子必威中央空调有限公司，是专业生产商用、户式中央空调和空气能热泵热水器系列产品的大型企业。短短几年时间，商用事业本部已研发和生产出十八大系列商用及户式中央空调产品、六大系列热泵热水器产品，各类产品品质精良，运行经济，并在全国各地建立起了数百个优质样板工程，成为国内商用空调领域的主流品牌。
事业部本着“科技创新、品质一流、主动服务、持续改进”的质量方针，全面实施ISO9000质量管理体系标准。当前，扬子中央空调的模块式系列机组已经涵盖了风冷热泵、变频、热回收、多机控制等各类产品范围，并以高效经济、性能稳定等优势成为该领域的全国销量冠军；新型风机盘管、智能化螺杆式机组、变风量机组、双能源机组、空气源热泵机组、数码涡旋系列机组、全热交换机组等一大批科技含量高、综合性能优异的产品得到业界和消费者的广泛认可。
，商用空调事业本部成功开发出中国第四代创新型的热水供应设备-----“普利斯特”系列空气热水中心产品，并于当年获得“安徽省节能创新型产品”称号。“普利斯特”空气热水中心是利用逆卡诺热泵技术原理，为家庭、宾馆、学校或其它公共场所提供温度在60℃左右舒适性热水系统，该产品综合能效比可达到1：4以上，大大节约了能源的消耗。该产品的出现将彻底改变传统的热水供应方式，是热水供给市场的根本性创新与突破。 ，该事业部作为热泵热水器国家标准的主要起草单位之一，制定了中国热泵热水器行业的第一部国家产品标准。
，扬子中央空调同瑞典国家能源研究中心合作开发的水（地）源热泵系列产品已投入批量生产，该项技术属于国家级节能新技术项目，经过地埋管技术，利用地下土壤、地下水的恒温热能进行热交换，还可利用地表水、工业废水等水源进行热交换，运行费用同比下降30%—40%。该产品先后获得省市级、部级“重大科技攻关项目”称号，得到了省级专项技术资金的奖励。 10月，安徽省建设厅对该项目进行了技术和应用的鉴定，在全国范围内作为重点推广的创新性节能产品。
另外，商用空调事业本部还下设工程安装有限公司，专业从事大型中央空调工程、热泵热水工程项目的设计和监理，具有三级资质， 底将获得国家二级资质；设立了工程设计研究所，专业从事工程项目的方案设计，具有较强的技术实力。
3、农业人工环境事业部：为农业种植业提供专用的人工环境控制设备。经过专用空调设备对诸如食用菌等农作物的生长所需要的温度、湿度、二氧化碳排放量、空气洁净度进行有效控制，使得菌房的内部空间环境始终符合农作物的生长需求，达到节约成本、高产稳产、品质优良、循环生产的目的。使中国食用菌种植业从传统的“靠天收”生产模式过渡到工业化大规模生产方式、从依耐自然气侯条件阶段过渡到人工控制环境现代化阶段。更重要的一点是该设备可实现了全年不间断生产、反季节供应，而且数十倍地提高了劳动生产率，特别是反季节供应会为广大种植户提供丰厚的经济价值。该项目符合国家“十一五”计划的三农政策，并完全能够替代进口，为国家节约大量资金。
另外，该事业部最新研发谷物冷却设备，是将空气经过冷却和湿度调节，向仓库内吹入适合所存放谷物特性的一定温度和湿度的空气，实现谷物的低温储藏。本产品是制冷技术、通风技术、自控技术在谷物冷藏中的综合应用，可大大减少粮食在仓储过程中的霉变损耗。
4、换热器事业部：是我公司专业设计和生产空调冷凝器、蒸发器和空调配管的单位，自事业部成立以来，在产品设计、工艺、质量、匹配能力等方面都有了显著提高，为我公司精品策略的实施提供有效的保障。
5、制造事业部：整合家用空调、中央空调和热泵科技的采购和制造资源，形成一个门类齐全、独立自主的专业化制造事业部，在资源整合、质量控制、工艺水平、交货能力等各方面得到大幅度提升。
6、海外营销事业部：以原进出口公司组建，对国际市场的开拓加大力度，全力以赴参与全球化竞争。

公司秉承“垂直一体化”的经营策略，充分利用工业园区的优越条件，采取多种合作形式，吸引全国各地的供应商和合作伙伴落户园区、投资兴厂，为扬子空调提供产业配套，逐步形成了产业链集合，充分显示了扬子空调的强大实力和良好信誉。当前已经有多家配套企业进驻园区，主要企业有：
1、滁州联合电子有限公司是专业为我公司设计和生产空调电控系统的一家合资企业。
2、衡山模塑有限公司是进驻扬子空调工业园区的首批外协企业之一，主要为我公司生产和提供空调塑料外壳。
3、江阴赛德利有限公司是专业生产空调钣金件的外协企业单位之一，主要为我公司加工生产空调钣金件。
公司还广泛开展多种类型的产学研合作，先后与多所国内知名的院校和科研机构进行合作，如南京大学、同济大学、上海交大、合肥工业大学、安徽建工学院、合肥通用研究所等。经过技术项目合作、课题攻关、设立博士后流动站、建立公共研发平台等多种方式，极大提升了企业的技术水平和自主创新能力。

扬子空调总公司致力于成为国内最优秀的制冷、暖通、热水产品及服务供应商之一，在“品位生活、品质共享”的企业理念指导下，我们正在努力创立一流的法制企业、精品企业和创新企业，为把扬子发展成为业内最有价值和最受尊敬的企业之一而不懈奋斗！

第二章 空气能热水中心机组概述及工作原理说明
空气能热水中心机组技术是基于逆卡诺循环原理建立起来的一种节能、环保制热技术。空气能热水中心机组系统经过自然能(空气蓄热)获取低温热源，经系统高效集热整合后成为高温热源，用来取(供)暖或供应热水，整个系统集热效率甚高。
空气能热水中心机组遵循能量守恒定律和热力学第二定律，运用热泵的原理，只需要消耗一小部分的机械功（电能），将处于低温环境（大气）中的热量转移到水中，去加热制取高温的热水。热泵能够与水泵相比拟，水是不能自发地从低处流向高处，要将低处的水输送到高处，必须用一台水泵，消耗一部分电力，才能将水送到高处的水箱中。同样，根据热力学第二定律，热量也是不能自发地从低温环境向高温环境中转移（传送），而要实现这个目的，必须要有一台机器，消耗一部分机械功（例如电能），才能将低温环境中的热量传送到高温环境中去。这样的机器就称之为“热泵”。热泵的作用是将空气中的热量取出，连同本身所用的电能转变成的热能，一起送到水中。
空气能热水中心机组是当今世界上最先进的产品之一，是一种新型热水设备，它是可替代锅炉的热水装置。与传统太阳能相比，空气能热水中心机组不但可吸收空气中的热量，还可吸收太阳能，是将电热水器和太阳能热水器的各自优点完美的结合于一体的新型热水器。该产品以制冷剂为媒介，经过制冷剂温差吸热和压缩机压缩制热后，经过换热装置将热量传递给水，来制取热水，热水经过水循环系统送入用户散热器进行采暖或直接用于热水供应。当前，普利斯特空气能热水中心机组是开拓和利用新能源最好的设备之一。
空气能热水中心机组由压缩机、冷凝器、蒸发器、膨胀阀、风机等部件组成。它运用逆卡诺循环原理，经过压缩机做功使工质产生物理相变（气态—液态—气态），利用这一往复循环相变过程中不间断吸热与放热，使冷水逐步升温，制取的热水经过热水管网循环装置输出到用户使用终端。

热泵热水器原理示意图
普利斯特空气能热水中心机组特点：
高效节能：
其输出能量与输入电能之比即能效比（COP）一般可达到3以上，而普通电热水锅炉的能效比（COP）不大于0.95， 燃气、燃油锅炉的能效比（COP）一般只有0.6~0.8，燃煤锅炉的能效比（COP）更低一般只0.3~0.7。
安全有保障：
加热方式实现了完全的水电分离，从根本上杜绝了普通热水器系统
中的易燃、易爆、触电、干烧、煤气中毒等安全隐患。
环保：
无废水、废渣、废热、废气排放，不会对大气和环境产生任何污染。
安装方便：
能够安装在室外空地、天面、阳台、大型停车库、设备层等处，不
需专门的设备房。
模块化控制功能：
可根据用户的实际需要灵活添加多台机组构成的热水供水系统，实
现模块化控制，自动控制调节每台机组的运行时间和投入运行的顺序，
保证每台机组总运行时间一致，整个热水供水系统的高效、优化运行。
操作使用简便：
机组由微电脑控制自动运行，根据水箱水温和用户用水情况，自动
启停，不需专人值守。
自动化霜：
智能柔性除霜，能够根据不同地区的气候条件设定除霜参数和控制
方案，使除霜更彻底、更灵活、更节能。
自动定时开机功能：
用户能够自己设定机组自动开机时间，从而实现峰谷用电，运行使
用费更省。
自动防冻功能：
确保机组在低气温环境条件下水系统不会被冻裂。
自动能量调节功能：
依据模糊控制原理，动态检测用户负荷，快速达到设定温度后，保
持负荷动态匹配，平稳运行；确保机组夏天高温环境条件下不会出现超
负荷，冬天低气温环境条件下机组稳定保持较高的能效比，一年四季全
天候运行，不受夜晚、阴天、雨雪等恶劣天气的影响。
商务热水中心：
特别适用于泳池、桑拿洗浴中心、招待所、学校、工矿职工洗浴、
室内泳池水加温等场所。
质量上乘：
关键部件均选用国际知名品牌产品，如COPELAND、SANYO、ALCO、
DANFOSS等，配合本公司的精心制作，每台机组出厂前均经过严格的性能
测试，确保质量，用寿命长达 以上。
24小时热水：
热泵机组由微电脑控制自动运行。根据水温和用户用水情况自动启
停，保证用户24小时即开水阀即有热水。

第三章 空气能热水中心机组经济性分析
(一)不同加热设备的运行费用经济比较
使用自来水：按每日需热水量10吨，以温升40℃计算，每日耗热量为：
Ld=10吨 tr=55℃ tl=15℃
额定工况：Qh= Ld（tr－tl）=10000×(55－15)=40×104kcal
低温工况：Qh= Ld（tr－tl）=10000×(55－5)=50×104kcal
式中 Ld----设计日热水用量(L)；
tr-----热水计算温度（℃）；
tl-----冷水计算温度（℃）；
Qh----------设计日耗热量（kcal）；
1、如果采用常规能源产热水，不考虑其一次性投资，系统运行按每年365
天计：
电热水系统：（用电价格：1.0元/kwh）
每度电有效得热：860kcal/kwh×90%=774kcal/kwh
每天耗电量：400000kcal∕天÷774 kcal/kwh =516.8kwh∕天
每天运行费用516.8kwh×1.0元/kwh =516.8元
全年费用：516.8元/天×365天/年=188632元/年
燃油锅炉热水系统：（柴油：5.3元/Kg）
1kg柴油有效得热：10200 kcal/kg×70%=7140kcal∕Kg
每天耗油量：400000kcal∕天÷7140 kcal∕Kg =56Kg∕天
每天运行费用56Kg/天×5.3元/Kg =296.8元
全年费用：296.8元/天×365天/年=108332元/年
燃气锅炉热水系统：（液化气：5.0元/Kg）
1kg液化气有效得热：10800kcal/kg×70%=7560 Kg∕天
每天耗油量：400000kcal∕天÷7560kcal∕Kg =52.9Kg∕天
每天运行费用52.9Kg/天×5.0元/Kg =264.5元
全年费用：264.5元/天×365天/年=96543元/年
2、安装“普利斯特”空气能热水中心机组后，年运行费用分析如下：
①、使用平电（按照1.0元/kwh计算）：
空气能机组每度电有效得热：860kcal/kwh×350%=3010kcal/kwh
每天耗电量：400000kcal /天÷3010kcal/kwh =132.9kwh/天
每天运行费用132.9kwh×1.0元/kwh =132.9元
全年费用：132.9元/天×365天/年=48509元/年
②使用谷电： (按0.5元/ kwh计算)：
全年费用：132.9kwh×0.5元/kwh×365天/年=24254元/年
3、 费用对比表
全年平均每天加热10吨55℃的热水,所需费用如下表:
加热设备
电热水器
燃油锅炉
燃气锅炉
普利斯特(平电)
普利斯特(谷电)
费用
188632元
108332元
96543元
48509元
24254
(二) 不同加热设备的优缺点比较表
供热方式
燃油锅炉
燃气锅炉
电热水器
太阳能
普利斯特
使用能源
轻柴油
液化气
电能
太阳能
电能
环境污染
严重
不严重
无
无
无
安全性能
有漏油、爆炸等隐患
有漏气、爆炸等隐患
有漏电隐患
无
无
系统结垢
有
有
有
有
无
舒适方便性比较
只能区域性使用
只能区域性使用
间断性供水、需预先加热
受天气影响较大,真空管易爆炸
供水量大,连续供水,水温恒定
安装方面
需专用操作间、安装复杂
需专用操作间、安装复杂
安装方便
位置受限
安装方便
人员维护
需要
需要
不需要
不需要
不需要
使用年限
8年
5-8年
5-8年
8-
10-

第四章 空气能热水中心机组方案设计说明
（一）工程概况
1、工程对象
该宾馆位于建阳市,共有包厢30间,共50人， 每人按照80升计算,共需热水4吨.每天晚上18:00到24:00时段为集中供水，全天候向该休闲中心供应热水，使用水源为自来水。
该热水工程应当设计成一个空气能热泵热水中心，该中心包含1个热泵机组、1个4吨的保温水箱、1套供热水装置、1套控制装置等构成一个独立的热水制造及供应系统。将该中心还能够根据季节的不同、用水量的不同确定机组的开启数量。
2、气候参数
建阳市地处亚热带，属南亚热带季风性气候，温和多雨，夏无酷暑，冬无严寒，具有海洋性气候特征。年平均气温为21℃，年平均降水量1144毫米，5～8月份雨量多，风力一般3至4级，常向主导风力为东北风。
3、水文参数
夏季自来水平均温度25℃；
过渡季节自来水平均温度17.5℃；
冬季自来水平均温度13℃，最低水温10℃。
自来水压力2kgf/cm2,供水压力稳定。
年平均水温为21,7℃。
水质：一般。
4、用电环境
该宾馆配电380V，电源稳定，波动小。
允许配电容量：50KW
该宾馆用电无峰谷电价差别，为商业用电，电价按照：1.0元/KW.h
5、热水获取方式
该宾馆热水系统为新建工程，热水获得采取空气能热泵热水机组来实现，制取热水温度55℃。
6、工程安装位置考虑
在宾馆的楼顶有 m2的平台，热水的总供回水干管已延伸至楼顶。 （在放置水箱时要考虑楼顶的承重能力）

（二）设计依据
1．《采暖通风与空气调节设计规范》 （GB50019- ）；
2．《建筑给水排水设计规范》 （GB50015- ）；
3．《室外给水设计规范》 （GBJ13—86）；
4．《建筑设计防火规范》 （GBJ16—87 ）；
5.《给水排水制图标准》 （T50106- ）
6.《建筑工程常见数据系列手册》
7.《建筑设计防火规范》 （GBJ16—87）
8、建设单位的要求
(三) 设计计算参数
序号
名称
参数
1
年平均环境温度
21℃
2
空气相对湿度
79%
3
室外空气平均风速
2.4m/s
4
低温工况干球温度
3.0℃
5
低温工况室外空气平均风速
1.7m/s
6
额定工况冷水计算温度
17．5℃
7
低温工况冷水计算温度
10℃
8
热水计算温度
55℃
（四）方案概述
根据上述工程实际情况，本着将客户利益最大化的精神，本工程设计采用直热式热泵热水机组制取热水，具体说明如下：
1、制取热水的工程说明
该工程部分由热泵热水机组、保温水箱、水泵、水管路及阀件、控制电路组成。
①冷水（自来水）经过压力水泵进入机组，机组直接将冷水一次性加热成所需要温度的热水，并输送至保温水箱储存供使用。
当保温水箱中的热水因长时间不用，将会因散热而导致水箱水温降低（一般在低于设定温度5℃时），机组能够自动实现保温加热功能：水箱中的水经过保温循环泵送入机组，水在热泵机组中加热升温后送回到保温水箱，如此循环往复直至水箱水温回升至设定水温。
②水箱水位控制
水箱水位经过（干簧管式）浮球开关控制，如水箱中水位低于低水位时，冷水开始泵入机组加热，并送入水箱；水箱中水位至高水位时，热泵机组停止运行，停止补充热水。
2、管网供水及回水保温的工程原理
为保证热水使用的水压和水温，工程同时设计供水和回水控制。
该工程部分由压力水泵、气压储水罐、水温传感器、水管路及阀件、控制电路组成。
水箱中的热水经过压力水泵、气压储水罐（保证供热水的压力稳定）输送至使用管网，并经过水温传感器检测回水管道的水温，当该水温低到一定值时（能够设定，该工程设计为40℃），启动回水控制装置，使管网中的水能够与水箱中的热水循环混合，提升管网中热水温度（可设定停止温度，该工程设计为45℃），从而保证各热水使用点的使用效果，避免放掉大量冷水。（注：在此过程中，水箱中的热水温度由此而降低，机组将根据情况自动加热保温。）
3、安装基础
为防止雨雪天气的积雨积雪浸没到机组、水箱下部,机组与水箱需要放置在一定基础上,基础设计高度20cm，采用槽钢焊接制作。
管路与水泵根据安装的实际高度采用钢架进行支撑。
（五）机组选型计算
1、设计标准
我们参照GB/T 18713- 《热水系统设计、安装及工程验收技术规范》,以天气最寒冷、用水量最大时的水量为设计标准进行设计。
2、主机的选型：
1) 热水量计算:
按照国家标准GB 50015- 《建筑给水排水设计规范》和该宾馆的用水量特点,可计算:共需热水4吨.
2)、主机的选择
a、机组选型方案考虑
根据热泵热水机组自身运行特性，环境温度越高、自来水温度越高，机组的制热能力越强、能效比越高，因此如果根据夏季负荷或过渡季节选择机组，将会造成冬季制热水能力不足，如果根据当地最低环境温度选择机组，又将会造成夏季能力过剩，工程初投资加大。
考虑工程投入使用后便于机组的检修、维护，机组应选择KRS018/SZ一台，品牌为：普利斯特。
额定工况下机组的产出水量共为400升每小时,机组每天按照10个小时计算,则台同时工作每天共能够产水4000升即4吨.满足该宾馆的用水量.
b、机组参数
KRS018/SZ空气能热泵热水机组的性能参数如下表所示：
机型
参数
KRS018/SZ
电源
380V 50HZ
环温：35℃/24℃ 水温：25℃
制热量（kW）
20.97
功率（kW）
4.8
制热水量（L/h）
600
环温：20℃/15℃ 水温：15℃
制热量（kW）
18
功率（kW）
4.5
制热水量（L/h）
380
环温：7℃/6℃ 水温：9℃
制热量（kW）
14.28
功率（kW）
4.5
制热水量（L/h）
308
环温：0℃/-1℃ 水温：9℃
制热量（kW）
10
功率（kW）
4.5
制热水量（L/h）
216
机组额定出水温度（℃）
55℃
适用环境温度（℃）
-7℃～43℃
循环水泵流量m3/h
3．2
自压水泵流量m3/h
1
接管规格
G1＂
长（mm）×宽（mm）×高（mm）
640×690×1540
3)水箱的选择设计
①水箱容量的选择
a、根据该休闲中心的用水的情况以及机组的确特点，我们按4吨的水箱进行配置设计。
②水箱材料选择
水箱的内壁用不锈钢板SUS304制作，外壳采用不锈钢板SUS201。中间采用70mm整体聚氨脂发泡。
4）水管管径的选择
主机与水箱之间的水管管径选择
KRS 018/SZ进出水管管径均为DN25，亦选用ø32×4.4的PPR管，在选择干管管径时,流速是一个重要的参数, 不同的管径所允许的流速不同,依据《建筑给水排水设计规范》,选取流速为1.2m/s,依据公式
D(m)={L(m³/h)/[0.785×3600×V(m/s)]}1/2
经过计算可得D=34mm,流速在允许范围内,故总管径取DN32,相应的应选ø40×5.5的PPR管。管路走向需要横平竖直。管道距离地面应大于15cm，而且要按照要求制作管道支架。
在工程调试完毕以后，PPR管上需要保温，设计保温材料为橡塑管，根据国标规定管径≤ø32的橡塑管保温层厚度不低于20mm，因此采用厚度为20mm的橡塑管作为水管保温材料，保温材料外面裹上锡箔纸，保持外形美观。
5）水泵的选择
①机组直热供水压力水泵选择
此处的水泵主要工作于直热状态下,置于机组进水口处。主要用于将自来水增压,以达到机组制热时所必须的压力值,机组制热工作时水压不得低于2kgf/cm²，因此该自压泵的流量依据机组性能参数表可得Q=2.2m³/h，扬程必须满足机组制热工作时的最低压力，因水泵距离机组较近，不超过5米，因此此处扬程可选为H=21m。如果自来水压力能够满足要求,则此泵作为备用。
工程设计选用德国WILO(威乐)冷水增压泵，型号为： PB-401SEA。参数如下：
型号
电源
功率
最大排水量
全扬程
管径
PB-401SEA
～220V 50Hz
400W
3.9t/h
20m
32mm
②机组循环保温用循环水泵选择
此处的水泵主要工作于循环保温状态下,置于机组进水口与水箱之间, 水泵的流量应为机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2）。根据两机组在循环保温状态下的流量要求,能够确定水泵的流量参数为Q=6.2m³/h，水泵的扬程一般可由下式确定：
H=(ΔH+αL+βX)×1.1+γhs
式中 H——水泵的扬程(m)
ΔH——进出水管的最大落差(m)
L——循环管道的长度(m)
X——弯头的个数
α——常数，值为0.05，指每米管道沿程损失为0.05mH20
β——常数，值为0.1m/个
γ——常数，值为0.1m/Kpa
hs——机组的进出水压差
1.1——安全系数
根据以上公式可得水泵的扬程应为:
H=(2.5+0.05×10+0.1×5) ×1.1+0.1×80=12(m)
由此，循环水泵应选用的参数为：Q=7m³/h且H=12m。
工程设计选用德国WILO(威乐)热水循环泵，型号为： PH-401E。参数如下：
型号
电源
功率
最大排水量
全扬程
管径
PH-401E
～220V 50Hz
400W
17.4t/h
19.5m
40mm

③客房供水水泵选择
a.流量选择
此处的水泵作用为客房供水加压和供水管网回水保温，流量需至少满足系统的设计小时额定热水量。依据《建筑给水排水设计规范》，系统的小时额定热水量可由下式得出：
qrh=(Kh×m×qr×C)/(1.163×86400)
式中qrh——设计小时额定热水量(L/h)
Kh——热水小时变化系数
m——用水计算单位数(人数或床位数)
qr——热水用水定额
C——水的比热，C=4187(J/Kg.℃)
据此，经过计算可得：qrh=1413.7L/h,故客房供水泵的流量参数为Q= qrh×1.1=1.6m3/h(采用一台水泵)。
b.扬程选择
因系统置于楼面，供水方式为下行上给方式，故水泵扬程的选择只需考虑热水经过配水管网的水头损失以及经过回水管网的水头损失，此处选H=12m。
因此供热水泵的参数为流量Q=1.6m3/h；扬程H=12m。
供热水水泵要采用压力控制，而且需要在管路上加装相应的气压储水罐（压力值的选取参照压力控制器的压力值，容积的选择约为水泵小时流量的1%-3%），以缓解水泵的频繁起停。
工程设计选用德国WILO(威乐)自动增压泵，型号为： PW-176EA。参数如下：
型号
电源
功率
最大排水量
扬程
管径
PW-176EA
～220V 50Hz
125W
2.4t/h
11m
25mm
工程设计选用卡莱菲压力罐，型号：555018型。
以上各水泵安装以后，为其做好防护罩防雨，同时保证能有效散热。
6）线径容量的选择
①电控柜至KRS018/SZ机组的电缆线线径
单台KRS 018/SZ最大输入电流为14A，考虑到实际工程中的安全，应选用2.5mm²的国标电缆线。
②电控柜至辅助电加热的电缆线线径
辅助电加热的电加热功率为7千瓦（三相），电流11A，选用2.5mm²的国标电缆线。
③电控柜至直热供水压力水泵的电缆线线径
PW-176EA功率为:0.125KW，电流0.8A，选用1mm²的国标电缆线。
④电控柜至循环保温循环水泵的电缆线线径
PH-401E 功率为:0.4KW，电流2.4A，选用1mm²的国标电缆线。
⑤电控柜至客房供水水泵的电缆线线径
PB-401SEA 0.4KW，电流2.4A，选用1mm²的国标电缆线。
⑥用户提供至电控柜的电缆线线径（该部分由用户提供电缆线及其安装）
用户应提供的总的动力线缆，其线径应为6mm²的国标电缆线。

第五章 工程报价
序号
工程项目
型号
单 位
数量
单价(元)
总价（元）
备注
一
设备部分

1
热泵热水机
KRS018/SZ
台
1
17600
17600
普利斯特
2
保温水箱
4吨
个
1
6000
6000
聚氨脂发泡;内胆：SUS304；外壳：SUS201
设备总价
23600

二
系统部分
1
热水循环泵
PH-400E
台
1
1393
1393
德国WILO
2
自动增压泵
PW-176EA
台
1
770
770
德国WILO
PB-401SEA
台
1
820
820
德国WILO
3
金属软接

个
4
55
220
优质
4
电磁阀
DN15
个
1
96
96
优质
DN25
个
2
160
320
优质
5
Y型过滤器
DN25
个
1
32
32
优质
DN32
个
2
56
112
优质
6
止回阀
DN25
个
1
32
32
优质
DN32
个
1
40
40
优质
7
球阀
PPR20
个
1
15
15
优质
PPR32
个
9
23
207
优质
PPR40
个
14
38
532
优质
8
PPR管
PPR20
米
8
11.5
92
优质
PPR32
米
12
26
312
优质
PPR40
米
12
41.6
499.2
优质
9
橡塑保温材料
PPR20
米
8
7
56
优质
PPR32
米
12
11
132
优质
PPR40
米
12
18
216
优质
10
PPR直通
ø20
个
4
2.3
9.2
优质
ø32
个
20
3.5
70
优质
ø40
个
20
8.5
170
优质
11
PPR弯头
ø20
个
2
2.7
5.4
优质
ø32
个
6
5.3
31.8
优质
ø40
个
4
9.5
38
优质
12
PPR三通
ø32
个
7
5.8
40.6
优质
ø40
个
5
12.5
62.5
优质
13
PPR变径直接
ø32×ø40
个
2
8.3
16.6
优质
14
PPR异径三通
ø40×ø40×ø32
个
5
9.6
48
优质
15
PPR外丝直接
ø20×DN15
个
3
18.7
56.1
优质
ø32×DN25
个
16
71.7
1147.2
优质
ø40×DN32
个
14
100
1400
优质
16
PPR活接
ø20
个
2
42
84
优质
ø32
个
10
85
850
优质
ø40
个
8
110
880
优质
17
管道电加热
7KW
只
1
480
480
优质
18
气压储水罐
555018
只
1
550
550
优质
19
压力表
0～2.5MPa
只
5
18
90
优质
20
冷水表

只
1
60
60
优质
21
控制电缆
3*１
米
30
3.8
114
优质
3*2.5
米
15
7.8
117
优质
4*4+1*2.5
米
15
17
255
优质
22
电控柜

套
1
1200
1200
