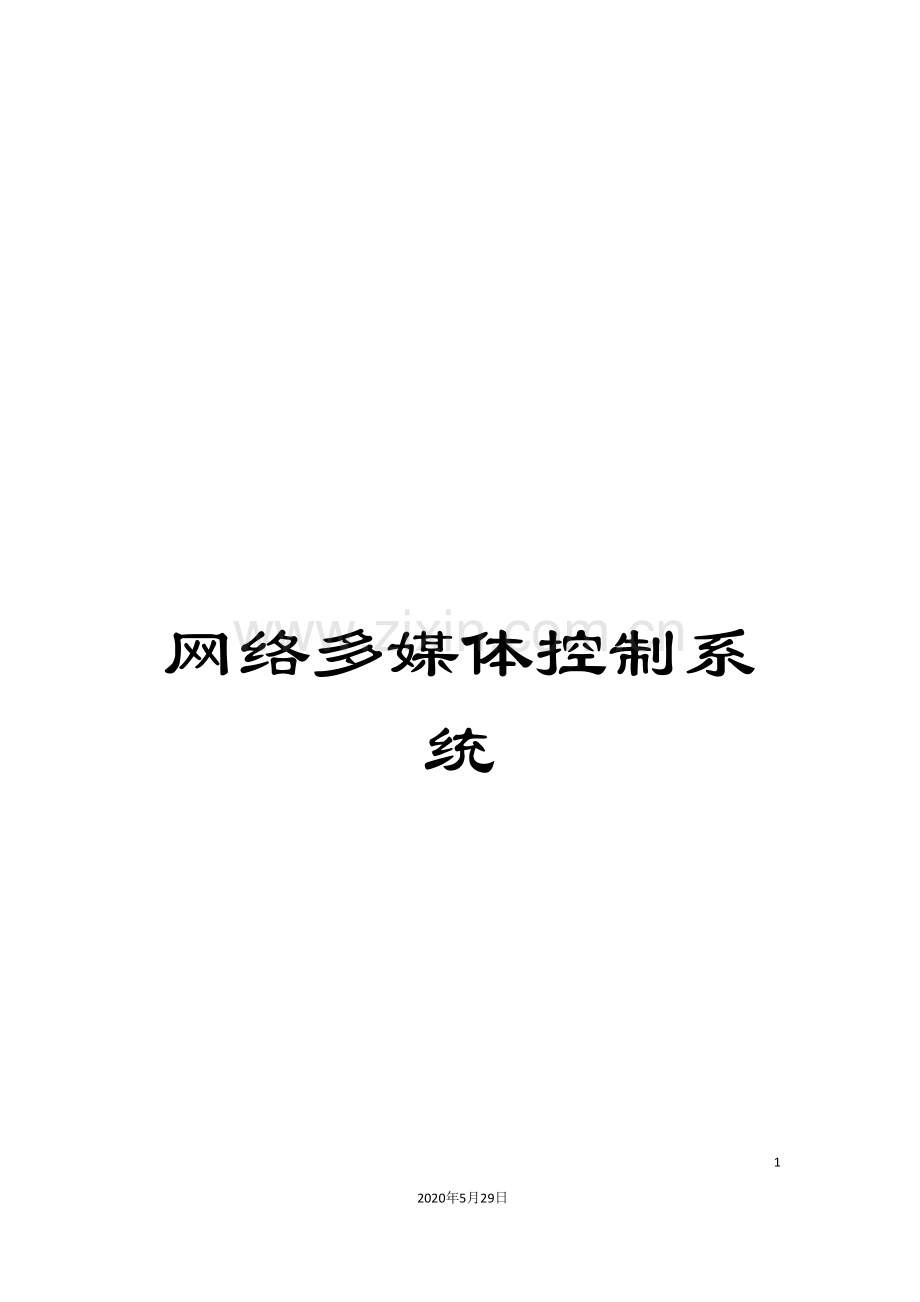

网络多媒体控制系统

96
2020年5月29日
文档仅供参考

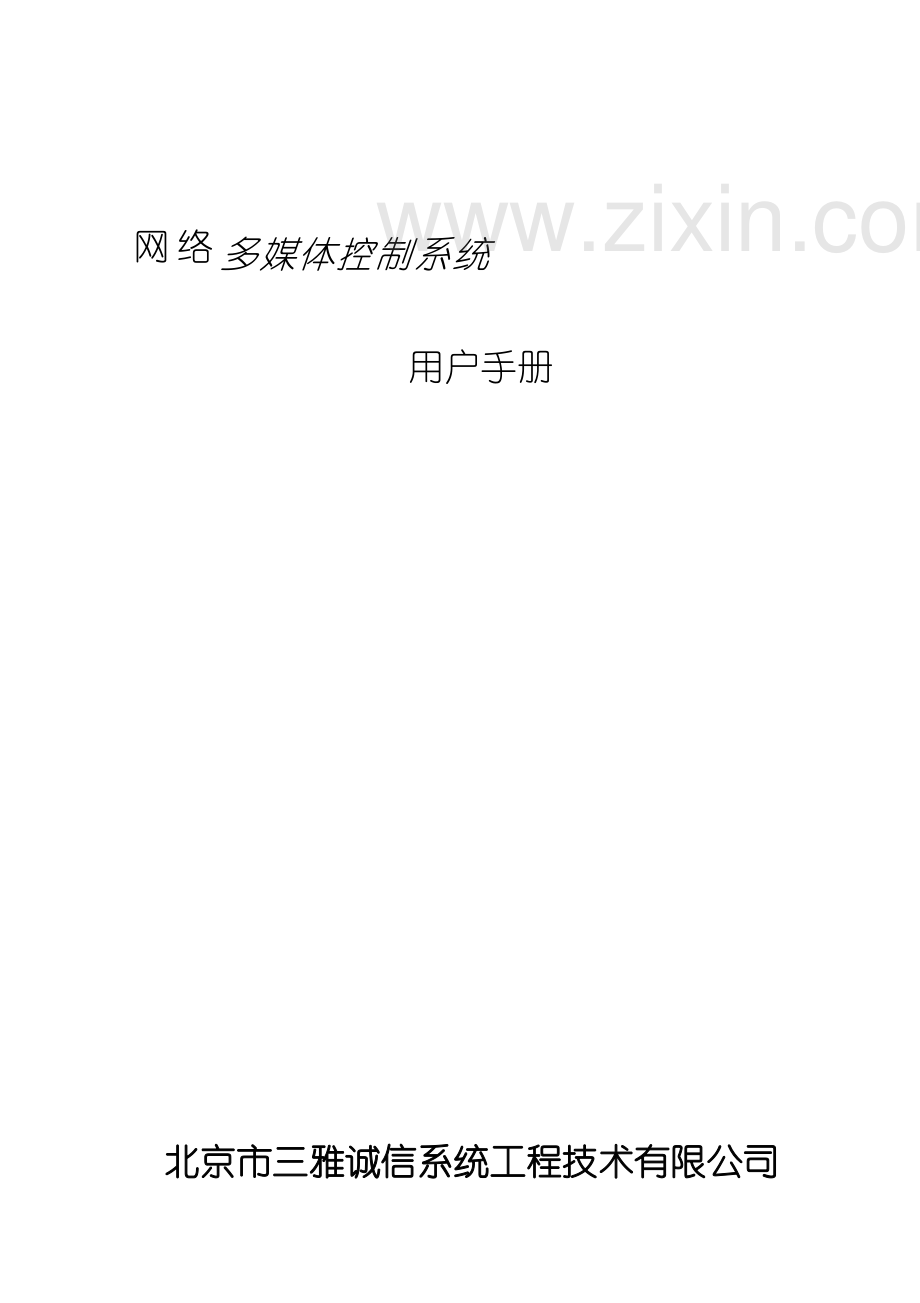

网络多媒体控制系统
用户手册

北京市三雅诚信系统工程技术有限公司
致用户
在使用网络多媒体控制器前,请仔细阅读本手册,对其进行正确操作,以使其长期处于较好的工作状态。不正确的操作不但导致产品寿命的缩短,而且会导致产品故障、火灾危险或其它事故。
如果您在使用过程中发现问题,请再次阅读本手册,并检查您的操作和设备线路连接,参见本手册末的”常见故障解决”,尝试对问题给予解决。如果问题依然存在,请及时与经销商或本公司联系,以便问题尽快得以到解决。

安全须知
● 本机只能使用额定的电源,为确保操作安全,务必将随机提供的三脚插头插入地线有效的标准三脚电源插座。良好的接地才能保证设备的稳定运行和良好的图像质量
● 勿将机器置于高温、潮湿的环境中,这会缩短机器使用寿命,甚至损坏机器;
● 安装和接线之前应关闭中控电源;
● 请勿自行打开或移动机器外壳,以免引起电击或其它伤害;
● 请勿使用香蕉水,苯,杀虫剂等挥发性溶剂,以免造成变形或变色,也不要对整个机器进行大清洗,以免造成故障;
● 请勿让任何金属器物经过机箱孔进入机箱,以免引起短路造成机器损坏、火灾以及电击,也不要将液体溅入机箱中;
● 勿将机器置于不平稳的地方,以免其落下砸伤人,以及对机器的严重损害。
● 如机器不持续使用,请拔下电源插头。
有以下情况时请拔下电源插头并妥善处理:
1.当电源线或插头被损坏或破损时。
2.有金属物或液体进入机箱中。
3.当操作正确但机器没有正确响应时。
4.当机器工作中有了明显变化,表明有维修的必要时。
目录
性能与指标
3
可连接的设备
5
设备连接
6
安装准备
6
连接设备
6
使用桌面控制器
8
操作说明
9
软件使用说明
10
软件安装
10
软件卸载
11
使用说明
12
系统设置
13
IP地址设置
14
端口设置
14
网络多媒体控制器设置
17
红外代码设置
22
投影机串行代码设置
24
时间常数设置
25
常见操作
26
常见ASCII字符十六进制换算表
28
常见问题及解决方案
29

性能与指标
网络多媒体中央控制器为我公司独立研制出的一套中央控制设备。可应用于多功能厅、多媒体电教室、会议室、礼堂等场合。它集成了2路电源管理、4选2路视音频切换矩阵、5路红外遥控、红外遥控自学习、3×2VGA切换矩阵、全数码声音控制、可编程串行通讯、设备IP网络连接等功能。
网络接口及控制:系统提供1个网络扩展端口,系统的所有切换、控制、查询、打开以及关闭、计算机辅助教学等的所有功能都能够经过网络进行控制。也就是说只要控制计算机在该网络上,不需要增加其它控制线,即可实现系统的所有控制和查询功能。
电子锁控制:该系统能够配备相应配套的桌面,该桌面具有中控电子锁。使用中能够用普通的钥匙将该桌面打开,然后经过桌面控制器或控制计算机对所有设备操作;也能够经过该网络上的中央控制计算机远程将该设备的电子锁打开或关闭。该功能非常方便于系统的集中管理和控制,而且不需要单独布控制线。
桌面集中控制:该中央控制器配备的桌面控制器用来控制系统中使用的所有设备,而且上面具有临时扩展用的VGA 接口、网络接口、AV输入接口、USB接口以及一个话筒接口。
远程管理:该设备能够经过局域网络实现远程控制、管理和查询。例如:我们能够经过该网络上的任意一台经过授权的计算机来查询投影机的累积使用时间、当前使用的设备、幕布的升降等,也能够对系统中的设备进行控制。
批处理功能:管理系统能够对所选定教室进行统一的控制,如选定若干个教室,然后执行”系统开”或 ”系统关”即可打开、关闭选定教室的中控及设备,从而免去一个个打开和关闭的繁琐。
高度兼容:完善的红外学习功能,稳定的串口控制功能,可轻松更换红外设备和投影机,提高了设备的利用率,有效降低投资成本。控制软件还支持投影机控制协议现填现用。
音量调节:内置数字音量调节,调节音量更轻松。
扩展RS232串口控制功能:超稳定的设备控制功能,提供一个RS-232 串行信号接口及一个RS485信号接口,与投影机、解码器(云台、镜头)、矩阵切换器等设备连接。即能够经过串口实现对这些外接设备的控制。
红外报警接口:终端能够外接红外报警探头,随时能够将报警信息发送到默认的主控计算机。增强了系统设备的安全性。
开关量检测:终端具有桌面打开探测器,当打开桌面的时候能够根据系统设置将各个设备打开,自动将系统置于工作状态。合上桌面,系统自动关闭,轻松实现开门即用,关门即走。
IC卡管理(可选):可与智能IC卡系统连接,卡的权限可设置,系统管理更加轻松、灵活。
技术规格:
外形尺寸:88H×480W×320D(MM);
重量:3KG。
视音频输入通道数:,RCA,4路
视音频输出通道数:RCA,2路
视频输入/输出阻抗:75Ω
视频带宽:300MHz
视频隔离:48db
音频输入通道(立体声):φ3.5,3路
音频输出通道(立体声):RCA,2路
音频带宽:20Hz-20KHz
失真度 <0.2%
音频输入阻抗 10KΩ
模拟RGB输入:15pin,3路,300MHz
模拟RGB输出:15pin,2路,300MHz
IR控制输出:RJ11,3路
麦克风输入通道:φ6.5,2路
麦克风通道输入阻抗:1KΩ
麦克风通道高音予提升:+6dbd
混音控制:0-40db
安防接口:三脚端子座,1路
开关量检测:1路
以太网接口:1个,支持TCP/IP
RS232通讯口: 1个,TxD/RxD/GND
RS485通讯口:RJ11,1个
电子锁控制:触点,NO、NC
输入电源:220VAC　50Hz
功耗:10W
受控投影机电源: 220VAC,8A(Max)
受控电动幕:(单刀双掷),2A(Max)
受控功放电源:220VAC,8A (Max)

随机配件:　　
用户手册
1
软件光盘
1
交流电源线
1
Ф3.5音频连接线
2
AV连接线
2
红外控制线
2
联机线
1
网线
1
幕布控制插头
1
RJ11水晶头
3
可连接的设备
输入设备:
Ø 影碟机(音/视频)
Ø 摄像机(音/视频)
Ø 视频演示仪/卡座录音机(视/音频)
Ø 计算机(VGA/立体声音频)
Ø 笔记本(VGA/音频)或其它VGA输入设备
Ø 数码展台(VGA/音频)或其它VGA输入设备
输出设备
Ø 投影机(VGA/VIDEO)
Ø VGA监视器(VGA)
Ø 电视机或采集卡(VIDEO)
Ø 功放(音频)
受控AV设备
Ø 投影仪(红外)
Ø 摄像机(红外)
Ø 影碟机(红外)
受控强电设备
Ø 电动幕(升降停)、电源插板、投影机电源
设备连接
设备安装前的工作
l 布置好电源线,给中控预留三芯插座一个,并保证接地良好
l 把投影机吊装好,预先布好投影机和中控之间的连线:VGA线、视频线、电源线、串口线或红外控制线各1根
l 预先布好电动屏幕的电源线保证有足够的长度去连接中控
l 准备好放置中控的专用讲台或机柜
主机前面板示意图
主机后面板示意图
连接输入设备
本机有4路AV输入端口(RCA),可连接录像机、VCD、视频展台/卡座等。其中第四路输入不能用控制面板控制,而只能经过软件管理。
VGA输入为3路(15pin,母),另有3路与VGA对应的音频输入接口(φ3.5㎜),切换时与对应的VGA信号保持同步。
连接输出设备
　　本机有2路AV输出端口(RCA),输出信号完全相同。VGA输出也有2路(15pin,母),输出信号也是完全一样的。连接时按机箱丝印接线即可。

连接桌面控制器
将桌面控制器背面的”联机”端口与主机”联机”端口用系统配套的线相连即可。
连接行程开关
将桌面探测开关的常闭触点与桌面控制器的”开关”端口(2、3脚有效)相连,即可实现”开门即用,关门即走”的功能。
连接红外报警器
　　桌面控制器背面的安防接口,用于接红外探测器,探测器应是＋5V供电的。各引脚定义:
1:＋5V电源
2:报警信号输入
3,4:GND
连接电动幕
　　本机的幕布控制接口为开关型,这样,非220V供电的幕布也能够使用。接线方法如右图示:在接线时要注意:1、在断电状态下进行;2、升线、降线、公共端区分清楚。
输入输出连接示意图
红外控制线说明
系统配套2条红外控制线,如果该线不够用时,能够自己制作,红外控制插座(RJ11座)说明如下:
1、2:＋,接红外发射管的正极
3、4:－,接红外发射管的负极
串口控制线说明
RS232插座(RJ11座)引脚说明:
1:TXD,本机的串行信号发送端,接投影机串行控制口的RXD脚
2:RXD,本机的串行信号接收端,接投影机串行控制口的TXD脚
3、4:GND,接投影机串行控制口的GND脚
控制端口说明
主机箱上有一个标记为”控制”的端口(RJ11座),其信号格式为RS485格式,该端口可控制矩阵切换器、云台镜头解码器、读卡器等外接设备。引脚说明如下(压线时两个RJ11插头的两端线序要一致):
1、2:＋
3、4:－
电子锁端口说明
3脚端子座,开关型。引脚说明(从左到右):
1脚:常开触点
2脚:公共端
3脚:常闭触点
　根据所用电子锁的情况,使用时将电子锁的供电电源线剪开一条,接到常开或常闭触点上即可。如果锁是加电开,则用常开触点;如果锁是断电开,则用常闭触点。
连接读卡器(可选配件)
　　如果需要使用读卡器,则将随机配套的读卡器引线连到投影机红外发射端口,然后根据使用要求,在控制软件里设置外接扩展控制器的类型及智能卡类别、权限,完成后即可使用读卡器。详见软件说明。
使用桌面控制器
在其它参数设置界面下(详见软件说明部分),选中手动控制允许,点击确定,然后将桌面控制器连接到中控上,即可完全脱离计算机而只经过该控制器控制所有设备。控制面板示意图如下:
操作说明:(红外代码已学习并写入了中控)
系统开: 按开机键,可打开所有设备电源,向投影机发送开机代码,电动幕布下降;
系统关:按关机键3秒以上,所有设备电源关断(投影机处于延时关机状态),电动幕布上升;
控制输入设备:在节目源选择框内选中被控设备,此时该设备对应的指示灯亮,然后经过节目源控制框的功能键进行控制操作。
切换输入信号:按节目源选择框中设备的按钮,该设备的信号将自动输出到投影机和监视器。在投影机为串行控制模式下,当节目源选定后,投影机状态(AV/VGA)与节目源信号类型自动保持一致,无需再按投影机的AV或VGA控制键。在红外控制模式下,不能实现此功能。
投影机控制:中控控制面板左上方是控制投影机的操作按键,能够控制投影机的常见操作。
按键说明:
开:投影机POWER ON。
关:投影机POWER OFF。
AV:切换到VIDEO信号输入。
VGA:切换到VGA信号输入。
电动幕控制:按控制面板”升”能够升起电动屏幕;”降”能够降下电动屏幕;升和降是互斥的,也就是说不能同时升和降;”停止”能够使电动幕停止动作。如果启动了电动屏幕升降时间控制则电动屏幕升或降一段时间后会自动停止。时间控制的长短为20～250秒钟可调,具体设置请看服务器版软件说明。
音量控制:分两部分,话筒音量和功放音量。外接话筒的音量控制可从话筒控制框直接按音量大或音量小控制。功放音量控制能够经过从声音控制框按音量大或音量小控制。强调一点:功放控制功能用于控制功放输入的音频信号的强弱,相当于前置放大器。
软件使用说明
软件的安装
控制软件最低配置要求:Celeron300、32M、100M可用硬盘空间;800 X 600,256位色;10/100M网卡;Win9x,Win ,WinXp,
执行中央控制系统配套软件光盘中的\setup\Setup.exe后将依次出现下图所示系列画面按”下一步”继续安装。
点击下一步
点击下一步,选择好安装目录
点击下一步
安装完成后,就能在开始菜单程序组里运行网络多媒体管理软件了。

软件卸载
点击开始、程序、网络多媒体管理2610、卸载控制软件,执行自动卸载过程。也能够在控制面板添加/删除程序中选择要删除的程序,点击删除即可。
使用说明
当系统安装完成后,运行主控制软件,就会出现下面的窗口:
这是软件运行主界面,主界面下,能够分成3个区域,上面的区域为工具按钮,当鼠标在上面移动的时候,软件的状态栏会提示出当前按键的功能。左边显示区域为网络多媒体控制器,点击鼠标右键能够改变显示方式和状态,绿色为在线终端,蓝色为不在线终端。右边显示的区域为功能控制区,当鼠标在某个按键上移动的时候,软件下方会显示该按键的功能。
软件安装好之后,我们还不能对网络多媒体控制器进行控制,我们首先要做的是对该软件系统进行设置。对软件的设置包括两个部分,一个是对软件系统本身进行设置,另一个是对终端参数进行设置。
当对某个网络多媒体控制器进行控制的时候,首先在左边的显示区域选择一个终端,然后我们就能够对它进行控制了。
系统设置
当需要对系统进行设置的时候,我们经过在主控软件的界面下的工具栏中点击系统设置按钮,输入密码,能够进入系统设置界面(图2)。系统默认密码:12345678。点击相应的按钮就能够进入设置界面。建议在设置完成后修改密码,并妥善保管。有关更改系统密码的方法请参见相应部分的说明。
    该图为系统设置界面。设置参数共有9个大项,分别为服务器(以下简称本机)IP地址检测方式、网络多媒体控制器的控制密码、系统使用密码、服务器的网络接收端口、外接扩展矩阵类型、解码器类型、本套系统所有网络多媒体控制器使用的网络端口、是否允许显示从终端发送回来的信息以及软件扫描网络多媒体控制器变换的信息等。
    要使系统能够工作,首先要对本机的IP地址进行设置,如果本机的IP地址设置不正确,软件就有可能检测不到在线的终端。软件默认的设置为软件自动检测。要对终端进行控制操作等,还必须设置好网络多媒体控制器的控制密码。网络多媒体控制器的控制密码在出厂时的设置为‘123456’。
B
I
H
F
D
G
E
A
C

图 2
各个部分的详细设置请参见相应部分的说明。
    当主控计算机的IP地址和网络多媒体控制器的IP地址不在一个网段内的时候,还要根据具体的情况来设置主控计算机和网络多媒体控制器的网关地址。
1. 本机IP设置
见图2-A区,本机IP地址的设置分三种情况,一种是软件自动检测,对单一IP地址的计算机比较合适;另一种是IP地址由手动设定,这样软件就能够按照手动指定的IP地址段来确定,对于多网卡或者该计算机有多个IP地址的情况是很合适的;还有一种是IP地址由手动指定和软件自动获得两种方式的结合,这是前两种方式的结合。有一点需要指出的是,设置IP地址的时候,只需要正确设置实际IP地址的段即能够,能够和本计算机的实际IP地址不同。
    比如:本计算机的实际使用的一个IP地址为:10.96.133.5,我们设置IP地址的时候,只需要正确设置该IP地址的段就能够了,就是 10.xxx.xxx.xxx,x 表示0～9数字,例如 10.33.0.1 等,只要在同一个网络段内就能够了。
2. 本机接收端口设置
见图2-D区,本机接收端口是指本主控计算机在和网络多媒体控制器交换信息的时候所要使用的网络端口。本系统默认的网络端口为1289,如果在系统中网络交换机允许的情况下,建议使用1024以上的网络端口(有关网络端口的使用,请参考相关资料)。当网络多媒体控制器有报警信息或错误信息要发送到该主控计算机的时候,如果该计算机允许接收该类信息,那么该端口号的设置还要和网络多媒体控制器里面的默认主控的端口号相同。否则将不能接收到网络多媒体控制器发送回来的信息。
3. 网络多媒体控制器接收端口设置
见图2-G区,该软件系统默认的网络终端接收端口号为 31D8,当系统中网络交换机或其它因素而引起使用该端口不合适的时候,我们就要更改此端口号。
    一般情况下,网络多媒体控制器在出厂的时候有一个默认的终端接收端口 1286。我们能够使用该端口号,也能够使用别的系统允许的端口号,系统允许是指要和 windows 本身使用和保留的端口错开,也最好和已知的其它软件使用的端口号错开。
    设置的时候,如果存在多个智能网络控制终端的时候,要把这多个智能终端的接收端口号都设置成统一的端口号,否则就会找不到接收端口号不一样的网络多媒体控制器。有关网络多媒体控制器的端口的设置方法见网络多媒体控制器设置部分的有关说明。
4. 网络多媒体控制器密码设置
见图2-B区,修改网络多媒体控制器的控制密码的方法是:先选择网络多媒体控制器的编号,然后在下面修改相应的控制密码。如果还要修改其它网络多媒体控制器的控制密码,选择好网络多媒体控制器的编号之后,做相应的修改即可。此密码只能且必须是6位,否则无效。
    修改过网络多媒体控制器的控制密码之后,返回的时候要点击确定按钮,刚才的设置才有效。
    网络多媒体控制器在出厂的时候,默认的控制密码为 123456。
    每一个网络多媒体控制器都有一个独立的控制密码,当网络主控计算机对它进行控制的时候,如果控制密码不正确,将不能对该网络多媒体控制器进行控制,因此当修改网络多媒体控制器的控制密码后(修改方法参见网络多媒体控制器部分的相应说明),要妥善保管每一个网络多媒体控制器的控制密码,以免给您造成不必要的麻烦。
   当一台网络多媒体控制器控制有问题的时候,如果主控软件的状态栏提示控制密码错误,就表示网络多媒体控制器的控制密码和此处设置的密码不相同。
5. 修改系统密码
本软件在进入系统设置或网络多媒体控制器设置的时候能够加一级密码保护,以增加软件系统的安全性,防止非授权或错误操作。
系统初始安装的时候系统密码设置为12345678,在系统设置界面来为软件系统设置一个密码,这样,不知道密码的非授权用户就不能够更改系统设置和网络多媒体控制器设置界面。从而增加了控制系统的安全性。
见图2-C区,系统使用密码框里,单击”更改密码”按钮,就会弹出更改密码的小窗口:
    上图中,直接输入新的系统密码就能够更改系统密码。在该界面下的系统帐号栏,默认为系统管理员,请不要更改帐号名称。更改系统密码后,点击确定按钮,新更改的系统密码就会暂时保存起来,然后在系统设置界面点击确定就能够将密码保存起来。下一次进入系统设置或网络多媒体控制器设置的时候,就必须正确输入设定的密码才能够。
    需要指出的是,如果我们在输入新的密码,点击确定之后,如果在系统设置界面里没有点击确定,而是点击了取消,那么我们这次修改的密码将是无效的。
    在修改系统密码之后,一定要妥善保管好设定的密码,以免给您造成不必要的麻烦。
6．报警设置
即设防和撤防操作。点击报警设防,在弹出的界面中,在需要设防的终端
前的复选框打”√”,点击确定即可完成设防。当终端检测到报警信号时,会向默认的主控计算机发送信号,主控计算机弹出一个提示窗口,同时声卡播放”叮叮”声,表明某个终端报警了。撤防时只需要将打的”√”去掉即可。
7．设置外接解码器
当网络多媒体控制器外接有解码器的时候,我们能够经过网络多媒体控制器的RS-485接口连接扩展。如果外接的是本公司的解码器,使用和设置比较方便,直接选择标配就能够了。如果外接的是其它类型的解码器,就要根据具体的情况,依据协议类型来进行设置。
8．设置是否接收终端信息
    见图2-H区,在系统设置界面中,是否允许接收网络多媒体控制器信息部分的意义为:当网络多媒体控制器有信息要发送到主控计算机的时候,比如报警信号,这里的允许和不允许就是设置该主控计算机是否接收网络多媒体控制器发送过来的信息。如果不允许的话,将不对发送过来的信息作反映,如果设置允许的话,软件接收到该类信息的时候将会弹出一个小窗口,显示出具体的信息内容。对IC卡信息、报警信息,能生成日志文件,供查看。
9．设置自动扫描时间
见图2-I区,自动扫描时间间隔是指系统每间隔一段时间将会向网络发出一个广播信号,询问网络多媒体控制器的在线情况。实际上,网络多媒体控制器一般是24小时连续工作的,软件在启动的时候会做一次扫描,因此我们一般情况下是不需要系统做自动扫描的。这样也不会增加网络系统的负担。只有在网络系统运转的负荷比较轻,同时网络多媒体控制器又频繁开关的时候,才会考虑到设置该参数。一般情况下我们将该数值设置为”0”就能够了。
网络多媒体控制器设置
网络多媒体控制器部分的有关设置界面见下图:
图 3
该图中显示了每一个网络多媒体控制器的设备编号,该网络多媒体控制器的名称,IP地址和接收端口号、子网掩码,网关的IP地址,此处网络多媒体控制器的控制密码以”******”的方式显示,当网络多媒体控制器出现问题或者有信息要向某一台主控计算机发送的时候,此处要正确设置这个默认主控计算机的IP地址和网络端口号。
1. 获取网络多媒体控制器信息
要获取网络多媒体控制器参数的方法有两种,一种在该编号的网络多媒体控制器一行里的任意一列双击鼠标左键,在弹出的子菜单里选择‘获取该终端参数’;另一种方法为光标所在行单击鼠标右键,也会弹出一个快捷子菜单,选择‘获取该终端参数’,同样能够获取该网络多媒体控制器的部分参数。
   如果正确获得了该网络多媒体控制器的返回信息,就更新该网络多媒体控制器所在行的参数,同时将最新的参数保存到系统中。如果在执行获取网络多媒体控制器参数命令之后,一段时间内接收不到网络返回的信息,就会出现一个提示出错的信息窗口。接收不到终端返回信息的原因比较多,例如网络通信繁忙或故障引起的通信不畅,或者网络多媒体控制器的控制密码不正确,或者是该终端没有打开交流电源等。
2. 设置网络多媒体控制器名称
在图3界面中,双击某一终端编号所在的行,在弹出的快捷方式中选择”修改终端名称(N)”后,就会弹出修改网络多媒体控制器名称的小窗体。如右图所示。
    在终端名称栏输入你认为合适的名称,点击确定即可。也能够经过调整终端编号栏数字的大小来改变设置或修改的网络多媒体控制器编号,然后在终端名称中输入我们要设置的名称,修改后点击确定就能够保存到系统中了。这样能够一次修改多个终端。
    设置或修改网络多媒体控制器的名称时,设置的名称要尽可能地简单明确,让人一看就明白,这样在对该网络多媒体控制器操作的时候不至于出现控制错的情况。
3. 修改端口编号
在图3所示界面中双击网格的某一行,在弹出的子菜单里选择”修改编号端口等参数(C)”,就会弹出右面的修改窗口。
在该界面里,上面显示的为要操作的网络多媒体控制器的IP地址,中间的一列灰色的方框里显示的是当前的数值,要修改的新的数值在右边的一列显示。
    设备的编号范围是1～255,我们能够根据需要设置,用10进制阿拉伯数字填写即可。
    该网络多媒体控制器的网络接收端口号也是用阿拉伯数字表示,范围为0～65535。实际设置的时候要避开 windows 常见的和保留的。如果系统设置里面没有指定网络多媒体控制的系统接收端口(系统默认为不使用),这里能够任意设定一个网络接收端口。
    网络多媒体控制器的子网掩码设置要符合网络中的规则,根据我们的需要来设定。一般情况下,如果该网络多媒体控制器的IP地址为 A 类地址,我们能够设置为 255.0.0.0,如果是 B 类地址,我们能够设置为 255.255.0.0,如果是 C 类地址,我们能够设置为 255.255.255.0。这里的设置和普通计算机的设置规则是一样的。用点分十进制数的方法来表示。
    如果网络多媒体控制器需要发送信息到某一台主控计算机,而这台计算机的IP地址和该网络多媒体控制器的IP地址不在一个网段内的话,我们就要设置网关的IP地址。网关的IP地址设置方法也是用点分十进制数来表示的。网关的设置要符合实际所在网络的的情况。如果网络系统中比较小,所有网络多媒体控制器和所有的主控计算机都在同一个网段内,网关的设置也就不太重要,我们能够随便输入一个主控计算机的IP地址就能够了。
    默认主控就是系统中能够接收网络多媒体控制器信息的主控计算机,我们要把这里的IP地址和主控计算机的实际IP地址设置一致,默认主控端口和系统设置中的本机接收端口号相一致,否则的话,主控计算机是接收不到该网络多媒体控制器发送的信息的。
    各项参数输入正确之后,点击更改就会弹出一个确认窗口,该窗口告诉你修改这些参数的影响,点击”确定”完成修改。
    修改之后,该网络多媒体控制器就会重新载入各项网络参数,启动速度和网络多媒体控制器开机时的时间是一样的,大约是1秒钟时间。修改终端编号后,我们在主界面下刷新一下,就能够看到这个新的编号的网络多媒体控制器,在终端设置界面里我们能够在这个新的编号一行里获取一下参数信息,检验设置是否正确。
    注意:如果对网络部分不太熟悉,或者不了解网络系统的情况,请不要轻易修改这些参数。如果这些参数修改不当可能会有出现意想不到的情况,因此最好在了解具体的网络情况,在必要的情况下,再修改这些参数。
4. 修改IP地址
在图3所示界面中双击网格的某一行,在弹出的子菜单里选择”修改IP地址(I)”选项,就会弹出修改IP地址的子窗口,如下图所示。
在”输入新的IP地址”一栏里,输入我们要更改为的IP地址,点击”更改”按钮,系统会进一步提示是否要修改网络多媒体控制器的 IP 地址,选择确定修改。
    修改网络多媒体控制器的IP地址前,我们一定要确认修改后的网络多媒体控制器的IP地址能够和主控计算机通信。例如还在同一个网段内,或者能够经过网关来找到这个网络多媒体控制器(有些网络系统中,只要主控计算机和网络多媒体控制器能够直接通信,不在同一个网段的情况下也能够不经过网关进行通信的)。
    如果没有必要的话,请不要轻易修改一个网络多媒体控制器的IP地址,以免造成不能通信造成的麻烦。
5. 修改密码
在图3所示界面中双击网格的某一行,在弹出的子菜单里选择”修改终端密码”选项,系统会弹出右图的小窗体, 三个输入框分别为网络多媒体控制器原来的控制密码,要改变为新的控制密码,再次输入新的控制密码,正确输入这3个选项,选择”更改”系统就会进一步提示你修改网络多媒体控制器的控制密码的重要性,选择”返回”表示取消修改控制密码操作,然后我们能够根据需要选择”确定”或”取消”更改。选择确定后,系统就把修改控制密码的信息发送到网络多媒体控制器,如果网络多媒体控制器修改控制密码正确,系统就会提示一个小窗体,告诉我们网络多媒体控制器的控制密码修改成功,而且把修改的控制密码显示出来,我们要妥善保管该网络多媒体控制器的控制密码,以便别的主控计算机使用,或以后备用等。弹出修改控制密码成功的同时,系统也会把这个新修改的密码记忆下来,在以后和该网络多媒体控制器通信的使用就开始使用这个新的控制密码。
    这里我们强调一下,如果一个主控计算机对某个网络多媒体控制器的控制密码进行修改后,别的主控计算机也要相应地修改系统里面的终端的控制密码,否则的话,就不能对该网络多媒体控制器进行控制和查询了。因此如果没有必要,请不要随意修改网络多媒体控制器的控制密码。
    网络多媒体控制器的控制密码在出厂时的默认值为”123456”。
6. 删除无用的终端
有时候,我们根据需要修改了网络多媒体控制器的设备编号,那么原来的设备编号就没有用了,为了在显示的时候不显示已经不存在的网络多媒体控制器等,我们能够把已经不存在的网络多媒体控制器删除掉。
在‘终端设置’界面下,在要删除的编号一行里双击鼠标左键,再在弹出的子菜单里选择‘删除该终端’选项,系统会弹出如下的子窗体,进一步询问你是否要进行删除操作。
    我们能够选择‘确定’进行删除操作,或者选择‘取消’就不进行删除了,返回到终端设置界面。
    当这个网络多媒体控制器删除后,如果以后又出现了该编号的网络多媒体控制器,那么,在软件启动的时候,或者是在我们进行刷新操作的时候,这个编号的网络多媒体控制器就会重新出现在终端设置里。因此,如果我们失误删除了一个系统中存在的网络多媒体控制器,实际上也没有关系,当软件重新启动的时候,系统会自动恢复的。
7. 修改其它参数
如果要修改网络多媒体控制器的其它参数,比如遥控代码部分,投影机部分等参数,我们在‘终端设置’界面下,在要修改的网络多媒体控制器编号一行,双击鼠标左键,然后选择‘其它参数设置(O)’选项,就能够进入终端其它参数设
置界面了,如下图所示:
该界面共有七个选项卡,每一部分的设置或修改方法见下面相应部分的说明。
⑴.红外遥控信号
包括3种红外信号,即投影机、录像机、VCD/DVD,如上图所示:
    投影机部分包括10个功能代码,其中‘关闭电源’和‘VGA1’功能键有两个,这是因为在发送代码的时候,有可能连续发送多次,对于属于奇偶码类型的遥控代码,需要交叉发送才有效。在学习遥控代码的时候,如果不是奇偶码类型的遥控代码,这两个代码能够相同;对于奇偶码类型的遥控代码,学习的时候,一个学习成奇数代码,另一个学习成偶数代码。
    录像机部分有7个代码,VCD部分有19个代码。
· 代码的学习:遥控代码的学习是从遥控代码学习机学习而来的。学习的时候,把遥控代码学习机经过串行口和主控计算机的串口连接好(连接线的对应关系为2、3、5－－2、3、5),然后给学习机加电。在上图界面里,选择和学习机连接的串行口号,如果连接无误的话,软件下方的状态栏会提示连接正常。选择要学习的按键,点击‘学习当前按键’按钮,再对着学习机的红外接收窗口按下遥控器上对应的遥控按键。学习成功后,软件上选中的按键前面有一个对号显示,同时窗体的右边还显示了该遥控代码的长度。按照同样的方法再学习其它的按键。
· 清除遥控代码:如果我们学习了部分遥控代码后,需要再重新学习,我们能够清除学习好的按键。一种方法是清除一个按键代码,在学习好的按键前面的对号上点击鼠标左键,就能够清除这一个遥控代码;如果要清除所有的遥控代码,直接点击”清除所有数据”按钮就能够了。注意,这两个清除遥控代码都是将软件种的遥控代码清除掉,并不清除网络多媒体控制器内部的遥控代码。
· 代码的保存:当我们学习好部分或全部遥控代码之后,为了便于系统维护或其它设备的使用,我们能够把学习的遥控代码作为一个文件保存起来。操作方法是在学习好之后,点击”保存到文件”按钮,系统会自动创立一个保存目录,我们只需要输入一个文件名就能够了,系统会自动添加文件的扩展名,为了在下次打开该文件的时候系统能够正确读取文件,建议保存的文件扩展名使用系统默认的扩展名。
· 从文件读取代码:点击”从文件读取”按钮,把原来保存的代码文件读取到系统中,读取之后,原来学习过的按键前有对号显示(保存之前没有学习过的按键,该按键前面没有对号显示)。如果我们需要的话,我们能够在这个基础上学习原来没有学习过的按键,也能够在此基础上学习原来已经学习过的按键,用新的代码把原来的刷新掉。
· 红外代码导出:把光标选中要读取的按键,点击”从终端读取”按钮,如果正确读取,该按键前面的对号就会显示出来。如果该网络多媒体控制器以前没有写入过该按键的遥控代码,将不会读取回来,该按键前面显示的对号状态也不会改变。如果需要从网络多媒体控制器读取多个遥控代码,重复上面的操作即可。
· 把光标所在行的一个代码写入到网络多媒体控制器:如果需要写入或更新网络多媒体控制器里面的一个遥控代码,操作时先把光标选中要写入的按键,注意该按键前面必须有对号才能够,也就是说该按键已经正确学习过,然后用鼠标左键单击”写入当前按键”按钮,就能够了。
· 把所有的遥控代码写入到网络多媒体控制器:点击”写入所有”按钮能够把所有已经学习过的按键代码写入到当前的网络多媒体控制器里。根据学习的按键代码多少,写入的快慢也不同。这个操作包括投影机、录像机VCD/DVD、电视机、射频部分(如果存在的话)的遥控代码。
· 测试一个按键代码:当一个或多个遥控代码写入到网络多媒体控制器后,我们能够测试该代码是否正确,点击”测试”按钮能够测试光标所在的按键,如果不能正确控制或控制不灵敏的话,要查找原因所在,需要的时候再次学习该按键。
⑵.设置投影机控制方式
在投影机模式选项卡中,选择投影机控制模式,选择好之后,点击”更改为新的参数”按钮就能够了。
   也能够在这个界面下,点击”取原设置参数”按钮,来查看原来的设置状态。
⑶.设置投影机串口协议
当网络多媒体控制器控制投影机的遥控方式为串口控制的时候,还要设置和投影机通信的串口协议。这些串口协议包括串行通信的波特率、校验方式、停止位长度、数据位长度等。具体协议请参考投影机使用说明。设置好各个参数之后,点击”更改为新的参数”按钮就能够将新的设置参数写入到该网络多媒体控制器中。
   点击”取原设置参数”按钮能够查看原来设置的参数,
⑷.设置投影机控制命令
设置投影机串行命令代码的时候,根据具体的投影机能够分为‘十六进制’和‘字符’两种设置方式。
    在下拉选择框中选择一个要设置的按键代码命令,然后根据具体的代码值在右边的方框内输入正确的内容。设置好一个参数之后,点击”更改为新的参数”按钮就能够将新的设置参数写入到该网络多媒体控制器中。具体代码请参考投影机使用说明。
    点击”取原设置参数”按钮能够查看原来设置的参数,
    注意:在设置投影机返回时间格式的时候,要根据具体的情况来设置。例如投影机在返回工作时间的时候,如果是直接返回时间的话,用4个大写的X字符来表示,在字符格式下为‘XXXX’,在十六进制数时为‘58 58 58 58’。如果返回的时间格式为前面或后面有固定的字符,则在4个‘XXXX’前面或后面加上相应的字符即可。
⑸.设置桌面控制器允许状态
点击桌面控制器选项卡,点击”取原设置参数”能够查看当前的桌面控制器是否能够控制网络多媒体控制器,如果是手动控制允许状态,则桌面控制器和遥控器都能够控制该网络多媒体控制器,如果是手动控制不允许状态,则该网络多媒体控制器将不接收桌面控制器和遥控器的控制指令。
    选择好允许状态之后,点击”更改为新的参数”按钮,将该网络多媒体控制器设置为新的控制状态。
⑹.修改时间常数等参数
点击时间常数部分选项卡,点击‘取原设置参数’按钮把当前的网络多媒体控制器中设置的参数读取出来。也能够点击‘默认设置值’显示系统默认的设置值,这个操作只是在这里显示默认的设置值,并不把该数值写入到网络多媒体控制器中去。点击‘更改为新的参数’按钮能够把屏幕上显示的各项参数写入到当前的网络多媒体控制器中去。
    各项参数说明:
· 投影机上电等待发送待机时间:是指投影机接通交流电源后,到发送”Power”按键代码之间的时间间隔。因为当投影机上电后,机器本身还要因为初始化或电压稳定等因素,要等一段时间后才能够操作,这段时间大小一般能够设置位5～10秒左右,具体数值要根据具体的投影机来确定,有些投影机的待机时间也可能在这个范围之外。
· 投影机待机码后等待VGA码时间:是指在投影机在投影机开机的时候,发送过”Power”按键代码之后,到能够发送”VGA”代码之间的时间间隔。因为一般的投影机在发送”Power”按键代码之后,要等待一段时间以后才能够对投影机进行操作。
· 投影机发送多个代码的时间间隔:这是当用投影机
