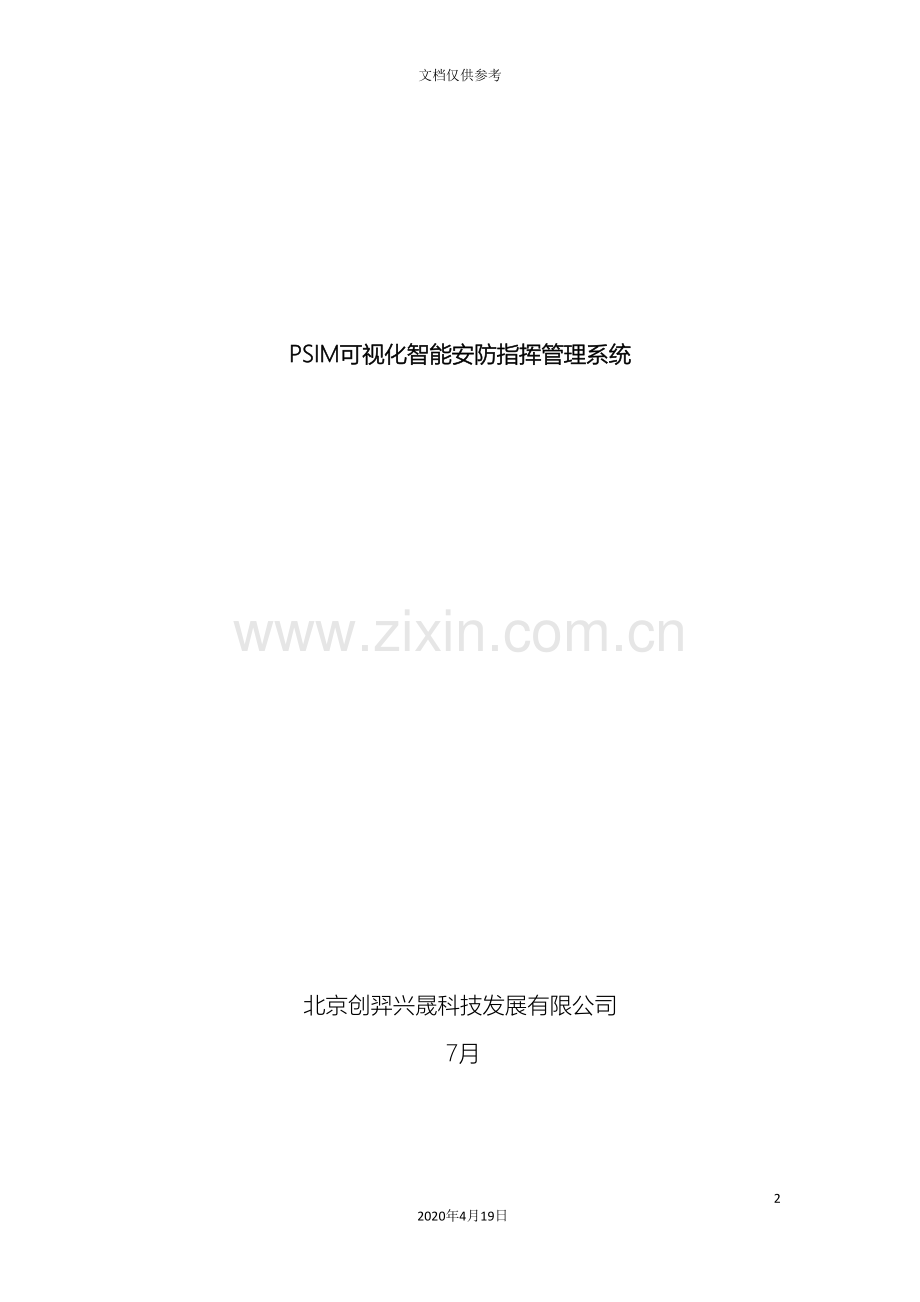

可视化智能安防指挥管理系统662020年4月19日文档仅供参考PSIM可视化智能安防指挥管理系统北京创羿兴晟科技发展有限公司 7月目录一、 系统概述41. 项目背景42. 需求分析42.1 对现有安防监控系统进行完善升级42.2 对讲系统52.3 仓库物资管理系统52.4 仓库及重要位置环境监测系统52.5 视频会议系统52.6 库房钥匙管理系统52.7 周界报警62.8 报警管理系统62.9 库房门禁管控系统62.10 车辆管理系统62.11 升级哨兵巡查、干部查岗系统62.12 新建库区哨所广播系统72.13 设计上级远程控制72.14 综合防雷系统73. 设计原则73.1 整体规划，分步实施73.2 应用平台集成统一系统73.3 整个系统实现可视化管理73.4 各类数据互通共享73.5 功能设计齐全实用73.6 系统运行稳定可靠83.7 技术特点先进突出83.8 现有基础综合利用83.9 设备选型83.10 工程施工规范可靠83.11 教育人员安全保密8二、 系统总体设计81. 系统组成91.1 一个中心91.2 两个基础91.3 十三个综合安防监控管理大系统92. 网络建设113. 防雷建设114. 整合利用125. 系统亮点12三、 详细建设内容131. 监控指挥中心的改造建设132. 升级扩建视频监控子系统153. 智能仓库管理系统154. 库房钥匙管理子系统195. 库房门禁监管子系统226. 库房环境监测显示子系统247. 哨兵巡检、领导查岗子系统258. 库区广播子系统289. 派车管理子系统在营门安装车辆进出管理系统，2810. 库区应急报警联动子系统30一、 系统概述平邑军械仓库是一所大型的专业战备仓库，仓库为了加强平战时期的后勤保障能力，进一步提高仓库的现代化管理水平，完善仓库的各项安全防范措施，全面落实仓库管理的各项规章制度，结合仓库实际的工作需求和仓库安防系统的现状，平邑军械仓库计划对现有安防系统进行升级扩建，以达到加强保卫保障能力，完善安全防范措施，实现装备物资数字化、数据收集自动化、物资监控可视化、进出物资高效化。1. 项目背景随着安防技术的不断发展，仓库在安防建设方面取得了长足的进步，经过多年的信息化建设，仓库已成功建设了可靠的光纤网络系统、安全视频监控系统、哨兵巡更系统、重点部位入侵报警系统等多个安全防范管理系统。这些系统为仓库提高安全防范水平起到了积极推进作用，取得了良好的管理效益。可是，由于这些系统缺乏统一设计、技术起点低、分散独立建设等原因，造成当前系统数据共享度低、管理缺乏智能化、网络带宽窄、综合管理功能弱等问题，有些设备甚至已经损坏而不能继续使用。而且随着RFID技术逐渐的应用于军队的各个方面，将基于RFID无线射频技术及ZIGBEE组网技术的仓库智能管理系统集成到平邑军械仓库管理仓库管理系统中，该系统能够增强库房作业的准确性和快捷性、减少整个战备物资出入库中由于管理不到位造成的非法出入库、误置、偷窃和库存、出货错误等损失，并最大限度地减少储存成本、保障物资的安全。1.1 PSIM技术概述1.1.1 PSIM平台特征PSIM技术的特征（Physical Security Information Management）（1）连接和集成能力PSIM（物理安全信息管理）的最重要的一个特征便是高度集成化。PSIM能够连接和管理多种不同的安防系统，如：视频监控系统、门禁系统、智能分析系统、卡口系统、各种传感器系统、会议系统、GPS位置跟踪系统和其它信息管理系统等。PSIM平台具备强大的前端设备接入能力，能从数据、信令控制、媒体传输和终端应用几个层面对不同系统进行整合。 （2）设备管理PSIM平台必须能够获取、改变、备份和恢复各种连接子系统的设备参数。（3）基于规则的事件响应PSIM平台应能提供分步骤的执行计划，根据预先制定的规则进行响应。 （4）图形化PSIM应以2D/3D图形接口方式显示情景信息，提供事件、位置及影响范围等方面的图形化展示。（5）高可用PSIM平台必须具备冗余功能，支持灾难恢复，故障迁移，保证业务的连续性，支持统一的网络管理功能。1.1.2 PSIM平台系统架构PSIM系统平台包括很多子系统，其中新疆阿克苏的戒毒所的项目中包括门禁系统，视频监控系统、智能分析系统、停车场管理系统等，具体的系统架构如图所示。1.2 PSIM平台系统软件架构PSIM平台系统架构分为三个层次：如图3 PSIM平台系统软件构架图所示：图3 PSIM平台系统软件构架图n 底层是设备接入层，为各类设备提供统一接口，为系统管理、配置提供统一的标准。n 中间层是平台，包括两部分：基础的服务和基于服务的业务综合层。n 上层是构架在平台之上的应用，使平台的基本服务可靠、高效、灵活地完成业务功能。n 平台提供的主要功能经过 WebService 的国际标准提供对外接口，方便和其它业务应用系统集成。1.2 PSIM平台子系统详细介绍1.2.1 RFID人员定位系统1.2.1.1 RFID人员定位系统拓扑图设备部分采用的是2.4GHz ZigBee组网技术，整个系统拓扑图如图4系统拓扑图所示。图4 人员定位系统拓扑图1.2.1.2 RFID人员定位设备及原理介绍RFID人员定位系统采用的是Zigbee组网形式，创羿科技Zigbee组网设备包括无线路由节点、定向读卡器、全向读卡器、协调器等。一 创羿科技CY-WRT无线路由节点（读卡器）主要用于室内房间、走廊、楼梯、电梯等区域的人员定位，可对房间或室内大区域的人员标签进行实时监控，根据各个无线路由节点扫描到标签的衰减值，并利用多点定位的计算方式，可判断人员处于的实时位置。无线路由节点读取到标签信息后，会经过无线方式传输给协调器，实现Zigbee无线通讯。多台设备Zigbee组网定位精度为1.5-3米，如图4无线路由节点读取RFID标签示意图所示。图4无线路由节点读取RFID标签示意图二 创羿科技CY-RZGG全向读卡器（读卡器）主要用于室外环境。在完全无遮挡的环境下，读卡器识别距离可达500米。在楼宇等环境时，建议读卡使用距离为30米-80米。此款全向读卡器特采用防水外壳，即使在环境恶劣的地方也能够正常工作。根据实际情况，可将室外区域分成若干个小区域进行管理，每个区域布置一台全向读卡器，标签进入识别区域内时，可根据全向读卡器和标签之间的衰减值进行人员位置的判断，标签离全向读卡器越近，捕获效率越快越大，反之捕获率越慢越小。同时全向读卡器还能够提供485/232/网口/GPRS/WIFI等多种接口，方便用户选择。多台设备Zigbee组网定位精度为5-15米，如图5全向读卡器读取标签的形式所示。图5全向读卡器读取标签的形式三 创羿科技CY-CPQ协调器用来收集CY-SFPS定向读卡器和CY-WRT无线路由节点的数据，然后经过有线或无线传输给系统终端。一般4-6台的定向读卡器和无线路由节点用一台协调器。同时，协调器还提供485/232/网口/GPRS/WIFI等多种接口，方便用户选择。如图6协调器收取数据的形式所示。图6 协调器收取数据的形式1.2.1.3 RFID人员定位设备具体配置一 室内设备配置第一层Zigbee网络：电子标签第二层Zigbee网络：无线路由节点&定向读卡器协调器第三层Zigbee网络：数据采集器总控平台图7室内设备组网模式二 室外设备配置第一层Zigbee网络：电子标签全向读卡器第二层Zigbee网络：数据采集器总控平台图8室外设备组网模式三 RFID人员定位设备的应用1.2.1.3.1 房间内多点定位因为房间内的结构比较复杂，因此采用的是多点定位的方法，这样才能够在距离较短的房间内实现定位的功能。如图9房间内多点定位形式。图9房间内多点定位形式1.2.3.1.2 楼梯内多点定位建筑内楼梯处的人员定位在整个系统的定位体系中也占有很大的比重，具体实现的方法如图10 楼梯处的设备部点及定位形式所示。图10 楼梯处的设备部点及定位形式1.2.3.1.3门禁组网形式门禁在新疆戒毒所、新疆戒毒所也占有很高的权重，因此在门口也得安装定位设备，具体的门禁的读卡形式如图11 门禁系统中读卡形式所示。图11 门禁系统中读卡形式1.2.1.4 RFID人员定位系统设计原则由于RFID人员定位设备采用定位传输的技术，定位原理是基于三点定位算法。创羿定位设备的覆盖距离室外500-米，室内30-60米（这是在无遮挡空旷地带的值，如果有遮挡物，范围降低）。因此无论是在室内还是室外，只要在定位信号覆盖区域内，标签同时被3个读卡器覆盖，即可实现相对精确的定位。创羿定位设备部署原则：n 读卡器主要用于接收有源RFID标签发出来的数据，并将数据传给定位引擎。n 读卡器能够部署在任何需要进行定位覆盖的区域，空旷区域内读卡器与标签的最大通讯距离是500米左右，室内环境中，由于格局等各种因素的影响，一般距离在10-60米左右。n 对于人员定位系统的读卡器部署时，原则是每个拘室等房间内安装一个无线路由节点，在范围较大的房间安装3-5个无线路由节点，4-6个无线路由节点配一个协调器。2. 需求分析根据上级首长对仓库安防信息化建设的指导思想，结合创羿多年对于仓库现有安防信息化的建设现状，当前仓库还需完善仓库物资管理系统、仓库的视频监控系统，加强库房门禁管控与库房环境检测，新增应急报警联动系统、网络派车管理系统、哨兵交接岗、哨兵巡查、干部查岗等安防监控管理手段。具体建设需求如下：2.1 对现有安防监控系统进行完善升级需求：系统要求全部采用数字高清监控系统方案，系统要具备行为分析及报警等必备功能，要求监控范围内发生敌情时，监控中心能有视频画面以及声光报警。1) 增设值班室内可视化，实现可视对讲指挥，拟计划在干部值班室、保勤队值班室、保管队值班室、机关门岗、车场值班室、一号哨所值班室、三号哨所值班室、七号哨所值班室、十七号哨所值班室等9处安装室内可视化对讲设备，实现可视值班和对讲功能。2) 更换营门部位为高清摄像机，拟将机关门岗、机关大院外上下山路等2处重要出入口安装定焦高清摄像头，用于监视和抓拍过往车辆、车牌号。3) 在办公楼前和仓库礼堂安装二个摄像机，以满足指挥可视化需求。2.2 对讲系统需求：对讲系统中手持对讲设备要求无线覆盖整个营区，并有系统加密，另一方面控制中心和各个固定的岗亭，各个班的值班室内要能进行视频对讲。巡更系统要求巡更状态实时回传，控制室中要有电子沙盘，将巡更状态实时显示在电子沙盘上。巡更人员定位禁止用GPS定位。2.3 仓库物资管理系统需求：对所有的仓库的物资进行管理，能够进行实时自动盘点、物资快速进出库、物资可视化管理等。在所有的仓库中布设RFID读卡设备，而且每一件物资贴上RFID标签，经过仓库物资管理系统。2.4 仓库及重要位置环境监测系统需求：要求在仓库和重要的位置的温湿度、火焰等环境因素进行监测。拟对三号库房、十五号库房实现温湿度、火焰等因素自动监测和显示，而且将相关数据信息上传到监控中心。2.5 视频会议系统需求：要求每个岗亭、值班室、控制中心、会议室之间能够进行视频会议。在岗亭、值班室、控制中心、会议室安装监控等设备，安装广播设备等。2.6 库房钥匙管理系统需求：要有身份验证功能，和人脸识别存储功能，同时控制中心能实时监测和管理钥匙柜。拟在保勤队、保管队内各配置1台智能钥匙管理柜，实现网络管控、钥匙取放动态授权、钥匙在位状态监控等管理功能。2.7 周界报警需求：仓库外围都进行周界报警，如果出现非法进入防区，进行报警。拟在仓库外围布设电子围栏，实现周界报警功能。2.8 报警管理系统需求：报警系统中要分主动报警和被动报警，主动报警为巡逻人员，值班人员发生情况是由人为触动的报警，被动报警是由各种报警检测装置检测到情况时发出的报警信号；被动报警包含在部队营区内实现周界红外报警，营区内重要位置报警，各办公室，宿舍等建筑内的火警监测报警等相关的报警方案，另一方面要对仓库内实现非法侵入报警，仓库门要实现全方位的红外监测，仓库内也要实现监测报警。凡在库区、库房、哨所、队部等有人值守的部位全部安装网络语音报警器，并自动显示报警区和报警类型。实现应急报警联动系统2.9 库房门禁管控系统需求：系统要求营区大门的车辆通到门禁管理，人行通道门禁管理，办公楼大门门禁管理，营区重要楼房内大门的门禁管理，仓库门禁管理，仓库门禁管理中要有联动，在进入仓库时要有身份验证，身份验证经过后能够合法开启大门，同时门内所有报警检测装置全部解除报警状态，走出仓库，关闭大门时，内部所有报警检测装置全部开启报警状态。并在库区的20个库房口和办公区的2个兵器室分别建设门禁监管设备，实现网络动态监管，进出门禁需从智能钥匙柜合法取出钥匙才能开门。2.10 车辆管理系统需求：车辆派送系统包含功能为车辆使用申报，车辆使用审批，车辆使用授权，凭授权取车，使用中车辆定位。利用仓库办公区营门的门禁设备，经过增加网络派车管理系统，实现仓库内部车辆出入，由业务处、库首长在网上进行授权和认可的模式，营门门禁系统才可自动打开，允许车辆出入，并自动记录进出时间。2.11 升级哨兵巡查、干部查岗系统需求：在办公区、库区、库房等处建立哨兵交接岗系统、无障碍无线哨兵巡更系统、领导查岗系统。2.12 新建库区哨所广播系统需求：在保勤队值班室、保管队值班室、车场值班室、一号哨所值班室、三号哨所值班室、七号哨所值班室、十七号哨所值班室等七处安装广播设备，并经过光纤于库办公区的广播室相连，实现全库统一广播。2.13 设计上级远程控制需求：接口预留与上级机关的数据共享接口，能为上级单位提供视频、安防数据等信息。2.14 综合防雷系统对库区的安防系统及设备进行防雷设计。3. 设计原则3.1 整体规划，分步实施根据仓库安全管理的需要，全面规划设计安防报警系统，把当前建设任务与长期发展目标相结合，在进一步落实建设资金后，分步开展建设。完善工作。3.2 应用平台集成统一系统所使用的平台应该能够集成各个分项功能，实现在一个平台中能够访可各种数据，进行相关操作、使用。3.3 整个系统实现可视化管理经过对各个子系统进行整合，形成PSIM管理系统，实现所有系统的设备、物资、流程的可视化管理。3.4 各类数据互通共享充分合理设计各种关联机制各子系统间功能联动、数据共享，最大限度地实现数据资源的有效利用。3.5 功能设计齐全实用认真分析调研仓库管理工作的实际需求，针对各项需求逐一设计功能系统，达到功能齐全，实用有效的目的。3.6 系统运行稳定可靠系统具备长期和稳定工作的能力。在设备选型上系统充分考虑了设备性能和功能的冗余，保证不出现瓶颈问题；在结构设计上采用模块化主构，局部故障不影响整个系统的正常工作；系统具有自诊断功能，对各种程序出错、通道干扰、通信中断、软硬件故障等要能够诊断出故障产及时告警；3.7 技术特点先进突出广泛吸取先进经验，采用成熟的高新技术，结合仓库实际情况，建设一个高水平的安防报警系统。3.8 现有基础综合利用新系统设计和建设过程中，必须充分考虑仓库现有的基础条件，应最大限度地利用现有的设备设施，杜绝重复浪费现象。3.9 设备选型根据管理目的的要求不同，合理选择、设计设备的功能、类别和性能，以经济适用为准则，选择抗干扰能力强、抗雷击、环境适应能力强的工业级产品。保证系统在恶劣环境和气候条件下正常运行。系统及设备与操作简单，维护管理方便。3.10 工程施工规范可靠工程施工过程中严把质量关，做到设备安装稳固可靠，线路铺设整齐美观。3.11 教育人员安全保密加强全体人员安全保密教育，充分认识军队安全保密工作的重要性，严格遵守军队安全保密制度。二、 系统总体设计根据仓库的建设需求，结合仓库安防信息化系统的建设现状，拟设计一套将仓库物资管理系统、多种安防技术手段、多类安防监控和预警设备，按照一种标准规范和协议进行系统集成，集成在一个安防平台下的一种信息共享、相互协调、多方联动的PSIM可视化智能安防指挥管理系统。1. 系统组成综合安防警戒监控与指挥管理系统由一个中心、两个基础十三个子系统组成，其含义及建设内容如下：1.1 一个中心建立一个安全监控中心，该中心是综合安防监控管理系统的控制中。负责汇聚、处理、发布各类报警信息和管理数据。1.2 两个基础1) 铺设光纤通信网络，做到监控中心与每个信息点都有一条直通的光纤，经过该光纤实现视频、语音、数据、电话等各类通信；2) 建立防雷保护系统，有效减少雷电对系统中设备的破坏，保护监控中心值班人员的人身安全。1.3 十三个综合安防监控管理大系统1) 视频联动系统该系统是综合安防监控系统中利用视频图像进行安全防范的部分，本系统在仓库的重点部位安装摄像机，并将图像传输到安全监控中心，进行图像分析报警和供值班员观察监控区域的情况。该视频系统还可用于召开仓库内的小型电视电话会议；2) 对讲系统该系统能够让安全监控中心值班员及时了解哨兵身份，实时掌握哨兵巡检位置，监督哨兵的巡逻执行情况，保障哨兵在巡逻过程中的人身安全；3) 仓库物资管理系统该系统能够让安全监控中心的值班员、仓库管理员、主任都能够知道仓库的库存、物品进出库情况、物品有效期等仓库管理信息。4) 环境监测系统该系统是综合安防监控系统中加强库房质量管理手段，而且此系统属于仓库物资管理系统的，在仓库重要的位置上或者货物上放上温湿度标签和火焰标签，当被监测的库房温湿度超标或者出现感应到火焰的时候，实时发出报警提示信息，及时安排处理，确保物资安全；5) 视频会议系统在岗亭、值班室、控制中心、会议室安装监控等设备，安装广播设备等，实现每个岗亭、值班室、控制中心、会议室之间能够进行视频会议。6) 仓库智能权限管理系统该系统为门禁管理系统提供管理依据，根据钥匙的在位状态和使用情况对门禁管理系统进行撤防和布防；7) 周界报警系统针对某些特殊区域安装周界报警系统；并实现周界报警与视频联动，实时掌握报警事件；8) 报警管理系统该系统为哨兵和值班人员提供了多种报警手段，在第一时间将警情通知到哨所、监控中心、保管队和消防分队；9) 库房门禁管控系统该系统是综合安防监控系统对库房门的启闭进行警戒和管理的部分，该部分经过作业任务核查和进出库人员身份确认等技术手段，对库房门合法的开启予以经过，发生非法进入时发出报警；10) 轨迹跟踪系统当对所需要的物品进行定位跟踪时，摄像头能够自动切换，并形成相应的轨迹，同时保存数据，便于回调轨迹情况，亦可根据轨迹情况判断运动趋势，有利于采取有效的防护措施。11) 车辆管理系统在仓库营门、技术区门口及车场等部位实现车辆进出的自动管理；12) 巡更系统升级哨兵巡查、干部查岗系统13) 建立哨所监控分中心系统在哨所、保管队等值守部位安装监控分中心，掌握本哨所责任区内的各类状态数据和警惰字并可参与仓库召开的小型电视电话会议；14) 广播系统在保勤队值班室、保管队值班室、车场值班室、一号哨所值班室、三号哨所值班室、七号哨所值班室、十七号哨所值班室等七处安装广播设备，并经过光纤于库办公区的广播室相连，实现全库统一广播。15) 上级接口子系统为上级机关提供所需要的本系统内的所有图像、库门启闭状态等数据；系统的体系结构如下图所示：16) 综合防雷系统2. 网络建设当前仓库已有很好的光纤网络基础，由监控中心至南山沟各库房、北山沟各库房均已布设了光纤，能够保证每个库房的主库口至少预留有2芯光纤。结合现场的调研情况，依据本案各子系统的功能设计，拟计划对仓库光纤网络和传输设备进行升级扩容：1。当前办公区门岗、车队值班室、保勤队值班室、一号哨所、三号哨所、七号哨所、十七号哨所和各库房的副口等处仍需进行光纤网络延伸的建设。方案拟计划采用就近接续主库口预留光纤芯数的方式，使得各哨所、各副库口和前端设备所处的位置得到安防信息化系统的信息节点，实现各点之间光纤互通，完成仓库安防信息网络的建设。2。根据库房门禁系统、哨所广播系统和新建高清IP摄像机等系统设备数据传输的需要，需新增和升级原监控系统的光纤收发设备。3. 防雷建设防雷保护系统：系统内各点都要做保护防雷接地，安装电源防雷浪涌保护器、音频视频信号防雷浪涌保护器、控制信号防雷浪涌保护器、网络防雷浪涌保护器等(若库房现有接地装置合格的，可直接使用)。特别对于将库内设备和库外设备进行连接的线路，应重点采取防雷措施，避免将雷电由库外引入库内。经综合考虑安装防雷设备的建设成本和所保护设备的经济效益以及遭受雷击危害的风险，本次设备防雷工程重点放在设备集中的部位，如：监控报警系统的指挥中心、办公楼值班室及每个库房。施工建设时遇到长距离传输信号时，尽可能使用光缆设备，减少室外电缆的铺设长度，从源头上做到减小遭遇免雷击破坏的可能性。前端设备防雷示意图根据防雷技术标准要求，中心机房、监控中心和指挥中心等设备集中的场所，接地电阻不得大于40，前端设备防雷地线接地电阻不得大于100，在高山岩石地理环境下埋设地线时，其接地电阻不得大于200。4. 整合利用仓库经过多年的信息化建设，已打下了良好的光纤网络基础和视频监控基础，在库区光缆已布至各库房的主库口，各库口、主要哨所、保管队和检修所等均已安装了视频监控摄像机；在办公区的主要路段、重点部位和关键场所等也已安装了定焦监控摄像机；监控点位达50个，在办公楼一楼建有监控中心，其中配备了电视墙、硬盘录像机和矩阵等中心设备。本案设计将在仓库现有安防信息化基础上，充分整合和利用已有的安防设备，保证前期投资的效益，杜绝重复浪费现象。具体体现为：1、库区的光缆网络全部沿用原有光缆，并在此基础上仅对本案建设范围内无光缆网络节点的部位进行就近延伸汇接。2、基本保留和利用各监控点的监控摄像机，只根据工程建设需要对原监控摄像机进行位置调整。3、监控中心的录像设备任然保留沿用。5. 系统亮点1、可视化智能管理平台：集中管理指挥功能军队后方仓库综合安防监控管理系统是一个综合性监控、指挥、管理应用平台，采用了多种安防监测技术手段，集成了各类信息采集、传输、处理、显示、储存等信息化设备飞实现了前端各类状态实时监测飞数据汇总，统一处理，警情信息全方位、多形式发布的系统功能，具有全面监测、信息共享、相互协调、多方联动的突出特点。2、 报警联动经过安防子系统的报警提示或智能分析提示的突发事件能够经过系统问联动，自动弹出报警画面、LED电子同步报警显示、智能语音播报，能够做到警情信息全方位、多形式联动发布。3、电子地图功能系统软件多级电子地图，能够将仓库区域的平面沙盘地图以可视化方式呈现每一个监控点的安装位置、报警点位置、设备状态等，利于操作员方便快捷地调用视频图像，安防集成管理平台软件提供电子地图接口。4、设备状态监测功能对于系统前端节点为网络摄像机，它们与安防集成管理平台软件之间保持IP通信和心跳保活，软件平台能实时监测它们的运行状态，对工作异常的设备可发出报警信号。5、视频实时监控：智能视频管理功能经过安防集成管理平台，可实现智能分析规则的配置及智能分析报警联动设置及管理等。6、轨迹跟踪：动态掌握哨兵巡更功能利用在线式查库巡检系统和哨兵交接岗系统，为查库巡检人员配备巡查报警对讲机，中心安装报警接收控制主机，限定查库巡检人员按时间、路线进行巡检，超时、错线、漏巡即刻报警，在第一时间发现哨兵行动异常，以最快速度接收哨兵报警信息，及时进行应急处理，保哨兵正常履行巡逻职责和自身安全。三、 详细建设内容1. 监控指挥中心的改造建设监控指挥中心是本系统的核心部位，其主要功能是集中显示各区域的监控图像、库房防入侵功能系统工作状态、库房温湿度监控、哨兵巡逻情况及其它信息化综合管理信息，接受各类报警信息，发布指挥命令，集中存储各类数据，组织召开临时视频会议，展示仓库信息化建设成就等。本方案拟计划在办公楼一层西侧新建作战指挥中心，监控全局视频图像和其它各类管理信息；在营区门岗、保勤队值班室、保管队值班室、一号哨所、三号哨所、七号哨所、十七号哨所等处建立分中心，监控各自责任区域的视频图像和其它管理信息。作战指挥中心安装3x3超窄边拼接屏电视墙一面，拼接单元采用高亮度46液晶显示器，五联操作台一张、网络集中存储器一台，以及其它配套设备；在营区门岗、保勤队值班室、保管队值班室、一号哨所、三号哨所、七号哨所、十七号哨所等处分中心各安装一台计算机，显示视频图像及其它信息等。指挥中心拼接屏效果图如下：各分控中心效果图如下：2. 升级扩建视频监控子系统监控子系统包括前端监控摄像机、视频信号传输设备、中心录像存储设备和图像显控设备等，本案响应仓库的需求对仓库现有监控系统进行升级扩建，内容如下：1、在干部值班室、保勤队值班室、保管队值班室、机关门岗、车场值班室、一号哨所值班室、三号哨所值班室、七号哨所值班室、十七号哨所值班室等9处值班室内建立可视值班、视频会议和广播系统。方案设计在各值班室内容各安装一套半球摄像机，配备视频会议话筒、音箱，在值班室门外安装广播设备；视频图像、语音广播等信号经过光缆经与各值班室最近库房口的原库区监控光缆汇接后接至监控中心。2、在机关门岗、机关大院外上下山路等2处重要出入口安装定焦高清摄像头，用于监视和抓拍过往车辆、车牌号。3、在监控中心新增1台嵌入式16路硬盘录像机，对新增监控图像进行中心录像存储。3. 智能仓库管理系统仓库管理系统主要用于仓储战备物资进出自动化管理，由安装在物资外箱上的ZIGBEE电子标签、定向读卡器、手持读写器、管理中心网络管理设备及其管理软件组成。当携带ZIGBEE电子标签的物资经过仓库设定的射频感应区域时，系统经过ZIGBEE电子标签实现自动化的存货、取货及仓库中的快速盘点、物资监控等操作。经过科学的编码，还可方便地对物品的批次、产地等进行动态的管理。1） 组成系统设备结构拓扑图2） 功能17) 完善物资的监管，减少和杜绝物资的非法流出18) 标签识别的正确性高，减少人为的错误输入 19) 增加库存的准确率 20) 有效的库存管理和控制，快速、高效的物资流转。 21) 有效的库存空间利用，降低营运成本22) 物资各种当前和历史事务的统计报表为决策者提供准确、有用的信息23) 数据交换接口的连通，增强物资现有应用系统的管理 24) 建成后的物资仓库管理系统，将为物资的指挥决策提供更有价值、更具时效性的分析数据25) 将物资单据所需的大量纸张文字信息转换成电子数据，简化了查询步骤，只需输入查询条件，就会查到所需记录，大大加快了查询速度26) 提高物资数据统计的速度和准确性，减轻汇总统计人员的工作难度27) 无纸化的操作，减少纸张的开销3） 流程介绍入库过程：物资运输到库后，先取出空白的RFID标签，对应在每个战备物资的外箱进行粘贴固定； 然后用手持的读写器读取对应RFID标签的ID信息，经过手持的读写器内置软件选择定义战备物资的属性，并登记录入到软件系统的数据库；再用手持的读写器打印战备物资的名称、入库日期等属性的标帖粘贴于外箱上完成战备物资入库流程；库房管理：实时24小时监控，利用射频芯片固定读写器，定时扫描，完成每个芯片数据的获取，与数据库中的数据对比，如有非法或异常，则数据发生变化，战备物资智能管理信息系统发出报警提示管理人员；能够实现定期盘库，管理人员在管理平台中发出盘库命令，各个设备读取相关信息，发送给服务器，服务器汇总信息，得到真实的战备物资库房信息。出库过程：根据合法指令的出库单，在应急物资智能管理信息系统中选定需要出库的应急物资；经过定位装置及信息系统，确定所选设备的库位及位置；将库位应急物资取下，放入运输车辆，如需要对车辆进行实时定位跟踪；在运输应急物资出库房时，射频芯片读设备，将射频芯片中的数据读出来，同时应急物资智能管理信息系统根据外箱芯片的信息，在数据库中作出修改；此时应急物资智能管理信息系统将此数据处理，做出确认，根据设定的库房射频芯片监视设备的数据提交，应急物资智能管理信息系统完成此遗弃化武出库流程。4） 软件部分VC+是一款功能强大的可视化软件开发工具，已经成为专业程序员开发软件的首选，主要由Developer Studio集成开发环境、MFC、Platform SDK等三部分组成。SQL Server 是微软公司推出的SQL Server数据库管理系统的较新版本。对比其它版本，它具有Internet 集成、良好的可伸缩性和可用性、企业级数据库功能、易于安装、部署和使用等特性，可跨越多种平台使用，因此本方案选择SQL Server 作为后台数据库。软件界面如下图所示： PDA阅读器管理系统的设计与实现PDA登录界面如图8所示，在显示界面上显示的当前页面是本系统的主界面（图9）。当点击选择跟踪时，出现“录入”、“写入”、“上传”、“下载”、“退出”等5个选项（如图10）。当选中“录入”时，阅读器先寻找在其附近的标签，将在扫描范围内的标签ID全部显示出来，根据需要选择相应的标签ID，点击就会将其载有的内容读出。当选中“写入”时，界面会显示某种固定格式，输入基本信息，然后再寻找在扫描范围内的标签，将信息输入到你需要输入的标签内。如果点击“上传”，会将写入的信息经过无线局域网传送到PC端。如果点击“下载”，首先经过无线局域网与PC端连接，再将PC机内的信息读入。如果点击“退出”，则自动退出无线终端。 PDA登录界面 PDA主界面 PC端管理系统的设计与实现阅读器将读取的标签信息解码并送至PC端进行集中审核处理，因此可视PC端的系统为总调度中心，扮演着举足轻重的地位。本方案根据实际应用的情况，采用基于JAVA 的B/S三层架构开发了PC端智能管理系统，对其装备信息进行实时全方位的可视化管理。4. 库房钥匙管理子系统仓库将采用新型的智能钥匙柜替换现有的机械管理钥匙柜，钥匙柜设置在保密室、保勤队值班室、保管队值班室，存放所管理的库房和枪械弹药室的钥匙。新的钥匙管理系统按照仓库值班员、保管队长、库房保管员三级管理机制，严格控制库房钥匙的取送和保管，人员刷卡确认身份，自动显示记录钥匙状态，取送信息和取送过程图像全程记录，记录和图像信息可远程网络查询。非法开启钥匙柜自动报警，且充分考虑了多种应急取送的情况。1)组成钥匙管理系统有智能钥匙柜和网络钥匙管理软件组成，智能钥匙柜如下图所示：2)功能网上传递作业命令，精确核准钥匙领用钥匙状态与门禁、库房安防、视频监控等系统实现联动系统严格控制钥匙的取放和保管，钥匙领用实行主管领导、值班员及保管员三级管理权限认证经过后，可自动分步骤打开钥匙柜大门和相应的钥匙柜格门；在紧急状态时释放所有的钥匙取放权限，钥匙柜大门可采用手动钥匙方式打开以应对突发事件、紧急作业等；语音向导提示操作步骤；网络共享显示钥匙在位状态及有关信息多种状态指示，包括大门的状态、钥匙在位/取走状态、报警状态、时间显示等；对系统的所有操作进行录像和记录，以备将来查询，包括钥匙的取走、还回、非法开门等；对所有使用人员的相关资料进行管理，包括姓名、性别、部门、职务、所管钥匙编号等；能够设定一名使用人员管理多把钥匙，一把钥匙也能够被多名使用人员管理；非法或错误操作，发出报警，如非法打开钥匙柜门、非法提取钥匙等；当钥匙柜打开后，超过操作时限发出报警，同时锁定所有钥匙；钥匙柜内置电瓶，可连续工作3天；智能钥匙柜钥匙取放操作流程进行钥匙取放并产生取放记录软件界面如下图所示：5. 库房门禁监管子系统1) 系统组成：库房门禁的组成如下图所示：2)系统功能：库房门禁监视功能系统经过监视库房门磁、双鉴等设备的状态，达到能动态掌握库房房门是否被打开，是否有物体出入库房，再经过监控录像机实现对库房房门周边的环境进行可视化监视和视频录像；系统将门磁、双鉴状态的变化结合视频录像自动产生库房门禁监视记录，可备查询。库房门禁监管功能系统经过库房前端控制主机、刷卡器、报警器、电控锁、操作控制面板和语音提示系统等设备结合库房门禁监视功能，能够实现对库房的门禁系统进行设防和解禁的控制管理功能。系统根据仓库进入库房的管理规定，日常对库房门禁设置为设防状态，一旦有非法进入库房情况发生，立即发出报警；门禁系统只有经过被授权的保管员双人刷卡解除设防状态，打开电控锁后才可正常进入库房。系统对于保管员的刷卡解禁过程自动进行记录，以备查询。电控锁不宜在公差过大的库房门上安装。与钥匙柜系统联动功能该系统与钥匙柜系统建立在同一平台上，信息共享，当保管员双人刷卡解除库房门禁系统时，系统自动参考钥匙柜系统数据判别库房钥匙是否被领取，以便做出正确解禁的判断。告警联动功能当库房有异常情况发生，库房前端声光报警设备会立即发出警报，同时中心系统平台也立即发出告警联动信息，控制告警电子屏显示报警的库房及警情。网络对讲功能经过网络对讲器直接和指挥中心进行语言对讲，洞库门前和重点区域均安装对讲设备。巡逻签到功能根据不同的刷卡权限，巡逻人员可在库房门禁监管系统的刷卡器上，经过打卡来完成巡逻签到，以便于指挥中心值班员掌握库区的巡更情况。该巡更功能是在线式工作方式，能够在第一时间发现哨兵巡逻异常的情况，为提早处理事件提供了时间保障。巡逻报警功能当哨兵或工作人员在现场发现火警、匪警的异常情况时，可经过按钮报警(必要时刷卡确认)的方式向监控中心发出报警信息。其它辅助功能如：灯控功能、门铃功能、告警功能等。3)设备安装：根据仓库建设需求，在仓库的26个洞库口和办公楼的2个枪械室各安装一套门禁控制设备，在库房的每个通风门上安装门磁，库房门内区域安装红外微波双鉴探头，在通风门外加装控制装置(撤防、布防、报警、对讲)和声光报警装置，主要配套设备有：门禁采集控制器、操作面板、语音设备、数据传输设备、电源、设备箱等。本次工程根据
