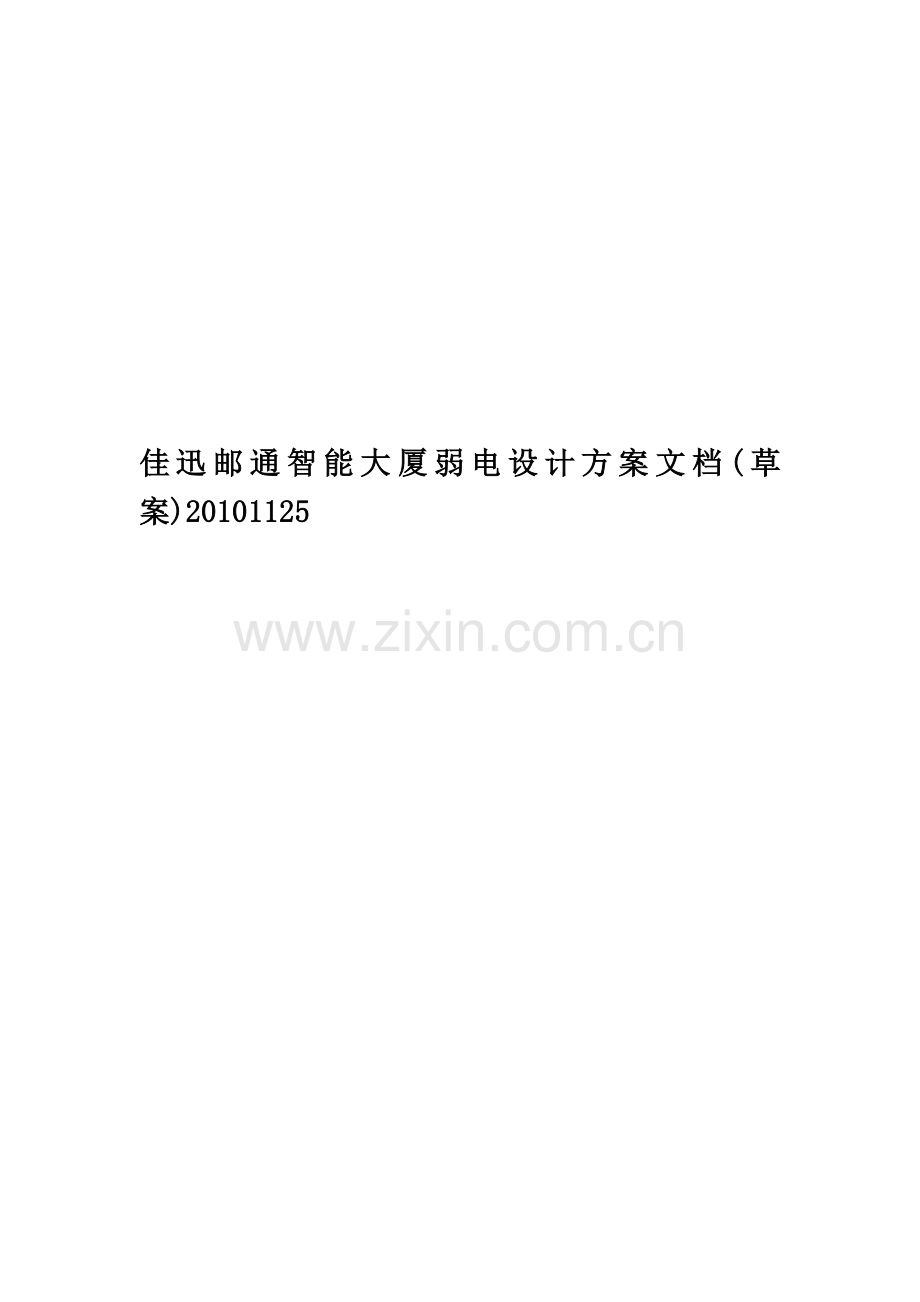

佳迅邮通智能大厦弱电设计方案文档(草案)20101125.doc

佳迅邮通智能大厦弱电设计方案文档(草案)20101125大连佳迅邮通科技发展有限公司 大厦智能弱电工程方案（草案）大厦智能弱电工程方案（草案）大连佳迅邮通科技发展有限公司（2010-11-25）前言4第一章 结构化综合布线系统5第一节 概述5第二节 功能5第三节 设计依据10第四节 对土建环境要求10第二章 程控交换机系统设计11第一节 概要介绍11第二节 项目网络接口包括12第三章 保安监控与防盗报警系统方案设计13第一节 概要介绍13第二节 功能介绍14第三节 设计依据15第四节 设计说明15第五节 对土建和环境的具体要求15第四章 门禁考勤停车IC卡管理系统设计16第一节 IC卡管理系统概述16第二节 IC卡管理系统功能要求16第三节 停车自动化管理系统17第四节 IC卡消费子系统18第五章 卫星有线电视系统设计18第一节 系统概述18第二节 卫星有线电视系统设计说明19第三节 卫星有线电视系统组成19第四节 卫星有线电视系统施工和维护19第六章公共广播系统设计20第一节 系统介绍20第二节 设计依据20第三节 设计方案说明21第七章 楼内通讯设计方案22第一节 无线对讲系统22第二节 移动通信信号增强系统22第三节 大厦综合楼通信施工要求23第八章 计算机网络系统设计24第一节 网络系统概述24第二节 网络系统具体内容24第三节 网络系统具体施工要求24第九章 楼宇自控方案设计25第一节 楼宇自控系统综述25第二节 楼宇自控系统功能26第三节 大厦综合楼楼控系统设计说明27第十章智能照明监控系统28第一节 电力照明监控系统概述28第二节 系统构成28第三节 监控对象28第四节 系统控制对象和要求29第五节 照明控制管理系统各控制区域功能说明30第六节 照明控制管理系统结构32第十一章 电子图文显示屏系统33第一节 显示屏简介33第二节 采用显示屏类别33第三节 显示屏安装依据以及施工条件34前言在社会生活中，信息成为一种关键的资源。为了使信息能准确、高速地在各种型号的计算机、终端机、电话机、传真机和通讯设备之间传递就必须建立信息高速通道。当一个企业，一个政府部门，在规划内部电脑系统、安防、各类应用时，先从建网开始，再根据具体需求将各种型号的微型机以及各类设备挂在网上，从根本上避免了“机器联网”造成的开放性不良的被动局面。因此在新建大楼或旧楼改造的工程中迫切需要一种先进的布线系统来铺设信息高速通道。综合布线系统正是这样一个系统，它以其极大的灵活性、适用性、可靠性、完整性等优点代替了传统的布线系统概念，并在我国很快为各级主管和技术人员所认同。因此，我公司设计的综合布线系统立足于开放原则，既支持集中式系统，又支持分布式系统，既支持不同厂家不同类型的计算机及网络产品，又支持可视电话，符合目前和未来的发展需要。总之，在高品质的综合布线系统支撑下，科贸大楼将是一个既投资合理又拥有高效率的舒适、温馨、便利的环境，同时也具有长远的系统灵活性。我我公司将本着诚挚严谨的敬业精神，依据需求，凭借我们成熟的技术提供此综合布线系统设计方案，供审阅。第 36页 共 36页第一章 结构化综合布线系统第一节 概述建筑物结构化综合布线系统(SCS)又称开放式布线系统，是一种在建筑物中综合数据传输的网络系统。它是把建筑物内部的话音交换、智能数据处理设备及其它广义的数据通信设施相互连接起来，并采用必要的设备同建筑物外部数据网络或电话局线路相连接。结构化布线系统是根据各节点的地理分布情况、网络配置情况和通信要求，安装适当的布线介质和连接设备，使整个网络的连接、维护和管理变得简单易行。根据大厦的具体情况，大楼内水平子系统中的语音与数据布线全部采用超五类非屏蔽双绞线，支持100M快速以太网和155/622M ATM连接。垂直干线语音系统采用三类大对数电缆；数据系统采用六芯62.5/125um多模光纤和2根8芯超五类非屏蔽双绞线互为备份方式，支持100M快速以太网连接和155/622M ATM及千兆以太网（光纤）等高速网络连接。配线管理语音系统采用110AB型背架式配线架，数据网络系统采用1100CAT5 PATCH PANEL模块配线架，便于互换和管理。第二节 功能PDS 系统集成是针对计算机与通信的配线系统而设计的，这也就表明它可满足各种不同的计算机与通信的要求。它包括：模拟与数字的话音系统；高速与低速的数据系统；传真机、图形终端、绘图仪等需要传输的图象资料；电视会议与安全监视系统的视频信号；传输28个VHF宽带视频信号；建筑物的安全报警和空调控制系统的传感器信号。 PDS 系统集成可满足建筑物内部及建筑物之间的所有计算机、通信以及建筑物自动化系统设备的配线需求。由于PDS 系统集成是一套综合式的系统，因此它可以使用相同的电缆与配线端子板，以及相同的插头与模块化插孔以供话音与数据的传递，可不必顾虑各种设备的兼容性问题。PDS采用模块化设计，因而最易于配线上扩充和重新组合。此系统采用了星形拓扑结构，并同电信方面以及EIA/TIA-568所遵循的建筑物配线方式相同。 正由于它采用了星形拓扑结构的模块化设计，才使扩充系统工作变得十分方便。因为在星形结构中，工作站是由中心节点向外增设，而每条线路都与其它线路无关。因此，在更改和重新市置设备时，只是影响到与此相关的那条路线，而对其它所有线路毫无影响。另外，这种结构会使系统中的故障分析工作变得非常容易。一旦系统发生故障，便可迅速地找到故障点，并加以排除。 布线系统是建筑物或建筑群内的传输网络。根据EIA/TIA568标准，建筑物综合布线系统分为六个子系统：o工作区子系统o水平布线子系统o干线子系统o设备间子系统o管理子系统o建筑群子系统 通讯和数据处理的各种需求确定了所需的子系统。从理论上讲，大型通信系统可能需要用铜介质和光纤介质把全部上述子系统集成在一起。系统结构如下图所示：2.1. 工作区子系统 工作区布线子系统由终端设备连接到信息插座的连线(或软线)组成，它包括装配软线、适配器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。系统结构如下图所示：2.2. 水平布线子系统 水平子系统的作用是将干线子系统线路延伸到用户工作区，水平子系统区别于干线子系统的区别是：水平布线系统处于同一楼层，并端接在信息插座或区域布线的中转点上。SYSTIMAX SCS将上述的电缆数限制为4对或25对UTP(非屏蔽双绞线)，它们能支持大多数现代通信设备。在需要某些宽带应用时，可以采用光缆。 水平布线子系统一端端接于信息插座上，另一端端接在干线接线间、卫星接线间或设备机房的管理配线架上。系统结构如下图所示：2.3. 管理子系统 管理子系统由交连、互连和配线架和信息插座式配线架以及相关跳线组成。管理点为连接其它子系统提供连接手段。交连和互连允许你将通信线路定位或重新定位到建筑物的不同部分，以便能更容易地管理通信线路。 通过卡接或插接式跳线，交叉连接允许你将端接在配线架一端的通信线路与端接于另一端配线架上的线路相连。插入线为重新安排线路提供一种简易的方法，而且不需要安装跨接线时使用的专用工具。系统结构如下图所示：2.4.干线子系统 干线子系统是建筑物内网络系统的中枢，该子系统把公共系统设备互连起来，由它将各楼层的水平子系统联系起来。它提供建筑物的干线(馈电线)电缆的路由。通常由垂直大对数铜缆或光缆组成，它的一端端接于设备机房的主配线架上，另一端通常端接在楼层接线间的各个管理分配线架上。系统结构如下图所示：2.5.设备间子系统 设备间子系统由设备间中的跳线电缆、适配器组成，它把中央主配线架与各种不同设备互连起来，如PBX，网络设备和监控设备等与主配线架之间的连接。通常该子系统设计与网络具体应用有关，相对独立于通用的结构布线系统。系统结构如下图所示： 2.6.建筑群子系统 建筑群子系统将一个建筑物中的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上。它是整个布线系统中的一部分(包括传输介质)并支持提供楼群之间通信设施所需的硬件，其中有导线电缆、光缆和防止电缆的浪涌电压进入建筑物的电气保护设备。系统结构如下图所示：第三节 设计依据3.1综合布线应符合的标准 美国电子工业/通信协会EIA/TIA 568工业标准及国际商务建筑布线标准； 美国电子工业/通信协会EIA/TIA-TSB-36标准； 美国电子工业/通信协会EIA/TIA-TSB-40标准； 电气及电子工程师学会IEEE802标准； 中国工程建设标准化协会CECS72:97建筑与建筑群综合布线系统工程设计规范。3.2综合布线系统设计和安装所涉及的标准与规范 (GBJ42-81)； (GBJ79-85)； 。 (YDJ8-85)； (YDJ9-90)； (YD/T2008-93)； (YDJ26-89)。第四节 对土建环境要求4.1 工作区：标准信息座均为墙面暗装(特殊应用环境可考虑吊顶内、地面或明装方式)底边距地30厘米。为使用方便，要求每组信息座附近应配备220V电源插座，以便为数据设备供电，建议安装位置距信息座不小于15厘米，否则需做屏蔽处理。4.2 管理间与设备间： 管理子系统设备全部采用管理间专用机柜安装，机柜为19英寸标准，材料采用金属喷塑，并配有网络设备专用配电电源端接空间，可将网络设备一同放置其中。此种安装模式具有整齐美观、可靠性高、防尘、保密性好、安装规范,并具有一定的屏蔽作用等优点。 由于管理间内要安装网络设备，因此简易管理间需进行必要的装修并配备照明设备以便于设备维护，同时要作防尘处理。为保证网络的可靠运行，简易管理间内应配备三组独立供电的220V电源插座，每管理间功率不小于400W。设备间指计算机房和交换机房，是整个大楼的信息中心，对环境有较高的要求。主设备间内需建立一个照明良好、经过仔细调节、安全而又得到保护的环境，通常应达到以下要求： 保持室内无尘土，具有良好的通风条件，室内的照明不低于540Lx。 室温保持在18摄氏度到27摄氏度之间，相对湿度保持在30%至55%。 安装合适的符合相关规定要求的消防系统。 使用防火门、至少能耐火1小时的防火墙（从地板到天花板）和阻然漆。 房间至少有有一扇窗留作安全出口。 任一配线架的金属基座都应接地，接地电阻不大于3欧姆，室内应提供UPS电源以保证网络设备运行及维护的供电，对电源插座的容量也有一定的要求。第二章 程控交换机系统设计第一节 概要介绍随着现代化的发展对通信系统的要求将会越来越高。通信为大厦综合楼运作的不可或缺的重要工具，对企业和各类客人服务的主要组成内容，其业务种类和数量将不断增长，对通信设备的适用性、先进性、可靠性等要求愈来愈高。换言之，大厦综合楼的通信设备不仅要求能可靠的满足目前大厦综合楼的通信需要，如语音、N-ISDN 应用和组网的要求，还要考虑到未来发展对客人服务、对通信网的影响，设备对新技术的适应性，如 B-ISDN 、CTI 计算机电话集成应用等，为大厦综合楼现在和将来的发展提供可靠的通信保障。第二节 项目网络接口包括公网接入方式：系统可以以数字或模拟的多种中继方式接入公网，根据大厦综合楼的实际情况和通信发展的趋势，建议大厦综合楼采用 ISDN PRI DSS1 信令接入邮电 ISDN 公网，从而可实现与公网的统一编号和等位拨号，并提供ISDN 通信功能，如主叫号码/姓名、呼叫转移、64KB 透明传输等，实现与公网间的话音、数据、图像等多媒体的通信业务。用户接口包括普通模拟用户、数字用户、BRI ISDN 用户(可选配，如用于高级广域可视电话、因特网接入备份路由等)。无绳电话系统建议配备为 Meridian Companion 移动通信系统，用户数200个，该系统一体化集成于 Option 81 中。为便于用户以后增加寻呼系统，本项目 Option 81 配置与之应用的自动呼叫分配(ACD)软件包。通过两个RS232C接口和计算机管理系统连接，实现电话服务权限控制、留言指示、客房状态、电话费用等信息的传递。通过以上组网接续，建立大厦综合楼的通信系统，连接公网，为大厦综合楼员工、客人提供电话、传真、可视电话、因特网接入、数据传输等多媒体通信业务。2.1数字程控交换机F 整机系统采用功能分担、分级控制方式，中央处理机各级处理机分担处理及控制，提高子系统的可靠性；F 中央处理机采用先进的计算机技术，CPU芯片钟频高，处理能力强，存储容量大，并应用高级语言编写软件；F 接口种类多，ISDN（综合业务数据网）功能强，系统具有B+D、2B+D数字用户端口及各类中继接口。数据通信有V24，V28，V35，V36接口，及X21接口等。F 配有各种服务器，适用于各种通信业务，除必备的管理数据服务器（ADS）外，还可选配话音邮箱服务器（VMS），传真/文本服务器（TCS）等。供用户选用；F 故障自诊断能力强，且维护管理能力强，保证系统运行的可靠性。2.2 数字程控机的应用范围F 接口种类多，便于开展，除话音通信、传真通信外，可连接可视电话终端，可视图文终端，数据终端，多媒体终端等，提高系统通信业务范围；F 具有较强的ISDN功能，用于办公自动化方面，提高与LAN，WAN的组网服务。F 语音邮箱是将用户的话音通过压缩技术，量化，编码，存如硬盘，用户可提取阅读，删改，保存，广播，查询和定时预报等，提高了大厦通信自动化水平和服务水准。F 文本/传真通信服务器，提供文本/传真信息的缓冲分配及交换功能，提高了大厦文本/传真信息的处理能力和办公自动化水平。F 具有微波，卫星地面站，无线电通信等连接的信号接口，增大大厦的语音通信，数据通信的国内，国际通信业务的通路.第三章 保安监控与防盗报警系统方案设计第一节 概要介绍随着现代科学技术的发展，保安监控已成为现代智能楼宇必不可少的一部分。大厦综合楼是一座现代化高级智能化建筑。为了保障大楼内的财产和所有工作人员的安全，迅速而有效地禁止或处理突发性事件，特为贵方设计了本套保安监控系统方案。本方案的设计实现了电视监控系统采用多媒体技术，并与制动辅助系统系统完成集成的具体要求。其防盗报警系统实现了与监控系统的联动，即在探头报警时，监视器上将显示该区的摄像机画面。主要考虑在楼内的电梯轿厢，电梯厅，地下一层，增加了云台摄像机，力争做到无死角又不浪费摄像机。在保证系统可行性的基础上，力争使系统设计合理并达到最优。系统的关键部分全面采用世界著名厂家的产品,保证了整个系统的可靠性。同时兼顾到功能的完善和操作简单化的要求,使本系统达到处理意外情况时反应迅速、正确,提高了保安工作的效率。其矩阵系统的模块化设计便于将来系统的升级和扩展,即使在将来扩展时,也不需要替换现有设备,而只需软件升级或添加硬件,从而保证了系统的延续性。本系统的设计参照了国际通行规范及标准，并确保能够达到(DB32/181-1998)。第二节 功能介绍2.1 安全与监控系统简介安全与监控系统图 安全与监控系统作为智能办公楼来讲是必不可少的部分，是确保办公楼内人身和财产安全的重要手段。智能建筑物管理系统应可以综合一元化地实现对办公楼内保安系统的集成管理、报警处理和联动控制。 大厦综合楼的安全与监控系统由闭路电视监视系统（以下简称CCTV系统）、报警、巡更系统等组成，同时可对消防系统进行二次监控（见上图。第三节 设计依据1. 中华人民共和国国家标准民用闭路监视电视系统工程技术规范GB50198-94。2. 中华人民共和国国家标准工业企业通信设计规范。 注： 该规范用于线路敷设。3. 中华人民共和国安全行业标准安全防范工程程序与要求GA/T 75-94.第四节 设计说明 CCTV监控系统的主要作用就是通过图像方式及时掌握各重要场所的实时情况。与报警系统联网，在发生报警时监视器可自动切换到报警区域，可使您迅速观看到报警现场的情况，同时触发录像机进行录像，并可将图像清晰地打印出来。总之，在节约摄像机数量的基础上，力争做到减小死角。可设有多个探头防盗报警探头，将每个探头设置为一个防区。系统配置一台报警主机4140XMPT2，该主机边防区扩展器可以扩展到几十个防区，另外在中控室和保安室各配置一台报警编程键盘，便于进行布撤防。 报警主机与CCTV的联网采用硬件联网方式，即主矩阵接收来自报警主机的继电器接口板的报警信号，驱动与之相关的摄像头，将报警画面自动弹出到监视器上。第五节 对土建和环境的具体要求土建和环境的要求为：1在侧装情况下，设备要安装在结构墙上。顶装时，设备需一定空间（天花与吊顶间）1m，旁边需要检修口。2环境照度需达到一定水平（一般大于60LUX）。3管线与设备应远离其它需220交流供电的设备或线路（到少应大于30cm）。4需要一定的建筑空间，室内设备距地面2.5-5M,室外设备应距地面3.5-10M（不行低于3.5M）。5摄像机的监视范围内应避免强光直射，并且避免逆光安装。6监控室设置在环境噪声较小的场所。7监控室的使用面积应根据设备数量确定，为12-50平方米。8监控室的地面应光滑，平整，不起尘。门的宽度不应小于0.9M,高度不应小于2.1M.9监控室的室内温度应为16-30度,相对湿度40%。第四章 门禁考勤停车IC卡管理系统设计第一节 IC卡管理系统概述随着信息技术的迅猛发展，IC卡管理系统具有卓越的应用特性和优越的市场前景，已成为楼宇弱电系统的重要组成部分，也是楼宇实现现代化管理的重要标志。该系统主要针对楼宇内各类资源的合理性和有效性管理，具有如下特点：(1)适用性广：可广泛应用于各类楼宇弱电网络系统，同时由于该系统中各子系统相对独立，亦可单独应用。(2)安全性强：IC卡具有加密及防破译功能，可有效加强楼宇的安全管理。(3)一卡多用：凭卡可以开门、消费、用餐、停车、考勤及其它内部管理功能。第二节 IC卡管理系统功能要求(1)对楼宇内部客房及重要区域的管理必须能实现全面自动化，能准确、快捷地反映和体现出内部或外部人员进出房间区域的情况。(2)对客人的入住及各种消费情况要求准确、及时地体现，给客人的生活带来方便。(3)整个系统必须实现一卡通用。2.1 设计构思本系统采用感应式IC卡实现门禁系统、考勤管理和停车场系统管理。门禁系统用来管理大楼内的重要部门如：金库、各类机房、重要的仓库、监控室以及重要的出入口等处。加强人员的控制，是加强对内、外盗的防范，确保大厦安全的重要手段。它主要实现：（1） IC卡的持有者在使用磁卡时必须输入相应的密码方可进入相应的区间和工作部位。（2） 对重要部位可设置持卡人进出的时间段，以限制人员进入。亦可根据情况重新设置密码，限制持卡人进入的区域。2.2设计规模整个系统配套IC卡设备情况如下：(1) 对于内部管理部分，可在客房及一些重要房间，安装联网型感应IC卡门禁系统。(2) 员工考勤管理采用考勤设备及考勤管理软件，对内部员工进行考勤管理。(3) 对于内部管理部分，根据图纸统计，可在金库、总经理室、机房、档案室、财务室等重要部门安装联网型感应IC卡门禁系统，客房安装感应IC卡门禁系统或插卡式门禁系统。第三节 停车自动化管理系统随着机动车辆的剧增，停车场的投资与管理不但是一种社会公益活动，也是一种低投入，高回报的商业行为。面对如何正确计算车辆停泊的时间、次数和如何正确合理的收费以及确保投资管理者收益等问题，以往人们曾尝试使用条码卡和磁卡等进行管理，但都在防伪、信息流失以及实际使用等方面存在诸多不尽人意之处，智能卡以其方便、可靠、高保密度、智能化等优越性能，彻底地解决了以往停车场的诸多问题，并有效地解决了费用流失、乱收费等现象，使管理步入智能化、科学化。现代社会，一日千里。电脑化、信息化已进入到社会的每一个角落。智能卡技术从高尖科技已逐渐成为民用、实用技术。普通电脑可以使智能卡技术应用得出神入化因而省却了以往使用磁卡而带来庞大的计算、传递、动作机构。此系统以智能卡技术和电脑应用软件为核心，配备精良的停车场设备而成。从每一个环节到整个系统的设备都十分完善，拥有众多的功能和特点第四节 IC卡消费子系统 消费管理系统由发卡系统，POS系统和IC卡组成，消费人员先到发卡处交钱，发卡机将相应金额写入卡中。消费时，只须将卡在POS机前一晃，工作人员通过简单快速操作，即从卡中扣除本次消费额，同时将有关信息传到PC机并存入数据库中，该系统使用方便，工作效率高，可靠性好，便于查询，核算，消费分析，实现了内部的科学化，现代化的无现金消费。第五章 卫星有线电视系统设计第一节 系统概述 在智能建筑工程设计中，卫星电视和有线电视接收系统是适应人们使用功能需求而普遍设置的基本系统，该系统将随着人们对电视收看质量要求的提高和有线电视技术的发展，在应用和设计技术上不断的提高。从目前我国智能化大楼的建设来看，此系统已经成为必不可少的部分。 有线电视系统采用一套专用接收设备，用来接收当地的电视广播节目，以有线方式（目前一般采用光缆）将电视信号传送到建筑或建筑群的各用户。这种系统克服了楼顶天线林立的状况，解决了接收电视信号时由于反射而产生重影的影响，改善了由于高层建筑阻挡而形成电波阴影区处的接收效果。但是，在智能建筑中，人们并不满足于有线电视系统仅接收传送广播电视信号这种单一的功能，而还需要它能传送其它信号，例如用录像机和影碟机自行播放教育节目、文娱节目以及调频广播等。有线电视系统一般可分为天线、前端、干线及分支分配网络等三个部分。天线部分采用有线电视专用接收天线、FM调频广播天线、自播节目设备以及各种卫星天线。前端部分包括UV变换器、频道放大器、导频信号发生器、调制解调器、混合器以及卫星电视专用接收设备等。干线及分支分配网络部分包括干线传输电缆、干线放大器、线路均衡器、分配放大器、线路延长放大器、分支电缆、分配器、分支器以及用户输出端。第二节 卫星有线电视系统设计说明本系统前端设计为750MHZ邻频系统，可随时进一步扩展节目并具有发展新用途和功能的能力。本系统的设计参照了我国国家标准30MHZ1GHZ声音和电视信号电缆分配系统GB14948-94。第三节 卫星有线电视系统组成该系统由接收天线子系统、前端设备子系统、传输分配网络子系统三部分组成。这三部分只有很好地结合在一起，才能传输高质量的电视信号，任何一部分的不匹配，都将影响整个系统的工作状态。接收天线子系统主要任务是向前端提供系统欲传输的各种信号。系统前端部分的主要任务是对送入前端的各种信号进行技术处理，将它们变成符合系统传输要求的高频电视信号，最后将各种电视信号混合成一路，传送至系统的干线传输部分。传输分配网络系统主要任务是将系统前端部分所提供的高频电视信号通过传输媒体不失真地传送到系统所属的分配网络输入端口，且其信号电平需满足系统分配网络的要求，使用户终端的电视机处于最佳的工作状态。第四节 卫星有线电视系统施工和维护电视接收系统的安装与土建施工同步进行。（1） 进行微波带干扰测试，选定卫星天线位置。（2） 结构封顶的同时完成大型天线的吊装到基座，安装定位。（3） 敷设线缆。（4） 保证线路连通的正确性。（5） 对各卫星天线进行定位定点调试。（6） 对各卫星接收机、调制器和解码器进行联调。第六章 公共广播系统设计第一节 系统介绍基于现代化大厦注重舒适、大方的办公环境的特点，现代化的智能大厦均设置公共广播系统。目前我们常谈论的公共广播系统包括公共区域的背景音乐广播和紧急事故广播。以下我们将根据各系统做具体陈述。1. 1公共区域的背景音乐广播优美、舒缓的音乐会带给人们精神上的快感，可以起到放松紧张的心情和消除疲乏的作用。在公共区域设置背景音乐，最早使用于星级酒店，用以创造舒适、和谐的氛围，随着人们文化素质的不断提高和思想意识的不断更新，现在公共区域背景音乐已被广泛地使用在现代化办公用建筑中。设计一套好的背景音乐系统，应由专门的技术人员根据设计师的最初意愿和投资方所选用的具体设备进行二次设计。投资方在选用设备时，应根据资金情况尽量选用性能稳定、使用寿命长的设备。1.2紧急事故广播系统 紧急事故广播在智能大厦的设计中，通常被列为消防自动控制的一个联动部分，而实际施工中它是作为公共广播的一部分进行的。 在公共广播系统中消防广播具有绝对优先权，它的信号所到的扬声器应无条件畅通无阻，包括切断所有其它广播和处于开启和关断的音控器，相应区域内的所有扬声器应全功率工作。第二节 设计依据2.1 GBJ4582高层民用建筑设计防火规范2.2 GBJ16-37建筑设计防火规范2.3 GBJ116-88火灾自动报警设计规范2.4 GBJ50166-92火灾自动报警系统施工及验收规范2.5 国家或行业批准的相关产品通用技术条件第三节 设计方案说明此套系统旨在为大厦内办公人员提供一个舒适的环境，其中设有音响广播、消防紧急广播系统。此系统主要为各公共区域提供背景音乐广播，主要包括大堂、电梯、公共通道等区域。正常情况下可以对大厦的公共区域播放优美的音乐，提供良好的环境，且其还能够接区就地接驳话筒、CD、卡座、调谐器等多种信号源。各收听终端应能独立进行音量调节控制。 大楼按消防规定分成多个广播区域(每层设为一个区)。紧急广播系统由系统进行控制，有N1及其他消防广播要求功能。即当某一层有消防报警时，可按消防要求对相关层进行紧急广播，其它的楼层仍可正常播放背景音乐。此系统可与直接进入消防系统连动信号。当有火灾时，消防系统送出紧急信号，录音口信模块可自动播放事先录好的广播，按区疏散人群。 广播音响安放位置 理想的扩音系统应该是,在覆盖区内任何位置都能听到相同响度,相同清晰度的声响。在计划一个系统时必须注意以下几点：A 均匀的扬声器分布B 辐射角，当用4kHz讯号（最佳讲话频率）测量时，大多数锥形扬声器的辐射角时90度C 天花板扬声器的间隔，各扬声器之间隔大约等于扬声器辐射角在人耳高度的假象平面上的直径。D 避免噪音污染E 增强低音效果F 防止自激和感应交流声G 同相位连接安装部位说明 吸顶扬声器主要用于有装饰吊顶的场合。如：走道，大堂,餐厅等第七章 楼内通讯设计方案第一节 无线对讲系统根据大厦综合楼对讲机通信范围：地下至顶层，我们的方案是：选用转发器，在大楼顶部和地下每层安装功率发射天线，以满足对讲机通信范围的要求。具体系统如下图：功 能: 双向呼叫通信； 基地台涵盖整个大楼区域及大楼外部分区域； 基地台连接系统主机，系统主机连接PBX； 漫游和切换能力，即该机与PBX话机手机构成连线，有该手机的人员只要在大厦内，即拥有不间断的通信； 分机性能，该手机与电话共用一个号码； 最多可达32个蜂窝。系统构成: 系统主机； 基地台； 无线主机； 特色软件盒； 基本控制器第二节 移动通信信号增强系统 随着通信技术的飞速发展，移动通信用户在我国已变得十分普遍，随之而来也产生了许多问题。由于城市用地十分紧张，现在国内建筑单体规模都较大，而且大都采用钢筋混凝土结构，这在客观上对无线电传输产生了极强的屏蔽作用，在建筑物内部形成了大量的移动通信盲区，给移动通讯用户造成极大不便。因此，高层建筑物内设计上要求改善这一状况，推出了移动通信信号增强系统。大厦综合楼作为高档综合楼，应在楼内配备这一系统，已期改善现有网络的覆盖质量，为入住用户提供一个完美的通信环境，增强物业的竞争力。移动通信信号增强系统结构1 室外定向天线：接收/发送室内通信信号。2 信号放大器： 增强通信信号。3 信号分配网络：将放大器信号传送到楼内不同位置。4 室内天线： 接收/发送室内信号。 室外天线双向放大器功分器有源天线板状天线鞭状天线第三节 大厦综合楼通信施工要求l 大厦综合楼通信系统为大楼内与外界进行话音通讯、图像传输、计算机网络互连、视像会议等提供除传统的有线电缆、光缆、无线微波等之外的信号传输通道。l 系统建设应考虑大楼内邮政、电信、证券、银行等单位目前对卫星通信的需求，同时还应考虑未来一段时期内应用需求的发展，应保证系统具有足够的余地和良好的可扩充性。第八章 计算机网络系统设计第一节 网络系统概述在激烈的行业中，信息就意味着成功；而计算机网络将各种个人电脑、服务器、工作站和其它硬件通过相应软件全部联接于一个共用的系统在帮助企业赢得战略优势上起着重要作用, 让你跨越办公室地理位置的限制快速、方便、可靠地传送数据。伴随功能日益强大的应用系统，不断增加的用户，以及近来出现的对声音、图像和多媒体信息的支持，使现有网络解决方案不堪重负。为了配合形势，需要一种从根本上全新的技术来支持实时的信息系统，以便在未来数年内保持竞争优势。交换技术是未来网络发展的方向，是提高网络带宽到100M的关键，交换技术主持用户之间多条专有线路的高速连接，消除带宽的瓶颈，同时为大型网络提供了一个强而有力的、大规模可伸缩的解决方案。第二节 网络系统具体内容大厦综合楼计算机网络工程系统的总体结构包括如下部分：1、主干网主干网是数据信息流动的动脉，同时担负着信息流动的总调度任务。2、远程访问远程访问提供电话拨号访问功能，使用户在家中、在外地都可以访问报社计算机信息网络。3、网间互联未来报社网络还需要与本系统其它网络互连，使信息交换扩展到Internet上。目前Internet/Intranet事实上的网间互连标准是TCP/IP。4、子网按报社部门的地理分布进行划分。每个子网覆盖一层楼或楼的某些层。子网通过楼层间的垂直主干与网络中心连接。5、工作组网可以按行政部门，也可以按地理分布划分，是子网的组成部分，采用交换式以太网作为工作组网的组网方案。每个工作组网的交换机连接到子网交换机上。工作组内设置工作组共享的服务器，各工作组采用与主干网一致的通信协议。工作组内采用共享或独占10M端口的方式组网。6、基层网段基层网段可以是一间办公室，或其他划分。基层网段的连接设备是集线器，采用共享式以太网集线器（最好采用带网管功能的集线器，这样便于管理和维护）。基层网段的集线器通过交换机实现互连。各桌面计算机连接到基层网段的集线器上。基层网段的桌面计算机共享10Mbps的带宽。第三节 网络系统具体施工要求一工程主要内容水平布线，布线的标识，插座与配线架安装，提供所有工程安装图及表格（二）工程施工 工程施工所遵循的标准 对各种线路的走向，分配做出明确的标识，并在每根线的两端进行识别标记。 （三）信息插座管理： 对插座内线对分配、插座的编号、可联接的设备，是否开通均做出标识与记录。 （四）配线架管理： 对每一口都需建立与之联结的插座或相连接配线架的统一编号，按分类排列配线架， 记录配线架上各口分配给的设备与用途。 （五）跳线管理 采用不同颜色的跳线区分对不同设备的跳接。利用整线架保持跳线的整齐。（六）工作区施工事项 端接超五类信息插座时，超五类线剥头露出外皮距离要尽量短，并且需要顺其绞和方向多转一周，以确保接时不破坏超五类双绞线的绞和度，以致影响其超五类传输标准。 预留信息插座底座时，在分线管入口处套上橡胶保护套或磨去接口处的快口，保证水平线引旱灾时不被入口处的快口割破。 （七）水平区子系统施工事项 1布线施工前，配合土建工程认真对线槽走向进行勘测，尽量同强电线槽保持一定距离。 2由工作区的各个信息点的分线管同主线槽结合部开始留线、拉线。在拉线前，首先用不褪色笔或专用套管对非屏蔽双绞线进行标号。拉线过程中，确保每根 UTP 3线不发生过度扭曲、破损、断折等有损双绞线性能的情况。 4对超五类配线架打线时，超五类线剥线时必须应尽量短，使内部双绞线外露尽量少；端接时，不可将双绞线打开，而是需要用手指将线从中段捻开一些后直接打线。否则，会破坏超五类线性能。 5端接超五类大对数双绞线线时，为保证做到剥线尽量少，在端接时应严格按照主色顺序端接。 （八）设备区子系统施工事项 制作电气保护设备的接地，所有接地点同整个系统的弱电系统接地共接。注意从所有楼层来的线缆编号，为方便施工，不将线缆搞错，因此，将各个线缆有规则的用捆扎线束缚。 配线架挂墙安装在厚度不小于 25mm 的涂防火漆的木板上。第九章 楼宇自控方案设计第一节 楼宇自控系统综述楼宇自控系统统称为建筑物自动化系统，该系统从实际需要出发，采用模块化设计，使系统具有极高的灵活性及可靠性，同时该系统还具有高度集成化功能，可以将空调自控节能管理、照明控制、出入控制、防火与保安等多种系统综合成为一个网络。系统结构 采用四层结构(如下图所示)局域网(上位计算机管理网络) 中央站 分站总线 子站子站 子站 子站 现 场 设 备第二节 楼宇自控系统功能2.1 中央空调及新风系统功功能:包括冷冻水和冷却水系统；新风机组；空调机组；风机盘管；热力系统：2.2 供配电系统：(1). 自动记录电网的电流、电压、有功功率、无功功率、功率因数。(2). 自动运算并打印高峰负荷电量、日用电量、日平均用电量、日平均负荷率和打印
