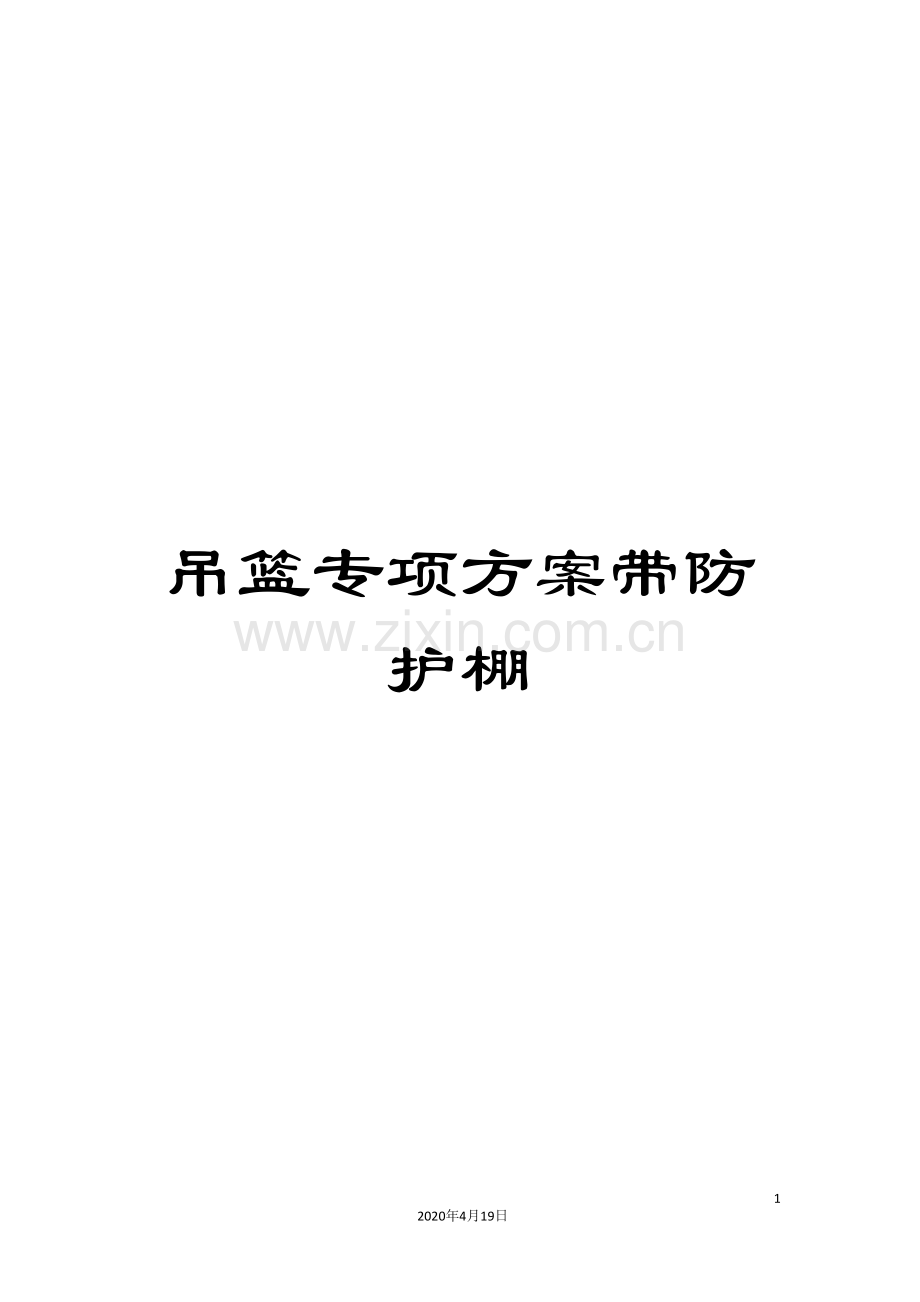

吊篮专项方案带防护棚.doc

吊篮专项方案带防护棚

44
2020年4月19日
文档仅供参考

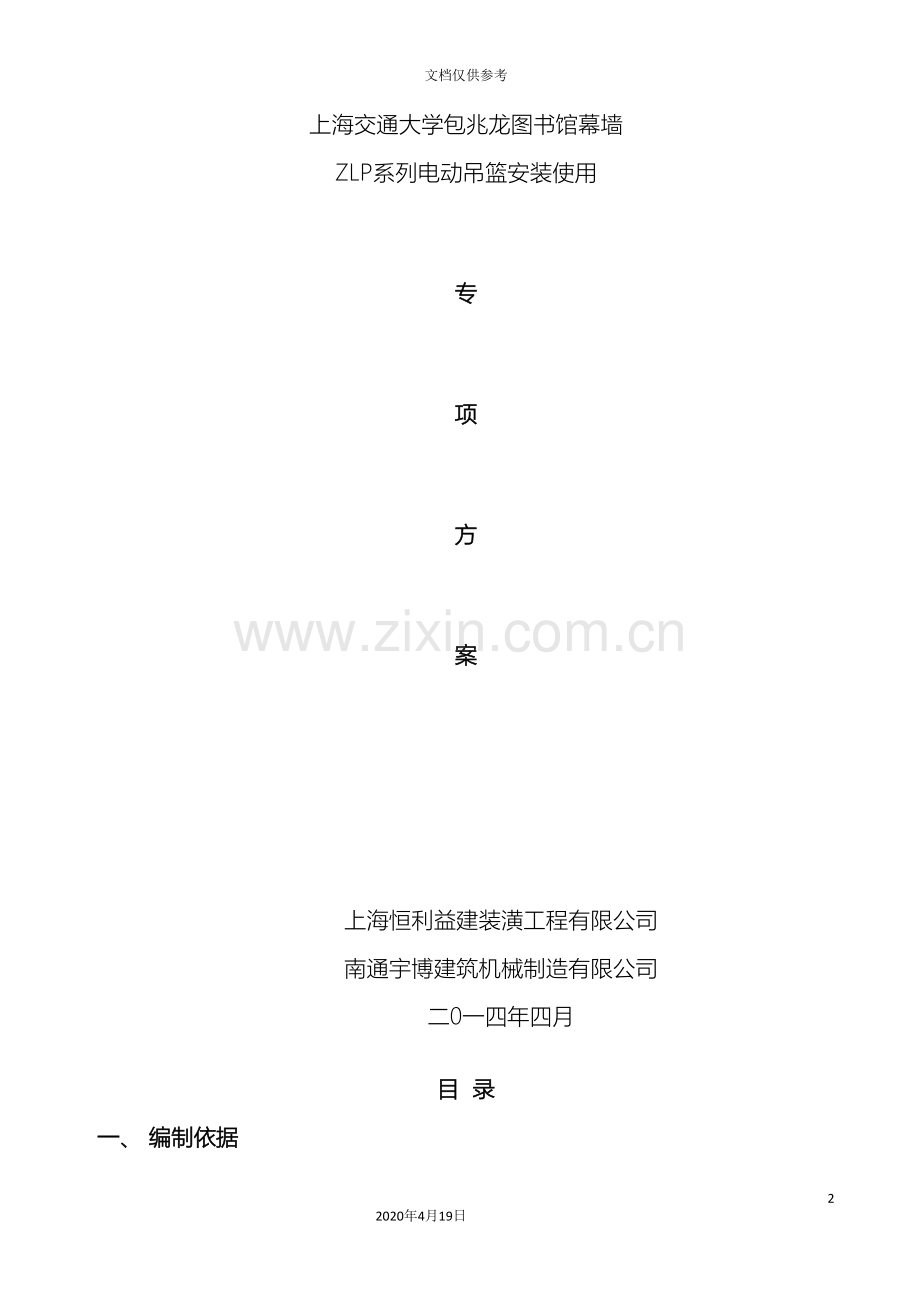

上海交通大学包兆龙图书馆幕墙
ZLP系列电动吊篮安装使用

专

项

方

案

上海恒利益建装潢工程有限公司
南通宇博建筑机械制造有限公司
二0一四年四月

目 录
一、 编制依据
二、 工程概况
三、 人员组织
四、 吊篮安装步骤
五、 吊篮拆卸步骤
六、 吊篮移位方法
七、 吊篮安全规定
八、 吊篮现场布置情况
九、 吊篮安装施工流程表
十、 吊篮安全技术规定
十一、安全保证措施及注意事项：
十二、吊篮使用前检查规定
十三、吊篮常见故障及排除方法
十四、吊篮施工过程中应急措施
十五、 ZLP-800/630吊篮主要技术参数
十六、 ZLP-800/630吊篮安装高度前梁伸出长度与允许载重的关系
十七、 ZLP-800/630悬挂装置倾覆力矩计算书
十八、吊篮现场相关人员安全交底书
十九、吊篮安装前现场验收表
二十、吊篮安装好后自检验收表
二十一、吊篮现场日常检查表
二十二、培训
二十三、落地式防护棚搭设
二十四、吊篮平面布置图
二十五、吊篮安装图

电动升降式高空作业吊篮安装拆除施工方案
一．编制依据：
1. 中华人民共和国高处作业吊篮标准GB19155- 。
2. 上海市建筑工程施工安全操作规程：
3. 电动升降机高空作业吊篮使用说明书：
4. 现场堪察实地情况：
5. 建筑施工扣件式钢管脚手架安全技术规程（JGJ130- ）
6. 《钢管脚手架、模板支架安全选用技术规程》DB11/T583- ；
7. 幕墙施工图纸和施工组织设计。
二. 工程概况：
本工程位于上海交通大学徐汇校区广元西路华山路口
屋面高度1号楼70米 外墙施工 。
三. 施工准备
1.吊篮进场可根据场地大小，分批进场。要求现场预备380V电源。根据现场施工准备，我们开工前组织准备好吊篮机具装置运至现场，组织现场安装、移位人员。
2、人员准备
2、1.操作人员必须有二人，但不准超过三人，必须系好安全带。
2、2.操作人员必须身体健康，18岁以上人员能适应高空作业，经过培训，掌握吊篮操作的有关规定。
2、3.操作人员严禁酒后操作吊篮。
2、4.操作人员严禁穿拖鞋上吊篮。
2、5.操作人员必须熟知《吊篮安装使用规程》。
2、6.严禁操作人员违章操作。
2、7.人员每天必须清扫吊篮体杂物，减轻吊篮自重，以保证安全施工。
3、现场指挥及管理
总指挥： 电话
安全检查： 电话
安装、维修拆卸、移位负责人：
组员：由该外墙施工队配合。
操作人员由该外墙施工队落实，并持有效证件上岗。
四. 吊篮的安装步骤：
本项目吊篮所用悬挂机构为标准支架。
标准支架的安装，吊篮有两种相同的悬挂机构。安装时，将前梁插入前座的横管中、上支柱套在横管外面，中梁一端插入前梁中，后梁一端套在中梁外面，后梁的另一端插入后座中，用螺栓进行连接、安装加强绳，在后座上经过配重支座压上配重块。安装完毕后，检查所有的螺栓是否牢固，加强绳要有一定的预紧力、当伸出量为1.5米时，其端点向上绕度约30㎜。
1.吊篮运抵施工现场后，安排好人员进行拼接安装工作。
2.悬吊平台的安装、调试：
（1）将底板垫高200mm以上平放，各基本节对接处对齐，装上篮片，低的篮片放于工作面一侧，用螺栓联接，预紧后保证整个平台框架平直。
（2）将提升机安装在侧篮两端，安装时注意使安全锁支架朝向平台。
（3）装成后均匀紧固全部联接螺栓。安装图示：

3.提升机、安全锁、电器箱的安装：
（1）将提升机安装在悬吊平台的安装架上，用手柄、锁销、螺栓固定。
（2）将安全锁安装在安装架的安全锁安装板上，用螺栓紧固（安全锁滚轮朝平台内侧）。
（3）拧下安全锁上的六角螺母，将提升机的上限位行程开关安装在该处。
（4）将电器箱挂在工作平台后篮片的中间空挡处，将电动机插头、手握开关插头分别插入电器箱下部相应的插座内。
（5）各航空插头分别插入电器箱下面对应的插座内，所有航空插头在接插过程中必须对准槽口，保证插接到位，以防止虚接损坏。确认无误后连接电源。
4.穿绳检查：
将电器箱面板上的转换开关拨至待穿钢丝绳的提升机一侧，工作钢丝绳从安全锁的限位轮与挡环中穿过后插入提升机上端孔内，启动上行按钮，提升机即可自动卷绕完成工作钢丝绳的穿绳进位（穿绳过程中要密切注意有无异常现象，若有异常，应立即停止穿绳）。工作钢丝绳到位后，将自动打开安全锁，然后安全钢丝绳从安全锁的上端孔插入。（另一侧提升机操作过程相同）
5.由于本工程造型特殊，为施工方便，故须增加附蓝进行辅助施工。具体施工施工方案见附图。
注意：
(1)必须先将工作钢丝绳和安全钢丝绳理顺后才能分别插入提升机和安全锁，以免钢丝绳产生扭曲。
（2）吊篮在升降过程中若遇有横梁时，操作人员必须进入主蓝内操作，方可操作吊篮进行升降，且同时要注意附蓝擦碰横梁。
6.重锤的安装：
重锤是固定在钢丝绳下端用来拉紧和稳定吊篮钢丝绳，防止悬吊平台摇摆以及在提升时将钢丝绳随同拉起而影响悬吊平台正常运行。安装时，将两个半片夹在钢丝绳下端离开地面15厘米，然后用螺栓紧固于钢丝绳上，且钢丝绳垂直绷紧。
7.安全绳和绳卡的安装：
在吊篮安装完毕使用以前，必须在高于吊点1米以上垂下一根独立的安全绳，安全绳在钢梁架上的固定点必须牢固，切不可将安全绳攀挂在悬挂机构上面，顶部挂完后安全绳放置于吊篮的中间，自锁器直接安装在安全绳上面，施工人员在施工中必须将安全带挂在安全绳上的自锁器上。
8.通电、检查：
（1）通电前检查：
① 电源是380V三相接地电源，电源电缆接出处可靠固定。
②电缆在屋顶用磁葫连接，从屋顶垂直，放置楼底，跟吊篮电器箱连接。顶面悬挂机构安放平稳，固定可靠，连接螺栓无松动，确认安装可靠。
③ 钢丝绳连接处的绳扣装夹正确，螺母拧紧可靠。
④ 悬垂钢丝绳应分开，无绞结、缠绕和折弯。
⑤ 提升机、安全锁及悬吊平台安装正确、连接可靠，连接螺栓无松动或虚紧，连接处构件无变形或开裂现象。
⑥ 电缆接插件正确无松动，保险锁扣可靠锁紧。
⑦ 电缆施工立面上无明显突出物或其它障碍物。
（2）通电后检查及要求：
① 闭合电箱内开关，电气系统通电。
② 将转换开关置于左位置，分别点动电箱门及操纵开关的上升和下降按钮，左提升机电机正反运转。
③ 将转换开关置于右位置，分别点动电箱门及操纵开关的上升和下降按钮，右提升机电机正反运转。
④ 将转换开关置于中间位置，分别点动电箱门及操纵开关的上升和下降按钮，左、右提升机电机同时正反运转。
⑤ 将转换开关置于中间位置，启动左右提升机电机后，按下电箱门上紧停按钮（红色），电机停止转动。旋动紧停按钮使其复位后，可继续启动。
⑥ 将转换开关置于中间位置，启动左右提升机电机后，分别按下各行程开关触头，警铃报警，同时电机停止运转。放开触头后，可继续启动。
⑦ 然后上下运动吊篮3-5次，每次的升高高度约为3米。最后再次检查各连接点的安装情况。
注意：
（1）吊篮安装过程中，必须注意工作中的自检和互检，并重点检查吊挂连接处每根钢丝绳有4个卡扣，要特别注意各连接点的螺栓是否齐全和牢固。
（2）在施工完毕后必须断开电源总开关。
9.验收、交接：
安装完毕后，组织有关人员进行验收检查，双方确认，签署验收确认单，由相关人员签字后方可投入使用。
五、 吊篮拆卸步骤
（1）拆除前对吊篮进行全面检查，记录损坏情况。
（2）吊篮的拆除步骤：
① 将平台停放在平整的地面上，拆下绳坠铁；
② 切断电源；
③ 将电缆从临时配电箱和吊篮上拆下，并卷成圆盘；
④ 将钢丝绳卸下拉到上方，并卷成圆盘扎紧。
六、 吊篮的移位方法
吊篮需要从这个立面移至另一个立面，应首先把吊篮平台降至地面，退出工作钢丝绳，拉出安全钢丝绳，切断电源，把吊篮平台移到需要立面，再移屋面悬挂装置。拆卸悬挂装置，搬运到位置，再按拼装步骤执行。
七. 吊篮的安全规定：
1.安装、拆卸、移位、操作、施工人员必须严格遵守安全生产六大纪律，树立安全第一思想，做到三不伤害。
2.吊篮施工区域内，必须拉好警戒线，通道和人员经常进出的地方，派好安全监护。
3.操作人员必须持有效证件上岗，并进行集体安全交底签字后，方可投入施工。
4.严格遵守吊篮的安装使用的安全规范和技术规定，检查规定执行，严禁违章作业。
5.下班时搞好落手清，关闭电源，关好电箱门，固定好吊篮。
6.吊篮安装好后，必须经双方验收合格并报专检部门检测合格后，方可投入使用。
八、吊篮现场布置情况
根据上海交通大学图书馆项目外墙装饰工程造型情况，本项目吊篮所用悬挂机构为标准支架。共计使用吊篮20台。详见平面布置图
要求吊篮租赁方在吊篮进场前 5天准备维修、保养好 20 台吊篮，随时准备运送到现场。
吊篮送到现场后，施工方应立即安排小工10人，并安排联系好电梯，把吊篮的各大部件运到各个位置（见吊篮平面布置图）。
吊篮租赁方应安排安装技术人员10天内指导安装完并调试正常吊篮交给施工方，施工方应安排好吊篮维修人员的住宿及机修间，吊篮安装好后，经双方验收合格，对施工人员进行安全技术交底后方可投入使用。
九、吊篮安装施工流程表
悬挂装置
运到屋面

安装
悬挂装置
施放
安全钢丝绳工作钢丝绳
把安全钢丝绳
穿入安全锁把工作
绳穿入提升器

吊篮平台
运到位置

安装
吊篮平台
安装电器
装置和安全
装置
调试
正常
投入施工
检测
合格
组织施工人员安全交底

安全验收
送到现场

十、吊篮安全技术规定
1.吊篮安装与拆卸必须有专业技术人员指导下进行，并有专人监护，做好警戒范围措施，禁止非作业人员进入。
2.吊篮安装完毕后，应由出租方和承租方安全管理人员验收合格报专检部门检测合格认可后，方准投入使用。
3.吊篮操作人员应由受过安全技术培训并取得上海市机械协会，建机学校颁发《特殊作业工作人员操作证》的人员担任，并定机定人。
4.吊篮操作人员和作业人员必须身体健康，无不适应高处作业的疾病和生理缺陷、酒后、过度疲劳、情绪异常者不得上吊篮操作和作业。
5.吊篮作业时，操作人员和作业人员必须佩带安全帽，使用安全带，安全带的自锁钧应扣在单独悬挂于建筑物顶部牢固部位的生命绳上。
6.吊篮允许载重量应有标牌挂于吊篮内侧，其载重量不应超过额定载荷800kg、630kg（包括物、人），悬挂部位为1.3—1.5米，如遇悬挑部位量增大时，倾复力距必须大于2培以上，吊篮上堆放物品应尽量分布均匀，防止吊篮倾斜。
7.吊篮在腐蚀性环境作业时，应做好作业人员、安全装置、电器控制箱及绳索的防护措施。
8.吊篮升降运行应保持水平，两边高低相差不得超过15cm，如发现倾斜，应及时调整。
9.使用吊篮前，操作人员必须坚持做好班前的安全检查工作，检查内容见《ZLP—800/630大型作业吊篮使用前的检查规定》，发现不安全因素，由专业维修人员进行排除，严禁非专业人员拆卸吊篮上的任何部件。
10.吊篮不得作为垂直运输工具，吊篮上严禁架设使用高凳、高架，不得另设吊具运材料。
11.吊篮在现场使用时，距离高压架空线范围不得小于10m,吊篮的施工电源必须符合漏电要求保护措施。
12.吊篮在升降时必须有2人进行操作，并检查吊篮与建筑物连接情况，吊篮在与建筑物固定时严禁吊篮升降。
13.吊篮定位时，作业人员进出吊篮与建筑物必须先固定吊篮，在安全带无法生根的情况下，不允许作业人员从一台吊篮跨入另一台吊篮和进入吊篮或建筑物内。
14.在吊篮上进行电焊作业时，严禁将电焊机停放在吊篮上；电焊作业时，吊篮与电焊线路接触应采取绝缘保护措施，严禁将吊篮和钢丝绳做搭铁体。
15.吊篮悬挂在高空时，严禁操作和作业人员玩弄和拆卸吊篮的任何部件，不准在吊篮内打耍嬉闹。
16.吊篮使用环境应符合高空作业规定，雷、雨、迷雾天气，五级以上大风及夜间不得使用吊篮。
17.每天吊篮使用完毕后，应关闭电器控制箱的电源及总配电箱的总电源并上锁；保管好操纵开关，做好吊篮内的清洁工作，并将提升器、安全锁及电器箱用塑料纸包扎好，防止雨水渗入。
18.如遇吊篮悬挂装置移位，应由专业技术人员指导下进行，并先将吊篮降至地面，在吊篮内无人的情况下移位。
19.吊篮在作业时发生断电应关闭电源，防止来电时发生意外，发生断绳时，作业人员应及时安全撤离吊篮，并由专业技术人员指导下进行处理。

十一、安全保证措施及注意事项：
1.安全锁
采用SL-A30型安全锁：
安全锁行驶在安全钢丝绳上，是一种独立的机械装置，防倾斜安全锁以工作钢丝绳为依托，当电机失灵或工作钢丝绳断裂造成工作平台下坠或工作平台倾斜至限定值时，安全锁能自动锁住钢丝绳，制止工作平台下附及倾斜，并能承受平台总负荷。当购买吊篮产品，工厂以对随机安全锁进行第一次标定。超过使用1年的必须在生产厂家重新检测合格后才能使用。
2.安全绳：
为了确保施工人员的安全，在原出厂安全措施上，又增设安全的尼龙大绳。每台吊篮配置一根大绳，该绳安装在高于吊篮1米以上同时不与吊篮结构相连。施工人员安全带可锁在大绳上。同时操作人员配备自由人为小型安全锁，一旦电动吊篮出现故障小型安全锁立即锁住大绳，保证人身安全。
3.施工吊篮安全要求如下：
3.1施工吊篮必须取得有关主管部门的许可。
3.2施工吊篮使用前必须核定该处结构的承载力是否满足要求。
3.3施工吊篮工作环境要求如下：
环境温度≤40℃
环境相对湿度≤90%（25℃）
电源电压偏离额定值±5%
工作处阵风风速≤10.8m/s（相当于5级风力）
3.4严禁在半空中进行检修和在吊篮运行中使用安全锁，电磁制动器进行手动刹车。
3.5在突然停电或其它异常情况下，严禁人为使用电磁制动器自滑降。应按操作说明书人工手动操作慢慢降落。
3.6施工吊篮日常检查为每日使用前进行，定期的检查每月进行一次。
3.7施工吊篮四周设置15厘米高档板，底部全部用钢板密封
3.8作业人员必须佩戴安全带，并将安全带牢系在尼龙大绳上。
3.9 在吊篮焊接时，应有灭火器、截火斗、接火盆等防火用具。
4.作业人员的安全纪律和权利
4.1安全管理九不准：
没有安全技术措施和安全交底不准作业；
安全设施未做到齐全有效不准作业；
危险作业面未采取有效安全措施不准作业；
发现事故隐患未及时排除不准作业；
不按规定使用安全劳动保护用品不准作业；
非特种作业人员不准从事物种作业；
机械、电器设备安全防护装置不齐全不准作业；
对机械、设备、工具的性能不熟悉不准作业；
新工人不经培训或培训考试不合格不准上岗作业。
4.2职工五项拒绝权：
在安排施工生产任务时，如不安排安全生产措施，职工有权拒绝上岗作业；
现场条件有了变化，安全措施跟不上，职工有权拒绝施工；
管理人员违章指挥，职工有权拒绝服从；
设备安全保护装置不安全，职工有权拒绝操作；
在作业地点条件发生恶化，容易造成事故的情况下不采取相应的措施，职工有权拒绝进入作业地点。
5.试运转方法：
5.1上机操作人员必须系好安全带，并将锁扣在工作平台栏杆上。最好是从钢梁架上另放安全绳并将其固定在安全可靠的固定物上。
5.2打开电器箱，合上电源开关后关好电器箱门、限位开关、手握开关、选择开关、电动机等是否正常。
5.3将电器箱门板上选择开头拨向待穿钢丝绳的提升机一侧。先将工作钢丝绳插入提升机上端进绳口内，启动上行开关，提升机可自动穿绳。安全钢丝绳从安钢丝绳锁上端孔插入穿出。两侧钢丝绳都穿好后，调平工作台。
5.4将电器箱面板上的选择开关拨到中间位置，启动上行开关，将工作平台升高到离地面1M处，在工作钢丝绳、安全钢丝绳距地面15㎝处安装垂锤。
5.5检查安全锁工作状况，具体步骤：将转换开关拨至侧位，使工作平台产生倾斜，当工作平台倾斜到7OC±1oC时，安全锁即可锁住安全钢丝绳，将平台升起，安全锁自动复位，安全钢丝绳在安全锁内处于自由状态。（左右安全锁都必须按上述方法检查）
5.6检查提升机上下运行情况及制动情况，工作平台能否保持平衡，是否动作。
5.7空载试验：地面操作，进行上下空载运行，整个过程应升降平稳，无异常现象，电路灵敏可靠，各连接处无松动现象。近地面载人操作，主要检查电动机启动、制动情况和手动滑降情况。
6. 设备检查：
每次使用前的查看，包括：
6.1外观检查：查看工作平台、提升机、提升机与工作平台的连接处应无以下情况：异常磨损、腐蚀、错位、安装误差、表面裂缝、过载、不正常的松动、断裂、脱焊。
6.2检查悬挂机构，各紧固件是否连接牢靠，工作钢丝绳应符合安全技术要求。
6.3钢丝绳连接处牢固，无过度磨损、断裂等异常现象，达到报废的钢丝绳必须更换。钢丝绳下端悬吊的重锤安装正常。
6.4电器箱、电缆、控制按钮、插头应完好，即位开关、手握开关等应灵活可靠。查电缆线有无损坏，插头是否拧紧，保护零线是否连接可靠，试验篮内配电箱的漏电保护开关是否灵敏可靠。
6.5提升机工作正常，无过度震动现象。提升机的制动和安全锁的锁绳无任何功能异常。
6.6配置（用护自备）的安全带应良好。
以上四项检查内容必须在每日使用吊篮前逐项检查，如有不符之处应马上纠正。否则，不准使用吊篮。
7、吊篮操作方法：
7.1接通电源，将转换开关拨至中位，按上行按钮工作平台向上运行，松开按钮工作平台停止运行。下降如此类推。
7.2运行中，工作平台出现倾斜，将转化开关关至较低的一侧，升至水平，工作中两侧高差超大型过15㎝时应将工作平台调平。
7.3当工作平台的限位开关碰到限位挡后，工作平台停止运行。按动下行开关，脱离触点。
7.4当工作平台发生倾斜至限定值时，安全锁能自动制止工作平台下滑及倾斜。并能支撑它的总负荷，将工作平台的较低一侧升起，安全锁自动复位。
7.5当工作时发生断电时，应关闭电源开关，若需将工作平台降回地面，可从提升机手柄内取出滑降拔杆，插入电机上方风罩内制动器拨叉的螺孔内，向上抬起，工作平台会匀速下降。手动滑降时，应使工作平台基本保持水平状态，不要让安全锁起锁。
8、操作规程：
8.1高处作业吊篮必须经过技术培训合格的人员操作、维修、保养。
8.2进入吊篮人员必须配备安全锁并扣好安全带，戴好安全帽。
8.3工作平台严禁超载，负荷应大致均匀。提升机、安全锁、钢丝绳等严禁带病操作。
8.4在正常工作中，严禁触动滑降装置及用安全锁刹车，工作平台出现倾斜应及时调整。
8.5操作人员在工作平台内使用电器设备时，低于500W电器设备可在备用电源上使用，高于500W严禁使用备用电源，应用独立电源供电。
8.6在架空线周围作业，请按当地电器规程实施，并申报有关部门批准，采取防范监控措施后，可使用。
8.7工作平台悬挂在空中时 ，严禁拆卸提升机、安全锁、钢丝绳等。由于故障确定要进行修理时，应由经培训合格的专职人员在落实安全可靠的措施下方可进行维修。
8.8若在工作中发生工作钢丝绳断裂等紧急情况，操作人员应沉着冷静，立即停机安全撤离工作平台。设备出现问题应由专职维修人员处理。
8.9使用结束后，关闭电源开关，锁好电器箱，应将工作平台下降到地面，并放松工作钢丝绳。
8.10吊篮下方地面为行人禁止区域，需做好隔离措施和明显的警告标志。其它有关措施见施工安全技术、现场操作安全措施、劳动保护及安全用电、消防等要求，严格按国家和地方颁布的有关规定执行。
8.11专职检修人员应定期对整机主要部件进行检修，并做好记录，发现故障应以书面方式呈报有关部门。
8.12每天在工作结束后应将工作平台降至地面，使安全锁摆臂处于松弛。
8.13工作钢丝绳、安全钢丝绳上下不得有焊渣和烧蚀现象，严禁极将工作钢丝绳、安全锁钢丝绳作为电焊低压通电回路。
8.14提升机、安全锁内严禁进入砂浆、胶水、废纸和油漆等异物。
9、吊篮安全使用规程：
9.1吊篮操作人员必须身体健康，18岁以上人员。上岗前经过培训，掌握吊篮工作的有关规定。
9.2有低血压、高血压、心脏病者不得从事高空作业。
9.3电源应保持接零并装设漏电保护开关。
9.4钢丝绳子不得沾油,不得有扭伤、死弯、松散和磨擦断丝现象。
9.5安全锁如果出现故障，严禁操作人员自行拆卸修理，应马上通知专职技术人员维修或更换。
9.6超载运行（3米篮体500公斤，6米篮体630公斤）。
10、其它安全注意事项：
10.1操作人员上篮要戴好安全帽、系好安全带，用自锁器锁在与吊篮独立的安全绳上，严禁操作人员酒后上篮作业。
10.2必须经常检查电机，提升机是否过热，如有过热现象应停止使用。
10.3吊篮如发生故障，应停止使用，待专业维修人员检修。
10.4严禁攀登吊篮。
10.5每日吊篮使用完毕后，应将配电箱、提升机整体用塑料布遮盖。将篮体内杂物清理干净，否则日积月累，既不好清除，有加大了篮子的重量。
10.6操作人员必须经过培训，持证上岗。
10.7吊篮不准作为载物和乘人的垂直运输工具使用。
10.8所有吊篮上的工作人员必须将安全带经过安全锁固定在从屋面垂下的安全尼龙绳上的不锈钢自锁器上。
10.9吊篮在每天使用前，必须认真检查后方可使用。
10.10吊篮发生故障后必须停止使用，并通知检修人员，待检修合格后才可继续使用。
10.11作业结束后。切断电源，锁好电气控制箱。
10.12在吊篮内操作的人员不准穿拖鞋或光脚，或者穿易打滑的鞋。
10.13进行施工时，吊篮平台内应有二人以上操作，严禁单人操作吊篮。
10.14吊篮未着地不允许进行位置移动。
以上各项请严格遵照执行，确保安全！

十二、吊篮使用前的检查规定
吊篮每次使用前请操作人员逐项检查下列各点，如发现有异常情况应立即通知专业维修人员进行修理。
1.检查悬挂装置各部位是否稳固，加强绳是否拉紧，配重是否符合比例要求，紧固件是否有松动。
2.检查电源线连接点，观察指示灯。
3.按启动按钮，检查平台是否处于水平，检查限位开关，碰撞上限位开关，平台停止。
4.检查提升器与平台的连接处。
5.检查安全钢丝绳与安全锁连接是否可靠，动作是否正常。
6.提升器：
（1） 使用前检查电机电磁制动装置是否正常；
（2） 将一载荷提升到距地面1m处，然后马上停止上升，检查吸铁制动器和电器装置；
（3） 操作运转时不得有异常响声、冒烟和怪味现象；
（4） 不能有任何异物进入箱体内；
（5） 在非不得已情况外，切勿拆卸提升器和任意更动机构内任何零部件；
（6） 检查传动机构的润滑是否良好，不允许有水或腐蚀性液体渗入机内；
7.安全锁：防倾斜式安全锁，检查吊篮平台倾斜8度是否能自行锁牢。打开安全锁时，钢丝绳是否能顺利经过。如有异常噪音，应立即停止使用。
8.吊篮工作平台紧急时的安全措施：
（1） 工作时断电：首先关闭电源，防止突然通电后发生意外；
（2） 断电后，如需下降回地面，则小心松开两个电磁制动器，缓降至地面；
（3）工作时，断绳后应撤离操作人员，有专业检修人员将上面送入的钢丝绳穿入提升器，在不开锁的情况下向上升，看能否正常工作，然后小心松开安全锁，再开车下降至地面，经严格检查调试正常后才允许重新使用。

十三、吊篮常见故障及排除方法

故障
原因分析
排除方法
备注
悬吊平台上升时停不住
交流接触器主触点未脱开
先按“紧急停机”按钮或板动限位开关使悬吊平台停止，然后更换接触器

控制按钮坏
先按上述方法停住平台，再更换控制按纽

悬吊平台下降时停不住
交流接触器主触点未脱开或控制按钮坏
同上

电磁制动器失灵：
1. 电磁吸盘和衔铁之间间隙过大；
2. 磨擦盘与衔铁接触面太小
3. 磨擦盘与衔铁之间有油或水，造成打滑；
4. 钢丝绳在提升机内打滑

1. 调小间隙，若已无法调小，则更换磨擦盘；
2. 检查吸盘与衔铁的间隙是否均匀，否则更换磨擦盘或衔铁；
3. 拆下擦拭；
4. 拆修提升机

具体调整方法见“使用和操作”部分之（一）2
悬吊平台不能运行
断电
1. 断三相电源
2. 漏电断路器跳开

1. 重新接通
2. 查明有无漏电，采取相应措施排除

控制线路失灵：
1. 变压器坏或控制按钮坏
2. 热继电器跳开或已坏
3. 转换开关或插件接触不良

1. 更换
2. 等3-5分钟后再启动或更换热继电器
3. 更换

钢丝绳卡在提升机内
将吊篮可靠固定后拆修
绝对禁止强行开动
提升机带不动悬吊平台
电磁制动器不动作
1. 整流器坏
2. 无输入电压

1. 更换
2. 查明原因后采取相应措施
整流器输入电压
AC220V
输出电压DC99V
电源电压过低
调高电压

传动装置坏
检修提升机

电动机声音异常或发热
缺相运行
查电动机电源

电源电压过低或过高
调整电源电压

轴承坏
更换

安全锁锁绳时打滑
安全钢丝绳上有油
清洁或更换钢丝绳

绳夹有问题
更换绳夹
送制造厂进行更换

十四、吊篮施工过程中的应急措施

在施工过程中有时会遇到一些特殊或突发情况，此时操作人员首先要镇静，然后来取合理有效的应急措施，果断化解或排除险情，切莫惊慌失措，束手无策，延误排险时机，造成不必要的损失。
下面介绍几种主要应急措施：
1. 施工中突然断电
施工中突然断电时，应立即关上电器箱的电源总开关。切断电源，防止突然来电时发生意外。然后与地面或屋顶有关人员联络，判明断电原因，决定是否返回地面。若短时间停电，待接到来电通知后，合上电源总开关，经检查正常后再开始工作。若长时间停电或因本设备故障断电，应及时采用手动方式使平台平稳滑降至地面。当确认手动滑降装置失效时，应与篮外人员联络，在采取相应安全措施后，方可经过附近窗口撤离高处作业吊篮。
此时千万不能图省事，贸然跨过悬吊平台护拦钻入附近窗口离开高处作业吊篮，以防不慎坠落造成人身伤害。
2. 在平台升降过程中松开按钮后不能停止
高处作业吊篮上升或下降按钮都是点动按钮，正常情况下，按住上升或下降按纽，悬吊平台向上或向下运行，松开按纽便停止运行。当出现松开按纽，但无法停止平台运行时，应立即按下电器箱或按纽盒上的红色急停按纽，或者立即关上电源总开关，切断电源使悬吊平台紧急停止。然后来用手动滑降使悬吊平台平稳落地。
必须请专业维修人员在地面排除电器故障后，再进行作业。
3. 在上升或下降过程中平台纵向倾斜角度过大
当悬吊平台倾斜角度过大时，应及时停车，将电器箱上的转换开关旋至平台单机运行挡，然后按上升或下降按纽直至悬吊平台接近水平状态为止。再将装换开关旋回双机运行挡，继续进行作业。
如果在上升或下降的单向全程运行中，悬吊平台需进行二次以上（不合二次）的上述调整时，应及时将悬吊平台降至地面，检查并调整两端提升电动机的电磁制动器间隙使之符合《电动机使用说明书》的要求，然后再检测两端提升机的同步性能。若差异过大，应更换电动机，选择一对同步性能较好的电动机配对使用。
使用防倾斜式安全锁的高处作业吊篮，在下降过程中出现低端安全锁绳时，也可采用上述方法，使悬吊平台凋平后，便可自动解除安全锁的锁绳状态。
4. 工作钢丝绳突然卡在提升机内
钢丝绳松股、局部凸起变形或粘结涂料、水泥、胶状物时，均会造成钢丝绳卡在提升机内的严重故障，此时应立即停机。严禁用重复升、降操作来强行排除险情。这不但排除不了险情，而且，轻则造成提升机进一步损坏，重则切断机内钢丝绳，造成悬吊平台一端坠落，甚至机毁人亡。
发生卡绳故障时，机内人员应保持冷静，在确保安全的前提下撤离悬吊平台，并派经过专业训练的维修人员进入悬吊平台进行排险。
排险时，首先将故障端的安全钢丝绳缠绕在悬吊平台吊架上，用绳夹夹紧，使之承受此端悬吊载荷，然后在悬挂机构相应位置重新安装一根钢丝绳，在此钢丝绳上安装一台完好的提升机并升至悬吊平台，置换故障提升机，再将该端悬吊平台提升0.5M左右停止不动，取下安全钢丝绳的绳夹，使其恢复到悬垂位置。然后将平台升至顶部，取下故障钢丝绳，再降至地面。将提升机解体取出卡在内部的钢丝绳。最后对提升机进行全面严格的检查和修复、必须更换受损零部件，不得勉强继续使用，埋下事故隐患。
5. 一端工作钢丝绳破断，安全锁锁住钢丝绳
当一端工作钢丝绳由于意外破断，悬吊平台倾斜，安全锁锁住在安全钢丝绳上时依然采取上述方法排险措施。
特别注意：在排险过程中动作要轻，要平稳避免安全锁受到过大冲击和干扰，致使安全锁失效造成事故。
6. 一端钢丝绳破断且安全锁失效或单侧悬挂机构失效，平台单点悬挂而直立
由于一端工作钢丝绳破断，同侧安全锁又失灵或者一侧悬挂机构失去作用，造成一端悬挂失效，仅剩下一端悬挂，致使悬吊平台倾翻甚至直立时，操作人员切莫惊慌失措。有安全带吊住的人员应尽量轻轻攀到悬吊平台上便于蹬踏之处，无安全带吊住的人员，要紧紧抓牢悬吊平台一切可抓的部位，然后攀至更有利的位置。此时所有人员都应注意：动作不可过猛，尽量保存体力，等待救援。救援人员应根据现场情况尽快采取最有效的应急方法，紧张而有序的进行施救。如果附近另有高处作业吊篮，尽快将其移至离事故高处作业吊篮最近的位置，在确认新装高处作业吊篮安装无误、运转正常后（避免忙中出错，造成连带事故），迅速提升悬吊平台到达事故位置，先救出作业人员，然后再排除设备险情。也可采取其它切实可行的措施排除险情。
应急小组
组长： 王健
副组长：阳范义、毛存根
组员： 胡军、管卫伟、杨斌
事故发生的报警、救助
公司电话：62681125 救护电话：120 火警电话：119

十五、ZLP-800/630吊篮主要技术参数
表1
名 称
技 术 参 数
额 定 载 重 量
800kg
kg
升 降 速 度
8-10m/min
8-10m/min
悬吊平台长度尺度
7.5m
5m
钢 丝 绳
特制钢丝绳￠8.6mm
特制钢丝绳￠8.6mm
提

升

机
额定提升力
7.84KN
6.17KN
电

动

机
型 号
YEJ100L-4
YEJ90L-4
功 率
2.2KW
1.5KW
电 压
380V
380V
转 速
1420rpm
1420rpm
制动力矩
15Nm
15Nm
安全锁
允许冲击力
30KN
30KN
倾斜锁绳角度
3°～8°
3°-8°
悬挂机构
前梁升出长度
1.3～1.5m
1.3-1.5m
支架调节高度
1.44～2.14m
1.44-2.14m
重

量
悬吊平台（包括提升机、安全锁、电气控制箱）
582kg
440Kg
悬 挂 机 构
336kg
336Kg
配 重
1000kg
800Kg
整 机
kg
1650Kg

整机部位表 表2
序 号
名 称
序 号
名 称
1
悬 吊 平 台
7
钢 丝 绳
2
提 升 机
8
配 重 块
3
安 全 锁
9
重 锤
4
悬 挂 机 构
10
限 位 块
5
电 气 控 制 箱
11
靠墙支承轮
6
限 位 开 关

十六、ZLP800/630吊篮安装高度前梁伸出长度与允许载重的关系
安装高度m
前梁伸出长度m
允许载重kg
配重kg
前后支架间距m

50
1.3
800

1000
4.6
1.5
800
4.6
1.7
350
4.2

100
1.3
800
4.6
1.5
600
4.6
1.7
250
4.2

120
1.3
800
4.6
1.5
550
4.6
1.7
200
4.2

150
1.3
700
4.6
1.5
450
4.6
1.7
150
4.2
注：以上是按三节（7.5m）悬吊平台计算，若悬吊平台减少一节，则允许增加70kg,但不得超过额定载重量（800kg）
ZLP800易损件表
序号
名称
序号
名称
1
Ф8.6钢丝绳
5
磨擦盘，衔铁
2
钢圈
6
导向套
3
导向滑轮、螺栓
7
压盘
4
支承组件

ZLP630吊篮安装高度、前梁伸出长度与允许载重的关系
安装高度m
前梁伸出长度m
允许载重kg
配重kg
前后支架间距m

50
1.3
630

800
4.6
1.5
630
4.6
1.7
250
4.2

100
1.3
630
4.6
1.5
400
4.6
1.7
200
4.2

120
1.3
630
4.6
1.5
400
4.6
1.7
200
4.2

150
1.3
500
4.6
1.5
350
4.6
1.7
150
4.2
注：以上是按二节（5m）悬吊平台计算，若悬吊平台减少一节，则允许增加60kg,但不得超过额定载重量（630kg） ZLP630易损件表
序号
名称
序号
名称
1
Ф8.6钢丝绳
6
压轮组件
2
进绳口
7
靠轮组件
3
挡绳圈
8
分绳块
4
出绳口
9
磨擦盘，衔铁
5
进绳口导向滚轮
