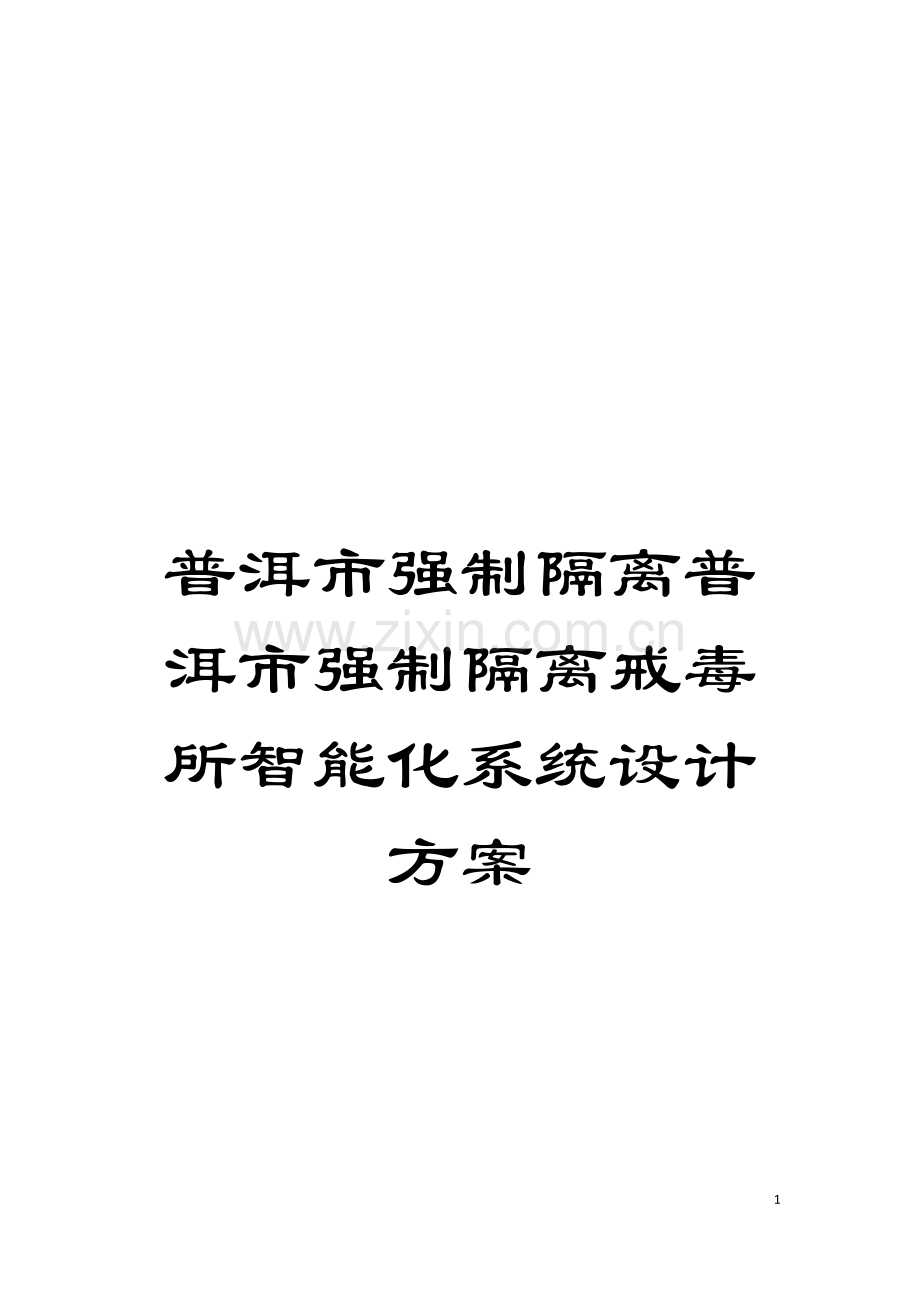

普洱市强制隔离普洱市强制隔离戒毒所智能化系统设计方案

98

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

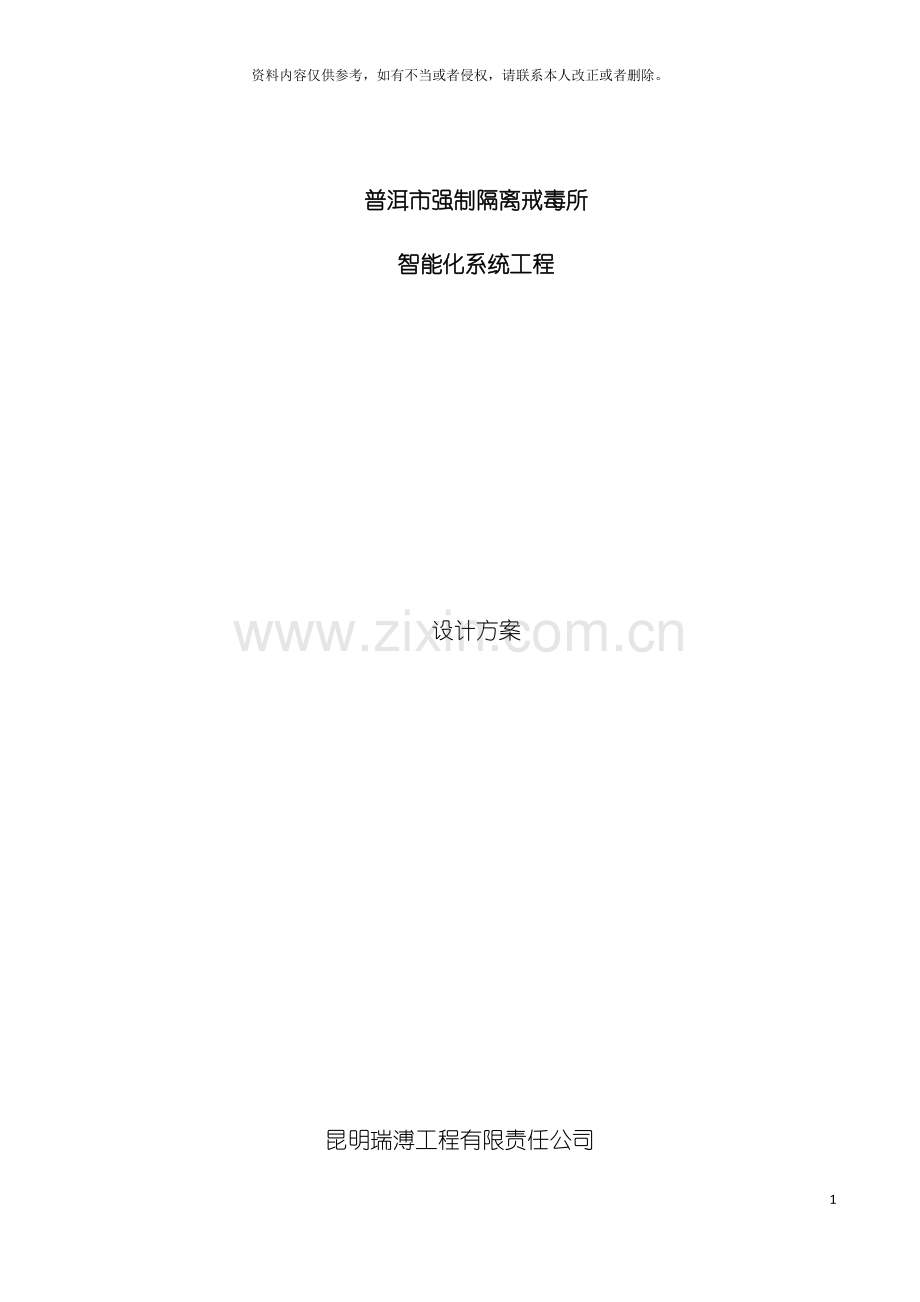

普洱市强制隔离戒毒所
智能化系统工程

设计方案

昆明瑞溥工程有限责任公司
4月

目录
第一章、 智能化系统需求分析及系统建设目标 2
一、 系统概述 2
二、 方案特点 2
三、 项目需要分析 3
第二章、 监控系统设计方案 4
一、 监控系统功能说明 4
二、 普洱市强制隔离戒毒所监控系统组成和设计 4
三、 主控室设计 5
四、 各分控室设计( 可选) 5
五、 监控点设计 6
六、 设计规范和依据 6
七、 设备选型 7
1、 400万半球型网络红外摄像机 7
2、 400万红外筒型网络红外摄像机 10
3、 200W像素红外高速球 13
3、 拾音器 18
4、 32路网络数字硬盘录像机 19
5、 55寸液晶拼接屏 22
6、 8路高清解码器 23
第三章、 家属探访管理系统 26
一、 客户需求: 26
二、 产品图片 26
三、 柘朴结构图 27
四、 系统工作界面 28
第四章、 对讲求助系统 30
一 、 方案背景 30
二 、 设计原则 30
三 、 建设目标 31
四、 功能介绍 31
六 技术优势 34
五、 产品介绍 36
1、 管理主机 36
2、 防爆分机 38
第五章、 视频会议系统 39
一.项目概况 39
二.项目背景 39
三.需求分析 40
四.建设目标 40
五.设计原则 40
六.设计依据 41
七、 总体方案 41

八、 产品介绍 42
1、 高清投影机 W1070+ 42
2、 视频终端 46
3、 音频矩阵 50
4、 音箱 51
5、 功放 51
6、 数字反馈抑制器 FB202 52
7、 音量控制器 53
8、 数字视频会议 54
9、 8+1电源时序器 55
第六章 、 售后服务 55
6.1售后服务目标 55
6.2我们的硬件准备 55
6.3我们的软件准备 55
6.4售后服务范围 55
6.5售后服务细则 56
6.6 系统维保服务 56

公司介绍
昆明瑞溥工程有限责任公司公司是一家专业从事视频监控系统、 多媒体系统、 网络系统设计、 销售、 施工、 维护为一体的科技集成型公司。提供视频监控系统、 多媒体系统、 网络系统等电子信息系统和弱电配套系统提供整体技术设计方案。
公司拥有先进的市场研究、 项目管理、 项目开发的理念与成功经验, 本着"以人为本"的人本管理思想, 提倡"诚信、 激情、 创新、 团队"的企业精神, 全面实施企业知识化管理, 营造优秀企业文化, 形成良好的人才培训环境。公司秉承"客户满意、 团队合作、 尊重个人、 鼓励创新、 追求卓越、 注重结果"的价值观, 倡导"客户至上, 质量第一"的精神, 竭诚为客户提供最合适的解决方案与服务。
公司坚持以可预期的未来市场为导向, 以客户为中心的可持续发展原则, 实施多元化发展战略, 以科学的战略决策和创新机制, 成为最具可持续发展的现代新型信息技术企业。
企业理念: 发展、 创新、 诚信、 共赢
第一章、 智能化系统需求分析及系统建设目标
一、 系统概述
普洱市强制隔离戒毒所, 实现社会治安综合治理的最重要环节之一( 及吸毒人员管理) 。劳教所发生的任何闪失, 必然会给之外的社会治安带来巨大的压力, 甚至严重的后果。近些年来, 劳教人员素质和技术水平越来越高, 魔高一尺, 道高一丈, 采用高科技手段加强防范是当务之急。劳教所, 是强制管理违法人员的场所。在押人员不容易管理, 要保障社会的安全, 也要保障警务人员的安全、 戒毒人员的安全。在高新技术数字化发展的今天, ”多媒体、 数字化、 全方位”是戒毒所系统对智能化系统的新要求, 也是充分发挥监控系统的作用, 实现”向科技要警力”的途径。智能化系统经过对劳教所四周围墙、 医院、 舍房、 活动场所等重点区域进行严密的二十四小时视听监控管理, 随时掌握学员的动态。对各重要岗位、 通道进行实时监控, 随时掌握岗位和环境状况, 加强监管安全保障力度, 增强戒毒所所安全事件的预警能力。
二、 方案特点
系统的建设规划立足应用实际, 突出戒毒所监管自身特点。以经济实用、 适当超前为基本定位, 最大限度地发挥系统运行给用户带来的现实价值。
本方案是在诸多项目实践经验的基础上编写的, 整体思路和应用特色都体现用户方对系统的要求, 体现监所自身的特色。总体上看, 本方案具有以下若干方面的特色。
1、 高度集成
本方案设计的系统不但仅是将若干个应用子系统进行简单的汇集, 而是在应用功能集中的基础上实现了各类安防应用涉及业务的联动, 将原本独立运行、 信息屏蔽的诸多子系统进行横向协同。如此大大提升了安防信息系统的业务管理能力, 提升了突发事件的应急响应能力。在此基础上, 借助计算机强大的信息处理能力, 实现安防子系统集成业务的综合应用, 包括智能化联动和应急指挥, 统计分析和辅助决策, 监管中心安防事
件由”事后处理”向”事先遏制”的转变, 公安干警的工作价值体现由原来的”事后侦查”向”防患未然”的转变。有效增加了信息化工具和现代化管理模式为监管中心创造的现实价值, 促进平安监所良好局面的形成。
2、 互联互通
针对戒毒所安防集成平台中网络结构复杂, 客户端众多的情况, 本方案专门设计了”省级监管安防管理平台”, 实现”警员PKI身份认证服务”、 ”上下级联网服务”和”流媒体转发服务”, 使得上级主管领导在经过IP地址验证和用户密码验证之后, 都能够经过网络任意调阅监控图像、 报警信息等, 而且在重要的时候也可实现对现场的语音、 文字指挥, 扩展了监控的领域和范围, 便于根据管理的规模灵活的扩展和升级, 大大提高了监控效率。
3、 智能应用
智能应用在一定程度上代表着系统的前瞻性, 是有效降低监所干警日常量、 增强监所整体战斗力的有效途径。在本方案中, 使用了智能化周界防范, 应用行为分析和联动报警技术确保周界事故的发生, 解决了红外对射技术的误报率高的现实问题。另外, 智能分析还能够应用在出入口车辆抓拍和车牌识别、 监室内犯人越高、 越界, 聚众斗殴等行为, 为监管中心的日常巡更工作提供了实时的监控, 实现监管中心突发事故的提前预警, 有效降低恶性事件发生概率, 大大降低了监所干警的工作压力。同时中心平台可自动监测全网设备的运行状态, 包括: 前端网络摄像机、 网络存储设备、 显示设备、 报警设备、 平台服务器等等, 以图形化方式展现每台设备的工况, 提示正常、 异常、 故障类型等信息, 并发出报警信息。
4、 全IP架构
本方案设计的视频监控系统采用全IP架构, 系统的结构由集总式向集散式系统过渡。组成集散式视频监控系统的硬件和软件采用标准化、 模块化和系列化的设计, 系统设备的配置适用性强、 开放性好、 系统组态灵活、 控制功能完善、 数据处理方便、 人机界面友好以及维修简单化, 系统运行互为热备份, 容错可靠等功能; 系统架设在网络上, 在某种程度上打破了布控区域和设备扩展的地域和数量界限, 利用管理软件能够实现视频资源的管理、 整合、 配置、 传输、 调用、 存储、 报警、 集成等。

三、 项目需要分析
普洱市强制隔离戒毒所智能化系统, 主要是针对普洱市强制隔离戒毒所内的强制隔离区域24小时的视频监控。其安全系数要求很高, 必须确保系统高性能、 高稳定, 根据项目单位要求对”普洱市强制隔离戒毒所智能化系统”设计规划的工作需求, 为了更好的利用现代化的科技手段为现代化普洱市强制隔离戒毒所管理提供服务, 实现向科技要效益, 建立起良好的安全预警机制和实时监控机制, 采用智能化系统是一个必不可少的工作。其主要设备均留有一定的余地, 可用作今后扩展。普洱市强制隔离戒毒所监控系统由监控系统、 对讲求助系统、 会议系统、 会见录音系统等组成。采用现代化计算机技术的载体, 实现视频、 音频等信息的实时监视、 监听显示、 存储等功能。
结合 普洱市强制隔离戒毒所实际情况, 本期将建立一套监控系统、 家属探访管理系统、 对讲系统、 普洱市戒毒所视频会议系统进一步增强普洱市强制隔离戒毒所的现代化管理质量, 使普洱市强制隔离戒毒所在管理上成为一个智能化整体。
系统建设目标
建成后的普洱市强制隔离戒毒所智能化系统将是一个有易于扩充、 升级和管理使用的智能化系统。该系统实现了对戒毒人员的实时监控、 实时监听, 将对特殊的事故发生可做及时的处理。
普洱市强制隔离戒毒所智能化系统的设计原则, 使各个控制点都能互不干扰、 独立操作实现其控制功能。系统采用模块化设计, 可根据普洱市强制隔离戒毒所需要扩充、 升级。既有效的保护了普洱市强制隔离戒毒所的投资, 又使系统不会落后。

第二章、 监控系统设计方案
一、 监控系统功能说明
1、 主控室具有的功能
1.1、 设备的管理、 监测、 调度摄像机状态的检查等。
1.2、 控制主机上能够显示任意室内、 室外监控点的图像信息.
1.3、 可任意控制监控点的摄像机, 选取最佳角度和最佳距离( 如前端采用云镜控制方式便可实现) 。
1.4、 可在电脑显示器上, 也可在大屏幕电视墙上监测显示各监控点的现场情况。
1.5、 经过鼠标点击能够单路循环切换各图像, 或多画面分割显示多幅图像。
1.6、 可对监测到的全部或部分教室情况进行数字硬盘录像, 记录现场内容。
1.7、 可在数字硬盘录像主机上按照时间、 日期、 教室进行智能检索, 快速调看录像资料。
2、 领导室等分控点具有的功能( 根据甲方要求选配)
2.1、 副控电脑上能够切换、 调看任意室内、 室外监控点的图像信息。
2.2、 可任意控制某监控点的摄像机, 选取最佳角度和最佳距离( 如前端采用云镜控制方式便可实现) 。
2.3、 可任意查看以前录像资料。
2.4、 可进行系统设置, 如摄像机的色彩、 对比度、 饱和度、 录像时间和录像模式等.
二、 普洱市强制隔离戒毒所监控系统组成和设计
设计原则
本项目方案设计遵循技术先进、 功能齐全、 性能稳定、 节约成本的原则。并综合考虑施工、 维护及操作因素, 并将为今后的发展、 扩建、 改造等因素留有扩充的余地。本系统设计内容是系统的、 完整的、 全面的; 设计方案具有科学性、 合理性、 可操作性。其具有以下原则:
1、 先进性与适用性
系统的技术性能和质量指标应达到国际领先水平; 同时, 系统的安装调试、 软件编程和操作使用又应简便易行, 容易掌握, 适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身, 体现了当前计算机控制技术与计算机网络技术的最新发展水平, 适应时代发展的要求。同时系统是面向各种管理层次使用的系统, 其功能的配置以能给用户提供舒适、 安全、 方便、 快捷为准则, 其操作应简便易学。
2、 经济性与实用性
充分考虑用户实际需要和信息技术发展趋势, 根据用户现场环境, 设计选用功能和适合现场情况、 符合用户要求的系统配置方案, 经过严密、 有机的组合, 实现最佳的性能价格比, 以便节约工程投资, 同时保证系统功能实施的需求, 经济实用。
3、 可靠性与安全性
系统的设计应具有较高的可靠性, 在系统故障或事故造成中断后, 能确保数据的准确性、 完整性和一致性, 并具备迅速恢复的功能, 同时系统具有一整套完成的系统管理策略, 能够保证系统的运行安全。
4、 开放性
以现有成熟的产品为对象设计, 同时还考虑到周边信息通信环境的现状和技术的发展趋势, 能够消防、 防盗、 聚光系统实现联动, 具有RJ-45网络通讯口, 可实现远程控制。
5、 可扩充性
系统设计中考虑到今后技术的发展和使用的需要, 具有更新、 扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能, 同时, 本方案在设计中留有冗余, 以满足今后的发展要求。
6、 追求最优化的系统设备配置
在满足用户对功能、 质量、 性能、 价格和服务等各方面要求的前提下, 追求最优化的系统设备配置, 以尽量降低系统造价。
7、 保留足够的扩展容量
该项目设备的控制容量上保留一定的余地, 以便在系统中改造新的控制点; 系统中还保留与其它计算机或自动化系统连接的接口; 也尽量考虑未来科学的发展和新技术的应用。
8、 提高监管力度与综合管理水平
本项目系统设备控制需要高效率、 准确及可靠。本系统经过中央控制系统对各子系统运行情况进行综合监控, 时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度, 减少设备运行维护人员; 另外, 系统的综合统筹管理可使设备按最优组合运行, 在最佳情况下运行, 既可节能, 又可大大减少设备损耗, 减少设备维修费用, 从而提高监管力度与综合管理水平。
戒毒所监控系统能综合图像、 声音、 计算机软件为一身, 在充分运用原有的设备基础上, 实现了真正意义的监控, 其实用而强大的系统功能和合理化设计, 即可一次投资到位, 也可总体规划, 分布实施, 杜绝重复投资, 降低建设成本。并与 普洱市强制隔离戒毒所现有的计算机网和闭路电视系统有机、 无缝联接, 充分发挥监控系统教学及管理的功效。系统的操作、 管理、 使用、 维护简捷、 方便, 在有效保护普洱市强制隔离戒毒所投资的同时, 保持了系统的更新能力, 简化了网络结构, 使网络结构层次化、 规范化、 标准化。
三、 主控室设计
1、 各监控点摄像头和显示图像的控制
主控室是系统的信号控制及信息交换中心, 监控系统将在主控室安放10台控制主机——32路数字硬盘录像主机DS-8632N-E8型, 该设备是系统的核心, 其硬件和软件部分共同实现管理员对整个系统进行调度, 管理和控制。
前端摄像机采用400万红外高清网络摄像机
控制主机具有多种画面显示方式, 只需鼠标点击完成, 简单便捷。具有单路循环显示, 四路、 九路、 分割显示等
2、 数字化硬盘存储录像
主控室安装的10台32路网络数字硬盘录像机, 可将前端摄像机采集到的各种图像和声音转换为数字信号并实时压缩成1080P的码流存储在硬盘中, 并可保证实时回放单路声像, 可将每一路信号同时进行数字存储。
数字硬盘录像机具有实时监看、 实时录象、 实时放像功能, 同时可根据放像时的图像质量任意调整每小时压缩的存储量。为保证一个月每天连续录像, 每台32路主机安装8块大于4000GB的硬盘标准系统硬盘即可。
需要查找录像资料时, 录像主机的职能检索功能又是极其方便快捷的, 可根据某路摄像机查找, 或年月日查找, 或几点几分查找, 几秒钟内就能准确查到所需图像资料。
另外, 数字硬盘录像机还带有USB备份系统, 可将记录下的视音频文件刻成光盘, 永久保存。
四、 各分控室设计( 可选)
本次普洱市强制隔离戒毒所设有2个分控点分别在入队所综合楼一楼和宿舍综合楼一楼, 只要在普通办公计算机上安装分控系统软件并与所内网络交换控制器连接, 就实现了对各个监控点的控制。
主控中心设置的授权管理功能, 保证监控系统对分控端的严格管理, 管理员具有使用监控系统的最高优先权, 并可给其它分控点授权。没有授权的分控系统无法访问主控端摄像机和控制功能。
分控功能不但支持本地局域网访问, 还支持公安网上的远程访问和控制, 其最高权限与局域网内相同, 该功能满足了异地访问和控制的需要, 以此进一步完善 普洱市强制隔离戒毒所安全防范及管理。

五、 监控点设计
根据现场的实际情况及 普洱市强制隔离戒毒所的需求, 设计在整个强制隔离区域门口、 围墙等地方内安装摄像机, 宿舍内每个房间安装两个半球摄像机, 保证房间内无死角, 卫生间安装一个半球摄像机。信息采集室、 医务室等功能性房间每个房间内都安装半球摄像机。围墙内外分别安装网络红外高清摄像机。
在本次普洱市强制隔离戒毒所监控系统中, 为了保证系统的安全性特提出以下设计方案:
1、 为了防止对监控系统的不正当利用, 我们在进入分控系统时设置了各自的身份验证, 只有经过了身份验证方可对各项功能进行操作。系统中, 我们设置相关管理人员具有最高管理权限, 能够对各监控点进行授权, 只有经过授权的分控点才可对监控点进行监视和控制。采用此办法, 便可根本杜绝利用监控系统进行的一切不正当行为。
2、 数字录像的安全性策略: 我们所采用的数字硬盘录像机具有系统自动重起、 掉电重起等防死机功能, 以及权限设置、 数据备份和视频丢失报警等功能。可对各路图像源任意授权, 实施数字监控和录像。当图像未能录进去时, 系统会有报警提示, 通知使用者出现错误的图像源及错误持续的时间等信息, 并指导使用者进行设备调整。
六、 设计规范和依据
1、 《智能建筑设计标准》(GB／T 50314— )
2、 《建筑智能化系统工程设计标准》( DB32/191-1998)
3、 《城市住宅建筑综合布线系统工程设计规范》( CECS/119- )
4、 《建筑与建筑群综合面线系统工程设计规范》( GB/T50311- )
5、 《民用建筑电气设计规范》( JGJ/T16-92)
6、 《民用闭路监视电视系统工程技术规范》(GB/50198-94)
7、 《系统接地的型式及安全技术要求》( GB14050-93)
8、 《安全防范工程程序与要求》( GA/T75-94)
9、 《安全防范工程验收规则》( GA/T308- )
10、 《工业电视系统工程设计规范》(GBJ 115)
11、 《安全检查防范系统通作图形符号》( GA/74-94)
12、 《消防联动控制设备通用技术条件》( GB 16806—1997)
13、 《火灾自动报警设计规范》( GB50116-98)

七、 设备选型
1、 400万半球型网络红外摄像机
DS-2CD2145FD-I

主要特性
·最高分辨率可达4M(2560×1440 @ 25 fps),并可输出实时图像
·支持低码率、 低延时、 ROI感兴趣区域增强编码、 SVC自适应编码技术,支持smart265编码
·码流平滑设置, 适应不同场景下对图像质量、 流畅性的不同要求
·支持GBK字库, 支持更多汉字及生僻字叠加
·支持OSD颜色自选
·高效红外灯,使用寿命长,照射距离可达10-30米
·支持smart IR, 防止夜间红外过曝
·ICR红外滤片式自动切换,实现真正的日夜监控
·支持日夜两套参数独立配置
·支持PoE供电功能( 选配)
·支持Micro SD/SDHC/SDXC卡(128G)本地存储
·支持Wi-Fi功能( 选配)
·支持3D数字降噪, 支持120dB超宽动态
·支持三码流,支持手机监控
·支持背光补偿,自动电子快门功能,适应不同监控环境
·功能齐全:心跳,镜像,一键恢复等
·支持多种智能报警
·内置一对麦克风、 喇叭,支持语音对讲
·支持1对报警输入/输出(-S)
·支持智能后检索, 配合NVR支持事件的二次检索分析
·支持GB28181接入,支持E家平台接入,支持萤石云平台接入
·支持NAS、 Email、 FTP、 NTP服务器测试
·支持HTTPS等安全认证, 支持创立证书
·初始设备开机修改密码, 保障密码安全
·支持用户登录锁定机制, 及密码复杂度提示
·防暴:防暴等级支持IK10
应用场景
适用于道路、 仓库、 地下停车场、 酒吧、 管道、 园区等光线较暗或无光照环境且要求高清画质的场所, 适合逆光环境。
订货型号
DS-2CD2145F(D)-I(W)T(S)
2.8mm为一圈红外灯, 其它机型为两圈红外灯
外形尺寸

DS-2CD2145F(D)-I(W)T(S)
型号
型号
DS-2CD2145F(D)-I(W)T(S)
名称
400万1/3”CMOS ICR日夜型半球型网络摄像机

摄像机
传感器类型
1/3" Progressive Scan CMOS
最小照度
0.07Lux @(F1.2,AGC ON) ,0 Lux with IR; 0.19 Lux @(F2.0,AGC ON), 0 Lux with IR
快门
1/3秒至1/100,000秒
镜头
4mm, 水平视场角:78°(2.8mm可选)
镜头接口类型
M12
调整角度
支持两轴调节 : 水平:0°~355°,垂直:0°~70°
日夜转换模式
ICR红外滤片式
宽动态范围
120dB
数字降噪
3D 数字降噪

压缩标准
视频压缩标准
H.265 / H.264 / MJPEG
H.265编码类型
Main Profile
压缩输出码率
32 Kbps~8Mbps
音频压缩标准
G.711/G.722.1/G.726/MP2L2/AAC/PCM
音频压缩码率
64Kbps(G.711) / 16Kbps(G.722.1) / 16Kbps(G.726) / 32-128Kbps(MP2L2)

图像
最大图像尺寸
2560×1440
帧率
50Hz: 25fps(2560×1440, 2048 × 1536, 1920 × 1080, 1280 × 720)
图像设置
亮度,对比度,饱和度等经过客户端或者浏览器可调
背光补偿
支持,可选择区域
感兴趣区域
ROI支持三码流分别设置1个固定区域

网络功能
存储功能
支持Micro SD/SDHC/SDXC卡(128G)断网本地存储,NAS(NFS,SMB/CIFS均支持)
接口协议
ONVIF,PSIA,CGI,ISAPI,GB28181
智能报警
越界侦测,区域入侵侦测,场景变更侦测,人脸侦测,虚焦侦测,音频异常侦测
物品遗留侦测,物品拾取侦测,非法停车侦测,人员聚集侦测,徘徊侦测,快速移动侦测,进入区域侦测,离开区域侦测,移动侦测,动态分析,遮挡报警,网线断,IP地址冲突,存储器满,存储器错
支持协议
TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,NTP,UPnP,SMTP,IGMP,802.1X,QoS,IPv6,Bonjour
通用功能
防闪烁,三码流,心跳,镜像,密码保护,视频遮盖,水印

接口
通讯接口
1个 RJ45 10M / 100M 自适应以太网口

Wi-Fi 性能指标
无线标准
IEEE802.11b, 802.11g, 802.11n
频率范围
2.4 GHz ~ 2.4835 GHz
信道带宽
支持20/40MHz
安全
64/128-bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS
传输速率
11b: 11Mbps  11g: 54Mbp  11n: 上限150Mbps
传输距离
50米( 无遮挡无干扰,因环境而异)

一般规范
工作温度和湿度
-10℃~40℃,湿度小于95%(无凝结)
电源供应
DC12V±25% / PoE(802.3af)
(-D型号不支持PoE)
功耗
3.5W MAX  (-W机型: 4.5WMAX)
防暴等级
IK10
红外照射距离
-I:10-30米
尺寸( mm)
82.4×111
重量
500g
备注
*须另备DC12V Φ5.5×2.1MM圆头电源
*”-S”表示具有1对报警输入/输出( 三极管: 超过30毫安建议加继电器) 接口;

2、 400万红外筒型网络红外摄像机
DS-2CD2045-I

主要特性
·最高分辨率可达4M(2560×1440 @ 25 fps),在该分辨率下可输出实时图像
·采用ROI等视频压缩技术,压缩比高,且处理非常灵活,超低码率
·码流平滑设置, 适应不同场景下对图像质量、 流畅性的不同要求
·支持GBK字库, 支持更多汉字及生僻字叠加
·支持OSD颜色自选
·高效红外灯,使用寿命长,照射距离可达20-30米
·支持smart IR, 防止夜间红外过曝
·ICR红外滤片式自动切换,实现真正的日夜监控
·支持日夜两套参数独立配置
·支持PoE供电功能
·支持3D数字降噪,支持120dB超宽动态
·支持三码流,支持手机监控
·支持走廊模式,背光补偿,自动电子快门功能,适应不同监控环境
·功能齐全:心跳,镜像,一键恢复等
·支持多种智能报警功能
·支持智能后检索, 配合NVR支持事件的二次检索分析
·支持GB28181接入,支持EHOME平台接入
·支持EZVIZ平台接入
·支持NAS、 Email、 FTP、 NTP服务器测试
·支持HTTPS,SSH等安全认证, 支持创立证书
·支持用户登录锁定机制, 及密码复杂度提示
·符合IP67级防尘防水设计,可靠性高

应用场景
适用于道路、 仓库、 地下停车场、 酒吧、 管道、 园区等光线较暗或无光照环境且要求高清画质的场所。
外形尺寸

DS-2CD2045-I
型号
型号
DS-2CD2045-I
名称
400万1/3" CMOS ICR日夜型筒型网络摄像机

摄像机
传感器类型
1/3" Progressive Scan CMOS
最小照度
0.07Lux @(F1.2,AGC ON) ,0 Lux with IR
快门
1/3秒至1/100,000秒
镜头
4mm, 水平视场角:78°; (6mm,8mm,12mm可选)
镜头接口类型
M12
日夜转换模式
ICR红外滤片式
宽动态范围
120dB
数字降噪
3D 数字降噪

压缩标准
视频压缩标准
H.265 / H.264 / MJPEG
H.265编码类型
Main Profile
压缩输出码率
32 Kbps~8Mbps

图像
最大图像尺寸
2560×1440
帧率
50Hz: 25fps(2560×1440, 2048 × 1536, 1920 × 1080, 1280 × 720)
图像设置
走廊模式,饱和度,亮度,对比度,锐度经过客户端或者浏览器可调
背光补偿
支持,可选择区域
感兴趣区域
ROI支持三码流分别设置1个固定区域

网络功能
存储功能
NAS(NFS,SMB/CIFS均支持)
接口协议
ONVIF,PSIA,CGI,ISAPI,GB28181
智能报警
越界侦测,区域入侵侦测,场景变更侦测,人脸侦测,虚焦侦测
物品遗留侦测,物品拾取侦测,非法停车侦测,人员聚集侦测,逆行侦测,徘徊侦测,快速移动侦测,进入区域侦测,离开区域侦测
移动侦测,动态分析,遮挡报警,网线断,IP地址冲突
支持协议
TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,NTP,UPnP,SMTP,IGMP,802.1X,QoS,IPv6,Bonjour
通用功能
三码流,心跳,镜像,密码保护,视频遮盖,水印技术,匿名访问,IP地址过滤

接口
通讯接口
1个 RJ45 10M / 100M 自适应以太网口

一般规范
工作温度和湿度
-30℃~60℃,湿度小于95%(无凝结)
电源供应
DC12V±25% / PoE(802.3af)
功耗
5W MAX (ICR切换瞬间 7W)
防护等级
IP67
红外照射距离
20-30米
尺寸( mm)
70×154.23
重量
500g
备注
*须另备DC12V Φ5.5mm圆头电源

3、 200W像素红外高速球
DS-2DE7220IW-A

产品功能

支持最大1920×1080@30fps高清画面输出

支持H.265高效压缩算法, 可较大节省存储空间

支持超低照度, 0.05Lux/F1.6(彩色),0.01Lux/F1.6(黑白) ,0 Lux with IR

支持20倍光学变倍, 16倍数字变倍

采用高效红外阵列, 低功耗, 照射距离达150m

支持960p@60fps、 720p@60fps高帧率输出
支持三码流技术, 每路码流可独立配置分辨率及帧率
支持区域入侵侦测、 越界侦测、 移动侦测等智能侦测功能
支持断网续传功能保证录像不丢失, 配合Smart NVR实现事件录像的二次智能检索、 分析和浓缩播放
支持宽动态、 3D数字降噪、 强光抑制、 电子防抖、 SmartIR等功能
支持360°水平旋转, 垂直方向-15°-90°
支持300个预置位, 8条巡航扫描
支持3D定位, 可经过鼠标框选目标以实现目标的快速定位与捕捉
支持定时抓图与事件抓图功能
支持区域曝光与区域聚焦功能
支持中心镜像功能
支持定时任务、 一键守望、 一键巡航功能
支持 Hi-PoE供电( 仅-E型号支持)
支持1路音频输入和1路音频输出
内置2路报警输入和1路报警输出, 支持报警联动功能
支持最大128G的Micro SD/SDHC/SDXC卡存储
支持海康SDK、 ONVIF、 CGI、 PSIA、 GB/T28181、 E家协议和萤石云接入
防雷、 防浪涌、 防突波, IP66防护等级
应用场景
红外网络高清智能球的种种特性使之可广泛应用于需要大范围高清画质监控的场所, 如:河流、 森林、 公路、 铁路、 机场、 港口、 岗哨、 广场、 公园、 景区、 街道、 车站、 大型场馆、 小区外围等场所。
订货型号
DS-2DE7220IW-AB

外形尺寸图

线缆接口描述: 电源+网口+音频+报警

建议配件

DS-1602ZJ长壁装支架
DS-1602ZJ-Pole柱杆装支架

DS-1602ZJ-Corner墙角装支架
DS-1661ZJ吊装支架( 20cm)

基础参数
图像传感器
1/2.8" Progressive Scan CMOS
最低照度
彩色: 0.05Lux @ (F1.6, AGC ON); 黑白: 0.01Lux @(F1.6, AGC ON) ; 0 Lux with IR
分辨率及帧率
主码流
50Hz: 25fps(1920×1080,1280×960,1280×720) , 50fps(1280×960,1280×720) ;
60Hz: 30fps(1920×1080,1280×960,1280×720) , 60fps(1280×960,1280×720)
子码流
50Hz: 25fps(704×576,640×480,352×288);
60Hz: 30fps(704×480,640×480,352×240)
第三码流
50Hz: 25fps(1920×1080,1280×960,1280×720,704×576,640×480,352×288);
60Hz: 30fps(1920×1080,1280×960,1280×720,704×480,640×480,352×240)
视频压缩
H.265/H.264/MJPEG
音频压缩
G.711alaw/G.711ulaw/G.722/G.726/MP2L2/AAC/PCM
红外照射距离
150米
白平衡
自动/手动/自动跟踪白平衡/室外/室内/日光灯白平衡/钠灯白平衡
增益控制
自动/手动
信噪比
大于52dB
3D数字降噪
支持
背光补偿
支持
区域曝光/聚焦
支持
电子快门
1/1-1/30,000s
日夜模式
自动ICR彩转黑
数字变倍
16倍
隐私遮蔽
最多8块区域
聚焦模式
自动/半自动/手动

镜头
焦距
4.7-94mm, 20倍光学
变倍速度
大约2.7秒(光学, 广角-望远)
水平视角
61.4-2.9度(广角-望远)
近摄距
10-1500mm(广角-望远)
光圈数
F1.6-F3.5

功能
Smart侦测
区域入侵侦测、 越界侦测、 音频异常侦测、 移动侦测、 视频遮挡侦测
Smart录像
断网续传、 智能后检索
Smart图像增强
宽动态、 透雾、 强光抑制、 电子防抖、 Smart IR
Smart编码
smart265、 smart264、 低码率、 ROI
设备异常检测
网线断、 IP地址冲突、 存储器满、 存储器错、 非法访问
水平及垂直范围
水平360°; 垂直-15°-90°
水平速度
水平键控速度: 0.1°-160°/s,速度可设; 水平预置点速度: 240°/s
垂直速度
垂直键控速度: 0.1°-120°/s,速度可设; 垂直预置点速度: 200°/s
3D定位
支持
比例变倍
支持
预置点个数
300个
巡航扫描
8条, 每条可添加32个预置点
花样扫描
4条, 每条路径记录时间大于10分钟
断电记忆
支持
方位角信息显示
开 / 关
预置点视频冻结
支持
守望功能
预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描
定时任务
预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出

网络
网络协议
IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,
DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour
应用编程接口
支持软件集成的开放式API, 支持标准协议(ONVIF、 PSIA、 CGI)、 支持海康SDK和第三方管理平台接入、 支持GB/T28181协议、 支持E家协议、 支持萤石云接入
浏览器
支持IE7+,Chrome18+,Firefox5.0+,Safari5.02+浏览器
同时预览视频数
最多20路
用户权限
最多32个用户, 分3级:管理员、 操作员和普通用户
安全模式
授权的用户名和密码, 以及MAC地址绑定; HTTPS加密; IEEE 802.1x网络访问控制、 IP地址过滤

接口
电源接口
AC24V(仅-A型号支持); DC12V(仅-D型号支持)
网络接口
内置RJ45网口, 支持10M/100M网络数据; 支持 Hi-PoE供电( 仅-E型号支持)
音频输入/输出
1路音频输入, 音频峰值:2-2.4V[p-p], 输入阻抗:1KΩ±10%; 1路音频输出, 线性电平, 阻抗:600Ω
报警输入/输出
2路报警输入; 1路报警输出; 支持设置报警联动预置点/巡航扫描/花样扫描/SD卡录像/报警输出/邮件/上传中心/上传FTP
SD卡接口
内置Micro SD卡插槽, 支持Micro SD/SDHC/SDXC卡( 最大支持128G)

一般规范
功耗
40W max( 其中加热6Wmax, 红外灯12W
