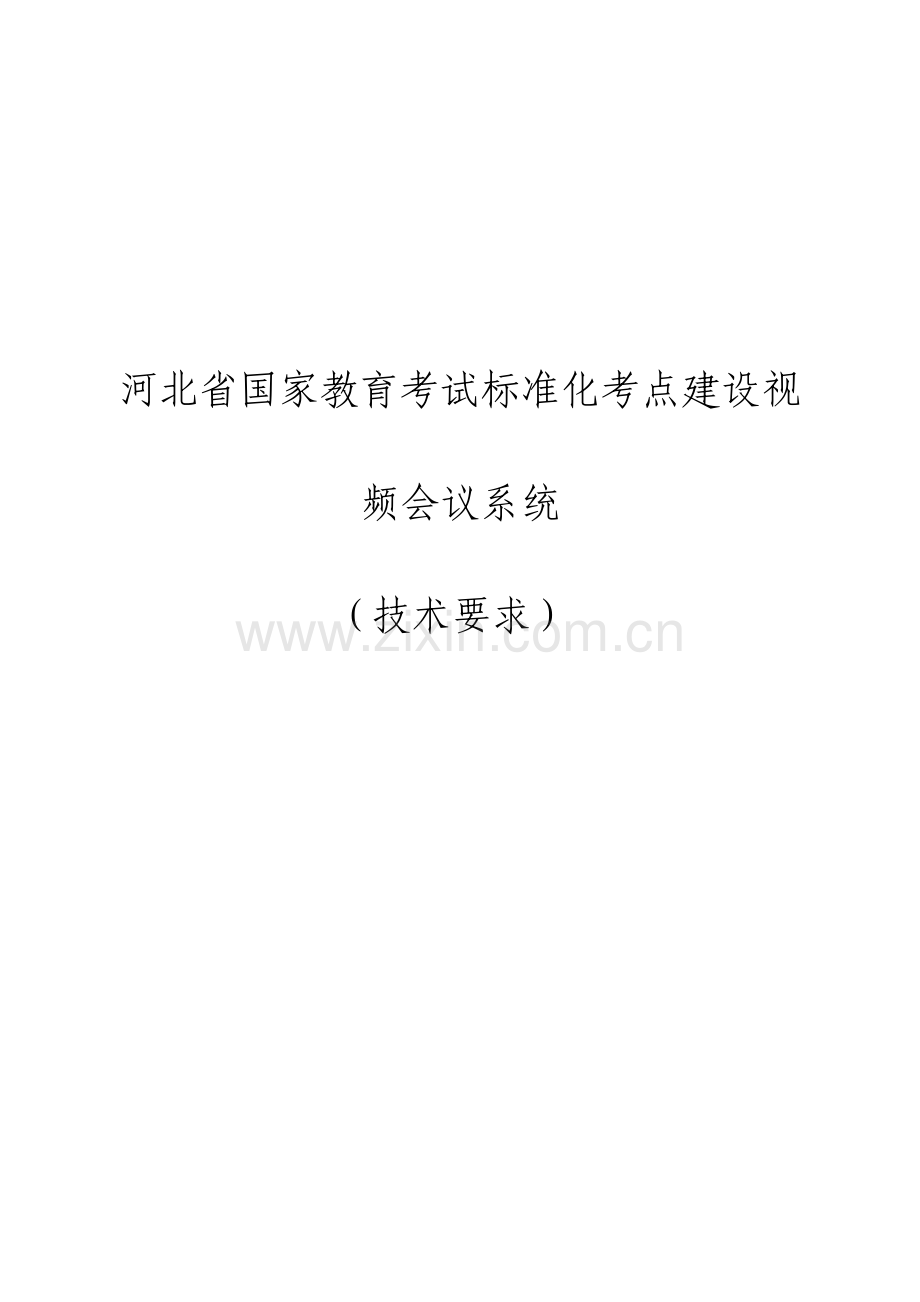

河北省国家教育考试标准化考点建设视频会议系统
（技术要求）

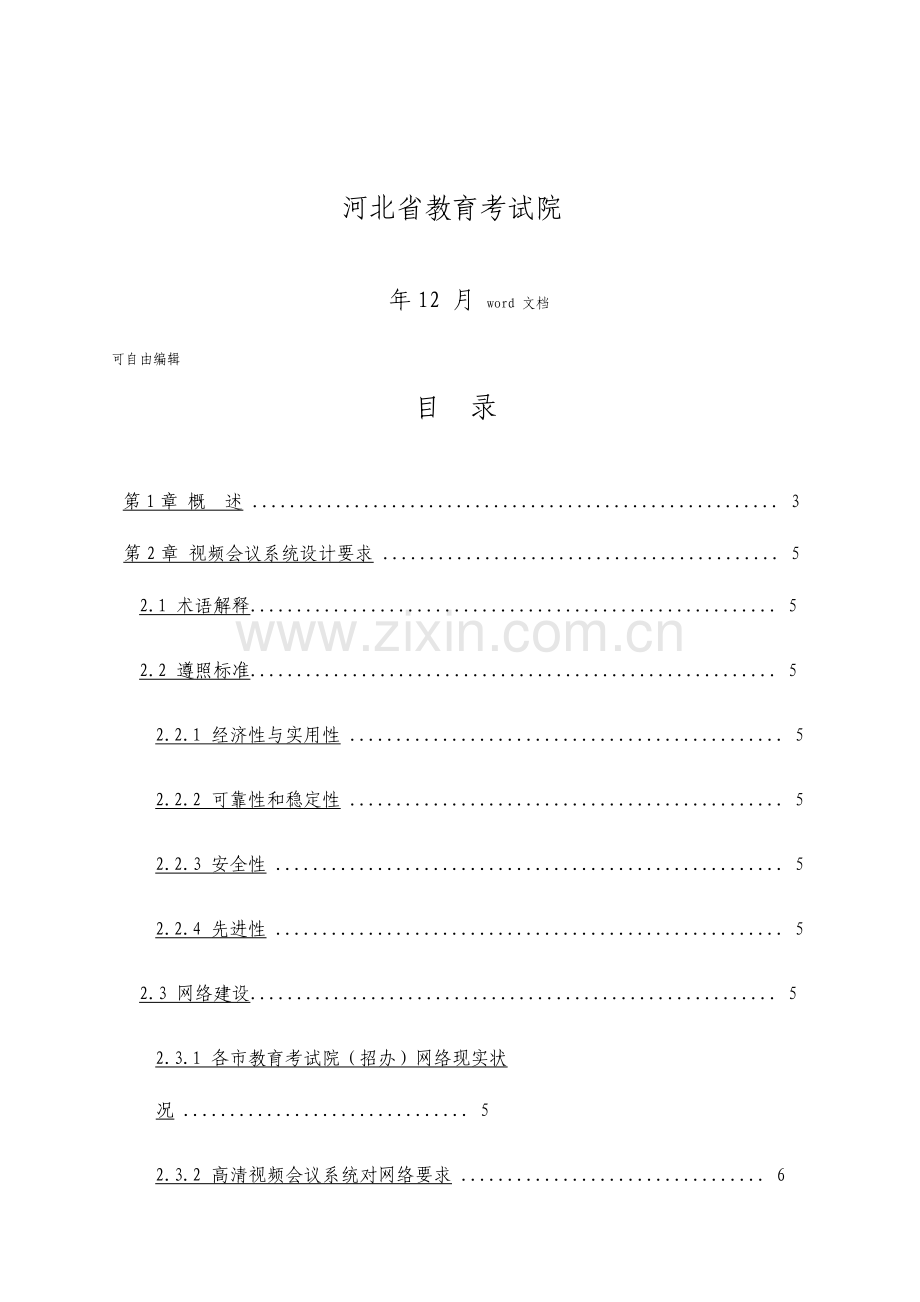

河北省教育考试院
年12 月 word 文档 可自由编辑
目 录
第1章 概 述 ......................................................... 3 第2章 视频会议系统设计要求 ........................................... 5
2.1 术语解释......................................................... 5
2.2 遵照标准......................................................... 5
2.2.1 经济性与实用性 ............................................... 5
2.2.2 可靠性和稳定性 ............................................... 5
2.2.3 安全性 ....................................................... 5
2.2.4 先进性 ....................................................... 5
2.3 网络建设......................................................... 5
2.3.1 各市教育考试院（招办）网络现实状况 ............................... 5
2.3.2 高清视频会议系统对网络要求 ................................. 6
2.4 功效标准......................................................... 6
2.5 MCU功效技术要求 ................................................. 7
2.5.1 基本要求 ..................................................... 7
2.5.2 音频要求 ..................................................... 8
2.5.3 视频要求 ..................................................... 8
2.5.4 H.239双流要求 ............................................... 8
2.5.5 安全性要求 ................................................... 9
2.5.6 级联要求 ..................................................... 9
2.5.7 MCU技术参数要求 ............................................ 11
2.6 录播服务器技术参数要求.......................................... 12
2.7 高清软终端技术参数要求.......................................... 13
2.8 1080P视频会议终端技术参数要求 .................................. 13
2.9 720P视频会议终端技术参数要求 ................................... 15 第3章 视频会议会场建设提议 ........................................ 16
3.1 大型视频会议室设计方案（市级参考）.............................. 16
3.1.1 系统总体需求 ................................................ 16
3.1.2 汇报厅式会议系统布局图 ...................................... 17
3.1.3 系统方案设计 ................................................ 18
3.1.4 提议设备清单 ................................................ 20
3.2 中型视频会议室设计方案（市级参考）.............................. 21
3.2.1 系统总体需求 ................................................ 21
3.2.2 圆桌式会议系统布局图 ........................................ 21
3.2.3 系统方案设计 ................................................ 22
3.2.4 提议设备清单 ................................................ 23
3.3 小型视频会议室设计方案（区、县参考）............................ 24
3.3.1 系统总体需求 ................................................ 24
3.3.2 圆桌式会议系统布局图 ........................................ 24
3.3.3 系统方案设计 ................................................ 24
3.3.4 提议设备清单 ................................................ 25
3.4 视频会议室环境要求.............................................. 25
3.4.1 装修要求 .................................................... 26
3.4.2 灯光要求 .................................................... 26
3.4.3 建筑声学要求 ................................................ 27
3.4.4 电声设计要求 ................................................ 28
3.4.5 窗帘要求 .................................................... 28
3.4.6 会议桌要求 .................................................. 29
3.4.7 供配电系统要求 .............................................. 29
3.4.8 会议室布线要求 .............................................. 30
3.4.9 会议室接地要求 .............................................. 31
3.4.10 主控室要求（有控制室会场） ................................. 31
第1章 概 述

河北省国家教育考试标准化考点（以下简称“标准化考点系统”）建设是确保考试公平、公正，确保考试安全主要伎俩，标准化考点系统利用网络技术和视频监控技术实现覆盖全省教育考试监控、指挥和应急处理，提升教育考试管理水平。
标准化考点系统综合了网络技术、视频传输、语音通讯、工作流等信息处理技术，实现全省考务管理应急指挥、考务综合管理、网上巡查、视频会议及考生服务等功效。视频会议系统是标准化考点系统主要组成部分，考试期间作为应急指挥主要通讯伎俩之一，平时可用于日常性全省会议、培训等。
现在本省已建正在运行省-市视频会议系统，在技术上实现了国家、省、市三级视频会议系统无缝级联，当前视频会议系统采取标清方案，运行在2M SDH 专线上。
各市-县（市、区）视频会议系统要与国家、省视频会议系统完全兼容，MCU 能够无阻塞级联，经过此次建设，形成国家、省、市、县四级视频会议系统，实现国家、省、市、县（市、区）四级联网。
视频会议系统建设是一个对设备兼容性要求比较高系统工程，为了确保各市视频会议系统与省教育考试院以及国家考试中心互联互通，特提出河北省国家教育考试标准化考点建设视频会议系统技术要求。
本技术要求是在国家下发《国家教育考试考务管理与服务平台视频会议系统建设技术要求》基础上针对 1080P 和720P高清提出要求，若采取标清方案，请参考原国家要求执行。
整个视频会议系统采取基于H.323标准视频会议设备，系统运行在IP网络上。可由中心会场统一集中管理，能够实现理想视频会议效果，方便进行远程行政会议、远程调度会和远程技术培训等功效。
本技术要求适适用于河北省教育考试院和市级考试机构视频会议系统建设，考虑到本省地域辽阔，经济发展不均衡，为此提供了不一样要求系统建设方案提议，给出了视频 MCU 和视频终端设备选型基本技术指标要求以及视频会议会场提议，在满足本基本技术要求基础上，各市考试机构能够依照本市实际情况，制订适合本市视频会议系统建设方案。

第2章 视频会议系统设计要求

2.1 术语解释
MCU ：多点控制单元——MCU （Multipoint Control Unit）是一个数字处理单元。当有3个或3个以上会议终端设备进行通讯时，需要一个或多个信号汇接处理，使多个终端能经过该端口设备在一个会议中进行通信，实现音频混合和音频切换，确保音频及视频连续性。
视频会议终端：集成视频和语音处理芯片，完成音视频编解码，配合 MCU
完成视频会议召开，提供音频、视频、网络等接口。
2.2 遵照标准
2.2.1 经济性与实用性
在满足功效与性能要求前提下，系统建设应结合视频电话系统技术水平，结合实际网络环境，防止技术和产品过于超前造成投资浪费。
2.2.2 可靠性和稳定性
选择成熟、可靠、稳定产品，利用可靠监控维护伎俩，确保系统连续可用。
2.2.3 安全性
采取有效安全控制策略，从网络、设备和运行维护等层面确保系统整体安全。
2.2.4 先进性
系统建设应具备一定前瞻性，使用先进且成熟实用技术，在一段时期内保持技术先进，并具备良好扩展潜力，以适应未来应用发展和技术升级需要。
2.3 网络建设
现在主流视频会议产品均采取ITU国际标准技术，可运行在专线网络、VPN、公网等网络环境下。
2.3.1 各市教育考试院（招办）网络现实状况
1.现在省院与各地市考试院之间具备2M专线网络，用于视频会议召开及其余信息传递。
2.各地市考试院与各县（市、区）之间暂未实现专网连接，日常通讯及办公依靠互联网（包含教育城域网）进行。
2.3.2 高清视频会议系统对网络要求
1.省市两级视频会议建设：可依靠现有2M专网建成高清视频会议系统，清楚度为1080P。
2.市县两级视频会议建设：可在公网上实现视频会议系统建设，在各地市配置会议系统多点控制单元（MCU），在各县（市、区）配置视频会议终端，详细网络要求：
（1） MCU 端（市级）互联网接入带宽要求：2M×县（市、区）数量（最少，最好4M以上）；
（2） 视频终端（区、县）带宽要求：上下行对称2M接入（最少,最好4M以上）；
视频会议系统在网络链路稳定性、带宽、以及信号延迟等方面都有较高要求，考虑到视频会议系统主要性以及不需要与其余业务系统互联互通特点，为确保运行质量，提议有条件市参考省-市模式建立市-县专网。另外，考虑到各地当前网络建设实际，市县视频会议系统也能够建设在当地教育城域网或互联网上，但在建设前，要进行充分测试，不满足使用要求，进行改造完善，确保网络线
路完全满足视频会议使用要求。
2.4 功效标准
1.各地市到县视频会议系统能与国家、省中心视频会议平台无缝兼容。
2.省市级视频会议系统全部硬件高清视频终端均实现 HD1080P 高清视频分辨率，172个县（市、区）三级分会场选择1080P或720P或标清方案各市自行选择。
3.满足省到 12 个市级单位召开高清视频会议、172 个县（市、区）能够参加全体三级视频会议。
4.全部县（市、区）分会场均可接进各自所在地市考试院MCU，实现各个地市教育考试院到所属县级单位之间双向视频会议。
5.网内任意节点都可设置为主会场，便于用户召开现场会议。
6.全部会场应可显示同一画面，也可显示当地画面。
7.全部会场画面可依次显示或任选其一，由主会场进行操作，主会场应能任意选择以下四种切换方式：
i.主席控制方式。会议主席在指定时间内能够选择广播任一会场画面。
ii.导演控制方式。导演能够经过会议管理系统来选择广播任一会场画面。
iii.声音控制方式。可依照与会者讲话声音强度和连续时间，选择其中最符合条件讲话者，将其画面广播给其余会场。
iv.演讲人控制方式。各会场能够看到演讲人，演讲人能够选择观看任一会场画面。
8.除主会场与讲话会场能够进行对话外，还允许 1～2 个会场进行插话。
9.任何会场都有权请求讲话，申请讲话信号应在主会场显示器上显示。
10.主会场应能实现对全部会场音量调整和静音功效。
11.当某一会场需要长时间讲话时，主会场应能任意切换其余会场画面进行轮换广播，而不中止讲话会场声音。
12.会议进行中，应能实现某一会场实时加入。
13.系统应能实现会议预约。
14.系统应能实现对全部系统终端设备维护管理和参数设定， 显示设备工作状态。
15.系统应支持汉字字幕、汉字会场名显示等。
16.系统应提供加密方法，以实现会议安全。
2.5 MCU 功效技术要求
在省教育考试院和各地市考试机构组建覆盖全省考试机构视频会议系统中，采取分布式MCU 系统架构，能够有效节约带宽资源，支撑各种功效实现。
各地市考试机构作为市级视频会议系统中心，实现与各区、县考试机构视频
系统连接，同时与省考试院与教育部考试中心MCU 级联时，须遵照以下要求。
2.5.1 基本要求
1.MCU采取嵌入式实时操作系统，不能包含PC架构，不采取Windows等非实时操作系统。
2.MCU应具备良好可扩展性，扩容方式灵活。
3.MCU和其控制系统要采取全汉字化界面。
4.MCU需要支持H.264协议，最少支持到768K H.264会议码流。
5.MCU必须支持ITU-T H.323 和H.324M标准。
6.MCU必须支持H.239双视频流传递功效，能够满足用户会场图像和会议内容胶片同时传送需求。
7.地市考试院配置MCU和会议室终端均需要最少支持30帧1080P。
8.县级单位配置会议室硬件终端最少支持30帧720P。
9.支持H.239双流/DuoVideo。
2.5.2 音频要求
1.系统必须支持ITU-TG.711、G.722、G.728、MPEG AAC等音频协议，支持同一会议中不一样音频协议转换。
2.同一个会议中，支持各种音频协议之间适配，并可具备多路语音混音功效。能够实现远端闭音、远端静音，并能够在MCU控制远端会场终端发送和接收电平大小调整。
3.具备自动唇音同时，误差应不可觉察，音频视频相对延迟小于 40ms。
4.多个会议同时召开时，各个会议声音互不影响。
2.5.3 视频要求
1.系统必须支持图像编解码方式：H.263、H.263+、H.264；必须支持活动图像视频格式：QCIF、CIF、360P、720P、1080P。
2.可支持召开从128K～8Mbps不一样速率各级会议。
3.必须具备不一样帧频自适应调整功效，支持范围：15-30帧/秒。
4.支持视频协议适配功效，允许不一样视频协议（H.263、H.263+、H.264）终端参加同一个会议。支持多个协议适配会议同时召开。
5.视频处理实现视频信号混合和速率/协议适配。
2.5.4 H.239双流要求
1.系统支持基于ITU-H.239标准双路图像（双流）功效和双路高清动态双流。
2.考虑到向下一级扩展，MCU级联后支持双流会议。

2.5.5

安全性要求

.MCU
1
具备独立物理管理端口，
MCU
管理端口和视音频通信端口物理分离。

2.
系统和终端配合支持
H.235 V3 AES
加密会议。

3
.MCU
能够创建会议模板，包含：终端信息、会议参数等，方便召集大规模会
议，模板资料能够备份。

4.
可创建不一样管理用户，针对不一样用户，能够分配不一样权限。

2.5.6

级联要求

MCU
具备高级级联控制功效，不但能够将上级
MCU
和下级
MCU
音视频
进行了级联，而且还能够提供高级会议控制信道级联能力，主会场管理员通
过主会场
MCU
控制界面对下级
MCU
及终端进行直接管理，有效增强会议
可控性，简化操作流程，保障整个会议顺畅进行。

国家、省、市、县四级视频会议系统示意
图

MCU
在
级联
后
能够经过主
MCU
控制界面直接对下级
MCU
所连
接终端进

行挂断、邀请、静音、静画、广播以及查看终端详细通信参数（包含连接速率、
IP地址、视频编解码格式、音频编解码格式、FECC 状态、丢包率等等）。
要求级联级数不受限制,完全实现多级 MCU 级联下图像、声音、数据集中控制和管理，并能够将终端邀请到指定MCU会议上。
支持智能化虚拟MCU管理软件，把多个MCU当做一个MCU管理，并依照拓扑
结构进行终端智能化分布。
2.5.7 MCU 技术参数要求
指标 性 能 要 求
1 MCU 基于多DSP 纯硬件，非PC 架构，不含有硬盘等PC 特征；基本 要 2 MCU 操作系统采取嵌入式专用操作系统。
求 3 支持H320、H323、SIP等多个协议。
4 支持速率范围最少128K-8M
各市教育考试院（招办）MCU 容量计算公式为：
MCU 容 所辖县（市、区）数量 + 本单位（1~2） + 冗余端口（3~5）。
1
量要求 举例：石家庄县（市、区）（24）+本单位（1）+冗余（4），则石家庄市考试院
MCU 需要具备（29）个点高清视频会议容量；
支持主席会议模式，既中心会场经过高清多分屏画面观看各个分会场，各个分会场均可单屏收看中心会场高清单画面，同时中心会场终端必
1
会议功 须收、发均为30帧1080P，分会场接收30帧1080P画面，且单台MCU 能要求 容量要求确保实际支持上述并发；
召开省—市—县三级会议时，省中心会场为收、发均为1080P高清
2
多分屏画面，市、县级会场均能够收看到中心会场画面
1 支持H.263、H.264、H.264SVC 视频编码自动转换。
视频 支持 60 帧/秒动态 720P（分辨率为 1280×720）、30 帧/秒动态
2
要求 1080P(1920*1080)高清视频会议标准和功效
3 支持高清多分屏
音频 支持G.711、G.722.1Annex C、G.722、MPEG AAC 等多个音频协议，
1
要求 并支持上述音频协议相互转换。
H.239数
支持ITU H.239双流标准，双流图像支持H.239双流标准和双动态高据双流
1 清双流标准，双路视频均支持连续动态1080P 高清画面（第一路视频性能要
必须确保1080P 30帧，第二路流确保达成最少1080P25帧）。
求

会议管理功效 1 支持模板会议、周期预约会议等特种会议。
2 支持轮巡模式、导演控制等功效。

指标 性 能 要 求
MCU 管理界面能够在线显示全部状态（包含硬件、会议、会议点等等），能显示当前正在使用硬件资源状态，管理界面上显示线路状态，并
3
可统计二十四小时之内状态(包含误码率、CRC 错误等)，具备历史事件统计，错误汇报等。
4 具备专业系统管理软件，采取汉字界面，管理方便易操作。
1 支持标准QOS 机制，具备网络纠错机制。
网络 MCU 具备完善丢包赔偿机制，在网络10%丢包情况下，视频会议
2
要求 不能出现马赛克、掉点等现象
3 支持混网、混速、混协议组建会议。
安全 1 从结构到功效都必须具备很高安全特征，具备AES 加密功效。
要求 2 具备MCU 安全机制和安全策略。
支持省MCU 与全部市局配置MCU 级联，召开省－市－县三级级联大会时，可经过省MCU 同一管理界面实现对全网全部MCU 和终端
MCU 级
1 直接管理，经过省中心MCU 管理界面能够直接实现对市MCU 下联要求属县终端邀请、删除、查看、锁定、广播、静音等操作，降低会议操作步骤和管理员压力，确保会议严厉性。
支持基于IPAD、IPOHE 等移动客户端视频、音频双向接入，并可与
1
会议室型视频会议终端统一管理
其它
2 支持7*二十四小时连续开机。
要求
3 支持H.239双流/DuoVideo。
因为省-市为专网连接，市-县（区）为互联网或教育城域网连接，应
4
具备对应处理方案召开国家、省、市、县（区）全网视频会议。

2.6 录播服务器技术参数要求
指标

性

能

要

求

功效

要求

1

支持
最少
3
组高
清
会议
同
时录制
；

支持录制内
容
在线点
播

支持录制内
容

离
线下
载
和
播放

硬
盘存量
不小
于
1
T

2.7 高清软终端技术参数要求
为实现对全部硬件视频终端备份和突发应急事件紧急视频画面接入，同时
为尽可能降低采购成本，提议视频终端使用单位（市级中心、县（市、区）级中心）再配置软视频高清终端1套，并发数量50个。
指标 性 能 要 求
1 软终端基于web方式，不需要配置IP地址，不需要负责安装和配置软终端支持客户端列表功效，经过点击客户端名称即可随机召开点基本 2
对点、多点双向视频会议。
功效
点对点（不占用 MCU）会议变为多点会议时，不需要中止原有点对
3
点会议，能够平滑变更为多点会议。
双流 软终端与硬件终端无缝互通音频、视频、H.239双流，能够经过MCU
1
功效 召开软终端、硬终端混合多点高清视频会议
视频 软终端支持收、发720高清，即能够作为系统日常视频协同办公，
1
功效 也能够全方面备份全部硬件终端。
点对点（不占用 MCU）会议变为多点会议时，不需要中止原有点对
1
其它 点会议，能够平滑变更为多点会议。
功效 2 支持并具备防火墙穿越功效，不影响网络安全。
3 软终端支持账户注册功效

2.8 1080P视频会议终端技术参数要求
指标

性

能

要

求

基本

要求

1

符合
ITU H.320
、
H.323
等
标
准
。

2

采取
分体
式
结构

3

带宽最少满足
64
K
－
Mbps
8

4

含
1080
P
高清
摄像头及相关辅助线缆

5

与
MCU
同
一品牌

视频

1

支持
H.263
、
H.264
等
视频编
码协
议。

2.9 720P视频会议终端技术参数要求

第3章 视频会议会场建设提议

河北省国家教育考试标准化考点（省－市－县（市、区））视频会议系统按照
高清（720P以上）视频标准进行设计，为确保视频会议能够实现高清视频效果；在提出视频会议系统设计方案同时，还应对对应会议室进行规划设计，确保全部参会会议室达成高清效果。本设计提议方案本着“统一规划、统一标准”标准，为大、中、小三种经典会议室提供设计提议方案，确保视频会议系统能够实现端到端高清视频效果。
这三种经典视频会议室设计提议方案，包含：汇报厅形式大型会议室（150 平米左右）、中型视频会议室（100平米左右）、小型视频会议室（50平米左右）。
我们在方案设计时立足于确保实现高清高清视频会议系统，兼顾实现当地会议一个高度集成智能视频会议室，尽最大可能节约建设成本。
每个类型高清视频会议室都将从会议室布局、高清视频显示、会议讲话讨论、
会议扩声、音频处理、会议中控系统等，每个系统依据会议室类型详细设计（不包含会议室装修、环境灯光、会议室家俱等）。在确保了各子系统之间兼容、平滑过渡、稳可靠性、先进超前等，还充分考虑到了系统扩展，兼顾系统经济性，并根
据系统需求进行技术方案设计。
3.1 大型视频会议室设计方案（市级参考）
3.1.1 系统总体需求
依照详细业务需求，汇报厅会议室需满足70人大型会议，主要确保高清
视频会议，兼顾当地智能视频会议使用，大型会议室系统应该包含集中控制系统、会议讨论、高清显示、会议扩声、信息接口系统等多个子系统。

3.1.2

汇报厅式会议系统布局图

会议布局设计充分考虑汇报厅式会议室使用特点，
充分满足远程高清视频
会议使用和当地会议室使用需求。

会场显示系统可选取
DLP
拼接大屏，
详细拼接方式可依照现场实际情况自由组
合，且在大屏上方安装室内单基色
LED
会标；主席台前设置
2
台
55
寸液晶电视，
液晶电视采取移动支架，作为主席台补充显示，当本会场作为主会场时，领导就
座主席台上，领导经过观看主席台下液晶电视以了解各分会场信息，代表经过
DLP
大屏观看当地和远端画面；当本会场作为分会场时，领导就座主席台下
,
用
DLP
大
屏全屏显示当地和远端图像。

会议讲话系统在主席台上和主席台下分别设置手拉手会议话筒和手持无线话
筒，主席优
先控制、
会议讲话自动
跟踪等功效
。

声
场采
取集中
布局方式，
在拼接大屏
两侧
布置
一对
可导
向性扬声器
高清
阵列
音箱
，
并
安装
吸顶音箱
作为
辅助音源
，以
确保
汇报厅会议室内
声压

平均
分布，为
语音提供衬托
，为视频会议
、
大
型
会议
等提供良好

扩声
，
只
需
要一对
主
扩
线
阵音
箱即
能够
完成
100
平米
会场
扩声
，
而
且
很好确保
会场
声音
清
晰度
和
混响
时
间
。

整个
会场考虑设置
2
~
4
台高清视频图像采
集
设
备
，
负责
主席
位
和观
众
席高清视
频图像采
集
。

在控制中心设置高清矩阵、数字音频处理设备、调音台、监听监视设备、智能会议中央控制系统等设备，确保整个会议操作使用灵活、实用，有效保障每个会议进程。
3.1.3 系统方案设计
3.1.3.1 显示系统
会议室主显示采取 DLP拼接大屏作为视频会议室和当地会议室主显示使用。
拼接屏经过拼接处理器能够接收前端高清矩阵切换高清视频信号 、当地桌面文档信号（VGA信号）、视频会议信号 ，确保整个显示系统实现高清信号展示。
主席台补充显示系统采取2台55寸1080P液晶电视，采取移动支架安装。
3.1.3.2扩声系统
会议室主席台安装1对可导向性扬声器高清线源阵列音箱，配置若干数量吸顶扬声器、功放、数字处理器等周围处理设备，以达成会场音响均匀度，达成良好音色与扩声效果。
讲话系统采取手拉手式讲话系统，支持多个讲话模式，主席机能够优先讲话。
设置专业厅堂立体声扩音系统，它即能够满足高质量会议扩音要求，又能够满足通常观赏音乐要求，并具备扩充音频输入输出接口。
扩声系统其音响效果主要技术指标必须达成或超出中华人民共和国广电部专业标准（GYJ25-86）二级标准。
此次会议室音场采取集中布局方式，在主席台或者大屏两侧安装一对可导向性扬声器高清线源阵列音箱，如此设计优点：
确保会场声压均匀；
可精准控制垂直面内指向性；声效有效集中到观众区；
杂乱反射声少，声音清楚度高；能够得到很高声压级；
能够在远中近区取得更为均匀声场。
集中式布置，观众视听方向感一致，比较自然
体积小，确保会场装修效果
3.1.3.3中控系统
集中控制系统可经过软件编程，对全部需要集中控制设备进行设计与编程后，在触摸屏上经过触摸方式即可对设备进行智能化管理与控制，如对全部主要设备进行集中智能开启、调整及关闭等操作，从而严谨了会议进程，提升了会议连贯性、即时性、流畅性、方便性、高效率，极大程度防止和降低了操作人员误操作，简化操作工作，快捷有效控制了议进程。视频设备、音响设备、会议设备、计算机等设备，用智能化集中控制系统针对会议系统进行控制，能够聚集音频、视频、计算机、会议设备环境控制及其余电器设备而统为一体、集中控制。
上述功效即可逐项控制，更可透过预编程，设定各项控制模式，同时控制多个功效，使室内各个分散型系统有机地整合在一个控制系统中集中管理与控制，把传统应用环境提升到一个全新智能化模式环境中。
中央控制系统能够设置场景模式对高清矩阵、显示设备、视频会议终端、数字音频处理设备等一键控制，操作人员能够在会议开始前选取对应模式，比如远程视频会议模式、当地会议模式等，对会场设备进行控制。
3.1.3.4会 讨及摄像跟踪系统
会议讨论系统包含设备有会议主机、讲话主席机和代表机。会议主机具备：
FIFO（先进先出）、NORMAL（普通模式）、FREE（自由模式）、APPLY（申请讲话）四种会议模式。话筒有很强方向性，所以即使在很嘈杂环境也有很好表现；采取手拉手连接方式，即插即用，简单快捷。具备可扩展会议表决、同声传译、同时摄像等拥有众多方便功效。比如简便操作，啸叫抑制功效，同时图象采集功效等等。
会议跟踪系统经过吸顶或壁挂安装高清楚度摄像机自动对会议场景、会议讲话人跟踪摄像，达成视频图像传输和会议统计功效。
经过会议主机和智能中央控制系统能够实现智能会议摄像跟踪，系统能够跟踪讲话人讲话话筒以及设定摄像机预制位，自动切换对应高清摄像机对讲话人进行视频图像跟踪。
3.1.3.5控制室设计
会议室控制室是系统控制中心，其中装置有绝大部分设备器材。控制室工作
人员在控制室中监听系统声音，并经过观察窗了解场内情况，及时、准确地操作、控制视频会议设备，使场内会议效果达成最好状态。
控制室采取壁挂方式安装两台液晶电视，方便监控会场情况和预览画面。采取专业开放式控制平台，能够方便控制人员灵活监控设备状态。
3.1.3.6布线设计
天花板走线从控制室经吊顶布线到摄像机和显示终端。地面走线经网络地板布线到各个多媒体地插盒。到摄像机位置布放视频线、控制线和电源线；到电视机位置布放视频线、控制线和电源线；到多媒体地插盒敷设网线、VGA 线、音频线、话筒线、电源线等。
3.1.4 提议设备清单
序号

产品名称

数量

单
位

一
、显示系统

1

DLP
显示
单元

1

套

2

液晶电视

2

台

3

RGB
矩阵

1
套

4

AV
矩阵

1

套

5

色差
分
量矩阵

1

台

一
、
扩
声系统

1

手拉手
会议系统

1
套

2

高清
摄像机

2
台

3

音
响扩
声系统

1

套

三
、中控系统

1

智能
中控系统

1

套

四
、控制室

1

操作台

1

套

2

监控液晶电视

2

台

3

计
算
机

2

套

五
、
辅
材

1

时
序
电源

2

台

2

标
准机
柜

2

套

3

专用音视频插头
/
座、
多功
能面板、线材等

1

套

3.2

中型视频会议室设计方案（市级参考）

3.2.1

系统总体需求

中型会议室建设主要满足
100
平米
/40
人标准会议与教育考试院高清视
频会议及满足日常工作各种活动（主要包含交流、汇报、演示、数字会议等）
多功效环境需要。

3.2.2

圆桌式会议系统布局图

会议布局设计充分考虑报圆桌式会议室使用特点，
充分满足远程高清视频
会议使用和当地会议室使用需求。

会议讲话系统设置手拉手会议话筒和手持无线话筒，
具备主席优先控制能够配
合会议讲话自动跟踪等功效。

整个会场考虑设置
2
~
4
台
高清视频图
像采集
设
备
，
负责
主席
位
和
观众
席高清视
频图
像采集
。

在
控制中
心
设置高清
矩阵
、数字音频
处理
设
备
、
调
音
台
、
监听监
视设
备
、
智
能
会议中
央
控制系统等设
备
，
确保
整个会议
操
作使用
灵
活、
实
用，有
效保障每
个会议

进
程。

3.2.3 系统方案设计
3.2.3.1显示系统
第一个方案：会议室采取 DLP 拼接大屏作为视频会议室和当地会议室显示系统。拼接屏经过拼接处理器能够接收前端高清矩阵切换高清视频信号 、当地桌面文档信号（VGA信号）、视频会议信号 ，确保整个显示系统实现高清信号展示。
第
