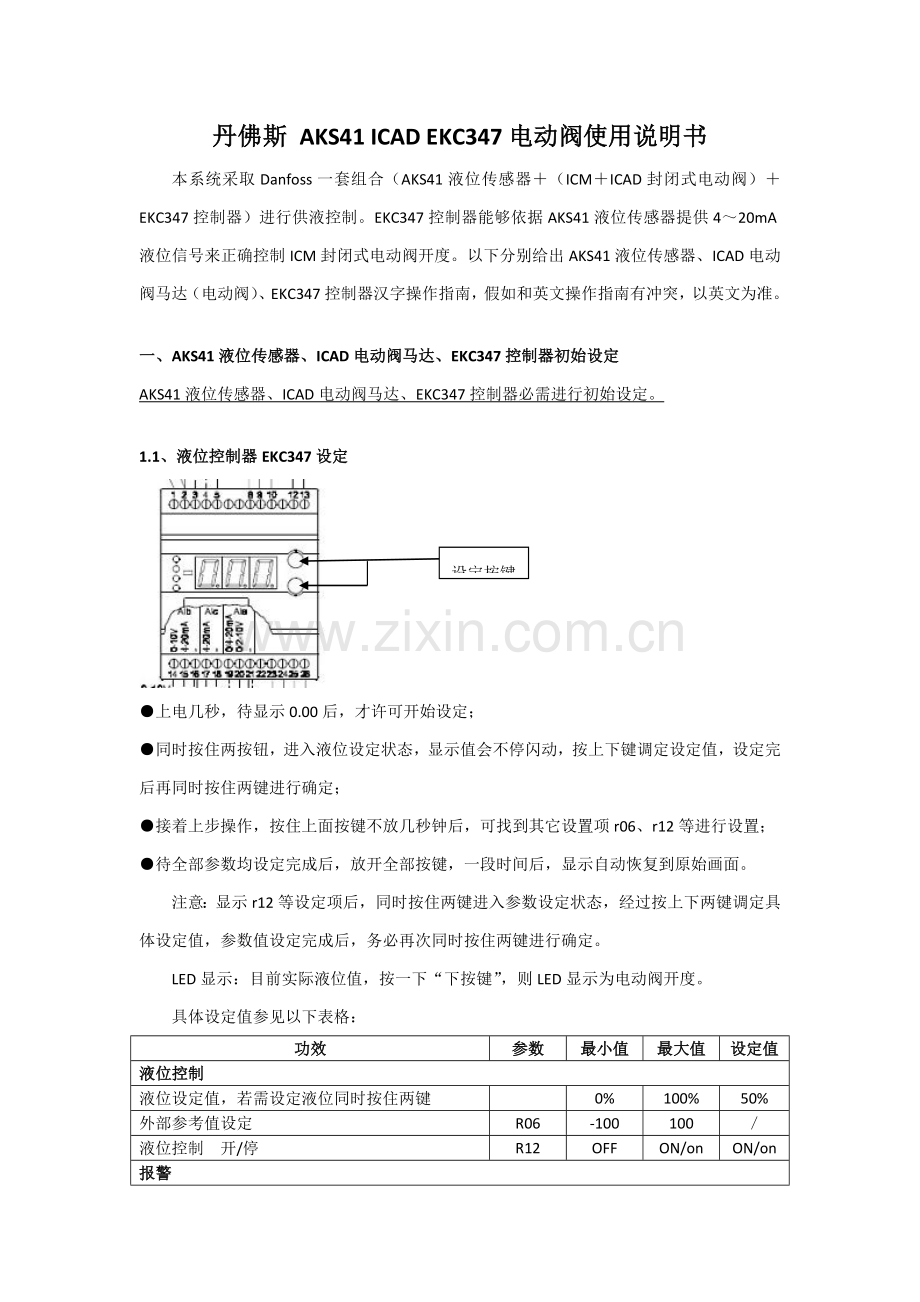

丹佛斯 AKS41 ICAD EKC347电动阀使用说明书
本系统采取Danfoss一套组合（AKS41液位传感器＋（ICM＋ICAD封闭式电动阀）＋EKC347控制器）进行供液控制。EKC347控制器能够依据AKS41液位传感器提供4～20mA液位信号来正确控制ICM封闭式电动阀开度。以下分别给出AKS41液位传感器、ICAD电动阀马达（电动阀）、EKC347控制器汉字操作指南，假如和英文操作指南有冲突，以英文为准。

一、AKS41液位传感器、ICAD电动阀马达、EKC347控制器初始设定
AKS41液位传感器、ICAD电动阀马达、EKC347控制器必需进行初始设定。

1.1、液位控制器EKC347设定
设定按键

●上电几秒，待显示0.00后，才许可开始设定；
●同时按住两按钮，进入液位设定状态，显示值会不停闪动，按上下键调定设定值，设定完后再同时按住两键进行确定；
●接着上步操作，按住上面按键不放几秒钟后，可找到其它设置项r06、r12等进行设置；
●待全部参数均设定完成后，放开全部按键，一段时间后，显示自动恢复到原始画面。
注意：显示r12等设定项后，同时按住两键进入参数设定状态，经过按上下两键调定具体设定值，参数值设定完成后，务必再次同时按住两键进行确定。
LED显示：目前实际液位值，按一下“下按键”，则LED显示为电动阀开度。
具体设定值参见以下表格：
功效
参数
最小值
最大值
设定值
液位控制
液位设定值，若需设定液位同时按住两键

0%
100%
50%
外部参考值设定
R06
-100
100
／
液位控制 开/停
R12
OFF
ON/on
ON/on
报警
液位上限
A01
0%
100%
55
液位下限
A02
0%
100%
45

1.2、电动阀ICAD马达初始设定
●按住中间○按键几秒钟后，按▲▼键找到i10项，按下○键进入密码输入状态，再经过▲▼键找到密码值（密码为11），然后再按一下○键进行确定；
●输入密码后便能够对参数进行设定了，按▲▼键找到需要设定项，然后按○键，进入参数设定状态，经过按▲▼键设定参数值，参数设定完后，再按一下○键进行确定；设定完后电动阀会进行自动调整，发出嗡嗡震动，且显示100%，说明设定正确。
●LED显示为目前电动阀开度。
具体参数值请按以下要求设置：
功效描述
参数
最小值
最大值
设定值
主开关选择（注1）
i01
1
2
1
操作模式（注2）
i02
1
2
1
自动修正（注3）
i05
0
1
1
电动阀输出信号类型
i06
0
2
2
故障时安全保护
i07
1
4
1
手动开关电动阀方法选择
i09
1
2
1
密码
i10
0
199
11
ICM配置（注4）
i26i
0
6
0：未选择电动阀
1：ICM20配ICAD600
2：ICM25配ICAD600
3：ICM32配ICAD600
4：ICM40配ICAD900
5：ICM50配ICAD900
6：ICM65配ICAD900
注1：经过对参数i01设置，可实现手动连续调整或自动调整两种操作模式选择，i01=1自动调整，i01=2手动连续调整：按“上按键”增大电动阀开度，按“下按键”减小电动阀开度。
注2：经过对参数i02设置，可实现手动开关或自动调整电动阀两种操作模式选择，i02=1自动调整，i02=2电动阀开关完全由旋钮开关3S1来控制，且仅有两种状态：全开或全闭。
注3：把i05设定值改为1，这么ICAD电动阀马达会对ICM阀门进行一次自动修正，等全部设置完成后再进行该项设置。
注4：电动阀驱动器ICM配置，请依据所选择ICM电动阀及和之配套ICAD驱动器型号，依据上表进行设置。

1.3、液位传感器AKS41初始设定
●打开液位传感器旋钮盖，能够看到一个小黑色按钮及一个绿色LED指示灯；
●按住按钮不放，以后上电，松开按钮，观察绿色LED指示灯闪几下：
闪一下：输出信号为5毫安=R717（氨）默认设置
闪两下：输出信号为6毫安=R22（氟）
●若需进行设定，则再按按钮对应次数，以确定制冷剂：
按一下：5毫安=R717
按两下：6毫安=R22
设定完成后，用万用表测一下输出电流值是否和要求相符（测传感器2、3接线柱两端）。

二、AKS41液位传感器操作指南

测量范围
出厂设定：杆子出厂时是依据R717设定，输出4～20毫安信号对应杆子整量程。任何液面扰动会被传感器内部屏蔽。

R717（NH3）
能够使用出厂设定，无须更改。

R22/R404A/R134a/R744（CO2）
必需依据不一样制冷剂进行设定，设定步骤请参考下一节。

AKS41出厂设定
设定能够在安装前进行
1、按住设定键，接通24V电源，然后松开按键。
注意：必需注意操作次序。假如先通电再按键，设定将是屏蔽时间。
2、松开设定键，观察目前制冷剂设定情况并测量输出
绿灯闪一下……输出信号为5毫安=R717（出厂设定）
绿灯闪两下……输出信号为6毫安=R22
绿灯闪三下……输出信号为7毫安=R404A
绿灯闪四下……输出信号为8毫安=R134a
绿灯闪五下……输出信号为9毫安=R744
3、再按设定键，选择制冷剂。
按一下5毫安=R717（出厂设定）
按两下6毫安=R22
按三下7毫安=R404A
按四下8毫安=R134a
按五下9毫安=R744
4、当选到所需制冷剂时，等10秒钟到绿灯一直亮着（不闪了），这时表明已经选到所需制冷剂了。
5、切断AKS41电源，设定就会被保留。假如您需要重新设定，反复步骤1，2，5。

信号屏蔽
信号屏蔽出厂设定为15秒，设定能够经过按设定键改变，范围是1～120秒。也能够在系统运行时改变设定，步骤为：
1、接通电源。
2、按设定键，每按一下屏蔽时间增加1秒。比如：1下=1秒；2下=2秒；……，120下=120秒；121下=120秒。
在最终一次按键10秒后，设定值被保留，绿灯也开始重新闪烁。10秒以后再次按键一次将会重新回到1秒屏蔽设定。（假如设置屏蔽时间太长了，能够重新开启从第一步开始做）
3 DIN接头
4 绿灯（LED）
5 设定键帽子
6 设定按键
7 选配功效：显示液位高度LED

标定
当液位能够达成最高和最低设定点时：
调整最高/最低标定点：
最低点标定：
1、把液位降到想要最低设定点。
2、按住设定键连续大约5秒，直到绿色LED灯停止闪烁。
3、在接下来10秒内，再按一下设定键（假如在10秒内没有按设定键，那么系统会自动退出标定状态，回到正常运行状态），绿灯亮几秒后开始闪烁，这时输出变成4mA，AKS41/40U回到正常运行状态。
最高点标定：
1、把液位升到想要最高设定点。
2、按住设定键连续大约5秒，直到绿色LED灯停止闪烁。
3、在接下来10秒内，再按一下设定键（假如在10秒内没有按设定键，那么系统会自动退出标定状态，回到正常运行状态），绿灯亮几秒后开始闪烁，这时输出变成20mA，AKS41/40U回到正常运行状态。

当液位达不到最高和最低设定点时，必需依据实际能够观察到液位，决定并计算在该液位时应该输出毫安值，并输入该毫安值。比如：假如液位在AKS41传感器大约50%处，那么应该键入12mA输出信号。（50% of （20-4））+4=12mA
最低点标定：当需要在最低液位时输出电流大于4mA情况下
1、把液位降到想要最低设定点。
2、按住设定键连续大约5秒，直到绿色LED灯停止闪烁。
3、在接下来10秒内，再按一下设定键然后一直按住（假如在10秒内没有按设定键，那么系统会自动退出标定状态，回到正常运行状态）。
4、能够观察到输出毫安值从4mA快速变大。
5、当数值大约离想要标定值为0.5mA时松开设定键。
6、然后再按设定键，每一下输出会增加约0.05mA.
7、最终一次按键后约10秒，绿色LED灯开始闪烁。
8、现在输出就为最终一次按键结束时数值。
最高点标定：当需要在最低液位时输出电流大于20mA情况下
1、把液位降到想要最高设定点。
2、按住设定键连续大约5秒，直到绿色LED灯停止闪烁。
3、在接下来10秒内，再按两下设定键然后一直按住（假如在10秒内没有按设定键，那么系统会自动退出标定状态，回到正常运行状态）。
4、能够观察到输出毫安值从20mA快速变小。
5、当数值大约离想要标定值为0.5mA时松开设定键。
6、然后再按设定键，每一下输出会降低约0.05mA.
7、最终一次按键后约10秒，绿色LED灯开始闪烁。
8、现在输出就为最终一次按键结束时数值。

回到工厂设置
AKS41/AKS41U在任何时候全部能够经过归零回到出厂设置
1、按住设置键最少20秒，直到绿色LED灯开始闪烁。
2、松开设置键。
3、当绿灯开始闪烁，这时已经回到出厂设置。

三、ICAD电动马达操作指南

安装

使用
ICAD600和ICAD900能够和以下丹佛斯阀门组合使用（fig.1，5a和5b）
ICAD600
ICAD900
ICM20
ICM40
ICM25
ICM50
ICM32
ICM65

电器参数
供电电源在输入/输出间含有直流隔离保护
供电电压：24Vd.c.+10%/-15%
负载：ICAD600：1.2A ICAD900：2.0A
失效保护供给
最小：19Vd.c.
负载：ICAD600：1.2A ICAD900：2.0A
模拟输入——电流或电压
电流：0/4～20Ma
负载：200Ω
电压：0/2～10Vd.c.
负载：10kΩ
模拟输出：0/4～20mA
负载：≤250Ω
数字输入——能够经过无源触点提供开关量信号输入（推荐使用镀金触电继电器）——电压输入被使用
ON：接触阻抗＜50Ω
OFF：接触阻抗＞100Ω
数字输出：3位NPN开关管输出
外部供电：5～24Vd.c.（相同供电电压能够作为ICAD供电，但请注意这将造成直流隔离保护失效）
输出负载：50 Ω
负载：最大50Ma
温度范围（环境）：-30℃/+50℃
防护等级：IP65（～NEMA4）
电缆连接：两条1.8米电缆预先安装
供电电缆：3芯0.34mm2(3X～22AWG) Ф4.4mm （fig.6）
Ⅰ:白色（+）19～24Vd.c.失效保护供给（可选择）
Ⅱ：褐色（+）24Vd.c.
Ⅲ：绿色（-）24Vd.c.
控制电缆：7芯0.25mm2(7X～24AWG) Ф5.2mm （fig.7）
A:白色（-）数字输出 通常报警
B：褐色（-）数字输出 ICM全开
C：绿色（-）数字输出 ICM全闭
D：黄色（-）接地
E：灰色（+）模拟输入0/4～20mA
F：粉红色（+）模拟输入0/2～10V/数字开/关输入
G：蓝色（+）模拟输出0/4～20mA

电器安装
ICAD600/900安装在全部ICM阀上过程。做好全部必需电器连接，ICM阀模拟或数字操作。

Fig.6
■模拟操作
——7线缆（A～G）模块控制。ICM阀经过丹佛斯电器控制，型号EKC347（fig.7），或第三方电器控制（比如PLC）。
——连接模拟输入信号。电流（mA）或电压（V）。经过“参数表”看模拟输入信号设置。
——灰色（+）和黄色（接地）被用来电流（mA）输入。
或
——粉红色（+）和黄色（接地）被用来电压（V）输入。
——蓝色（+）和黄色（接地）被用来电流（mA）输出（可选择，非强制性）。

Fig.6
■数字操作
——7线缆（A～G）开/关ICM电磁阀操作。ICM阀经过数字无源触点控制。
——连接数字输入信号（fig.8）。经过“参数表”看数字输入信号设置。
——粉红色（+）和黄色（接地）被用来连接无源触点。数字输出信号是可选择，非强制性。
——白色（-）和黄色（接地）被连接到辅助继电器用来通常报警。
——褐色（-）和黄色（接地）被连接到辅助继电器用来指示ICM全开。
——绿色（-）和黄色（接地）被连接到辅助继电器用来指示ICM全闭。
■供电
——3线缆（Ⅰ、Ⅱ、Ⅲ）ICAD必需被连接到通常24Vd.c.供电。作为一个选择，失效保护供电能够经过电池或UPS（不间断供电）来实现。当电压像以下描述那样被供电时，ICAD准备被设置。参看“参数表”。ICAD能够进行独立设置，不管ICAD是否被安装在ICM阀上。参看“机械安装”。
——连接褐色（+）和绿色（-）到24Vd.c.供电（fig.6）。失效保护供电作为一个选择（非强制性）。
——连接白色（+）和绿色（-）到失效保护供电。

机械安装
对于ICAD600/900安装在全部ICM阀上安装过程（fig.3）。
■用2.5mm六角扳手逆时针旋转完全取下四个内六角螺栓。
■经过缓慢地降低ICAD，把它安装在ICM阀顶部。
■电磁耦合会把ICM和ICAD拖到一起，而且会到正确位置。
■用2.5mm六角扳手旋紧四个内六角螺栓，把ICM和ICAD紧密连接到一起。
假如螺栓松动，特殊防潮密封被破坏。

开启
当电压首次被供给时候，在ICAD上显示（fig.2）将在实际开度和A1之间交替显示。

A1表明没有ICM阀被选择一个报警，需深入信息，请看“报警”。
请注意当正确ICM阀在i26参数中输入时（参看“参数表”），自动修正被实施。也就是说，在参数i05中，没必需实施另外修正。
要选择正确ICM阀，参看“参数表”。

操作
ICAD安装一个MMI（人机界面），从它上面可能看到和改变不一样参数以适应ICAD和在实际制冷应用中所对应ICM。参数操作经过和ICAD合为一体MMI（fig.2）和由以下组成：

■下箭头按钮（fig.2,1号位）经过每一次按键来减小参数值。
■回车按钮（fig.2,2号位）
——经过连续按回车按钮2秒钟给出权限到“参数表”。“参数表”按以下显示（参数i08）：

——给权限改变值一次，“参数表”已经被给予权限。
——要从“参数表”退出而且返回到开度显示，连续按回车键2秒钟。
■上箭头按钮（fig.2,3号位）经过每一次按键来增加参数值。
■显示（fig.2,4号位）
——通常ICM阀门开度（OD）0～100%被显示。按住按钮连续20秒无响应意味着显示总是显示OD。以下所表示：

——显示参数
——显示参数实际值
■依靠文本显示状态（fig.2,4号位）
——Mod代表ICAD正在模拟输入信号（电流或电压）对应ICM阀位置。
——Low代表ICAD正在操作ICM阀，如同一个开/关电磁阀相对应于数字输入信号处于低速状态。
——Med代表ICAD正在操作ICM阀，如同一个开/关电磁阀相对应于数字输入信号处于中速状态。
——High代表ICAD正在操作ICM阀，如同一个开/关电磁阀相对应于数字输入信号处于低速状态。以下所表示：

报警
ICAD能够处理和显示不一样报警。
描述
ICM报警
文本
备注
没有阀型被选则
A1
在开启时，A1和CA将被显示。
控制器错误
A2
电器设备内部错误
全部输入错误
A3
假如i01=2或i02=2，不动作，当i03=1而且A∣A＞22mA；当i03=2而且A∣A＞22mA或A∣A＜2mA；当i03=3而且A∣A＞12V；当i03=4而且A∣A＞12V或A∣A＜1V
失效保护供电低电压
A4
假如5Vd.c.＜失效保护供电＜18Vd.c.
检测供给给ICAD电压
A5
假如供电＜18Vd.c.
假如一个报警已经被监测到，在ICAD（fig.2）上显示将在以下之间轮番显示：实际报警和目前开度。
假如多于一个报警同时被激活，仅有最高优先级报警被显示。A1有最高优先级，A5最低。
任何活动报警将激活通常数字报警输出（通常全开）。
当全部报警自动消失时候，它们将自动重新设置自己。
老报警（已经被激活报警，不过已经自动消失），能够在参数i11中发觉。

维护
描述
显示
名称
最小
最大
工厂
设置
单位
备注
OD%
i50
0
100
-
%
ICM阀门开度
AI（mA）
i51
0
20
-
mA
模拟输入信号
AI（V）
i52
0
10
-
V
模拟输入信号
AO（mA）
i53
0
20
-
mA
模拟输出信号
DI
i54
0
1
-
-
数字输入信号
DO关闭
i55
0
1
-
-
数字输出关闭状态，当OD＜3%
DO打开
i56
0
1
-
-
数字输出打开状态，当OD＞97%
DO报警
i57
0
1
-
-
数字输出报警状态，当报警被检测到以后打开
MASmpPSWver
i58
0
100
-
-
对于主微处理器软件版本
SLAmpPSWver
i59
0
100
-
-
对于副微处理器软件版本

参数表
描述
显示名称
最小
最大
工厂设置
单位
备注
ICM OD（开度）
-
0
100
-
%
在运行期间ICM阀开度被显示。运行显示值（参看i01，i05）
主开关
i01
1
2
1
-
内部主开关
1：正常运行
2：手动运行。阀开度将会闪现。伴随上箭头和下箭头按下，开度能够手动输入。
模式
i02
1
2
1
-
运行模式
1：调整——相对于模拟输入时ICM位置（参看i03）。
2：开/关——经过数字输入，像一个开/关电磁阀那样操作ICM阀（参看i09）。
模拟信号输入
i03
1
4
2
-
来自外部控制器模拟输入信号型式1：0～20mA；2:4～20mA；3:0～10V；4：2～10V
开/关速度和调整模式
i04
1
100
100
%
速度能够被减小，最大速度是100%；当i01=2时不激活；假如i02=2显示将表明速度。Low、Med、High也意味着
自动修正
i05
0
1
0
-
在i26被操作之前，不会激活；总是自动重设到0；在修改期间，“CA”将在显示中闪现。
模拟输出信号
i06
0
2
2
-
相关ICM阀位A0信号型号。1：0～20mA；2:4～20mA。
失效保护
i07
1
4
1
-
当失效保护被安装时候，定义电源切断时条件。1：关闭阀门；2：打开阀门；3：保持阀门位置；4：回到i12给定阀门开度。
数字输出功效
i09
1
2
1

当DI打开或i02=2时定义参数（DI终端被短路）。1：打开ICM阀门（DI=关=）关闭ICM阀门）；2：关闭ICM阀门（DI=关=）打开ICM阀门）。
口令
i10
0
199
0
-
输入数字以经过被密码保护参数：i26
老报警
i11
A1
A99
-
-
老报警将伴随最近一次显示被列出来。经过同时按上箭头和下箭头2秒钟，报警列表能够重新设置。
在电源切断时开度
i12
0
100
50
-
仅仅i07=4激活；假如失效保护供电被连接且断电发生，ICM将回到被输入开度。
ICM设置
i26
0
0
0

号码：口令保护。口令=11
首次开启，A1将在显示中闪现。输入阀型号。
0：没有阀门被选择，报警A1将变活动
1：带ICAD600ICM20阀门
2：带ICAD600ICM25阀门
3：带ICAD600ICM32阀门
4：带ICAD900ICM40阀门
5：带ICAD900ICM50阀门
6：带ICAD900ICM65阀门
重新回到工厂设置
1、移开供电。
2、同时按下下箭头和上箭头按钮。
3、连接供电。
4、松开上箭头和下箭头按钮。
5、当ICAD（fig.2）上显示在CA和A1之间交替显示时候，工厂设置完成。

四、EKC347控制器操作指南

产品介绍

应用
适适用于制冷剂液位控制
——桶泵系统
——气液分离器
——中间冷却器
——经济器
——冷凝器
——储液器

原理
液位传感器会一直不停检测统计液位位置，并将液位信号传输给EKC347控制器。EKC347接收液位信号后就控制阀门开大或关小，从而使液位一直处于许可范围以内。
液位传感器
可使用AKS41电容式液位传感器或液位浮球式液位传感器。
AKS41电容式液位传感器量程比较宽，而浮球式液位传感器量程则只有几厘米。
EKC347
控制器能够经过输入外部信号来更改液位设定，假如使用是马达控制阀门，还能够接收开度传感器信号反馈。
膨胀阀
应依据具体制冷能力和应用情况来选择适宜膨胀阀。
AKV和AKVA是脉冲调整膨胀阀，其中AKVA适适用于氨系统。MEV膨胀阀是SMVE马达控制膨胀阀。

功效
——液位控制
——液位报警
——继电器输出（高低液位报警及液位预警）
——外部模拟信号输入更改液位设定

特殊选项
——计算机操作
控制器含有数据通讯功效，能够和ADAP-KOOL系列其它产品通信联络。操作控制，管理和数据搜集全部能够经过计算机来完成。

应用示例

桶泵系统
控制进液量以确保稳定液位和吸气压力

满液式蒸发器
调制控制和膨胀阀最大能力可确保稳定液位——即使在负荷快速改变。

中间冷却器
液位传感器大量程使得能够全程监测容器液位，所以在其最大许可范围内安全实现多种功效。

冷凝器/储液器
控制系统快速反应使其跟适合于充注量少高压液位控制系统。

菜单功效概要
功效
参数
最小值
最大值
常规显示
液位显示

%
阀开度显示，轻按在下面按键

%
液位控制
液位设定值，若需设定液位同时按住两键

0%
100%
外部参考值设定
r06
-100
100
液位控制 开/停
r12
OFF
ON/on
报警
液位上限
A01
0%
100%
液位下限
A02
0%
100%
高液位报警延时
A03
0 s
999 s
低液位报警延时
A15
0 s
999 s
预警液位
A16
0%
100%
液位预警延时
A17
0 s
999 s
高/低液位预警设置
0：液位上升（液位高于A16）
1：液位下降（液位低于A16）
A18
0/ris
1/fal
高、低液位报警（可选）
0：液位超出上限或下限，报警
1：液位超出上限或下限，不报警
A19
0
1
控制参数
P：百分比调整带
n04
0%/OFF
200%
I：积分时间Tn
n05
60
600/Off
周期（仅当使用AKV/A时）
n13
3 s
10 s
阀最大开度
n32
0%
100%
阀最小开度
n33
0%
100%
中性区（仅当MEV使用时）
n34
2%
25%
控制液位
低：在低压侧（当液位上升时关阀）
高：在高压侧（当液位上升时开阀）
n35
LOW/0
Hig/1
其它
控制器地址
o03*
0
60
开关键
o04*
OFF
ON
阀及其输出信号
1：MEV模拟输出：4～20mA
2：MEV模拟输出：0～20mA
3：AKV/A模拟输出：4～20mA
4：AKV/A模拟输出：0～20mA
或使用从动功效
5：AKV/A主阀
6：AKV/A从1/1模拟输出4～20mA
7：AKV/A从1/1模拟输出0～20mA
8：AKV/A从1/2模拟输出4～20mA
9：AKV/A从1/2模拟输出0～20mA
10：AKV/A从2/2模拟输出4～20mA
11：AKV/A从2/2模拟输出0～20mA
o09
1
11
端子19、20、21输入信号
0：OFF
1：4～20mA
2：0～20mA
3: 2～10V
4：0～10V
o10
0
4
语言
0=英语；1=德语；2=法语；3=丹麦语；4=西班牙语；5=意大利语；6=瑞典语。改变此设定时必需同时激活o04
o11*
0
6
设置电压频率
o12
0/50Hz
1/60Hz
选择“常规显示”
假如o34=0：
0：显示液位
1：显示阀开度
假如o34=1或2：
0：显示液位
1：显示AKS45位置信号
o17
0
1
手动输出
OFF无手动输出
1：高液位报警继电器开
2：低液位报警继电器开
3：AKV/A继电器开
4：预警继电器激活（断开）
o18
OFF
4
接口端子14、15、16输入信号
0：关
1：4～20mA
2：0～10V
o31
0
2
依据需要可设定端子14输入信号下限值
o32
0V
4.9V
依据需要可设定端子14输入信号上限值
o33
5.0V
10V
接口端子17、18输入信号
0：端子未使用
1：4～20mA信号来自AKS45，仅用于参考
2：4～20mA信号来自AKS45，反馈信号参与调整
o34
0
2
服务维护
读取液位
u01
%
读取液位设定参考值
u02
%
读取外部输入信号
u06
mA
读取外部输入信号
u07
V
读取目前模拟输出信号
u08
mA
读取输入DI状态
u10

读取阀开度
u24
%
读取液位信号
u30
mA
读取液位信号
u31
V
读取AKS45信号
u32
mA
读取AKS45信号（转换成%）
u33
%

操作
显示
显示器数值由3位数字显示，操作完成后，控制器将返回其标准状态并显示测得液位。

面板发光二极管
当对应继电器触发时，前面板发光二极管随即点亮。上方发光二极管显示阀开度，较短脉冲表示较小流量，较长脉冲表示较大流量。
当控制上有错误发生时，最下方三个发光二极管会闪光。
此时，能够在显示器上上载错误代码，轻按上方按键解除报警。
按键
假如需要更改设定值，可按面板上键来增加或减小设定值。更改设定值之前，首先需要进入设定菜单。同时按住上下两个键几秒种就可进入菜单。找到您需要修改参数代码，并同是按住两个键。一旦参数修改完成，再次同时按住两个键存放修改值。
可进入菜单
可修改设定
存放设定

操作示例
设置标定值
1、同时按住两个按键；
2、按其中一个按键，选择新参数；
3、再一次同时按住两个按键以保留设定；

设定其它选项
1、按住上方按键直到有选项参数显示；
2、调整一个按键并找到需要调整选项；
3、同时按住两个按键直到有选项参数数值显示；
4、经过一个按键选择一个新参数数值；
5、再次同时按住两个按键确定新设定；

错误信息
控制器能够提供以下错误提醒信息
E1
错误信息
控制器有错误
E12
参考设定值外部校订超出范围
E21
液位信号超出范围
E22
AKS45信号超出范围
A1
报警信息
液位达成上限液位
A2
液位达成下限液位
A3
液位达成报警液位

性能参数
电源
电压
24V ac交流 +/-15% 50/60 Hz, 60 VA
（电源应该和输入输出信号分开）
功耗
控制器
AKV20W线圈
5VA
55VA
输入信号
液位信号
4-20mA 或 0-10V
替换信号
4-20mA 或 0-20mA;
2-10V 或 0-10V
电动阀反馈信号
AKS 45
继电器输出
2个SPST
AC-1: 4 A (欧姆)
AC-15: 3 A （感应）
报警继电器
1个SPST
电流输出
0-20mA or 4-20mA
最大负荷：500欧姆
连接
能够和AKV/A阀或MEV电动阀一起使用。
假如使用AKV/A 阀，必需用控制器给线圈供电。
数据通信
能够和数据交换模块连接
环境温度
运转时
运输时
－10℃-55℃
－40℃-70℃
防护等级
IP20
重量
300g
屏幕显示
3位发光二极管
接线端子
最大25mm2 多芯线缆接口
认证
经过EU低压和EMC认证（CE标识）
经过EN 60730-1和EN60730-2-9LVD测试
经过EN 50081-1和EN50082-2EMC测试

订货
型号
功效
代号
EKC 347
液位控制器
084B7067
EKA 173
数据交换模块（附件）
（FTT10）
084B7092
EKA 174
数据交换模块（附件）
（RS485）
084B7124

接线
必需接线：
接线端子：
25－26 24V交流电源输入；
15－16 液位传感器信号输入，或
14－16 EKA38E转换器信号
23－24 膨胀阀 AKV或AKVA，或
2－5 带有SMVE马达膨胀阀MEV
1-2 控制开关切换。假如没有切换开关，端子1，2 必需短接。

依据应用需要接线：
接口端子：
12－13 报警继电器
当控制器死机时，12－13接通
8－10 液位下限继电器
当液位达成设定值时，8－10接通
9－10 液位上限继电器
当液位达成设定值时，9－10接通
17－18 使用带有SMVE马达MEV电动阀时，
AKS 45 信号重置 （可选）
19－21 电流信号
20－21 其它控制电压信号
3－4 数据交换
安装数据交换模块时，尤其注意正确连接通信线缆。

接线示例
