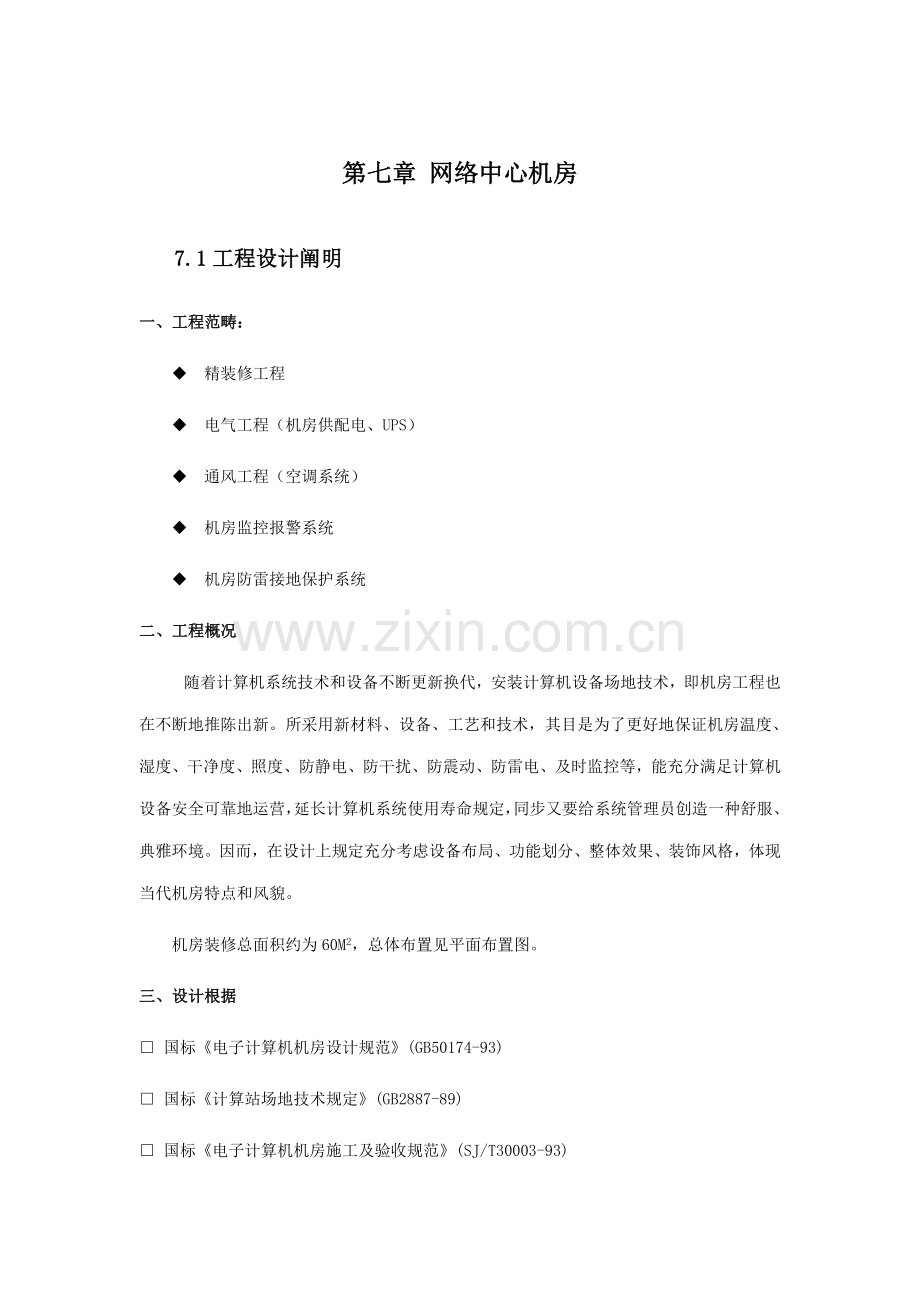

第七章 网络中心机房
7.1工程设计阐明
一、工程范畴：
u 精装修工程
u 电气工程（机房供配电、UPS）
u 通风工程（空调系统）
u 机房监控报警系统
u 机房防雷接地保护系统
二、工程概况
随着计算机系统技术和设备不断更新换代，安装计算机设备场地技术，即机房工程也在不断地推陈出新。所采用新材料、设备、工艺和技术，其目是为了更好地保证机房温度、湿度、干净度、照度、防静电、防干扰、防震动、防雷电、及时监控等，能充分满足计算机设备安全可靠地运营，延长计算机系统使用寿命规定，同步又要给系统管理员创造一种舒服、典雅环境。因而，在设计上规定充分考虑设备布局、功能划分、整体效果、装饰风格，体现当代机房特点和风貌。
机房装修总面积约为60M2，总体布置见平面布置图。
三、设计根据
□ 国标《电子计算机机房设计规范》(GB50174-93)
□ 国标《计算站场地技术规定》(GB2887-89)
□ 国标《电子计算机机房施工及验收规范》(SJ/T30003-93)
□ 国标《计算机机房活动地板技术规定》(GB6650-86)
□ 国标《计算站场地安全技术》(GB9361-88)
□ 国标《电气装置安装工程接地装置施工及验收规范》(GB50169-92)
□ 中华人民共和国公共安全行业原则GA/T75-94《安全防范工程程序与规定》
□ 《中华人民共和国计算机信息系统安全保护条例》
□ 东莞市大岭山镇政府提供技术文献
7.2机房精装修设计
一、隔断工程
机房中隔断采用不锈钢边框&12mm厚钢化玻璃。钢化玻璃隔断近年正逐渐引入到网络机房装修中。它具备隔音、隔热、耐压等特点，透视效果极佳，并增添机房简洁与豪华感。
整个机房四周墙边、墙角均做防水解决。玻璃与吊顶、地板交接处安装亚光不锈钢踢脚板线。
机房及办工区内隔断采用不锈钢大框玻璃隔断，隔断与天花、地板交接处装不锈钢角线，详细隔断位见平面布置图。
二、地面工程
机房地板采用架空地板，为使水泥砂浆地面达到不起尘、不产尘、保证空调送风系统空气干净度，地面需要先涮防尘漆做防尘解决。
活动地板种类较多，依照板基材料可分为：铝合金、全钢、中密度刨花板。它们表面都是粘贴ＰＶＣ抗静电贴面。咱们为本机房选用“华集”全钢防静活动地板，可与地面装饰效果相协调。地板安装高度为0.3M。地板与墙体交界处用不锈钢踢脚板封边。机房大门入口处做踏步铺塑胶地板。
三、门窗工程
整个机房区及办公区不锈钢无框玻璃隔断上门均为不锈钢无框玻璃自由门。
1、 设备间：单开玻璃门一套。
2、 网络机房：双开防火防盗门一套。
四、天花吊顶工程
依照网络机房详细建筑构造状况，整个机房为了保证机房保温和消防需要；所有采用规格为600×600×0.8mm“新景”微孔铝制天花板进行铺设，该天花板美观、耐用，防火、防潮，同步与机房屏蔽网一起构成一种完整屏蔽系统，具抗静电、抗干扰作用。
为保持机房环境廉洁度和保持机房温度均衡，建议采用铝泊制保温棉作天花、墙面、地面保温使机房具备防潮、防尘、保温性能。
五、墙面装饰工程
墙面解决是指采用在主机房建筑物墙面、柱面上进行防尘、防潮、防水、保温解决，同步使房屋内部平整、光滑，清洁美观，改进采用光条件，增强保温、隔热、隔音、防尘等性能从而改进环境条件。主机房墙面、地面及梁面上刷防霉、防潮漆，涂防水油膏，进行防尘解决、保证干净度高、不产生粉尘、耐久性高、不产生龟裂、眩光，同步起到防水、防潮、防霉效果。
机房应采用国产优质铝塑板，在选取墙面板材料时，规定能满足屏蔽系统和等电位系统需求。国产优质铝塑板生产流程采用当前最新技术及工艺，外观光亮，且性能价格比优，因而国产优质铝塑板无疑是最佳方案。在当代科技及工业高速发展，材料领域广泛应用中，国产优质铝塑板饰面光学效果，干净限度、安全性，施工质量、施工条件均为最佳，国产优质铝塑板还能满足屏蔽系统需求。
施工时，咱们重要有如下四个环节进行：
1、 平整墙面，使用水泥沙浆找平，为下一步提供良好工作面；
2、 采用2mm厚轻钢龙骨，把它固定到墙面上，成为将来装饰墙面骨架，同步预留屏蔽接地引出线，（分布在不同位置六处地方，形成多点连接）；
3、 选用9mm优质埃特板，固定到龙骨上；
4、 选用3mm银白色国产铝塑板沾在埃特板上，接封处采用银白色玻璃胶封边。
7.3配电系统设计
一、重要考虑因素及设计方案
一种系统可以正常工作，不但需要有良好主设备、性能卓越UPS电源和安全舒服工作环境，还需要有一种设计合理、可靠性高供配电系统。咱们为该项目考虑与设计内容如下：
1、 机房内用电设备供电电源均为三相五线制及单相三线制，采用双回路供电；
2、 用电设备作接地保护，并入土建大楼配电系统；
3、 机房用电设备、配电线路装置过流过载两段保护，同步配电系统各级之间有选取性地配合，配电以放射式向用电设备供电；
4、 机房配电系统所用电线为深圳联嘉祥阻燃聚氯乙烯绝缘导线，敷设喷塑桥架、镀锌铁管及金属软管。
5、 机房设备供电和空调照明供电分为两个独立回路，其中设备供电由UPS提供并按设备总用电量1.3倍进行预留，而空调照明用电由市电提供并按空调设备规定供配。
6、 机房内照明装置宜采用机房专用无眩光灯盘，照明亮度不不大于300LUX，事故照明亮度应不不大于60LUX。
7、 机房内配电系统考虑了与应急照明系统自动切换。
8、 该机房电源进线正常时由市电供电,市电故障时由UPS供电，进线直接引入机房专用配电柜总输入开关。
9、 机房设计了一种市电配电箱，对机房市电进行配电，配电箱为机房专用原则配电箱，配备ABB低压开关。柜内配有市电备用回路，安装德国OBO防雷保护器。
10、 机房设计了一种UPS配电箱，对机房UPS电进行配电，配电箱为机房专用原则配电箱，配备ABB低压开关。箱内配有UPS电源备用回路，安装德国OBO防雷保护器。
11、 机房所有插座均采用普通电源插座和弹起式铜插座，普通电源插座安装在墙壁上，弹起式电源插座安装在防静电地板上，美观大方。
二、配电设备及材料选型
机房配电工程设计采用如下公司产品：
1、 配电柜：国际落地式柜体，ABB电气元件
2、 灯具：松业无眩光灯盘（飞利浦灯管）
3、 单相插座：ABB
4、 跷板开关：ABB
5、 多联万用插座板：ABB
6、 导线、电缆：深圳联嘉祥
以上产品均为国产或进口电气优质产品，经实践证明产品质量可靠。
三、配电系统设计
1、 空调照明某些：该某些采用ABB机房专用配电箱来完毕，它接到总配电室送过来市电电源，通过总电源开关，输出到分支回路中，咱们为该某些设计了十三条回路：排气扇回路2条，照明回路3条，2匹专用空调回路1条，维修插座回路2条，其他辅助插座回路2条，饮水机回路1条，备用回路2条；此外，5匹吸顶空调回路1条（63A／3P）。
2、 UPS电源某些：该某些采用ABB机房专用配电箱来完毕，它接到UPS送过来单路电源，通过100A总电源开关，输出到分支回路中，咱们为该某些设计了十三条回路：服务器回路3条，监控报警回路2条，互换机回路2条，工作站回路2条，消防回路1条，备用回路3条；
3、 详细状况请见电气回路系统图。
四、UPS不间断电源设计
1、最新UPS选型理念
UPS生产商习惯按其主电路构造技术属性来对UPS进行分类，这种分类也已被广大顾客接受，并以此来鉴定UPS优劣。第一类为后备式，重要有APCBK500，山特TG500；第二类为在线互动式，重要有APCSmartUPS；第三类为在线双变换式，重要有MGE和EXIDE大机；第四类为在线电压补偿式，重要有APC秀康DP300系列UPS。
而详细描述UPS技术性能指标有四大类：1)对电网适应能力；2)满足负载规定UPS常规输出指标；3)UPS输出能力和可靠性；4)智能管理和通信功能。
那么在这四大类指标中，比较和选取UPS应重点关注哪些特性呢？如下是当前专家和行业大顾客普遍承认某些观点：
a．选取大功率UPS要慎重考虑UPS输入功率因数和输入电流谐波（电力公害问题）。
双逆变在线式UPS，其AC/DC逆变器多为整流滤波电路，它输入功因数低，普通只在0.8左右，输入电流谐波大，达30％，加专门滤波办法后，也仅能降到10％。输入功率因数低，意味着输入无功功率大，输入谐波电流则干扰破坏电网，特别是三相大功率UPS这两项指标危害很大，形成所谓电力公害，这会1)使由同一电网供电变压器、电动机、电容器等产生附加谐波损耗、过热、加速老化；2)引起异步电动机转矩减少，振动加剧噪声增大；3)引起继电器和自动装置误动作，另一方面谐波对通讯线路、测量仪器产生辐射干扰，影响电能计量精度等。因此，UPS输入功率因数和输入谐波电流应被视为重要性能指标之一，应当把输入功率因数＞0.95，输入电流谐波＜5％作为鉴定UPS性能指标与否合格原则之一。
欧美发达国家早已立例，严格限制用电设备对电网污染。国内关于部门亦正制定有关法规，施行日期亦不会遥远，因而顾客在购买UPS不间断电源时，若不考虑此因素，将会留下日后治理诸多麻烦，导致经济上重大损失，同步也会由于治理而产生系统效率减少，可靠性下降等副作用。作为UPS，相应有三类解决方案。
第一，对于带有整流滤波输入老式双变换UPS，无论是采用相控或不控整流，从市电吸取能量方式均不是持续正弦波，而是以脉动断续方式向电网吸取电流，使得此类UPS具备谐波电流，功率因数低、效率低，对电网导致较大污染，若采用12脉冲整流及输入滤波器，虽然可以将输入功率因数改进到0.95，谐波电流不大于5％，但系统总效率减少到90％左右，且成本增长，可靠性下降。
第二，输入整流器采用高频化整流技术，输入功率因数≈1，输入总谐波电流＜5％，对电网无污染。但电路复杂，AC－AC总效率普通为92％左右。
第三，采用双逆变电压补偿在线式UPS，其输入端是一种四象限高频逆变器，从市电吸取电流是持续正弦波，且与输入电压同相位，因而其输入功率因数≈1，输入谐波电流≤ 3％，对电网无污染。 AC－AC总效率高达
96％。
由上可见，当前只有采用双逆变电压补偿在线式UPS，才干在获得输入功率因数≈1，输入谐波电流＜3％同步，保持UPS系统AC－AC总效率达96％或以上。双逆变电压补偿在线式UPS为APC公司专利技术。APC Silcon 20K系列大型UPS，即属此类。
b．要考虑UPS输出能力与可靠性。
输出功率因数、输出电流波峰系数、输出过载能力、输出不平衡负载能力等指标，直接反映了UPS输出能力，对这些指标限制，阐明了UPS输出能力局限性和脆弱一面，尽管在配备UPS容量时尽可以使负载满足UPS规定，甚至留出很大余量，但这些指标却直接反映了UPS可靠性。过载能力强，容许输出电流波峰系数高，对负载功率因数限制小，在同样电网环境和负载条件运营，其可靠性必然高，这是毋容置疑道理。
c．要考虑效率与可靠性
UPS工作效率高时，意味着节约电能，这是绿色电源标志之一。但还应当注意到效率与可靠性是密切有关，效率高意味着电路技术先进，元器件选用得好，意味着功器件功率损耗小，功率强度小，温度低，这必然会增强元器件乃至整机寿命和可靠性。
依照大岭山镇政府实际状况和将来网络设备扩容需要，咱们建议为网络中心机房选配一台APC秀康SL20KW ，它延迟时间有2小时，充分保证网络中心机房设备电源供应。
2、APC秀康SL20KW系列UPS性能优势
秀康 SL20KW系列 UPS有绿色电源之称，DELTA逆变器技术把电压补偿原理成功地运用到UPS主电路中，使Silcon UPS指标在诸多方面超过其他同类产品，就当前状况下，有指标是其他方案UPS无论如何也达不到。
下面八个指标体现了Silcon UPS优越性：
1、输入功率因数等于1
对于普通UPS而言，要提高输入功率因数，就必要加输入功率因数校正电路，成本很高。
但是，Silcon UPS却容易实现了输入功率因数为1，它借助于DELTA逆变器对输入电流进行调制，使UPS输入端对电网来说相称一种纯线性电阻，输入电流和电压完全同相。在整个负载电流范畴内，输入功率因数都很高，这是其他校正技术难以实现。
输入功率因数高好处有两点：
①减少了无功电流对电网污染；
②使输入无功功率为零，可减少电网功率容量，可用1.2（考虑效率和传播损耗）电网容量和油机功率容量向UPS配电，而普通功率因数低UPS则需要1.5倍电网功率容量或2.5－3倍油机功率容量向UPS配电。同步还减少其他供电设备诸如开关、传播线、熔断器、变压器等功率容量，减少设备投资成本。
2、对电网无高次谐波干扰
普通UPS输入电压电流均有很大失真，输入端可控整流电路可使电流谐波失真高达30％以上，既使增长外部滤波装置也仅能降至10％，而Silcon UPS输入电流电压不但同相，并且是纯正正弦波，谐波电流可降至3％如下，这是其他UPS很难做到。
3、整机AC-AC效率可达96％
普通UPS与Silcon UPS 效率比较如下：

输出功率
<10KVA
10-100KVA
>100KVA
普通UPS效率
<86%
<90%
<92%
Silcon UPS效率
>95%
>96%
>96%

Sicon UPS因此效率高，是由于逆变器最大只承担了负载功率20％。
以10KVA-100KVA 普通双逆变器UPS而言，其效率大概为88％，即UPS自身损耗12％，这12％中，又分为维持UPS运营最低损耗（例如3％）和由于负载电流存在而附加损耗（例如9%），而在Silcon UPS中可将由负载存在导致9％损耗减少至接近2％，这样总损耗但是是5％。
效率高自身就意味着节约能源，减少能源成本，以100KVAUPS为例，与普通双逆变器UPS相比，使用Silcon可把电能损耗减少7％，即7KW，如果常年持续运营，每年节约24（小时）x 365(天)x7KW=61320KWH。
按1.2元/KWH计，每年节约76584人民币。
如果再加上20％空调费用，每年可节约9万人民币。
Silcon效率高，这是任何双逆变构造UPS不也许达到。
4、UPS主机功率器件寿命长，可靠性高
UPS重要器件寿命可靠性是与它承担功率（功率强度）有直接关系，一种大功率半导体器件寿命和可靠性直接与它承担电压、电流、功耗和壳温关于，以功耗而言，在其额定功率范畴内，实际使用功率如增大一倍，其平均寿命就减少20-30％（非线性关系）。
在市电存在状况下，Silcon UPS主逆变器只承担了20％负载功率，这与普通UPS（承担100％负载功率）相差相称悬殊。功率器件寿命和可靠性提高是显而易见。
5、UPS功率余量大，增强了抗冲击负载能力
逆变器不在UPS主电路中，其自身又有几倍功率余量，再加上主电路器件（开关、容断器、变压器等）同样具备较大功率容量，因此UPS对冲击性负载具备极强适应能力。例如电机启动、线性变压器上下电时随机饱和等，经常导致在负载开机时瞬间损环UPS。
6、增强了过载能力
同样是由于逆变器功率容量余量很大，Silcon UPS过载能力比其他UPS要强，如果Delta逆变器功率选取得与额定负载功率相似，那么在有市电状况下，Silcon UPS过载能力理论上可接近500％。
由于Delta逆变器功率选取得较小，Silcon UPS实际过载能力为：
120％时 可持续工作
150％时 可工作10分钟
200％时 可工作1分钟
此项性能标高于所有其他品牌UPS过载指标。
7、容许100％不平衡负载
由于Silcon UPS输入端没有三相整流设备，因而很容易将三相电路分开，每相均有各自独立控制系统，因而可承受三相100％不平衡负载，事实上在100％负载不平衡和输入电压偏离额定值并达到上限或下限状况下，逆变器也仅仅有20％不平衡负载，因此对整 机影响是微局限性道。这上点也是其他电路方案UPS很难做到。
这些特点都是其他UPS无可比美。
型 号
SL20KH
输出功率
20KW / KVA
满载输出电流(380V)
29.0
最大输入电流
37.6A
额定负载发热量
0.9KW
高×宽×深(mm)
1400×600×800
重(Kg)
212
APC Silcon UPS SL20KH (20KVA/KW) 设备技术参数一览表

基本规格
静态旁路开关
内置
通讯接口
DB-25RS-232(内置)
并联运营
内置
报警继电器板
内置
运营环境温度
0－＋40℃（reduced）
运营相对湿度
0～95%（无冷凝水、凝露）
运营海拔高度
1000米
噪音(距离1米处)
52dBA(100%负载)
防护级别
IP30
安全性
EN50091－1，UL1778，
国际认证
C-tick,CE,ISO9001,ISO14001,TUV,EN50091-1
辐射与抗干扰性
EN50091－2，FCCA类，符合CISPR22原则规定
充电特性
DIN41773
先进电池监测
可编程
自动启动
可编程
电源附件
隔离变压器、维修旁路面板、远程显示设备、外部电池箱、外部静态旁路开关
管理附件
PowerChute网络关闭软件、Web/SNMP管理卡、Master Switch、可控电源插座、环境监控卡、电话线远程管理卡
输入规格
输入联接方式
硬线联接五线制或四线制
输入电压(主电路和旁路)
3×380／400／415VAC
输入电压容许波动范畴
±15％
旁路电压范畴
±10％（原则）±4，6，8，10％可编程
输入频率
50Hz±6%（原则），±0.5-8%可编程
同步跟踪速率
1HZ/秒 (0.25,0.5,1,2,4HZ/秒)
输入功率因数
＞0.97（负载25％），>0.99（负载100％）
输入电流曲线
纯正弦波
输入电流谐波失真
<5%
输出规格
输出电压
3×380／400／415；
输出电压容限(静态对称负载)
±1％
(静态非对称负载)
±3％
(动态0-100%突变负载)
±5％
输出电压精度（静态平衡负载）
±1％
（静态不平衡负载）
±3％
（0-100%负载阶跃）
±5％
瞬态电压恢复时间
≤20ms(1周波内)
电压失真（线性负载）
最大3％
（非线性负载
最大5％
输出频率
50Hz（市电同步）

±0.1%（晶振频率）
频率同步范畴
±0.5-8%可编程
频率跟踪速率
1HZ/秒(0.25,0.5,1,2,4HZ/秒)
负载功率因数
0.8滞后至0.9超前
过载能力（市电运营）
200%—60秒，125％－10分钟
（电池运营）
150％－30秒
(旁路运营)
125%—稳定，1000%—500ms
满载AC-AC输出效率
95.8%
半载AC-AC输出效率
92.3%

7.4空调工程设计
一、机房环境规定：
为使机房重要设备和管理操作人员有一种良好工作环境，并使其可以安全、可靠地运营，发挥其最大工作效率，就要提供一种符合其运营原则规定机房环境。这就对机房空气制冷、制热、加湿、去湿、滤尘有严格原则规定。设备运营情況、使用寿命与工作环境有密切关系，温度、湿度、干净度就是工作环境核心因素。依照国内外资料，计算机房负荷按约250 kcal/m2．h计算，即可满足机房对温度规定。

二、设计根据及方案
a、采暖通风机空调设计规范；
b、建筑设计防火规范；
c、甲方提供设计工程需求；
d、建筑条件图；
e、电子电脑房设计规范；
f、关于设计手册；

三、空调设备选型
考虑机房内面积和设备容量规定，咱们为网络机房选配了两台空调：一台5匹吸顶式三菱空调，安装在设备间天花上方，在户外安装室外机，它长处是节约空间、制冷充分，利于设备间设备运营，同步考虑到三菱空调出众稳定性也是咱们向客户推荐重要因素之一；第二台空调选用是一台2匹三菱壁挂式分体空调，安装在工作人员操作间，为工作人员提供良好办公环境。
u 排气系统选取
依照机房功能分区设立，咱们设立各分区排气系统。它可以使机房工作人员有一种好空气环境条件，排气系统采用吊顶天花内安裝，不占用机房空间。
咱们为机房设计了4个正野牌吸顶式排气扇，设备间和工作间各装2个，定期启动，排除房间内污浊空气。
7.5机房监控系统
设备选型见“第二章 监控系统”
方案设计：
对于网络机房，咱们考虑采用与大楼闭路监控主机为主安防系统，咱们一共为网络机房设计如下系统：
1、 数字监控系统：设计2个彩色半球摄像机，用于视频监控；
7.6机房防雷接地方案
一、前言
网络机房内集中了大量微电子设备，而这些设备内部构造高度集成化（VLSI 芯片），从而导致设备耐过电压、耐过电流水平下降，对雷电（涉及感应雷及操作过电压）浪涌承受能力下降。感应雷侵入用电设备及计算机网络系统途径重要有四个方面：交流电源380V、220V电源线引入；信号传播通道引入；地电位反击以及空间雷闪电磁脉冲(LEMP)等。为了保证机房设备及电脑网络系统稳定可靠运营，以及保证机房工作人员有安全工作环境，依照国内及国际关于规范规定，对顾客机房提出本防雷接地方案。

二、设计根据
1.建筑物防雷设计规范GB50057-94
2.电子计算机房设计规范GB50174-93
3.通信局(站)接地设计暂行技术规定YDJ26-89
4.计算机场站安全规定GB9361-88
5.计算站场地技术规定GB2887
6.电信专用房屋设计规范YD5003-94
7.民用建筑电气设计规范JGJ/T16-92
8.CCITT蓝皮书K.11建议《过电压和过电流防护原则》
9.CCITT《通信线路和通信设备防雷手册》
10.Inter Standard Iec 1312-1national Protection Against LEMP
11. International Standard IEC 1643-1 Surge Protection Devices
三、接地解决
1. 运用建筑物基本地作防雷地及电源地。当代建筑基本使用大面积钢筋绑扎，柱子主钢筋及四周墙体钢筋直通到达屋顶女儿墙防雷带。其接地电阻值普通都能满足GB50057—94规定，即≦4Ω。
2. 机房普通有四种接地形式，即：计算机专用直流逻辑地、交流工作地、安全保护地、防雷保护地。本次设计考虑采用原接地极，并采用联合接地方式；接地电阻应不大于１欧姆。
3. 直流工作地在大楼计算机机房内布局，是作数字电路等电位地网（或逻辑接地接地网）。该网用铜排在活动地板下，根据计算机设备布局，纵横构成网格，配有专用接地端子，用编织软铜线以最短长度与计算机设备相连。计算机直流地需用接地干线引下至接地端子。

四、供电系统
依照关于规范，本方案设计该机房供配电防雷方案如下：
一级防雷：配电柜电源进线处接德国OBO公司大容通量V25-B/4-AS（100KA）电源防雷器。变压器机壳、低压侧交流零线以及与变压器相连电力电缆金属外护层应就近接地。
二级防雷：UPS配电箱引出三根相线及零线接德国OBO电源防雷器V20-C/4-AS，箱内交流零线不作重复接地。机房内所布放交流供电线路中中性线（零线），应采用绝缘导线。交流配电箱上中性线（零线）汇集排应与机架正常不带电金属某些绝缘。
三级防雷：使用专用避雷电源插座。
机房内所有交直流用电及配电设备均应采用接地保护。交流保护接地线应从接地汇集线上专引，禁止采用中性线作为交流保护接地线。
详细请见配电系统原理图。

五、使用防雷器注意事项
防雷保护器必要通过接地端以尽量短途径接地。
主机房内所有设备采有单点接地法，即所有地线所有接到直流接地汇集排上，再由汇集排与直流地网相连。
设备安装时，应与大楼外墙及柱子保持一定安全距离。
信号防雷器连接必要与数据进线方向一致。
不同类型数据传播线应选用不同类型保护器。
六、方案设计
依照网络机房实际状况，咱们为甲方设计了一套独立接地系统和防雷系统：
防雷系统咱们设计安装2个电源避雷器，采用德国OBO公司产品，分别安装在市电配电箱和UPS电源配电箱中，防止感应雷对电源系统袭击，（对于直击雷，大楼避雷针系统进行防护）；接地系统中，咱们在机房内部防静电地板下边运用紫铜做一种等电位带，为机房设备提供接地点，同步在大楼外侧，咱们运用镀锌角钢和镀锌扁铁建立独立接地网系统，两者之间采用35平方毫米铜导线连接，使之成为一体。
7.7设备材料清单
网络机房工程报价清单

序号
分项分部工程项目
单位
数量
品牌
一、机房装修工程

墙面及隔断装修工程

1
机房隔断天地支架制作
M
9
定做
2
机房钢化玻璃隔断制作
M2
27
定做
3
机房亚光不绣钢板地脚线、天角线
M
62
定做
4
墙面9mm厚中密度板底板
M2
76
国产
5
墙面轻钢龙骨
M2
76
国产
6
机房铝塑板墙面
M2
76
吉祥
7
墙面防尘、防潮解决工程
M2
82
国产

地面工程

1
地面防尘、防潮漆
M2
60
国产
2
地台保温解决
M2
60
国产
3
无边防静电活动地板（600*600毫米）
M2
60
华集
4
抗静电地板安装辅板
M2
60
华集
5
办公区地面整顿工程
M2
60

6
缓冲区塑胶地板
M2
2
国产

天花及照明工程

1
微孔铝扣板天花
M2
60
新景
2
3*40W高档无眩光灯盘（飞利浦灯管）
个
9
松业
3
消防疏散批示灯
个
3
恒生
4
40W日光灯应急器
个
9
国产

门窗工程

1
防火防盗门
樘
1
龙电
2
钢化玻璃单门
樘
1
国产
3
玻璃门用高档拉手
副
1
国产

二、机房布线及配电工程

1
市电配电箱
套
1
国产
2
100A/3P空气开关
个
1
ABB
3
63A/3P空气开关
个
3
ABB
4
16A/1P空气开关
个
13
ABB
5
机房UPS专用配电箱
套
1
国产
6
100A/3P空气开关
个
1
ABB
7
63A/3P空气开关
个
3
ABB
8
16A/1P空气开关
个
13
ABB
9
电源插座（弹起式铜插座）
个
15
国产
10
电源插座
个
25
朗能
11
10平方毫米电源线
米
400
天诚
12
6平方毫米电源线
米
100
天诚
13
4平方毫米电源线
米
1800
天诚
14
2.5平方毫米电源线
米
900
天诚
15
喷塑金属保护线槽300*150*1.2
米
45
国产
16
其她辅助材料（线鼻、线耳等）
项
1
国产

三、机房设备

1
5匹吸顶式空调
台
1
三菱
2
2匹分体式空调
台
1
三菱
3
吸顶式排气扇
套
4
国产
4
SL20KH（20KVA、2小时延时、三进三出）
套
1
APC
5
松下电池（65AH-12V）
节
64
松下
6
16位电池箱及连线
个
4
APC

四、机房防雷接地工程

1
电源避雷器V25-B/4-AS
个
2
OBO
2
电源避雷器V20-C/2
个
11
OBO
3
防雷插座DNS-3 D
个
12
OBO
4
480地网保护器
个
1
OBO
5
避雷器安装箱
个
10
国产
6
63A避雷器保护开关
个
2
ABB
7
16A避雷器保护开关
个
10
ABB
8
电话语音避雷子
个
38
国产
9
35平方毫米铜导线
卷
2
天诚
10
16平方毫米铜导线
卷
1
天诚
11
紫铜排等电位带
米
42
国产
12
直流接地地极
项
1
国产
13
辅助材料
批
1
国产
