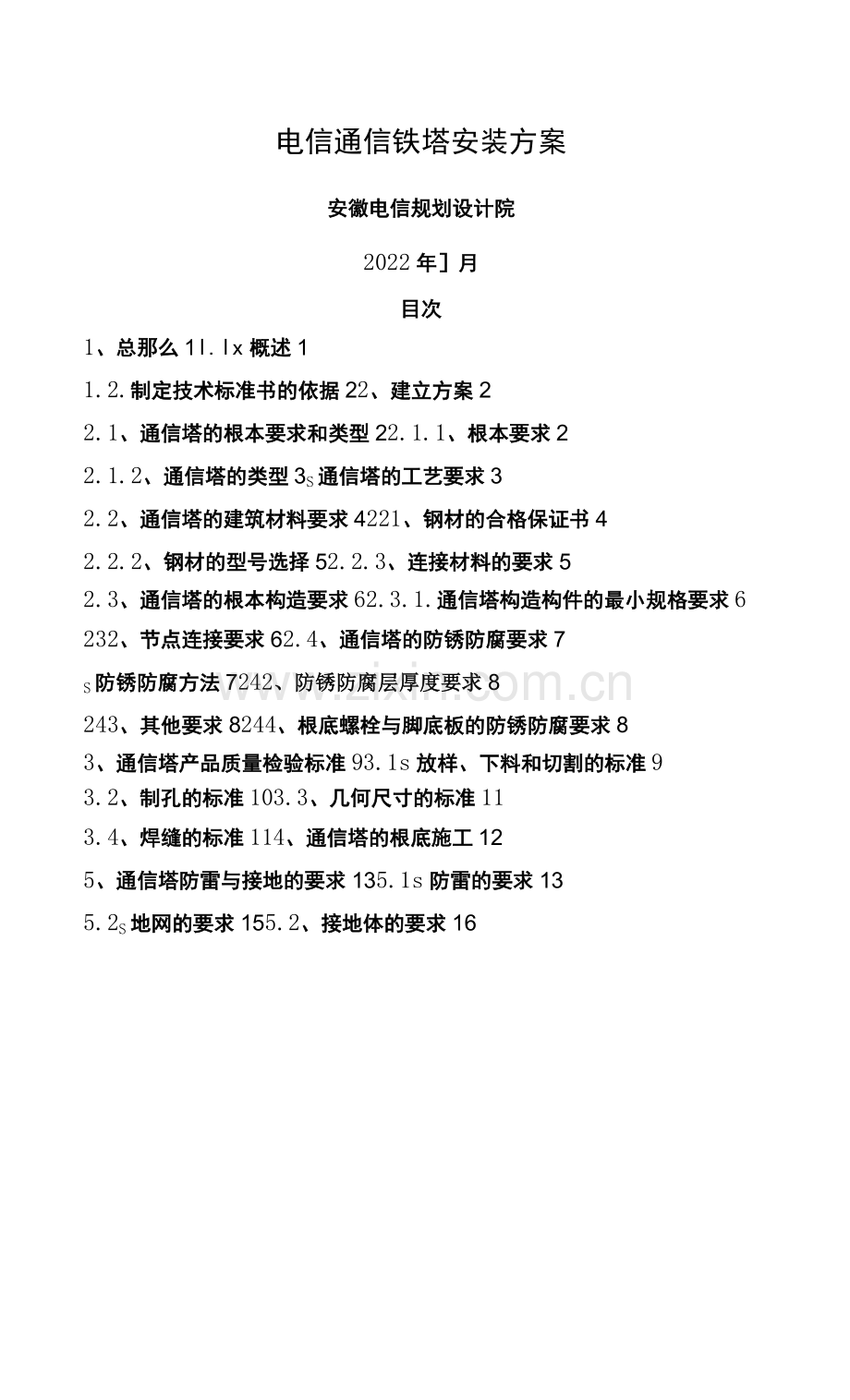

电信通信铁塔安装方案
安徽电信规划设计院
2022年］月
目次
1、总那么1l.lx概述1
1.2.制定技术标准书的依据22、建立方案2
2.1、通信塔的根本要求和类型22.1.1、根本要求2
2.1.2、通信塔的类型3S通信塔的工艺要求3
2.2、通信塔的建筑材料要求4221、钢材的合格保证书4
2.2.2、钢材的型号选择52.2.3、连接材料的要求5
2.3、通信塔的根本构造要求62.3.1.通信塔构造构件的最小规格要求6
232、节点连接要求62.4、通信塔的防锈防腐要求7
S防锈防腐方法7242、防锈防腐层厚度要求8
243、其他要求8244、根底螺栓与脚底板的防锈防腐要求8
3、通信塔产品质量检验标准93.1s放样、下料和切割的标准9
3.2、制孔的标准103.3、几何尺寸的标准11
3.4、焊缝的标准114、通信塔的根底施工12
5、通信塔防雷与接地的要求135.1s防雷的要求13
5.2S地网的要求155.2、接地体的要求16
S板材下料长度或宽度L允许偏差见表3.1.4 :
表 S钢管及各类型钢，下料长度允许偏差见表3.1.5 :
下料长度或宽度(mm)
允许偏差值(mm)
<600
±2.0
600-1500
±3.0
>1500
±4.0
表
下料长度(mm)
允许偏差值(mm)
<1000
±2.0
1000-5000
±3.0
>5000
±4.0
S切割的允许偏差见表3.1.6 :
表
偏差名称
允许偏差值
角钢及钢板边缘斜度
t/8
t为角钢或钢板的厚度
角钢两面男切倾斜
3.0mm
角钢顶端及边端剪切拉角
1.0mm

3.2、制孔的标准
321、螺栓孔的边缘不应有裂纹、飞刺和大于1.5mm的缺棱。
322、制孔的允许偏差见表和表3.2.2.2 :
孔直径(mm)
允许偏差值(mm)
W17.5
+0.5
>17.5
+0.7
表 322.2
偏差名称
允许偏差值(mm)
孔形椭圆度(最大和最小直径之差)
1.5
孔中心线倾斜
0.3
相邻两孔孔距
±0.7
端孔的端距
±1.0
任意两组孔距
±1.2
节点板处孔距
±1.0
接头孔的孔距
±0.7

3.3、几何尺寸的标准331、单元塔节及单根构件长度L允许偏差见表3.3.1 :
表
偏差名称
允许偏差值(mm)
单根构件长度W5000
±2.0
单根构件长度＞5000
±3.0
一样编号的塔柱间长度
1.0
332、单元塔节整体弯曲矢高f不得大于全长L的1/1000 ；
主柱及横杆局部弯曲不得大于被测长度的1/750 ；
斜腹杆局部弯曲不得大于被测长度的1/350 ；
有焊接节点的平台梁局部弯曲不得大于被测长度的1/500 o3.3.3、法兰盘允许偏差：
〔1〕法兰平面偏斜与设计平面正切值不得大于1/边宽。
〔2〕法兰盘平面由假设干单独法兰盘组成时，在螺栓孔范围内 缝隙不得超过1.0mm ；在法兰盘边缘处缝隙不得超过1.2mm。
〔3〕法兰盘平面为整块时，在螺栓孔范围内缝隙不得超过1.2mm ；在法兰盘边缘处缝隙不得超过1.5mm0
〔4〕较复杂钢塔底节与塔靴连接之法兰盘，缝隙不得超过 2.0mmo
〔5〕法兰盘平面相对应的螺栓孔中心距偏差不得超过2.0mm。 3.4焊缝的标准341、对于重要部位或设计要求的焊缝按GB50205-95的规定进展二 级检验；对于其它部位或设计无要求的焊缝按GB50205-95的规定进 展三级检验。
342、焊缝质量在外观上应符合以下要求：
〔1〕具有平滑的细鳞形外表、无折皱、连续和未焊满的陷槽， 并与根本金属平滑连接。
〔2〕焊缝金属应细密无裂纹、夹渣等缺陷。
〔3〕焊缝咬边深度不得超过0.5mm,累计总长度不得超过焊缝 长度的20%o
〔4〕对于施焊困难的地方或焊缝高度大于10mm时，焊缝咬边深度不得超过1.0mm,累计总长度不得超过焊缝长度的25%O
4、铁塔根底施工
4.1、铁塔所选的站址承建方必须委托具有相关资质的地质勘探 部门进展地质、地貌的勘探，并出示相关的正式报告，然后进展铁塔 及根底设计。
4.2、铁塔根底由建立方施工，承建方派技术人员全程监视和指 导塔基的施工，并对塔基施工质量负全部责任，并在塔基的相关验收 报告上签字盖章。其余工程均由承建方施工，承建方不准转包给第三 方。
4.3、建立方将委托第三方对铁塔根底及铁塔的安装进展全程监 理，监理人有权发布开工令，停工令、复工令，承建方必须服从监理 人员的管理。
4.4、施工应按照设计图纸并严格遵守相关施工标准。
4.5、钢塔根底高度必须符合具体工程设计的要求。
4.6、钢塔根底顶面应平整，用钢尺、水平尺、经纬仪或水平仪 观测钢塔根底的水平度，允许偏差为±2.0mmo
4.7、锚栓露出钢塔根底顶面长度应符合钢塔工程设计要求，其 螺纹长度允许偏差为±10mm,螺栓垂直，位置准确。塔基各对 应锚栓的中心边长及对角线尺寸间距允许偏差为±10mmo
4.8、根底验收时土建施工单位应交验以下技术文件：
① 设计文件〔包括设计变更通知和材料代用证明文件〕。
② 材料质量证明书或材料复验报告。
③ 隐蔽工程记录。
④ 混凝土抗压强度试验报告。
⑤ 根底混凝土工程施工记录。
⑥ 土建根底复测记录。
5、通信塔防雷与接地的要求
5.1.防雷的要求
(1) 通信塔应有完善的防直击雷及二次感应雷装置，壁雷带的 引接必须符合设计和相关标准，避雷针和馈线架均应设置专用雷电流 引下线，材料为40mmx4mm的整根镀锌扁钢，分别下引至铁塔地网， 并与塔体固定可靠、相互焊接合格，现场焊接处应有可靠的防锈防腐 措施。
(2) 通信塔宜采用太阳能塔灯。对于使用交流电馈电的航空标 志灯，其电源线应采用具有金属外护层的电缆，电缆的金属外护层应 在塔顶及进机房入口处的外侧就近接地。塔灯控制线及电源线的每根 相线均应在机房入口处分别对地加装避雷器，零线应直接接地。
(3) 通信天线应在接闪器的保护范围内，接闪器应设置专用雷 电流引下线，材料宜采用40mmX4mm的镀锌扁钢。
(4) 对热镀锌扁钢的要求：
A.扁钢走线方式：从所需放置天线的平台〔通常GSM 天线在第一平台〕开场，扁铁竖直于平台面，围平台护栏绕一圈，并 固定在护栏和平台交接的地方，即护栏的底部。穿过馈线孔〔该馈线 孔下方应正对水平走线架〕，沿着爬梯一侧边向下步放，接入地网。 整段路由不得出现上翻、回返情况。如果是全向站，第二层平台也应 围绕护栏放置一根40*4的热镀锌扁钢，一端焊接到第一层平台下来 的竖直扁铁上；
B.扁钢打孔位置： 放置于平台上的扁铁，每隔50cm 打两个孔，两孔之间相隔5cm,孔径10mm。在机房馈线窗前水平走 线架的上方20cm处起向上打8个孔，孔尺寸10mm,两个孔的圆心 间距为25mm。当机房馈线窗距离铁塔爬梯距离缺乏70cm时，在离 走线架上方15m处起向上打8个孔，孔尺寸10mm,两个孔的圆心 间距为25mmo
C .打孔和绝缘要求：全部采用电转打孔，防止电焊 孔，孔径10mm,打孔后做防腐处理。如果条件许可，尽可能保持扁 铁与铁塔绝缘〔建议〕。
D.考虑3G预留： 在爬梯另一侧按以上同样的要求 放置一样的扁钢，从安装3G天线的平台〔通常3G和GSM天线不在 同一平台〕开场向下铺设，入地网，打孔。具体要求和上面完全一致。 3G用的扁钢和GSM用的扁钢在入地网前不直接连接。
附图
5.2、接地网的要求
(1) 铁塔地网应延伸到塔基四脚外1.5m员的范围，网格尺寸不 应大于3mX3m,其周边为封闭式，同时还要利用塔基地桩内两根以 上主钢筋作为铁塔地网的垂直接地体。
(2) 当地网的接地电阻值达不到要求时，可扩大地网的面积, 即在地网外围增设1圈或2圈环形接地装置。环形接地装置由水平接 地体和垂直接地体组成，水平接地体周边为封闭式，水平接地体与地 网宜在同一水平面上，环形接地装置与地网之间以及环形接地装置之 间应每间隔3m至5m相互焊接连通一次；也可在铁塔四角设置辐射 式延伸接地体，延伸接地体的长度宜限制在10m至30m以内。
5.3、接地体的要求
(1) 接地体宜采用热镀锌钢材，规格要求如下：
钢管 直径50mm,壁厚不应小于3.5mm角钢 不应小于50mm X 50mm X 5mm
扁钢不应小于40mm X 4mm
(2) 垂直接地体长度宜为1.5m至2.5m,垂直接地体间距为其 自身长度的1.5至2倍。假设遇到土壤电阻率不均匀的地方，可以适 当加长。当垂直接地体埋设有困难时，可设置多根环形水平接地体， 彼此间隔为Im至1.5m,且应每隔3m至5m相互焊接连通一次。
(3) 接地体之间所有焊接点，除浇注在混凝土中的以外，均应 进展防腐处理。接地装置的焊接长度：对扁钢为宽边的2倍，对园钢 为其直径的10倍。
(4) 接地体的上端距离地面不应小于0.7m,在寒冷地区，接地 体应埋设在冻土层一下。
6、通信塔的工程验收166.1S验收单位16
6.2、技术文件177、通信塔的维护17
8、附件19
1、总那么
1.1、概述
为进一步标准河南铁塔建立标准，提高工程施工质量，为铁塔建 立各阶段的验收工作提供依据，特制定本标准。
1.2S制定技术标准书的依据
〔1〕？建筑构造可靠度设计统一标准?，GB 50068-2001
〔2〕？建筑构造荷载标准?，GB 50009-2001
〔3〕？钢构造设计标准?，GB 50017-2003
〔4〕？建筑抗震设计标准?，GB 50011-2001
〔5〕？钢构造工程施工及验收标准?，GB 50205-95
〔6〕？塔桅钢构造施工及验收规程?，CECS 80:96
⑺？六角头螺栓——A级和B级？，GB 5782-2000
〔8〕？六角头螺栓——C级?，GB 5780-2000
〔9〕?碳素构造钢?, GB 700-88
〔10〕？低合金高强度构造钢?，GB/T 1591-1994
〔11〕？优质碳素构造钢?，GB/T 699-1999
〔12〕?碳钢焊条?, GB 5117-1995
〔13〕?低合金钢焊条?, GB 5118-1995
2、建立方案
2.1s通信塔的根本要求和类型
2.L1、根本要求
通信塔的使用基准期为50年，构造平安等级为2级，抗震设防类 别为丙类。
2.1.2. 通信塔的类型
通信塔采用自立式高耸构造，根据其构件截面形式可分为角钢 塔、钢管塔和单管塔。
〔1〕一般情况下，角钢塔宜采用水平截面为正方形、外轮廓线 形状为近似抛物线的折线型，.受建筑场地限制的，其水平截面亦可采 用矩形；角钢塔的根开尺寸不宜小于塔高的1/8。
〔2〕钢管塔和钢管组合塔宜采用三边形或四边形，其根开尺寸 不宜小于塔高的1/25O
〔3〕单管塔一般采用热轧无缝钢管或者自动卷焊钢管制作，外 观向上呈圆锥形，其高度宜控制在50米以下。
〔4〕在实际使用过程中，角钢塔和钢管塔的顶部水平位移不得 大于塔高的1/75,单管塔的顶部水平位移不得大于塔高的1/40。
〔5〕因受场地条件限制或者有其他特殊要求的，外形和构造不 受上述限制，但必须符合国家相关的技术标准、规程。
2.1.3. 通信塔的工艺要求
〔1〕通信塔的设计与施工，应密切配合通信工艺，满足其要求。 在确定塔桅高度、平台数量、天线的规格、数量、方向，馈线的走向 等的同时，应充分考虑扩容的可能性和便利性。
〔2〕钢塔宜在挂置天线的高度处设置维护平台，平台宽度应考 虑天线的间距要求，且净宽不宜小于600mm,平台应设高为1.1m的 栏杆；围栏要求结实、可靠，用50mmX50mmX5mm以上规格的角钢 制作围栏，且角钢彼此之间连接结实。当塔桅高度大于50米时，宜在 中间增设休息平台。
〔3〕天线支架伸出平台边不宜大于800mm,超过800mm时宜把 天线支架设计成可伸缩的活动型。
〔4〕钢塔上宜设置通向塔顶的攀登设施（固定爬梯、爬钉），并应 考虑必要的平安防护；攀登设施的步距宜为200-400mm,爬梯宽度 不小于600mm,爬钉长度应不小于110mm。爬梯护栏要安装完整， 除平台及塔段接头处外中间不允许有空缺；钢管塔爬梯无护栏的要安 装钢绞线供系平安带用。爬梯下端应与室外水平走线架在一个平面。
〔5〕钢塔上应设置面向机房的馈线走线架，并从机房至塔顶天 线处，馈线架的横撑间距为500-1000mmo
〔6〕钢塔应有完善的防直击雷及二次感应雷装置，壁雷带的引 接必须符合设计和相关标准，避雷针和馈线架均应设置专用雷电流引 下线，材料为40mmx4mm的整根镀锌扁钢，分别下引至铁塔地网， 并与塔体固定可靠、相互焊接合格，现场焊接处应有可靠的防锈防腐 措施。
〔7〕防雷接地系统包括避雷针、雷电流引下线、接地网等安装 要符合信息产业部?通信基站防雷与接地设计标准?，四个塔脚均要接 地，接地电阻小于5欧姆。
2.2、通信塔的建筑材料要求
钢材的合格保证书
通信塔采用的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷 含量的合格保证，对焊接构造尚应具有碳含量的合格保证。焊接构造 以及重要的非焊接承重构造采用的钢材还应具有冷弯试验的合格保 证。
222、钢材的型号选择
通信塔的钢材，角钢塔塔身杆件一般采用Q235普通碳素构造钢、 Q345低合金构造钢，有条件时也可采用Q390构造钢或钢材强度等级 更高的构造钢、以及优质碳素构造钢；钢管塔架塔身构件宜采用材质 为20号优质碳素钢的无缝钢管。钢材质量标准应分别符合我国现行国 家标准?碳素构造钢？〔GB700〕、？低合金高强度构造钢？〔GB/T1591〕 和?优质碳素构造钢？〔GB699〕的规定。
223、连接材料应符合以下要求:
〔1〕塔桅构造的焊接一般采用手工电弧焊，选用的焊条，应符 合现行国家标准?碳钢焊条?GB5117或?低合金钢焊条7GB5118的规 定，焊条型号应与构件钢材的强度相适应，可按以下原那么选用：
1〕对于Q235钢，宜选用E43xx型焊条；
2］对于Q345钢，宜选用E50xx型焊条；
3］对于Q390钢，宜选用E55xx型焊条；
4〕对于不同强度钢材的连接焊缝，可采用与低强度钢材相适应的焊条。
〔2〕角钢塔采用螺栓连接时可选用普通螺栓，并应分别符合现 行国家标准?六角头螺栓——A级和B级？〔GB5782〕、？六角头螺栓— —C级? [GB5780]的规定。
〔3〕钢管采用法兰连接时宜选用高强度材料的普通螺栓，高强 度螺栓可采用45号钢、40Cr、40B、或20MnTiB钢制作并应符合? 钢构造用高强度大六角头螺栓、大六角螺母、垫圈技术条件？ [GB/T1228-GB/T1231]的规定。
〔4〕地脚锚栓可采用现行国家标准?碳素构造钢？〔GB700〕规定 的Q235钢或?低合金高强度构造钢？ [GB/T1591]规定的Q345钢制 作，有特殊要求时可采用?优质碳素构造钢技术条件？〔GB699〕规定 的35号、45号优质碳素钢制作，但不得焊接。
2.3、通信塔的根本构造要求
2.3.1. 通信塔构造构件的最小规格要求：
〔1〕主要受力的角钢截面不宜小于L45x4 ；
〔2〕角钢塔的主材截面不宜小于L63x5 ；腹杆截面不宜小于L50x5 ；
〔3〕节点板厚度不宜小于6mm,塔脚板厚度不应小于16mm, 锚栓垫板厚度不应小于12mm ；
〔4〕钢管的厚度不宜小于4mm ；
〔5〕平台钢板厚度不宜小于4mm,圆钢直径不宜小于012 ；
〔6〕攀登设施〔爬梯、爬钉〕的踏脚件直径不应小于16mm ；
2.3.2、节点连接要求：
〔1〕钢塔构造构件采用螺栓连接时，用于连承受力杆件的螺栓, 其直径不宜小于12mm,主材接头螺栓每端不少于6个，腹杆每端不 少于2个，辅助杆可用一个螺栓，接头应靠近节点。受剪螺栓的螺纹 不应进入剪切面。
〔2〕钢塔构造的主材、斜杆、横杆等主要受力构件之间的连接 螺栓，必须加弹簧垫圈或采用扣紧螺母、双螺母，以防止螺帽松动， 地脚锚栓应采用双螺母防松动。
〔3〕建于野外的无人值守基站的塔桅连接螺栓宜针对防盗采取 防卸措施。
〔4〕焊缝连接时构件端部的焊缝宜采用围焊，所有围焊的转角 处必须连续施焊。受力构件采用对接焊接时，对接焊接接头数量在一 个杆节或一个塔层内不宜多于一个。
〔5〕法兰盘连接构造：
1］有加劲肋法兰盘：底板厚不小于16mm ；管径小于 120mm时螺栓不少于4个；管径大于120mmm时，螺栓不宜 少于6个加劲板的厚度不应小于板长的1/15,并不小于5mmo
2］无加劲肋法兰盘：底板厚不小于20mm,强度及变形应 满足设计计算要求。
3〕钢管与法兰板的连接：钢管应进入法兰板，切坡口焊接。
4］法兰盘与根底顶面之间宜设置调节螺母的间隙，其间距 —般可取锚栓直径的2倍。
2.4、通信塔的防锈防腐要求:
241、防锈防腐的方法
钢塔构造的所有构件材料〔地脚螺栓除外〕均需进展防锈处理， 一般宜采用热浸镀锌法，要求具有30年抗腐蚀能力。
242、防锈防腐层的厚度要求
构件的镀锌层厚度应到达如下要求：
(1) 构件厚度大于或等于5mm的构件，镀锌层厚须不小于86 kim ；
(2) 构件厚度小于5mm的构件，镀锌层厚须不小于65pm。
243、其他要求
构件的镀锌层外表应具有实用性光滑，在连接处不允许有毛刺、 漫瘤和多余结块，不得有酸洗和露铁等缺陷。镀锌的锌层应均匀，且 与根本金属结合结实，经锤击不剥离、不凸起。
244、根底螺栓与脚底板的防锈防腐要求
露出根底顶面的螺栓在钢塔构造安装前，应采取防锈措施， 并妥善保护，防止螺栓锈蚀与损伤。钢塔柱脚底板〔法兰〕与根底 间的空隙，在钢塔安装完成后应用细石混凝土浇筑密实。调试、检测 完毕后，塔脚处的塔脚板及地脚锚栓宜用低强度等级混凝土封闭且保 护层厚度不应小于50mmo
3、通信塔产品质量检验标准
3.1.放样、下料和切割的标准
放样和样板允许偏差见表表
工程
允许偏差值
平行线距离和分段尺寸
±0.5mm
对角线差
1.0mm
宽度、长度
±0.5mm
孔距
±0.5mm
加工样板的角度
±20 '

3.1.2.下料允许偏差：
剪切下料之零件边缘不得有裂纹及超过1.0mm之缺棱。气割下料边缘斜度允许偏差见表3.1.2 :
表
钢板厚度(mm)
边缘斜度允许偏差值(mm)
W20
1.0
22 〜34
1.5
，36
2.0
S钢管下料端面斜度允许偏差见表3.1.3 :
表
钢管外径(mm)
斜度允许偏差值(mm)
W95
1.0
102-168
1.5
180-377
2.0
N402
2.5
