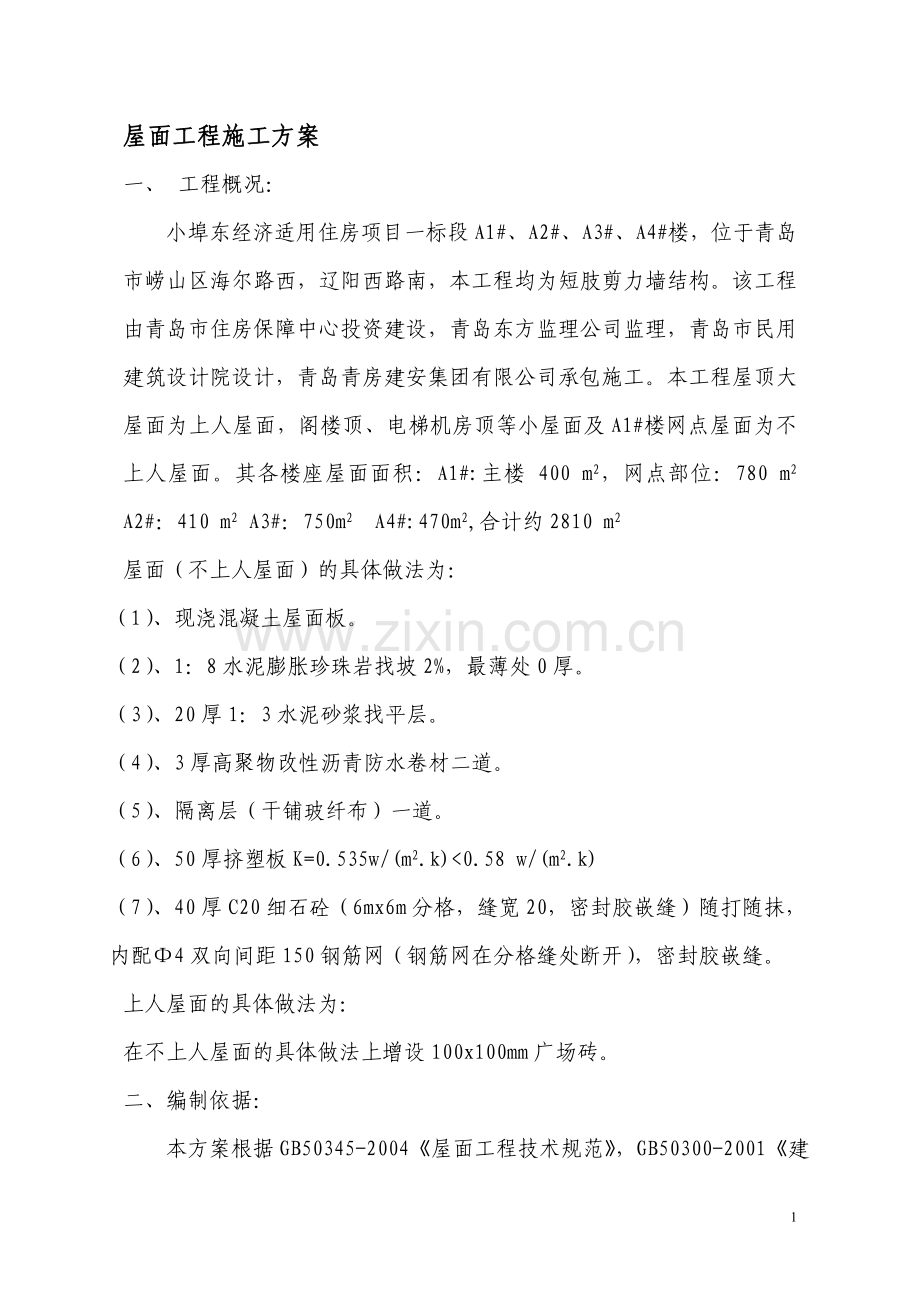

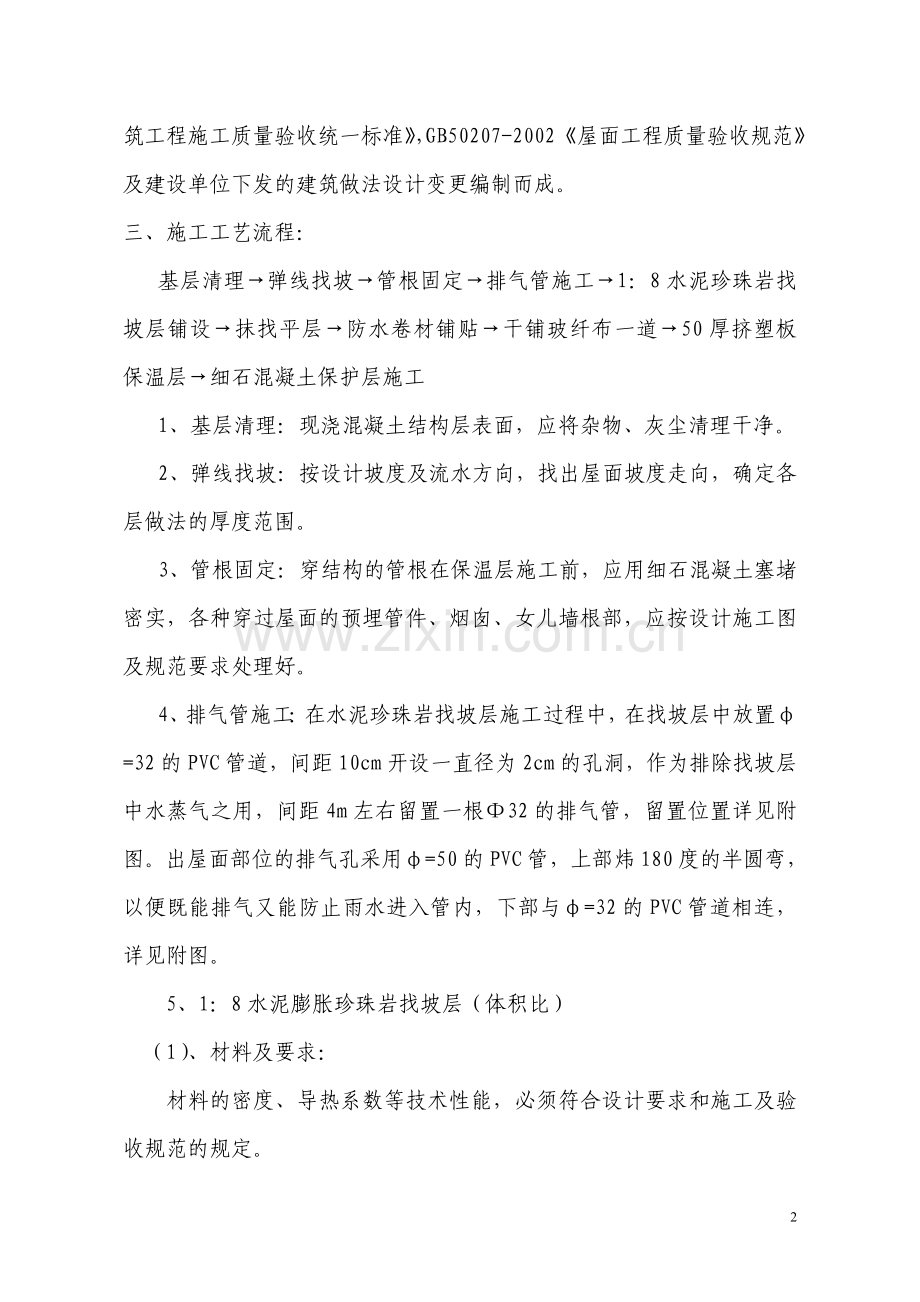

屋面工程施工方案一、 工程概况：小埠东经济适用住房项目一标段A1#、A2#、A3#、A4#楼，位于青岛市崂山区海尔路西，辽阳西路南，本工程均为短肢剪力墙结构。该工程由青岛市住房保障中心投资建设，青岛东方监理公司监理，青岛市民用建筑设计院设计，青岛青房建安集团有限公司承包施工。本工程屋顶大屋面为上人屋面，阁楼顶、电梯机房顶等小屋面及A1#楼网点屋面为不上人屋面。其各楼座屋面面积：A1#:主楼 400 m2，网点部位：780 m2 A2#：410 m2 A3#：750m2 A4#:470m2,合计约2810 m2屋面（不上人屋面）的具体做法为：（1） 、现浇混凝土屋面板。（2） 、1：8水泥膨胀珍珠岩找坡2%，最薄处0厚。（3） 、20厚1：3水泥砂浆找平层。（4） 、3厚高聚物改性沥青防水卷材二道。（5） 、隔离层（干铺玻纤布）一道。（6） 、50厚挤塑板K=0.535w/(m2.k)0.58 w/(m2.k)（7） 、40厚C20细石砼（6mx6m分格，缝宽20，密封胶嵌缝）随打随抹，内配4双向间距150钢筋网（钢筋网在分格缝处断开），密封胶嵌缝。上人屋面的具体做法为：在不上人屋面的具体做法上增设100x100mm广场砖。二、 编制依据： 本方案根据GB50345-2004屋面工程技术规范，GB50300-2001建筑工程施工质量验收统一标准，GB50207-2002屋面工程质量验收规范及建设单位下发的建筑做法设计变更编制而成。三、施工工艺流程：基层清理弹线找坡管根固定排气管施工1：8水泥珍珠岩找坡层铺设抹找平层防水卷材铺贴干铺玻纤布一道50厚挤塑板保温层细石混凝土保护层施工1、基层清理：现浇混凝土结构层表面，应将杂物、灰尘清理干净。2、弹线找坡：按设计坡度及流水方向，找出屋面坡度走向，确定各层做法的厚度范围。3、管根固定：穿结构的管根在保温层施工前，应用细石混凝土塞堵密实，各种穿过屋面的预埋管件、烟囱、女儿墙根部，应按设计施工图及规范要求处理好。4、排气管施工：在水泥珍珠岩找坡层施工过程中，在找坡层中放置=32的PVC管道，间距10cm开设一直径为2cm的孔洞，作为排除找坡层中水蒸气之用，间距4m左右留置一根32的排气管，留置位置详见附图。出屋面部位的排气孔采用=50的PVC管，上部炜180度的半圆弯，以便既能排气又能防止雨水进入管内，下部与=32的PVC管道相连，详见附图。5、1：8水泥膨胀珍珠岩找坡层（体积比）（1）、材料及要求：材料的密度、导热系数等技术性能，必须符合设计要求和施工及验收规范的规定。(2)、水泥珍珠岩找坡层铺设：控制含水率，松散保温材料应分层铺设，严格控制坡度。适当压实，压实后的屋面找坡层不得直接推车行走和堆积重物。水落口周围直径500mm范围内坡度不应小于5%。详见附图。6、找平层施工（1）、材料及要求：水泥： 42.5号的普通硅酸盐水泥。砂：宜用中砂，含泥量不大于3%。（2）、工艺流程：a各种穿过屋面的预埋管件、烟囱、女儿墙、排水管道等根部封堵严密。b贴点标高、冲筋：根据坡度要求，拉线找坡，一般按12m贴点标高（贴灰饼），铺抹找平砂浆时，先按流水方向以间距12m冲筋，并设置找平层分格缝，宽度一般为20mm，并且将缝与保温层连通，分格缝最大间距为6m。d铺装水泥砂浆：按分格块装灰、铺平，用刮扛靠冲筋条刮平，找坡后用木抹子搓平，铁抹子压光。待浮水沉失后，人踏上去有脚印但不下陷为度，再用铁抹子压第二遍。拌合稠度控制在7cm。e养护：找平层抹平、压实以后24h可浇水养护，一般养护期为7d，经干燥后铺设防水层。f基层与突出屋面结构(女儿墙、山墙、天窗壁、烟囱等)的交接处和基层的转角处，找平层均应做成圆弧形，圆弧半径应符合100-150mm。内部排水的水落口周围，找平层应做成略低的凹坑。（3）、质量要求：a找平层的材料质量及配合比，必须符合设计要求。检验方法:检查出厂合格证、质量检验报告和计量措施。b屋面(含天沟、檐沟)找平层的排水坡度，必须符合设计要求。检验方法:用水平仪(水平尺)、拉线和尺量检查。c基层与突出屋面结构的交接处和基层的转角处，均应做成圆弧形，且整齐平顺。检验方法:观察和尺量检查。d水泥砂浆找平层应平整、压光，不得有酥松、起砂、起皮现象； f找平层表面平整度的允许偏差为5mm。检验方法:用2m靠尺和楔形塞尺检查。7、防水层施工待找平层含水率达到规范要求方可进行SBS防水卷材的铺贴。(1)、材料及要求：必须符合设计及规范要求，待防水材料抽检合格后方可用于屋面施工。（2）、操作工艺工艺流程（热熔法施工）：清理基层涂刷基层处理剂铺贴卷材附加层铺贴卷材一道热熔封边蓄水试验铺贴卷材第二道热熔封边蓄水试验干铺玻纤 布一道挤塑板铺贴保护层施工。a清理基层：施工前将验收合格的基层表面尘土、杂物清理干净。b涂刷基层处理剂：常温经过4h后，开始铺贴卷材。c附加层施工：用热熔法使用改性沥青卷材施工防水层，在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层。 d铺贴卷材：铺设时接缝应错开。铺贴时随放卷材随用火焰喷枪加热基层和卷材的交界处，喷枪距加热面300mm左右，经往返均匀加热，趁卷材的材面刚刚熔化时，将卷材向前滚铺、粘贴，搭接部位应满粘牢固，搭接宽度满粘法为80mm。e热熔封边：将卷材搭接处用喷枪加热，趁热使二者粘结牢固，以边缘挤出沥青为度；末端收头用密封膏嵌填严密。(3)、质量标准a卷材防水层应采用高聚物改性沥青防水卷材SBS。所选用的基层处理剂、接缝胶粘剂、密封材料等配套材料应与铺贴的卷材材性相容。b铺设屋面防水层前，基层必须干净、干燥。c卷材铺贴方向应符合下列规定:屋面坡度小于3%时，卷材宜平行屋脊铺贴。上下层卷材不得相互垂直铺贴。d天沟、檐沟、檐口、泛水和立面卷材收头的端部应裁齐，塞入预留凹槽内，用金属压条钉压固定，最大钉距不应大于300mm，并用密封材料嵌填封严。8、干铺玻纤布一道，挤塑保温板施工将挤塑板干铺在玻纤布上，保证错缝铺贴，平整稳固。9、保护层施工屋面的防水保护层均为40厚C20细石混凝土保护层，内配4150成品钢板网。（1）、材料要求水泥用标号42.5号的普通硅酸盐水泥或硅酸盐水泥，要求新鲜无结块。砂宜用中砂或粗砂，含泥量不大于2。石子应采用级配良好的坚硬碎石或卵石，粒径一般为512mm细石，含泥量不应大于1。钢丝宜采用b4冷拔低碳钢丝，应符合有关现行国家标准的规定，并应有出厂质量合格证。嵌缝油膏常用聚氯乙烯胶泥和建筑防水沥青油膏，其质量应符合有关现行国家标准的规定，并有出厂合格证。（2）、保护层应留置分格缝，且分隔缝间距不超过6mx6m.(3)、工艺流程放置钢板网设置分格缝木条浇筑细石混凝土二次压光覆盖养护取出分格缝木条清缝嵌缝清扫检查和修补验收。a绑扎钢丝网:钢丝网在平面上按常规方法铺设。钢丝网片在分格缝处应断开，网片应垫砂浆或塑料块，上部保护层厚度应为1015mm。放置钢丝网时，不得损坏防水层。b留置分格缝其纵横向间距不得大于6m。分格缝木条作成上口宽2040mm、下口宽20mm，高度等于保护层厚度，木条埋入部分应涂刷隔离剂。c浇筑细石混凝土。屋面防水用细石混凝土的水灰比不应大于0.55，严格按照配合比施工。混凝土应分板块浇筑，浇筑前先刷素水泥浆一遍，再将混凝土倒在板面上铺平，使其厚度一致，用木抹抹平压实。待混凝土初凝前再进行二遍压浆抹光，最后一遍待水泥收干时进行。每个分格板块的混凝土必须一次浇筑完成，不得留施工缝。在混凝土抹压最后一遍时，取出分格木条，所留凹槽用1:2.53的水泥砂浆填灌，缝口留1520mm深作嵌缝用。凝土浇筑1224h后，及时用草袋覆盖浇水养护，不少于14d。细石混凝土经养护并干燥后即可嵌缝。嵌缝前应将分格缝中的杂质、污垢清理干净，然后在缝内及两侧刷或喷冷底子油一遍，待干燥后，用油膏嵌缝并压密实。（4）、质量要求：a细石混凝土的原材料及配合比必须符合设计要求。检验方法:检查出厂合格证、质量检验报告、计量措施。b细石混凝土保护层不得有渗漏或积水现象。检验方法:雨后或淋水、蓄水检验。c细石混凝土保护层应表面平整、压实抹光，不得有裂缝、起壳、起砂等缺陷。检验方法:观察检查。d细石混凝土保护层的厚度和钢筋位置应符合设计要求。检验方法:观察和尺量检查。f细石混凝土分格缝的位置和间距应符合设计要求。检验方法:观察和尺量检查。g细石混凝土防水层表面平整度的允许偏差为5mm。检验方法:用2m靠尺和楔形塞尺检查。 10、屋面广场砖镶贴（上人屋面部位） （1）、材料及要求：屋面广场砖应符合现行的国家建材标准和相应的产品各项技术指标，有出厂合格证及性能检测报告。水泥：采用普通硅酸盐水泥，强度等级不低于32.5.砂：采用洁净无有机杂质的中砂和粗砂，含泥量不大于3%。 （2）、工艺流程：基层清理-打灰饼、冲筋-弹控制线-抹结合层-广场砖镶贴-勾缝-养护。a、 基层清理：楼地面各种孔洞缝隙事先用细石混凝土灌填密实，并经检查无渗漏现象。水泥类基层的抗压强度不得小于1.2MPa。b、 弹好水平及地面的控制线。c、 浇水湿润基层。d、 对照地面十字控制线，按照铺贴方案进行镶贴，一般纵横三排设置一道控制线。根据控制线先铺贴好左右靠近基准线的块料，以后根据基准行由内向外挂线逐行铺贴，用水泥砂浆满刮块料背面，对准挂线及砖缝，将块料铺上，用小木锤敲至平整，挤出的水泥砂浆及时清理干净。e、 勾缝：待镶贴的广场砖上强度凝固后，采用掺细沙的水泥砂浆膏将广场砖抹压平整。f、 待广场砖镶贴完成及砖缝勾设完毕分两次进行湿润养护，养护时间不少于7天。 （3）、质量标准： 主控项目： a、面层所用板块的品种、质量必须符合设计要求。 b、面层与下一层结合牢固、无空鼓。 一般项目： a、砖面层的表面应洁净、图案清晰，色泽一致，接缝平整，深浅一致，周边顺直。板块无裂纹、掉角和缺棱等缺陷。 b、面层邻接处的镶边用料及尺寸应符合设计要求，边角整齐光滑。 c、面层表面的坡度符合设计要求，无倒泛水、无积水；与地漏、管道结合处应严密牢固，无渗漏。 e、砖面层允许偏差符合下表： 表面平整度3mm 缝格平直3mm接缝高低差1.5mm（4）、施工完成面做好防污染、防碰伤等成品保护措施。 11、雨水管下部及屋面排气管根部细部节点做法： 为防止阁楼层及机房顶等小屋面雨水管下口对大屋面造成冲刷，需在落水口下部采用白色瓷砖制作尺寸为300x250,同屋面水平成30度角的雨水簸箕。同时需对所有出屋面排气管道根部制作上口直径10cm。下口直径20cm，高为20cm的混凝土保护墩台，详见附图。10
