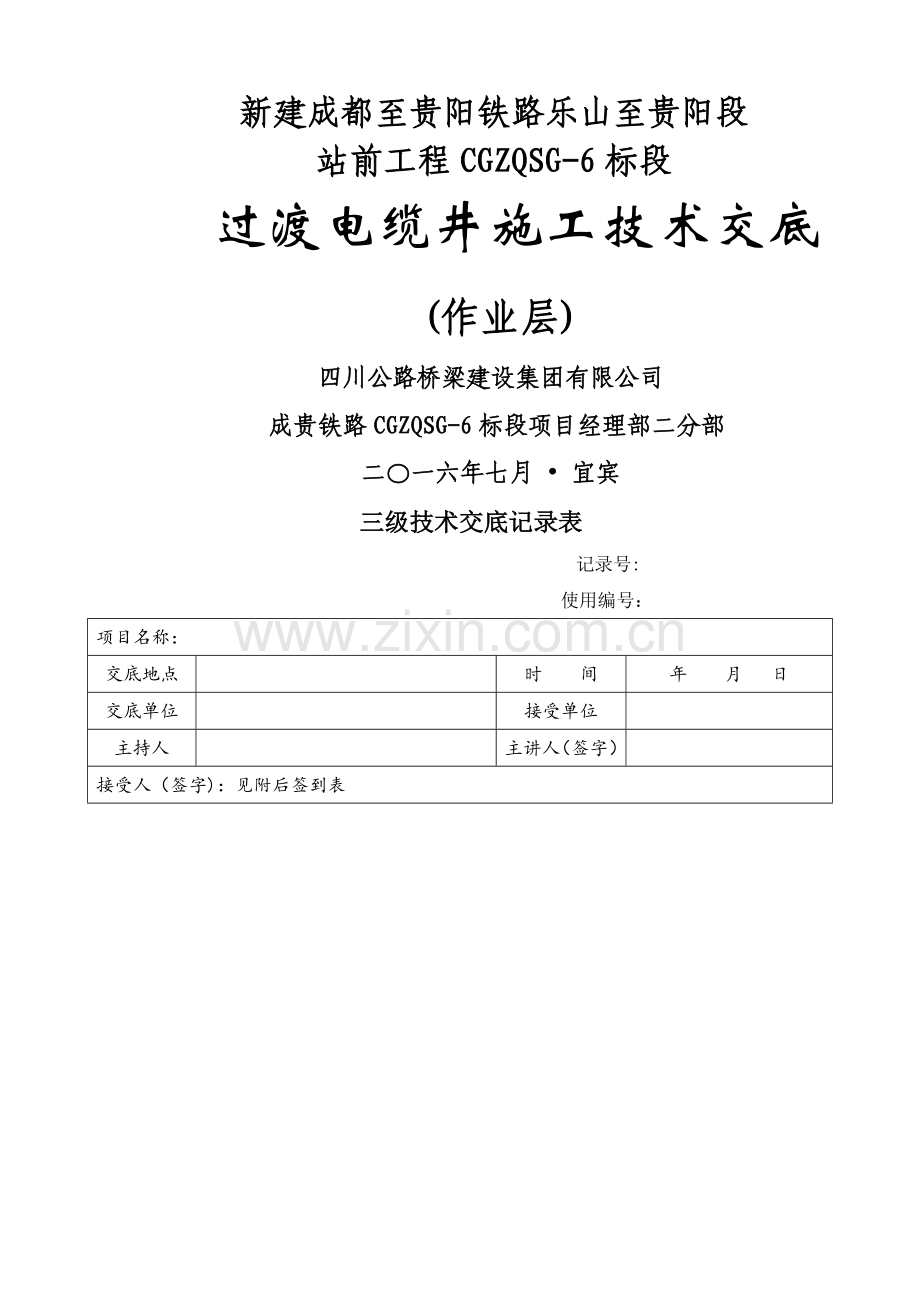

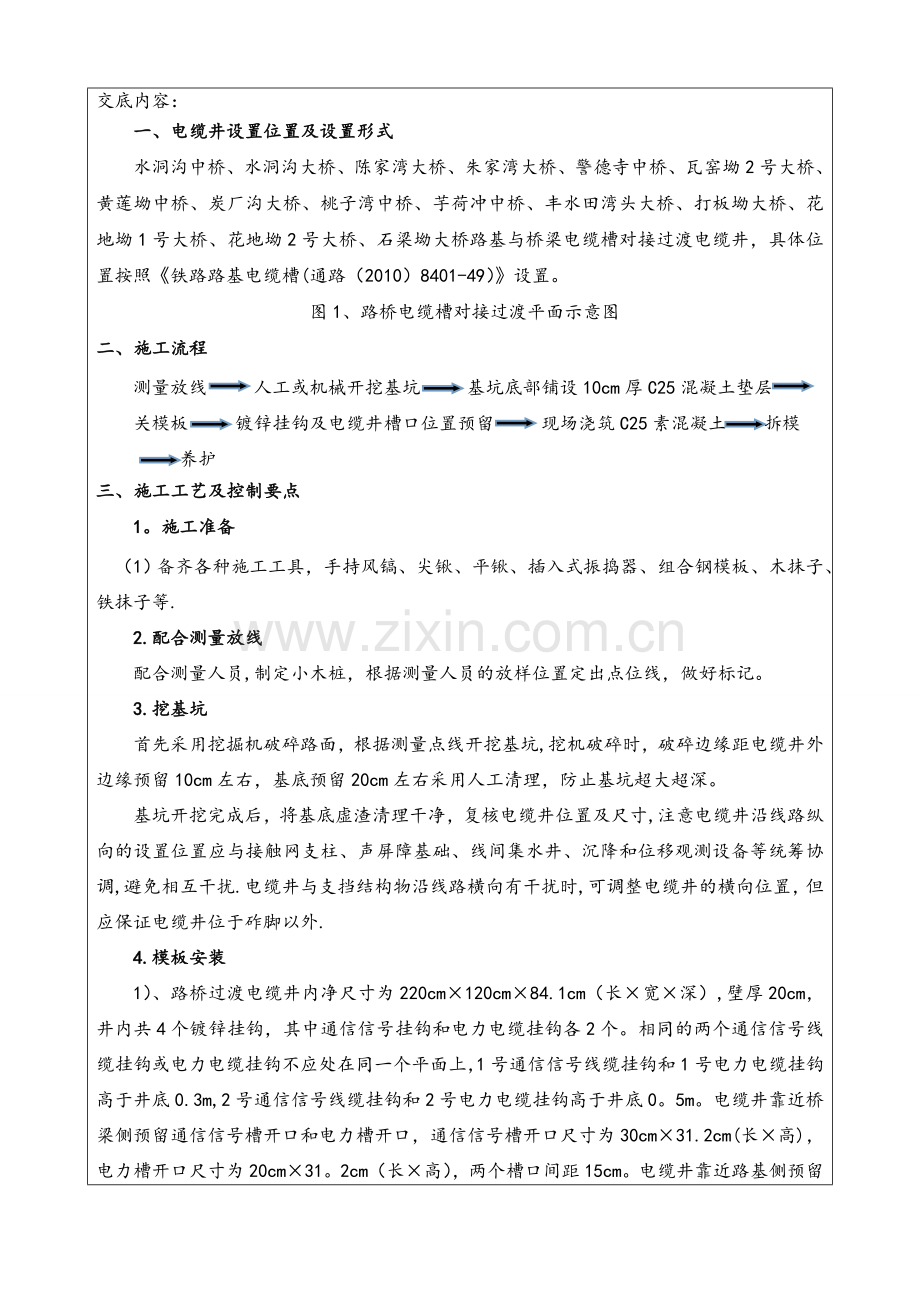

新建成都至贵阳铁路乐山至贵阳段站前工程CGZQSG-6标段过渡电缆井施工技术交底(作业层) 四川公路桥梁建设集团有限公司 成贵铁路CGZQSG-6标段项目经理部二分部 二一六年七月 宜宾 三级技术交底记录表 记录号: 使用编号： 项目名称：交底地点时 间年 月 日交底单位接受单位主持人主讲人（签字）接受人（签字)：见附后签到表交底内容：一、电缆井设置位置及设置形式水洞沟中桥、水洞沟大桥、陈家湾大桥、朱家湾大桥、警德寺中桥、瓦窑坳2号大桥、黄莲坳中桥、炭厂沟大桥、桃子湾中桥、芋荷冲中桥、丰水田湾头大桥、打板坳大桥、花地坳1号大桥、花地坳2号大桥、石梁坳大桥路基与桥梁电缆槽对接过渡电缆井，具体位置按照铁路路基电缆槽(通路（2010）8401-49）设置。 图1、路桥电缆槽对接过渡平面示意图二、施工流程测量放线 人工或机械开挖基坑 基坑底部铺设10cm厚C25混凝土垫层关模板 镀锌挂钩及电缆井槽口位置预留 现场浇筑C25素混凝土 拆模 养护三、施工工艺及控制要点1。施工准备 （1）备齐各种施工工具，手持风镐、尖锹、平锹、插入式振捣器、组合钢模板、木抹子、铁抹子等. 2.配合测量放线 配合测量人员,制定小木桩，根据测量人员的放样位置定出点位线，做好标记。 3.挖基坑首先采用挖掘机破碎路面，根据测量点线开挖基坑,挖机破碎时，破碎边缘距电缆井外边缘预留10cm左右，基底预留20cm左右采用人工清理，防止基坑超大超深。基坑开挖完成后，将基底虚渣清理干净，复核电缆井位置及尺寸,注意电缆井沿线路纵向的设置位置应与接触网支柱、声屏障基础、线间集水井、沉降和位移观测设备等统筹协调,避免相互干扰.电缆井与支挡结构物沿线路横向有干扰时,可调整电缆井的横向位置，但应保证电缆井位于砟脚以外. 4.模板安装1） 、路桥过渡电缆井内净尺寸为220cm120cm84.1cm（长宽深）,壁厚20cm，井内共4个镀锌挂钩，其中通信信号挂钩和电力电缆挂钩各2个。相同的两个通信信号线缆挂钩或电力电缆挂钩不应处在同一个平面上，1号通信信号线缆挂钩和1号电力电缆挂钩高于井底0.3m,2号通信信号线缆挂钩和2号电力电缆挂钩高于井底0。5m。电缆井靠近桥梁侧预留通信信号槽开口和电力槽开口，通信信号槽开口尺寸为30cm31.2cm(长高)，电力槽开口尺寸为20cm31。2cm（长高），两个槽口间距15cm。电缆井靠近路基侧预留路基电缆槽开口，尺寸为60cm30cm(长高），槽口具体设置位置见图2、图3。 图2、靠桥梁侧预留槽口设置图 图3、靠近路基侧预留槽口设置图 2） 、基底先铺筑10cm厚C25混凝土后再安装模板，外模板全部采用定型钢模，内模板采用木模拼接,接缝必须保持在一条直线，接缝必须严密不漏浆，钢模板使用前必须打磨，除锈，刷模板漆。3） 、镀锌挂钩设置的位置内模板应预先切割好开口以便预埋挂钩，挂钩安装好后切口位置应封堵严密,避免漏浆。 5.浇筑混凝土1）、浇筑混凝土前再次复核各部位结构尺寸是否满足设计要求,检查模板是否稳固，线型是否顺直，检查挂钩设置位置是否满足要求. 2）、混凝土应一次性浇筑成型，浇筑时采用插入式振动棒振捣，混凝土振捣合格的标志为停止下沉、表面泛浆，混凝土初凝后再进行收面。 6。混凝土养生 混凝土养护采用现场草袋或土工布覆盖撒水养护，养护时间不少于7天。四、注意事项1.电缆井开口与电缆槽连接处内侧应采用M10水泥砂浆顺接抹平，以防棱角划伤线缆，连接错开处应采用M10水泥砂浆封堵，以防鼠类进入。2.为保证排水要求,每个电缆井底部在靠近路堤或路堑边坡侧设两个80mmPVC管泄水孔，泄水孔内埋设镀锌铁丝网以防鼠类等小动物进入，铁丝网安装位置应准确。3.本交底不详之处请参照相关图纸、标准及规范办理。五、质量保证措施1.强化质量意识，认真贯彻落实“质量第一”的方针，严格按设计图纸，客运专线路基施工规范要求组织施工，把创优工作贯彻到施工生产全过程，确保工程质量.2.建立健全各级全面质量管理与质量保证体系。成立以项目经理为首的全面质量管理领导小组，积极开展全面质量活动,并根据施工中的难点和工艺要求，对出现的缺点和通病,制定有效防范措施，提高工程质量水平。3。强化工程管理，落实技术责任制，制定有针对性的专项施工方案,认真做好技术交底。4.做好工程测量、试验及复核工作，严格执行测量双检和复核制度,确保路基中线,路基标高，大桥的中线与标高等测量项目符合设计要求，并填制相应的竣工表格。5.特殊工种人员均需持证上岗，并接受岗前培训教育。6.严格执行“三检”制度，即自检、互检、交接检，上道工序不合格决不准进行下道工序的施工，自检合格后，报监理工程师进行抽检，抽检合格后方可进行下道工序施工。六、安全保证措施1.路堑开挖时经常检查坡面的稳定.每天开工前、收工前将对坡面、坡顶附近进行观测,如发现有裂缝和塌方的迹象或有危石时，立即处理。凡不能处理且对施工安全有威胁时,暂停施工，并报告处理。2。路堑开挖自上而下，防止开挖不当造成坍塌、边坡不稳，杜绝掏底开挖、放大炮。3.开挖作业应与装、运作业面相互错开，严禁上下重叠作业.4.路堑开挖放炮后，发现瞎炮、残药、雷管等立即报告，由爆破人员处理.5。做好施工中的机械设备组织指挥，保证道路畅通，防止发生机械碰撞及翻车事故。6。路堑上方布置临时设施时，距坡顶线保留一定安全距离，距边坡线3m范围内硬化，并设坡顶截、排水沟，大型施工车辆不得靠近坡顶线行驶，以免边坡局部集中受力失稳.7。按指定地点弃土，保证弃土堆的自身稳定，防止弃土对农田、河道的污染,并采取有利于复耕的措施。七、环境保证措施为加强环境保护，避免施工时影响环境保护，我们将成立相应的环境保护组织机构，采取一定的环境保护措施，把环保贯穿于施工的全过程.严格遵守国家环保部门和本工程的有关规定,采取必要的防治措施以消除因施工因素造成的环境污染。1.组织施工人员学习环保知识，加强环保意识,保持清洁、控制扬尘、杜绝撒漏材料，使大家认识到环境保护的重要性和必要性。2。认真贯彻各级政府的环境保护方针、政策、法令。3。文明施工现场，对场地废料、土石方的废方处理，按设计要求、监理工程师指定地点处理。施工中及时完善施工排水系统，防止水土流失，尽量减少对周围自然环境的影响和破坏.4。采取有效的技术手段和管理措施将施工机械和运输车辆的噪音控制到最低程度,为保护施工人员健康，经常保养机械，使噪音降低到最低限。八、水土保证措施1。认真执行水污染防治法、水土保持法、森林法等有关法律规定。2。施工垃圾必须运至指定地点；施工完毕后取弃土场及时平整，并做必要的防护，避免水土流失;施工临时场地、便道使用完毕后恢复原状。3.水土保持的原则：重规划、少占地、少开挖，多利用、少弃碴、快恢复，严管理、少流失。4.遵守国家和地方有关水土保持的规定,采取必要措施防止施工中的燃料、油、沥青、污水、废料和垃圾等有害物质对河流、湖泊、池塘和水库的污染. 接底单位及签字接底单位负 责 人接底项目日 期接 底 者 签 字顺号姓名职务或职名身份证号码电话号码
