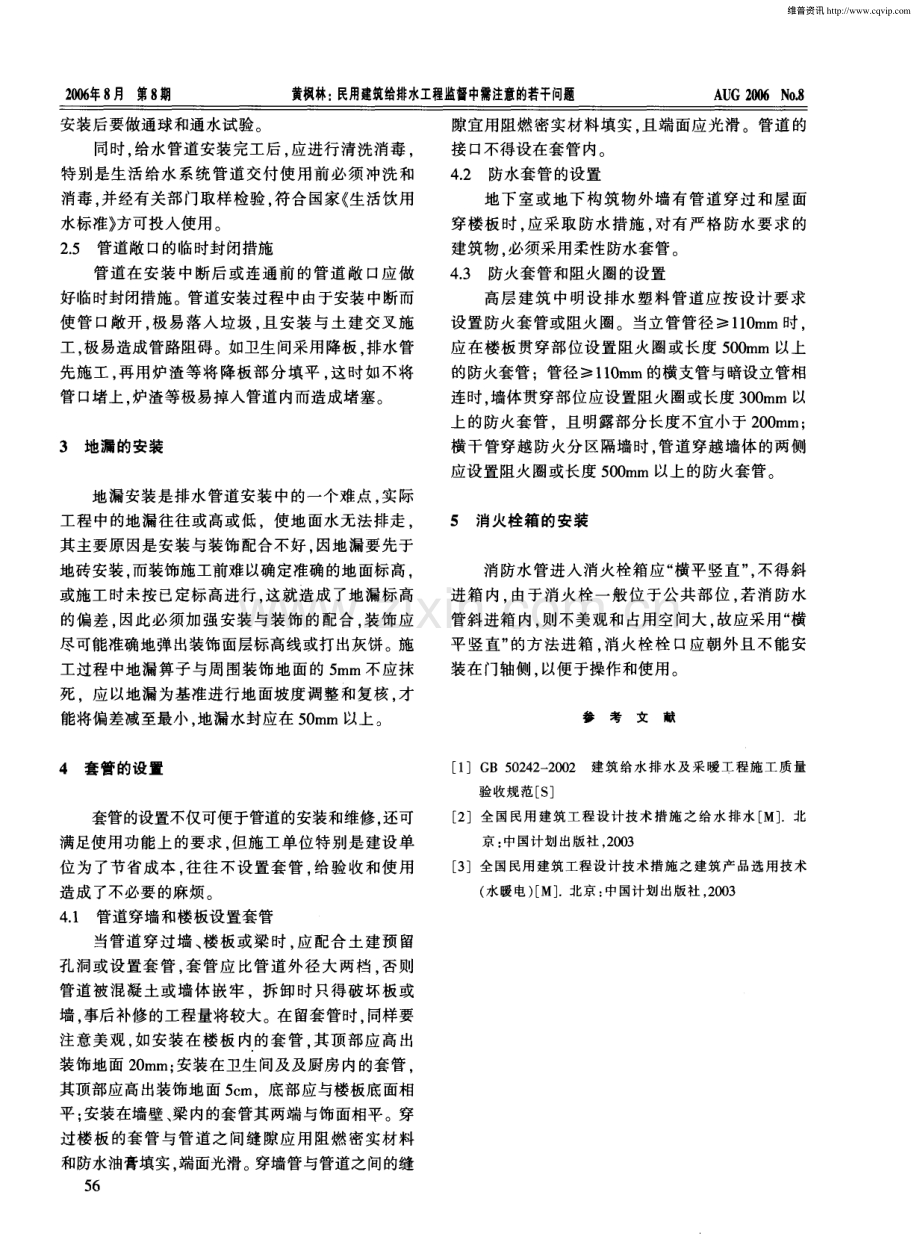

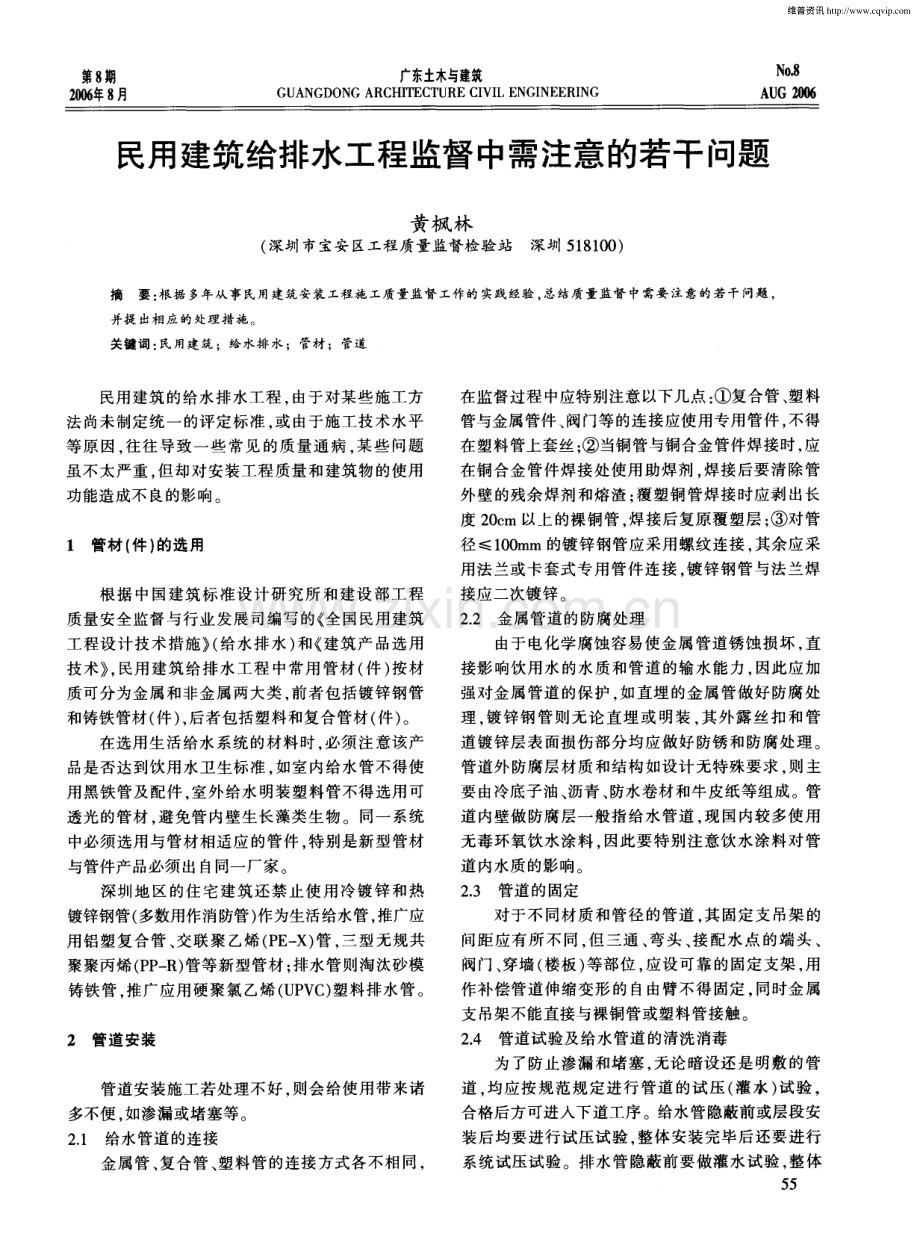

第8 期 2 0 0 6 年8 月 广东土 木与建 筑 GUANGDONG ARCHI T E CT URE C I VI L E NGI NE E RI NG N O 8 A U G 2 0 0 6 民用建筑给排水工程监督中需注意的若干问题 黄枫 林 ( 深圳 市宝安 区工程 质 量监督 检验 站 深 圳 5 1 8 1 0 0 ) 摘要 ： 根 据多年从 事民用建筑安装 工程施 工质量监督工作的 实践经验 ， 总结质量监督 中需要 注意 的若干 问题 ， 并提 出相应的处理措施。 关键词 ： 民用建 筑；给水排 水；管材 ；管道 民用建筑 的给水排水工程 ， 由于对某些施工方 法尚未制定统一 的评定标准 ， 或 由于施工技术水平 等原因 ， 往往导致一些常见 的质量通病 ， 某些问题 虽不太严重 ， 但却对安装工程质量和建筑物的使用 功能造成不 良的影响。 1 管材 ( 件 ) 的选用 根据 中国建筑标 准设计研 究所和建设 部工程 质量安全监督 与行业发展 司编写 的 全国民用建筑 工程设计技术措施 ( 给水排 水) 和 建筑产 品选用 技术 ， 民用建筑 给排 水工程 中常用管材( 件 ) 按材 质可分为金属 和非金属两大类 ， 前者包括镀锌钢管 和铸铁管材( 件) ， 后者包括塑料和复合管材 ( 件) 。 在选用生活给水 系统的材料时 ， 必须注意该产 品是否达到饮用水卫生标准 ， 如室内给水管不得使 用黑铁管及配件 室外给水明装塑料管不得选用可 透光的管材 ， 避免管 内壁生长藻类生 物。同一系统 中必须选用与管材相适应 的管件 ， 特 别是新型管材 与管件产品必须 出自同一厂家。 深圳地区的住宅建筑还禁止使用冷镀锌和热 镀锌钢管( 多数用作消防管) 作为生活给水管， 推广应 用铝塑复合管 、 交联 聚乙烯 ( P E X) 管 ， 三型无规共 聚聚丙烯( P P R) 管等新型管材 ； 排水管则淘汰砂模 铸铁 管 ， 推广应用硬聚氯乙烯 ( U P V C) 塑料排水管 。 2管道安装 管道安装施工若处理不好 ， 则会给使用带来诸 多不便 ， 如渗漏或堵塞等。 2 1 给水管道的连接 金属管 、 复合管 、 塑料管的连接方式各不相同， 在监督过程中应特别注意以下几点： 复合管、 塑料 管与金属管件 、 阀门等的连接应使用专用管件 ， 不得 在塑料管上套丝； 当铜管与铜合金管件焊接时， 应 在铜合金管件焊接处使用助焊剂 ， 焊接后要清除管 外壁的残余焊剂和熔渣 ： 覆塑铜管焊接时应剥 出长 度 2 0 c m以上的裸铜管， 焊接后复原覆塑层； 对管 径 1 0 0 mm的镀锌 钢管应采用螺纹连接 ， 其余应采 用法兰或卡套式专用管件连接 ， 镀锌钢管与法兰焊 接应二次镀锌 2 2 金属管道的防腐处理 由于电化学腐蚀容易使金属管道锈蚀损坏 ， 直 接影响饮用水 的水质和管道的输水能力 ， 因此应加 强对金属管道的保护 如直埋 的金属管做好 防腐处 理 镀锌钢管则无论直埋或 明装 其外露 丝扣和管 道镀锌层表面损伤部分均应做好防锈和防腐处理 。 管道外防腐层材质和结构如设计无特殊要求 ， 则主 要由冷底子油 、 沥青 、 防水卷材和牛皮纸等组成。管 道 内壁做防腐层一般指给水管道 ， 现 国内较多使用 无毒环氧饮水涂料 ， 因此要特别注意饮水涂料对管 道 内水质的影响。 2 3 管道的固定 对于不 同材质和管径 的管道 ， 其 固定支吊架 的 间距应有所不 同， 但三通 、 弯头 、 接 配水点 的端头 、 阀门、 穿墙 ( 楼板 ) 等部位 ， 应设可靠的固定支架 ， 用 作补偿管道伸缩变形的 自由臂不得固定 ， 同时金属 支吊架不能直接与裸铜管或塑料管接触。 2 4 管道试验及给水管道 的清洗消毒 为 了防止渗漏和堵塞 ， 无论暗设还是 明敷 的管 道 。 均应按规范规定进行管道 的试压 ( 灌水 ) 试验 ， 合格后方可进入下道工序 。给水管隐蔽前或层段安 装后均要进行试压试验 整体安装完毕后还要进行 系统试压试验。排水管隐蔽前要做灌水试验 ， 整 体 55 维普资讯 http:/ 2 0 0 6 年8 月 第8 期 黄 枫林： 民用 建筑 给排水 工程监督中 需注 意的若 干问 题 A U G 2 O 0 6 N o 8 安装后要做通球和通水试验。 同时 ， 给水管道安装完工后 ， 应进行清洗消毒 ， 特别是生活 给水系统管道交付使用前必须 冲洗和 消毒 ， 并经有关部门取样检验 ， 符合国家 生活饮用 水标准 方可投入使用。 2 5 管道敞口的临时封闭措施 管道在安装 中断后或连通前 的管道敞 口应做 好临时封闭措施。管道安装过程中由于安装中断而 使管 口敞开 ， 极易落入垃圾 ， 且安装与土建交叉施 工 。 极易造成管路阻碍。如卫生间采用降板 排水管 先施工 ， 再用炉渣等将降板部分 填平 ， 这时如不将 管 口堵上 。 炉渣等极易掉入管道内而造成堵塞。 3 地漏的安装 地漏安装是排水管道安装 中的一个难点 。 实际 工程 中的地漏往往或高或低。使地面水无法排走 。 其主要原 因是安装与装饰 配合不好 。 因地漏要先于 地砖安装 而装饰施工前难以确定准确的地面标高 或施工时未按 已定标高进行 。 这就造成 了地漏标高 的偏差 。 因此必须加强安装 与装饰 的配合 装 饰应 尽可能准确地弹出装饰面层标高线或打出灰饼。施 工过程中地漏算子与周 围装饰地面的 5 mm不应抹 死 应以地漏为基准进行地面坡度调整和复核 。 才 能将偏差减至最小 。 地漏水封应在 5 0 m m以上。 4 套管的设置 套管的设置不仅可便于管道的安装和维修 。 还可 满足使用功能上 的要求 但施工单位特别是建设单 位为了节省成本 往往不设置套 管 给验收和使用 造成了不必要 的麻烦。 4 1 管道穿墙和楼板设置套管 当管道穿过墙 、 楼板或梁 时 。 应配合土建预 留 孔洞或设置套管 ， 套管应 比管道外径大两档 否则 管道被混凝土或墙 体嵌 牢 。拆卸 时只得破坏板或 墙 ， 事后补修的工程量将较大。在 留套管时。 同样要 注意美观 ， 如安装 在楼板 内的套 管 其顶部应高出 装饰地面 2 0 mm； 安装在卫生间及及厨房内的套管 。 其顶部应高出装饰地面 5 c m。底部应与楼板底面相 平； 安装在墙壁 、 梁 内的套管其两端与饰面相平。穿 过楼板的套管与管道之间缝隙应用 阻燃密实材料 和防水油膏填实 。 端面光滑。 穿墙管与管道之间的缝 5 6 隙宜用阻燃密实材料填实 。 且端面应光滑 。管道 的 接 口不得设在套管内。 4 2 防水套管的设置 地下室或地下 构筑物外墙有管道穿过和屋 面 穿楼板时 ， 应采取防水措施 ， 对有严格 防水要求 的 建筑物。 必须采用柔性防水套管。 4 3 防火套管和阻火圈的设置 高层建筑 中明设排水塑料管道应按设计 要求 设置防火套管或阻火圈。当立管管径 1 1 0 mm时 ， 应在楼板贯穿部位设置阻火圈或长度 5 0 0 m m 以上 的防火套管 ；管径l 1 0 mm的横支管与暗设立管相 连时 墙体贯穿部位应设置阻火 圈或长度 3 0 0 m m 以 上的防火套管 。且明露部分长度不宜小于 2 0 0 m m； 横干管穿越防火分区隔墙时 。 管道穿越墙体的两侧 应设置阻火圈或长度 5 0 0 mm以上的防火套管。 5 消火栓箱的安装 消防水管进入消火栓箱应“ 横平竖直” 。 不得斜 进箱 内， 由于消火栓一般位于公共部位 ， 若消防水 管斜进箱 内， 则不美观和占用空间大 ， 故应采用“ 横 平竖直” 的方法进箱 消火栓栓 口应朝外且不能安 装在 门轴侧 。 以便于操作和使用。 参考文献 1 G B 5 0 2 4 2 2 0 0 2 建筑 给水排水 及采 暧工程施 工质量 验收规范 S 2 全 国民用 建筑工程 设计技术 措施 之 给水排 水 M 北 京 ： 中国计划 出版社 ， 2 0 o 3 3 全国 民用建筑 工程设 计技术措 施之建筑 产品选用 技术 ( 水 暖电) M 北京 ： 中国计划 出版社 ， 2 0 0 3 维普资讯 http:/
