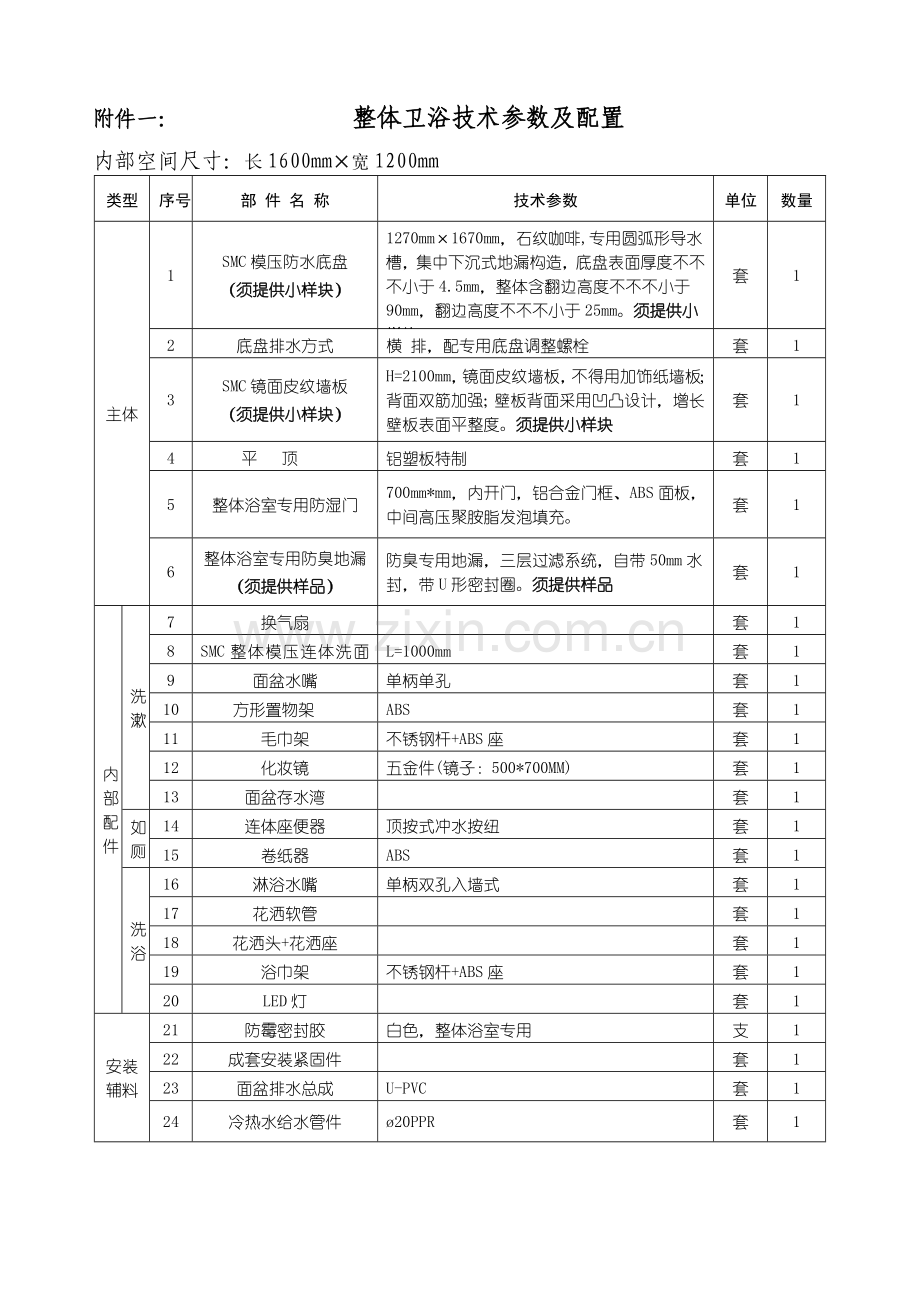

附件一： 整体卫浴技术参数及配置
内部空间尺寸：长1600mm×宽1200mm
类型
序号
部 件 名 称
技术参数
单位
数量
主体
1
SMC模压防水底盘
（须提供小样块）
1270mm×1670mm，石纹咖啡,专用圆弧形导水槽，集中下沉式地漏构造，底盘表面厚度不不不小于4.5mm，整体含翻边高度不不不小于90mm，翻边高度不不不小于25mm。须提供小样块
套
1
2
底盘排水方式
横 排，配专用底盘调整螺栓
套
1
3
SMC镜面皮纹墙板
（须提供小样块）
H=2100mm，镜面皮纹墙板，不得用加饰纸墙板；背面双筋加强；壁板背面采用凹凸设计，增长壁板表面平整度。须提供小样块
套
1
4
平 顶
铝塑板特制
套
1
5
整体浴室专用防湿门
700mm*mm，内开门，铝合金门框、ABS面板，中间高压聚胺脂发泡填充。
套
1
6
整体浴室专用防臭地漏
（须提供样品）
防臭专用地漏，三层过滤系统，自带50mm水封，带U形密封圈。须提供样品
套
1
内部配件
洗漱
7
换气扇

套
1
8
SMC整体模压连体洗面台
L=1000mm
套
1
9
面盆水嘴
单柄单孔
套
1
10
方形置物架
ABS
套
1
11
毛巾架
不锈钢杆+ABS座
套
1
12
化妆镜
五金件(镜子：500*700MM)
套
1
13
面盆存水湾

套
1
如厕
14
连体座便器
顶按式冲水按纽
套
1
15
卷纸器
ABS
套
1
洗浴
16
淋浴水嘴
单柄双孔入墙式
套
1
17
花洒软管

套
1
18
花洒头+花洒座

套
1
19
浴巾架
不锈钢杆+ABS座
套
1
20
LED灯

套
1
安装辅料
21
防霉密封胶
白色，整体浴室专用
支
1
22
成套安装紧固件

套
1
23
面盆排水总成
U-PVC
套
1
24
冷热水给水管件
ø20PPR
套
1

附件二：
前期交接波及双方责任划分如下
一、安装前采购人责任：
1、安装进场前，负责按照整体浴室平面设计安装尺寸进行卫生间地面找平，如下XLBU1216型号为例：预留安装空间为长1750 ×宽 1350 ×高2500㎜，地面水平误差不不小于±5mm，保证安装尺寸空间，安装通道顺畅，保证整体浴室安装空间地面无垃圾。
2、负责按照供应商整体浴室设计规定进行楼面开孔，一般有洗面盆排水孔、座便器排污孔、湿区地漏孔、干区小地漏孔以及换气扇排风孔。采购人需在排风立管上预留排风口，距地面高2500mm以上，直径100mm。
3、横排所需下水材料由采购人提供，并负责做好排污立管并预留ø110mm或ø75mmU-PVC承插口，供应商将座便器排污、地漏、面盆排水管汇总到一根管后与采购人排污立管对接。采购人需提供应供应商排污立管位置以及立管承插口高度，以确定排污支管走向及接驳口管底高度。采购人需提前确定，并及时告知供应商。
4、提供二间有关锁功能房间供供应商安装时保管整体浴室有关设施，如采购人未提供有关锁房间保管整体浴室重要部件，如有丢失，由采购人承担部件丢失损失。
安装中采购人责任：
1、负责将整体浴室下水管、冷热水给水管、排气管、电源等重要设施按设计规定布局到位，等整体浴室主体安装完毕后，供应商冷、热水上水管采用ø20mmPPR管(一般三根冷水管、两根热水管)，均接到高出整体浴室墙板以上150mm位置，采购人负责平行接管及与冷、热水上水立管对接。完毕整体浴室收口工作。
2、采购人需在卫生间外墙上安装两联开关，预留两路控制线（分别控制照明灯及排风扇）。采购人将线管及线盒布到整体浴室正投影中部2500mm高度，负责穿电线并留线1500mm；供应商负责对接。假如采购人整体浴室配置上需要插座，则采购人要预留一路插座电源，将线管及线盒布到整体浴室正投影中部2500mm高度，负责穿电线并留线1500mm；供应商负责对接。
3、整体浴室主体安装完毕，如整体浴室采用下层排水方式（直排），所需下水材料由采购人承担，下层排水支管、存水弯及与排水立管对接均由采购人负责。
注：为以便采购人施工，以上工作一般与供应商现场整体浴室主体安装基本同步，即供应商主体安装一层，采购人便将整体浴室上、下水接一层。如采购人施工方未及时配合，供应商将先安装天花。
4、负责免费提供供应商安装所需水、电或运送等必要条件。
安装完毕后采购人责任：
1、供应商分主体安装竣工、所有设施安装竣工二个程序安装，采购人接到验收告知后必须在三日内进行验收，否则视为同意或验收合格，并承担零配件丢失及产品损坏责任。
2、 采购人负责提供整体浴室验收一切配合条件。如因采购人现场水、电等原因无法到达水电验收条件，则由采购人负责。（如规定水电到位后再验收，二次验收有关差旅费由采购人负责。）
3、 负责整体浴室墙板背面后续装修，负责装修门套（门及门框由供应商配），整体浴室安装门框容许有1CM左右误差）、门坎装修收口（整体浴室安装直排抬高10CM左右，横排抬高20CM）等工作。
4、安装完毕后，如采购人认为需要，则由采购人自行进行洞口补洞。
二、供应商责任：
1、负责安装现场勘测，提供安装施工方案，指导顾客做安装前准备工作。
2、在采购人完毕安装前期准备工作基础上，准时完毕整体浴室安装，在采购人提供水电到位状况下，进行水电调试，到达验收原则。
3、安装期间，负责整体浴室设备保管，但如因施工现场发生火灾、房屋倒塌等非供应商原因给供应商导致重大损失由采购人负责。
4、安装完毕后，及时告知采购人对整体浴室进行验收。
5、负责培训采购人及业主方有关人员整体浴室保养与维护技能。
6、负责在主体到货、且采购人前期准备工作到位后 10 个日历天内完毕整体浴室主体安装工作；在内部配件到货，且采购人具有内部配件安装条件后 15 个日历天内完毕内部配件安装工作。
三、保修及售后服务：
供应商对提供应采购人产品，自安装完毕验收合格之日起（见保修单），免费保修一年，终身维修。
四、整体浴室安装竣工验收项目：
竣工验收详细原则：
1、整体浴室与否按照协议规定尺寸、卫生间平面布局图位置安装。
2、整体浴室地盘、墙板、天花、门与否安装到位，固定、接口与否牢固；
3、墙板开孔、地盘开孔与否有误，不能影响卫生间后续施工；
4、整体浴室冷、热水管，换气扇、灯具等设施与否安装到位。
5、安装完毕后整体浴室配件与否与协议所附整体浴室配置清单一致；
6、整体浴室地盘要保证不漏水、不渗水。
7、面盆水嘴、淋浴水嘴冲水试验，面盆下水检查。
8、座便器冲放水试验；
9、地漏通水试验。
10、整体浴室通电检查；

报　　价　　函

采 购 人：安徽省潜山野寨中学

项目名称：安徽省潜山野寨中学整体卫浴间采购

项目编号：QSZBCG—164

供 应 商： （盖单位公章）
　　 年 月 日

询价供应商报价函（格式）

致：安徽省潜山野寨中学
我企业已认真阅读了贵方公布安徽省潜山野寨中学整体卫浴间采购询价函，接受贵方“询价须知”提出各项规定，参与该项目报价。
 一、报价表：
序号
名称
数量
内部空间尺寸
单价（元）
合价（元）
与否响应本询价函“货品参数及规定”
1
整体卫浴间
50套
长×宽
1600×1200MM

合   计
大写

小写

报价阐明：1、本报价含货品所有价款、税费、包装、运送、装卸、安装、调试、技术指导、征询、检测、保险等验收合格交付使用之前发生所有费用以及技术和售后服务等其他各项与之有关所有费；
2、本报价响应安徽省潜山野寨中学整体卫浴间采购询价函所有条款，按附件“整体卫浴技术参数及配置”技术参数、配置、数量规定，合格交付验收前移交使用。
二、工期：35日历天。
三、质量规定
质量规定：符合国家或行业原则。
四、有关证明材料（复印件加盖公章）：
1、法人营业执照（复印件加盖公章）；
2、法定代表人身份证明或授权委托书（原件加盖公章）。
五、联络方式
           联络人：             电话：                 手机号码：
           地址：
供应商名称（盖单位公章）　　　　　　　　
法定代表人或委托代理人（签字）：　
　　　　　　　　　　　　　　　　　　　　　　年    月    日法定代表人身份证明（格式）

供应商名称：
单位性质：
地址：
成立时间： 年 月 日
经营期限：
法定代表人姓名： 　　　　　　　　 性别： 年龄： 职务：

特此证明。

供应商： （盖单位公章）

年 月 日

注：如供应商属个体工商户则不需提供。
授权书（格式）

致：安徽省潜山野寨中学
本授权书申明： （供应商名称） （法人代表姓名、职务）授权本单位 　　 （被授权人姓名、职务）为我方就 　（项目编号）　 号＂（项目全称）＂项目询价活动合法代理人，以我方名义全权处理与该项目询价、签订协议以及协议执行有关一切事务，其法律后果由我方承担。
特此申明。

供应商： （盖单位公章）
法定代表人： （签字）
身份证号码：
委托代理人： （签字）
身份证号码：

年 月 日

注：1、法定代表人和委托代理人必须在授权书上亲笔签名，不得使用印章、签名章或其他电子制版签名。
2、法定代表人签订报价函，仅需提供本内容空白格式。
3、注：如供应商属个体工商户则不需提供。
