轻细骨料内养护混凝土抗冻融和抗盐冻性能.pdf

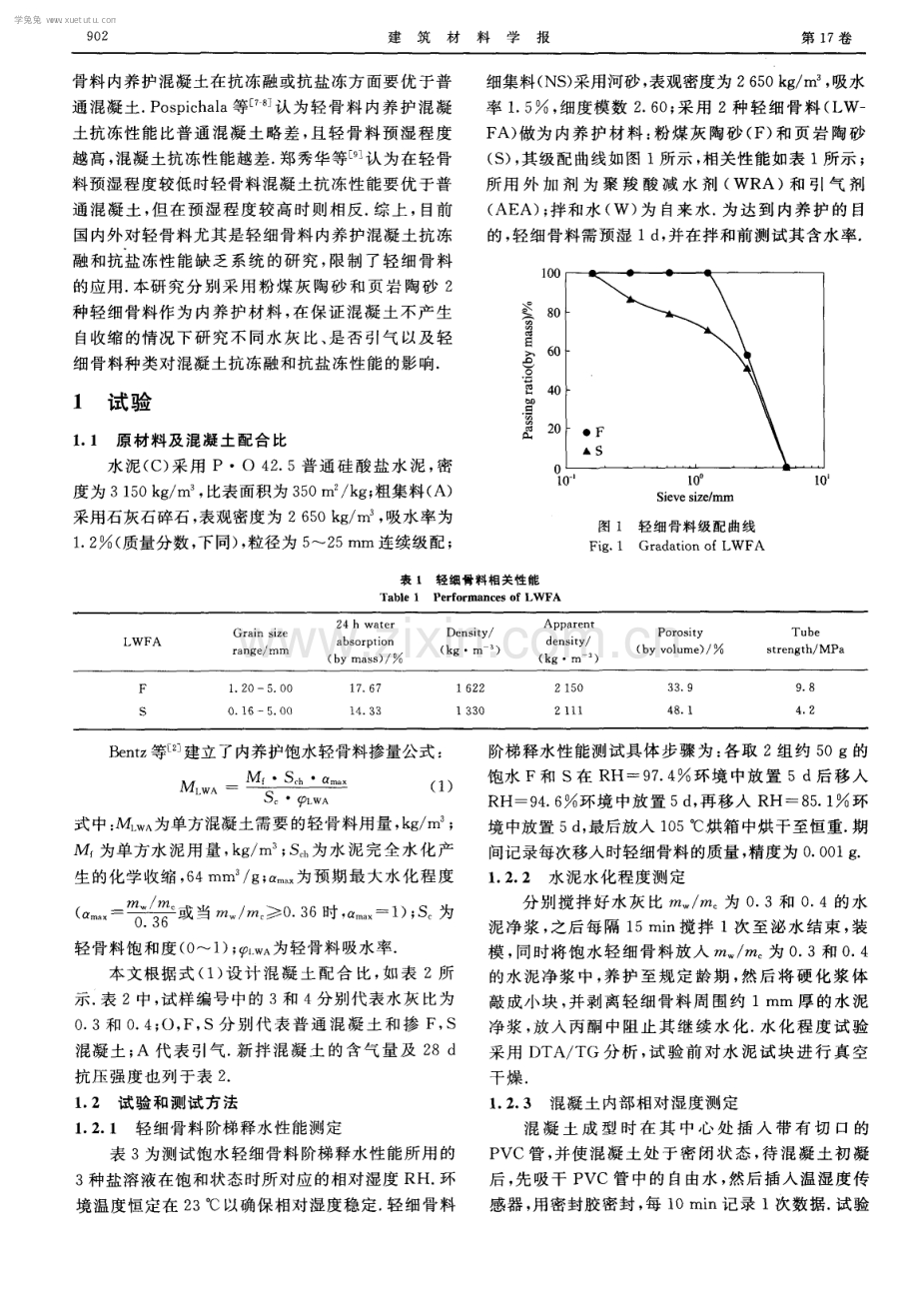

第 1 7卷第 5 期 2 O 1 4年 1 0月 建筑材料学报 J 0URNAL 0F B UI LDI NG M ATE ： RI AI S Vo 1 1 7。 No 5 0c t 。 2 O1 4 文章编号 ： 1 0 0 7 9 6 2 9 ( 2 0 1 4 ) 0 5 0 9 0 1 0 7 轻细骨料 内养护混凝土抗冻融和抗盐冻性能 魏 亚 ， 向 亚 平 ( 1 清华 大学 土木 工程 系 ， 北 京 1 0 0 0 8 4 ； 2 清 华 大学 土 木工程 安 全与 耐久 教育部 重 点实验 室 ， 北 京 1 O O O 8 4 ) 摘 要 ： 采 用粉 煤灰 陶砂 和 页岩 陶砂 为轻 细骨料 ， 研 究 了水灰 比 m m 为 0 4和 0 3 ， 引气 与非 引气 情况下轻细骨料 内养护混凝土与普通混凝土 2 8 d抗冻融和抗盐冻性能 结果表 明： 当水灰比为 0 4 时， 轻细骨料 内养护混凝土抗冻融和抗 盐冻性能明显低 于普通混凝土， 原 因是轻细骨料 内养护混 凝 土 2 8 d饱 水度 明显 大 于普通 混凝 土 ， 但 适 量 引气 可 明显提 高其 抗 冻 融 和抗 盐 冻性 能 ； 当水 灰 比 为 0 3时 ， 轻 细 骨料 内养护 混凝 土抗 冻 融和 抗 盐冻性 能较好 ， 无需 引气 ； 同等 条件 下 ， 轻 细 骨料 筒压 强度 越 高 ， 对 应 混凝 土抗 冻融 和抗 盐 冻性 能越好 关键 词 ：混凝 土 ；轻 细骨料 ；内养 护 ；冻 融 ；盐 冻 中 图分类 号 ： TU5 2 8 2 文献 标 志码 ： A d o i ： 1 0 3 9 6 9 j i s s n 1 0 0 7 9 6 2 9 2 0 1 4 0 5 0 2 5 Fr e e z e - Tha w Re s i s t a n c e a nd I n t e r na l Cu r i n g Co n c r e t e wi t h Sa l t S c a l i ng Re s i s t a nc e o f Li g h t we i g ht Fi n e Ag g r e g a t e W E Ya 。XI A NG Yapi n g ， 。 ( 1 De p a r t me n t o f Ci v i l En g i n e e r i n g，Ts i n g hu a Un i v e r s i t y ，Be ij i n g 1 0 0 0 8 4 ，C h i n a ；2 Ke y La b o r a t o r y o f Ci v i l E n g i n e e r i n g S a f e t y a n d Du r a b i l i t y o f C h i n a Ed u c a t i o n Mi n i s t r y，Ts i n g h u a Un i v e r s i t y，Be ij i n g 1 0 0 0 8 4 ，C h i n a ) Abs t r a c t ：Si nt e r e d f l y a s h a nd e x pa nde d s ha l e w e r e e mpl o ye d as l i g ht we i gh t f i n e a g gr e ga t e s i n t o i nt e r n a l c u r i n g c o nc r e t e 2 8 一 d a y a g e f r e e z e t ha w r e s i s t a nc e a nd s a l t s c a l i n g r e s i s t a n c e o f no r ma l c on c r e t e a n d i nt e r na l c ur i ng c o nc r e t e we r e i nv e s t i g a t e d a t wa t e r c e me n t r a t i o s ( by ma s s )o f 0 3 a n d 0 4 wi t h a n d wi t ho ut a i r e n t r a i nme nt Exp e r i me nt a l r e s ul t s s ho w t h a t a t wa t e r c e me n t r a t i o o f 0 4，i n t e r na l c ur i n g c o nc r e t e w i t h l i g h t we i g h t f i n e a g g r e g a t e e x h i b i t s i n f e r i o r f r e e z e - t h a w r e s i s t a n c e a n d s a l t s c a l i n g r e s i s t a n c e t h a n t h a t o f n or ma l c on c r e t e The r e a s o n i s t ha t t h e i ni t i a l d e g r e e o f s a t u r a t i o n i n t he i n t e r i o r o f i n t e r na l c ur i n g c on c r e t e wi t h l i gh t we i g ht f i n e a gg r e g a t e i s c l e a r l y g r e a t e r t ha n t ha t o f n or ma l c o n c r e t e Ad di t i o n o f s ui t a bl e a m o un t o f a i r e n t r a i n m e nt c a n i m p r ov e t he f r e e z e t ha w r e s i s t a nc e a nd s a l t s c a l i ng r e s i s t a nc e o f i nt e r n a l C U r i ng c o nc r e t e wi t h l i g ht we i ght f i ne a g gr e g a t e At wa t e r c e me nt r a t i o of 0 3，i n t e r na l c ur i ng c o nc r e t e wi t h l i ght we i g ht f i ne a gg r e ga t e de m o ns t r a t e s s t r o ng f r e e z e - t ha w r e s i s t a nc e a n d s a l t s c a l i n g r e s i s t a nc e wi t h ou t a i r e nt r a i nme nt I n t he s a m e c o nd i t i o n，t h e hi g he r t he t ube s t r e ng t h o f l i g ht we i g ht f i ne a gg r e g a t e，t h e be t t e r t h e c o r r e s p on di n g f r e e z e t ha w r e s i s t a nc e a nd s a l t s c a l i ng r e s i s t a n c e o f i nt e r n a l c ur i n g c o nc r e t e Ke y wo r d s：c onc r e t e；l i gh t we i g ht f i n e a gg r e g a t e；i nt e r n a l c ur i n g；f r e e z e t ha w ；s a l t s c a l i ng 高 性能 混 凝 土采 用 低 水 胶 比 、 高 效 减 水 剂 和 各 种 矿物 外加 剂 ， 其 早期 自收缩 明显 ， 易 引起 混凝 土 开 裂 ， 并且传 统 的养 护方 法很 难达 到 良好 的养护 效 果 为此 ， 国 内外 学 者采 用掺 人饱水 轻 骨料 来减 少 混凝土 自收缩 ， 但关于其对混凝土抗冻融和抗盐 冻 性 能 的影 响有 不 同 观 点 C u s s o n等 认 为 轻 细 收稿 日期 ： 2 0 1 3 - 0 7 0 1 ；修订 日期 ： 2 0 1 3 1 0 2 3 基金项 目： 交通 运输部 西部交通 科技 项 目( 2 0 1 1 3 1 8 2 3 7 1 0 ) ； 云南省交通厅科技项 目( 云交科 2 0 1 3 ( A) 0 6 ) 第 一作 者： 魏亚 ( 1 9 7 6 一 ) ， 女， 河南驻 马店人 ， 清华大学副教 授 ， 博士生 导师 ， 博士 E ma i l ： y a we i ma i l t s i n g h u a e d u c n 学兔兔 w w w .x u e t u t u .c o m 9 O 2 建筑材料学报 第 1 7 卷 骨料 内养护 混凝 土在抗 冻融 或抗盐 冻方 面要 优 于普 通混凝土 P o s p i c h a l a 等 7 剐认为轻骨料 内养护混凝 土抗 冻性 能 比普通 混 凝 土 略差 ， 且 轻 骨 料 预湿 程 度 越高 ， 混凝 土抗 冻性能 越差 郑 秀华等 认为 在轻 骨 料预 湿程度 较低 时轻 骨料混凝 土抗 冻性 能要 优 于普 通混凝土 ， 但在预湿程度较高时则相反 综上 ， 目前 国内外对 轻骨料 尤其 是轻 细骨料 内养 护混凝 土抗 冻 融和抗盐冻性能缺乏系统 的研究 ， 限制 了轻细骨料 的应 用 本研 究 分 别采 用 粉 煤 灰 陶 砂 和 页 岩 陶 砂 2 种轻细骨料作为内养护材料 ， 在保证混凝土不产生 自收缩 的情况 下 研究 不 同水 灰 比 、 是 否 引 气 以及 轻 细 骨料种 类对 混凝 土抗冻 融和 抗盐冻 性 能的影 响 1 试 验 1 1 原 材料 及混凝 土 配合 比 水 泥 ( C) 采 用 P 0 4 2 5普 通 硅 酸盐 水 泥 ， 密 度 为 3 1 5 0 k g ma ， 比表面积 为 3 5 0 IT I ； 粗集料 ( A) 采用石灰石碎石 ， 表观密度为 2 6 5 0 k g m3 ， 吸水率为 1 2 ( 质量分数 ， 下同) ， 粒径为 5 2 5 mm连续级 配 ； 细集料( NS ) 采用河砂 ， 表观密度为 2 6 5 0 k g m 3 ， 吸水 率 1 5 ， 细度模数 2 6 0 ； 采用 2种轻细骨料 ( L w F A) 做为内养护材料 ： 粉煤灰 陶砂 ( F ) 和页岩陶砂 ( S ) ， 其 级 配 曲线 如 图 1所示 ， 相关性 能如 表 1 所 示 ； 所 用 外 加 剂 为 聚 羧 酸 减 水 剂 ( WR A) 和 引 气 剂 ( A E A) ； 拌和 水 ( w ) 为 自来 水 为达 到 内养 护 的 目 的， 轻细骨料需预湿 1 d ， 并在拌和前测试其含水率 耋 銎 目 富 童 盘 嚣 表 1 轻细骨料相 关性能 Ta b l e 1 Pe r f o r ma n c e s o f LW F A 图 1 轻细骨料级配曲线 F i g 1 Gr a d a t i o n o f LW FA B e n t z 等嘲建立了内养护饱水轻骨料掺量公式： M L w 一 二 ( 1) c I W A 式 中 ： M w 为单方 混凝 土需要 的轻 骨料用 量 ， k g m 。 ； Mf 为单方水泥用量 ， k g m。 ； S 为水泥完全水化产 生 的化学 收缩 ， 6 4 I T l m。 g ； a 为预 期 最 大水 化 程度 ( 口 m 觚： 或 当 w 0 3 6时 ， a 一1 ) ； S 为 U o U 轻 骨料饱 和度 ( 0 1 ) ； 饥 为轻骨 料吸水 率 本文根据式 ( 1 ) 设 计混凝土配合 比， 如表 2所 示 表 2中 ， 试 样 编号 中的 3和 4分别 代表 水灰 比为 0 3和 0 4 ； O， F， S分别代 表普通混凝土和掺 F， S 混凝土； A代表引气 新拌混凝 土的含气量及 2 8 d 抗 压强 度也 列 于表 2 1 2试 验 和测试 方 法 l1 2 1 轻 细骨料 阶梯 释水 性能测 定 表 3为测试 饱水 轻细 骨料 阶梯释水 性 能所用 的 3种盐溶 液 在饱 和状态 时所对 应 的相对 湿度 RH 环 境温度恒定在 2 3以确保相对湿度稳定 轻细骨料 阶梯释水性能测试具体步骤为： 各取 2组约 5 0 g的 饱水 F和 S在 R H一9 7 4 9 6 环 境 中放 置 5 d后 移 人 R H一9 4 6 oA环 境 中放 置 5 d ， 再 移人 R H一8 5 1 环 境中放置 5 d ， 最后放入 1 0 5烘箱中烘干至恒重 期 间记 录每次移人 时轻 细骨料 的质量 ， 精度 为 0 0 0 1 g 1 2 2 水泥 水化程 度测 定 分别搅拌好水灰 比 m m 为 0 3和 0 4的水 泥净浆 ， 之后 每隔 1 5 mi n搅拌 1次至泌水结束 ， 装 模 ， 同时将 饱 水轻 细 骨料 放 人 m 为 0 3和 0 4 的水 泥 净浆 中 ， 养 护 至 规 定 龄 期 ， 然 后 将 硬 化浆 体 敲 成小 块 ， 并 剥 离轻 细 骨料 周 围约 1 mm 厚 的 水 泥 净 浆 ， 放人 丙 酮 中 阻止 其 继 续 水 化 水 化 程 度 试 验 采用 D TA T G分析 ， 试验 前对水泥试块进 行真空 干 燥 1 2 3 混 凝 土 内部 相对湿 度测 定 混 凝 土 成 型 时 在 其 中 心 处 插 入 带 有 切 口 的 P VC管， 并使混凝土处于密闭状态 ， 待混凝土初凝 后 ， 先吸干 P VC管中的自由水 ， 然后插入温湿度传 感 器 ， 用 密封 胶密封 ， 每 1 0 mi n记 录 1次 数据 试 验 学兔兔 w w w .x u e t u t u .c o m 第 5 期 魏 亚 ， 等 ： 轻 细骨料内养护混凝土抗冻融和抗盐冻性能 9 0 3 表 3 测试轻细骨料阶梯释水性能所用的 3种 饱和盐溶液相对湿度 ( 2 3) T a b l e 3 RH o f 3 k i n d s o f s a t u r a t e d s a l t s o l u t i o n f o r s t e p s h a p e d r e l e a s i n g wa t e r p e r f o r ma n c e t e s t for L WF A( 2 3 】 所用的湿度传感器误差为3 ， 使用前先用饱和盐 溶液进行标定 1 2 4 混凝 土薄 片等 温脱 附试 验 待混 凝 土养 护 到 2 8 d龄 期 时 ， 用 切 割 机 将 高 2 0 0 mm， 直 径 1 0 0 I n m 的混 凝 土 试 块 切 割 成 1 8个 2 3 mi t t 厚 的薄 片 ， 之后 进 行 真 空 饱 水 试 验 每组 取 2 个 薄 片共 9组 分别放 置 于表 4所示 的 9种 相对 湿度 的饱 和盐溶 液 环境 中 ， 待 其质量 达 到平 衡后 ， 取 出放人 6 O烘箱 中烘干 至恒 重 ， 期 间 每 隔 5 d记 录 1 次 混凝 土薄 片 质 量 ， 精 度 为 0 0 0 l g ， 得 到 其 饱 水 表 4 混凝 土薄 片等温脱 附试验所用 的 9种饱和盐溶液相对湿度( 2 3) T a b l e 4 RH o f 9 k i n d s o f s a t u r a t e d s a l t s o l u t i o n f o r c o n c r e t e i s o t h e r ma l s t r i p p i n g t e s t f 2 3 ) 度试 验结 果 1 2 5 混凝 土冻 融及 盐冻 试 验 冻 融 试 验参 照 J TG E 3 0 - 2 0 0 5 ( ( 公 路 工 程水 泥 及 水 泥 混 凝 土 试验 规 程 中 的“ 水 泥 混 凝 土 抗 冻 性 试 验 方 法 ( 快 冻 法 ) ” 进 行 ， 试 件 为 1 0 0 mm 1 0 0 mi l l 4 0 0 1 T i m 的棱 柱 体 盐 冻 试 验 采 用 杨 全 兵 等 。 提出的方法 盐冻混凝土短柱试件高 7 5 mm， 直 径 2 4 4 mm 试 件 标 准 养 护 2 8 d后 取 出 ， 待 试 件 表面干燥后 ， 在试件侧面涂抹 环氧树脂 ， 将试 件放 人 盐 冻试 验 机 内进 行 混 凝 土 盐 冻 试 验 盐 冻 试 验 介 质 采用 质 量 分 数 为 4 的 Na C 1 溶 液 混 凝 土 成 型面为吸水 面， 水 面高 出成型 面约 5 mm 冻 融过 程 在 ( 一2 0 2 ) 下 冻 3 h ， 在 ( 2 0 4 - 5 ) 空 气 中 融 3 h ， 冷冻速率约为 0 5 mi n 每 5次循 环对试 件进行 1次剥落量测试 经过 3 O次循环 ， 当剥落量 小 于 1 0 k g m。时 ， 认 为 该 试 件 的 抗 盐 冻 性 能 合 格 剥 落 量 按下 式 计 算 ： 一 mn ( 2 ) 0 式中 ： 为经 次冻融循环后试件的单位面积剥落量 ， k g m 2 ； y r t 为 经 次 冻 融 循 环 后试 件 的剥 落 质 量 ， k g ； S为试 件 的横截 面积 ， m 2 内养护对水 泥水化 程度和 混凝 土 内 部相对湿度 的影 响 2 1 轻 细 骨料 的释水 性 能 轻 细骨料 在混 凝土 中能 否将 其孑 L 中 的水 释 放 出 来将直接影响混凝土 内养护效果 释水性能好的轻 细骨料可以明显减少其用量 ， 同时提高混凝土的力 学性 能 图 2为 2种 轻 细 骨料 在 不 同相对 湿度 下 的 饱水度 由图 2可知 ， 饱水 F和 S在 RH一8 5 1 时 几 乎 能释放 出 1 0 0 的水 ； 在 RH一9 4 6 时也能 分 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m 第 5 期 魏 亚 ， 等 ： 轻 细骨料 内养护混凝土抗冻融和抗盐冻性能 9 0 7 4 结论 ( 1 ) 轻细 骨料 内养 护 能 显 著 提 高混 凝 土 中水 泥 水化 程 度及 其 内部 相 对 湿 度 ， 且 水 灰 比较 低 时 混 凝 土 内养 护效 果更 明显 ( 2 ) 当水 灰 比为 0 4时 ， 由于轻 细 骨料 内 养护 混 凝 土 2 8 d饱 水度 明显 大 于普 通 混凝 土 ， 因此 轻 细 骨 料 内养 护混 凝 土 2 8 d抗 冻融 和抗 盐 冻 性 能 要 明显 劣于普通混凝土 适量引气可明显提 高混凝土 的抗 冻融 和 抗盐 冻性 能 ( 3 ) 当水灰比为 0 3时 ， 轻细骨料 内养护混凝土 2 8 d抗 冻融 和抗 盐 冻性 能较 好 ， 无 需 引气 ( 4 ) 同等条件下 ， 轻细骨料本身筒压强度越高 ， 对应 混 凝土 的抗 冻融 和抗 盐 冻性 能越 好 参 考 文献 ： 1 2 3 4 5 6 7 杨全兵 水 中养护两年高 性能混凝 土 的 自干燥 问题 研究 口 建筑材料学报 ， 1 9 9 8 ， 1 ( 3 ) ： 2 1 5 - 2 2 2 YANG Qu a n b i n g St u d y o n t he s e l f - d e s i c c a t i o n o f h i g h pe r f o r ma n c e c o n c r e t e s t o r e d i n wa t e r f o r t wo y e a r s J J o u r n a l o f Bu i l d i n g M a t e r i a l s， 1 9 9 8， 1 ( 3 )： 2 1 5 2 2 2 ( i n Chi n e s e ) BENTZ D P， LURA P， ROBERTS J M i x t u r e p r 0 p 0 r t i o n i n g f o r i n t e r n a l c u r i n g J C o n c r e t e I n t e r n a t io n a l ， 2 0 0 5 ， 2 7( 2 ) ： 3 5 4 O J OS EPH G， RAMAMURTHY K Aut o g e n o u s c u r ing o f c o l d b o n d e d f l y - a s h a g g r e g a t e c o n c r e t e J J o u r n a l o f Ma t e r i a l s i n Ci v i l En g i ne e r i n g， 2 0 1 l， 2 3 ( 4 )： 3 9 3 4 01 李北星 ， 查进 ， 李进辉 ， 等 饱水轻集料 内养护对高性能混凝土 收缩的影响 刀 武汉理工大学 学报 ， 2 0 0 8 ， 3 0 ( 5 ) ： 2 4 2 7 LI Be i x i n g， ZHA J i n， LI J i n hu i ， e t a 1 Ef f e c t o f i n t e r n a l c u r i n g c a u s e d b y s a t ur a t e d l i g ht we i g h t a g g r e g a t e o n s h r i n k a g e o f h i g h p e r f o r ma n c e c o n c r e t e J J o u r n a l o f Wu h a n Un i v e r s it y o f Te c hn o l o g y， 2 0 0 8， 3 0( 5 )： 2 4 2 7 ( i n Ch i n e s e ) CUS SON D，M ARGESON J De v e l o p me n t o f l o w s h r i n k a g e h i g h p e r f o r ma n c e c o n c r e t e wi t h i mp r o v e d d u r a b i l i t y C P r o c e e d ing o f t h e 6 t h I n t e r n a t i o n a l Co n f e r e n c e o n Co n c r e t e u n d e r S e v e r e Co nd i t i o n s ： En v i r o n me n t a n d Lo a d i n g( CONS EC 1 0) Ne t h e r l a n d s ： CRC Pr e s s ， 2 O1 0： 8 6 9 - 8 78 UGUR KOCKAL N ， OZTURAN T Du r a b i l i t y o f l i g h t we i g ht c o n c r e t e s w i t h l i g h t we i g h t f l y a s h a g g r e g a t e s J C o n s t r u c t i o n a n d Bu i l d i n g Ma t e r ia l s， 2 0 1 1， 2 5 ( 3 )： 1 4 3 0 1 4 38 POSP I CHALA O ， KUCH ARCZ YKOVA B， M I S AK P， e t a 1 F r e e z e t h a w r e s i s t a n c e o f c o n c r e t e wi t h p o r o u s a g g r e g a t e J 8 9 _ 1 0 1 1 1 2 1 3 I 4 1 5 3 1 6 1 7 1 8 P r o c e d i a En g i n e e r i n g， 2 0 1 0， 2( 1 )： 5 2 1 5 2 9 毛继泽 ， 齐辉 ， 鲇 田耕一 轻骨料含 水率对混 凝土吸水 性及抗 冻性 的影 响口 建筑材料 学报 ， 2 0 0 9 ， 1 2 ( 4 ) ： 4 7 3 4 7 7 M AO J i z e ， QI Hu i ， AYUTA KEf f e c t s o f wa t e r c o n t e nt i n l i g h t we i g h t a g g r e g a t e o n wa t e r a bs o r b i n g p r op e r t y a n d f r e e z e t h a w r e s i s t a n c e o f c o n c r e t e J J o u r n a l o f B u i l d i n g Ma t e r i a l s ， 2 0 0 9， 1 2 ( 4 )： 4 7 3 4 7 7 ( i n Ch i ne s e ) 郑秀华 ， 张宝生 页岩 陶粒预湿处理对轻集料混凝土的强度和 抗冻性的影响 阳 硅酸盐学报 ， 2 0 0 5 ， 3 3 ( 6 ) ： 7 5 8 7 6 2 ZHENG Xi uh u a ZHANG Ba o s h e n gEf f e c t o f p r e we t t e d s h a l e c e r a m i s i t e o n s t r e n g t h a n d f r o s t r e s i s t a n c e o f l i g h t we i g h t a g g r e g a t e c o n c r e t e J J o u r n a l o f t h e C h i n e s e Ce r a mi c S O c i e t y， 2 0 05， 3 3( 6)： 7 5 8 - 7 6 2 ( i n Ch i n e s e ) 杨全兵 ， 傅智 ， 罗翥 水泥混凝土 路面盐冻剥 蚀破坏试 验参数 和评价指标的研究E J 公路交通科技 ， 2 0 0 6 ( 1 ) ： 3 1 3 3 YANG Qu a nb i n g， FU Z h i ，LUO Z hu S t u d y o n p a r a me t e r s a n d e v a l u a t i o n i n d e x o f c o n c r e t e f r o s t s c a l i n g d e s t r o y t e s t J J o u r na l o f Hi g h wa y a n d Tr a n s p o r t a t i o n Re s e a r c h a n d De v e l o p me n t ， 2 0 0 6 ( 1 ) ： 3 1 - 3 3 ( i n Ch i n e s e ) PAI LLERE A M ， BUI L M ， SERRANO J J Ef f e c t o f f i b e r a d d i t i o n o n t h e a u t o g e n o u s s h r i n k a g e o f s i l i c a f u me c o n c r e t e J ACI Ma t e r i a l s J o u r n a l ， 1 9 8 9， 8 6 ( 2 )： 1 3 9 1 4 4 LURA P Aut o g e n o u s d e f o r ma t i o n a n d i n t e r n a l c u r i n g o f c o n c r e t e D D e l f t ： De l f t Un i v e r s i t y o f Te c h n o l o g y ， 2 0 0 3 HENKENS I EFKEN R， NANTUNG T，WEI S S J S a t u r a t e d l i g h t we i g h t a g g r e g a t e f o r i n t e r n a l c u r i n g i n l o w w c mi x t u r e s ： M o n i t o r i n g wa t e r m o v e me n t u s i n g X r a y a b s o r p t i o n J S t r a i n ， 2 0 1 1 ， 4 7 ( s 1 ) ： e 4 3 2 一 e 4 4 1 GARBOCZI E J， BENTZ D P An a l y t i c a l f or mu l a s f o r i nt e r f a c i a l t r a n s i t i o n z o n e p r o p e r t i e s J A d v a n c e d C e me n t B a s e d Ma t e r i a l s ， 1 9 9 7， 6( 3 4 )： 9 9 1 0 8 LU B L， TORQUATO S Ne a r e s t s u r f a c e d i s t r i bu t i o n f u n c t i o n s f o r p o l y d i s p e r s e d p a r t i c l e s y s t e ms J P h y s i c a l Re v i e w A ： At o mi c，M o l e c u l a r ，a n d 0p t i c a l Ph y s i c s ，1 9 9 2，4 5 ( 8) ： 5 5 3 0 5 5 4 4 FAGERLU ND G Si g n i f i c a nc e o f c r i t i c a l d e g r e e s o f s a t ur a t i o n a t f r e e z i n g o f p o r o u s a n d b r i t t l e ma t e r i a l s e l Du r a b i l i t y o f Co n c r e t e ： ACI S y mp o s i u m Se s s i o n s De t r o i t ： Am e r i c a n Co n c r e t e I n s t i t u t e ， 1 9 7 5， 4 7： 1 3 - 6 5 J OZWI AK NI EDZ W I EDZKA DS c a l ing r e s i s t a n c e o f h i g h p e r f o r ma n c e c o n c r e t e s c o n t a i n i n g a s ma l l p o r t i o n o f p r e 。 we t t e d l i g h t w e i g h t f i n e a g g r e g a t e J C e me n t a n d C o n c r e t e C o rn p o s i t e s ， 2 0 0 5， 2 7 ( 6 )： 7 0 9 7 1 5 PENTTALA V S u r f a c e a n d i n t e r na l d e t e r i o r a t i o n o f c o n c r e t e d u e t o s a l i n e a n d n o n s a l i n e f r e e z e t h a w l o a d s J C e me n t a n d Co n c r e t e Re s e a r c h， 2 0 0 6， 3 6 ( 5 )： 9 2 1 - 92 8 学兔兔 w w w .x u e t u t u .c o m
