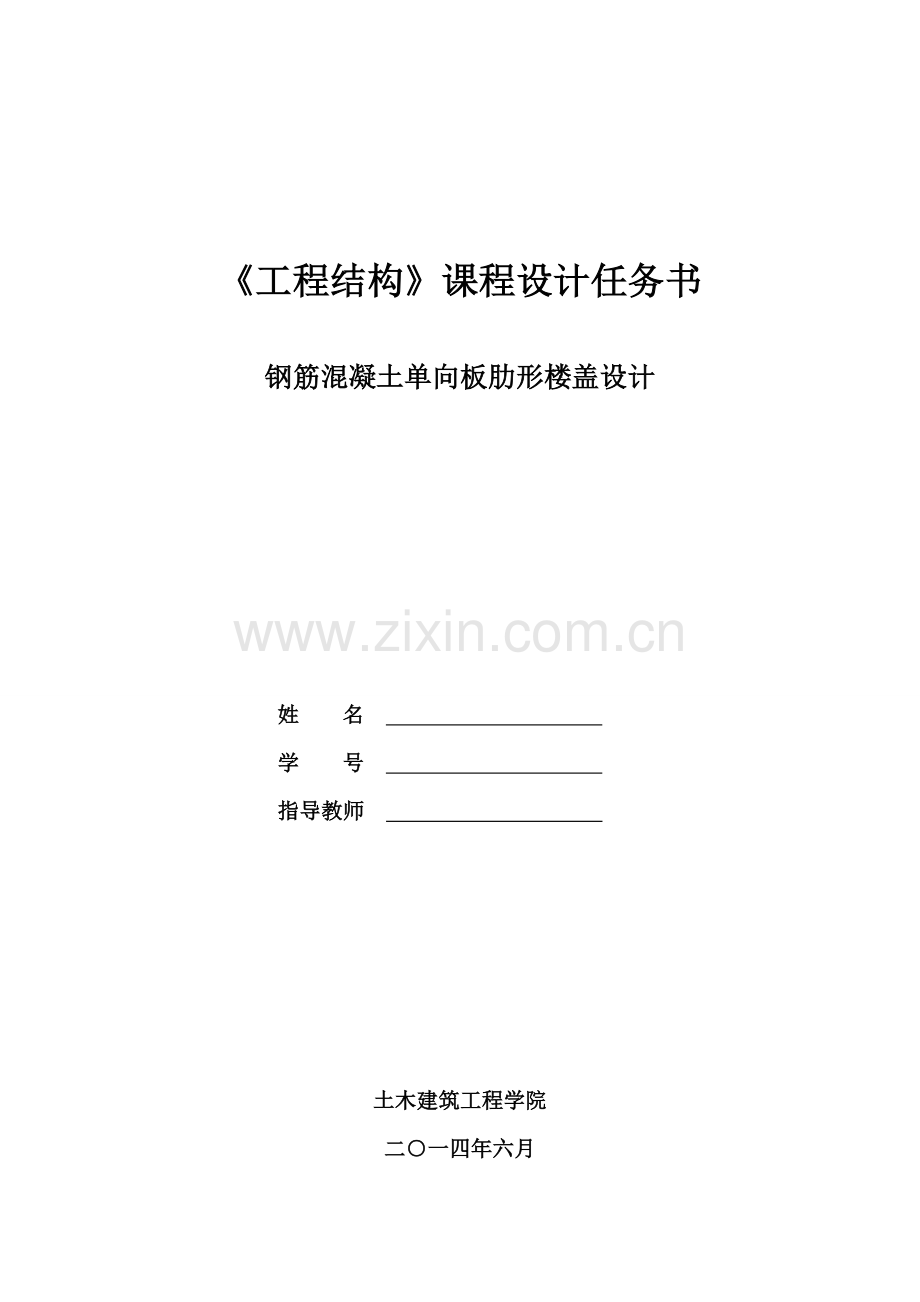

《工程结构》课程设计任务书

钢筋混凝土单向板肋形楼盖设计

姓 名
学 号
指导教师

土木建筑工程学院
二○一四年六月单向板肋形楼盖设计任务书

一、 设计题目
设计某多层工业厂房的中间楼面。
二、 设计内容
1、结构平面布置图：柱网、主梁、次梁及板的布置；
2、板计算（按塑性内力重分布计算）；
3、次梁计算（按塑性内力重分布计算）；
4、主梁计算（按弹性理论计算）；
5、绘制结构施工图
（1）、结构平面布置图（1：100），其中包括板的配筋图
（2）、次梁的配筋图（1：50；1：20）
（3）、主梁的配筋图（1：50；1：20）及弯矩包络图
（4）、钢筋明细表
（5）、结构设计说明
三、 设计目的
（1）了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定；
（2）通过板及次梁的计算，熟练掌握考虑塑性内力重分布的计算方法；
（3）通过主梁的计算，熟练掌握按弹性理论分析内力的方法，并熟悉内力包罗图和材料图的绘制方法；
（4）了解并熟悉现浇梁板的有关构造要求；
（5）掌握钢筋混凝土结构施工图的表达方式和制图规定，进一步提高制图的基本技能；
四、 设计资料
1、题目及基本数据
从表1中选择（按学号分配），符号意义见图1。
2、生产车间的四周外墙均为承重砖墙，内设钢筋混凝土柱，其截面尺寸为400mm×400mm。
3、板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm。
4、荷载
（1）楼面活荷载，单位为kN／m2（见表1）
（2）楼面面层：水磨石地面0.65kN/m2
（3）楼盖自重：钢筋混凝土容重=25kN/m3
（4）平顶粉刷：15mm厚M5混合砂浆粉刷γ＝17kN／m3
5、材料
（1）、混凝土：C25
（2）、钢筋：主梁及次梁受力筋用HRB335级钢筋，板内及梁内的其它钢筋可以采用HPB300级。

370
L2
L2
L2
L2
L1
L1
L1
L2
L2
钢筋混凝土柱
400mm×400mm
370
图1
表1：设计题目选择汇总表
L1(mm)
（主梁）
L2(mm)
（次梁）
可变荷载标准值（kN／m2）
6.0
6.5
7.0
7.5
6000
5100
1、29、45号
2、30、46号
3、31、47号
4、32、48号
5400
5、33、49号
6、34、50号
7、35号
8、36号
5700
9、37号
10、38号
11、39号
12、40号
6000
13、41号
14、42号
15、43号
16、44号
6300
5100
1、29、45号
2、30、46号
3、31、47号
4、32、48号
5400
5、33、49号
6、34、50号
7、35号
8、36号
5700
9、37号
10、38号
11、39号
12、40号
6000
13、41号
14、42号
15、43号
16、44号
6600
5100
1、29、45号
2、30、46号
3、31、47号
4、32、48号
5400
5、33、49号
6、34、50号
7、35号
8、36号
5700
9、37号
10、38号
11、39号
12、40号
6000
13、41号
14、42号
15、43号
16、44号
注：表中的号应为学生学号。
五、 参考资料
(1)建筑结构荷载规范 GB50009-2001
(2)混凝土结构设计规范 GB50010-2010
(3)房屋建筑制图统一标准 GB50001-2001
(4)结构构件设计选用手册
(5)混凝土结构设计手册
(6)全国通用图集及有关标准图
六、 成绩考核
成绩以五分制确定，分为优秀、良好、中等、及格、不及格五个档次。
优秀：结构布置合理，计算正确，计算书整洁、流畅，文本格式规范，图纸正确，图面布置合理，作图规范；
良好：结构布置合理，计算正确，计算书整洁、流畅，文本格式规范，图纸正确，图面布置合理，作图基本规范；
中等：结构布置合理，计算基本正确，计算书整洁、流畅，文本格式规范，图纸基本正确，图面布置合理，作图基本规范；
及格：结构布置合理，计算基本正确，计算书整洁、流畅，文本格式规范，图面布置合理，图面质量差但基本正确；
不及格：结构布置不合理，计算不正确，文本格式混乱，图纸错误较多，图面布置不合理，作图也不规范。
七、 要求
(1)进度安排（参考）
第一天：现浇楼盖尺寸及梁板布置，板的计算及配筋
第二天：次梁荷载、内力计算及配筋
第三天：主梁荷载、内力计算及配筋
第四、第五天：绘制施工图
第六天：整理资料、交计算书及图纸
（2）用钢笔写出完整的计算书，字迹要工整美观，插图用铅笔画。设计计算应符合现行有关规范规定。
计算书内容包括：
①二层楼面结构平面布置：柱网、主梁、次梁及板的布置。
②现浇板、次梁的承载力计算（内力计算按塑性内力重分布考虑，列表计算）。
③主梁的承载力计算（内力计算按弹性理论考虑，画出内力包络图）。
（3）施工图画在1号图纸上，图纸应符合计算书的要求，构造合理，便于施工。一律用铅笔完成，图幅布置可参考图2，字宜用仿宋字体，线形、尺寸标注方法、图例等均应符合《房屋建筑制图统一标准》和《建筑结构制图标准》。

10

结构平面布置图
板配筋图（分离式）
1:100

主梁弯矩包络图及配筋图
1：50

（剖面1:20）

10

594

结构设计说明

钢筋明细表

次梁配筋图1：50

(剖面1：20)
25

图标

10

841

图 2
