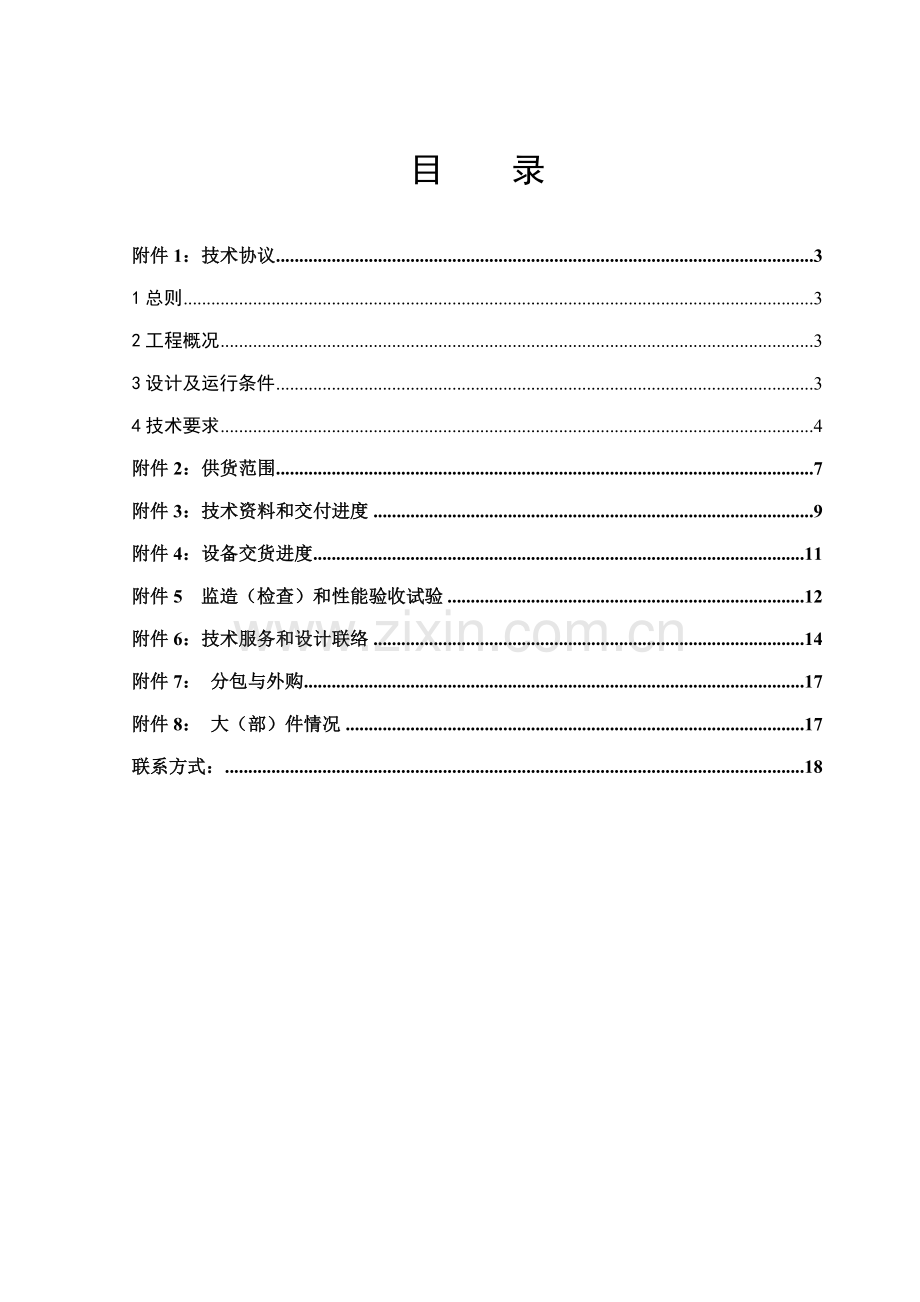

目 录

附件1：技术协议 3
1总则 3
2工程概况 3
3设计及运行条件 3
4技术要求 4
附件2：供货范围 7
附件3：技术资料和交付进度 9
附件4：设备交货进度 11
附件5 监造（检查）和性能验收试验 12
附件6：技术服务和设计联络 14
附件7： 分包与外购 17
附件8： 大（部）件情况 17
联系方式： 18

附件1：技术协议
1总则
1.l本设备技术协议书适用于生物质能高温超高压发电厂（1×30MW）工程胶体式阀控密封铅酸蓄电池设备订货，它提出了该蓄电池本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方提供符合最新工业标准和本规范书的优质产品。
1.3如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都在标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4本设备技术协议书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5供方所提供的产品在相应工程或条件下有2台运行并已超过两年，以证明安全可靠。
1.6本设备技术协议书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.7本设备技术协议书未尽事宜，由供、需双方协商确定。
2工程概况
发电机变压器组容量： 发电机 30 MW
变压器 40 MVA
3设计及运行条件
3.1 环境条件
3.1.1 周围空气温度
最高温度：41.7℃
3.1.2 海拔高度：海拔<1000米
3.1.3 环境最大相对湿度（在25℃时）
平均值： 83%
3.1.4 地震烈度： 8度
水平加速度：
3.2 安装地点：室内
3.3直流系统概况
1. 直流系统电压: 220V 　
2. 直流系统接线: 单母线 　
3. 蓄电池组数: 1
4. 蓄电池型式: 阀控式密封铅酸蓄电池（胶体式）
5. 蓄电池容量: 400 Ah
6. 每组蓄电池个数: 104
7. 蓄电池运行方式: 浮充电
8. 适用范围: 主厂房动力及控制电源（直流电动机，UPS，事故照明及仪表，保护，指示类 设备运行电源等）
9. 负荷特性: 正常工作时有一定负荷，事故时放电电流很大
10. 安装方式: 立式
4技术要求
4.1遵循的主要现行标准
除非合同另有规定，均遵守最新的国家标准(GB)和国际电工委员会(IEC)标准以及国际单位制(SI)标准。如采用合资或合作产品，还遵守合作方国家标准，当上述标准不一致时按高标准执行。
所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均遵守国际标准化组织(ISO)和国际单位制(SI)的标准。
供方提供的设备和配套件要符合以下标准但不局限于以下标准：
GB13337.1－1991 固定型防酸式铅酸蓄电池技术条件
GB 2900.11-1988　　 电工名词术语　　蓄电池名词术语
YD/T 99-1996　 通信用阀控式密封铅酸蓄电池技术要求和检验方法
IEC896-2　　　　 固定型铅酸蓄电池一般要求和试验方法
DL/T 5044-2004 电力工程直流系统设计技术规程
DL/T5137-2001 电测量及电能计量装置设计技术规程
DL/T637-1997 阀控式密封铅酸蓄电池订货技术条件
GB 19638.2-2005 固定型阀控密封式铅酸蓄电池
国电调[2002]138号 关于印发《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》的通知
国家电力调度通信中心　《电力系统继电保护及安全自动装置反事故措施要点》
所有标准都是最新版本，如标准间出现矛盾时，则按最新标准执行或按双方商定的标准执行。这些法则和标准提出了最基本要求，如果根据供方的意见并经用户接受，使用优于或更为经济的设计或材料,并能使供方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由供方超越。
4.2 主要技术参数
4.2.1型式: 阀控式密封铅酸蓄电池(胶体式)
4.2.2 单体电池额定电压 2 V
4.3.4单体电池浮充电电压 2.23-2.27 V
4.2.4单体电池均衡充电电压 2.33-2.37 V
4.2.5 蓄电池正常浮充电电流 <0.6mA/Ah
4.2.6 10h放电容量 400 Ah
说明：蓄电池的合同容量和个数，最终以需方按中标方提供的技术参数和特性曲线进行核算的结果为准。
4.3 技术性能要求
4.3.1 当蓄电池环境温度在-10℃～＋45℃条件下，其性能指标满足正常使用要求。
4.3.2 蓄电池在环境温度20℃～25℃时的浮充运行寿命不低于12年。
4.3.3 蓄电池结构保证在使用寿命期间，不得渗漏电解液。
4.3.4蓄电池间接线板、终端接头选择导电性能优良的材料，并具有防腐蚀措施。蓄电池槽、盖、安全阀，极柱封口剂等材料具有阻燃性。
4.3.5蓄电池极性正确，正负极性及端子有明确标志，便于连接。极板厚度与使用寿命相适应。
4.3.6 蓄电池采用全密封防泄漏结构，外壳无异常变形、裂纹及污迹，上盖及端子无损伤，正常工作时无酸雾逸出。
4.3.7 电池电压均衡性满足按照规定的试验方法，一组蓄电池中任意二个电池的开路电压差不超过20mV，浮充状态24h压差不超过90mV。
4.3.8 二个蓄电池之间连接条的压降，3I10不大于4mV。
4.3.9蓄电池除安全阀外，能承受50kPa的正压或负压而不破裂、不开胶，压力释放后壳体无残余变形。
4.3.10 蓄电池使用期间安全阀自动开启闭合不大于5万次，闭阀压力在1kPa～10kPa范围内，开阀压力在10kPa～49kPa范围内。
4.3.11 蓄电池组按规定的试验方法，10h率容量在第一次充放电循环时不低于C10 ，放电终止电压为1.85V。
4.3.12 蓄电池在30 I10放电3分钟后，极柱不熔断，其外观不得出现异常。
4.3.13 蓄电池封置90天后，其荷电保持能力不低于95％。
4.3.14 蓄电池的密封反应效率不低于99％。
4.3.15蓄电池在充电过程中，蓄电池外部遇明火时，不会内部爆炸。
4.3.16 220V蓄电池组已在1I10放电1h后，叠加8I10放电一次，冲击放电时蓄电池组端电压不低于202V。
4.3.17 蓄电池具有很强的耐过充能力和过充寿命。以0.3I10电流连续充电160h后，外观无明显变形及渗液。蓄电池过充电寿命不低于210天。
4.3.18 蓄电池在－30℃和65℃时封口剂无裂纹及溢流。
4.3.19 蓄电池自放电率每月不大于2％，电池存放2年剩余容量在50%以上。
4.3.20蓄电池组具有1I10 充放电曲线，具有2I10 、3I10 、4I10 、5I10 、10I10放电曲线。蓄电池组具有不同放电电流1h后，叠加不同冲击电流（0.5s）的特性曲线。
4.3.21 制造厂提供的蓄电池内阻值，与实际测试的蓄电池内阻值一致，允许偏差±10%。
4.3.22 供方提供蓄电池连接板及其附件（当地震烈度超过7度时，提供抗震型安装支架或柜体）。
4.3.23 终端电池提供外接铜芯电缆至直流屏的接线板，能适应多根电缆的接入。
4.3.24 蓄电池能适应在线状态检测装置的接入。
5技术数据表（供方提供并保证）
序号
项　　　目
要求值
供方提供值
备 注
1
25℃时蓄电池浮充寿命 （年）
≥10
≥12

2
蓄电池气体复合效率 (%)
≥95%
≥99

3
外壳材料
阻燃材料
阻燃

4
每月自放电率 (%)
<4%
< 2 %

5
密封工艺

热封

6
电池开路电压差 （mV）
20
20

7
电解液吸附系统方式

胶体电解质

8
单体电池额定电压 （V）
2V
2V

9
单体电池浮充电电压（V）
2.23~2.27
2.23～2.27

10
单体电池均衡充电电压（V）
2.40~2.45
2.33～2.37

11
蓄电池正常浮充电电流（mA）

60mA/100Ah

12
蓄电池均衡充电电流 （A）

40

13
蓄电池均衡充电时间 （h）

24(限压恒流约9h转浮充)

14
蓄电池开阀压力 （kPa）
10~49
15.6～18.4KPa

15
蓄电池闭阀压力 （kPa）
1~10
6～8 KPa

16
蓄电池内阻 （Ω）

0．270mΩ

17
蓄电池间连接板电阻（Ω）

≤4mΩ

18
正极板厚度 （mm）

4

19
负极板厚度 （mm）

2.5

20
单体蓄电池外形尺寸（mm）

178L*154W*314H

21
单体蓄电池重量（kg）

25

附件2：供货范围
1 本附件规定了合同设备的供货范围。
供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合第一章的要求。
1.1 供方提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和／或数目不足，供方仍在执行合同时补足。
1.2 供方提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
1.3 提供随机备品备件，并在标书中给出具体清单。
1.4 提供所供设备中的进口件清单，提供专用工具和仪器仪表清单、附件清单及其它需要的清单。
1.5 供方提供的技术资料清单见第三章。
1.6 供方在标书中提供电池的维护管理办法、充放电周期及电池对充电放电装置、环境的要求。

2. 供货范围
供方确保供货范围完整，以能满足用户安装、运行要求为原则, 在技术协议中涉及的供货要求也作为本供货范围的补充，若在安装、调试、运行中发现缺项(属供方供货范围)由供方补充。
2.1下面所列数量为蓄电池所需的主要部件（不限于此清单）。
每个生物质电厂的供货清单
序号
名 称
规格和型号
单位
数量
产地
生产厂家
备注
1
胶体式阀控密封铅酸蓄电池
2V，400Ah
POWERCOM
SB2V400
只
104
武汉
荷贝克

2
蓄电池架

套
1
中国

3
蓄电池间连接耐火电缆及连接件

套
1
中国

4

注：供方提供蓄电池组内的连接条、防潮绝缘垫等所有配件。
2.2每个生物质电厂安装用的随机备品备件
序号
名称
规格和型号
单位
数量
产地
生产厂家
备注
1

2

2.3每个生物质电厂专用工具
序号
名称
规格和型号
单位
数量
产地
生产厂家
备注
1
力矩扳手

个
1
中国

2

附件3：技术资料和交付进度
1. 一般要求
1.1 供方按照中国电力工业使用的标准及响应的代码、规则对图纸编号，提供的资料使用国家法定单位制即国际单位制(语言为中文)。
1.2 资料的组织结构清晰、逻辑性强。资料内容正确、准确、一致、清晰完整，满足工程要求。
1.3 供方资料的提交及时、充分，满足工程进度要求。中标后，供方负责编写并出版所供产品的的技术协议，并经需方和设计方确认。在签订技术协议后的5个工作日内，给出全部技术资料和交付清单，并经需方确认。提供最终版的正式图纸的同时，提供正式的AUTOCAD2004电子文件，正式图纸加盖工厂公章或签字。
1.4 供方提供的技术资料一般可分为配合设计阶段，设备监造检验、施工调试试运、性能试验验收和运行维护等四个方面。供方满足以上四个方面的具体要求。
1.5 其它没有列入技术资料清单，却是工程所必需文件和资料，一经发现，供方及时免费提供。
1.6 需方要及时提供与合同设备设计制造有关的资料。
1.7 完工后的产品与最后确认的图纸一致。需方对图纸的认可并不减轻供方关于其图纸的正确性的责任。设备在现场安装时，如供方技术人员进一步修改图纸，供方对图纸重新收编成册，正式递交需方，并保证安装后的设备与图纸完全相符。
1.8 供方提供的技术资料为每台十二套。
2. 资料提交内容及进度
2.1　供方投标时向需方提供一般性资料，如鉴定证书、报价书、典型说明书、总装图和主要技术参数。
2.2　为满足设计进度的需要，在签订技术协议后的5个工作日内，向业主和设计方同时提供下列技术文件资料各2份：
1）、单体蓄电池重量及组装后蓄电池组荷重(kg/m2)；
2）、单体蓄电池外形尺寸及组装后蓄电池组外形尺寸、安装尺寸及安装方式；
3）、蓄电池各种参数值范围和特性曲线：蓄电池均/浮充电电压值及范围、均/浮充电电流值及范围、充电（恒压）电压值及范围、充电（恒流）电流值及范围、蓄电池容量换算曲线、蓄电池浮充电压与温度关系曲线、蓄电池容量与温度关系曲线、蓄电池运行时正常的充放电周期、第一章4.3.20中所列举的特性曲线；
4）、蓄电池内阻及蓄电池间连接板电阻值；
5）、蓄电池组的布置图、安装图。
2.3设备供货时提供下列资料：设备的开箱资料，除2.2所述图纸外还包括安装、运行、维护、修理说明书、整定计算资料、部件清单资料、工厂试验报告、产品合格证等。
2.4 投标人提交给招标人的每一批资料都附有图纸清单，每张资料都注明版次，当提交新版资料时注明修改处并说明修改原因。
2.5 试验报告
下列试验报告提供：
1) 型式试验报告。
2) 出厂试验报告。
3) 主要部件试验报告。
2.6 需方提供的技术内容
需方除了在附件1提供的技术数据和资料外，还向供方提供所需要的其他有关资料。
3. 文件和资料发送单位和地址详见后文的联系方式

附件4：设备交货进度
1 设备交货进度按满足工程安装进度的要求，需方要求的交货时间:XXXX年XX月XX日
交货进度表(包括设备、备品备件、进口件及专用工具) （供方提供）
序号
设备/部件名称、型号
发运地点

数量
交货时间
重量(t)
1

2

（注意：序号要与供货范围分项清单序号一致）

2 供方报出以月为单位的制造进度表。
制造进度表(包括设备、备品备件、进口件及专用工具)
序号
设备/部件名称、型号
发运地点

数量
交货时间
重量(t)

（注意：序号要与供货范围分项清单序号一致）

附件5 监造（检查）和性能验收试验
1 概述
1.1 本附件用于合同执行期间对供方所提供的设备（包括对分包外购设备）进行检验、监造和性能验收试验，确保供方所提供的设备符合附件1规定的要求。
1.2 供方在本合同生效后3个月内，向需方提供与本合同设备有关的监造、检验、性能验收试验标准。有关标准符合附件1的规定。
2 工厂的检验和监造
2.1需方有权派遣其检验人员到供方及其分包商的车间场所, 对合同设备的加工制造进行检验和监造。需方将为此目的而派遣的代表的身份以书面形式通知供方。
2.2如有合同设备经检验和试验不符合技术协议的要求,需方可以拒收,供方更换被拒收的货物,或进行必要的改造使之符合技术协议的要求,需方不承担上述的费用。
2.3需方对货物运到需方所在地以后进行检验、试验和拒收(如果必要时)的权利，不得因该货物在原产地发运以前已经由需方或其代表进行过监造和检验并已通过作为理由而受到限制。需方人员参加工厂试验，包括会签任何试验结果，既不免除供方按合同规定负的责任，也不能代替合同设备到达现场后需方对其进行的检验。
2.4 供方在开始进行工厂试验前15天，通知需方其日程安排。根据这个日程安排，需方将确定对合同设备的那些试验项目和阶段要进行现场验证，并将在接到供方关于安装、试验和检验的日程安排通知后10天内通知供方。然后需方将派出技术人员前往供方和(或)其分包商生产现场，以观察和了解该合同设备工厂试验的情况及其运输包装的情况 。若发现任一货物的质量不符合合同规定的标准，或包装不满足要求，需方代表有权发表意见，供方认真考虑其意见，并采取必要措施以确保待运合同设备的质量，现场验证检验程序由双方代表共同协商决定。
2.5若需方不派代表参加上述试验，供方在接到需方关于不派员到供方和(或)其分包商工厂的通知后，或需方未按时派遣人员参加的情况下，自行组织检验。
2.6 监造范围：
供方提交一张关于所有工厂装配和试验、包括相应标准、程序和原始计划的表格。下列设备的工厂装配和试验项目有需方的代表见证。所有显示检验结果的工厂检验表格由需方代表签字认可。需方代表在装配和试验期间能自由出入供方的厂房。需方代表参加的装配和试验项目指定如下：
110kV隔离开关监造内容（请供方在投标时提供，需方确认）
序号
监 造 部 套
监 造 内 容
监 造 方 式

H
W
R
数量

注：H－停工待检，W－现场见证，R－文件见证，数量－检验数量
3 验收试验的内容
装置在工厂中进行型式试验和出厂试验，如果买卖双方取得协议，对于试验要求可另作规定，试验项目也可以增减。
3.1 型式试验
下列任一情况下，蓄电池进行型式试验：
A、新产品（包括转厂试制的产品）。
B、连续生产的蓄电池每5年对出厂检验合格的产品进行一次型式试验。
C、蓄电池在设计、工艺或使用的材料作重要改变时，做相应的型式试验。型式试验的项目见表2.1。
表2.1　　　　　　　　　　 型 式 试 验
序 号
试　验　项　目
试验结果
1
10h率容量

2
浮充电压偏差值

3
事故冲击放电能力

4
放电特性曲线

5
开路电压

6
连接条压降

7
气密性

8
大电流放电

9
密封反应效率

10
防爆性能

11
封口剂性能

12
安全阀动作

13
耐过充电能力

14
充电寿命

15
荷电保持能力

16
内阻值

3 .2 出厂试验
出厂试验项目见表2.2
表2.2
序号
试　验　项　目
试验结果
1
外观

2
极性

3
开路电压

4
10h率容量

5
安全阀动作

试验报告随货物提供
3.3 试验方法和要求
试验方法和要求符合国标的要求。
3.4 现场验收
设备运至现场后，供方配合需方进行验收

附件6：技术服务和设计联络
1 供方现场技术服务
1.1 供方现场服务人员的目的是使所供设备安全、正常投运。供方要派合格的现场服务人员。在投标阶段提供包括服务人月数的现场服务计划表（格式）。如果此人月数不能满足工程需要，供方要追加人月数，且不发生费用。
现场服务计划表（格式）
序号
技术服务内容
计划人月数
派出人员构成
备注
职称
人数

1.2 供方现场服务人员具有下列资质：
1.2.1 遵守法纪，遵守现场的各项规章和制度;
1.2.2 有较强的责任感和事业心，按时到位;
1.2.3 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导;
1.2.4 身体健康，适应现场工作的条件。
供方要向需方提供服务人员情况表(见下表格式）。供方更换不合格的供方现场服务人员。
服务人员情况表
姓名

性别

年龄

民族

政治面貌

学校和专业

职务

职称

（包括参加了哪些工程的现场服务）

工

作

简

历

（按资质4条逐条评价）

单

位

评

价

单位 (盖章)

年 月 日

（注： 每人一表）
1.3 供方现场服务人员的职责
1.3.1 供方现场服务人员的任务主要包括设备催交、货物的开箱检验、设备质量问题的处理、指导安装和调试、参加试运和性能验收试验。
1.3.2在安装和调试前，供方技术服务人员向需方技术交底，讲解和示范将要进行的程序和方法。对重要工序（见下表），供方技术人员要对施工情况进行确认和签证，否则需方不能进行下一道工序。经供方确认和签证的工序如因供方技术服务人员指导错误而发生问题，供方负全部责任。
安装、调试重要工序表
序号
工序名称
工序主要内容
备注

1.3.3 供方现场服务人员有权全权处理现场出现的一切技术和商务问题。如现场发生质量问题，供方现场人员要在需方规定的时间内处理解决。如供方委托需方进行处理，供方现场服务人员要出委托书并承担相应的经济责任。
1.3.4 供方对其现场服务人员的一切行为负全部责任。
1.3.5 供方现场服务人员的正常来去和更换事先与需方协商。
1.4 需方的义务
需方要配合供方现场服务人员的工作，并在生活、交通和通讯上提供方便。
2 培训
2.1 为使合同设备能正常安装和运行，供方有责任提供相应的技术培训。培训内容与工程进度相一致。
培训计划和内容由供方在投标文件中列出（格式）。
序号
培训内容
计划人月数
培训教师构成
地点
备注
职称
人数

2.3 培训的时间、人数、地点等具体内容由买卖双方商定。
2.4 供方为需方培训人员提供设备、场地、资料等培训条件，并提供食宿和交通方便。
3 设计联络
有关设计联络的计划、时间、地点和内容要求由买卖双方商定。
设计联络计划表
序号
次数
内容
时间
地点
人数

4、售后服务
附件7： 分包与外购
供方要按下列表格填写分包情况表，每项设备的候选分包厂家一般不小于3家，并报各分包厂家的简要资质情况（包括与本设备的配套业绩）。最后确定的分包商要经需方认可。
分包情况表
注：下表中的序号和内容与附件2的一致
序号
设备/部组件
型号
单
位
数
量
产地
分包商
名 称
资质情况(包括与本设备配套业绩)
备注
1

2

3

附件8： 大（部）件情况
供方把大部件的情况详细予以说明，并分别详细说明运输方案和措施（供方填写）。
序号
部件名称
数量
长×宽×高(mm)
重 量(kg)
厂家
名称
货物发运地点
运输
方式
备 注
包装
未包装
包装
未包装
