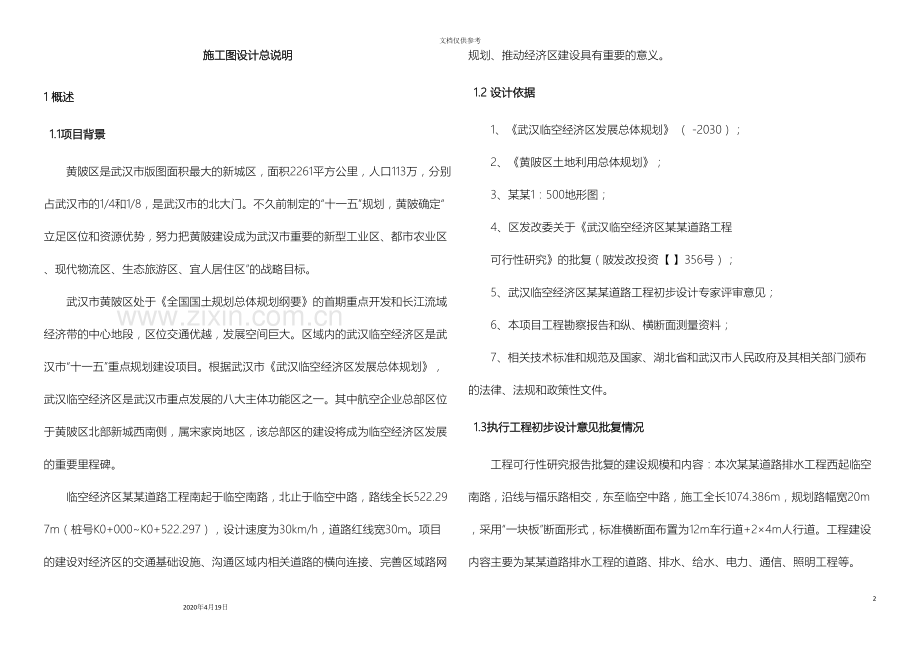

施工图设计总说明
1 概述
1.1项目背景
黄陂区是武汉市版图面积最大的新城区，面积2261平方公里，人口113万，分别占武汉市的1/4和1/8，是武汉市的北大门。不久前制定的“十一五”规划，黄陂确定“立足区位和资源优势，努力把黄陂建设成为武汉市重要的新型工业区、都市农业区、现代物流区、生态旅游区、宜人居住区”的战略目标。
武汉市黄陂区处于《全国国土规划总体规划纲要》的首期重点开发和长江流域经济带的中心地段，区位交通优越，发展空间巨大。区域内的武汉临空经济区是武汉市“十一五”重点规划建设项目。根据武汉市《武汉临空经济区发展总体规划》，武汉临空经济区是武汉市重点发展的八大主体功能区之一。其中航空企业总部区位于黄陂区北部新城西南侧，属宋家岗地区，该总部区的建设将成为临空经济区发展的重要里程碑。
临空经济区某某道路工程南起于临空南路，北止于临空中路，路线全长522.297m（桩号K0+000~K0+522.297），设计速度为30km/h，道路红线宽30m。项目的建设对经济区的交通基础设施、沟通区域内相关道路的横向连接、完善区域路网规划、推动经济区建设具有重要的意义。
1.2 设计依据
1、《武汉临空经济区发展总体规划》 （ -2030）；
2、《黄陂区土地利用总体规划》；
3、某某1：500地形图；
4、区发改委关于《武汉临空经济区某某道路工程
可行性研究》的批复（陂发改投资【 】356号）；
5、武汉临空经济区某某道路工程初步设计专家评审意见；
6、本项目工程勘察报告和纵、横断面测量资料；
7、相关技术标准和规范及国家、湖北省和武汉市人民政府及其相关部门颁布的法律、法规和政策性文件。
1.3执行工程初步设计意见批复情况
工程可行性研究报告批复的建设规模和内容：本次某某道路排水工程西起临空南路，沿线与福乐路相交，东至临空中路，施工全长1074.386m，规划路幅宽20m，采用“一块板”断面形式，标准横断面布置为12m车行道+2×4m人行道。工程建设内容主要为某某道路排水工程的道路、排水、给水、电力、通信、照明工程等。
执行情况：本次设计严格按初步设计批复意见执行。
1.4 工程范围、建设规模及主要工程内容
1.4.1 工程范围
拟建某某道路工程南起于临空南路，北止于临空中路，路线全长522.297m，红线宽为30m。设计范围为临空南路至临空中路段平交口，且两平交口均不在本次设计范围内，起、止里程分别为K0+000（坐标：X=3406542.1156，Y=525360.5667）、K0+522.297（坐标：X= 3407038.1078，Y=525524.2310）。施工起点（X=525364.515，Y=3406554.081），施工止点（X=3407034.946，Y=525523.127）。
标准断面形式为：红线宽30m=4.0m（人行道含树池）+3.5m（非机动车道含树池）+15.0m（行车道）+3.5m（非机动车道含树池）+4.0m（人行道含树池）。
1.4.2 建设规模及主要工程内容
工程内容主要包括：道路、交通、排水、给水、电力、通信、照明、绿化工程等。
2 工程主要建设条件
2.1场地地形地貌、气象情况
拟建道路位于武汉市黄陂区横店街境内，路线起点位于临空南路，自南向北布展，终点接临空中路，附近路网大部分形成，交通较为便利。拟建道路沿线主要为剥蚀堆积垄岗状平原地貌，沿线地形起伏较小，地势较为平坦开阔，地面标高一般在23～25m，相当于长江Ⅲ级阶地。
黄陂区内雨量充沛，年降雨量一般1100～1450mm，雨水多集中在4～10月份，约占全年雨量84%～88%。降雨量年际变化较大，最多达2262.0mm，最少仅657.1mm。季节降水分配不均，夏季雨量最多430～530mm，占全年雨量36%～45%。多年平均器皿蒸发量1447.9mm，绝对湿度年平均为16.4毫巴，湿度系数0.90，大气影响急剧深度1.35m。区内4～7月盛行东南风，其余月份多为北风和东北风，最大风速29.6m/s，风向西北，最大风力10级。大风以4月最多，9、10月最少。
2.2 沿线周边环境、控制性建筑、地上地下管线情况
2.2.1 沿线周边环境与建筑情况
某某道路排水工程起终点现状为已修建城市道路，拟建道路两侧为房建施工区域。
2.2.2 沿线地上地下管线情况
拟建道路勘察范围内未发现管线、障碍物等不利埋藏物分布。
2.3工程地质
2.3.1地质构造
勘察区大地构造位置属于扬子准地台的四级构造单元武汉台褶束以西与江汉平原（断陷）的东北部的交接地带。江汉平原（断陷）是在古老变质岩基底之上发展起来的一个中生代盆地。在白垩～第三纪红色沉积盆地之上，又堆积了一套第四纪松散堆积物，组成江汉平原广泛分布的第四纪沉积物，项目区内地质构造行迹被第四纪沉积物全部覆盖，成为隐伏构造，附近无活动断裂经过，区域构造稳定性较好。
2.3.2场区地层结构
根据区域地质资料及本次野外地质调绘与钻探成果，拟建道路沿线出露及揭露的地层主要为人工填土类（Qml）和第四系中更新统冲洪积（Q2al+pl）成因粘性土层及粘性土夹砾石层。根据地层时代由新到老的顺序，对勘察区内的地层进行分述而下。
1.第四系人工填土层（Qml）
主要为素填土，道路沿线均有分布，黄褐色为主，松散状，以粘性土为主，含少量碎石及砖块，局部夹较多建筑垃圾，均匀性较差，堆填年限小于1年。
2. 第四系中更新统冲洪积层（Q2al+pl）
该层在拟建道路沿线广泛分布，为河流冲洪积形成的松散堆积层。
上部主要为褐黄色、棕红色粉质粘土及粘土，以硬塑状为主，局部经水泡作用呈可塑状。具网纹状结构，成分以粘土矿物为主，其矿物成分主要为水云母、石英、蒙脱石、高岭石及针铁矿等，结构紧密。局部夹石英质砾石。局部具弱膨胀性。
下部为粘土夹砾石层，由棕红色、灰白色粘土及砾石组成，具二元结构特征，砾石含量20-25%不等，成分为石英及脉石英，分选较差，粒径一般在3～40mm，多呈圆棱状。砾石空间分布不稳定，常呈透镜状零星分布，局部富集较多卵石。
地层主要特征表
地层
编号
地层
名称
年代
成因
层厚
(m)
平均厚度
（m）
层顶
标高
(m)
颜色
状态
湿度
岩性特征
①
素填土
Qml
0.8
～
4.4
2.3
24.19
～
25.29
黄褐
松散
湿
黄褐色，松散，稍湿，主要由粉质粘土组成，含少量碎石及砖块，表层含植物根茎，均匀性较差。堆填年限小于2年。沿线均有分布。
②-1
粉质粘土
Qal+pl 2
2.6
～
5.4
4.0
21.56
～
23.42
黄褐褐黄
可塑
饱和
土质不均，含少量铁锰质氧化物，手按轻微变形。线路区仅局部分布。
②-2
粘土
Qal+pl 2
最大揭露厚度
9.3m

18.96
～
23.61
褐黄棕红
硬塑
饱和
局部夹白灰色，含铁锰质氧化物结核及高岭土团块，局部含少量石英质砾石。该层在道路沿线均有分布。
②-3
粘土夹砾石
Qal+pl 2
最大揭露厚度
4.7m

16.39
～
19.37
灰白褐黄
可～
硬塑
饱和
局部夹棕红色，土质不均，局部含约20%的砾石，成分主要为石英岩，粒径2-30mm不等，多呈圆棱状，局部富集较多卵石。线路区局部分布。
2.3.3不良地质作用和特殊性岩土
1.不良地质作用
根据武汉市区域地质资料，拟建道路范围内无全新活动断裂经过，本次勘察在钻探深度范围内，未发现采空区、滑坡、溶洞等不良地质现象，场地总体稳定性较好，适宜道路建设。
2.特殊性岩土
根据本次勘察成果，拟建道路范围内的特殊性岩土有人工填土和膨胀性土。
3.人工填土
道路沿线广泛分布人工类填土，局部地段为临时堆弃土，厚度变化较大，主要由粘性土新近回填而成，未经压实或稍作压实，没有达到路基土的压实要求。沿线人工填积层分布情况见表2.8.2-1。
沿线人工填积层分布情况表
路　　段
层号
厚度(m)
层顶标高(m)
层底标高(m)
回填年限
状态
K0+000～K0+522.297
①
0.8～4.4
24.19～25.29
20.89～23.61
小于2年
松散
4.膨胀性土
道路范围内老粘土为第②-1层粉质粘土和②-2粘土，根据本次勘察所采取的5组样品的试验成果，其自由膨胀率为13～49%，其中自由膨胀率小于40%的样品有3组、大于或等于40%的样品有2组，说明拟建道路范围内老粘性土普遍具弱膨胀性。
2.4场地地基土工程特性评价
2.4.1场地稳定性与适宜性评价
拟建道路沿线：①无动力地质作用的破坏影响；②环境工程地质条件简单。因此道路沿线场地稳定。
拟建道路沿线：①场地稳定；②土质较均匀、密实，地基稳定性较好；③地下水对工程建设影响很小；④地形相对较平坦，排水条件较好。因此道路沿线场地适宜道路工程的建设。
2.4.2地基土均匀性评价
拟建道路地处Ⅲ级阶地，现状地形较为平坦，起伏较小，可作为路基持力层的土层状态有可塑和硬塑，厚度变化较小，坡度小于10%，属较均匀地基。
2.5路基工程地质条件评价
根据本次野外钻探、原位测试及室内试验成果，拟建道路沿线主要分布有人工填土（Qml）层和第四系中更新统冲洪积（Qal+pl 2）层。
拟建道路上部为素填土，厚度变化较大，建议进行换填或压实处理，对厚度大于3m的素填土进行强夯或复合地基加固处理；并建议对设计路面表层的膨胀土（②-2层老粘性土）进行掺灰改良处理。
2.6水文地质条件
2.6.1地表水
拟建道路范围内地表水不发育，勘察期间，仅局部坑洼处有少量积水。
根据本次勘察在拟建道路西侧约300m附近水沟所采取地表水样分析成果，依据《岩土工程勘察规范》（GB50021- ））（ ）第12.2.1～12.2.5条判定，拟建道路地表水对混凝土结构、钢筋混凝土结构中的钢筋具有微腐蚀性。
2.6.2地下水
拟建道路地下水类型主要为上层滞水。
上层滞水主要赋存于场地上部人工填土层中，主要接受大气降水补给，勘察期间，实测地下水位埋深1.30～1.80m，相当于标高22.56～23.99m。水位、水量与地形及季节关系密切，并受人类活动影响明显，水量总体较为贫乏。地下水对工程一般影响较小，施工时可及时抽排疏干处理。
2.6.3地表水及地下水腐蚀性判定
根据本次勘察在LK5（K0+331）钻孔所采取地下水样分析成果，依据《岩土工程勘察规范》（GB50021- ）（ ）第12.2.1～12.2.5条判定，拟建道路地下水对混凝土结构、钢筋混凝土结构中的钢筋具有微腐蚀性。
2.7场地地震效应
拟建场地超出了《武汉市地震动参数小区划图》的范围，因此不进行地震小区划分。根据国家标准《建筑抗震设计规范》（GB50011- ）附录A：武汉市抗震设防烈度为6度，设计基本地震加速度为0.05g，设计地震分组为第一组。建筑场地类别为Ⅱ类，属对建筑抗震一般地段。设计特征周期均为0.35s，可不考虑液化的影响。拟建道路可按六度设防；排水管涵均属标准设防类，按六度设防。
3 设计技术标准
3.1 主要采用的规范
3.1.1 道路
《城市道路交通规划设计规范》 （GB50220-95）
《城市道路工程设计规范》 （CJJ 37- ）
《城市道路路线设计规范》 (CJJ 193- )
《城市道路路基设计规范》 (CJJ194- )
《城市道路交叉口设计规程》 （CJJ 152- ）
《城镇道路路面设计规范》 （CJJ 169- ）
《无障碍设计规范》 （GB50763- ）
《城镇道路工程施工与质量验收规范》 （CJJ1- ）
3.1.2 给排水
《室外排水设计规范》 GB50014- （ ）
《室外给水设计规范》 （GB50013- ）
《城市工程管线综合规划规范》 （GB50289- ）
《城市排水工程规划规范》 （GB50318- ）
《城市给水工程规划规范》 （GB50282- ）
《城镇给水排水技术规范》 （GB50788- ）
《给水排水工程管道结构设计规范》 (GB50332- )
《给水排水工程构筑物结构设计规范》 (GB50069- )
《砌体结构设计规范》 (GB50003- )
《混凝土结构设计规范》 (GB50010- )( )
《埋地塑料排水管道工程技术规程》 (CJJ143- )
《水及燃气用球墨铸铁管、管件和附件》 (GB/T13295- )
《室外给水排水和燃气热力工程抗震设计规范》 (GB50032 - )
《给水排水构筑物工程施工及验收规范》 (GB50141- )
《给水排水管道工程施工及验收规范》 (GB50268- )
《建筑地基基础设计规范》 (GB50007- )
《建筑地基处理技术规范》 (JGJ79- )
《建筑边坡工程技术规范》 (GB50330- )
《基坑工程技术规程》湖北省地方标准 (DB42/159- )
《建筑基坑支护技术规程》 (JGJ12- )
《建筑基坑工程监测技术规范》 (GB50497- )
《武汉地区市政管线检查井技术规定》 （WJG 220- ）
《市政公用工程细部构造做法》湖北省工程建设标准设计推荐图 (13EZ001)
《市政排水管道工程及附属设施》国家建筑标准设计图集 (06MS201)
3.1.3交通
《城市道路交通设施设计规范》（GB 50688- ）
《无障碍设计规范》（GB 50763- ）
《中华人民共和国道路交通安全法》
《城市道路交通规划设计规范》（GB 50220-1995）
《路面标线涂料》（JT/T280- ）
《道路交通标志和标线》（GB 5768- ）
3.1.4 电气
《城市道路照明设计标准》 （CJJ45- ）
《城市道路照明工程施工及验收规程》 （CJJ89- ）
《道路照明用LED灯性能要求》 （GB 24907- -T）
《LED城市道路照明应用技术要求》 （GB T31832- ）
《供配电系统设计规范》 （GB50052- ）
《低压配电设计规范》 （GB50054- ）
《城市电力电缆线路设计技术规定》 （DLT5221-- ）
《电力工程电缆设计规范》 （GB50217- ）
《通信管道与通道工程设计规范》 （GB50373- ）
《通信管道工程施工及验收规范》 （GB50374- ）
《电力电缆井设计与安装》 (07SD101-8)
《通信管道人孔和手孔图集》 （YD5178- ）
3.1.4 其它
《工程建设标准强制性条文》 （城镇建设部分- ）
3.2 设计技术标准
3.2.1 道路、交通
1. 道路等级：城市支路。
2. 设计车速：30km/h。
3. 沥青混凝土路面结构达到临界状态设计年限： 。
4. 地震基本烈度为六度，设计基本地震加速度为0.05g，道路设计不设防。
5. 路槽底面土基设计回弹模量：不小于20MPa。
6. 停车视距：不小于30m；会车视距：不小于60m。
7. 路面设计轴载：BZZ—100KN。
8. 机动车道最小净空：≥4.5m。
3.2.2 给排水
1、给水设计标准
给水设计流量计算标准
给水设计流量应按下列公式计算：
Q＝
式中：Q—给水设计流量（L/s）
F—服务面积（ha）；
q—给水量标准(L/人·d)；
n—人口密度（人/ha）；
k—日变化系数取1.5；
给水量按q=280L/（人·天），人口密度按n=120人/ha计,浇洒道路绿化用水量按2.5L/(m2*d),管网漏失水量按0.15考虑，消防水量仅供校核。
2、排水体制
根据《武汉市临空经济区排水工程专项规划》（ ～2030）中确定的原则，该地区排水体制采用雨、污分流制，雨水分散入河道、渠道，污水集中收集处理达标后排放。
3、排水计算标准
1）雨水设计标准
（1）雨水流量公式： Q=qψF
Q－雨水设计流量（L /s）
ψ－径流系数
F－汇水面积（ha）
q－设计暴雨强度（L/s*ha）
（2）暴雨强度公式：雨水流量计算采用汉口暴雨强度公式：
(L/s·ha)
暴雨重现期：道路排水系统P=2年；
设计降雨历时：t=t1+t2 (min) 其中，
地面集水时间： t1=10 (min)
管渠内雨水流行时间：t2 (min)按计算确定。
综合径流系数：ψ=0.65。
汇水面积（F）分地块计算（ha）。
2）污水设计标准
根据《武汉市临空经济区排水工程专项规划》（ ～2030）中确定的原则，按污水计算建设用地面积该地区人口密度采用120cap/ha，人均综合污水量标准为230L/cap•d，一类工业25 m ³/ha,二类工业70 m ³/ha。入渗水量按城市污水平均流量的10-15%确定。
3、排水结构技术标准
（1）结构设计安全等级为二级，排水干管结构设计使用年限为50年。
（2）抗震设防烈度为6度，污水水干管抗震设防类别为乙类，其它均为丙类。
（3）场地类别为二级，地基基础设计等级为二级。
（4）设计活荷载：地面汽车荷载（机动车道）：公路-Ⅰ级。
（5）本工程地下水按地面下1.0m计算。
（6）砌体施工质量控制等级为B级。
3.2.3 照明
根据规划，某某为城市支路，根据《城市道路照明设计标准》（CJJ45- ），道路照明设计标准为：
1、道路类型：城市支路
平均亮度［照度］：Lav［Eav］≥0.75（cd/㎡）［10（lx）］〈维持值〉。
照度均匀度： Emin／Eav≥0.3。
功率密度值：≥2车道机动车道照明功率密度值不大于0.5W/㎡；＜2车道机动车道照明功率密度值不大于0.6W/㎡。
2、人行道要求平均照度不低于5lx（维持值）。
3、道路照明配电线路末端电压损失小于额定电压的10%。
4、电力管线结构设计标准：
①结构安全等级为二级，设计使用年限为50年。
②抗震设防烈度为6度，抗震设防类别为丙类。
③场地类别为市政工程建设场地Ⅱ类， 地基基础设计等级为甲级，砌体施工质量等级为B级。
④设计荷载：车行道下地面荷载为城-A级；其它为地面堆载10kN/㎡。
⑤裂缝宽度控制：地下构筑物裂缝宽度控制：ωmax ≤0.2mm。
3.2.4道路绿化技术标准
1、乔木树干中心至机动车道路缘石外侧距离不宜小于0.75m。
2、行道树定植株距，应以其树种壮年期树冠为准，最小种植株距应为5m。
3、种植行道树其苗木的胸径：快长树不得小于5cm；慢长树不宜小于8cm。
4、在道路交叉口视距三角形范围内，行道树绿带应采用通透式配置。
5、沿线乔木与路灯杆柱间距应大于2m，其它间距要求应严格遵照《城市道路绿化规划与设计规范》表6.3.1的有关条款执行。
4 工程设计
4.1 道路工程
4.1.1线型设计
拟建某某道路工程南起临空南路，北至临空中路，全长522.297m，道路中线采用1954北京坐标系对道路进行定位。道路线形顺直，无平曲线设置。
4.1.2道路平面设计
拟建某某道路工程南起临空南路，北至临空中路，全长522.297m，红线宽为30m。设计范围为临空南路至临空中路段平交口，且两平交口均不在本次设计范围内，施工起点（X=525364.515，Y=3406554.081），施工止点（X=3407034.946，Y=525523.127）。
拟建某某道路工程南起临空南路，北至临空中路，道路依次相交的路口共2个，路口红线最小转弯半径为R=18m。具体详见《道路平面设计图》。
本次设计设置路面直接停靠式公交站台两座。为方便残疾人通行，人行道上设置盲道，并在人行横道线两端、交叉口等处设置无障碍设施。为便于人行道过街，设置在交叉口处设置人行横道线，考虑交叉口距离较远，在两交叉口中间处设置一组人行横道线。
4.1.3纵断面设计
纵断面设计原则：
依据规划高程，在满足道路设计标准的前提下，结合现状道路及两侧的建设开发情况，按照尽量节省工程投资、符合环境保护的原则进行纵断面设计：
1) 满足排水要求；满足敷设各种管线包括管线综合的工程需要；
2) 尽量减少道路土方，降低工程造价，同时应与周边地块标高相协调；
3) 满足规范要求，保证道路行车顺畅和安全。
本次设计道路纵断面最大纵坡1.5%，最小纵坡0.474%，最小竖曲线半径为1200m。
道路高程主要控制点为：
(1) 与临空南路交叉口高程 （桩号K0+000.000 h=23.24m）
(2).与临空中路交叉口高程 （桩号K0+522.297 h=24.318m）
道路竖曲线主要设计参数表
设计参数
规范标准值
设计参数
计算行车速度
20-40km/h
30km/h
凸形竖曲线一般最小半径
400m
10000m
凹形竖曲线一般最小半径
400m
1200m
竖曲线最小长度
25m
25.655m
纵坡最小坡长
85m
172.297m
机动车道最大坡度
7%
1.5%
4.1.4标准横断面
设计道路标准路幅宽30m，断面型式为“三块板”。其标准横断面布置为4.0m（人行道含树池）+3.5m（非机动车道含树池）+15.0m（行车道）+3.5m（非机动车道含树池）+4.0m（人行道含树池）。
车行道横坡为1.5%，坡向道路中心线两侧；路拱形式采用直线+圆曲线。非机动车道人行道横坡为2%，坡向道路中心线。

道路标准横断面图
4.1.5路面结构
1.车行道结构
本道路位于临空经济区，周边正在开发建设,建设期重载车辆较多，对路面承载能力等方面提出了较高要求，本次设计采用沥青混凝土路面结构，具体结构为：
4cmAC-13C细粒式改性沥青砼上面层（压实度≥95%）；
改性乳化沥青粘层油；
8cmAC-25C粗粒式沥青砼下面层（压实度≥95%）；
6mm厚稀浆封层；
沥青透层油；
15cm厚5%水泥稳定碎石上基层（7d无侧限抗压强度≥3.5MPa，压实度≥98%）；
15cm厚5%水泥稳定碎石下基层（7d无侧限抗压强度≥3.5MPa，压实度≥97%）；
15cm厚4%水泥稳定碎石底基层（7d无侧限抗压强度≥2.0MPa，压实度≥97%）；
2.与临空中路相交路口车行道结构：
24cmAC-13C细粒式改性沥青砼（掺加纤维2kg/t）；
乳化沥青粘结层；
5cmAC-20C中粒式沥青砼；
乳化沥青粘结层；
7cmAC-25C粗粒式沥青砼；
7mm厚乳化沥青下封层；
18cm厚5.5%水泥稳定碎石基层；
17cm厚3.5%水泥稳定碎石底基层；
20cm厚 碎石垫层。
3.非机动车道结构：
4cm厚AC-13C细粒式沥青砼路面；
5cm厚AC-20C中粒式沥青砼路面；
20cm厚C20的素混凝土基层；
10cm厚碎石垫层；
4.人行道结构：
6cm厚仿石步砖；
3cm厚M10水泥砂浆调平层；
15cm厚C20混凝土；
4.1.6 一般路基设计
1、路拱横坡
车行道采用1.5%的横坡，人行道和非机动车道采用向路内侧反向2%的横坡。详见《道路标准横断面图》。
2、路基压实度
路基最小压实度应满足下表要求。
支路路基顶面设计回弹模量： E0≥20Mpa，人行道压实度≥92%。人行道与非机动车道的压实度与该支路车行道标准一致。综合管线沟槽回填土要求同人行道土基压实度要求。
表4.5 路基压实度表（车行道）
填挖
类型
路床顶面以下深度（cm）
路基最小压实度（%）
填方
0～80
92
80～150
91
>150
90
零填或
挖方
0～30
92
30～80
—
4、地表处理
(1)路基填筑前应对原地表进行清理，对地表耕植土层清除的厚度可根据现场调查情况分别拟定，一般按0.3m考虑，清表后进行填前压实（按0.1m计列压实下沉量），达到压实度要求后再填筑路基。
(2)清表植被土、耕植土应集中堆放，用于坡面、侧分带培土绿化及边坡绿化防护。
(3)清表夯压后地面压实度（重型）应符合：主干道≥90％；次干道、支路≥85％。如原地面潮湿，压实度难以满足要求，则应采取工程措施进行处理，保证压实度。
5、填方路基
(1)路基填土应有一定强度，不得采用淤泥质土、腐植土、带草皮土做填方路基的填土。路床填土粒径不得大于10cm，路堤填土粒径不得大于15cm。
(2)液限大于50%、塑性指数大于26的土、以及含水量超过规定的土，不得直接作为路基填土。
(3)道路沿线填挖方高度小于（路面结构层厚度+路床厚度）路段，应先清除表层耕植土，开挖至路床底标高后碾压达到压实度要求。
(4)路基填料强度（CBR）最小值见下表
表4.6 路基填料强度（CBR）最小值
填方类型
路床顶面以下深度（cm）
最小强度（CBR％）
路床
0～30
5
路床
30～80
3
路基
80～150
3
路基
＞150
2

(5)填方路基应分层填筑，分层压实，机械压实，各种填土松铺厚度应经过试验确定。每层铺宽应超过路堤的设计宽度，以保证完工后的路堤边缘有足够的压实度。
(6)地面横坡缓于1:5时，清除地表草皮、腐植土后，可直接在其上填筑路堤。地面横坡为1:5～1:2.5或原地面纵坡大于12%时，将原地面挖成台阶，台阶坡度向内4％，台阶宽不小于2m。地面横坡陡于1：2.5时，应进行稳定性计算并采取相应的措施，以保证路基的稳定。
(7)填方边坡坡率一般采用1:1.5。
6、挖方路基
挖方边坡坡率一般采用1:1，详见一般路基设计图。填、挖方边坡需要进行坡形设计，要求坡顶、坡脚圆滑，两端平顺。
7、横向半填半挖及纵向填挖交界处理
对于横向半填半挖处及纵向填挖交界处，为增强路堤的稳定性及避免差异沉降的产生，采用土工加筋材料加筋处理。土工加筋材料设置层数一般为1～4层，满铺于开挖台阶上，锚固长度不小于3.0m，纵向设置长度不小于10.0m。同时，机动车道纵断面在填挖交界处，应按设计挖台阶设置过渡段。
8、路基边坡坡率
根据环境保护和边坡稳定要求，一般路段的填方边坡采用1：1.5，挖方边坡采用1：1。填、挖方边坡坡顶、坡脚圆滑，两端平顺。
9、一般路基边坡防护
(1) 边坡高度H≤3m路段，坡面采用喷播植草防护；
10、路基、路面排水
l1） 路基排水
路基排水设计综合考虑沿线地形、地质、水文、气象等条件，结合桥涵分布情况及其与排水设施的合理衔接，对路基、路面排水、路基防护、水土保护等项工程进行综合设计，使得全线范围内排水功能齐全、畅通，保障路基安全稳定。
路基排水系统由道路雨水口、道路雨水管、临时路堑边沟、临时路堤边沟、路堑截水沟、急流槽以及天然沟渠等组成，如果道路两侧的场坪工程近期未实施，为保证路基的稳定性及安全性，需设置以下路基防、排水设施。
（1）路堤坡脚处设置40×40cm浆砌片石梯形边沟。
（2）路堑路段根据汇水量大小在土坡脚处设置40×40cm浆砌片石矩形边沟。
l 2）路面排水
本项目无超高路段。在双向横坡路段，路表水由路拱自然漫流排至道路边缘雨水口，进入地下雨水管网后排至临近水系。
4.1.7 特殊路基设计
线路区内的未见岩溶、崩塌及滑坡等不良地质现象，特殊性岩土有人工填土和膨胀性土。
道路沿线广泛分布人工类填土，局部地段为临时堆弃土，厚度变化较大，主要由粘性土新近回填而成，未经压实或稍作压实，没有达到路基土的压实要求。
第②-1层粉质粘土和②-2粘土，自由膨胀率为13～49%，拟建道路范围内老粘性土普遍具弱膨胀性。
对全线路基进行清除换填碎石土处理，对进行处理厚度为1米的情况下依然存在素填土，将素填土全部清除进行碎石土换填。具体处理措施详见《路基处理设计图》。
4.1.8路基路面施工要求
1. 路基施工注意事项
1、路基是道路的重要组成部分，提高路基的强度及稳定性是保证道路工程质量的前提条件。施工现场地势平坦，路基施工应做好施工期间临时排水措施，路基应密实、均匀、稳定，标高及平整度应符合要求。
2、路基填筑时每层填土应全宽填筑，全宽碾压。不得只碾压中部路基；应严格碾压边部路基；不得只压实车行道，不压实人行道，以免今后路基产生纵向裂缝甚至造成路面出现纵向裂纹病害。
3、施工前应做好施工组织设计，对路段填土来源做好调查计划，并提前进行重型击实标准试验，以加强对路基填方压实度的质量控制。
4、对压实机具压不到的部位，必须采用人工夯实。
5、施工中注意在填挖交界处的坡面排水不流入路堤，以免冲刷路堤边坡。
6、路基施工其它细节必须严格按《公路路基施工技术规范》（JTJ F10- ）进行施工。
2．水泥稳定碎石基层施工注意事项
1、水泥应采用标号为325 或425 级的普通硅酸盐水泥或矿渣硅酸盐水泥，水泥初凝时间应在3h 以上，终凝时间6h 以上，水泥质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）及《矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥》（GB1344）等规定，对其强度、安定性及其它必要性能指标进行检验。不适应快硬水泥、早强水泥以及已受潮变质的水泥。水泥稳定碎石颗粒组成应符合规范要求。
2、水泥稳定级配碎石施工时配料要准确，拌和均匀，摊铺平整，避免集料离散，认真处理接缝处。
3、施工时严格控制好基层顶面标高和平整度，严禁用薄层贴补法进行找平施工。
4、基层施工结束后应及时洒水养护，使基层表面经常润湿，一般养护期为7天。
5、对前期工程预留的基层，应先挖除破损部分，再铺筑基层。若前期工程为预留基层，在与相交道路路面相接处的基层设置60cm宽、15cm厚的C15砼枕垫。砼枕垫应在基层压实后开挖浇筑。
6、路面基层施工的其它细节必须严格按《公路路面基层施工技术规范》进行施工。
3．沥青混凝土路面施工注意事项
按照气候分区的条件，工程所在地的气候分区属于1-3-1区（即夏炎热冬冷潮湿区），沥青面层采用A-70号道路石油沥青，其技术要求应满足下表的要求。
表4.6 A-70号道路石油沥青技术要求
指 标
单位
A-70
试验方法
针入度(25℃,5s,100g)
0.1mm
60～80
T0604
针入度指数PI[1]，不小于
－
-1.5～+1.0
T0604
软化点(R&B) ，不小于
℃
46
T0606
60℃动力粘度，不小于
Pa.s
180
T0620
135℃运动粘度，不小于
Pa.s
－
T0625/T0619
5℃延度，不小于
cm
－
T0605
10℃延度，不小于
cm
15
T0605
15℃延度，不小于
cm
100
T0605
蜡含量(蒸馏法)，不大于
％
2.2
T0615
闪点，不小于
℃
260
T0611
溶解度，不小于
％
99.5
T0607
25℃弹性恢复，不小于
％
－
T0662
贮存稳定性离析，48h软化点差，不小于
℃
－
T0661
密度(15℃)
g/cm3
实测记录
T0603
质量变化，不大于
％
±0.8
T0610或T0609
（残留）针入度比(25℃) 不小于
％
61
T0604
残留延度（10℃），不小于
cm
6
T0605
延度（5℃），不小于
cm
－
T0605
注：[1]试验方法按照现行《公路工程沥青及沥青混合料试验规程》（JTJ052- ）规定的方法执行。用于仲裁试验求取PI时的5个温度的针入度关系式的相关系数不得小于0.997。
[2]老化试验以TFOT为准，也能够采用RTFOT。
1、粗集料
沥青混合料所用粗集料应采用碎石，粗集料的生产必须由具有生产许可证的采石场生产，粗集料的粒径必须符合《公路沥青路面施工技术规范》（JTG F40－ ）中表4.8.3规定的沥青混合料用粗集料规格。粗集料必须采用大型反击式破碎机加工成具有良好的颗粒形状，尽量减少针片状颗粒的含量。粗集料应洁净具有足够的强度和耐磨性、干燥、表面粗糙、无杂质，其质量应符合下表的要求。
表4.7 沥青混合料用粗集料质量技术指标表
指 标
单位
要 求
试验方法
表面层
其它层次
压碎值，不
