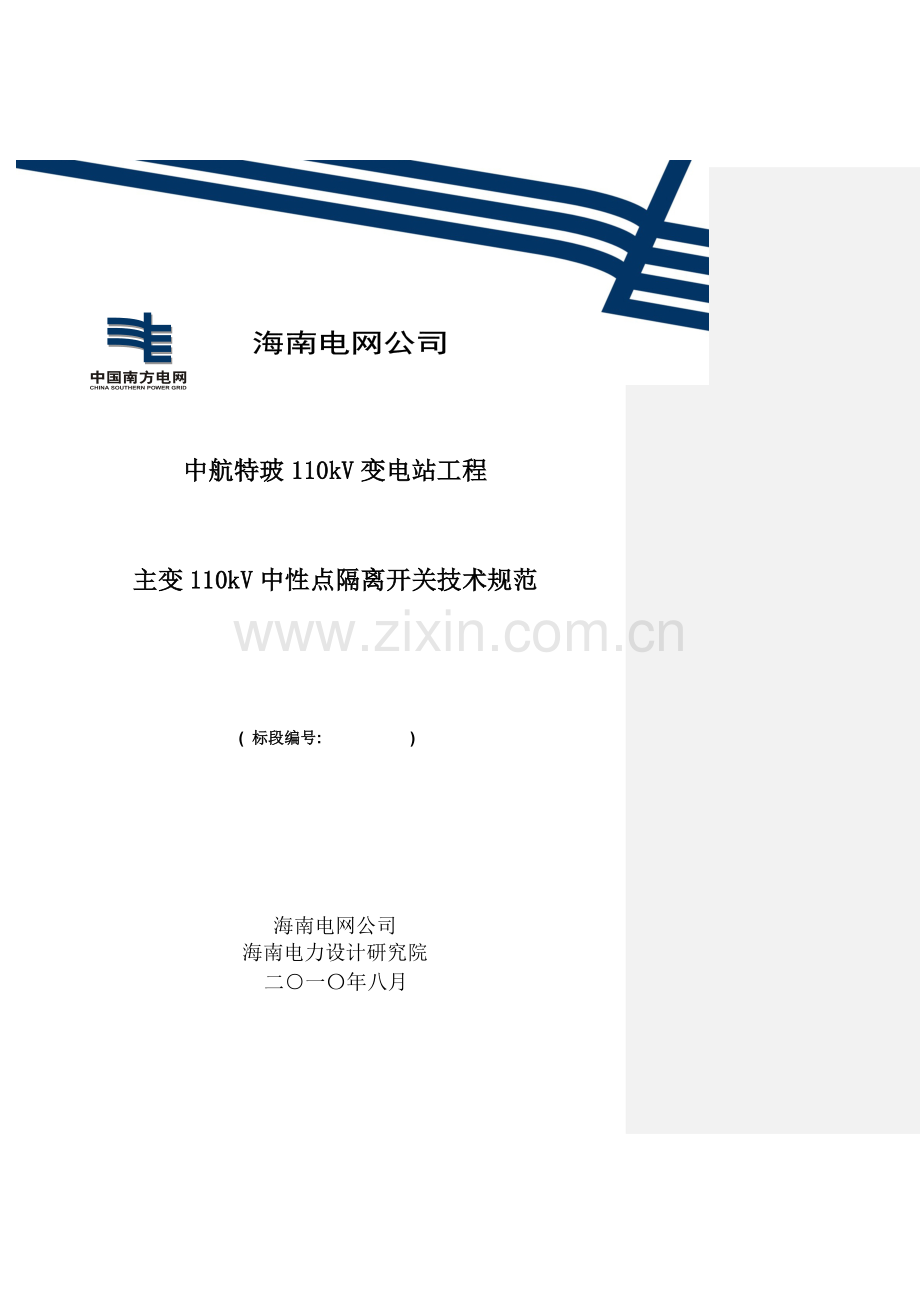

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 中航特玻110kV变电站工程主变110kV中性点隔离开关技术规范( 标段编号: ) 海南电网公司海南电力设计研究院二一年八月目 录 一、 总则二、 工作范围2.1供货范围2.2 服务界限2.3 技术文件三、 技术要求3.1 应遵循的主要现行标准3.2 环境条件3.3 工程条件3.4 基本设计要求3.5电气要求3.6 机械要求3.7 操动机构3.8 辅助触头3.9 交流电源四、 质量保证五、 试验5.1 型式5.2 例行试验5.3 现场验收试验六、 包装、 运输和储存七、 投标方应填写的隔离开关规范表附表1投标差异表一、 总则1.1 本设备技术规范适用于中航特玻110kV变电站工程采购的主变110kV中性点隔离开关( 户外) , 它提出设备本体及附属设备的功能设计、 结构、 性能、 安装和试验等方面的技术要求。1.2 本设备技术规范提出的是最低限度的技术要求。凡本技术规范中未规定, 但在相关设备的国家标准或IEC标准中有规定的规范条文, 供方应按相应标准的条文进行设备设计、 制造、 试验和安装。1.3 如果供方没有以书面形式对本规范书的条文提出异议, 则意味着供方提供的设备完全符合本规范书的要求。如有异议, 不论是多么微小, 都应在报价书中以”对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4 本技术规范所建议使用的标准如与供方所执行的标准不一致, 供方应按较高标准的条文执行或按双方商定的标准执行。1.5 本技术规范经供、 需双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。1.6 本技术规范未尽事宜, 由供、 需双方协商确定。二、 工作范围2.1供货范围序 号设备型号设 备 规 格数量备 注1GW13-72.5W/630A72.5kV, 630A, 31.5kA, 级防污型; 配CJ6电动操作机构。操作箱内配智能型温湿度监控器, 监控器电源开关单独配置。2台提供10常开, 10常闭真空辅助接点; 电动机构不配置远方/就地转换开关。每组隔离开关的供货范围包括: 隔离开关本体( 包括底座、 附件等) 。2.2 服务界限2.2.1 从生产厂家至变电站的运输全部由供方完成。2.2.2 现场安装和试验在供方的技术指导和监督下由需方完成, 供方协助需方按标准检查安装质量, 处理调试投运过程中出现的问题, 供方应选派有经验的技术人员, 对安装和运行人员免费培训。2.3 技术文件2.3.1 供方在订货前应向需方提供一般性资料, 如鉴定证书、 出厂典型说明书、 总装图和主要技术参数等。2.3.2 在合同签订10天内, 供方向需用方提供下列图纸资料及拷贝磁盘2份( AutoCADR14) 。a、 组装图: 应表示设备总的装配情况, 包括外型尺寸、 设备的重心位置与总质量、 受风面积、 运输尺寸和质量, 操动机构箱位置, 电缆入口位置, 端子尺寸及其它附件; b、 基础图: 应标明设备和其控制柜的尺寸、 基础螺栓的位置和尺寸、 设备静态和动态负荷等; c、 电气原理图: 应包括操动机构箱的内部接线和远方操作用的控制、 信号、 照明等交流及直流回路及设备型号; d、 额定铭牌图: 应包括主要额定数据等; e、 操动机构箱与隔离开关相互连接图: 应包括操动机构箱内全部端子情况, 并标明电缆的识别编号及箱内设备的大致位置; f、 操动机构箱装配图; g、 供方在设计方确认图纸后需提供一份完整的盖章图纸, 设计方必须以盖章图纸作为最终出版图纸。供货方保证提供给设计方的厂家图与设备实际接线对应, 否则, 厂家负责现场改线。2.3.3 设备供货时提供下列资料: 设备的开箱资料除了2.3.2条所述图纸资料外, 还应包括安装、 运行、 维护、 修理说明书, 部件清单, 工厂试验报告, 产品合格证等( 共4套) 。三、 技术要求3.1 应遵循的主要现行标准 GB156-93 额定电压 GB311.1-1997 高压输变电设备的绝缘配合 GB/T2900.20-94 电工术语 高压开关设备GB4585.2-91 交流系统用高压绝缘子人工污秽试验方法固定层法 DL/T593-1996 高压开关设备的共用订货技术条件 DL/T486-92 交流高压隔离开关订货技术条件 以及其它相关标准。 以上标准如有新版本, 按最新版本执行。3.2 环境条件3.2.1 周围空气温度 最高平均温度: 40 最低平均温度: 0 最大日温差: 30k 日照强度: 0.1W/cm2(风速0.5m/s)3.2.2 海拔高度: 1000m3.2.3 最大风速: 40m/s3.2.4 环境相对温度( 25时) 日平均值: 95% 月平均值: 90%3.2.5 地震烈度: 7度 水平加速度: 0.25g 垂直加速度: 0.125g3.2.6 污秽等级: 级 爬距25mm/kV3.2.7 覆冰厚度: 0mm( 风速不大于15m/s时) 3.3 工程条件3.3.1 系统概况 a. 系统额定电压: 110kV b. 系统最高电压: 126 kV c. 系统额定频率: 50Hz d. 系统中性点接地方式: 直接接地系统3.4 基本设计要求3.4.1 耐震能力 水平分量 0.25g 垂直分量 0.125g 本设备应能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持结构最低部分时,在共振条件下所发生的动态地震应力,而且安全系数应大于1.67。3.4.2 设计寿命全部设备必须是全部的、 持久耐用的。即使在本标书中没有明显地提出, 也应满足作为一个完整产品一般所能满足的全部要求。供方应保证设备能耐用30年。3.5电气要求3.5.1 电压 ( 1) 额定电压 72.5 kV ( 2) 最高运行电压Um 72.5 kV ( 3) 额定频率 50Hz ( 4) 雷电冲击耐受电压 对 地 325kV(峰值) 断口间 375kV(峰值) ( 5) 一分钟工频耐压 对 地 155kV(有效值) 断口间 197kV(有效值)核实 3.5.2电流 ( 1) 额定电流 630A ( 2) 额定短时耐受电流 31.5kA(有效值) ( 3) 额定短时持续时间 4S ( 4) 额定峰值耐受电流 63kA3.6 机械要求 ( 1) 隔离开关的机械寿命在无须进行机械调整、 维修或更换部件情况下, 操作次数不小于5000次。 ( 2) 每相隔离开关接线端子承受的静态机械负荷应小于如下值, 其静态安全系数不低于2.75。隔离开关接线端子应配用平板形接线板, 110 kV隔离开关端子应能接受400 Nm 的弯距。 纵向水平拉力 1500N 横向水平拉力 1000N 垂直力( 向上、 下) 750N ( 3) 供方提供的金属件( 包括连锁元件) 均应防锈防腐蚀处理。 ( 4) 提供供安装用的全部螺栓、 螺母和垫圈及操作连杆等段经热镀锌或更可靠的防锈处理。螺栓应有三圈的余度。3.7 操动机构 ( 1) 操作方式 主变中性点隔离开关采用电动操动机构, 应能在远方监控操作、 端子箱就地操作及操动机构箱就地操作。 ( 2) 电动操动机构箱应备有温、 湿度控制发热器, 其额定电压为AC220V。 ( 3) 手动操作时的手柄长度不大于1m, 手柄离地面的高度不大于1.1m, 操作力不大于200N。 ( 4) 操动机构应能防寒、 防热、 防尘、 防潮、 防雨和防止异物( 如鸟窝等) , 应设就地操作按钮及手动操作装置。 ( 5) 操作机构的控制柜应有足够的端子板, 以供设备内部配线以及外部电缆端子连接用。每块端子板应有15%的备用端子。 ( 6) 操动机构的控制柜应为不锈钢外壳, 并满足机械强度要求。3.8 辅助触头 ( 1) 除控制、 指示及闭锁等一般见的辅助触点外, 每台隔离开关主刀闸需有备用的常开及常闭YOF真空辅助触点。辅助触点的开断能力为直流110V、 5A或交流220V、 2.5A。 ( 2) 所有的触头都应能互换。3.9 交流电源 设备的电动机、 加热器和其它装置采用三相四线380V交流电源。控制、 保护、 连锁、 指示及其它所需电路采用220V交流电源。四、 质量保证4.1 订购的新型产品除应满足本规范外, 供方还应提供该产品的鉴定证书。4.2 供方应保证制造过程中的所有工艺、 材料试验等( 包括卖方的外购件在内) 均应符合本规范的规定。若需方根据运行经验指定供方提供某种外购零部件, 卖方应积极配合。4.3 附属及配套设备必须满足本规范的有关规定和厂标和行业标准的要求, 并提供试验报告和产品合格证。4.4 供方应有遵守本规范中各条款和工作项目的ISO900GB/T1900质量保证体系, 该质量保证体系已经经过国家认证和正常运转。五、 试验5.1 型式( 1) 机械和机械稳定性试验( 2) 温升试验 ( 3) 绝缘试验 ( 4) 动、 热稳定性试验 ( 5) 额定接触区和回路电阻检验 ( 6) 开合母线转移电流试验 ( 7) 开合小电流试验 ( 8) 耐震试验 ( 9) 淋雨试验( 只对操动机构) ( 10) 密封试验 ( 11) 无线电干扰电压和电晕试验5.2 例行试验 ( 1) 结构检查 ( 2) 泄漏试验 ( 3) 回路电阻测量 ( 4) 绝缘试验 ( 5) 机械操作试验（6） 接地开关试验（7） 低电压动作试验5.1和5.2各项试验应提供试验报告。5.3 现场验收试验 现场验收试验按GB50150-91电气装置安装工程电气设备交接试验标准试行。六、 包装、 运输和储存6.1 设备制造完成并经过试验后应时包装, 否则应得到切实的保护。其包装应符合铁路、 公路和海运部门的有关规定。6.2 所有部件经妥善包装或装箱后, 在运输过程中尚应采取其它防护措施, 以免散失损坏或被盗。6.3 包装箱外应标明买方的订货号、 发货号。6.4 各种包装应能确保各零部件在运输过程中不致遭到损坏、 丢失、 变形、 受潮和腐蚀。6.5 包装箱上应有明显的包装储运图示标志。6.6 整体产品或分别运输的部件都要适合运输和装载的要求。6.7 随产品提供的技术资料应完整无缺。七、 投标方应填写的隔离开关规范表投标方应填写设备的规范表, 并经隔离开关生产厂家技术部门确认, 其规格和内容如表7.1。 表7.1 卖方应填写的高压隔离开关规范表序号名 称买方要求值卖方提供值一隔离开关的结构与型式1型式GW132操动机构的型式: 电动或手动电动3接线端子的型式平板型4辅助触头数目10开10闭二额定参数1额定电压( 即最高电压) 63kV2额定频率50Hz3额定电流630A4额定峰值耐受电流50kA5额定短路耐受电流及其额定持续时间31.5kA/3s6分、 合闸时间15S7分、 合闸平均速度0.30.4m/S8接线端机械负荷750N(纵向)500N( 横向) 500N( 垂直) 9额定绝缘水平a) 额定工频1min耐受电压 断口/对地155kV核实b) 额定雷电冲击耐受电压峰值 断口/对地325kV10开断转换电流的能力11开断电容电流值12开小电感电流值表7.2 主要部件来源、 规格一览表( 请投标厂家务必完整填写, 此表将作为评标打分依据) 序号部件名称产地厂家参考型号及规格投标型号及规格1瓷套2机构3触头材料4传动机构外壳铸铝5接线端子6平衡弹簧不锈钢7防雨罩铝8辅助接点( 真空辅助接点) 9螺栓厂家10支架材料11防腐措施附表1投标差异表投标人要将投标文件中, 与招标文件有差异之处, 无论优于或劣于招标文件要求, 均汇集成此表。投标人: 盖章: 序号招标文件投标文件条目简要内容条目简要内容 投标授权人签字: 时间:
