中凯名邸住宅楼数字监控系统博科维BOCHEV设计方案研究

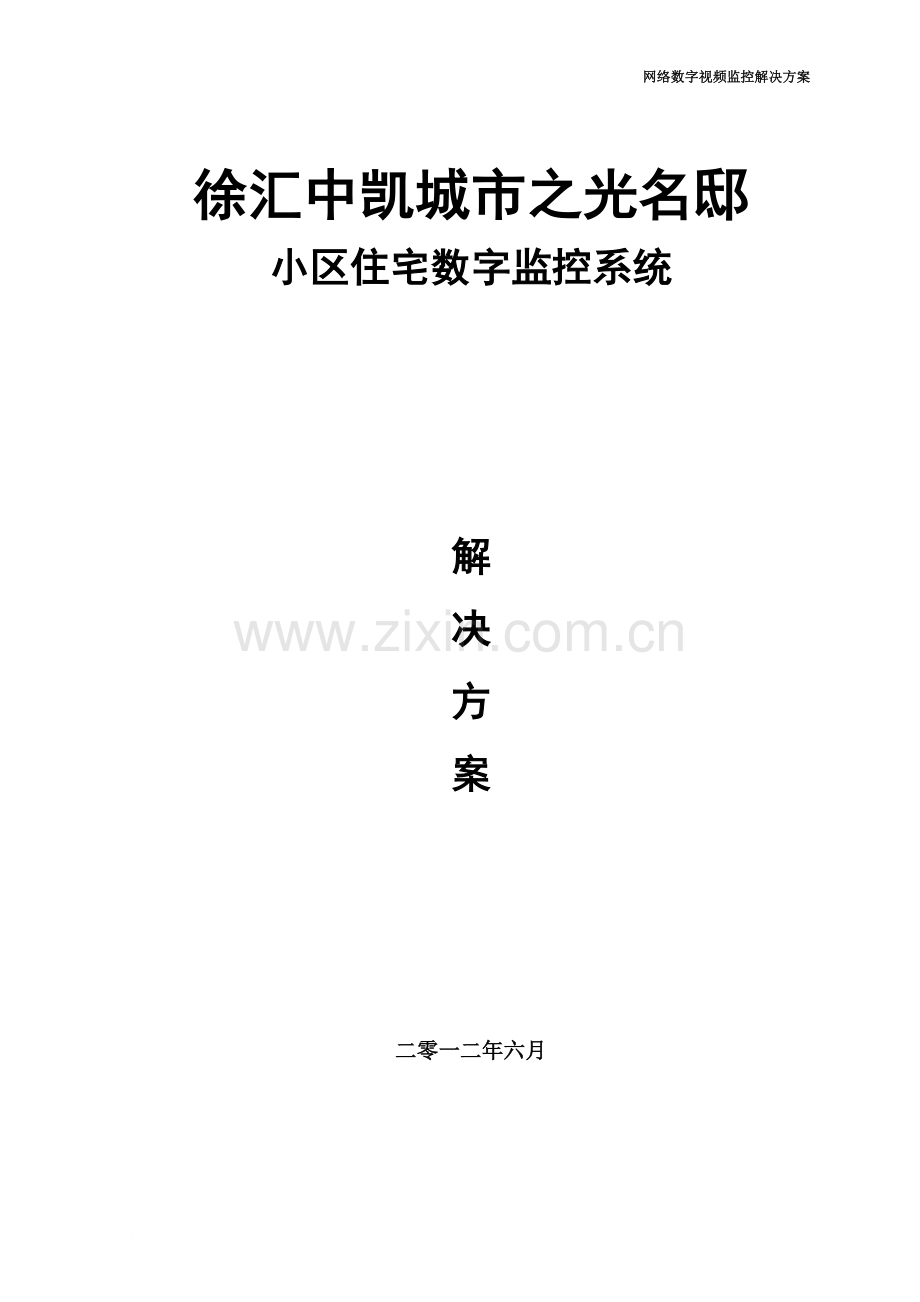

徐汇中凯城市之光名邸
小区住宅数字监控系统

解
决
方
案

二零一二年六月

目 录

第一章 前 言 - 3 -
1、项目背景 - 3 -
2、系统发展概况 - 3 -
3、设计原则 - 4 -
4、设计依据 - 5 -
第二章 需求分析 - 6 -
1、需求分析 - 6 -
2、功能需求 - 6 -
第三章 技术方案 - 7 -
1、数字监控系统概述 - 7 -
2、模拟摄像机与数字高清摄像机的优劣对比 - 8 -
3、数字摄像机的优势 - 9 -
4、数字监控系统结构 - 11 -
5、系统设计 - 12 -
5.1 前端设计 - 12 -
5.2 后端设计 - 20 -
5.3 网络架构 - 22 -
5.4 系统的组成 - 22 -
5.5 基本的工作原理 - 23 -
5.6 系统设备结构框图 - 24 -
5.7 系统的主要功能 - 24 -
第四章 系统主要设备性能 - 25 -
第五章 系统设备配置清单 - 38 -

第一章 前 言

1、项目背景
随着科学技术的飞速发展，特别是计算机和通信技术的不断发展进步，科技正在改变着我们的生活，高科技已经深入到各个领域；工业控制自动化、办公自动化、智能楼宇……数字化技术已经渗透到各行各业的每一个角落。为了创建一个安全防范现代化、科技化的文明住宅小区，提高小区内的管理水平，营造一个安全、有序的工作环境，物业需要随时掌握现场情况，这些资料有选择地进行记录，或在必要的时候实时保存录像，以备将来查看，使住宅小区无论是在任何的安全管理方面，还是在遇到问题时的及时响应方面，都具有显著的优势。单从技术角度来看，数字监控技术已日趋稳定，但是，一个成功的项目取决于完善的项目实施过程和及时的售后服务。这样才能真正达到用户预期的需求。 随着计算机的谈及、应用、网络通讯技术及图像压缩处理技术的快速发展，采用最新的计算机、通信、图像处理技术、通过网络线路传输数码图像，可为运程图像监控提供高效可行且价格低廉的解决方案。
对于新建的住宅小区，利用其在建成的网络系统，充分发挥网络的优势，可建成高效可靠的网络视频监控系统，为住宅小区的安全防范，高效管理提供全新高科技的手段。
将现场的图像全天候地实时地传送到监控中心的监控服务器硬盘上，相关管理人员的领导不仅可随时调看每个地点的当前状况；在发生意外情况时，可以根据现场状况，及时调派人员处理，消除重大事故隐患，还可在任意时刻迅速查看定时定点的录像资料，保留有价值的历史资料。

2、系统发展概况

视频监控系统一直是监控领域中的热点，它以直观、方便、信息内容丰富而在各个行业得到广泛应用，视频监控系统的发展与电子、通信的发展息息相关，就其发展的阶段看，主要经历了以下阶段：
第一代基于模拟传输的视频监控系统(VCR为中心)
视频监控系统最早的应用方案是采用模拟信号在电缆或光纤中传输，然后再集中监控和录像等。这种基于模拟图像的视频监控系统从电视机、摄像机诞生的那天，就已经诞生。其视频监控系统主要由摄像机、视频切换矩阵、监视器、录像机等组成，通过视频线、控制线连接，主要用于安保、生产管理场合。其特点是模拟视频信号传输，传输距离有限，安全性较差，监控方式单一。其特点是以VCR（Video Cassette Recorder）为中心，
第二代基于PC机或工控机的板卡式视频监控系统（DVR为中心）
视频采集压缩技术的进步使得基于计算机的板卡式视频监控系统成为可能，PC机的普及也推动了此类技术的发展。这类视频监控系统主要由摄像机、各类采集设备、PC机/工控机、采集卡、视频压缩卡、通信接口卡、PC监控设备、录像机（模拟或数码）等组成，依赖于通信网络构成整个视频监控系统。采用计算机作为硬件平台，WINDOWS操作系统+应用软件方式来实现。该产品集图像采集、图像压缩、图像解压、图像监控与控制、图像点播、系统管理于一体，如果某部件（硬件或软件）发生故障，那么整个系统都功亏一篑，无论PC机还是工控机，都比较容易死机，不易于7*24小时使用；WINDOWS操作系统作为一个普通个人用操作系统，现在面临着系统及其不稳定，安全漏洞太多，容易被黑客利用。另外这种方式存在功耗大、环境适应能力、联网能力差等缺点，其特点是以DVR(Digital Video Recorder)为中心。
原中凯名邸所设计的监控系统就属于第二代基于工控机的板卡式（DVR为中心）的视频监控系统。
第三代网络视频监控系统
第三代视频监控领域，集中了多媒体技术、数字图像处理及远程网络传输等最新技术，它是大型的,分散的地理区域监控系统的最佳选择，它正以无可比拟的绝对优势取代着前二代监控系统。第三代视频监控技术不仅仅在可解决图像传输、远程控制、现场信号采集等监控功能，还可提供高质量的监控图像和便捷的监控方式。它一般基于TCP/IP架构，符合通信网的发展趋势。嵌入式系统所有硬件软件全都采用专业设计、具备专业的制造工艺。

3、设计原则

为了把“徐汇中凯城市之光名邸小区住宅监控系统”规划好、设计好、建设好、应用好， “徐汇中凯城市之光名邸小区住宅监控系统”工程的建设应遵循以下原则：
1) 可靠性
整套系统的可靠性是第一位的。在系统设计、设备选型、调试、安装等环节严格执行国家、行业的有关标准及公安机关有关安全技术防范的要求，保证系统的可靠性。系统采用成熟、稳定、完善和通用的技术设备，有升级能力，有完备的技术培训和质量保证体系，能够保证全天候长期稳定运行。
2) 安全性
整个系统、网络、设备、中心机房和前端，具有防雷击、过载、监控中心断电的能力，软件不易受病毒感染。系统建成为一体化的独立网络，应用层相对独立，与其它网络系统物理隔离，具有高度的安全和保密性。
3) 实用性
在建设之前，做好充分的需求调研。设计合理，结构简单，功能完备，切合实际，能有效提高工作效率，满足公安业务工作需求。
4) 经济性
在满足系统功能及性能要求的前提下，尽量降低系统建设成本。采用经济实用的技术和设备，利用现有设备和资源，综合考虑系统的建设、升级和维护费用，不盲目投入。建设经费不足的地区，应先重点、后一般，分期投入、分期建设。
5) 易操作性
提供清晰、简洁、友好的中文操作界面，操控简便、灵活，易学易用，便于管理和维护，能自动纠错和系统恢复，整个系统的操作简单、快捷、环节少，以保证不同文化层次的操作者及有关领导熟练操作系统。
6) 及时性
能将突发事件现场的图像、数据及时地传输到各级监控中心。
7) 规范性
控制协议、编解码协议、接口协议、视频文件格式、传输协议等应符合相关国家标准、行业标准和公安部颁布的技术规范。
8) 可维护性
系统应具备自检、故障诊断及故障弱化功能，在出现故障时，应能得到及时、快速的维护。
9) 扩充性
系统应是一个相对开放的系统，系统在初步设计时，就考虑未来良好的扩展性，以降低未来发展的成本，使系统具有良好的可持续发展性，系统预留了与其他系统的接口。
在方案设计及建设过程中要充分考虑上海市公安技防办关于上海住宅小区的标准要求，所以系统方案设计时必须从紧密结合上海技防办关于小区住宅标准的要求，以现有的网络结构和布局出发，结合实际使用需要，跟踪国内技术发展的现状和方向，将设计的原则自始自终贯穿于整个系统。

4、设计依据
本设计方案按照业主要求和国家相关安防标准作为设计依据：
《民用建筑电器设计规范》JGJ/T16-92
《智能建筑设计标准》GB/T50314-2000
《民用闭路监视电视系统工程技术规范》GB50198-94
《安全防范工程程序与要求》GA/T75-94
《安全防范工程技术规范》GB50348-2004
《安全防范系统通用图形符号》GA/T74-2000
[沪公技防（2010）001]《上海市视频安全监控用模拟彩色摄像机技术规范》（执行）
《防盗报警控制器通用技术条件》GB12663-2001
《入侵探测器通用技术条件》GB10408.1-89
《主动红外入侵探测器》GB10408.4-2000
《被动红外入侵探测器》GB10408.5-2000
《视频安防监控数字录像设备》GB20815-2006
《住宅小区安全技术防范系统要求》DB31/294-2003
关于印发《住宅小区安全技术防范系统要求补充规定的通知》沪公技防（2007）003号
住宅小区安全技术防范系统要求(2010版) GB31/294-2010
徐汇中凯城市之光名邸平面图
徐汇中凯城市之光名邸设计任务书
除执行以上各项条例外,系统的设计与施工还应符合现行国家规范和行业标准以及工程属地法规文件和建筑平面图的具体要求
第二章 需求分析
1、需求分析
通过与徐汇中凯城市之光名邸小区项目需求交流获悉，需要建设一套数字高清视频监控系统。
系统需要实现两级监控架构，即前端采用高清数字摄像机信息采集点分别汇聚到各楼层网络交换机，并由 1 个总控中心进行管理。
根据高清视频监控系统建设的需要，提出以下系统需求：
系统的全面高清性
要求前端信息采集点全部采用高清摄像机，要求存储系统以高清图像质量实现视频数据的保存。要求采用高清解码器进行实时标清图像解码。要求采用液晶监视器呈现解码后的视频图像，解码器与液晶监视器之间采用VGA高清分辨率的传输。
系统的全面 IP 化
要求高清摄像机以 IP 方式接入监控系统，利用网络传递高清视频信号、报警信号和控制信号。要求存储系统以 IP 方式为高清摄像机提供存储服务，并对外提供点播服务。要求解码器和客户端以IP方式获取实时标准子码流/回放主码流进行解码输出。
系统的技术优越性要求高清摄像机采用低功耗设计、先进的视频编码技术在满足图像质量要求的情况下充分保障前端信息采集点的可靠性。 要求存储系统提供多样化的存储方式，可根据具体使用环境进行合理选择，保障存储系统的可靠性和易用性。
解决多级监控系统互连互通，包括控制权限和流媒体转发实现交互和数据流转发功能。为其它业务部门使用监控系统提供信息出口，并要求权限验证和访问权限分配功能。
系统的可操作性和简捷实用高清视频监控系统在应用功能上不应与标清视频监控系统有差别。
系统的设计需确保具体功能的可操作性，操作界面布局合理、操作流程直观简捷，整体上 体现系统的实用性。
2、功能需求
“徐汇中凯城市之光名邸小区网络视频监控项目”必须满足如下功能：
1) 信息采集功能
前端监控系统应能够采集视视频信息、报警信息，并按照传输要求进行压缩、编码处理，转换成能够在数字交换网上传输的信息格式。
2) 信息传输功能
对经过压缩、编码处理的视频信息、报警信息，按照工作流程在网络系统中进行传输，根据安全管理权限，构成各级传输网络系统。同时能够满足管理需要，传输上级系统调用本系统中的存储信息。
3) 权限管理功能
为了保证“徐汇中凯城市之光名邸小区网络视频监控项目”的正常应用运行，应该对系统用户进行分类，并综合考虑各种因素制定合理的权限管理策略，实现对用户访问的控制。
4) 信息存储和备份功能
在前端报警系统、监控系统、事件信息、视频信息、系统日志，均进行存储历史数据信息，可在网络系统中依据授权回放。
5) 系统控制功能
依据授权将网络用户发出的控制命令传送到前端监控系统，实现监控中心及授权用户对前端任意一路监控图像的调用和控制。
在实现以上功能的需求下，同时满足上海市技防办关于符合上海市地方小区住宅监控系统标准需求。
第三章 技术方案
1、数字监控系统概述
网络数字视频监控系统是一种用计算机控制图像的矩阵交换系统，是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，利用监控系统控制台，操作人员可以选取各种摄像机，将其图像显示在所用的图像监视器上，同时进行录像。监控系统可以自动地管理外部信号，可以由选定的监视器依照程序进行显示。系统能够监视摄像机的图像信号，如果摄像机出现故障，监控系统会及时做出报警反应并记录下故障。
视频监控系统能在人们无法直接观察的场合，却能实时、形象、真实地反映被监视控制对象的画面，并已成为人们在现代化管理中监控的一种极为有效的观察工具。由于它具有少量工作人员在控制中心操作就可观察许多区域，甚至远距离区域的独特功能，被认为是保安工作之必须手段。
2、模拟摄像机与数字高清摄像机的优劣对比
2.1、数字摄像机的观察范围大大优于模拟摄像机
与模拟摄像机VGA640x480观察范围比较，数字摄像机的观察范围将是其数倍：
HDTV 720p数字摄像机（分辨率1280x720，0.9MP像素）的观察范围是VGA的3倍；
1.3MP 数字摄像机（分辨率1280x1024，1.3MP像素）的观察范围是VGA的4.25倍；
2MP 数字摄像机（分辨率1600x1200，2MP像素）的观察范围是VGA的6.25倍；
HDTV 1080p数字摄像机（分辨率1920x1080，2.1MP像素）的观察范围是VGA的6.75倍。

2.2、数字摄像机的清晰度是模拟摄像机的数倍

一家加油站经常发生顾客加油后偷偷驶离的事件，他们更换3台模拟摄像机为1台高清数字摄像机，通过拍下车牌号码来降低他们的损失。在模拟系统下，需要每条车道安装一台模拟摄像机，而数字监控系统只需要1台高清摄像机，可以同时观看3条车道。

一个银行柜台更换成高清摄像机后，观察范围扩大一倍，图像清晰度成倍增加。

3、数字摄像机的优势
3.1、前端摄像机具有存储功能，不再担心传输线路故障造成视频图像丢失
数字摄像机配有SD存储卡，按照8M带宽计算，1张32G的SD存储卡可以存储24小时的高清1080p的视频图像信息，采用H.264图像压缩格式实际的储存时间可以长达7-15天（视图像的实际活动情况决定）。
正是由于数字摄像机可以配置SD存储卡，因此相比模拟摄像机不能存储图像，只要确保摄像机的电源稳定，不必担心传输链路出现的故障而造成视频信号的丢失。在传输链路恢复时，数字摄像机将续传中断的图像信息到后端的存储服务器上。使得数字监控系统的可靠性相比模拟系统大大提高。
3.2、数字摄像机工作状态自动回传至数字管理平台
模拟的摄像机无法将设备的工作状态告知后端的管理平台，除了整个视频丢失后，后端的DVR会判断出以外，对于视频图像被外物遮挡、视频图像聚焦偏移造成图像模糊、视频图像监控范围被人为移动等等故障无法作出判断，并发出告警给管理平台，及时提醒安保人员处理。而数字摄像机可以很好的解决这些问题，一旦发生视频图像的变动就会自动发出报警给管理平台，提醒安保人员去修复故障。从而确保整个监控系统始终处于正常的工作状态，这个是模拟摄像机所不能具备的。
4、数字监控系统在信号传输与区域联网上的优势
模拟监控系统传输上采用传统的同轴电缆加多股护套电缆的传输方式，属于专用缆线系统，非常死板，对于监控点位的增加和移动都非常繁琐，必须重新敷设线缆。而数字监控系统是建立在标准以太网的平台上，采用标准的综合布线方式，无论布线还是传输的网络方式都是标准化的设计，充分体现了三网合一的理念。1根网线解决了视频信号，电源传输，控制型号等所有信号的传输，线缆种类的精简，大大降低了缆线引发的故障概率。对于今后增加或者移位，只需要存在有以太网存在就可以连通，无论有线方式，无线方式，长距离的光纤方式都可以做为接入点使用。
模拟监控系统在区域联网方式上局限性是非常严重的问题，往往要解决这个需要增加额外多的设备和专用缆线，有时候甚至需要更换整个监控中心的设备。数字监控系统在这个问题上完全不存在任何问题，不需要添加任何专用设备，只需要将需要联网区域的以太网连接起来并且保证足够的带宽，就可以很轻松的将多个区域内的系统整合成1个系统，而且互不影响。对于本地内网互联是很容易实现的。对于异地的互联，随着互联网技术的发展已经联网成本的降低，异地的区域互联也非常容易和便捷，这个对于模拟监控系统来说是无法想象的情况。
对于中凯名邸设计有住宅楼与办公楼2个区域，通过以太网的连接，很轻松的可以实现互联和资源共享，而只需要规划好权限就可以很轻松的统一管理监看，也可以分开管理监看。
对于数字监控系统来说，监控中心的概念仅仅只是安保人员工作中心的场所，不在受到设备的限制，而模拟监控系统却受到设备和线缆的局限，模拟的监控中心不但是安保人员工作的中心也同时是设备集中的中心。对于一个模拟监控系统，搬迁机房将是一个费时费力的工程，不仅需要将设备搬迁，同时需要将缆线延伸，同时设备间的跳线也需要跟着移动或者重新制作。1个模拟前端摄像机在监控中心至少与之有关的设备会有3个，跳线会有3根，缆线最少是1根，如果摄像机的数量少不会觉得会有多少不方便，但是当达到数百台数量时，这些设备和跳线以及缆线将是一个非常庞大的数字。但对于数字监控系统来，接入的缆线只需要一根网线或者是一根光纤，跳线只决定于中心机房的设备数量而与前端数字摄像机的数量无关。在任何有以太网存在的地方，并且保证足够的带宽，都可以作为我们的监控中心，只需要将监控中心的设备搬迁过去即可，非常的简单。
鉴于数字监控系统在区域互联与线路传输上的优势，甚至可以将监控信号开放给住户使用，比如可以将车库内的监控图像开放给住户，住户可以通过手机就可以看到车库的图像，可以知道自己的车位有没有被别人非法侵占，或者知道哪里有闲置的车位等等。在严格的权限管理下，不会影响到整个监控系统的安全性。

5、数字监控系统的优势总结
Ø 数字监控系统的图像质量远远优于模拟监控，图像更加清晰；
Ø 数字监控摄像机前端配置有SD存储卡，不怕线缆引发的故障而造成监控图像的丢失；
Ø 可视化的数字矩阵配合可视化的电子地图，使得安保人员能轻松快速的定位事件现场，大大提升安保人员的对于事件的响应速度；
Ø 电脑化自动查询系统，可以使安保人员轻松快速的查询到所需要的监控图像，避免了人工查询引发的漏查事件或者长时间高负荷的人力消耗，使得监控系统真正在上升到智能化的水准；
Ø 基于磁盘阵列的存储架构，可以保证数据的安全，不会因为硬盘的故障而导致图像信息的丢失；
Ø 严格的权限设置和高效便捷智能管理，使得安保中心人员在监看和管理整个监控系统时，效率大大提高，节省了大量的人力资源。
Ø 标准化的综合布线与网络传输系统，大大降低了线路引发的故障概率，使得整个数字监控系统更加的可靠与稳定；
Ø 基于以太网构架的信号传输体系，能轻松的构建监控中心，任意便捷的连接各个区域的监控系统，即可整合成一个系统，也可以分为多个独立的系统，甚至可以将其开放到手机平台上进行管理与监看。

4、数字监控系统结构
视频监控系统一般由三部分构成：前端（成像以及相关辅助设备）、后端（控制、显示、记录等设备）、传输（网线、供电电缆和光缆等等）三部分，由于传输部分在具体项目中有很大不同，所以很多设计中也将视频监控系统分成两个部分，即前端和后端。
◆系统结构框架图

前端所有摄像机图像信号先通过网络线传送至各层网络交换机，再通过光发射器将电信号变成光信号，光信号经由光纤传输至监控中心的光接收机，由接收机进行光电转换，接入监控中心的核心网络交换机。通过监控中心视频转发服务器将前端网络视频信号转发给网络存储服务器进行录像存储和解码器进行数字解码上墙。通过液晶监视器进行实时显示前端所有视频图像。
5、系统设计
5.1 前端设计
◆全方位监控点
根需小区平面图及用户需求，本次设计119只网络摄像机，主要采用了网络半球摄像机、网络枪式摄像机和模拟电梯摄像机三种。具体分布图下：
1）、摄像机的点位设置
根据实施项目的特点—住宅小区，按标准的要求，并结合开发商的管理要求。摄像机的设置重点主要在：小区车辆出入口、小区主干通道、地下一、二层车库出入口和主干通道、地下室与车库联通通道口、各幢楼一层出入口和电梯轿厢内等重要区域。
小区二只大门出入口和二只车库入出入口分别安装焦距为7－70mm枪式摄像机，安装高度为1.2m米的摄像机8只，监看出入小区的车牌，监控图像能清晰显示进出车辆特征。
小区二只大门和一只边门出入口分别安装焦距为7－70mm枪式摄像机，安装高度为2.2m~3m米的摄像机5只，监看出入小区的活动目标，监控图像能清晰显示进出车辆及人员特征。
小区主干道安装焦距为7－70mm枪式摄像机，安装高度为2.2m~3m米的枪式摄像机8只，监视范围覆盖小区主干车道，监控图像能清晰显示车辆及人员特征。
小区地面通往二只通往地下车库楼梯口安装焦距为7－70mm枪式摄像机，安装高度为2.2m~3m米的摄像机2只，监视范围出入楼梯口员，监控图像能清晰显示出入楼梯口人员特征。
地下一层车库主干通道及出入口安装焦距为2.8-12mm，高度为2.2m~3m米的枪式摄像机19只，监视范围覆盖车辆出入地下车库全程，监控图像能清晰显示进出车库车辆特征。
地下二层车库主干通道及出入口安装焦距为2.8-12mm，高度为2.2m~3m米的枪式摄像机17只，监视范围覆盖车辆出入地下车库全程，监控图像能清晰显示进出车库车辆特征。
1#、2#单元楼一层出入口、楼梯出入口、监控室、电梯轿厢安装有焦距为2.8-12mm，高度为2.2m~3m的摄像机20台，监视范围覆盖人员出入一层出入口、监控室、电梯轿厢，监控图像能清晰显示进出人员的体貌特征。
3#、5#单元楼一层出入口、电梯轿厢安装有焦距为2.8-12mm，高度为2.2m~3m的摄像机15台，监视范围覆盖人员出入一层出入口及电梯轿厢，监控图像能清晰显示进出人员的体貌特征。
6#单元楼一层出入口、电梯轿厢安装有焦距为2.8-12mm，高度为2.2m~3m的摄像机10台，监视范围覆盖人员出入一层出入口及电梯轿厢，监控图像能清晰显示进出人员的体貌特征。
7#单元楼一层出入口安装有焦距为2.8-12mm，高度为2.2m~3m的半球摄像机1台，监视范围覆盖人员出入一层出入口，监控图像能清晰显示进出人员的体貌特征。
8#单元楼一层出入口、电梯轿厢安装有焦距为2.8-12mm，高度为2.2m~3m的摄像机11台，监视范围覆盖人员出入一层出入口及电梯轿厢，监控图像能清晰显示进出人员的体貌特征。
9#单元楼一层出入口安装有焦距为2.8-12mm，高度为2.2m~3m的半球摄像机2台，监视范围覆盖人员出入一层出入口，监控图像能清晰显示进出人员的体貌特征。
监控机房安装焦距为2.8-12mm，高度为2.2米的半球摄像机1台，监控图像能清晰显示进出机房人员的体貌特征。
安装于室内通道光照度变化大的地方摄像机统一使用自动光圈镜头。
摄像机吊杆和支架的选用将注意安装牢固，避免风力引起吊杆或支架晃动，影响图像的质量。
门，窗，风口的实体防护设计和产品选型，由甲方和土建方提供和安装。摄像机信号和电源的引线作防水处理，避免环境对设备寿命的影响。

系统前端设备摄像机的配置表及系统前端设备摄像机的布点图如下：
系统前端设备摄像机的配置表
1、室外总平面区域
序号
编号
摄像机安装位置
摄像机型号
摄像机类型
监视区域
安装方式
镜头
1
C1
西南进出口
BCN-VB81P
彩色宽动态枪式摄像机
西南进出口车牌
立柱
8-50mm
2
C2
西南进出口
BCN-VB81P
彩色枪式摄像机
西南进出口车牌
立柱
8-50mm
3
C3
西南进出口
BCN-VB81P
彩色枪式摄像机
西南进出口车牌
立柱
8-50mm
4
C4
西南进出口
BCN-VB81P
彩色枪式摄像机
西南进出口车牌
立柱
8-50mm
5
C5
5#楼通地下楼梯口
BCN-VB81P
彩色枪式摄像机
5#楼通地下楼梯口
立柱
8-50mm
6
C6
5#楼主干道
BCN-VB81P
彩色枪式摄像机
5#楼主干道
立柱
8-50mm
7
C7
3#楼主干道
BCN-VB81P
彩色枪式摄像机
3#楼主干道
立柱
8-50mm
8
C8
2#楼主干道
BCN-VB81P
彩色枪式摄像机
2#楼主干道
立柱
8-50mm
9
C9
1#楼主干道
BCN-VB81P
彩色枪式摄像机
1#楼主干道
立柱
8-50mm
10
C10
东北进出口
BCN-VB81P
彩色枪式摄像机
东北进出口车牌
立柱
8-50mm
11
C11
东北进出口
BCN-VB81P
彩色枪式摄像机
东北进出口车牌
立柱
8-50mm
12
C12
东北进出口
BCN-VB81P
彩色枪式摄像机
东北进出口车牌
立柱
8-50mm
13
C13
东北进出口
BCN-VB81P
彩色枪式摄像机
东北进出口车牌
立柱
8-50mm
14
C14
1#楼与地下车库主干道
BCN-VB81P
彩色枪式摄像机
1#楼与地下车库主干道
立柱
8-50mm
15
C15
1#楼通地下楼梯口
BCN-VB81P
彩色枪式摄像机
1#楼通地下楼梯口
立柱
8-50mm
16
C16
地下车库出入口
BCN-VB81P
彩色枪式摄像机
地下车库出入口车牌
立柱
8-50mm
17
C17
地下车库出入口
BCN-VB81P
彩色枪式摄像机
地下车库出入口车牌
立柱
8-50mm
18
C18
西北门出入口
BCN-VB81P
彩色枪式摄像机
西北门出入口
立柱
8-50mm
19
C19
8#楼主干道
BCN-VB81P
彩色枪式摄像机
8#楼主干道
立柱
8-50mm
20
C20
7#楼主干道
BCN-VB81P
彩色枪式摄像机
7#楼主干道
立柱
8-50mm
21
C21
6#楼主干道
BCN-VB81P
彩色枪式摄像机
6#楼主干道
立柱
8-50mm
22
C22
地下车库出入口
BCN-VB81P
彩色枪式摄像机
地下车库出入口车牌
立柱
8-50mm
23
C23
地下车库出入口
BCN-VB81P
彩色枪式摄像机
地下车库出入口车牌
立柱
8-50mm
2、地下一层车库区域
序号
编号
摄像机安装位置
摄像机型号
摄像机类型
监视区域
安装方式
镜头
24
C-1-01
自行车车库门口
BCN-VB81P
彩色枪式摄像机
往下地下二层出入口
墙装
2.8-12mm
25
C-1-02
东南主干道东侧
BCN-VB81P
彩色枪式摄像机
东南主干道东西方向
吊装
2.8-12mm
26
C-1-03
东南主干道东侧
BCN-VB81P
彩色枪式摄像机
东南主干道东西方向
吊装
2.8-12mm
27
C-1-04
东南主干道中间
BCN-VB81P
彩色枪式摄像机
东南主干道东西方向
吊装
2.8-12mm
28
C-1-05
东南主干道中间
BCN-VB81P
彩色枪式摄像机
东南主干道北南方向
吊装
2.8-12mm
29
C-1-06
往地下二层车库出入口
BCN-VB81P
彩色枪式摄像机
往地下二层车库出入口
墙装
2.8-12mm
30
C-1-07
东中主干道西侧
BCN-VB81P
彩色枪式摄像机
东中主干道西东方向
吊装
2.8-12mm
31
C-1-08
东中主干道东侧
BCN-VB81P
彩色枪式摄像机
东中主干道东西方向
墙装
2.8-12mm
32
C-1-09
东中主干道中间
BCN-VB81P
彩色枪式摄像机
东中主干道北南方向
吊装
2.8-12mm
33
C-1-10
东中主干道中间
BCN-VB81P
彩色枪式摄像机
东中主干道东西方向
吊装
2.8-12mm
34
C-1-11
东中主干道西侧
BCN-VB81P
彩色枪式摄像机
东中主干道西东方向
吊装
2.8-12mm
35
C-1-12
中间主干道中间
BCN-VB81P
彩色枪式摄像机
中间主干道东西方向
墙装
2.8-12mm
36
C-1-13
东中主干道东侧
BCN-VB81P
彩色枪式摄像机
东中主干道东西方向
墙装
2.8-12mm
37
C-1-14
中间主干道中间
BCN-VB81P
彩色枪式摄像机
中间主干道北南方向
吊装
2.8-12mm
38
C-1-15
东北主干道中间
BCN-VB81P
彩色枪式摄像机
东北主干道东西方向
墙装
2.8-12mm
39
C-1-16
东北主干道西侧
BCN-VB81P
彩色枪式摄像机
东北主干道北南方向
吊装
2.8-12mm
40
C-1-17
东北主干道东侧
BCN-VB81P
彩色枪式摄像机
东北主干道东西方向
墙装
2.8-12mm
41
C-1-18
地下车库主入口
BCN-VB81P
彩色枪式摄像机
地下车库主入口通道
墙装
2.8-12mm
42
C-1-19
东北角主干道
BCN-VB81P
彩色枪式摄像机
东北角主干道北南方向
墙装
2.8-12mm
3、地下二层车库区域
序号
编号
摄像机安装位置
摄像机型号
摄像机类型
监视区域
安装方式
镜头
43
C-2-01
西南角主干道
BCN-VB81P
彩色枪式摄像机
西南角主干道西东方向
墙装
2.8-12mm
44
C-2-02
往地下一层车库出入口
BCN-VB81P
彩色枪式摄像机
往地下一层车库出入口
墙装
2.8-12mm
45
C-2-03
西南主干道
BCN-VB81P
彩色枪式摄像机
西南主干道北南方向
吊装
2.8-12mm
46
C-2-04
西南主干道
BCN-VB81P
彩色枪式摄像机
西南主干道东西方向
吊装
2.8-12mm
47
C-2-05
东南主干道东侧
BCN-VB81P
彩色枪式摄像机
东南主干道东西方向
吊装
2.8-12mm
48
C-2-06
东南主干道东侧
BCN-VB81P
彩色枪式摄像机
东南主干道东西方向
墙装
2.8-12mm
49
C-2-07
东南主干道西侧
BCN-VB81P
彩色枪式摄像机
东南主干道西东方向
吊装
2.8-12mm
50
C-2-08
中间主干道西侧
BCN-VB81P
彩色枪式摄像机
中间主干道西东方向
吊装
2.8-12mm
51
C-2-09
中间主干道中间
BCN-VB81P
彩色枪式摄像机
中间主干道北南方向
吊装
2.8-12mm
52
C-2-10
中间主干道东侧
BCN-VB81P
彩色枪式摄像机
中间主干道东西方向
吊装
2.8-12mm
53
C-2-11
中间主干道西侧
BCN-VB81P
彩色枪式摄像机
中间主干道西东方向
吊装
2.8-12mm
54
C-2-12
西北主干道西侧
BCN-VB81P
彩色枪式摄像机
西北主干道北南方向
吊装
2.8-12mm
55
C-2-13
西北主干道西侧
BCN-VB81P
彩色枪式摄像机
西北主干道西东方向
吊装
2.8-12mm
56
C-2-14
东北主干道中间
BCN-VB81P
彩色枪式摄像机
东北主干道北南方向
吊装
2.8-12mm
57
C-2-15
东北主干道东侧
BCN-VB81P
彩色枪式摄像机
东北主干道东西方向
吊装
2.8-12mm
58
C-2-16
东北主干道中间
BCN-VB81P
彩色枪式摄像机
东北主干道北南方向
墙装
2.8-12mm
59
C-2-17
东北角主干道
BCN-VB81P
彩色枪式摄像机
东北角主干道北南方向
墙装
2.8-12mm
4、1#、2#楼区域
序号
编号
摄像机安装位置
摄像机型号
摄像机类型
监视区域
安装方式
镜头品牌
60
C1#-01
2#楼地下二层前室外
BCN-VB81P
彩色枪式摄像机
2#楼地下二层前室门口
吊装
2.8-12mm
61
C1#-02
2#楼地下二层前室外
BCN-VB81P
彩色枪式摄像机
2#楼地下二层前室门口
吊装
2.8-12mm
62
C1#-03
1#楼地下二层前室外
BCN-VB81P
彩色枪式摄像机
东中前室门口
吊装
2.8-12mm
63
C1#-04
1#楼地下二层前室外
BCN-VB81P
彩色枪式摄像机
东中前室门口
吊装
2.8-12mm
64
C1#-05
2#楼地下一层大堂外
BCN-VB81P
彩色枪式摄像机
大堂西门口
吊装
2.8-12mm
65
C1#-06
2#楼地下一层大堂外
BCN-VB81P
彩色枪式摄像机
大堂西门口
吊装
2.8-12mm
66
C1#-07
2#楼地下一层前室外
BCN-VB81P
彩色枪式摄像机
大堂西前室门口
吊装
2.8-12mm
67
C1#-08
1#楼地下一层大堂外
BCN-VB81P
彩色枪式摄像机
大堂西北中门口
吊装
2.8-12mm
68
C1#-09
1#楼地下一层大堂外
BCN-VB81P
彩色枪式摄像机
大堂西北中门口
吊装
2.8-12mm
69
C1#-10
2#楼一层信报间
BCN-VD81P
彩色半球摄像机
2#楼一层信报间门口
吸顶安装
2.8-12mm
70
C1#-11
2#楼一层大堂外
BCN-VB81P
彩色枪式摄像机
2#楼一层大堂门口
墙装
2.8-12mm
71
C1#-12
1#楼一层大堂外
BCN-VB81P
彩色枪式摄像机
1#楼一层大堂门口
墙装
2.8-12mm
72
C1#-13
1#楼外楼梯口
BCN-VB81P
彩色枪式摄像机
1#楼外楼梯口
墙装
2.8-12mm
73
C1#-14
1#楼一层信报间
BCN-VD81P
彩色半球摄像机
1#楼一层信报间门口
吸顶安装
2.8-12mm
74
C1#-15
1#楼一层监控室
BCN-VD81P
彩色半球摄像机
1#楼一层监控室
吸顶安装
2.8-12mm
75
C1#-16
1#楼一层物业楼梯口
BCN-VD81P
彩色半球摄像机
1#楼一层物业楼梯口
吸顶安装
2.8-12mm
76
C1#-17
1#楼通地下层外楼梯
BCN-VB81P
彩色枪式摄像机
1#楼通地下层外楼梯
墙装
2.8-12mm
77
C1#-18
1#楼消防电梯轿厢
BCC-D328PD
电梯专用摄像机
消防电梯轿厢内
吸顶安装
2.8mm
78
C1#-19
1#楼客
