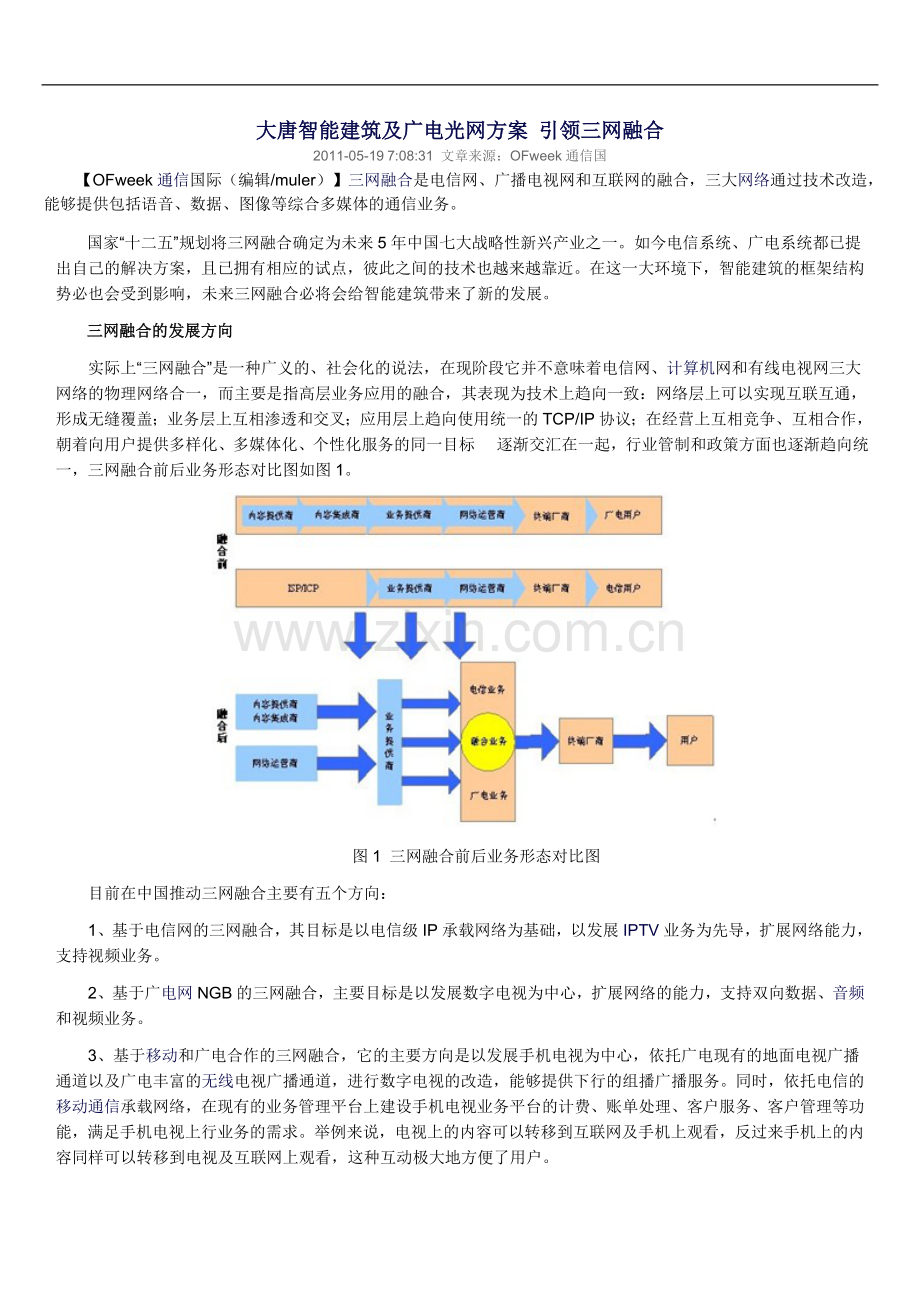

大唐智能建筑及广电光网方案 引领三网融合2011-05-19 7:08:31 文章来源：OFweek通信国【OFweek通信国际（编辑/muler）】三网融合是电信网、广播电视网和互联网的融合，三大网络通过技术改造，能够提供包括语音、数据、图像等综合多媒体的通信业务。国家“十二五”规划将三网融合确定为未来5年中国七大战略性新兴产业之一。如今电信系统、广电系统都已提出自己的解决方案，且已拥有相应的试点，彼此之间的技术也越来越靠近。在这一大环境下，智能建筑的框架结构势必也会受到影响，未来三网融合必将会给智能建筑带来了新的发展。三网融合的发展方向实际上“三网融合”是一种广义的、社会化的说法，在现阶段它并不意味着电信网、计算机网和有线电视网三大网络的物理网络合一，而主要是指高层业务应用的融合，其表现为技术上趋向一致：网络层上可以实现互联互通，形成无缝覆盖；业务层上互相渗透和交叉；应用层上趋向使用统一的TCP/IP协议；在经营上互相竞争、互相合作，朝着向用户提供多样化、多媒体化、个性化服务的同一目标 逐渐交汇在一起，行业管制和政策方面也逐渐趋向统一，三网融合前后业务形态对比图如图1。图1 三网融合前后业务形态对比图目前在中国推动三网融合主要有五个方向：1、基于电信网的三网融合，其目标是以电信级IP承载网络为基础，以发展IPTV业务为先导，扩展网络能力，支持视频业务。2、基于广电网NGB的三网融合，主要目标是以发展数字电视为中心，扩展网络的能力，支持双向数据、音频和视频业务。3、基于移动和广电合作的三网融合，它的主要方向是以发展手机电视为中心，依托广电现有的地面电视广播通道以及广电丰富的无线电视广播通道，进行数字电视的改造，能够提供下行的组播广播服务。同时，依托电信的移动通信承载网络，在现有的业务管理平台上建设手机电视业务平台的计费、账单处理、客户服务、客户管理等功能，满足手机电视上行业务的需求。举例来说，电视上的内容可以转移到互联网及手机上观看，反过来手机上的内容同样可以转移到电视及互联网上观看，这种互动极大地方便了用户。4、以政府主导下的数字城市和无线城市的建设，它的主要目标是通过信息化手段完成城市综合信息和决策体系的电子化与统一化。有些城市是与电信、移动或广电运营商合作建网，政府运营；有些甚至是由政府出面统一管线甚至设备建设，在满足自身需要后采取租赁形式给运营商经营。5、以智能建筑行业为主导推动的以房地产商为投资主体的数字社区、智能小区和智能建筑为代表的三网融合。房地产商通过建设光纤到户的驻地网络，通过将电话、互联网、广播电视业务融合，并添加实现了安防监控网络和智能家居控制网络，实际已经实现基于家庭的“五网合一”，并通过与运营商的合作实现平等接入。目前智能建筑在中国的发展也正生机勃勃，大唐移动作为业务融合体验的先锋部队，正逐步在业务开展上占据三网融合业务的示范地位。三网融合催生智能建筑三网融合奠定了整个社会的信息基础，以此为基础也催生物联网的大量应用，三网融合和物联网成为相辅相成的加速信息化推进的两大引擎。而智能建筑作为信息社会最活跃的信息因子，也是物联网应用的重要场景，在三网融合的背景下也带来了新的变化。用户要求带宽持续升级，光纤到户势在必行。大唐移动认为：从未来“三网融合”业务情况来看，最有发展前景的应用是FTTx接入技术。而FTTx接入技术对于“智能建筑”来说最紧密。同时FTTx光缆布线工程也符合国家“光进铜退”低能耗发展的策略，并具备冗余、扩容和拓展能力。光纤到户需寻求新的建设模式。当前由于运营商网络建设的成本不断加大，对于真正的光纤到户目前很难依靠运营收回成本。根据示范工程的经验，大唐移动提出建筑物的网络建设，须向水、电、气、暖一样，由用户自己买单，房地产开发商统一建设完成。已有的建筑改造必须由政府资助，以业主与物业管理部门合作为主体完成FTTH网络建设。建成的FTTH网络作为开放网络平台向所有运营商平等开放（包括广电运营商），在运营环节支付维护管理费用。这将极大的推动三网融合和光纤到户的进程。三网融合催生智能建筑的发展。随着三网融合的发展，基础网络和业务的融合基础已形成，网络从数字家庭走向数字社区乃至数字城市。大唐移动提出应向以下几个目标发展，第一：建立以IP互联网为技术基础的数字家庭结构，包括高速多媒体网络，低速控制网络，无线信息传输网络，并与安防控制、视频监控和移动通信技术紧密结合，为用户提供家庭网络整体解决方案。第二：建立新型智能小区解决方案，在数字家庭平台基础上，集成智能小区安防报警系统、视频监控系统、周界防范系统、电子巡更系统、车辆管理系统、“一卡通”系统及物业管理系统。第三：研究网格化数字社区系统，包括社区物业服务系统、媒体娱乐系统、电子商务系统、网络银行，网络医疗等；通过建设多个数字社区示范工程，完善社区服务体系。第四：以现代服务业为核心，以数字家庭为基础，构造信息服务业的网络服务系统，建设覆盖整个社会的增值服务与售后服务系统。 自动控制和管理的智能建筑通信解决方案智能建筑(Intelligent Building，IB)是采用计算机技术对建筑物内的设备进行自动控制和管理并向用户提供信息和通信服务的一种新型建筑。智能建筑的核心是系统集成，而系统集成的基础则是智能建筑中的通信网络。从一定程度而言，通信网络的智能程度决定了整个智能建筑智能水平的高低。所以通信技术的发展对智能建筑的影响可谓意义深远。智能化集成系统（intelligented integration system，IIS）指以搭建建筑主体内的建筑智能化管理系统为目的，利用通信技术、计算机技术、控制技术、多媒体应用技术、安全防范技术、综合布线技术等将相关设备、软件进行集成设计、安装调试、界面定制开发和应用支持。 智能建筑的系统一般由通信、安全、管理、服务四个部分组成，其中的通信系统包含电话系统，宽带网络系统及有线电视系统。宽带IP网在技术上是三网(语音、数据、视频)融合的基础，大唐移动针对客户的不同需求推出了智能建筑通信系统几种特色的解决方案。 拥有综合网络的智能建筑子系统智能建筑除了通信系统还包括安全系统、管理系统和服务系统。安全系统是智能小区的重要组成部分。住宅区内一般设置保安安全管理中心，各安全子系统主机及控制设备均布置在保安中心。安全系统由周边及环境报警系统(周边防盗报警系统、闭路电视监控系统、电子巡更系统)、楼宇对讲系统和家庭防盗报警系统构成，层层设防、严密监控、综合管理，让业主生活在无形防盗网之中，反而比有形防盗网更安全、更舒适。住宅小区内一般设置物业管理中心，为了便于管理，常与保安中心合建，物业管理主要包括水、电、气自动抄表计费系统、停车场管理系统、楼宇自控系统和家电自动控制系统。现在对于星级酒店已广泛应用的还有客房控制系统。让用户办事方便、快捷，生活安全、舒适，是高水平物业管理致力的方向。服务系统就是让住户通过一张IC卡可以在住宅区内自由方便的进出、停车、消费、交纳各种费用等，实现“一卡通”。“一卡通”采用非接触IC卡，也称射频卡，它成功地将射频识别技术和IC卡技术结合起来，具备可靠性高，使用寿命长、成本低，便于携带等优点。IC卡系统可以与巡更系统、停车管理系统可以共同实施。由于IC卡具有16个不同加密扇区,将IC卡扇区赋予不同值, 就会具有不同功能，让不同身份的用户按需要使用。此卡还可以建立门禁、住户档案和住户医疗档案等。智能建筑现已发展成拥有众多的子系统，它将计算机技术、通信技术及控制技术综合应用于建筑物之中，在建筑物内建立起一个计算机综合网络，使建筑物更加智能化。IMS综合应用解决方案IMS（IP Multimedia Subsystem）即IP多媒体子系统，此系统实现了最初的VoIP业务，更重要的是有效地对网络资源、用户资源及应用资源进行管理，提高网络的智能，使用户可以跨越各种网络并使用多种终端，感受融合的通信体验。大唐移动以客户需求为导向，根据多年来为运营商、广电提供系统建设的经验，并切实结合各类客户的现状，提供了高效、融合、易管理的IMS综合应用解决方案。此方案是集视频会议、视频监控、IP语音通讯、IM即时通讯、企业集团电话等多种通信手段融合为一体的应用解决方案，提供丰富实用的业务功能，强大的扩充能力，给家庭用户、企业用户、个人用户带来了全新的沟通体验，为运营商创收更大效益。图2 大唐IMS应用架构图如图2所示，此系统可以针对广电不同的用户群体量身定做不同的业务解决方案，对于家庭用户具备宽带上网、VOIP、视频通话、WIFI电话、日常监护、监控等业务、医疗、出行、天气等信息服务、VOD、互通游戏等功能；对于个人用户具备移动多媒体，移动数字电视，最新的时尚咨询，个性化需求信息定制，娱乐互动等功能；对于企业集团客户具备便捷、高效、低价的通讯手段，完善的呼叫中心售后服务体系，简洁的工作流程以及便利随时随地工作处理等功能。 大唐移动的IMS解决方案具备很多优势，它融合了GSM/CDMA无线、视频、监控、WLAN、呼叫中心、即时通讯、企业集团电话网络；终端类型多样，接入灵活、丰富；提供基于全IP分布式架构，不受地域限制，并提供丰富、标准、开放的二次开发接口。此方案在智能建筑中广泛应用，如大型企业，星级酒店，办公写字楼等。IMS业务是有线电视网络发展三网融合业务的最好切入点，可发挥有线电视接入网落地优势，向现有用户提供语音、视频等融合增值服务，提升有线电视网络资源效用，并且可以提高广电用户ARPU值、增加运营收入，促进互动电视、宽带等业务发展。广电宽带网络建设方案传统的有线电视网是单向的，没有交互业务的功能，越来越不适应人们日益增长的个性化需求。大唐移动宽带网络建设方案以全程可管可控可运维为目标，助力电信运营商和广电运营商在三网融合实施过程中解决网络升级改造难题，为后续优势业务推广奠定网络基础。图3 大唐移动宽带网络建设方案示意图广播数字电视建设的基础是把HFC网络从单向网络改为双向网络，经过多年的试验和尝试，结合当前无源光网络和以太网技术的发展，EPON+LAN或EPON+EOC(Ethernet Over Coax)方式是最为匹配当前广电HFC双向改造的解决方案。基于EPON的LAN入户和Cable入户方式的结合可以最大保留现有有线电视HFC网络投资，并把目前的以单向分配为主的网络结构，向具有多业务承载能力的双向宽带信息网络演进，帮助广电运营商成功实现战略转型。大唐移动所提出的广电双向网改造方案，无论是LAN或者是EOC入户，用户都能开展多种业务，并充分考虑到业务的认证计费网管以及QOS等要求，达到可运营的目的。此系统针对不同的用户群体量身定做不同的业务解决方案：对于新建住宅小区，建议CATV光端机采用1550nm波长，不采用1310nm波长，以免跟PON设备有冲突。并积极将光纤推广到楼宇，将OLT推到小区，分光器到楼道。将EPON ONU(14FE)与EOC 头端（CLT)到楼层，确保每个CLT下CPE不超过16个用户。对于Coax建设，需要便于子树分离，同时配置相应的CATV光放大器。对于新建别墅小区，建议CATV光端机采用1550nm波长，将光纤推广到别墅门口，将OLT推到前端机房，分光器到小区。确保每户配置一个EOC头端与一个EPON ONU(14FE)，有条件直接EPON FTTH入户，CATV与EPON组成两个网络，建议每个房间配置CPE，确保带宽。对于城市旧小区改造，建议CATV光端机采用1550nm波长，不采用1310nm波长，以免跟PON设备有冲突。将OLT推到前端机机房，分光器到小区，EOC头端与一个EPON ONU(14FE)在小区，一个头端覆盖多栋建筑（满足电衰减范围）。CPE根据用户需求配置，但是一个头端下挂CPE不建议超过32个。大唐移动的宽带网络建设方案基于标准全开放的IP协议基础，符合广电网络发展趋势；保护现有投资，可以与广电现网更好的融合，符合未来三网合一的发展方向。互动电视业务综合监控平台大唐移动推出的互动电视业务综合监控平台（即VOD综合监控平台），通过对VOD点播系统后台系统、Portal服务和硬件设备的实时监测，帮助运营商对系统故障进行分析和诊断，实现用户趋势分析、报表统计等功能。并能够对用户的点播习惯记录分析，为优化系统提供数据。系统功能框图如图4：图4 VOD质量监控平台系统功能框图此系统的功能：相关节点状态实时展现，包括当前点播用户分布、在线用户分布、注册用户分布；当前Portal服务状态、当前访问Portal用户信息查询；IPQAM分组实时状态；模拟点播状态等。相关节点故障监控，包括机顶盒点播故障、CMTS、IPQAM等网络设备故障、模拟点播故障、业务系统接口故障等。历史趋势分析，包括点播用户并发趋势分析，可精确查询到IPQAM分组号；在线用户趋势分析；IPQAM分组饱和度分析；点播故障分布与趋势分析，可精确查询到IPQAM分组号；点播信令交换机端口流量趋势等。单个用户的分析，包括用户点播详单查询；客户基本信息，包括账户余额；客户报修记录、机顶盒入库信息与实时状态、历史信息等。大唐移动的互动电视业务综合监控平台现已广泛被广电运营商看好，对运营商实现系统故障分析和诊断，用户趋势分析以及用户对节目点播偏好的统计分析将发挥重要的作用。可以预见，在三网融合的背景下，以智能建筑业务融合和物联网应用为基础的数字社区建设将加速升温并且创造出更多的应用业务，商业模式和更加智慧的智能建筑。同时，这也将为社会企业带来前所未有的发展和机遇。
