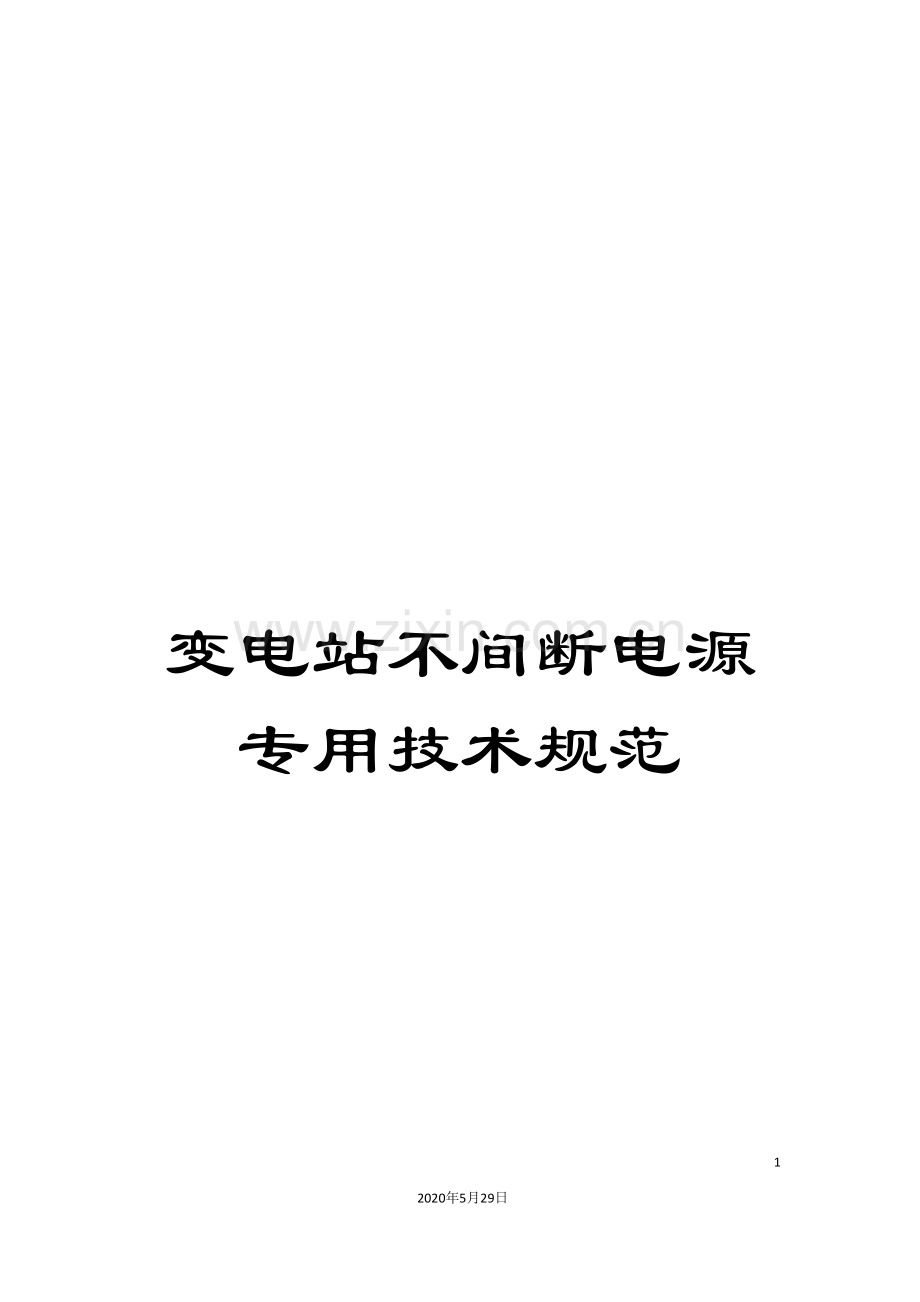

变电站不间断电源专用技术规范

10
2020年5月29日
文档仅供参考

国家电网公司物资采购标准
(电源系统卷 UPS不间断电源册)

110kV变电站UPS不间断电源
专用技术规范
(编号:1109010-0110-01)

国 家 电 网 公 司
二〇〇九年十二月
目　　次
1　标准技术参数 51
2　项目需求部分 52
2.1　货物需求及供货范围一览表 52
2.2　必备的备品备件、专用工具和仪器仪表供货表 52
2.3　图纸资料提交 53
2.4　工程概况 53
2.5　使用条件 53
2.6　项目单位技术差异表 53
3　投标人响应部分 54
3.1　投标人技术偏差表 54
3.2　销售及运行业绩表 54
3.3　推荐的备品备件、专用工具和仪器仪表供货表 54
3.4　最终用户的使用情况证明 55
3.5　投标人提供的试验检测报告表 55
3.6　投标人提供的鉴定证书表 55
3.7　投标人提供的UPS与监控厂家通信成功业绩表 55

1　标准技术参数
投标人应认真逐项填写标准技术参数表(见表1)中投标人保证值,不能空格,也不能以”响应”两字代替,不允许改动招标人要求值。如有差异,请填写表8 投标人技术偏差表。
表1　110kV变电站UPS不间断电源标准技术参数表
序号
参数名称
单位
标准参数值
投标人保证值
1
*输入交流电压幅值
V
220±10％
(投标人填写)
2
*输入交流电压频率
Hz
50±5％
(投标人填写)
3
*输入直流电压(220V直流系统)
V
220±15％
(投标人填写)
4
*输入直流电压(110V直流系统)
V
110±15％
(投标人填写)
5
输出电压调节范围
V
220V±3％
(投标人填写)
6
*输出波形

纯正弦波
(投标人填写)
7
*效率

≥90％
(投标人填写)
8
*输出电压精度(稳态)
V
220V±1％
(投标人填写)
9
*输出电压精度(动态)
V
负荷以0～100％变化,其偏差值不大于±5％,恢复时间小于25ms
(投标人填写)
10
*输出频率精度
Hz
50Hz±0.1％
(投标人填写)
11
*同步范围
Hz
50Hz±2％
(投标人填写)
12
*同步速度
Hz/sec
≤1Hz/s
(投标人填写)
13
*谐波失真

单一谐波含量≤1％
总谐波含量≤3％
(投标人填写)
14
负载功率因数范围

0.9(超前),-0.7(滞后)
(投标人填写)
15
过载能力

125％额定值时可维持10min,150％额定值时可维持1min,200％额定值时可维持20s
(投标人填写)
16
单机平均无故障时间(MTBF)
h
＞100 000
(投标人填写)
17
备用电源切换时间
ms
≤4
(投标人填写)
18
*静态开关切换时间
ms
≤4
(投标人填写)
19
*静态开关同步检测时间
ms
≤5
(投标人填写)
20
*静态开关异步检测时间
ms
≤10
(投标人填写)
21
*静态开关再切换延时方式(可调)

2s～32s,自动
(投标人填写)
22
*静态开关切换点(可调)
V
±10％正常电源
(投标人填写)
23
*静态开关再切换点(可调)
V
±5％正常电源
(投标人填写)
24

(投标人填写)
25

(投标人填写)
26

(投标人填写)
　　注 1. 项目单位对标准技术参数表中参数有差异时,可在项目需求部分的项目单位技术差异表中给出,投标人应对该差异表响应。差异表与标准技术参数表中参数不同时,以差异表给出的参数为准。
　　 2. 参数名称栏中带*的参数为重要参数。如不能满足要求,将被视为实质性不符合招标文件要求。
2　项目需求部分
2.1　货物需求及供货范围一览表
表2　货物需求及供货范围一览表
(打”★”的项目为主要技术参数,如不能满足要求,将被视为实质性不符合招标文件要求)
序号
名　称
单位
招标人要求
投标人响应
型号、规格、性能参数
数量
型号、规格、性能参数
数量
1
UPS主机
台
★UPS容量　　kVA;
★输出额定电压AC 220V,50Hz;
★输入额定电压交流220V,50Hz;
★输入额定电压直流110V / 220V

2
交流输入开关
只

3
直流输入开关
只

4
手动旁路开关
只

5
总馈出开关
只
小型断路器

6
馈线开关
回
小型断路器

7
控制柜
面

屏体颜色:
注 本规范范本组屏方式仅供参考,实际使用时,可根据具体工程调整组屏方案。
2.2　必备的备品备件、专用工具和仪器仪表供货表
表3　必备的备品备件、专用工具和仪器仪表供货表
序号
名　　称
单 位
招标人要求
投标人响应
型号和规格
数量
型号和规格
数量
1

2

3

4

5

6

表4　设计联络会、培训及验收需求一览表
序号
项　　目
项目单位要求
投标人响应
1
第一次设联会
人×天:

2
第二次设联会
人×天:

3
技术培训
人×天:

4
出厂验收
人×天:

2.3　图纸资料提交
经确认的图纸资料应由卖方提交表5所列单位。
表5　卖方提交的须经确认的图纸资料及其接收单位
提交图纸
资料名称
接收图纸单位名称、地址、邮编、电话
提交
份数
提交时间
认可图、最终图、
说明书、
试验报告
(附电子文档)
(设计单位)

1)技术协议签订后2周内,供货商应提供认可图纸。
2)工程师在收到认可图纸后2周内,应将经确认的1份图纸寄送给供货商。
3)供货商收到经确认的图纸2周内提出最终图
认可图、最终图、
说明书、
试验报告
(附电子文档)
(买方)

2.4　工程概况
2.4.1　项目名称:
2.4.2　项目单位:
2.4.3　工程规模:
2.4.4　工程地址:
2.4.5　交通、运输:
2.5　使用条件
表6　使用条件表
序号
名　　称
单位
招标人要求值
投标人保证值
1
环境温度
日最高温度
℃
45
(投标人填写)
日最低温度
-25
(投标人填写)
日最大温差
25
(投标人填写)
2
湿度
日相对湿度平均值
％
≤95
(投标人填写)
月相对湿度平均值
≤90
(投标人填写)
3
海拔高度
m
≤3000
(投标人填写)
4
耐受地震能力
水平加速度
g
0.3
(投标人填写)
垂直加速度
g
0.15
(投标人填写)

2.6　项目单位技术差异表
项目单位原则上不能改动通用部分条款及专用部分固化的参数。根据工程使用条件,当环境温度、海拔高度等与标准技术参数表有差异或对通用部分条款有差异时,应逐项在”表7 项目单位技术差异表” 中列出,并以差异表给出的参数为准。投标人应对表7的技术参数进行确认。
表7　项目单位技术差异表
序号
项　　目
标准参数值
项目单位要求值
投标人保证值
1

2

……

序号
项　　目
变更条款页码、款号
原表示
变更后表示
1

2

……

3　投标人响应部分
投标人需填写专用部分的第1和第2部分的相应表格。标准技术参数表和项目单位技术差异表中要求值不同时,以项目单位技术差异表为准。投标人保证值,不能空格,也不能以”响应”两字代替,不允许改动招标人要求值。如有差异,应填写投标人技术差异表。”投标人保证值”应与型式试验报告及其它性能试验报告相符。
3.1　投标人技术偏差表
投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有偏差投标人应如实、认真地填写偏差值;若无技术偏差则视为完全满足本技术规范的要求,且在投标人技术偏差表中填写”无偏差”。
表8　投标人技术偏差表
序号
项　　目
对应条款编号
技术招标文件要求
偏　　差
备　　注
1

2

3

3.2　销售及运行业绩表
表9　销售及运行业绩表
序号
产品型号
运行单位
投运数量
投运时间
联系人及
电话
备　　注

3.3　推荐的备品备件、专用工具和仪器仪表供货表
表10　推荐的备品备件、专用工具和仪器仪表供货表
序号
名　　称
型号和规格
单位
数量
1

2

3

4

5

6

3.4　最终用户的使用情况证明
3.5　投标人提供的试验检测报告表
表11　投标人提供的试验检测报告表
序号
产品型号名称
试验报告类别和
内容
依据标准
试验时间
试验单位

3.6　投标人提供的鉴定证书表
表12　投标人提供的鉴定证书表
序号
鉴定产品型号名称
组织鉴定单位
依据标准
鉴定时间

3.7　投标人提供的UPS与监控厂家通信成功业绩表
表13　与监控厂家通信成功业绩表
序号
产品型号
运行单位
监控系统
投运时间
联系人及
电话
备注
