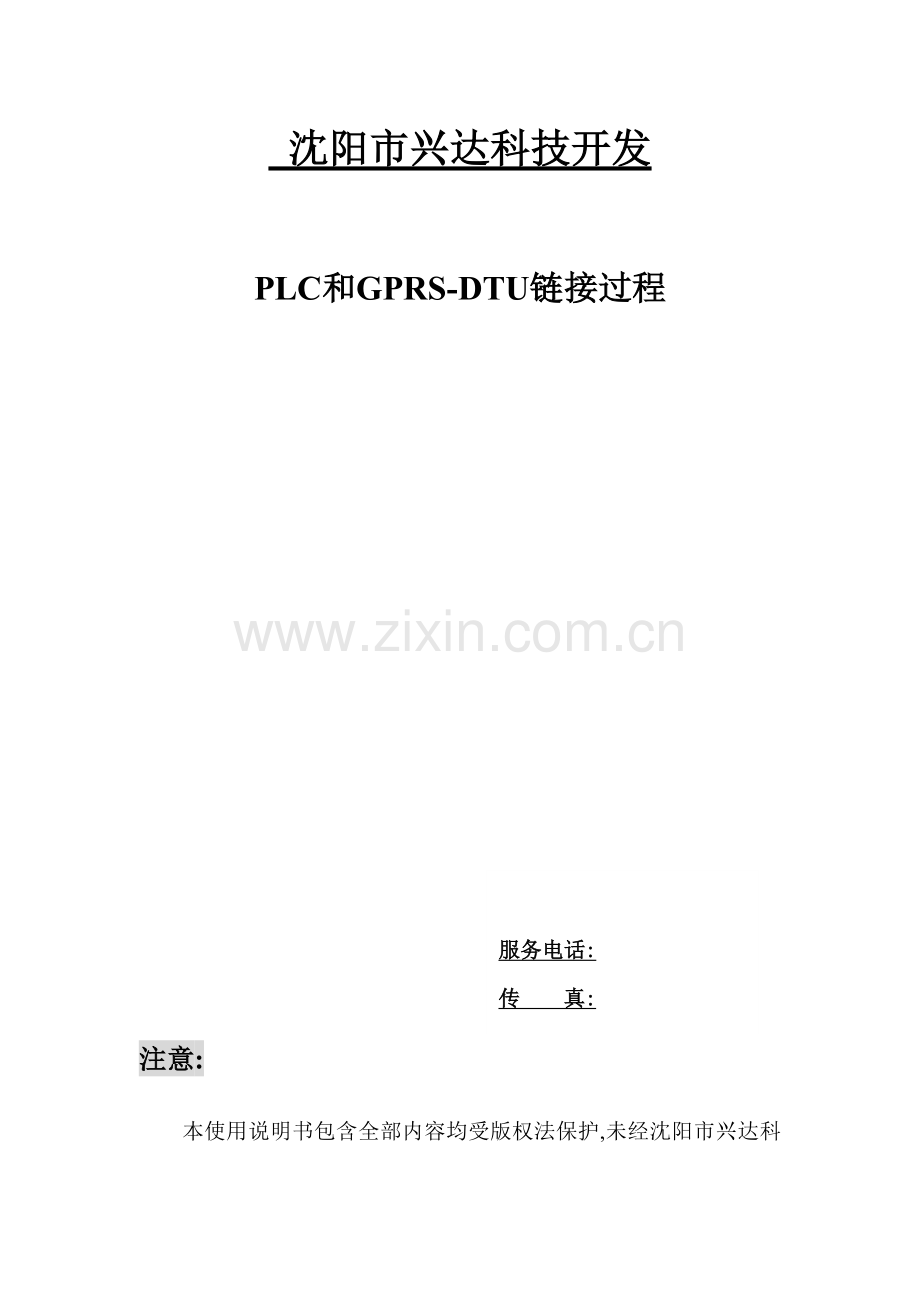

PLC和GPRS-DTU链接过程

服务电话:
传 真:

注意:

本使用说明书包含全部内容均受版权法保护,未经沈阳市兴达科技书面授权,任何组织和个人不得以任何形式或手段对整个说明书或部分内容进行复制和转载。

安全事项：

使用XD--1型GPRS-DTU之前必需仔细阅读本手册，以避免因使用不妥而造成设备损坏。
请使用本企业配送5V电源,如使用其它电源造成设备损坏，本企业概不负责！

目录
第一章 设备介绍 1
1.1 概述 1
1.2 功效特征 3
1.3 技术指标 3
第二章 安装 5
2.1 SIM卡安装 5
2.2 天线安装 5
2.3通信接口安装 6
2.4 电源供电 6
2.5 GPRS-DTU检测 6
第三章 GPRS-DTU设置 7
3.1设置设备举例 7
3.1.1 金万维软件下载和使用 7
3.1 .2 DTUset软件设置 7
3.2 设备使用举例 8
3.2.1 PLC和GPRS-DTU连接实例 9

第一章 设备介绍
1.1 概述
伴随移动通信技术不停发展,采取GPRS/CDMA 1X通信方法机动数据通信网络已经覆盖了全国各地,网络运行稳定,这给行业应用带来了宽广市场前景。
因为各行业应用特点不尽相同,她们对信息化需求也各有差异,这就要求移动通信运行商提供行业应用处理方案不仅能够满足行业用户通常化信息通信需求,而且能够充足满足其个性化特殊需求。为此,近两年来,中国移动和中国联通两大移动通信均以企业用户需求为导向,主动进行移动行业应用创新实践,致力于为行业用户提供量身定做处理方案。
和大众数据业务不一样,行业应用有很强专业性和特殊性,不一样行业用户要求提供不一样定制终端,这就需结合行业特点进行硬件、软件开发和系统集成。为此，沈阳兴达科技开发在总结近几年来行业应用不一样特点基础上,结合网络运行商网络特点和具体实际情况,推出了公用基础平台、个体化应用设计XD--1型GPRS-DTU系列无线数据通讯终端。

GPRS介绍:
GPRS 是一个新型移动数据通信业务，在移动用户和数据网络之间提供一个无线连接，给移动用户提供了高速无线数据通信业务。GPRS 采取分组交换技术，使资源被有效利用，数据传输速率高达 160Kbps 。使用 GPRS 技术实现数据分组发送和接收，用户永远在线且按数据流量计费，大大降低了服务成本。GPRS 理论带宽可达 171.2 Kbit/s ，实际应用带宽大约在40-100 Kbit/s，在此信道上提供TCP/IP连接，能够用于Internet连接、数据传输等应用。
产品介绍：
XD--1型GPRS-DTU透明数据传输模块是由GPRS移动通信模块和数据通信处理模块两大部分组成。该模块利用中国移动GPRS（通用分组无线业务）技术，采取点对点方法实现对带有通信功效终端数据远程无线传输。模块以GPRS通信技术和嵌入式系统为关键，自动完成监控中心经过Internet发出命令接收解码、终端返回数据编码和发送。基于GSM公网数据传输含有通信范围广，传输稳定可靠等特点。XD--1型GPRS-DTU采取了大规模集成电路技术、嵌入式系统技术、网络数据传输技术、抗干扰技术和RS485、RS232通信技术。在线路设计和元器件选择上以较大环境适应性为依据，确保了设备运行可靠性。模块含有体积小、重量轻、稳定性高、费用低廉、安装简单、抗干扰能力强等特点。
XD--1型GPRS-DTU为用户提供高速、永远在线数据通信网络，让用户能够随时随地得悉现场实时数据。关键针对电力自动化系统、工业监控、交通管理、金融、证券等部门应用，利用GPRS网络平台实现数据信息透明传输。
1.2 功效特征
◆ 使用方便、灵活、可靠
◆ 数据终端永远在线或工作模式选择
◆ 透明数据传输和协议转换
◆ 可任意设置四位ID号
◆ 支持RS232/RS485
◆ 自动拨号连接
◆ 供电电源适应范围宽，提升设备稳定性
◆ 实时监测网络连接情况，掉线自动重拨功效
1.3 技术指标
接口
◆支持153kbps 包数据速率
◆天线接口 50Ω/SMA 阴头
◆串行数据接口：标准RS-232/RS-485
◆配置接口 RS-232/RS-485,数据接口类型DB9FLE
◆串行数据速率：默认19200bits/s
◆SIM卡 3V
供电
◆输入电压 5-9V DC,35mA
◆上电后如XD--1型GPRS-DTU电源灯常亮则说明XD--1型GPRS-DTU工作正常。
其它参数
􀁺 ◆尺寸： 100mm*65mm*25mm (不含天线和安装件)
◆重量：约180g
􀁺 ◆工作环境温度：-20～+55ºC
􀁺 ◆储存温度：-40～+85ºC
􀁺 ◆相对湿度：95%(无凝结)

第二章 安装
2.1 SIM卡安装
XD--1型GPRS-DTU采取高品质按钮弹出抽屉式SIM座，可靠连接，安装及抽取方便。
如后端接口图(1)，用笔尖类硬件物按压黄色按钮，弹出SIM卡座仓，取出SIM卡座仓，放入SIM卡，再将放好SIM卡座仓插回SIM卡槽里。

图(1)

2.2 天线安装
XD--1型GPRS-DTU采取SMA阴头座，将天线按顺时针方向旋紧。
2.3通信接口安装

DB9
信号RS485/232
1
NC
2
TXD(OUT)
3
RXD(IN)
4
485B-
5
GND
6
485A+
表（1）

图（2）
2.4 电源供电
XD--1型GPRS-DTU电源能够以前端接口图电源输入端输入(圆心为VCC)。
2.5 GPRS-DTU检测
确定天线、SIM卡、电源已安装正确后，接通电源，观察电源指示灯情况，假如指示灯常亮则GPRS-DTU工作正常。

第三章 GPRS-DTU设置
3.1设备设置举例
3.1.1金万维软件下载和使用
下载金万维软件，（本企业使用是金万维软件，现以金万维为例说明，花生壳和其类似），请到金万维网站客服服务下载专区下载动态域名服务--gnHost for Windows V4.0.3安装并申请用户，此用户名即为您域名，比如
账户为 xingdakeji，则对应域名为。
3.1．2 DTUset软件设置
1.安装DTUset软件后，运行DTUset。
2.“串口设置”中含有：串口、波特率、校验位、数据位、停止位。通常只需依据实际情况修改“串口”值，“波特率”修改为“19200”“校验位”为“无”，“数据位”为“8”，“停止位”为“1”。
3.“DTU设置”中含有：域名、IP地址、端口号、协议类型、设备地址、掉线时间、ID号、波特率。这些选项依据实际情况设置。设备地址、掉线时间、ID号、波特率选项前有一个方格，假如期望修改这些值则在方格中打“√”，不然不打。
4.点击“打开串口”键，前面黑色圆点变成绿色圆点。点击“设置”键，上面选项会经过串口设置DTU，当设置成功时，显示“设置完成！”，假如设置失败，显示“串口错误或设置故障”。
5.点击“列表配置”，返回DTU以前配置。

3.2 设备使用举例
用一台计算机模拟上位机和下位机，域名解析以金万维为例，完成数据通信。
1) 打开计算机。
2) 打开金万维，输入已申请“用户名”和“密码”，点击“确定”，当金万维用户端“公网 IP”显示出IP号，“目前用户”显示“已登录”时，金万维登录成功。
3) 取出SIM卡座，把已经开通GPRS服务移动卡放入卡座内（移动卡裸露芯片那一面朝上），将卡座插入XD--1型GPRS-DTU内。
4) 将计算机RS232串口接到XD--1型GPRS-DTU串口接口上，给GPRS-DTU通电（使用配套5V电源）。
5) 使用“串口调试助手”或“DTUset”设置XD--1型GPRS-DTU（GPRS-DTU设置参考‘设备设置举例’）。域名、IP和端口号必需被设置。一次设置成功后，设置结果被自动保留，重启DTU后无须每次全部设置。
6) 打开“TCP-UDP”软件，输入正确端口号，然后点击“绑定”。
7) 在寻网连接过程中，上网指示灯会闪烁，当上网指示灯长亮时，表示已经上网。此时在“TCP-UDP”软件“已连接用户端列表”会出现一个IP。现在能够经过“TCP-UDP”软件（上位机），“串口调试助手(下位机)”收发数据。
3.2.1 PLC和GPRS-DTU连接实例：
用一台计算机做上位机，用PLC设备为下位机，域名解析使用金万维，把DTU掉电时间设置为15分钟，使用计算机串口1，假设计算机端口号为“9001”，已在金万维申请了一个账号为“”,密码为“123456”。
1）打开计算机。
2）打开金万维后，在“用户名”栏中输入域名“”和在“密码”栏中输入“123456”，点击“确定”，当金万维用户端“公网 IP”显示出IP号，“目前用户”显示“已登录”时，金万维登录成功。
3）取出SIM卡座，把已经开通GPRS服务移动卡放入卡座内，将卡座插入XD--1型GPRS-DTU内。
4）将计算机串口1接到XD--1型GPRS-DTU串口接口上，给GPRS-DTU通电（使用配套5V电源）。
5）使用“DTU设置软件”设置DTU。打开“DTU设置软件”。把串口改为“COM1”、波特率改为“19200”、数据位改为“8”、停止位改为“1”。域名为你申请域名“”，IP地址设置为“000.000.000.000”，端口号为“9001”，掉线时间设置为图（1）所表示：

（1）
设完以后点击“打开串口”，再点击“设置”。等候设置完成。图（2）

（2）
设置完成以后，把设置完DTU和电脑串口线断开连接。
6）连接测试:在上位机（电脑）上打开工具软件“TCP-UDP.exe”，设置端口号和“DTU设置软件”里设置端口号一致，图（3）所表示：

（3）
点击绑定。图（4）、（5）所表示：

（4）

（5）
把DTU和你PLC设备串口线进行连接。给DTU通上电（使用配套5V电源）。观察已连接用户端列表显示情况，当列表内有服务器地址出现时，说明已经连接上 ，图（6）所表示：

（6）
7）进行发送数据。在上位机（TCP-UDP.exe）数据发送区内发送你想要发送数据，如：发送域名#XD#。点击“发送”图（7）所表示：

（7）
点击“发送”后，你下位机（PLC设备）就会收到你发送信息。你也能够在上位机接收数据显示区中看到下位机发送信息。图（8）所表示：

（8）
★PLC和GPRS-DTU链接图：
