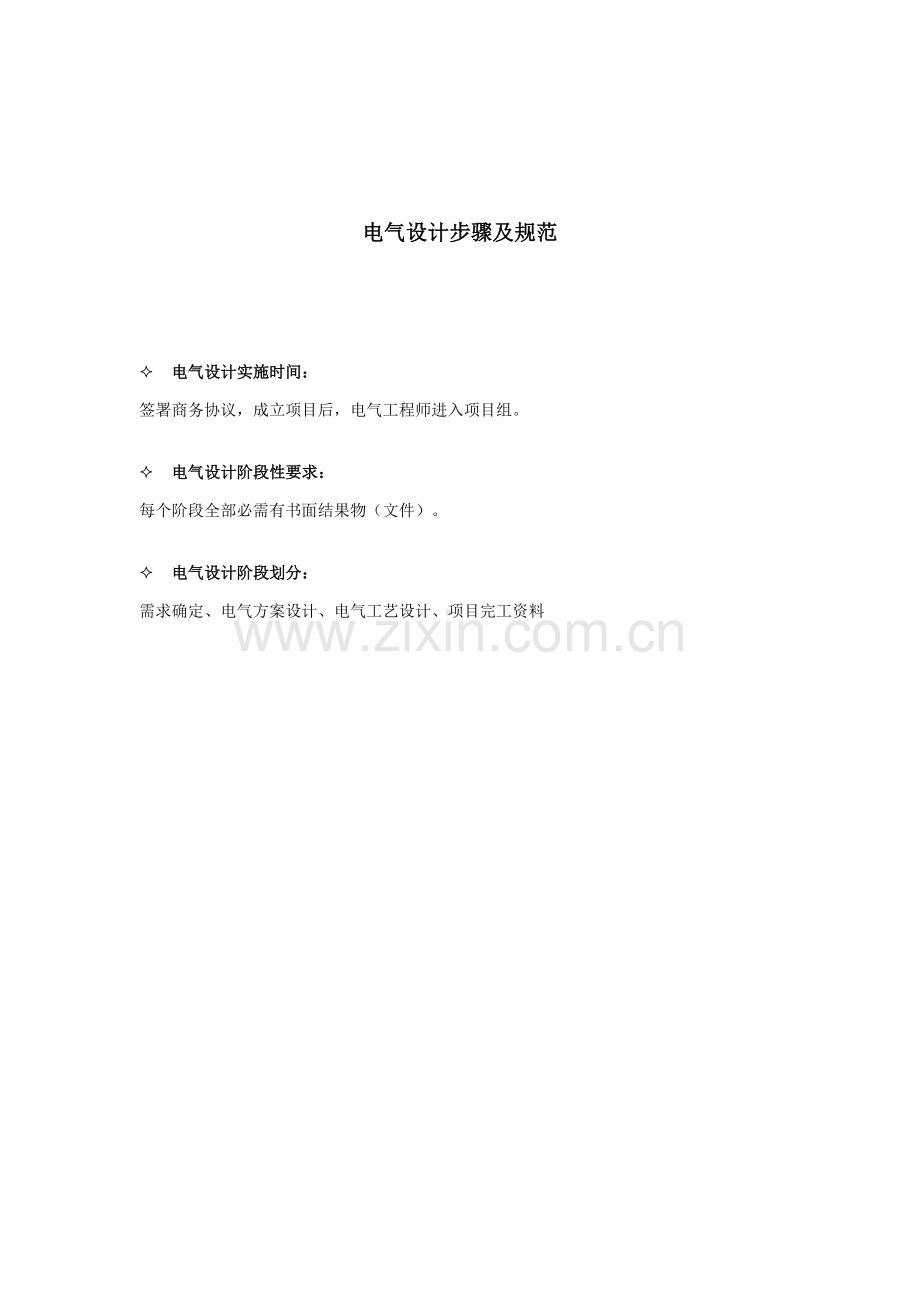

电气设计步骤及规范

² 电气设计实施时间：
签署商务协议，成立项目后，电气工程师进入项目组。

² 电气设计阶段性要求：
每个阶段全部必需有书面结果物（文件）。

² 电气设计阶段划分：
需求确定、电气方案设计、电气工艺设计、项目完工资料

一、需求确定
调研结论按下表填写（文件1）

二、电气方案设计
电气方案和机械方案息息相关，不可脱节于机械设计方案。机械设计方案确实定，也需要电气可实现性、易实现性、高性价比、高可靠性等作为依据。
依据现场布局、用户要求，设计动作步骤图。按工位、或工段进行划分；输出表格文件。
1、动作总图（文件2）
用表格格式，表示出全部动作。相当于一个动作概图，并标注出人工工位、自动工位。以下：
也能够输出PPT文档格式，如4.0工厂项目：

2、 工位、工段步骤图（文件3）
用步骤图方法，一个工位或工段做在一个工作表中，有多个工位或工段汇总在同一个工作薄。

3、 工位选型图（文件4）
用表格格式，用于说明各工位硬件配置。比如马达类型和品牌要求，PLC类型和品牌要求等。并写明选择依据。

4、 总线通讯拓扑图（文件5）
例图：

·或

5、 节拍计算表（文件6）

6、 采购清单（文件7）

这部分包含两种清单：
①各类物料汇总清单，用于采购下单。
②箱柜清单，以每个电箱或电柜为单位整理清单。用于电气原理图制作及电气装配施工。

7、单线原理图（文件8）

8、箱柜位置图（文件9）
在布局图中标示电箱最终确定位置，方便电缆布线，并对每个箱子或柜子进行命名编号。并和机械工程师、用户技术责任人确定布局后，定稿签署作为现场施工依据。
例图：

9、IO表（文件10）
指定分配PLC每个输入、出点所连接设备。多工位项目，按工位进行定义。例图：

10、工段编号图（文件11）
每个工段或工位，全部需要命名一个编号。便于在后面编程、施工过程中，能够正确指向某一工段。
比如按工位编码、按物流方向输送机次序号编码，若布局图里工位显示编码，尽可能和其保持一致，方便机电人员沟通等等，不要超出4个符号长度，由1-2个字母+两个数字。例图：

编号和机械工程师统一。便于管理和沟通。

11、验证计划表（文件12）
用于有些工位需验证节拍或可行性等技术问题。列出实施计划，并按计划进行采购、组装和验证。现在大多数项目需要这个步骤。

三、电气工艺设计
1、多线原理图绘制（文件13）

2、设备（元件）编码图（文件14）
对柜外元件进行编码，要注明元件型号类型。并图示安装位置，方便现场安装和维护。按

中设备标识符+编号进行编码。用3D截图+标注方法，更轻易表示清楚。例图：

3、箱柜布局图绘制（文件15）
各箱柜内，电气安装板布局设计。及门板开孔图和标牌图。
并确定箱柜具体尺寸、颜色、风扇、照明和数量等，然后下单购置。
注意预留备用模块安装空间，预防增加模块时没有安装空间。

4、箱柜清单（文件16）
以每个箱柜为单位，整理出每个箱柜内安装元件清单。便于生产领料，按柜子进行领料，预防多领后丢失。能够由软件生成，也能够人工整理。

后面要求品质进行查对检验时并以此清单为依据。

5、端子图各箱柜内，端子排设计。多种规格型号，有多少个；每个线号是多少，方便接线。 端子备用数量，和备用IO数量一致，空间许可时，也要考虑可扩展性。（文件17）

6、电缆表（文件18）
各箱柜外部，电缆多种规格，需要多长。并每根电缆命名编号或编码，写明从哪里到哪里。

7、线缆走线图（文件19）
和机械工程师确定桥架、管线安装位置和安装路径，机械设计时要设计好安装孔位，并预留好空间。其中桥架安装位置和路径，要和用户技术责任人确定后，定稿作为施工依据。

8、安装附件分配表（文件20）
波纹管、管接头（PG头）、防水接头、航空插头等配置表。箱柜要预留孔位。

9、程序编写及计划（文件21）
程序编写，大家全部不陌生。现在仍然按自己习惯方法，并兼顾可读性、可转手标准。
触摸屏风格和格式，最近会整理出来。PLC风格和格式，要求同个项目，只能是同一个风格和格式。
针对这一步骤，制订计划表。

10、调试计划表（文件22）
制订调试计划表。用于评定交期，及有计划性开展工作。
调试过程中发，必需填写统计表。

四、项目完工资料
1操作说明书（文件23）
指导用户认识、使用、操作、调试设备。

2、维护说明书（文件24）
指导用户设备维护人员进行日常维护。

3、备品备件清单（文件25）
可能损坏元件清单，需要我们购置后提供给用户作为备件。通常在技术协议中会指定类别型号或数量，假如未指定，就提供部分可能损坏传感器、吸盘。

4、耗材清单（文件26）
使用中消耗物料清单。目标是提醒用户购置和备货，预防消耗完后因缺料停机。通常包含粘尘纸，打印纸，喷码机油墨、溶剂、过滤器等。

5、点检表（文件27）

*注意事项*

1、注意有些工况，需要考虑机柜空调、除湿器；
2、大制动电阻，因为热量和尺寸全部有点大，需要安装在柜外；
3、高海拔工况，功率会变低，所以选型时要增大功率；
4、国外项目，要注意电源等级及频率；
