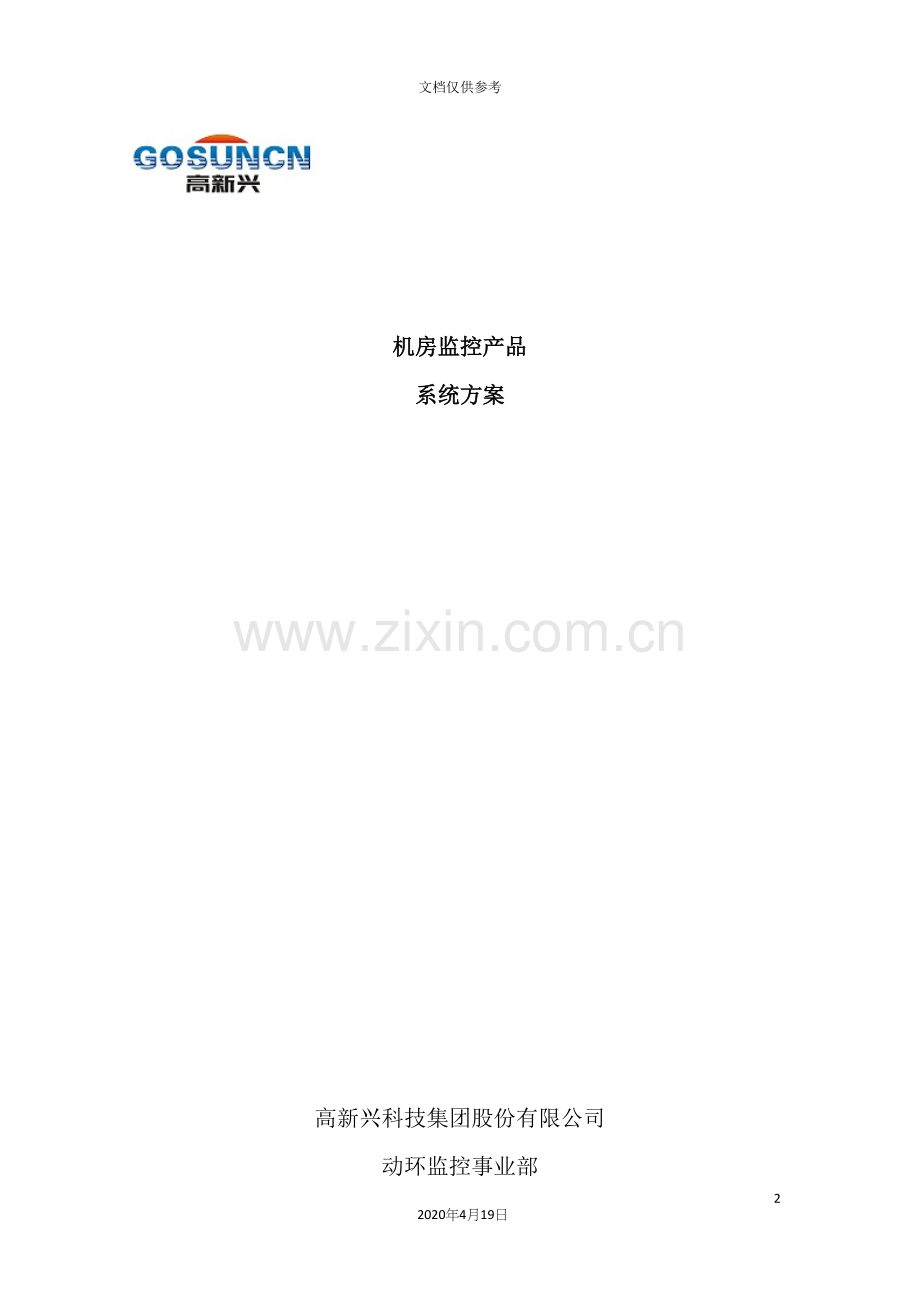

机房监控产品
系统方案

高新兴科技集团股份有限公司
动环监控事业部
修改记录
版本
修改时间
修改内容
修改人
V0.1
-11-15
初稿
洪国平
V0.5
-12-14
根据评审结果修改
洪国平

1 概述
随着信息技术的发展和普及,计算机系统及通信设备数量与日俱增,规模越来越大,中心机房已成为各大业务管理的核心。为保证机房的安全正常运行,与之配套的动力、环境、消防、安防等系统必须保持正常温度稳定协调工作。如果机房动力及环境设备出现故障,轻则影响电脑系统的正常运行,重则造成计算机和通信设备的报废,使系统陷入瘫痪,后果不堪设想。特别当前国内机房设备各自独立运行的情况比较普遍,而且缺乏专业的设备管理人员和综合有效的管理手段,因此对机房的动力和环境系统进行实时集中地监控和科学的管理显得极其重要。
本方案以IDC机房为基础,描述当前机房的监控对象及监控方案。主要解决的问题(需求)有:
1、 机房环境监控(含温湿度、烟感、水浸、红外盗情、防雷设备)
2、 机房供配电监控(含市电状态、智能电源柜、ATS、油机、智能PDU、智能照明);
3、 动力设备监控(UPS、开关电源);
4、 环境设备监控(智能空调、新风系统、电池恒温柜的监控、气压、空气质量);
5、 机房蓄电池监控;
6、 图像视频监控;
7、 机房门禁管理;
8、 机房消防管理;
9、 机房安防监控(安防报警、防区的概念);
10、 机房能耗管理(电量采集及数据分析);
11、 网络设备监控;
12、 资产管理。
2 产品系统方案
整体架构:
系统采用三级架构,由现场采集单元,机房集中监控管理系统经过B接口方式对现场数据监控,并经过C接口方式实现动力环境集中监控系统数据与动力环境监控中心的对接。
2.1监控主机
当前用于机房的主要采集设备包括BASS-330、BASS-330I、DAM-2160I-U、DAM-2160I-S、DAM-2160I-V、GPRS串口服务器、IP串口服务器。
2.1.1 BASS-330
1、设备说明
BASS-330主要用于动力环境和门禁设备的数据采集,具备16路模拟和数字输入通道,16路光电隔离输出通道,8路继电器干接点输出,一个RS485智能接口,支持双门禁连接。
2、性能参数
□体积:270mmx188mmx60mm
□重量:2.8Ｋg
□工作电压:24V DC 、-48V DC、220V AC可选
□功耗:P≦5W
□瞬间工作电流:≤2A(包含开锁电流)
□ＭＢＴＦ≧２０万小时
□LCD显示:132*64 dots, ４*８＝３２汉字／屏
□IC卡类型: Philips公司Mifare 4K非接触卡
□IC卡工作频率:13.56MHz
□IC卡感应距离: 60mm以内,读卡头可埋墙安装。
□读卡响应时间:< 0.5秒
□IC卡用户容量: > 100万
□主机存储刷卡记录:1000条,告警历史数据:999条。
□黑白名单:1000个
□IC卡可指定1000个授权开门的基站。
3、工作环境
□工作温度:-10℃~70℃
□工作湿度:≤95%RH
□供电电压:DC -48V/24V(交流~220V时要加电源适配器)
□正常工作海拔高度:<5000米
4、外形尺寸
□体积:270mmx188mmx60mm
□重量:2.8Ｋg
2.1.2 BASS-330I
1、设备说明
BASS-330I为BASS-330的升级版本,用于动力环境和门禁设备的数据采集,具备16路模拟和数字输入通道,8路继电器干接点输出,两个网口,一个2M口,一个USB口,一个音频口,两个RS-232接口和两个RS485接口,支持双门禁连接,可控制一套节能系统。
2、性能参数
□体积:482.6mmx268.5mmx46.5mm
□重量:2.8Ｋg
□工作电压:48V DC
□功耗:P≦15W
□瞬间工作电流:≤2A(包含开锁电流)
□ＭＢＴＦ≧２０万小时
□IC卡类型: Philips公司Mifare 4K非接触卡
□IC卡工作频率:13.56MHz
□IC卡感应距离: 60mm以内,读卡头可埋墙安装。
□读卡响应时间:< 0.5秒
□IC卡用户容量: > 100万
□主机存储刷卡记录:6000条,告警历史数据:10000条。
□白名单:4000个
3、工作环境
□工作温度:-10℃~70℃
□工作湿度:≤95%RH
□供电电压:DC 48V(交流~220V时要加电源适配器)
□正常工作海拔高度:<5000米
4、外形尺寸
□体积:482.6mmx268.5mmx46.5mm
□重量:2.8Ｋg
2.1.3 DAM-2160I-U
1、设备说明
DAM-2160I-U主要用于智能设备接入,其接口全部为智能接口,最少支持6路串口接口接入,最多支持15路输入,其中串口1~串口3为光隔的RS232,串口4为电隔的RS232隔离串口,串口5为电隔的RS485,串口6为直通的RS485串口,串口7至串口9为光隔的RS232,串口10为直通的RS485串口,串口11~14为扩展的串口,需要加上一块串口扩展板,串口15为扩展的串口,需要加上另一块串口扩展板,串口11~12为光隔的RS232,串口13为电隔的RS232隔离串口,串口14为电隔的RS485,串口15为光隔的RS232。
2、性能参数
2M/E1接口
l 标称比特率: 2048kbps
l 比特率容差: ±102.4bit
l 代码: HDB3
l 阻抗: 75(同轴)
l 符合:ITU-T G.703/G.704建议
l 系统根据实际运行情况,自动选择时钟;
以太网接口
l RJ-45接口;
l 支持2路或4路ETH接口;支持纯IP功能, 满足IP设备的接入需求;
RS-232接口
l 数据及时钟电平符合V.28标准;异步数据速率115200bps, 57600bps, 38400bps, 19200bps、9600bps、4800bps、2400bps、1200bps;
RS-484接口
l 数据及时钟电平符合V.28标准; 异步数据速率115200bps, 57600bps, 38400bps, 19200bps、9600bps、4800bps、2400bps、1200bps;
USB接口
l 支持USB2.0 HOST OTG标准;
l 支持full speed (12MHz)的 USB2.0及USB 1.1接口的设备接入
l 使用USB A 型母口扁装插座。
音频接口
l 支持内置喇叭;
l 支持G.721,G.729编码。
系统电源
l 支持直流电压36V-60V输入;
l 正常工作情况下功率小于20W。
工作环境
l 温度:-5℃ ~ +50 ℃;
l 相对湿度:≤90%(+20 ℃);
l 大 气 压:70~106kPa。
外形尺寸
l 设备外观尺寸: 长19英寸(483mm),高1U(44.5mm)。
2.1.4 DAM-2160I-S
1、设备说明
DAM-2160I-S是动力环境监控高度集成化产品,集合了动环、防盗、门禁、音频、传输接入等功能,不带视频接入功能,支持多种传输组网模式,包括点对点、2M环、无线、纯IP、PTN、QinQ等组网模式;最少支持6路串口接口接入,最多支持10路输入;支持16路AI/DI通道接入,支持4路DO继电器输出控制;最大可接入4路门禁读卡器;支持音频口接入,支持语音功能;支持USB 2.0(full speed)接入;支持SD卡接入。
2、性能参数
2M/E1接口
l 标称比特率: 2048kbps
l 比特率容差: ±102.4bit
l 代码: HDB3
l 阻抗: 75(同轴)
l 符合:ITU-T G.703/G.704建议
l 系统根据实际运行情况,自动选择时钟;
以太网接口
l RJ-45接口;
l 支持2路或4路ETH接口;支持纯IP功能, 满足IP设备的接入需求;
RS-232接口
l 数据及时钟电平符合V.28标准;异步数据速率115200bps, 57600bps, 38400bps, 19200bps、9600bps、4800bps、2400bps、1200bps;
RS-484接口
l 数据及时钟电平符合V.28标准; 异步数据速率115200bps, 57600bps, 38400bps, 19200bps、9600bps、4800bps、2400bps、1200bps;
USB接口
l 支持USB2.0 HOST OTG标准;
l 支持full speed (12MHz)的 USB2.0及USB 1.1接口的设备接入
l 使用USB A 型母口扁装插座
l 预留USB 视频接入功能;
音频接口
l 标准语音外接接口,1路语音输入,1路语音输出
l 支持接入音箱和耳机,支持麦克风功能
l 支持内置喇叭
l 支持G.721,G.729编码;
AI/DI/DO接口
l 16路AI/DI接口通道;
l 4路DO接口通道;
系统电源
l 支持直流电压36V-60V输入;
l 正常工作情况下功率小于20W;开锁瞬间功率小于40W。
工作环境
l 温度:-10℃ ~ +70 ℃;
l 相对湿度:≤90%(+20 ℃);
l 大 气 压:70~106kPa。
外形尺寸
l 设备外观尺寸:长19英寸(483mm),高1U(44.5mm)。
2.1.5 DAM-2160I-V
1、设备说明
DAM-2160I-V动力环境与及视频融合监控采集设备,集成了数据传输、视频、动环、智能门禁、自动化数据处理等功能,支持1/2/3/4路模拟视频通道,云台或球机控制,支持16路AI/DI传感器接入,4路DO控制输出(其中2路用于门锁),最大支持10路智能串口(主板4路RS232、2路RS485,扩展板3路RS232、1路RS485)接入等。
2、技术参数
型号
DAM-2160I-V
音视频输入
模拟视频输入
1/2/3/4路,BNC接口(电平:1.0Vp-p,阻抗:75Ω)
PAL(默认)/NTSC
音频输入
1路,RCA接口(电平:2.0Vp-p,阻抗:1KΩ)
音频输出
音频输出
1路,RCA接口
视音频编解码参数
视频压缩标准
H.264
视频编码分辨率
4CIF/CIF/QCIF/VGA/QVGA
视频帧率
PAL:0 – 25帧/秒,NTSC:0 – 30帧/秒,可自定义
视频码率
1 – 1 kbps,可自定义
音频压缩标准
G726
音频码率
8Kbps
码率类型
复合流(限第1路)/视频流
双码流
支持
硬盘驱动器
类型
1个SATA接口
最大容量
最大容量支持2TB硬盘
动环业务接口
串行接口
最大支持10路(主板4路RS232、2路RS485,扩展板3路RS232、1路RS485)
AI/DI输入
16路
DO输出
4路(2路用于门锁)
外部接口
USB接口
2个,USB2.0 HOST OTG标准
其它
电源
DC 36V~72V宽电压
功率(不含硬盘)
≤40W
工作温度
-10°~ 50°
工作湿度
≤95%
机箱
19英寸标准1U机箱,带复位键
尺寸
长(483mm),高 (44.5mm),深(350mm)
2.1.6 GPRS串口服务器

2.1.7 IP串口服务器
1、设备说明
串口服务器主要用于多个智能设备接入,数据汇聚后以IP端口将采集数据上送到监控中心,当前16口以上的串口服务器可采用DAM-2160I-U设备,小于16口的串口服务器可采用融诚互通的HTS-601(1串口)、HTS-602(2串口)、HTS-604(4串口)、HTS-608(8串口)进行数据采集。
2、产品特点
体积小,功能多
  10/100M自适应以太网口,实现串口设备的快速联网
  高性能的处理器,大容量内存空间
  可经过网络,使用WEB浏览器远程进行参数配置
  内嵌15KV ESD浪涌保护所有串口
  直观的中文菜单设置界面,使安装配置更加简单
  RS-232/422/485串口能够灵活组合,类型转换完全依靠软件设置
  WINDOWS下实COM口驱动,可支持最多6台主机同时打开同一串口
  支持TCP和UDP Socket,每串口可支持6个不同的会话模式
  提供UNIX和LINUX固定TTY驱动
  支持PPP/SLIP拨入拨出
  支持TTY,可连接银行系统的字符终端
  采用透明传输的方式,用户不用知道复杂的TCP/IP协议
  AES加密功能(可选),使用户的数据得到可靠的安全保障。
  多等级的电源设计,满足不同现场环境的电源需求
3、技术规格
  CPU: 32 bit 100MHz
  内存:8 MB
  以太网速率:10/100 Mbps自适应,并支持手动设置。
  通讯模式:10M 半双工及10M全双工, 100M半双工及100M全双工
    端口保护:15KV 电磁隔离
    串行端口:1个RS-232/RS-422/RS-485串口
    端口连接形式:网口:RJ45; RS232/422/485口:RJ45
    信号:RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
       RS485 HALF:DATA+,DATA-, GND
    RS485 FULL: TxD+, RxD+, TxD-, RxD-, GND
    RS422: TxD+, RxD+, TxD-, RxD-, GND
    串口通讯参数数据位:5, 6, 7, 8
    校验:None, Even, Odd, Space, Mark
    停止位:1, 1.5, 2
    流控制:RTS/CTS, XON/XOFF
    速度:50 bps to 460800 bps
    协议:DHCP, Telnet, TCP, UDP, IP, ICMP, ARP
    实Com 驱动:Windows NT/ /XP
    Fixed TTY 驱动:SCO UNIX, Linux
    配置:经过RS-232 的串行CONSOLE口,Telnet
2.2机房环境监控
2.2.1整体方案
机房环境监控主要包括温湿度检测、漏水检测、烟感、红外盗情和防雷设备检测,机房温湿度检测可分为DI接口采集和485接口采集的温度传感器,可根据实际需要配置带液晶显示的温湿度传感器和不带液晶显示的温湿度传感,用于检测机房的温度和湿度;漏水检测主要对机房的漏水情况进行检测,包括点式漏水检测、区域漏水检测和定位式漏水检测三种情况;烟感主要用于机房烟雾浓度的检测;红外盗情检测主要实现机房的外人入侵检测,经过红外传感器检测外人入侵,保障机房安全;防雷设备监测主要检测防雷设备的运行情况。具体方案如下:
1、红外盗情
客户需求:由于机房一般为无人值守,为了防止非工作人员进入机房,需要对非法进入机房的人员进行告警提示,保证机房的设备安全;
监控设备:机房红外盗情监测采用XC-1XT 室外红外线/微波双鉴探测器实现机房红外盗情监测;
监控方式:经过DI接口接入监控主机,输出告警量,可监控12*17M(广角型),XC-1XT(N)20*2M(幕帘型),与监控主机最长距离为100米。
2、温湿度
机房对温湿度要求较高,如果机房的温湿度高于一定的范围会导致设备运行速度下降甚至造成设备损坏,因此需要实时了解机房的温湿度情况,当温湿度高于预定阀值需要开启空调设备进行降温,当温度低于预定阀值需要关闭空调进行节能,使机房温湿度处于正常范围,保障设备处于正常运行的环境,以及为节能环保提供依据。
场景一:经过AI接口接入温湿度采集器
客户需求:由于机房范围较大,当温湿度监测点与监控主机的传输距离小于30米时,可采用传统的温湿度传感器进行温湿度接入;
监控设备:可采用GXX-TH传感器对机房温湿度进行采集;
监控方式:经过监控主机的AI口进行连接,输出模拟量。
场景二:经过485接口接入温湿度采集器
客户需求:由于机房范围较大,当温湿度监测点与监控主机的传输距离大于30米时,经过模拟量监控时由于距离远对信号会造成衰减,因此需要经过485串口经过数字信号方式传输实现温湿度监控;
监控设备:可采用外购的万慧通的温湿度变送器(AW3485/ AW3485Y)进行采集机房温湿度;
监控方式:经过485总线级联方式对多个温湿度变送器进行连接,每个485串口建议最多能级联16个温湿度变送器(当前方案与330对接,低端解析),经过协议解析获取温湿度变送器的监测数据。
3、烟感
客户需求:由于机房设备众多,汇聚在一起发热量大,供电功率大,容易引起火灾,因此需要对机房的烟雾浓度进行监控,当烟雾浓度超过一定阀值时需要进行告警提示值班人员查看。
监控设备:机房烟雾传感器采用JTY-GD-CA 点型光电感烟探测器对烟雾进行探测
监控方式:经过DI接口接入监控主机,输出告警量,每个烟雾传感器可检测60平方米的范围,传感器与监控主机的距离最长为100米。如果与监控主机超过100米范围采用485接入,经过AI转串口实现(230C,有5个接口);
4、水浸探测
由于机房地板下强电、弱电、地线、电缆纵横交错,一旦漏水,对设备危害极大,容易引起线路短路烧毁设备,同时又不容易发现,因此需要对机房漏水状态进行实时的检测。
场景一:需要对固定点位进行水浸检测的情况
客户需求:如果需要对固定的位置点进行水浸检测,例如空调水盘、泵槽、户外及屋顶等场所的漏水或水位检测,可采用点式水浸传感器进行监测;
监控设备:点式水浸传感器可采用传统的GXX-SJ V1.4进行水浸检测;
监控方式:经过DI接口接入监控主机,输出告警量,每个水浸传感器可检测固定点的水浸,传感器与监控主机的距离最长为100米。
场景二:需要对小区域范围进行水浸检测的情况
客户需求:需要对机房部分区域进行漏水检测的情况,例如空调安装区域的漏水检测,可采用区域式漏水检测,不带定位功能;
监控设备:区域式漏水检测采用深圳万慧通公司的LDS-2水浸传感器;
监控方式:经过继电器接入监控主机的DI口,告警量输出,配置LT200低成本漏水检测线,检测的长度为200米;
场景三:需要对大范围进行水浸检测的情况,需要带定位功能
客户需求:需要对机房整体进行水浸检测的情况,需要带定位功能,可采用定位式水浸传感器进行检测
监控设备:采用深圳祥为XW-PC-3测漏监测接口模块和XW1000定位漏液感应线进行水浸探测;
监控方式:经过485接口接入测漏监测接口模块,经过协议解析获取水浸告警准确位置信息,检测的长度为1500米,能够经过跳接线,能够使用标签对感应线进行标识和使用固体胶对感应线进行粘合,与监控主机的最长距离为300米。
5、防雷设备监测
客户需求:机房大楼一般都安装有防雷设备,如果防雷设备损坏会对机房的安全造成很大的影响,雷电具备很高的电压和电流,没有防雷设备保护会对机房设备造成重大危害,为了保证防雷设备能够正常运行,需要对防雷设备进行实时检测,确保防雷设备正常工作,保障机房设备免受雷击。
监控设备:防雷设备一般为智能设备,经过监控主机的智能设备接口接入对防雷设备进行监控;
监控方式:能够经过监控主机的485接口接入主机,经过智能设备协议解析实现对防雷设备的实时监控,主要监控防雷设备的工作状态,输出告警量信号。
2.2.2.配置清单
方案名称
产品编码
产品名称
型号及规格
数量
备注
红外盗情检测

红外盗情传感器
XC-1XT
1

温湿度检测

温湿度传感器
GXX-TH
1
不带显示屏

温湿度传感器
GXX-TH-L
1
带液晶显示屏

温湿度传感器
AW3485/AW3485Y
1
经过485连接,每个485地址最多可接入16个温湿度变送器,带显示屏
烟雾检测

烟雾传感器
JTY-GD-CA
1
智能型,监控范围60平方米,与主机最长距离为80米

烟雾传感器

1
手动型,,监控范围60平方米,与主机最长距离为80米
点式漏水检测

点式水浸传感器
GXX-SJ V1.4
1

区域漏水检测

区域水浸传感器
LDS-2
1
继电器接入监控主机的DI口,最长距离为200米

低成本漏水检测线
LT200
1
长度为多少?

引出线
XW-MLC-PC
1
必选,标准长度为4米

终止端
XW-MET
1
必选

跳接线
XW-MLC-PC
1

定位式漏水检测

测漏监测接口模块
XW-PC-3
1
经过485上送数据

定位漏液感应线
XW1000
1
标准长度分别为1m、3m、7.5m、15m

引出线
XW-MLC-PC
1
必选,标准长度为4米

终止端
XW-MET
1
必选

跳接线
XW-MLC-PC
1
选配,可根据实际需要选配7.5M、15M的跳接线,经过跳接线了解多条感应线

分支器
TT-MBC-PC
1
使用分支器是否还能定位?
水浸选配材料

固体胶
XW-HDC
1
选配

标签
TT-TAG
1
选配

2.2.3硬件说明
1、XC-1XT 室外红外线/微波双鉴探测器
设备图片:

产品特点:
☆　防宠物达36公斤
☆　可选脉冲2或4
☆　室外用红外微波双鉴式
☆　三色指示灯:微波—黄色、红外—绿色、报警—红色
☆　探测距离:12*17M(广角型),XC-1XT(N)20*2M(幕帘型),微波检测范围可调
☆　防雷防拆
☆　内设防水垫圈,更能适应室外环境
☆  可选择单用红外线
☆  两个报警信号输出
☆  工作温度范围更大:-26℃~+50℃
技术参数:
电源供应
9.5-16VDC(一般12VDC)
电源供应
最大35mA
角度调节
垂直方向:±2°, 水平方向:±10°
红外探测
双元件被动红外红探测器
红外灵敏度调节
可选(60,80,100,120%)
红外脉冲计数
可选2或4个脉冲
微波探测
MIC组件(10. 525GHz)
微波探测范围
6m-20m(19.7ft-65.6ft)
微波脉冲计数
2个脉冲
预热时间
50±15秒
警报时间
2±0.4秒
警报指示
红色LED监控(整体的)
红外探测指示
绿色LED灯闪亮
微波探测指示
黄色LED灯闪亮
报警记忆指示
红色LED灯监控(可选择亮或熄)
继电器输出
2C contact(N.C/N.O)
30DV 0.35A max
防拆开关
N. C.干接触30DV 最大0.25A　
适用温度
-26°~+50°
环境湿度
最大95%
外观尺寸(ＨｘＷｘＤ)
160mm*70mm*43.9mm
(6.3 i n *2.76 iｎ*1.73 i n)　　　　　　　　　　　
重量
180g(6.3oz)
2、GXX-TH传感器
设备图片:

技术参数:

3、温湿度变送器(AW3485/ AW3485Y)
设备图片:

产品参数:
相对湿度:
量程:0~99.9%RH
准确度(包拪非线性度,迟滞和重复性):±2%RH
工厂校验不确定度:±0.6%RH(0~40%RH) / ±1.0%RH(40~97%RH)
响应时间 (90 %)静止空气8 s,塑料隔栅
分辨率:0.1%RH
长期稳定性:<0.5 %RH /年
温 度:
量程:-40~+80℃
准确度:(25℃)±0.3℃
分辨率:0.1℃
长期稳定性:<0.1℃/年
工作环境:
工作环境温度:AW3485 -40~+80℃ / AW3485Y -20~+70℃
工作环境湿度:0～99.9%无冷凝
存储范围:
温度: 0~+60℃
湿度:<90%RH
4、JTY-GD-CA 点型光电感烟探测器
设备图片:

性能特点:
a) 内置微处理器,探测器对自身采集到的数据进行存储、分析和判断,具有自诊断功能;
b) 灵敏度可调,能满足用户对不同探测环境灵敏度的要求;
c) 污染自动补偿,根据自身的污染程度进行零位漂移,最大程度减少误报;
d) 探测器上电后自动检测光学迷宫,污染程度超出补偿范围,可自动报出探测器污染故障;
e) 适用范围广,对不同材质燃烧后产生的白烟或黑烟均可响应;
6.抗干扰能力强,抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线(光源)干扰;
f) 抗潮湿能力强,并有防处理,可适应不同气候环境的要求;
g) 采用SMT表面贴装工艺。
技术参数:
a) 工作电压:　DC19-24V(脉冲调制)
b) 监视电流:　≤0.3mA
c) 报警电流:　≤3mA
d) 接线方式:　二总线,无极性
e) 响应阈值:　≤0.15dBm
f) 保护面积:　60m2 (层高6m)
g) 工作环境:　温度: -10℃－+55℃,相对湿度: ≤95% (40℃,无凝露)
h) 外形尺寸:　Φ105×50mm
i) 编码方式:　经过编码器编写地址
j) 工作指示: 巡检时闪烁,报警时常亮
5、GXX-SJ V1.4点式水浸传感器
设备图片:
设备参数:
6、LDS-2水浸传感器
设备图片:

水浸绳:

主要功能特点:
a) 提供1路检测线缆接口,可接入2芯专用漏水检测线缆或漏水电极片实现漏水检测功能。
b) 实时响应快,响应时间<3s。
c) 监测范围广,最大检测距离可达200m。
d) 检测灵敏度由拨码开关设定,可适应不同检测水质的漏水检测。
e) 提供告警声音输出,可由拨码开关开启或关闭。
f) 具有1路继电器输出,用于输出告警信号或泄漏控制。
g) 具有2个LED状态指示,能直观了解漏液检测系统的工作状态。
h) 外接端口具有EMC设计,抗干扰能力强,长期稳定性高。
技术参数:
工作条件
电源输入
9～15VDC
工作电流
≤0.1A
环境温度
-10℃～50℃
环境湿度
10%～90%RH
漏水检测
检测通道数
1路
线缆长度
200m
检测灵敏度
可设定8种灵敏度
响应时间
<3s
继电器输出
1路,触点容量 30VDC 1A
检测水质
普通自来水
EMC指标
静电防护
接触放电:±6KV; 空气放电:±8KV
EFT防护
±2KV
外形结构
长×宽×高
88*37*59 mm
7、XW-PC-3测漏监测接口模块
设备图片:

0.24 in.
(6.0 mm)

基本特点:
兼容性:XW1000定位漏液感应线、TraceTek 测漏漏水感应线、以及同类型测漏漏水感应线
检测距离:1500米
精确度:漏水感应线长度的0.5%±0.5米
环境额定值:
存储温度:-40 oC 至60 oC(0 oF 至140oF)
工作温度:-20oC 至50 oC(32 oF 至122oF)
湿度:5%到95%(无冷凝)
电源要求:12V直流,3W
2.2.4工程安装
1、室外红外线/微波双鉴探测器(XC-1XT)
暂不清楚
2、温湿度传感器(GXX-TH)
暂不清楚
3、温湿度变送器(AW3485/ AW3485Y)
壁挂式安装,壳体能够直接安装于墙面

电气连接

4、烟雾传感器(JTY-GD-CA )
采用SMT表面贴装工艺
5、点式水浸传感器(GXX-SJ V1.4)
暂不清楚
6、区域水浸传感器(LDS-2)
标准DIN导轨安装,先固定好DIN导轨,将LDS-2主机装到DIN导轨上,注意将LDS-2主机上的锁紧卡子安装到位
安装示意图:

接线说明:
(1)电源输入:12VDC
电源输入范围为:9V～15VDC。
电源输入的正极与接线端子的”12V”相连,电源输入的负极与接线端子的”GND”相连。
(2)检测线缆输入
提供1路泄漏检测通道,具有2个接线端子:W1-W2,接线端子先连接引导线,然后连接检测线缆。
(3)漏水报警输出
LDS-2提供1路告警继电器输出,含义如下:
N.C.－COM: 继电器常闭输出,触点闭合时表示无告警输出。
COM－N.O.: 继电器常开输出,触点闭合时表示有告警输出。
7、定位式水浸变送器(XW-PC-3A)
扣装于标准的35毫米 DIN 导轨,
安装示意图:

电源线与通讯线连接:

引出线连接:

2.2.5软件功能
1) 实时呈现机房红外盗情、温湿度、烟感、水浸、防雷器工作状况;
2) 实时呈现机房环境告警情况;
3) 经过设备组态实时了解设备运行情况及告警情况;
4) 经过声光、语音、短信等方式将告警信息通知值班人员;
5) 根据告警情况设置联动录像;
6) 根据条件存储数据,实现数据报表、告警报表、操作报表查看。
2.2.6注意事项
1) 在做方案配置时温湿度传感器选择一种方案配置,如既可选AI接口又能够选择485接口时选择一种方式进行监控;
2) 选择水浸传感器时统一一个厂家的产品,如果该厂家不满足要求才考虑选择备选厂家的设备;
3) 如果防雷设备不具备接口或拿不到协议则本方案不适合使用,需要重新制定方案;
4) 方案内容不满足要求或有新的场景没有考虑到时需要补充完善方案。
2.2.7产品亮点
1) 能够根据实际需要选择AI接口温湿度传感器和485接口的温湿度传感器;
2) 能够根据客户要求选择点式漏水、区域漏水和定位漏水检测方式;
3) 增加对防雷器检测需求;
4) 满足机房环境监控要求。
2.3机房供配电监控
2.3.1整体方案
机房供配电监控主要包括市电检测、智能电源柜监测、ATS监测、油机发电监测和智能PDU监测。监测内容如下:
序号
监控对象
监控内容
1
市电检测
只检测市电有无:市电有/无
检测市电状况:市电电压、市电电流、市电频率、有功功率、功率因数、无功功率、视在功率、市电高压、市电低压、市电有/无
2
智能电源柜监测
各支路的电压、电流、频率、有功功率、功率因数、无功功率、视在功率
3
ATS监测
运行状况、供电线路
4
油机监测
输出电压、电流、频率(转速)及水温、油位、油压、运行状态、燃油阀开关状态、控制发电机组的启停
5
智能PDU监测
进线电源和各支路的电压、电流、功率因数、频率、有功功率、视在功率、各支路开关状态
具体方案如下:
1、市电检测
场景一:只检测市电有无
客户需求:机房对供电情况非常关注,如果市电停电,需要启动油机发电,否则机房陷入瘫痪,因此需要实时检测市电有无,防止断电引起机房设备瘫痪
监控设备:可采用公司自产的GXX-AC-3 V1.1断电传感器对市电的有无进行检测
监控方式:经过监控主机的DI口与断电传感器进行连接,输出告警量,断电传感器与监控主机的距离不能超过100米;
场景二:需要检测市电状况,包括市电有无、市电质量、市电功率等
客户需求:机房对供电情况非常关注,如果市电停电而没有启动油机,则会导致机房因停电导致瘫痪;如果市电质量不好,如电压过高或过低都会影响设备的正常运行,重则损坏设备;如果需要分析机房能耗情况需要对市电的功率进行检测,分析机房能耗情况;
监控设备:能够经过雅达智能电表(YD /YD2060)加上交流互感器(YDKH0.66-20I 250A/5A)对市电情况进行检测,交流互感器可根据实际的电流情况进行选择;
监控方式:经过监控主机的485接口接入智能电表,经过智能设备协议解析获取市电有无状态、市电质量以及市电功率信息。
2、智能电源柜监测
客户需求:机房对终端设备的供电一般采用智能电源柜进行供电,如果供电线路出现问题或供电质量不稳定会对终端设备造成较大影响,重则损坏设备,为了保证机房供电正常需要对智能电源柜的各支路输出电压、电流、功率等进行实时监测,当出现异常时经过告警提示值班人员对智能电源柜进行检测处理。
监控设备:经过监控主机的智能接口与智能电源柜进行连接;
监控方式:经过监控主机的485接口与智能电源柜进行连接,经过智能设备协议解析获取智能电源柜各支路的电压、电流及电能质量情况。
3、ATS监测
客户需求:机房供电一般采用主供电、备用供电和油机供电保障机房设备24小时不间断供电,在主供电、备用供电和油机供电之间采用ATS设备进行智能切换,为了保障供电线路的及时快速切换需要保证ATS设备的正常运行,当设备出现异常时经过告警提示值班人员检查处理,能够检测哪一路的供电、能够对ATS设备进行控制;
监控设备:经过监控主机的智能接口与ATS设备进行连接;
监控方式:经过监控主机的485接口与ATS设备进行连接,经过智能设备协议解析获取ATS设备的运行状况、当前供电的线路情况。
4、油机发电监测
客户需求:当油机发电监测时,需要关注油机发电的输出电压和电流是否正常,电压和电流异常会对负载造成伤害,需要检测油机设备是否处于异常状态,同时在油机运行过程中,需要对油机设备
