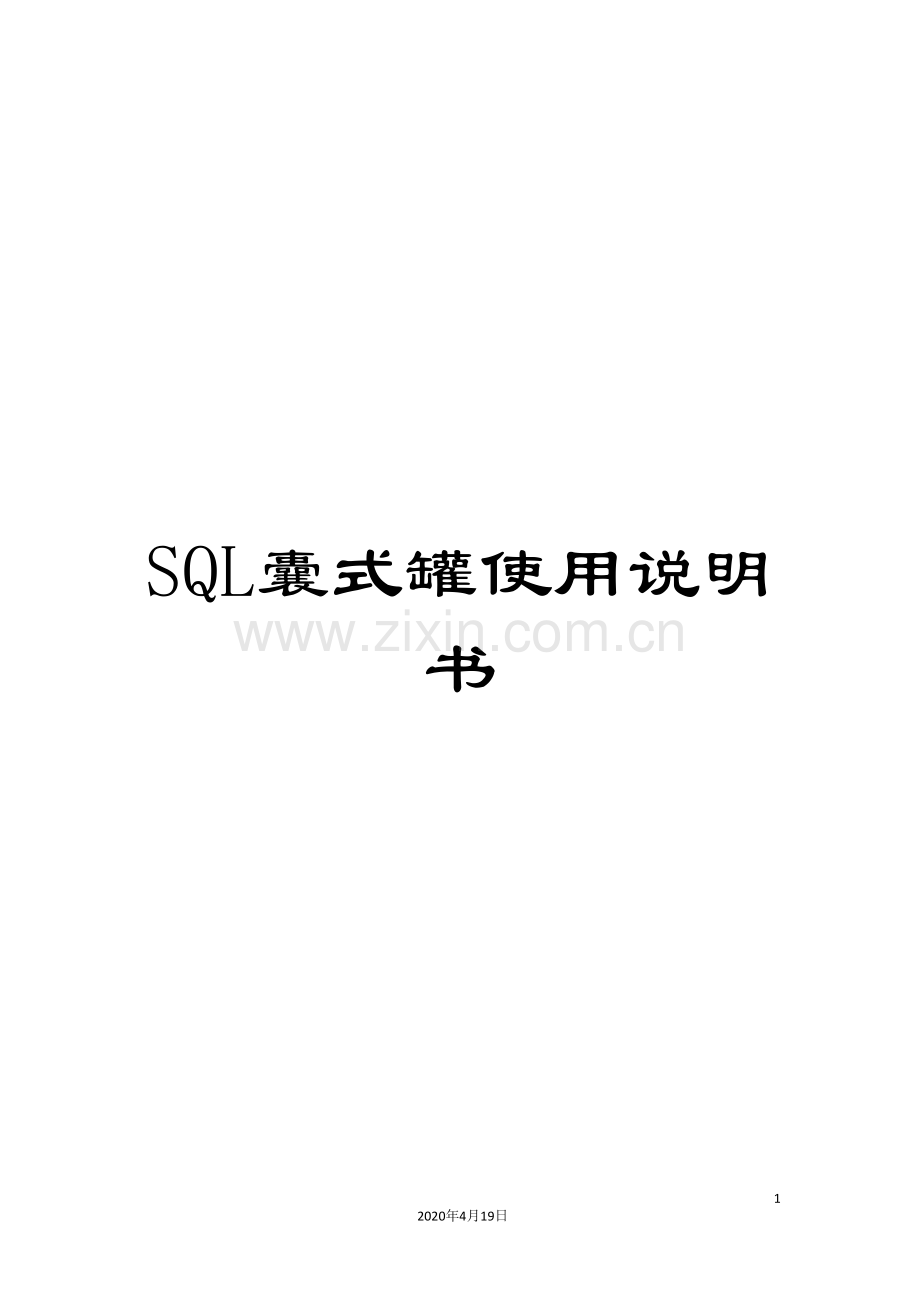

SQL囊式罐使用说明书.doc_第1页
第1页 / 共11页
SQL囊式罐使用说明书.doc_第2页
第2页 / 共11页


点击查看更多>>
资源描述
SQL囊式罐使用说明书 9 2020年4月19日 文档仅供参考 囊式隔膜气压罐 使 用 说 明 书 上海凯泉泵业(集团)有限公司 地址:上海市汶水路857号 电报挂号:97036 服务电话: 邮政编码: 36 传真:56689999 一、产品应用简介 隔膜气压罐作为成套给水设备的一个组成部分,其基本作用为: 1、 气压供水 即利用气压罐内压缩空气的压力将罐内贮存的水送入给水管网,气压罐的容积越大,气压供水的功能越强,也即在水泵停机时由气压罐供出的水量越多。当前国内外成套给水设备配套的气压罐容积趋于小型化,气压供水的功能越来越被弱化,主要是为了应付停泵期间的偶然少量用水及正常的管网泄漏。 2、 贮能停机保压 即在水泵停机不用水期间,靠气压罐贮存的压力势能维持供水管网的压力,确保随时开龙头有水。 3、 实现自动控制 气压罐是实现自动控制功能不可缺少的设备,如果没有气压罐就无法用上下限压力来控制水泵的自动起停(水泵会在上下限压力控制下频繁起停振荡)。 隔膜气压罐在不同的应用场合又有其各自特殊的功能名称,例如在热水采暖系统中作为闭式膨胀罐(代替高位膨胀水箱),其作用之一是吸收热膨胀水量。在消防给水设备中作为稳压罐,其作用之一是提供消防主泵启动过程中的消防水压和水量。 图一给出了隔膜气压罐在热水采暖系统中的应用示意及简单说明,气压罐在普通生活供水设备中的应用要更简单一些。至于成套设备的安装、使用操作、设备调试请阅读成套设备供货商提供的产品使用说明书。 二、结构尺寸、性能参数及设计选用 1、 型号含义 SQL 1000 × 2050 -- 0.6 最高工作压力:0.6MPa 罐体净高:2050mm 罐体名义直径:1000mm 罐体形式:L立式罐,W卧式罐 隔膜气压罐代号 2、 性能参数 SQL、SQW隔膜气压罐系列规格、性能参数祥见表一。 表一 SQL、SQW隔膜气压罐性能参数 型 号 总容积 有效容积 型 号 总容积 有效容积 α=0.8 α=0.7 α=0.6 α=0.8 α=0.7 α=0.6 SQL600 320 65 100 130 SQW800 800 160 240 320 SQL800 750 150 230 300 SQW1000 1750 350 530 700 SQL1000 1500 300 450 600 SQW1200 2650 530 800 1050 SQL1200 2400 480 720 960 SQW1400 4700 950 1400 1900 SQL1400 3500 700 1000 1400 SQW1600 5800 1150 1750 2300 SQL1600 5000 1000 1500 SQW1800 9600 1900 2900 3800 SQL 8500 1700 2500 3400 SQW 11500 2300 3500 4600 注:α=P1/P2,P1、P2取绝对压力值,P1、P2分别为气压罐工作压力的下限和上限。 3、 结构尺寸 SQL、SQW隔膜气压罐系列产品的结构尺寸详见表二、表三及图三、图四。 4、 设计选用方法 在很多情况下气压罐的设计选用不需要很严格的设计计算,另外在不同的应用条件下,气压罐的性能参数差别也很大。下面是从不同的侧重点考虑选用气压罐的方法(计算方法请参考建筑给水排水设计手册)。 例一、 住宅小区生活供水设备中气压罐的选择。 在此类应用中,如果认为住宅生活用水具有典型的间歇供水流量特点,只需侧重考虑气压罐停机保压自动控制的功能作用,那么可选择小体积的气压罐,如600直径即可。如果考虑要适当兼顾气压供水的作用,例如希望在最大供水流量的10%时,靠气压罐能维持2分钟供水时间,作为一个具体例子,设给水设备的最大供水流量为75m³/h,经简单计算可知,需要约250l的有效容积,得选用1米直径的气压罐 例二、消火栓消防供水设备中气压罐的选择。 如果认为消防管网平时基本不消耗水量,基本上能够不考虑气压供水的作用,那么能够选用总容积为100l-300l之间的小型气压罐。如果要求气压罐提供消防泵启动过程中的消防水量和水压,则一般气压罐有效容积应不小于300l(这是当前产品的规范),得选用1米直径的气压罐。 例三、对图一温室热水采暖系统中气压罐的应用,假定设备运行的控制参数给定如下: P0:4mH2O、补水泵启动压力,由电接点压力表上设定。 P1:6mH2O、补水泵停机压力,由电接点压力表上设定。 P2:11mH2O、系统允许的最高工作压力。 ΔV:3000l、循环管网的最大热膨胀水容积。 求气压罐的总容积至少应为多大? 解:根据VZ=ΔV /(1-P1/P2),VZ是气压罐总容积,P1/P2取绝对压力之比值,可求得 VZ=3000/(1-16/21)≈12.5(m³),也就是说要想在给定的条件下能够吸收3000l的热膨胀水量,至少得选用总容积为12.5m³的气压罐,考虑安全余量可选择总容积为15m³的气压罐。 三、安装、使用及维护 1、气压罐的安装 1)气压罐的安装一般能够不用地脚螺栓,平放在具有足够承重能力的混凝土平台上或平整地面上即可 2)需现场配管将隔膜气压罐进出口和给水泵组的总出口连接起来,连接管路中应装设维修闸阀,连接管路的通经应不小于气压罐进出口通径。 3)应考虑留有充分的维修空间,特别是罐顶部应留有至少1.5米空间,以便更换隔膜囊体方便,如果顶部空间不够,需考虑能将罐体放倒的空间。 2、使用及维护 1)对给定的气压罐要达到其性能参数,必须在使用前适当充气,充气压力应接近供水管网系统的最低压力,充气设备可使用空压机或氮气瓶,气压罐体上的充气口与汽车轮胎充气口相同。如充气压力无法直接测知,可用下面方法判断:充气过程中当压力估计达到所需值时先停止充气,关闭供水总出口阀门,启动补水泵给气压罐充水,压力高于一定值后(确认罐内已充入一定水量),打开放水阀放水,这时仔细观察安装在设备上的压力表指示,当压力缓慢降至某一压力值时突然大幅跌落,则跌落前的压力值可认为就是预充气压力值,若此值太高,可适当放气后重复上述试验,若此值太低,则应适当补气后重复上述实验,直到充气压力调整到设定值为止。 2)气压罐中气体和水虽被隔膜分开,但气密性仍难以做到十分理想,一般需每年对其补充气1-2次。 3)气压罐中的橡胶隔膜一般寿命为5-6年,当出现问题时应及时更换。 表二 SQL立式罐结构尺寸 型 号 外形尺寸(mm) 安装尺寸(mm) 重量 (kg) 直径 d 净高 h 总高 H 进出口通径DN 进出口高度H1 地脚螺栓中心所在圆直径 D 地脚螺栓孔直径 φ SQL600- 0.6 650 1350 1900 50 140 500 3-φ18 250 1.0 295 1.6 300 SQL800- 0.6 850 1850 2400 50 140 660 3-φ21 370 1.0 420 1.6 425 SQL1000- 0.6 1050 2050 2650 80 150 830 3-φ24 600 1.0 715 1.6 725 SQL1200- 0.6 1250 2450 3050 80 150 1000 3-φ28 835 1.0 1010 1.6 1025 SQL1400- 0.6 1450 2550 3250 100 175 1160 3-φ28 1005 1.0 1205 1.6 1225 SQL1600- 0.6 1650 2950 3650 100 175 1320 3-φ28 1340 1.0 1600 1.6 1645 SQL - 0.6 2050 3150 3850 100 175 1650 3-φ30 2190 1.0 2535 1.6 2580 图三 表三 SQW卧式罐结构尺寸 型 号 外形尺寸(mm) 安装尺寸(mm) 重量 (kg) 长 L 宽 W 高 H 进出口通径DN 进出口高度H1 地脚螺栓中心位置尺寸 M×N 地脚螺栓孔直径 φ SQW800- 0.6 1950 850 1400 50 140 1000×590 4-φ25 580 1.0 665 1.6 685 SQW1000- 0.6 2350 1050 1650 80 150 1200×740 4-φ25 860 1.0 990 1.6 1035 SQW1200- 0.6 2650 1250 1900 80 150 1300×830 4-φ25 1110 1.0 1290 1.6 1335 SQW1400- 0.6 3350 1450 2150 100 175 1600×1050 4-φ30 1695 1.0 1945 1.6 1985 SQW1600- 0.6 3350 1650 2350 100 175 1600×1180 4-φ30 1940 1.0 2230 1.6 2270 SQW1800- 0.6 4200 1850 2550 100 175 ×1330 4-φ30 2835 1.0 3215 1.6 3255 SQW - 0.6 4200 2050 2750 100 175 ×1490 4-φ30 3115 1.0 3550 1.6 3595 图四
