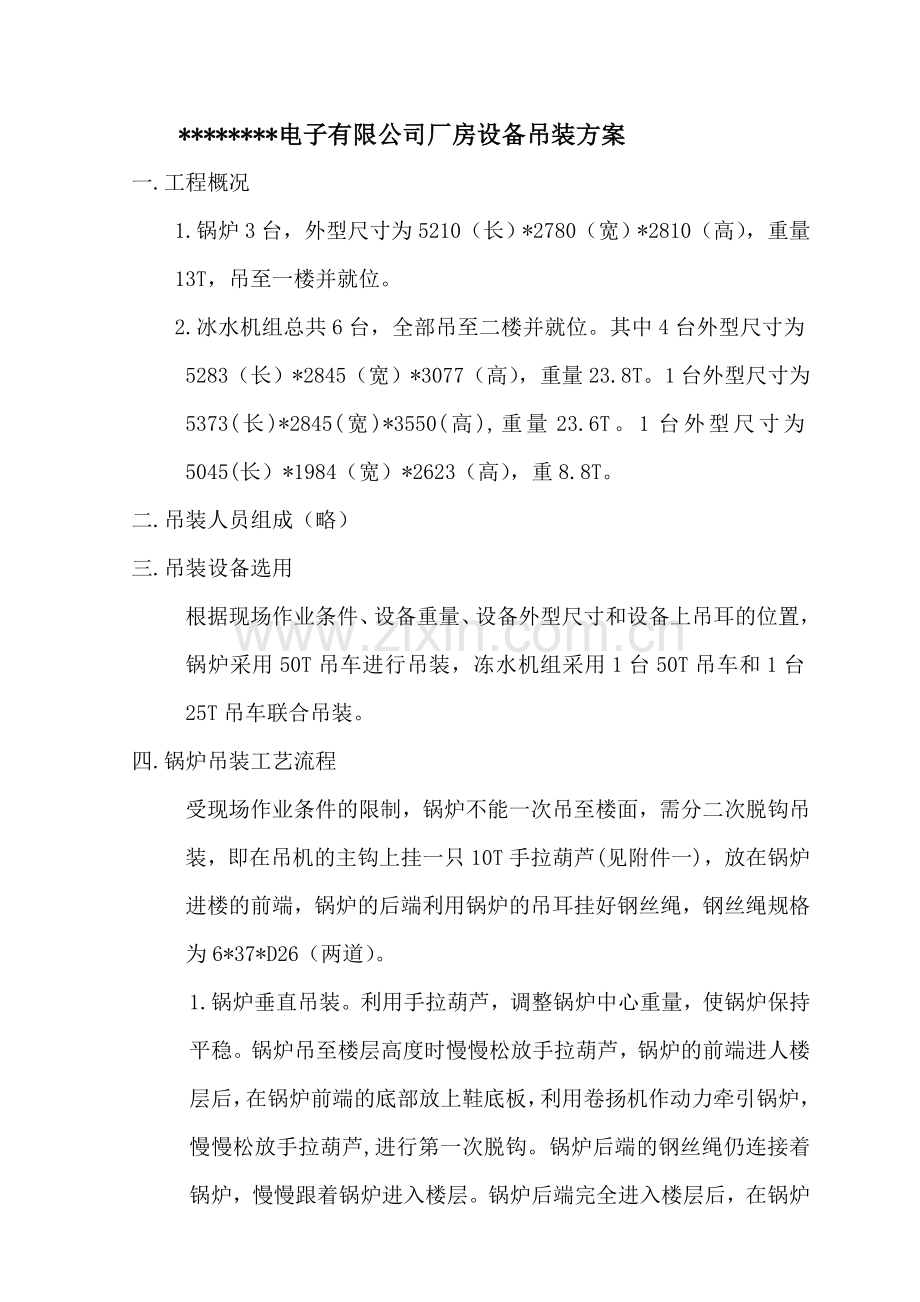

电子公司厂房设备吊装方案.doc

*电子有限公司厂房设备吊装方案一.工程概况1.锅炉3台，外型尺寸为5210（长）*2780（宽）*2810（高），重量13T，吊至一楼并就位。2.冰水机组总共6台，全部吊至二楼并就位。其中4台外型尺寸为5283（长）*2845（宽）*3077（高），重量23.8T。1台外型尺寸为5373(长)*2845(宽)*3550(高),重量23.6T。1台外型尺寸为5045(长）*1984（宽）*2623（高），重8.8T。二.吊装人员组成（略）三.吊装设备选用根据现场作业条件、设备重量、设备外型尺寸和设备上吊耳的位置，锅炉采用50T吊车进行吊装，冻水机组采用1台50T吊车和1台25T吊车联合吊装。四.锅炉吊装工艺流程受现场作业条件的限制，锅炉不能一次吊至楼面，需分二次脱钩吊装，即在吊机的主钩上挂一只10T手拉葫芦(见附件一)，放在锅炉进楼的前端，锅炉的后端利用锅炉的吊耳挂好钢丝绳，钢丝绳规格为6*37*D26（两道）。1.锅炉垂直吊装。利用手拉葫芦，调整锅炉中心重量，使锅炉保持平稳。锅炉吊至楼层高度时慢慢松放手拉葫芦，锅炉的前端进人楼层后，在锅炉前端的底部放上鞋底板，利用卷扬机作动力牵引锅炉，慢慢松放手拉葫芦,进行第一次脱钩。锅炉后端的钢丝绳仍连接着锅炉，慢慢跟着锅炉进入楼层。锅炉后端完全进入楼层后，在锅炉后端的底部也放上鞋底板，进行第二次脱钩。垂直吊装完成后，将进行锅炉的水平移位。2.锅炉水平移位。在锅炉底部放四只鞋底板，每只鞋底板分布9个滑轮，单只受力8T。用1T卷扬机作动力，穿三道钢丝绳,将锅炉移到其基础旁边。3.锅炉就位安装。用专用工具提高设备高度,放上道木，使之与基础高度一致。4.锅炉吊装受力分析由锅炉受力分析图可知：(1).水平方向F1*sinA=F2sinB其中 A=15度 B=15度(2).垂直方向 F=G=F1cosA+F2cosB其中锅炉重G=130000N代入公式得F1=F2=67293N取安全系数为5.0得钢绳最大载荷为336465N查有关资料后,选用钢丝绳规格为6*37*D26 钢丝直径1.2毫米 公称抗拉强度170公斤/平方毫米 破断拉力426500N五.冰机吊装工艺流程1冰机采用一台50吨和一台25吨吊车联合吊装,吊装采用4根长8米、直径26的两道钢丝绳(见附件二)。2冰机垂直吊装。冰机达到楼层高度准备进入楼层时,用两只10吨的手拉葫芦固定在二层顶部的大梁上,手拉葫芦的挂钩与冰机前端的2个吊耳处连接。手拉葫芦收紧的同时, 在冰机前端的底部放上鞋底板，冰机前端的吊车慢慢松放, 冰机后端的吊车随冰机运动的方向慢慢跟进, ,利用卷扬机作动力牵引冰机,然后将冰机前端的吊钩松掉。随着卷扬机的牵引，冰机后端的吊车也随之跟进。当整个冰机进入楼层时，在冰机后端的底部也放上鞋底板，同时冰机后端的吊车进行脱钩。3.冰机水平移位和就位安装 冰机水平移位和就位安装的方法和锅炉相同。4. 冰机吊装受力分析 由冰机受力分析图可知：(1).水平方向F1*sinA=F2sinB其中 A=8度 B=11度(2).垂直方向 F=G/2=F1cosA+F2cosB其中G=238000N代入公式得 F1=69738N F2=50876N取安全系数为5得到钢绳最大载荷为348690N查有关资料后,选用钢丝绳规格为6*37*D26 钢丝直径1.2毫米 公称抗拉强度170公斤/平方毫米 破断拉力426500N六安全保障150T吊车吊装锅炉时，回转半径7米，最大起吊重量21T，吊车的起重量大于锅炉重量。250T吊车吊装冻水机组时，回转半径9米，最大起吊重量18T，25T吊车吊装冻水机组时，回转半径6米，最大起吊重量15T。吊车的起重量大于冰水机组重量。3路面和吊机的4个支撑脚全部铺上道木，另加钢板防止基础下沉。七、安全技术措施1.成立由业主、总包单位、施工单位组成的领导小组，负责准备阶段、吊装过程的施工技术和安全措施。吊装方案必须经过审批。2坚持十不吊原则，施工人员做到持证上岗，。3吊装时，采用立体吊装即无线指挥结合手势，使作业人员明白信号内容。4吊装前设立警戒线和安全危险标志，严禁闲杂人员进入吊装区域，并安排专人管理。5做好吊装前的安全教育，施工人员必要时由甲方进行教育。6吊装前，认真检查吊具是否符合要求，发现问题及时处理。
