倒闸操作票220kV#1主变及三侧开关由运行转为检修.doc

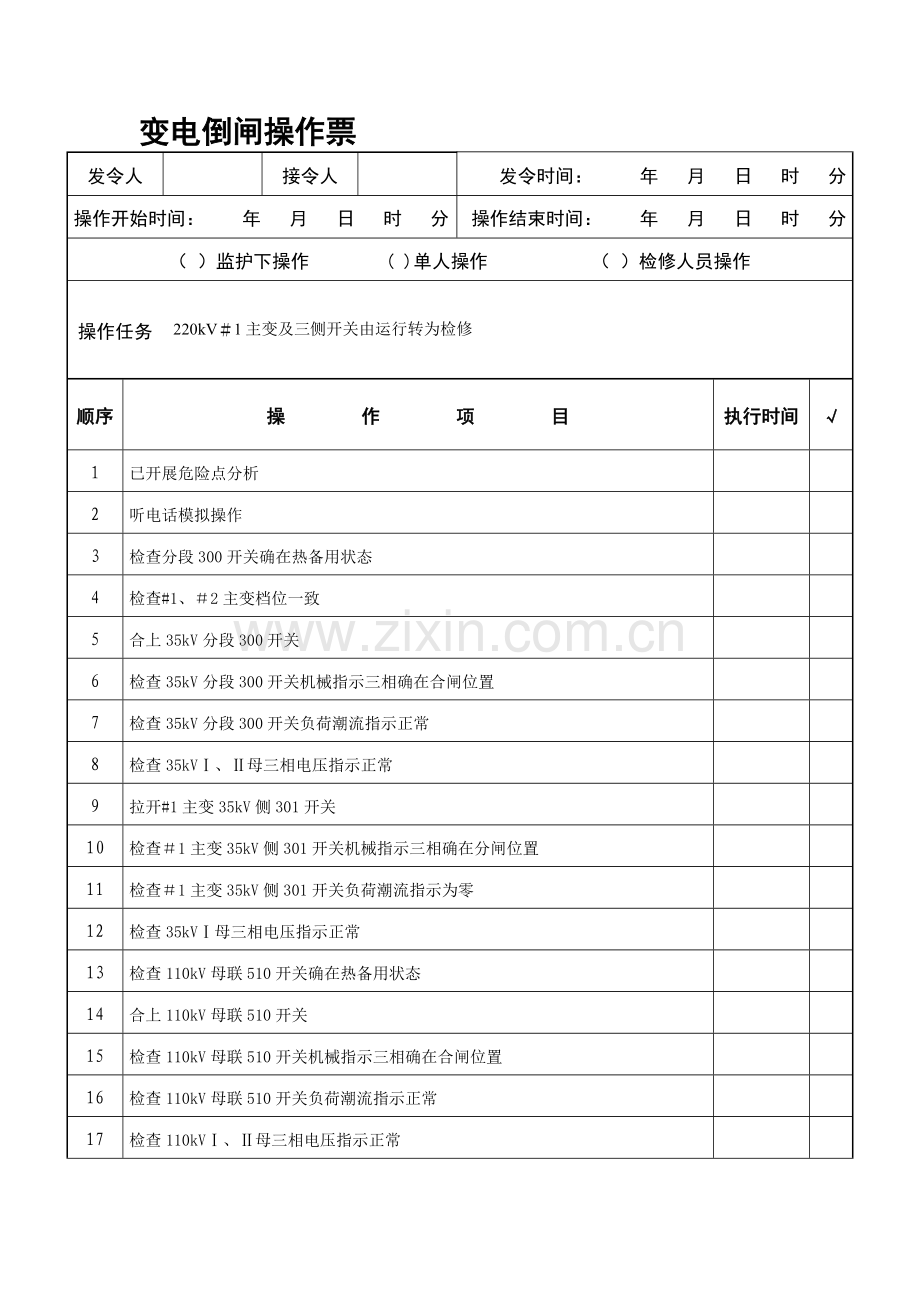

变电倒闸操作票
发令人

接令人

发令时间： 年 月 日 时 分
操作开始时间： 年 月 日 时 分
操作结束时间： 年 月 日 时 分
（ ）监护下操作 ( )单人操作 （ ）检修人员操作
操作任务
220kV＃1主变及三侧开关由运行转为检修
顺序
操 作 项 目
执行时间
√
1
已开展危险点分析

2
听电话模拟操作

3
检查分段300开关确在热备用状态

4
检查#1、＃2主变档位一致

5
合上35kV分段300开关

6
检查35kV分段300开关机械指示三相确在合闸位置

7
检查35kV分段300开关负荷潮流指示正常

8
检查35kVⅠ、Ⅱ母三相电压指示正常

9
拉开#1主变35kV侧301开关

10
检查＃1主变35kV侧301开关机械指示三相确在分闸位置

11
检查＃1主变35kV侧301开关负荷潮流指示为零

12
检查35kVⅠ母三相电压指示正常

13
检查110kV母联510开关确在热备用状态

14
合上110kV母联510开关

15
检查110kV母联510开关机械指示三相确在合闸位置

16
检查110kV母联510开关负荷潮流指示正常

17
检查110kVⅠ、Ⅱ母三相电压指示正常

18

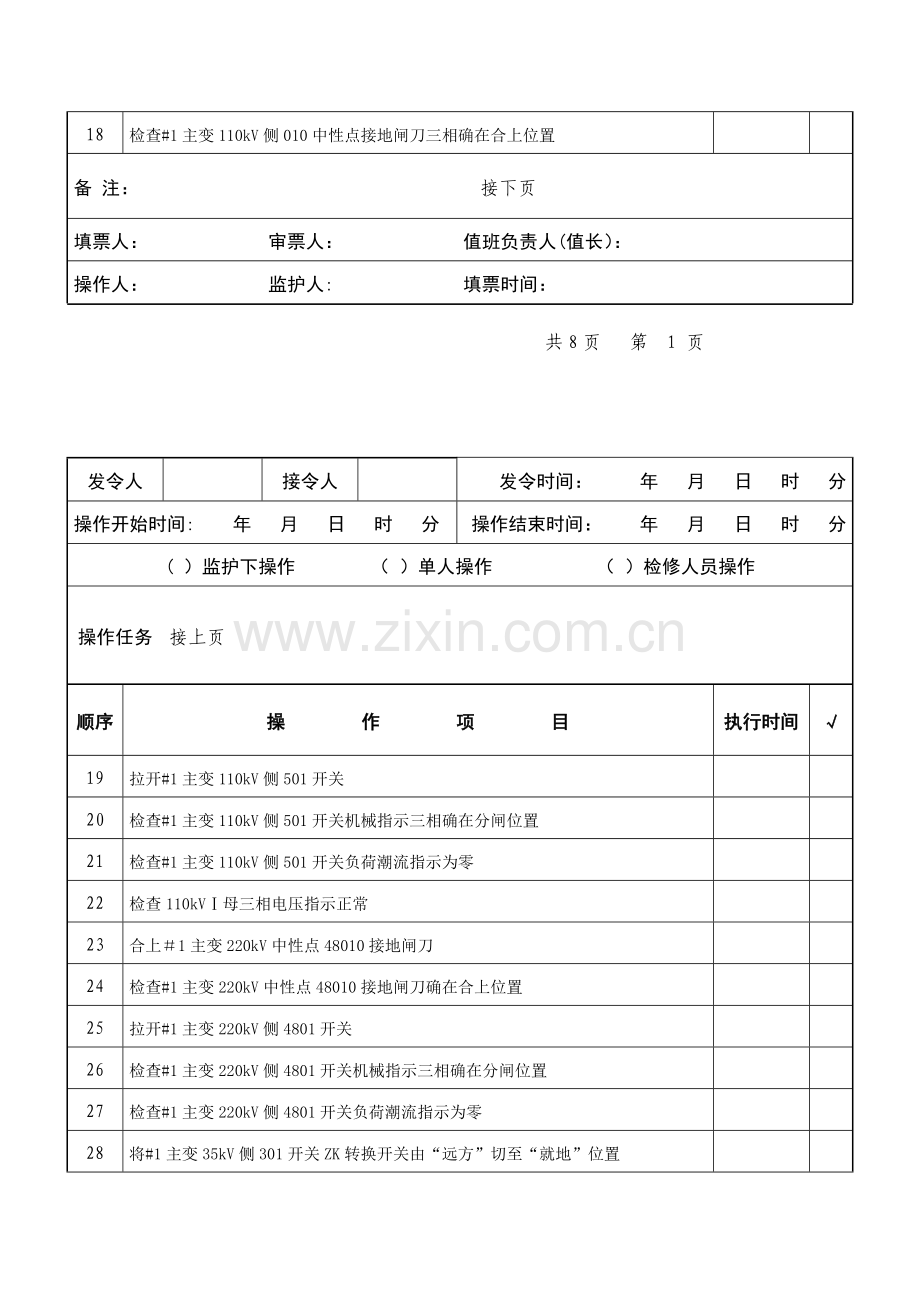

检查#1主变110kV侧010中性点接地闸刀三相确在合上位置

备 注：
接下页
填票人：
审票人：
值班负责人(值长）：
操作人：
监护人:
填票时间：
共8页 第 1 页

发令人

接令人

发令时间： 年 月 日 时 分
操作开始时间: 年 月 日 时 分
操作结束时间： 年 月 日 时 分
( ）监护下操作 （ ）单人操作 （ ）检修人员操作
操作任务
接上页
顺序
操 作 项 目
执行时间
√
19
拉开#1主变110kV侧501开关

20
检查#1主变110kV侧501开关机械指示三相确在分闸位置

21
检查#1主变110kV侧501开关负荷潮流指示为零

22
检查110kVⅠ母三相电压指示正常

23
合上＃1主变220kV中性点48010接地闸刀

24
检查#1主变220kV中性点48010接地闸刀确在合上位置

25
拉开#1主变220kV侧4801开关

26
检查#1主变220kV侧4801开关机械指示三相确在分闸位置

27
检查#1主变220kV侧4801开关负荷潮流指示为零

28
将#1主变35kV侧301开关ZK转换开关由“远方”切至“就地”位置

29
检查＃1主变35kV侧301开关三相确在分闸位置

30
拉开3013闸刀

31
检查3013闸刀三相确在断开位置

32
将#1主变35kV侧301开关小车由“工作”位置拉至“试验”位置

33
检查＃1主变35kV侧301开关确在冷备用状态

34
解除35kV母差保护＃1主变301跳闸压板

35
检查＃1主变110kV侧501关确在热备用状态

36
拉开5013闸刀

备 注:
接下页
填票人：
审票人：
值班负责人(值长)：
操作人：
监护人：
填票时间：

共 8页 第 2 页

发令人

接令人

发令时间: 年 月 日 时 分
操作开始时间： 年 月 日 时 分
操作结束时间： 年 月 日 时 分
( )监护下操作 （ ）单人操作 （ ）检修人员操作
操作任务
接上页
顺序
操 作 项 目
执行时间
√
37
间接检查5013三相确在断开位置

38
检查5013闸刀机械指示三相确在断开位置

39
检查5013闸刀遥信信号三相确在断开位置

40
拉开5011闸刀

41
间接检查5011闸刀三相确在断开位置

42
检查5011闸刀机械指示三相确在断开位置

43
检查5011闸刀遥信信号三相确在断开位置

44
检查110kV母差保护屏上主变501开关切Ⅰ母指示灯灭

45
检查#1主变保护A、B屏中压侧电压切换装置Ⅰ母指示灯灭

46
按下110kV母差保护屏上刀闸位置确认按钮

47
拉开5014闸刀

48
间接检查5014三相确在断开位置

49
检查5014闸刀机械指示三相确在断开位置

50
检查5014闸刀遥信信号三相确在断开位置

51
检查#1主变110kV侧501开关确在冷备用状态

52
解除110kV母差保护#1主变501开关出口跳闸压板

53
将#1主变110kV侧501开关ZK转换开关由“远方"切至“就地”位置

54
解除110kV母差保护＃1主变501跳闸压板

备 注:
接下页
填票人：

值班负责人（值长）：
操作人：
监护人:
填票时间:

共 8页 第 3 页
№
发令人

接令人

发令时间: 年 月 日 时 分
操作开始时间: 年 月 日 时 分
操作结束时间: 年 月 日 时 分
（ )监护下操作 （ )单人操作 （ ）检修人员操作
操作任务
接上页
顺序
操 作 项 目
执行时间
√
55
将501开关汇控柜上电流CT端子由“接入"改为“短接"

56
检查#1主变220kV侧4801开关确在热备用状态

57
拉开48013闸刀

58
检查48013闸刀机械指示三相确在断开位置

59
检查48013闸刀遥信信号三相确在断开位置

60
拉开48011闸刀

61
检查48011闸刀机械指示三相确在断开位置

62
检查48011闸刀遥信信号三相确在断开位置

63
检查220kV母差保护屏上主变4801开关切Ⅰ母指示灯灭

64
检查＃1主变保护A、B屏高压侧电压切换装置Ⅰ母指示灯灭

65
按下220kV母差保护屏上刀闸位置确认按钮

66
拉开48014闸刀

67
检查48014闸刀机械指示三相确在断开位置

68
检查48014闸刀遥信信号三相确在断开位置

69
检查#1主变220kV侧4801开关确在冷备用状态

70
将#1主变110kV侧4801开关ZK转换开关由“远方”切至“就地”位置

71
解除220kV母差保护主变4801出口跳闸一压板

72
解除220kV母差保护主变4801出口跳闸二压板

备 注：
接下页
填票人：
审票人：
值班负责人(值长）：
操作人:
监护人：
填票时间：
共 8页 第 4 页

№
发令人

接令人

发令时间： 年 月 日 时 分
操作开始时间： 年 月 日 时 分
操作结束时间： 年 月 日 时 分
( )监护下操作 （ ）单人操作 （ ）检修人员操作
操作任务
接上页
顺序
操 作 项 目
执行时间
√
73
解除220kV母差保护主变4801失灵启动压板

74
解除220kV母差保护＃1主变失灵解除复压闭锁压板

75
将 4801开关汇控柜上电流CT端子由“接入”改为“短接”

76
检查#1主变35kV侧301开关确在冷备用状态

77
断开301开关储能电源空气开关

78
手合301开关

79
检查301开关三相确在合闸位置

80
手分301开关

81
检查301开关三相确在分闸位置

82
打开301开关间隔前柜门

83
拔下#1主变35kV侧301开关二次航空插头

84
将＃1主变35kV侧301开关由“试验”位置拉至“检修”位置

85
关闭301开关前柜门

86
检查35kV验电器正常

87
在＃1主变35kV侧301开关与3013闸刀之间验明三相确无电压

88
合上30130接地闸刀

89
检查30130接地闸刀三相确在合上位置

90
在#1主变35kV侧与3013闸刀之间验明三相确无电压

备 注：
接下页
填票人：
审票人：
值班负责人（值长)：
操作人：
监护人：
填票时间：

共 8页 第 5 页
№
发令人

接令人

发令时间: 年 月 日 时 分
操作开始时间: 年 月 日 时 分
操作结束时间: 年 月 日 时 分
（ ）监护下操作 （ )单人操作 ( ）检修人员操作
操作任务
接上页
顺序
操 作 项 目
执行时间
√
91
合上3010接地闸刀

92
检查3010接地闸刀三相确在合上位置

93
检查#1主变110kV侧501开关确在冷备用状态

94
在5011闸刀与#1主变110kV侧501开关之间间接验明三相确无电压

95
合上50120接地闸刀

96
检查50120接地闸刀机械指示三相确在合上位置

97
检查50120接地闸刀遥信信号三相确在合上位置

98
在5013闸刀与#1主变110kV侧501开关之间间接验明三相确无电压

99
合上50130接地闸刀

100
检查50130接地闸刀机械指示三相确在合上位置

101
检查50130接地闸刀遥信信号三相确在合上位置

102
在5013闸刀与＃1主变110kV侧之间间接验明三相确无电压

103
合上50140接地闸刀

104
检查50140接地闸刀机械指示三相确在合上位置

105
检查50140接地闸刀遥信信号三相确在合上位置

106
断开#1主变501断路器电机电源空气小开关

107
手合#1主变501开关

108
间接检查＃1主变501开关三相确在合闸位置

备 注：
接下页
填票人:
审票人：
值班负责人(值长)：
操作人：
监护人：
填票时间：

共 8页 第 6 页
№
发令人

接令人

发令时间： 年 月 日 时 分
操作开始时间: 年 月 日 时 分
操作结束时间: 年 月 日 时 分
（ )监护下操作 （ )单人操作 （ ）检修人员操作
操作任务
接上页
顺序
操 作 项 目
执行时间
√
109
手分#1主变501开关

110
间接检查#1主变501开关三相确在分闸位置

111
检查#1主变220kV侧4801开关确在冷备用状态

112
间接检查#1主变220kV侧4801开关三相确在分闸位置

113
在48011闸刀与#1主变220kV侧4801开关之间间接验明三相确无电压

114
合上80120接地闸刀

115
检查80120接地闸刀机械指示三相确在合上位置

116
检查80120接地闸刀遥信信号三相确在合上位置

117
在8013闸刀与#1主变220kV侧4801开关之间间接验明三相确无电压

118
合上80130接地闸刀

119
检查80130接地闸刀机械指示三相确在合上位置

120
检查80130接地闸刀遥信信号三相确在合上位置

121
在#1主变与48013闸刀之间验明三相确无电压

122
合上80140接地闸刀

123
检查80140接地闸刀机械指示三相确在合上位置

124
检查80140接地闸刀遥信信号三相确在合上位置

125
断开#1主变4801断路器电机电源空气开关

126
在#1主变4801开关机构箱内手动释放A相储能

备 注：
接下页
填票人：
审票人：
值班负责人（值长）：
操作人:
监护人：
填票时间:
共8 页 第 7 页

№
发令人

接令人

发令时间： 年 月 日 时 分
操作开始时间: 年 月 日 时 分
操作结束时间: 年 月 日 时 分
（ ）监护下操作 （ )单人操作 （ ）检修人员操作
操作任务
接上页
顺序
操 作 项 目
执行时间
√
127
在＃1主变4801开关机构箱内手动释放B相储能

128
在＃1主变4801开关机构箱内手动释放C相储能

129
断开#1主变4801操作电源I空气小开关

130
断开#1主变4801操作电源II空气小开关

131
断开#1主变501操作电源空气小开关

132
断开#1主变301操作电源空气小开关

133
在#1主变冷却控制箱内断开＃1主变冷却器电源空气小开关1

134
在＃1主变冷却控制箱内断开＃1主变冷却器电源空气小开关2

135
核对监控机

136
核对SCADA系统

137
汇报

138

备 注：
接下页
填票人：
审票人:
值班负责人(值长）：
操作人：
监护人:
填票时间:

共 8页 第 8 页
