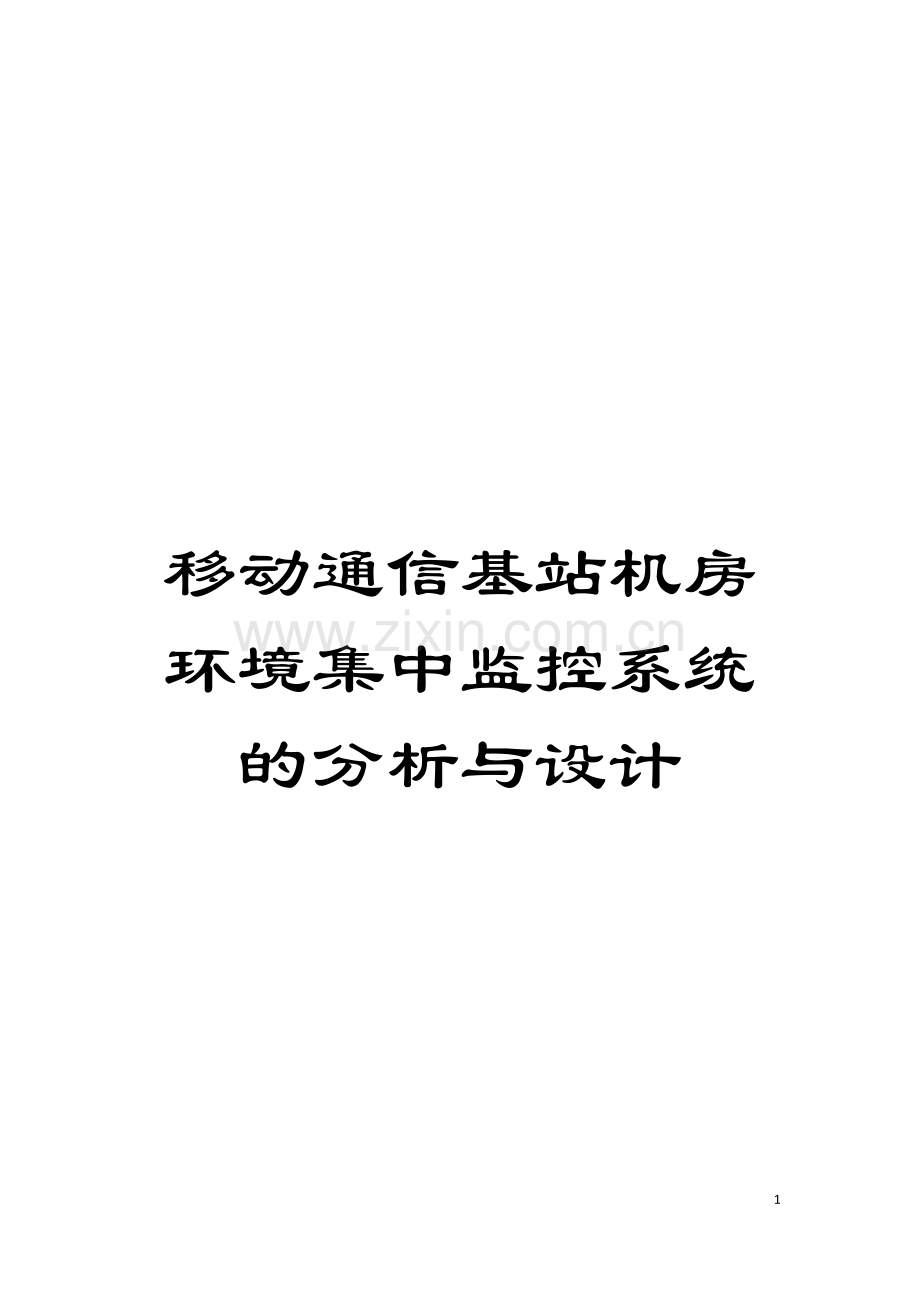

移动通信基站机房环境集中监控系统的分析与设计模板.doc

移动通信基站机房环境集中监控系统的分析与设计102资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。河南科技学院新科学院 本科毕业论文( 设计) 移动通信基站机房环境集中监控系统的分析与设计 学生姓名: FD 所在院系: 电气工程系 所学专业: 电子信息工程 导师姓名: MHB 完成时间: 5月10日 移动通信基站机房环境集中监控系统的分析与设计摘 要移动通信基站机房的环境集中监控系统己经成为通信站实现无人或少人值守的必不可少的手段, 起到了减轻维护人员的工作量、 提高维护质量的作用。本文是在这此前提下, 根据已有的相关技术和研究设计成果, 进行了通信基站机房环境集中监控系统的分析与设计。环境集中监控管理系统指通信电源动力、 环境及安防集中监控管理系统, 它是一个分布式计算机控制系统, 集中并融合了传感器技术、 现代计算机技术、 通信技术、 网络技术、 数据库技术和人机系统技术的最新成果而构成的计算机集成系统, 能够实现遥测、 遥信、 遥控和遥调四遥功能, 对实现现代化的通信基站机房维护和科学管理有着十分重要的意义。本监控系统面向3G移动通信的基站进行设计, 采用三级分层结构。监控单元( SU) 、 域监控中心( SS) 和监控中心(SC)。本文重点进行了域监控中心( SS) 的软件总体设计和监控模块( SM) 设计以及实时监控、 显示、 告警处理等部分模块功能的实现。软件设计采用模块化软件设计思想。实现对机房动力设备、 空调及门禁的实时监控。本系统是应用AT89C52单片机,采用VISCAL BASIC6.0开发的运行在WINDOWS平台上的监控软件。经过对被监控对象进行数据监测和分析处理实现对基机房环境的集中监控。最后,文章对本设计进行了总结, 并对监控系统的未来进行了展望。关键词: 集中监控系统, 环境子系统, 实时监控, 报警处理Analysis and design of centralized monitoring systemof communication base stations in mobile environmentAbstractThe environment monitoring system, which has played a role to reduce the workload of the maintenance staff and improve the quality of maintenance, has been the essential means of realizing unattentioned or fewer people on duty for the mobile communications base stations. In this context, this article try to reseach both the design and realization of the environment monitoring system in accordance with the relevant technical specifications of the Ministry of Posts and Telecommunications.Environmental monitoring management system is a distributed computer control system. It is a computer integrated system, which achieves the Four-remoting function-telemetry, remoting communication, remoting control and remote adjustment containing sensor technology, modem computer technology, communications technology, network technology and the latest results of human-computer system technologies. It is of important significance for realizing the modern communication power maintainance and scientific management. The monitoring system has been designed for 3G mobile communication base station, using three-tier hierarchy, control unit SU, regional monitoring centers SS and monitoring center SC. This article focuses on the design of SS software and control unit SM, as well as the realization of some of the modules function, such as real-time monitoring, alarm processing.Modular software designs make it possible to achieve real-time monitoring of the environment monitoring system. The system is the application of AT89C52. It uses the monitoring software developed by VISCAL BASIC6.O running in WINDOWS platform. It monitors both the base station power, air-conditioning and the room environment through monitoring and analysing the data of the target. Finally, this article summarizes the design and has a outlook about the future of the monitoring system.Keywords: Centralized monitoring system ; Environment subsystem ; Real-timemonitoring ; Alarm processing目录绪论11 环境集中监控系统的概述11.1 项目的背景和意义11.2 国内外的发展现状11.3 本文研究内容及章节安排22 移动通信基站机房环境集中监控系统总体功能32.1 监控系统的功能结构32.2 监控系统的总体功能42.3 通信架构62.4 设计要求73 SS功能的分析93.1 SS的功能分析93.2 SS的设计要求114 SS的功能实现134.1 SS的集中监控134.2 动力子系统144.2.1 市电供电子系统144.2.2 配电开关子系统144.2.3 智能UPS子系统154.2.4 蓄电池子系统154.2.5 防雷器子系统154.3 环境子系统154.3.1 环境监控硬件子系统164.3.2 环境监控软件子系统194.3.3 环境监控VB界面214.3.4 环境监控系统实现功能224.4 安防子系统244.4.1 门禁子系统244.4.2 消防子系统254.4.3 红外报警子系统254.4.4 闭路电视子系统255 总结与展望25参考文献27致谢29附录31附录48绪论随着移动通信事业的发展, 当前各移动通信运营商得到了快速发展, 无线网络覆盖日趋完善, 各运营商的移动通信基站数目在迅速增加。当前一个中等地区的基站数最可达到800个基站, 鉴于基站运营成本控制及基站管理模式, 当前移动通信基站全面为无人值守机房, 乃至部分大型交换机房也采用无人值守的运行模式, 对于大规模的运行基站需要良好的维护与实时发现基站存在问题, 实现集中维护与监控。1 环境集中监控系统的概述1.1 项目的背景和意义 移动通信基站机房集中环境监控系统是指移动通信动力、 环境、 安防等综合监控系统, 是一个分布式计算机控制系统, 它经过对监控范围内的通信电源系统和系统内的各电源设备、 空调设备及机房安防进行遥测、 遥信、 遥控、 遥调, 实时监视系统和设备的运行状态, 记录和处理相关数据, 及时检查故障并适时通知维护人员处理, 进行必要的遥控操作, 改变或调整设备运行状态, 从而实现通信站的少人或无人值守, 实现电源、 空调及环境的集中监控维护管理, 提高通信系统的可靠性和通信设备的安全性。 集中监控系统是一个集计算机网络技术、 测控技术、 数据库技术、 自动控制技术、 传感技术于一体的系统, 这些技术的飞速发展为移动通信基站机房环境集中监控系统提供了强有力的支持, 大量新集成工艺、 新技术的应用使环监控系统如虎添翼。通信集中监控系统不但解放了劳动力, 提高了移动通信设备维护工作的效率。同时提高了设备运行的稳定性和可靠性、 经济性, 降低了通信成本。经过监控系统对所采集的大量数据的统计分析, 能够使维护人员准确地掌握监控系统的运行状况和质量, 有针对性地安排系统维护和设备检修, 预防可能出现的故障。1.2 国内外的发展现状 近几年来, 移动通信在中国发展十分迅猛, 通信网本身随着新工艺和新技术的发展走向更高的层次。同时移动通信机房环境的维护难度和工作量也相应增加。其动力、 环境和安防设备是移动通信网络的重要组成部分, 良好的机房环境和安全的门禁系统也是移动通信网络正常运行的重要保证, 因此必须加强对机房环境的维护管理, 以确保移动通信网络运行的安全。 当前国内外许多通信行业厂商推出各种监控系统。如深圳华为通信股份有限公司的PSMS动力设备及环境集中监控系统、 ERICSSON公司的Energy Mastert系统中的电源监控子系统、 艾默生网络能源有限公司的PSMS动力设备及环境集中监控系统、 万联公司的OMM网络型监控系统等等。各公司都能把各种各样的原始数据采集回来。而真正能够将大量实时信息和报警信息整理成真正的维护参考信息、 设备管理信息, 则很少做好, 即数据分析欠缺, 因为这不但要求设计开发人员精于监控系统, 更要精于各种各样监控设备维护经验, 并将经验转化成数据库的自动操作, 当前还没有完全实现。而且在实际使用时, 遥测有误差。 当前, 在移动通信网集中监控环境维护管理工作中主要存在几方面的问题:( 1) 移动通信基站和机房的分布点广泛, 采用传统的人工巡检维护模式, 无法有效保证对通信设备维护工作质量和时效性。( 2) 缺乏专业维护人员, 水平亟待提高。( 3) 维护工作效率低, 不能适应移动通信网迅速发展的要求。( 4) 缺乏有效的维护支撑手段。( 5) 移动通信基站机房的安全不能保证。 为了进一步提升移动通信网动力设备的维护管理水平, 改进通信基站机房设备的运行环境, 确保通信畅通, 将维护人员从简单重复的工作中解放出来, 促进维护管理体制向”集中监控、 集中维护、 集中管理”方向转变, 提高企业的核心竞争力, 应不断完善移动通信基站机房环境集中监控系统。 经过近些年的发展, 移动通信集中监控系统无论是在技术方面、 建设规模方面还是在运行维护方面都有了很大的发展。但随着第三代移动( 3G)通信网的启用, 各种数据业务及多媒体业务的应用日益增多, 所用网络覆盖范围不断扩大, 网络基站数目也在急剧增加, 其特点是基站规模大小不一, 设备种类与数量繁多, 并以无人值守的基站为主。对于这些基站中的设备管理与维护是一个非常重要的问题。3G系统与第二代移动通信系统相比采用了更前沿的技术, 使数据通信的速率有了大幅度的提开, 在此速率基础之上的业务应用会日益丰富, 同时也对其运行环境提出了更高的要求, 对设备的稳定可靠运行要求较高。1.3 本文研究内容及章节安排 本文主要设计一个区域级监控中心( SS) 与监控单元( SU) 的硬件和软件的实时监控系统。这是在通信基站机房监控单元( SM) 的基础上, 设计一个与之配套的区域监控中心(SS)软件环境集中监控系统。主要完成区域监控中心( SS) 的监控功能设计及部分功能的实现。本文章节安排: 第1章: 主要介绍面向3G的移动通信基站机房环境集中监控系统的必要性。环境集中监控系统的构成与现状, 本课题研究的背景和意义。 第2章:说明移动通信的基站机房环境监控系统的需求分析, SCSSSU功能分析及监控系统总体架构, 确定系统组网方案, 以及对监控系统的设计要求(非功能性的, 如可靠性, 实时性, 安全性等)。 第3章:主要介绍监控系统的总体设计。详细说明区域监控中心( SS) 的功能分析, 并进行SS监控的系统架构。第4章:完成区域监控中心(SS)的功能实现设计, 对该系统的基站监控单元( SU) 与站内动力、 空调、 门禁及监控中心( SS) 的人机界面的远程实时监控等系统的数据采集, 集中监控等任务的完成。第5章:说明了本系统所完成的工作与展望。2 移动通信基站机房环境集中监控系统总体功能2.1 监控系统的功能结构集中监控管理系统的功能(如图2-1所示)即是对监控范围内分布的各个独立的监控对象进行遥测、 遥控、 遥信, 实时监视系统和设备的运行状态, 记录和处理相关数据, 及时侦测故障并做必要的遥控操作, 及时通知人员处理。按照上级监控系统或网管中心的要求。从而实现通信基站的少人或无人值守, 以及电源、 空调和安防的集中监控维护管理, 提高监控系统的可靠性和通信设的安全性。管理功能配置故障性能安全网管中心运行和维护核心功能数据采集设备控制监控对象图2-1 监控系统的功能结构图 ( 1) 数据采集数据采集是监控系统最基本的功能要求, 应及时和准确。对设备的控制是为实现维护要求而立即改变系统运行状态的有效手段, 应安全和可靠。 ( 2) 运行和维护运行和维护是基于数据采集和设备控制之上的系统核心功能, 完成日常的告警处理、 控制操作和规定的数据记录等。 ( 3) 管理功能 配置管理 配置管理提供收集、 鉴别、 控制来自下层数据和将其提供给上级的一组功能。 故降管理 故障管理提供对监控对象运行情况异常进行检测、 报告和校正的一组功能。 性能管理 性能管理提供对监控对象的状态以及网络的有效性评估和报告的一组功能。 安全管理 安全管理提供保证运行中的监控系统安全的一组功能。2.2 监控系统的总体功能监控系统采用逐级汇接的结构, 一般有监控中心(SC-Supervision Center),区域监控中心(SS-Supervision Station)、 监控单元(SU-Supervision Unit)和监控模块( SM-Supervision Module)构成。原则上地市级及以上本地网中心设置一个监控中心(SC), 根据本地网的具体情况, 监控中心(SC)能够下设一个或数个区域监控中心(SS)。区域监控中心(SS)能够下设置一个监控单元(SU)。各通信站可根据监控参量的具体情况, 配置一个或数个监控模块(SM)。现在的3G移动基站数量多, 地理分布广。由于技术的进步, 移动通信基站多为无人值守或少人值守维护的状况, 每个基站应作为单独的监控单位(SU), 基站内的监控模块(SM )由SU主机集成。因此, 移动基站监控系统的体系结构一般呈三级监控架构:1个省监控中心(PSC), 若干个区域监控中心(SS), 每个监控中心监控若干个基站监控单元(SU), 每个监控单元( SU) 经过若干个监控模块(SM)对各种监控设备及参数进行直接实时监控。对辖区内的基站监控单元( SU)直接进行监控与维护, 同时服从省级监控中心(SC)的监控, 这时系统呈三级架构。由于同级之间一般不需要直接通信, 整个监控系统的架构为清晰的层次架构( 如下图2-2所示) 。在这个层次架构中, 上下级节点( SS/SC)既有明确的职能划分, 又要相互协调, 组成数据分布的集散控制系统。( 1) 移动通信基站监控单元(SU):在这个监控系统的层次结构中位于底层, 直接与基站监控模块(SM)连接, 负责基站内通信基站机房环境中的电源、 空调、 安防等系统的数据采集、 控制任务的执行。其基本功能有:采集/控制: 经过各种技术手段, 对机房内设备的运行参数进行集, 并执行监控工作站的控制指令。通信管理功能: 按一定周期发送运行数据, 也可应上级监控中心的要求传送数据。接收区域监控中心(SC/SS)发送来的各种命令, 解释执行。能在主信道故障时, 自动启用备用信道, 待故障排除后, 恢复使用主信道。告警判断功能: 判断现场告警, 实时报告上级监控中心告警信息。系统自检功能: 系统可实时监测各监控器件的运行状态。( 2) 区域监控中心(SS)是整个监控系统架构的关键环节, 一般如果基站数较多、 成分布范围广、 或根据管理体制的需要, 须设立区域监控中心。负责本辖区内的移动通信基站的电源、 空调与安防等机房环境的集中监控。对基站监控进行集中监控管理。区监控中心的主要功能包括: 实时接收并显示SU环境设备的运行数据、 工作状态和告警信息, 下达对各SU被控设备的遥控操作命令。 进行告警确认和处理, 告警处理包括:告警确认、 告警派修、 强制解除等。 对设备运行数据进行统计处理, 生成各种统计报表和曲线。 查询、 显示和打印历史数据、 告警记录、 操作记录、 统计报表和曲线, 进行数据存储管理。 对人员、 设备等辅助信息进行管理。 对系统进行安全管理, 设备和检查用户密码和权限。 对系统内所有计算机、 通信路由等进行自诊断, 发现故障及时告警, 并启用备份设备。 提供完善的帮助功能。图2-2 通信环境集中监控管理系统管理( 3) 省监控管理中心(PSC):对所属的所有市/地区及移动及移动基站/交换局的数据进行管理, 对下面市/地区监控管理中心传送上来的重要数据( 配置值、 报警等)进行存储、 处理。在这一级中, 实时效率并不是最重要的, 报表、 曲线的分析功能是这一级的主要功能。市/地区监控管理中心将数据进行整理, 将整理后数据(如报表、 曲线)根据需要传送到省监控管理中心, 以便统一设备管理, 获得设备运行情况的第一手资料, 为设备选型奠定基础。在这一级也设立计算机局域网, 设立数据服务器.有友好的人机界面。省监控中心也能够经过分布式数据库调用等技术手段.直接观察所属的某个移动基站的设备参数.也能够观察或查询某个移动基站的实时或历史图像。经过上面的分析可知, 功能全面的地区监控中心是整个监控系统的核心。只要设计好一个地区级监控中心, 其它几个层级的监控点都能够此为基础, 适当进行功能扩展即可得到。本文主要设计一个地区级监控中心(SS)与监控单元( SU) 的硬件和软件的实时监控系统。2.3 通信架构SS组网是指SU-SS组网。由于El线路既能够作为一个完整的2.048Mbi t/s数据信道, 也能够按时分复用的原理分为32个相互独立的64kbit/s数据信道来使用, 组网方式灵活多样, 本系统选用El线路组网方式。 目而 3G通信系统是在原有2G或2.5G通信网络上进行改造的。当前中国移动通信公司主要采用光纤网将基站接入。地区与省局之间的连接多采用通用的数据网络。地区级监控中心(ss)E164k/GPRS基站监控单元(su)基站监控单元(su)RS232/485门禁监控模块空调监控模块动力监控模块图2-3移动基站与监控中心的通信架构考虑系统的可靠性, 根据相关规范, 基站与监控中心的连接信道应设有备用数据通道, 考虑基站的地理位置分散型, 本系统建议采用路由。但由于GSM的通信信道( SMS/GPRS) 很窄, 只适宜传送兼简短的报警信息、 运行状态及监控指令。因此基站完整的接入方式如图2-4所示。图2-4 移动基站接入监控系统的完整通信方式考虑系统开放性的要求, 原则上希望所有的基站与监控中心的通信协议都采用TCP/IP协议, 使得监控系统能够在较低硬件成本的情况下, 支持足够多的基站加入监控系统。这对基站(SU)提出了要求, 即在基站内(SU)完成串口与TCP/IP之问的协议转换。但实际基站可能不满足这个条件, 有些基站只有串口输出。这时基站与监控中心之间的连接本质上是一个虚拟的点对点的串口通信, 在上级监控中心必须设置相应的串口对接装置和协议转换装置, 将基站接入监控中心的TCP/IP的以太局域网。如果能在监控中心设置足够多的串口接入装置, 这种类型的基站也能开放式地接入监控系统。本系统在监控中心的硬件架构设计中, 选择以串口协议与上级监控中心进行通行方式。 地区监控中心(SC/SS)与基站的实际连接图可参照图2-5中区域监控中心的配置, 但须把智能通信服务器的功能扩展, 使它既有能力将支持TCP/IP通信规范的基站接入监控中心, 又有足够多的串口服务, 连接只有串口I/O的基站。其余的通信配置与地区级监控中心相同。 地区监控中心(SS)与省级监控中心(SC)之间的信道连接, 一般采用公用数据通信网络, 支持TCP/IP协议, 选择性很大。根据实际建立监控中心时的通信条件而定。其备份的信息通道, 也可是另一种支持TCP/IP协议的高速信道。因此, 在软件设计时, 本系统将在它们之间存在高速以太网的假设条件下实现, 使系统与实际的物理信道无关。2.4 设计要求 实用性:从用户的角度出发, 监控系统的建设可使得基站少人值守或无人值守。系统应能充分利用现有资源, 尽量降低建设成本, 使系统具有较高的性价比。系统的界面力求友好, 以方便用户使用。可靠性:系统在数据的采集、 存储(备份)、 操作安全、 组网等多方面保证了系统的容错能力, 提高系统的运行可靠性。实时性:系统充分考虑监控的实时性要求, 在提高数据的一致性和安全性的前提下, 经过镜像设置, 提高系统运行效率。同时对一些特殊的监控且(特别是门禁、 火警等实时性要求较高的采集量)的变化, 考虑特别处理, 以提高快速响应性能, 其实时性指标应优于国家规范的相关要求。开放性:整个监控网络架构和数据库架构是一个开放系统, 经过配置管理, 能方便地扩展系统, 接入不同厂商基站产品, 而不是由个别厂商提供的专用系统。 系统内各设备间的通信以及外部系统访问本系统内数据的接口, 都按有关的国家或行业的规范要求设计。 灵活性:系统将采用模块化设计.用户可根据不同的需求采用不同的监控模块组合, 从而以最经济的方式实现用户的需求, 同时模块化设计也是保证开放性的基础。图2-5 系统总体通讯结构3 SS功能的分析3.1 SS的功能分析( 1) 具有实时作业功能, 能同时监视辖区内SU的工作状态和运行参数, 接收告警信息并与SC保持通信, 可透过监控单元(SU)对监控模块(SM)下达监测和控制命令。提供用户浏览界面, 能够任意选择基站、 设备对运行数据进行实时查询。提供对设备进行远程控制的操作方式, 对开关量可控信号系统显示信号的各个可选状态值, 用户能够选择并发送控制命令切换到需要的状态值。对模拟量可控信号系统给出可控范围, 用户可发送控制命令在允许范围内选择所需要的控制值。监控系统的重要功能之一是在需要的时候对远程设备进行遥测、 遥信、 遥控、 遥调。遥测是指对机房环境参数的实时采集; 遥信是指经过对现场设备或环境的运行状态进行监视, 来远程获取相应的状态量的过程; 遥控是指开关量的控制, 比如电源的开关、 空调的启动; 遥调指模拟量的设置, 比如空调溢度的设定。系统对控制有严格的权限控制, 只有具备相应控制权限的操作人员才能进入控制窗口进行控制操作。 ( 2) 设定告警等级、 用户权限。告警是指监控设备、 被监控设备和通信设备发生状态变化时产生的提示信息, 可分为实时告警和历史告警, 实时告警指的是在设备发生的告警时, 由监控系统实时上报并从告警窗口中弹出的告警信息, 包括没有结束的告警或结束后没有被确认的告警。历史警等是已经结束并被确认的告警信息, 这些信息已经被确认而且保存到历史告警数据表中。本监控系统的告警等级分为紧急、 重要、 一般告警三级。紧急告警:已经或即将危及设备及通信安全, 应立即处理的告警;重要告警:可能影响设备及通信安全, 需要安排时间处理的告警; 一般告警:向维护人员提示的信息。本系统初步实现一般报警功能。监控中心设备与信号的关系。物理关系:信号属于设备, 设备属于端局, 端局属于监控站。告警关系:只要信号有告警, 该信号所对应的设备及端局、 监控中心(站)均告警。同一个设备若有多个信号告警, 该设备告警级别与这些告警信号中最高级别一致。同理, 同一个端局若有多个设备告警, 该端局告警级别与这些告警设备中最高级别一致。用户可分为:一般操作员、 系统操作员、 系统管理员。一般操作员只能进行简单的浏览、 查看和检索操作。系统操作员则在此基础上能够进行告警确认、 遥控、 参数配置等维护工作。系统管理员除前面所述功能外, 还能进行全面的参数配及、 用户管理和系统维护等操作, 是具有最高权限的用户。每个用户以不同的帐号区分, 以密码保护。 系统用户的权限规定是指用户能够进行可读或可写操作;对特定监控对象规定进行浏览、 可控、 配置参数的操作, 一般在监控系统中监控对象的基本单位是监控模块(监控对象)级。监控系统能够赋予不同用户不同的操作权限。可写可读可控制、 可读可控制、 只读等, 并有完善的密码(Password)管理功能, 以保证系统及数据的安全。 ( 3) 设定各个监控点性能门限值。 主要包括各告警点告警等级、 告警上下限、 存储阀值、 告警等级、 告警比较值。 ( 4) 实时监视各通信站环境中的电源、 空调及安防的工作状态, 接收故障告警信息并进行告警处理。告警发生后, 处理手段包括告警确认、 告警派修、 告警强制结束。实时监控就是实时地将上报的各种实时信息根据要求进行显示, 并提供对被监控设备进行远程控制的能力。告警确认是指在告警产生时, 显示告警窗口, 查看告警信息并进行确认。已结束的告警在确认后成为历史告警, 从实时告警窗口移走。 另外能够在实时告警显示窗口中选中未结束告警进行强制结束, 结束的同时确认这些告警, 同时告警被移至历史告警。强制结束时操作员必须输入强制结束原因, 原因要记录。告警强制结束的操作需要有强制结束权限的人员才能够进行。( 5) 根据需要, 能够查询主要监测数据和告警信息, 并在屏幕上显示或打印输出。查询功能主要是完成对数据的查询并将结果输出, 被查询数据一般是指监控系统中的告警数据、 实时数据、 控制数据、 历史数据、 统计数据、 管理数据。查询时要给定查询条件来进行查询约束, 监控系统在获得需要的数据后根据指定的表现方式输出。 告警查询要求提供对通信基站名称、 设备类型、 设备名称、 信号类型、 信号名称、 告警等级、 发生时间等。查询对象可分为当前告警和已恢复告警。查询数据结果包含:基站、 设备、 信号、 告警值(对模拟量)、 告警信息、 告警开始时间、 告警结束时间、 确认时间、 强制结束时间、 强制结束操作员。 历史数据的查询要求提供对通信站名称、 设备类型、 设备名称、 信号类型、 信号名称等。查询结果包含:局站、 设备、 信号、 信号值(对模拟最)、 信号值发生时间。 历史统计数据的查询要求提供对通信站名称、 设备类型、 设备名称、 信号类型、 信号名称等。查询结果包含:局站、 设备、 信号、 最大值、 最大值时间、 最小值、 最小值时间、 平均值、 统计日期。 操作记录的查询要求提供对通信站、 设备类型、 设备类型、 设备、 信号类型、 信号、 用户名称。查询结果包含:端局、 设备、 信号、 操作、 操作时间、 操作员。 ( 6) 具有数据存储功能, 告警数据、 操作数据和监测数据应至少保存半年时间。告警数据、 操作数据、 监测数据对反映设备性能和长期运行状况、 指导以后的维护工作具有相当重要的作用, 这些数据在显示之后不能丢弃, 需要进行归档保存放入数据库中去.当这些数据保存半年之后, 对维护工作己经不是那么重要, 却又有一定的保留价值, 就将这些数据导出到备份存储设备中, 需要时再导入, 即备份和恢复。 ( 7) 用于管理和维护运行动力环境监控系统所必须的一些静态数据, 例如设备资产数据, 人员情况数据, 以及门禁的有效刷卡名单。 工作站管理:对整个系统中的各类软件进行设置、 修改、 增加或删除操作, 完成在监控系统运行时对整个系统构架的微调, 系统中的实时监控主机、 数据库、 复制服务器、 备份程序是系统运行的基础, 不能被添加或删除, 只能修改、 设置。工作站管理的目的是为了根据实际运行情况调整整个系统的反应性能, 优化监控系统。 人员管理:对管理的人员进行查询、 添加、 修改、 设置操作实现对人员的基本信息管理。人员的基本信息包括:工号、 姓名、 性别、 住址、 通信地址、 单位、 部门、 手机。人员的基本信息与人员的相关信息需要严格保持一致。 设备管理:监控系统作为一个平台性系统不但能对已监控设备进行全面管理, 也能对未进行监控设备进行必要的管理。设备管理是对设备配置信息的补充, 在设备管理中不能修改任何配置信息, 而且由于设备的专业关系, 一台具体的设备可能对应几个逻辑监控设备。设备管理是管理设备配置信息以外的一些信息, 主要是设备的资产编号、 设备型号、 生产厂家、 购买时间、 使用年限。经过设备管理了解设备的购买、 使用情况, 为设备选型提供基本数据。( 8) 具有信息打印功能当出现告警或根据管理需要打印;打印信息在显示屏幕上应有所提示。打印内容包括, 告警报告;日、 月告警和监测数据统计报表;主要监测参量, 曲线图等。( 9) 实时向监控中心(SC)转发紧急告警信息.必要时(如区域监控中心SS夜间无人值守), 可设置成将所收到的全部告警信息转送到监控中心(SC) 。( 10) 接收监控中心(SC)定时下发的时钟校准命令。为避免监控系统内各部分、 数据库服务器以及前端硬件设备等的时钟不统一给系统记录和操作带来的混乱, SS监控系统接收监控中心(SC)定时下发的自动和手动校时功能。 3.2 SS的设计要求( 1) 友好直观的实时监视、 监控功能监控系统能对所有基站进行集中监控管理, 实现少人值守和无人值守的目标。系统可实时采集各设备的运行参数、 工作状态及告警信息。在监控中心(SS) ,值班人员能够根据需要, 实时显示观察运行参数, 监视各个基站的设备运行情况, 了解各类设备的工作状态。系统能对智能/非智能型设备进行监控, 准确的实现遥信、 遥测、 遥控、 遥调功能, 确保各基站安全、 可靠、 稳定的运行。经过合理的系统结构设计, 在保证良好实时性的同时, 有能力开放地接入多种设备。监控对象包括高低压配电、 电源、 空调、 油机、 电池等设备, 和包括温度、 湿度、 水浸、 烟感、 门禁、 图像在内的机房环境信息, 为实现无人值守奠定良好基础。 系统将具有遥信、 遥测、 遥控、 遥调等口”四遥”功能。 遥测是指经过对设备或环境的连续变化的模拟量进行采集, 来远程获取这些数据的过程。遥测的对象都是模拟量, 包括电压、 电流、 功率等各种电量和温度、 压力、 液位等各种非电量。经过传感器、 变送器以及监控模块的一系列变换处理后, 转换为非常接近于真实值的数字量, 交由计算机进行进一步处理。 遥信是指经过对现场设备或环境的运行状态进行监视, 来远程获取相应的状态量的过程。遥信的内容一般包括设备运行状态和状态告警信息两种。这些状态量的取值一般是几个离散的值, 每个值有一个固定的意义, 用以代表设备或其局部的一种运行状态。有些状态只有两种取值, 表示某些特定状态的有或无、 告警或不告警。 遥控是指监控系统对远端设备发出特定的指令, 来使设备执行相应的动作的过程。遥控量的值类型一般是开关量, 用以表示”开”、 ”关”或”运行”、 ”停机, 等信息, 也有采用多值的状态量的, 使设备能够在几种不同状态之间进行切换动作。 遥调是指对远程的设备进行远程调试, 可对监控系统内各个监控模块进行远距离的参数配置。( 2) 完善的告警处理功能根据告警的性质、 重要级别进行分类, 与处理流程相结合, 确保维护人员能完成各项处理工作;系统自动判别告警等级, 完成相应处理工作。无论监控系统处于任何界面, 均应及时自动提示告警信息。所有告警一律采用声光告警。不同等级的告警信号应采用不同的显示颜色和告警音响。紧急告警标识为红色闪烁, 一般告警为黄色闪烁。发生告警时, 应由操作人员进行告警确认。如果在规定时间内(可根据实际情况确定)未被确认, 可根据程序设定条件自动通知有关人员。告警在确认后则停止告警。系统能接受多地点、 多事件的并发告警, 并确保无丢失告警信息。系统能够屏蔽(或过滤)某些不必要的告警信息。系统能根据需要对各种历史告警的信息进行查询、 统计和打印。各种告警信息不能随意进行修改、 删除等操作。系统除对被监控对象具有告警功能外, 还能进行一定程度的自诊断(如系统掉电等), 能直观的显示故障内容, 使系统具有很强的可靠性。( 3) 丰富的管理业务支持功能灵活的查询功能和强大的报表功能相配合, 对设备运行的历史数据、 实时数据进行整理分析, 以不同角度向管理者提供丰富的设备运行信息, 为设备的大修、 更新、 改造、 选型等质量管理提供可靠的依据。经过对蓄电池、 电源、 空调及安防等设备运行数据的详尽分析, 初步实现基站设
