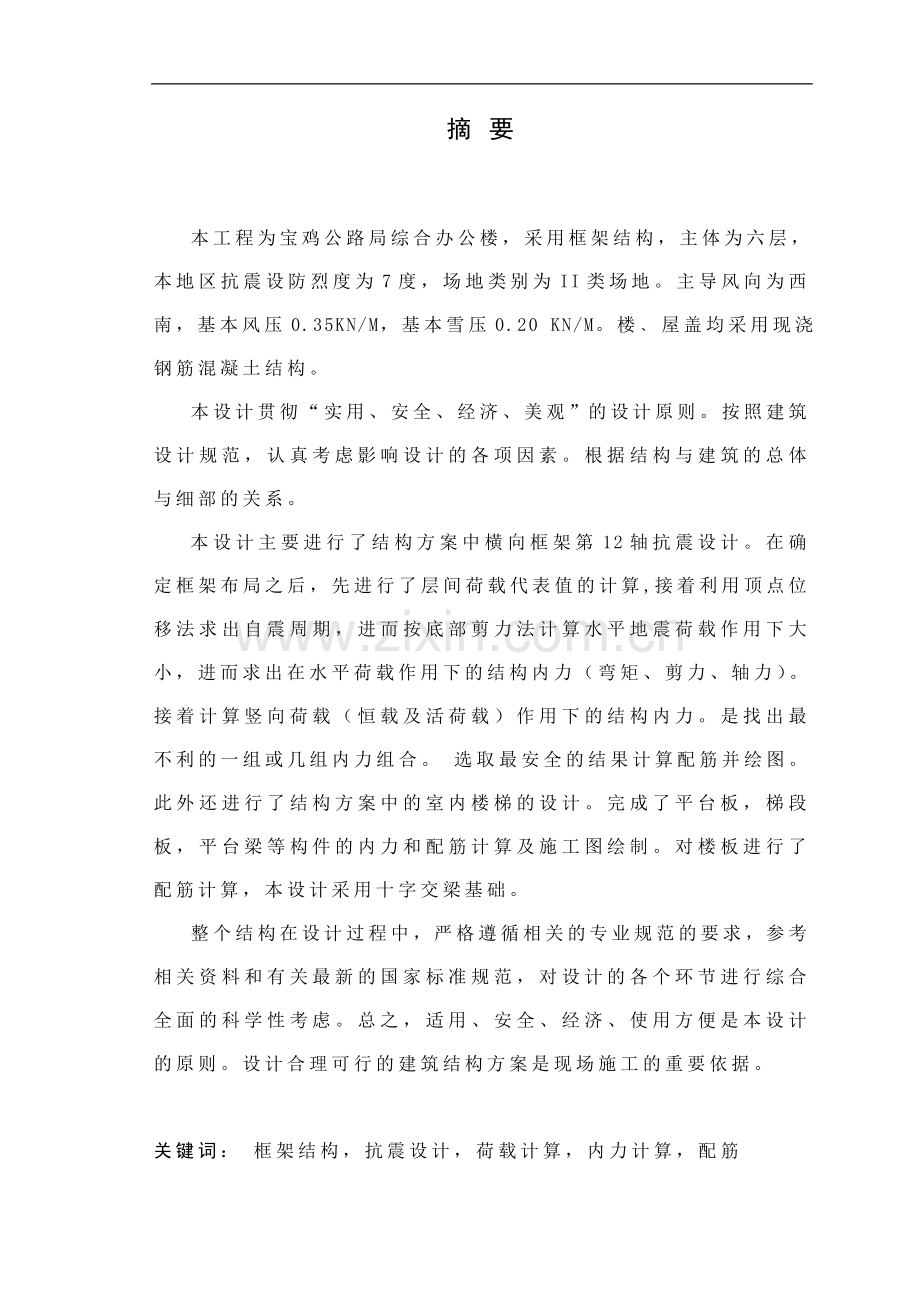

摘 要本工程为宝鸡公路局综合办公楼，采用框架结构，主体为六层，本地区抗震设防烈度为7度，场地类别为II类场地。主导风向为西南，基本风压0.35KN/M，基本雪压0.20 KN/M。楼屋盖均采用现浇钢筋混凝土结构。本设计贯彻“实用、安全、经济、美观”的设计原则。按照建筑设计规范，认真考虑影响设计的各项因素。根据结构与建筑的总体与细部的关系。本设计主要进行了结构方案中横向框架第12轴抗震设计。在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力。是找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。对楼板进行了配筋计算，本设计采用十字交梁基础。整个结构在设计过程中，严格遵循相关的专业规范的要求，参考相关资料和有关最新的国家标准规范，对设计的各个环节进行综合全面的科学性考虑。总之，适用、安全、经济、使用方便是本设计的原则。设计合理可行的建筑结构方案是现场施工的重要依据。 关键词： 框架结构，抗震设计，荷载计算，内力计算，配筋 ABSTRACTThis engineering is comprehensive for the city of baoji highway bureau to transact building, a framework structure for a six-storey main, in the region earthquake intensity of 7 degrees , site classification as Class II venues. Led to the southwest direction, the basic Pressure 0.40 KN/M, basic snow pressure 0.20KN/M. Floor roof were using cast-in-place reinforced concrete structure.The design and implement practical, security, economic, aesthetic, the design principles. With the architectural design, design seriously consider the influence of the various factors. According to the structural and architectural detail and the overall relationship.The design of the main structure of the program horizontal framework 12-axis seismic design. In determining the distribution framework, the first layer of representative value of the load, Then use vertex from the displacement method for earthquake cycle, and then at the bottom of shear horizontal seismic load calculation under size, then calculated the level of load under the Internal Forces (bending moment, shear and axial force). Then calculate vertical load (constant load and live load) under the Internal Forces. Identify the most disadvantaged group or an internal force several combinations. Select the best safety results of the reinforcement and Mapping. In addition, the structure of the program indoor staircase design. Completion of the platform boards, boards of the ladder, platform beam component and the reinforcement of internal forces calculation and construction mapping. On the floor reinforcement calculation, this design adoption ten woeds hand over beam foundation. The whole structure of the design process, in strict compliance with the relevant professional standard, reference to relevant information and the latest national standards and specifications, and design of the various components of a comprehensive scientific considerations. In short, application, security, economic and user-friendly design is the principle. Design reasonable and workable structure of the program is the construction site of the important basis for the construction. KEY WORDS:Frame Structure,Seismic Design ，Load Calculation， Internal force calculation， Calculation reinforcement 符 号 混凝土弹性模量；C30表示立方体强度标准值为30N/的混凝土强度等级；N轴向力设计值；M弯矩设计值；V剪力设计值；A构件截面面积；I截面惯性矩；永久荷载标准值；可变荷载标准值；永久荷载分项系数；可变荷载分项系数；结构总水平地震作用标准值；地震时结构的重力荷载代表值、等效总重力荷载代表值；T结构自振周期；承载力抗震调整系数；构件长细比；地基承载力特征值；基础高度；d基础埋置深度，桩身直径；土的重力密度；风荷载标准值；结构顶部附加水平地震作用标准值；楼层层间位移；e偏心距；箍筋面积；B结构迎风面宽度；截面有效高度；受拉区、受压区纵筋面积。目 录前 言1建筑设计说明2结构设计说明8第1章 工程概况11第2章 结构布置及计算简图132.1结构布置及梁,柱截面尺寸的初选132.1.1梁柱截面尺寸初选132.1.2结构布置162.1.3梁的计算跨度162.2框架计算简图17第3章 荷载计算183.1荷载计算183.1.1 屋面及楼面恒荷载计算183.1.2 梁，柱，墙，门窗重力荷载的计算193.1.3 墙自重203.2 梁，柱，墙，板，门窗重力值汇总223.3 集中于各楼层处重力荷载代表值计算24第4章 框架梁柱的线刚度计算274.1横向框架梁柱的线刚度计算274.1.1 框架梁柱的线刚度计算274.1.2 梁柱的线平均刚度比294.2横向框架梁柱的线刚度计算304.2.1 框架梁柱的线刚度计算304.2.2 梁柱的线平均刚度比31第5章 横向水平荷载作用下的框架内力和侧移计算335.1水平地震作用下结构各层的总重力荷载代表值计算335.1.1水平地震作用下框架侧移验算335.2水平地震作用下框架内力计算365.3横向风荷载作用下框架结构内力和侧移计算415.3.1风荷载标准值415.3.2风荷载作用下的水平位移验算435.3.3风荷载作用下的框架结构的内力计算44第6章竖向荷载作用下内力计算486.1框架结构的荷载计算486.1.1计算单元486.1.2荷载计算496.2恒荷载作用下的内力546.2.2弯矩分配及传递576.3活荷载作用下框架的内力596.3.1活载作用下的框架内力596.4梁端剪力及柱轴力计算61第7章 框架结构的内力组合637.1结构抗震等级637.2框架内力组合637.2.1框架结构梁的内力组合637.2.2框架结构柱的内力组合727.2.3框架结构柱端组合弯矩设计值的调整787.2.4柱端剪力值的调整79第8章 框架柱正、斜截面配筋计算848.1框架柱的截面设计848.1.1框架柱截面设计848.1.2柱斜截面受弯承载力计算968.2框架梁的正，斜截面配筋计算998.2.1正截面受弯承载力计算998.2.2截面受弯承载力计算107第9章板配筋计算1099.1板的配筋1099.1.1设计资料1099.1.2荷载计算1099.1.3板的计算109第10章 楼梯计算11710.1楼梯的设计11710.1.1楼梯设计资料11710.2踏步板（TB-1）计算11810.2.1荷载计算11810.2.2内力计算11910.2.3配筋计算11910.3平台板设计11910.3.1荷载计算11910.3.2内力计算12010.3.3配筋计算12010.4平台梁计算12110.4.1荷载计算12110.4.2内力计算12110.4.3正截面承载力计算12210.4.4斜截面承载力计算123第11章 雨篷设计12411.1截面设计12411.1.1雨篷尺寸的确定12411.2内力计算12411.2.1抗弯强度计算12411.3配筋计算12611.4雨篷的抗倾覆验算127第12章 基础设计12712.1基础形式的确定12912.1.1设计资料12912.1.2基础形式12812.2基础设计12812.2.1基础埋深的确定12812.2.2纵横梁端部外伸长度12812.2.3肋梁高度的确定12812.2.4肋梁宽度的确定12812.2.5基础垫层材料及砼强度等级12812.2.6翼缘高度的确定12812.2.7翼缘底部宽度的确定12912.2.8截面特征值13112.2.9节点荷载分配13212.2.10地基强度验算13412.2.11地基变形验算13512.2.12基础配筋计算135第13章 结论141致 谢143参考文献144外文资料译文145附录162附件162前 言本设计是按照长安大学建筑工程学院2007年毕业设计要求编写的毕业设计。题目为“宝鸡公路局综合办公楼设计”。内容包括建筑设计、结构设计两部份。办公楼是公共建筑，其规范要求比较严格，能体现处建筑和结构设计的很多重要的方面，选择办公楼建筑和结构设计，从而掌握办公楼设计的基本原理，妥善解决其功能关系，满足使用要求。框架结构的设计始于欧美，二十世纪厚得到了世界各地大范围的使用，其结构建筑平面布置灵活，使用空间大。延性较好。其具有良好的抗震能力。对办公楼有重要建筑结构非常适用。能满足其较大的使用面积要求。框架结构的研究，对于建筑的荷载情况，分析其受力，采用不同的方法分别计算出各种荷载作用下的弯矩、剪力、轴力，然后进行内力组合，挑选出最不利的内力组合进行截面的承载力计算，保证结构有足够的强度和稳定性。在对竖向荷载的计算种采用了弯矩分配法，对水平荷载采用了D值法，对钢筋混凝土构件的受力性能，受弯构件的正截面和斜截面计算都有应用。本结构计算选用一榀框架为计算单元，采用手算的简化计算方法，其中计算框架在竖向荷载下的内力时使用的弯距二次分配法。本设计主要通过工程实例来强化大学期间所学的知识，建立一个完整的设计知识体系，了解设计总过程，通过查阅大量的相关设计资料，提高自己的动手能力。这次设计是在李芳老师的悉心指导下完成的，在此向李老师表示衷心的感谢！建筑设计说明一：设计依据 1毕业设计任务书； 2国家及地方有关规范及法规。二：建筑概括 1名称：宝鸡公路局综合办公楼设计2建筑面积：5040 3建筑类别：丙类4抗震设防烈度：七度5耐火等级：二级6耐久年限：50年7结构形式：钢筋混凝土现浇框架（六层）8建设地点：宝鸡市三：建筑平面设计1平面形状 为了增强房屋的整体性，利于抗震，建筑物的平面宜规则，简单，对称。 2房间功能划分 1） 1层为办公楼，传达室，接待室，打字复印室与值班休息室； 2） 26层为办公室，建议开间3.6m进深6.0m，走廊宽2.4m，要求在二层设一间70 左右电话总机室，在三层设一间70 左右的阅览室； 3）楼内布置70 左右中型会议室3间，资料室4间，每层布置男女卫生间。出入口，门厅，走廊，楼梯等交通部分，按建筑设计有关规范，规定类设置； 根据以上的建筑使用功能要求，综合布置如下： （1）办公室设计成单间式，并宜设置在朝向较好的位置且相对集中； （2）传达室，接待室应靠近使用部门，行政办公建筑的主要入口，这样使用方便且便于管理。（3）会议室的设置，应考虑所在的层数和距安全出口的位置均应符合防火规范的要求，并应有隔声，吸音和遮光措施，考虑这些方面，本设计将会议室在主楼梯的对面，这样有利于安全疏散。（4）档案资料室，应采取防火，防潮，防蛀，防紫外线等措施，地面应不起尘，易清洁的面层，因此在本设计中，将档案室，资料室放在远离厕所的地方且设置于建筑背面。（5）阅览室应光线充足，通风良好，避免阳光直射及眩光。（6）打字复印室，考虑到现代办公条件的不断提高，几乎各个办公室都有专用电脑，打字复印室只做一些辅助之用，因此可设计为一个单间，且光线充足，通风良好，避免日晒，因此可将其防于高层端部，减少污染。（7）厕所，盥洗室设计，厕所距离最远的工作点不应大于50m,应有自然通风，卫生洁具数量应符合系列规定：男厕所所有40人设大便器一具，每三十人设小便器一具；女厕所每20人设大便器一具，洗脸盆每40人设一具，根据此要求，本设计将厕所设于楼梯边，男女卫生间各设大便器4具，布置有前室并设隔墙，不仅显得比较隐蔽，雅观，而且前室还可作为公共交通之间与厕所的缓冲带，既有利于保持卫生，又能减少臭气对公共交通空间的影响。3防火设计根据建筑设计防火规范GBJ16-87规定，一个房间的面积不超过60且人数不超过50人时，可设一个门，位于走道尽端的房间内右最远一点到房间门口的直线距离不超过14m,且人数不超过80人时，也可设一个向外开启的门，但门净宽不应小于1.4m。本设计中对于房间面积大于60 的房间均设2道门，满足防火要求。房门到外部出口或封闭楼梯间的距离，位于两个外出口或楼梯间之间的房间，当为非封闭楼梯间时，对于耐火等级为二级的办公楼为35m,位于袋形走道两侧或尽端的房间小于20m。本设计中设两部楼梯，均满足要求。4采光通风设计 根据建筑设计常用数据手册中办公建筑的天然采光标准的规定，窗地比1：6，小办公室面积21.6 ,故窗面积不小于3.6。为解决走廊的采光和通风问题，对于大房间可在墙上开高窗以保证通风效果，且采用高门，通过亮子采光。5屋面排水设计 根据房屋建筑学中的规定，为了有利于建筑物外立面处理，可采用有组织外排水，排水设计做到排水线路简捷，雨水负荷均匀，排水顺畅，避免屋顶积水而引起的渗漏，为避免水流路线过长，由于雨水冲刷使防水层损坏，应合理地确定屋面排水坡面的数目，当宽度大于18时，宜采用双坡排水，为合理布置落水管应划分排水区，每一根落水管的屋面最大汇水面积不宜大于200，一般民用建筑最常用的 落水管直径100mm，落水管应在实墙面处，据此，不知8个落水管，双面排水，用落水管，上装滤水口，满足条件。四：建筑立面设计1设计构想 建筑立面应在整体形象上取得完整统一，并与内部空间相协调，建筑外形应立足于运用建筑物构件的直接效果，入口的重点处理以及少量装饰设计等，该建筑设计 构想应力求简洁，朴素，大方，避免繁琐装饰，立面图详见建施立面图. 2具体措施 （1）针对框架结构的特点，利用外露的梁柱形成节奏鲜明的构图，显示处框架结构房屋的外形特点，给人以挺拔的感觉，而不至于因建筑物过长而显得低短。 （2）使整个建筑立面的窗户规格统一，协调，统一采用铝合金窗。 （3）利用建筑的局部突出，门厅处重点处理，上部结合建筑设计 （4）大厅外欧式建筑风格设计门厅以上各种措施使可以使该办公楼的立面既具有沉稳的气势，又不乏明朗，舒展的感觉。五：工程做法1散水 （i=3%）10mm厚混凝土砂浆找平60mm厚混凝土 C1080mm厚碎石砖素土夯实2屋面3楼面4踢脚 8mm厚1：2.5水泥砂浆罩面压实打光 12mm厚1：3水泥砂浆打底5墙裙 刷乳胶漆 5mm厚1：2.5水泥砂浆压实或打光 8mm厚1：3水泥砂浆打毛或划出 12mm厚1：3水泥砂浆打底6内墙装饰 喷107胶大白浆 10mm厚1：2.5水泥砂浆罩面压实打光 10 mm厚1：3水泥砂浆打底7外墙饰面 采用水刷石墙面 10mm厚1：2.5水泥砂浆罩面压实打光 10 mm厚1：3水泥砂浆打底8室外踏步 10mm厚花岗岩地面砖 素水泥砂浆结合层以道 60mm厚C10混凝土，表面向外10mm 300厚3：7灰土 素土夯实9室内楼梯详见建筑详图10勒脚同外墙饰面11卫生间详见建筑详图结构设计说明一：概述 1本建筑为六层现浇钢筋混凝土框架结构，抗震等级为三级； 2本建筑抗震设防类别为丙类，安全等级为二级，使用年限为50年； 3抗震设防烈度为7度，设计基本加速度为0.15g,场地类别为二类； 4全年主导风向为东北风，基本风压为0.35 5基本血压为0.2； 6活荷载，楼面均布活荷载对办公楼一般取2.0，资料室，走廊，门厅，楼梯为2.5，厕所，盥洗室，阅览室，会议室等处为2.0，此设计偏安全地统一取均布活荷载为2.5； 7有关冬季施工的组织及措施，施工单位应根据有关规范自定，施工单位在整个施工工程中应严格遵守国家现行的各项施工及验收规范进行施工； 8本说明与国家图集混凝土结构施工图平面整体表示方法制图规则和构造详图03G101互为补充的结构说明。本工程所设计的框架，柱构造按图集中抗震为三级构件采用；9其余有关沉降观测点设置要求及后砌墙的要求，应按陕标图集陕97G202框架，框架-剪力墙，剪力墙结构总说明中相应部分进行构造。当图集中规定的要求与本说明中规定的构造要求又出入时，以本说明及各图中说明为准。二：基础1.工程地质条件；详见设计任务书；2.本工程基础形式采用十字交梁基础；3基础埋深为室内地面以下1.4m，基底为C10混凝土垫层100mm厚，垫层下为45mm厚3：7灰土，分三层夯实。0.000以下墙体采用MU10标准的粘土砖，砌筑水泥砂浆强度等级不低于M5。三：墙体 0.000以上墙体选用加气混凝土砌块，外墙采用普通砖四：材料 1.钢筋：表示HPB235钢筋；表示为HPB335 钢筋 （1）钢筋锚固长度见下表：纵向受拉钢筋最小锚固长度（抗震构件）纵向受拉钢筋最小锚固长度（非抗震构件）C30C35C25C30C35HPB235钢筋25d23d27d24d22dHPB335钢筋31d29d34d30d27d注：除图中注明锚固长度外，有关钢筋的 锚固长度均按本表执行，抗震构件包括；框架梁，柱，混凝土连梁，梁上混凝土柱，除此外均按非抗震构件构造 （2）梁、柱中钢筋接头采用电渣压力焊焊接，当结构构件采用绑扎接头时应符合下列要求： 受力钢筋接头应互相错开，在任以接头中心至1.3的区段内，有接头的受拉钢筋截面积百分率对梁，板不得超过25%，对柱不得超过50%；在任何情况下，纵向受拉钢筋的 搭接长度不得小于300mm，对纵向受压钢筋，当采用搭接时，其受压搭接长度不应小于受拉钢筋搭接长度的0.7倍，在任何情况下，受压钢筋的 搭接长度均不小于200mm。纵向受拉钢筋最小锚固长度（抗震构件）纵向受拉钢筋最小锚固长度（非抗震构件）C30C35C25C30C35HPB235钢筋37d35d36d32d30dHPB335钢筋48d44d46d41d38d2混凝土：除图中注明外，混凝土等级按如下采用 （1）基础：C30 ，垫层C10； 16层梁，板，柱 C30 （2）受力钢筋保护层厚度（mm）见下表：环境条件构件类别C30混凝土室内正常环境板15梁25柱30室内潮湿环境或与土壤直接接触的 环境及露天环境板25 （b）20 (a)梁35 （b）30 (a)柱35 （b）30 (a)基础40 (有垫层)五：框架梁，柱，楼面，屋面板及其他构件构造和要求 1.板底短向钢筋在长向钢筋之下，板面短向钢筋在长向钢筋之上；2.板在上部支座的锚固长度为，在下部伸至支座中心线并大于5d，图中未注明的板的分布钢筋为8200；3.板面留洞；当洞口尺寸小于300时，钢筋绕过即可，当洞口尺寸为300 1000mm时，应在洞口加筋，除注明者外每侧212，其中一个方向钢筋锚入支座，另一方向钢筋长度=洞口尺寸+70d；4.悬挑构件模板比寻待混凝土达到100%强度方可拆除；5.梁，柱内的箍筋末端应做成不小于1350弯钩，弯钩平直段长度不应小于10d;6.凡未尽事宜按现行有关施工验收规范及规程执行。第1章 工程概括1.l 初步设计资料一. 工程名称：宝鸡公路局综合办公楼。二. 工程概况：建筑面积50005500，投资约为700万元，建筑总高为22.70m,建筑为六层，室内外高差为0.45m.三. 温度：最热月平均27.3，最冷月平均-1.7；绝对最高温度41.7，绝对最低温度为20.6.四. 相对湿度：年最热月平均72，最冷月70%。五. 相对风向：东北风，基本风0.35KN/，地面粗糙度B类.六. 雨雪条件：全年雨季89月份，基本雪压0.20 KN/。七. 水文资料：经勘探未发现地下水八. 地质条件：1. 抗震设防：本工程地震设防烈度为7度，设计基本地震加速度0.15g,设计地震分组第一组，场地类别为类2. 地质资料：见表11表11 地质资料基底埋深（m）土层厚度（m）岩土名称地基土静荷载标准值（Kpa）1.201.20素填土908.006.80粉质粘土200125.20粉砂250九. 材料使用：1. 混凝土：梁柱板均使用C30混凝土。2. 钢筋：纵向受力钢筋采用热轧钢筋HRB335,其余采用热轧钢筋HPB235。3. 墙体：a. 外纵墙采用240厚灰砂砖（18KN/m3），一侧墙体为水刷石墙面（0.5KN/）,一侧为20厚抹灰（17KN/）；b. 内隔墙采用200厚蒸压粉煤灰加气砼砌块（5.5KN/m3）,两侧均为20mm厚抹灰。c. 卫生间隔墙采用200厚蒸压粉煤灰加气砼砌块（5.5KN/m3），两侧贴瓷砖（0.5KN/）。d.女儿墙采用240厚加气砼砌块（5.5KN/m3）两侧均为200厚抹灰，墙高700mm。4. 窗：均为铝合金窗（0.45KN/m2）5. 门：除大门为铝合金门（0.45KN/m2），办公室均为木门(10.2KN/m2).1.2 结构选型一. 结构体系选型：采用钢筋混凝土现浇框架结构体系。二. 屋面结构：采用现浇混凝土肋型屋盖，刚柔性结合的屋面，屋面板厚100mm。三. 楼面结构：采用现浇混凝土肋型屋盖，板厚100mm。四. 楼梯结构：采用钢筋混凝土梁式楼梯。五. 天沟：采用现浇天沟。第2章 结构布置及计算简图2.1 结构布置及梁,柱截面尺寸的初选2.1.1梁柱截面尺寸初选 主体结构共6层，层高均为3.6m，内外墙的做法：内墙做法：内外墙均砌240厚空心砌块砖，门窗详见门窗表，楼层屋盖均为现浇钢筋砼结构。板厚取100 mm： 一.梁截面尺寸的估算：1、梁截面高度一般取梁跨度的1/12至1/8。本方案取1/126000=500mm，截面宽度取5001/2=250mm，可得梁的截面初步定为bh=250*500。1.BC,DE跨：(1).主梁：L=6000,取600，取300故框架横纵梁的截面尺寸为bh=3006002.CD跨：(1).主梁：L=2400,取400，取250故框架梁的截面尺寸为bh=2504002、框架柱的截面尺寸根据柱的轴压比限值，按下列公式计算： （1）柱组合的轴压力设计值注：: 考虑地震作用组合后柱轴压力增大系数。: 按简支状态计算柱的负载面积。: 折算在单位建筑面积上的重力荷载代表值，可近似的取14KN/m2。: 为验算截面以上的楼层层数。（2）框架柱验算注：为框架柱轴压比限值，本方案为三级抗震等级，查抗震规范可知取为0.8。 fc 为混凝土轴心抗压强度设计值，对C30，查得14.3N/mm2。3、计算过程：对于边柱：=1.310.8146=1179.36（KN）= 1179.36103/0.8/14.3=198411.84（mm2）取6000mm6000mm对于内柱：=1.2515.12146=1587.6（KN）=1587.6103/0.8/14.3=138776.22（mm2）取6000mm600mm梁截面尺寸（mm）层次混凝土等级横梁（bh）纵梁（bh）BC跨、DE跨CD跨1C303006003004003005002-6C30300500300400300500柱截面尺寸（mm）层次混凝土等级bh1C306006002-6C30500500图2-1 边柱和中柱的负荷面积简图2.1.2 结构布置如图2-2 所示：图2-2 结构平面布置图注：图中括号内为底层梁编号，括号外为其他层梁编号。若只有一个编号，表示底层与其他层梁相同。2.1.3 梁的计算跨度框架梁的计算跨度以上柱形心为准，由于建筑轴线与柱轴线重合，故计算跨度如下： （a）二、三、四、五、六（b）一2.2框架结构的计算简图图2-3 框架结构梁，柱尺寸注：室内外高差0.45m,基础埋深0.5m,h=0.45+0.5+3.6=4.55m第3章 重力荷载代表值的计算3.1荷载计算3.1.1屋面及楼面恒荷载计算一.屋面防水层：20厚1:2.5水泥砂浆保护层0.02m200.40 KN/找平层: 4mm SBS改性沥青 0.3 KN/找平层：25厚1:3水泥砂浆 0.025m200.5 KN/找坡层：30厚1:6水泥石灰焦渣砂浆0.03m140.42 KN/保温层：220厚加气混凝土砌块 0.22m5.51.21KN/结构层：100厚现浇钢筋混凝土板 0.1m252.5KN/顶棚层：v型轻钢龙吊顶 0.25KN/合计 5.58 KN/屋面恒载为(153.6+0.24)(62+2.4+0.37)+7.222 5.58=4631kN二.楼面均布恒载：会议室、阅览室为防滑瓷砖，设吊顶；走廊、楼梯地面为彩色水磨石；办公室地面为普通水磨石；卫生间、盥洗室地面铺马赛克。 办公楼、展厅、会议室、阅览室、走道参楼地面建筑构造（01J304）42页25号，具体做法见下表在荷载计算时统一采用水磨石荷载，各层均设吊顶。水磨石地面(包括10mm面层，20mm水泥砂浆打底) 0.65 KN/结构层：100厚现浇钢筋混凝土板 0.1m252.5KN/顶棚层：v型轻钢龙吊顶 0.25KN/合计：3.4 KN/楼面恒载为(153.6+0.24)(62+2.4+0.37)+7.222 3.4=2822kN三.屋面均布活荷载： 计算重力荷载代表值时，仅考虑屋面雪荷载。雪荷载为(153.6+0.24)(62+2.4+0.37)+7.2220.2=166kN四.楼面均布活荷载楼面均布活荷载对办公室的一般房间为1.5KN/,会议室、走廊、门厅等处为2.5KN/，为计算简便，此处偏安全地统一取均布活荷载为2.5KN/。(153.6+0.24)(62+2.4+0.37)+7.2222.5=2075kN3.1.2梁，柱，墙，门窗重力荷载的计算一.梁柱自重：编号截面长度m根数密度重量L13006005.303225758.88L23005005.50160253222L33006001.4042524.84L43005001.52025112.5L52504001.909625514.8L63005003.1360254185Z15505504.5568252339.84Z25005003.63402576503.1.3.墙自重 外墙 ：采用240厚灰砂砖18KN/m3,一侧水刷石墙面0.5 KN/m3,另一侧为20mm厚的抹灰（17 KN/m3），则墙面单位面积的重力荷载为：一. 底层：1. A 轴线上纵墙的面积：2. B轴线上的纵墙面积： 3. E轴线上纵墙的面积：4. 1-16轴线上横墙的面积 合计：49.41+44.388+130.75+100.04=324.59则底层外墙自重为：5.16324.59 =1674.88KN二. 标准层： 1. B轴线上的纵墙面积：2. E轴线上纵墙的面积：3. A轴线上纵墙的面积： 4. 1-16轴线上横墙的面积 合计：38.44+64.13+89.61+101.25=293.43则标准层外墙自重为：5.16293.43=1514.10KN四. 内隔墙 采用200厚蒸压加气砼砌块（5.5 KN/m3）,两侧均为20mm厚抹灰，墙面单位面积荷载为：1. 底层：1. C轴线上的纵墙面积：2. D轴线上纵墙的面积： 3. 116轴线上横墙的面积：合计；131.43+137.6+264.87=533.9则底层内隔墙自重为：1.78533.9=950.34KN2. 标准层：(1). C轴线上的横墙面积：(2). D轴线上横墙的面积：(3). BE轴线上横墙的面积：合计；98.52+67.93+396.648=563.10 则标准层内隔墙自重为：1.78563.10=1002.31KN五.卫生间隔墙：采用200厚蒸压粉煤灰加气砼砌块（5.5KN/m3）, 两侧贴瓷砖（0.5 KN/m3）,墙面单位面积重力荷载为为：1.底层： 则底层卫生间隔墙自重为：1.688.29=141.26KN2.标准层： 则标准层卫生间隔墙自重为：1.668.2=109.12KN六.女儿墙自重： 采用240厚加气砼砌体，5.5KN/m3,两侧均为200mm厚抹灰，墙高700mm，墙面单位面积的重力荷载为:六层顶女儿墙：女儿墙的自重：2101.00=202.00KN3.2. 梁，柱，墙，板，门窗重力荷载标准值汇总一.梁重力荷载标准值汇总表：表5-1 梁重力荷载标准值汇总构件层次编号重量横梁1层L1,L3783.7226L2,l4666.
