国际影城消防工程施组设计方案.pdf

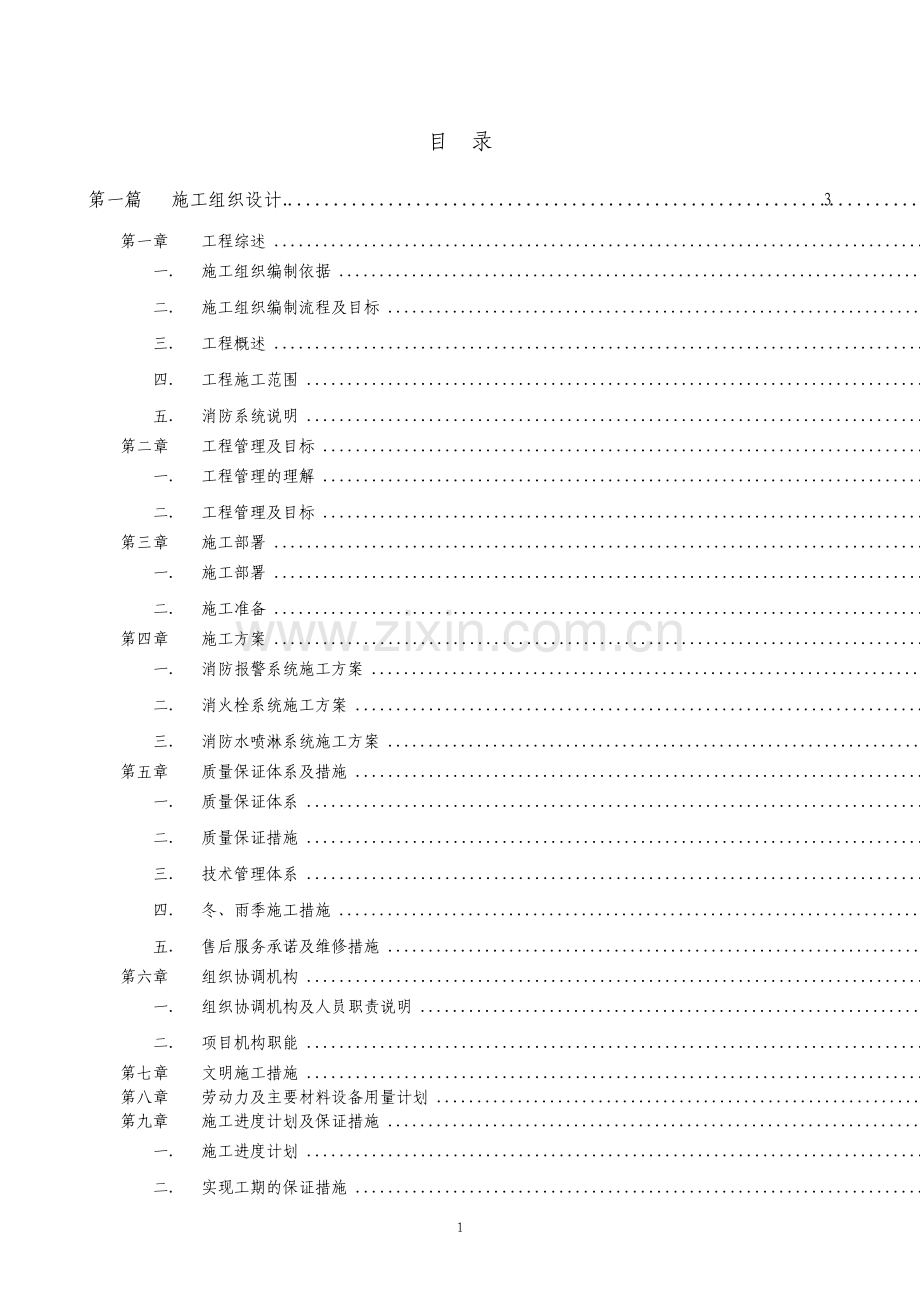

1 目 录 第一篇 施工组织设计.3 第一章 工程综述.3 一.施工组织编制依据.3 二.施工组织编制流程及目标.4 三.工程概述.5 四.工程施工范围.5 五.消防系统说明.5 第二章 工程管理及目标.7 一.工程管理的理解.7 二.工程管理及目标.7 第三章 施工部署.10 一.施工部署.10 二.施工准备.11 第四章 施工方案.14 一.消防报警系统施工方案.14 二.消火栓系统施工方案.21 三.消防水喷淋系统施工方案.22 第五章 质量保证体系及措施.34 一.质量保证体系.34 二.质量保证措施.36 三.技术管理体系.39 四.冬、雨季施工措施.39 五.售后服务承诺及维修措施.42 第六章 组织协调机构.44 一.组织协调机构及人员职责说明.44 二.项目机构职能.47 第七章 文明施工措施.49 第八章 劳动力及主要材料设备用量计划.50 第九章 施工进度计划及保证措施.52 一.施工进度计划.52 二.实现工期的保证措施.52 2 第十章 控制扬尘的保证措施.54 第十一章 隔声、降噪、节能处理措施.55 第十二章 工程材料设备采购、进场计划.56 一.物资组织计划.56 二.材料质量控制流程图：.56 三.检测计划.57 第十三章 成品及半成品保护措施.60 第十四章 与总包及其他专业的配合和衔接.61 一.与业主、监理、总包的关系.61 二.与各专业队伍及二次装修配合方案.61 第十五章 工程竣工及人员培训计划.65 一.工程竣工提交的文件.65 二.人员培训计划.65 第二篇 安全生产措施.67 第一章 工程概述及目标.67 一.工程概述.67 二.编制目标.67 第二章 安全生产管理的必要性.68 一.安全管理解释.68 二.安全管理的认识.68 三.安全管理的必要性.69 第三章 安全生产管理目标及大纲.71 一.安全生产目标.71 二.安全生产管理大纲.71 第四章 安全生产管理体系及措施.73 一.安全生产保证体系.73 二.施工现场的常见特种作业工种.74 三.各项安全管理措施.74 四.紧急事故处理措施.76 3 第一篇 施工组织方案 第一章 工程综述 一.施工组织编制依据 1：xx 国际影城 工程名称：xx 国际影城消防工程 建设单位:施工内容：室内消火栓系统，火灾报警及消防联动系统、自动喷淋给水系统。1、我国现行工业及民用建筑施工与安装标准图集。2、我国现行的安全生产、文明施工、环保、职业健康及消防方面的法规和规定：建筑设计防火规范（GB50016-2006）建筑电气工程施工质量验收规范（GB50303-2002）火灾自动报警系统设计规范（GB50166-2007）火灾自动报警施工及验收规范（GB50166-92）消防联动控制设备通用技术条件（GB16806-97）电气装置安装工程接地装置施工及验收规范（GB50169-2006）电气装置安装工程施工及验收规范（GB50254-96/255/256/257DLT5161）建筑电气装置安装工程质量检验及评定标准规程（GBJ303-88）自动喷水灭火系统设计规范（GB50084-2001）（2005 年版）自动喷水灭火系统施工及验收规范（GB50261-2005）现场设备、工业管道焊接工程施工及验收规范（GB50236-98）建筑灭火器配置设计规范（GB50140-2005）施工现场临时用电安全技术规范（JGJ46-2005）建筑工程施工现场供用电安全规范（GB50194-93）4 机械设备安装工程施工验收通用规范（GB50231-2009）建筑机械使用安全技术规范（JGJ33-2001）手持式电动工具的管理、使用检查和维修安全技术规程（GB3787-93）建筑工程技术资料管理规程（DBJ01-51-2009）建筑工程施工质量验收统一标准（GB50300-2001）市供电局、消防局及其他适用于本工程的有关国家规范标准规定。二.施工组织编制流程及目标 1.施工组织编制流程 2.施工组织编制目标 我公司本着一切为业主服务的宗旨，在全面考虑了工程施工条件和工程总体进度的情况工程施工条件及范围 组织资源运输、供应计划 组织临时供水电计划 编 制 劳 动力、机具设备 需 用 量 计划 规划施工总平面图 主要技术组织措施 计算经济技术指标 审批 制定生产、生活临时设施计划 技术要求 设计图纸 计算工程量 工程施工部署 组织专业分项工程施工方案 制定施工进度计划 专业性分项工程的直接费用 5 下，对工程施工工期、安全、文明、质量、环境等方面制订了详细的防护措施，在成品及半成品保护措施和施工过程中与其他专业施工队的配合方面也制订了详细的制度和措施。本施工方案中编写的劳动力组织、进度计划、技术措施、施工方法和相关措施、制度等，都是为确保工程按期完工并通过消防验收合格后，及时交付业主使用。三.工程概述 建筑总体情况：本工程位于北京市丰台区靛厂路，总建筑面积 21011.36 平米；地下一层，地上三层。地下一层为商业，部分为餐饮、设备用房、变配电室；首层，两侧为商业、中间为影院大厅；二层为影院放映厅及休息区；三层为影院及放映室。建筑高度：19.07 米。本工程为一级火灾自动报警系统保护对象。设集中报警系统，设集中消防控制室，各楼公共空间设烟感、温感、手报、声光、广播等消防设备。消防控制室集中显示火灾报警部位信号和联动控制状态信号，并能对单体内各单体报警控制器的联动控制设备进行统一控制；各楼层火灾报警控制器显示火灾报警部位信号和控制信号，并能进行联动控制。消防控制室内设消防系统报警主机及消防广播系统，消防控制中心设公共广播系统，火灾确认后，公共区域内广播可根据情况强制切入消防广播或启动声光报警。四.工程施工范围 本消防工程包括消防材料、部件的供应和安装，自动喷淋给水系统、室内消火栓系统、火灾自动报警及联动控制系统、所有设备材料安装、调试、检测、验收等工作，具体包括：1.火灾自动报警及联动控制系统设备安装、调试及试运行。2.消火栓系统设备、管道安装、调试及试运行。3.消防喷淋系统设备、管道安装、调试及试运行。四.消防系统说明 1.火灾自动报警及联动控制系统 本工程采用火灾报警联动控制系统，消防控制中心配置有集中火灾报警控制器和专用消防联动控制台，并设有紧急广播及消防专用电话主机等。系统通过现场火灾探测器和手动报警按钮结合的方式进行火灾自动报警，并对各消防被控设备进行监视报警和消防联动控制。本工程消防报警及联动控制系统控制要求如下：1.1 火灾应急广播及声光报警器：发生火灾时，接通消防应急广播系统、声光报警器。1.2 非消防电源：火灾情况下，通过分励脱扣切断相关部位非消防电源，并接通警报装置及应急照明和疏散标志照明。1.3 自动喷淋系统：火灾情况下，通过报警阀压力开关动作信号，直接启动喷淋水泵，并显示其工作状态。2.消防喷淋系统说明 消防水灭火系统主要注意水泵及控制柜、水流指示器、湿式报警装置的性能。6 2.1 水泵及控制柜（1）首先，在消防泵房内确保消防水泵出水和回水构成循环回路，保证启动消防水泵不会对管网造成超压。（2）消防水泵控制装置投入到手动状态时，通过消防水泵控制装置手动按钮启动主泵，消防水泵从启动到正常出水运行的时间，不应大于 1.5min。（3）消防主泵运行后观察主泵控制装置上的启动信号灯应正常，消防水泵运行时无噪音发出，通过消防水泵控制装置上的停止按钮可以停止消防水泵。（4）主泵运行时切断主电源，观察备用电源自动投入，消防水泵应在 30s 内投入正常运行。2.2 水流指示器 检查水流指示器的浆叶是否打开，方向是否正确，微动开关是否连接可靠，与联动机构接触是否可靠。启动自动喷水灭火系统的末端试装置，水流指示器应输出信号。2.3 湿式报警装置 湿式报警装置在系统充水结束后，报警阀前的压力表和报警阀后的压力表的读数应相等，表明水源压力正常，管网无漏损。打开试警铃阀，通过延时器，水力警铃应在 590S 内发出报警声音。压力开关有信号输出。7 第二章 工程管理及目标 一、工程管理的理解 我们对土建总承包方与各分包之间的隶属关系理解是：消防系统在组织结构上既从属于总承包方，又具有相对的独立性。消防系统在总工程进度、设备安装和其他与土建、装修偶关的问题上，应主动与土建总承包方取得联系，并按时提供本工程范围内的各系统有关管道施工图及其他技术资料。同样我们也希望在类似问题上土建总承包方能与消防系统工程承包方及时沟通，以便双方协调，共同保证工程的进度和质量。消防系统工程在施工方面，应结合建施、电施、水施、风施等有关图纸，如发现与土建和安装在结构、预埋件和基础等方面有不一致的地方，应主动积极配合土建进行协调。力争在最短的时间内加以解决、安装等方面的施工问题。组建一个有丰富施工及管理经验的现场项目班子，由公司工程部经理统一协调领导，以调节消防施工方面的问题。按时参加由业主、土建、安装、弱电和总分包等组成工程例会，争取在第一时间将工程中的问题反馈到公司，使公司可以再短时间内将工程施工过程中的问题调查、分析清楚，并合理化解决掉 安全和文明施工是项目管理的重要组成部分，对作业者的安全和文明施工的重要内容，也是做好工程承包的主要条件，总包方应全力予以配合。8 二工程管理目标 1.本工程为公司重点项目。所以现场项目部要积极好各方面的协作配合，与各专业工种共同努力组织协调施工管理，严格按照施工工艺操作。2.施工实行以合同期为目标的项目法，全面履行工程合同，保工期、保质量、保交工。3.实现安全生产和文明施工。加强个人安全生产教育，提高个人自我保护意识，落实安全生产岗位责任制，杜绝任何工伤事故发生。推行标准化管理，创建文明施工现场。安全施工目标：无安全事故。资料管理目标：工程资料真实、完整。安全施工天数：随土建专业施工时间，好搜集、汇总、整理、归档工作、工程经理部按规定和甲方的要求制作施工范围的竣工图，调整竣工资料，竣工时交付业主。4.本工程质量目标和对质量要求，本工程质量不等于国家和北京市现行的关于工程质量的规定及国家现行关于各专业工程的质量检验评定标准。本工程分项工程优良率达到90%以上，一次验收合格率 100%在保证甲方要求就合格基础上，努力再上一个台阶，力争所承包工程项目达到优良等级。工程质量目标：优良等级 4.工期目标：在施工中积极配合总包单位，创造施工面。计划开工日期：2012 年 2 月 16 日 计划竣工日期：2012 年 5 月 10 日 施工总天数：84 天 9 以上竣工日期，在施工过程中如因甲方，总包方原因对工期进行调整，我公司将根据总包方进度计划，安排具体的进场安装日期，并对消防工程施工进度计划和施工人员安排做出具体调整，确保甲方对工程竣工验收时间的要求，并在不增加任何费用的前提下保证本工程质量达到质量目标承诺，为业主早期回收投资创造条件。10 第三章 施工部署 一.施工部署 1.施工方案部署原则 1.1 分部位组织施工，合理安排确保进度。1.2 组织配合施工，穿插作业保重点部位。1.3 采用先进的施工机具和施工工艺，提高施工效率。2.施工计划运行模式 2.1 由总控计划控制相应施工计划。根据总控计划制订阶段计划和月计划，由阶段和月计划制订周计划，再由周计划制订日计划，层层落实总控计划。2.2 由各类计划保证总控计划实现。形成以日计划保证周计划，周计划保证月计划，月计划保证阶段计划，阶段计划保证总控计划的计划保证体系。2.3 计划实施过程中进行动态管理，检查和发现计划中的偏差，并及时进行调整和纠正，避免影响月计划、阶段计划，进而影响总控计划。2.4 切实落实计划的实施，保证施工计划的进展和实现。2.5 及时与土建专业进行计划协调，避免工序、技术、作业面等矛盾而影响计划的实施。2.6 对计划进行严格管理，建立相应奖罚制度，切实保证计划的实施效果。2.7 在施工过程中随时听取业主及监理对工程进度的意见和建议，并积极做出相应的调整，保持与工程整体安排部署及业主、监理的步调统一。2.8 为保证总控计划的实施，应制定以下配套计划：材料、设备送审、订货、进场计划；施工机具使用计划；劳动力使用计划；加工件的加工计划；调试计划；验收计划；培训计划。3.施工计划内容与编制依据：我们根据本工程图纸和甲方要求，已草拟了工程进度控制计划，并承诺凭借我公司的实力和丰富的消防工程施工管理经验，以及与业主、设计部门、监理部门等多次成功合作阶段计划 月 计 划 总控计划 周计划 日计划 配套保证计划 11 的经历，完全能确保按时完成施工工作。3.1 本工程主要包括以下计划内容：（1）管理人员及各工种技术工人进驻工地的时间安排计划和现场临设搭建计划 （2）施工图纸的深化设计、出图及送审计划 （3）设备及材料送审、订货、进场计划 （4）劳动力配备计划（5）施工机具及检测设备计划（6）工厂、工地测试，调试计划及验收计划 （7）资料送审及报批计划（8）培训计划（9）竣工后服务计划等 3.2 在编制本工程项目进度计划时，主要参考依据：（1）土建方的施工进度情况（2）工期定额（3）合同中关于施工项目总体进度要求 （4）施工工艺标准规定的施工方法和施工工艺流程 （5）有关设备的供货周期（6）施工顺序和搭接关系（7）详细的进度计划在中标之后，施工过程中按工程实际要求及甲方、总包方部署随时作调整。二.施工准备 1.技术准备 常言道工欲善其事，必先利其器。为了确保本工程在开工后能按施工进度计划顺利进行，保证招标文件要求的竣工日期，确保达到招标文件或我方以更高标准承诺的质量标准，我公司将严格按照全面质量管理的运行程序，运用 PDCA 循环过程，从人员、材料、机械、工艺方法、和施工环境措施几方面都做好准备，严格执行 ISO19001-2000 质量认证体系、ISO14001-2004 环境管理认证体系、GB/T28001-2001 职业安全健康管理认证体系的运行程序，最终交付令业主或甲方满意的高质量工程。公司技术部将根据本工程特点，认真组织好图纸自审、会审，充分了解设计意图。并结合本工程各项目的特点和实际需要制定有针对性的分项施工方案。根据方案要求和有关 12 消防工程技术、质量规范，做好对施工人员的技术交底和技术培训的工作。施工前安排本工程的技术人员对工人进行技术交底、工程内容交底、工艺流程交底，使所有人员在进入施工现场前熟悉所安装设备的性能、特点及合约规定，做到心中有数。2.施工机具、工具、材料、设备的准备 2.1 收集工程施工材料和设备样本及样品，报甲方/监理审批，只有得到批准后才能采购。2.2 编制详细的材料供应计划，充分考虑供货周期，保证正常施工。2.3 系统设备材料均应符合设计要求和国家有关标准的规定，证件齐全，并经国家消防产品质量监督检测中心检测合格，并已备案。杜绝不合格材料、设备进场。2.4 编制施工设备进场及使用计划。2.5 根据施工部位及进度安排，准备所需的机械设备，所有机械设备均应放在机具棚内，有专人管理，有操作规范，在使用机具前对操作人员作好技术安全、操作教育。2.6 施工前所施部位材料必须提前进场，到场材料要在库房码放整齐，废料应放在指定的废料区。2.7 工程所用设备进场前应由监理和有关人员检验合格后方可进场。3.施工准备 我公司拥有一批自己的施工队伍，施工技术人员都经过系统化、正规化、专业化培训，人员工作证件齐全；并具有丰富的施工和处理工程施工中的突发事件的经验，当在施工过程中由于甲方或总包原因需对施工进度进行调整，我公司将随时进行技术和人力的补充，保证按甲方要求的工期完成施工，并通过消防验收取得合格证。4.安全准备 4.1 贯彻“安全第一、预防为主”的方针，完善安全生产责任制，建立健全各项规章制度，包括“各级岗位责任制”、“工程质量检查与验收制度”、“工程技术档案管理制度”、“技术交底制度”、“安全操作制度”等一系列制度。并落实各项专业负责人选，做到各司其职，各负其责。并由专职安全员检查监督。4.2 作业地点要配置加工的基本机具设施和电源，并有可靠的安全防护装置及消防器材。4.3 根据现场条件，设置班组加工点和设备、材料堆放场地。4.4 搭设现场施工临时设施及安全、消防设施。临设方案在必要时需报送监理单位，建设单位甚至当地公安消防部门审批。5.施工临时设施安排 5.1 临建设施 13 现场项目管理班子进行施工组织管理，可以更好的与总包密切配合，做好现场施工的总体规划，并协助总包搞好现场的总平面管理。具体设置按总包统一安排布置。为加强建设工程施工现场管理，改善施工人员的生活条件，保障施工人员的身体健康和生命安全，我公司依据 中华人民共和国建筑法、中华人民共和国传染病防治法 和 北京市建设工程施工现场管理办法等法律、法规。在生活与施工区设置高度不低于 1.8米的设施进行围挡划分，布局安排合理，满足安全、消防、卫生防疫、环境保护、防汛、防洪等要求。5.2 临时水、电 临时设施区及现场中心地点设总安全配电箱，并根据实际需要在加工车间、生活区及现场施工地点配备安全配电箱，施工班组在施工点配备手提式安全配电箱；在临时设施区的用水由指定的供水管接头接入，按实际需要布置给水管网，并接至场区排水干管。14 第四章 施工方案 一.火灾自动报警及联动控制系统施工方案 1.材料、设备要求 1.1 本工程所选用的产品包括报警设备、联动控制设备、消防专用通讯设备均满足文件所规定的技术条件。1.2 本工程采用的火灾报警控制器可同时实现火灾报警和联动控制两种功能，与在现场布置的感烟探测器、感温探测器、手动报警按钮、声光报警、消防广播、电话分机、监视模块、控制模块等设备组成火灾报警及联动控制系统。1.3 暗配管及消防专业线槽、报警回路线、联动回路线、广播和对讲通讯线等的规格、型号应符合设计和设备选型要求，且绝缘性能、外型规格等要有产品出厂合格证。如设计无特殊要求，应满足同一防火区内相同用途导线的截面、型号、颜色等保持一致。1.4 探测器、各类缆线、管材、联动装置等设备均在进场前由设备生产厂家出具检测报告或合格证。1.5 报警控制器的主要技术指标及其功能，应符合设计和使用要求，并有产品合格证。1.6 设备和材料在安装前，先向甲方提交每种设备的电气原理图和设备操作说明等。1.7 其它材料：配套镀锌螺丝、螺母、垫圈、接线端子、塑料绝缘粘胶带（或黑胶布）。1.8 主要机具：克丝钳、电工刀、螺丝刀、加温试验器、加烟试验器、手电钻、电焊机、开孔器、电锤、剥线钳、尖嘴钳、万用表、兆欧表、手提配电箱（带漏电保护装置）、人字梯（带防滑措施），工具袋、对讲机或步话机等。2.自动报警系统施工工艺流程：施工准备系统明配管、槽系统扫管管内穿线线路绝缘测试 设备安装主机安装系统设备上线测试消防报警及联动系统统一调试 消防系统检测及验收 3.系统施工工艺要求 3.1 配管技术要求 15（1）明配管煨弯半径不小于管外径的 6 倍，暗配管煨弯半径不小于管外径的 8 倍，直埋于地下或混凝土内的时其配管弯曲半径不应小于管外径的 10 倍，弯曲不应有折皱，凹穴裂缝，钢管的扁曲程度不大于管径的 1/10。（2）管路超过下列长度时应设分线盒：1）管路长度每超 45 米无弯曲时。2）管路长度每超 30 米有一个弯曲时。3）管路长度每超 20 米有二个弯曲时。4）管路长度每超 12 米有三个弯曲时。（3）穿线管与接线盒之间要加设锁母进行连接，内侧装护口保护，在吊顶内敷设时，接线盒的内外侧均应套锁母。（4）穿线管的镀锌层被破坏则要进行防腐处理，所有消防报警及联动设备的管路明配时，均应在管路表面刷防火涂料两遍，涂层要均匀。（5）管路的支架固定牢固，间距应符合规范要求。（6）线管的端头均应做扫口处理并加装护套。在进过变型缝时要做补偿措施。（7）配管及线槽安装时应考虑不同系统、不同电压、不同电流类别的线路，不应穿于同一根管内或线槽同槽孔洞。（8）配管和线槽安装时应考虑横向敷设的报警系统的传输线路如采用穿管布线时，不同防火分区的线路不应穿入同一根管内，但探测器报警线路若采用总线制时不受此限制。3.2 布线要求（1）管内穿线要求 根据现行国家标准 火灾自动报警系统设计规范 及设计图纸的规定，报警线路、广播线路、消防电话线路由于电线的种类、电压、电流等不同，不得穿在同一管内或线槽的同一槽孔内；穿线时在每个管口设置护口进行保护；穿线时要将线顺直、放平，导线在管内或槽内，不得有背扣，打结现象；导线在管内或槽内不得有接头，导线的接头在接线盒内焊接或用端子连接，接线盒甩出线为 1520cm；穿线时可用滑石粉，不得使用其他油类；管内穿线应遵循国标 GB50258-96。（2）线槽内电缆敷设 本工程线槽内的电缆主要是重要消防设备的多线控制电缆，另外还包括消防报警回路线、24V 电源线、消火栓启泵和回答线、消防电话线、广播线以及模块到被控设备的控制应答线，其特点是既有竖向敷设，又有水平敷设，电缆种类多、根数多但电 16 缆线径细、重量轻。线槽内电缆敷设的一般要求：线槽内能容纳的最大电缆数量保持不少于 40的空间；线槽在穿过楼板和墙时，要在内部用防火枕进行防火封堵；所有电缆不允许有中间接头。4.安装要求 4.1 探测器安装要求（1）探测器的保护面积 A 和保护半径 R：火灾探测器的种类 地面面积S(m2)房间高度h(m)一只探测器的保护面积和保护半径 屋顶坡度 15 1530 30 A(m2)R(m)A(m2)R(m)A(m2)R(m)感烟探测器 S80 h12 80 6.7 80 7.2 80 8.0 S80 6h12 80 6.7 100 8.0 120 9.0 h6 60 5.8 80 7.2 100 9.0 感温探测器 S30 h8 30 4.4 30 4.9 30 5.5 S30 h8 20 3.6 30 4.9 40 6.3 （2）宽度小于 3的内走道顶棚上设置探测器时应居中安装，距离不应超过 15，探测器至端墙的距离不应大于探测器安装间距的 1/2，（3）探测器至墙壁、梁边的水平距离不应于小于 0.5m。（4）探测器周围 0.5m 内不应有遮挡物。（5）探测器至空调送风口边缘的水平距离不应小于 1.5m；至多孔送风顶棚孔口的水平距离不应小于 0.5m。（6）房间被书架设备或隔断等分隔，其顶部至顶棚或梁底的距离小于房间净高的 5%时，则每个被隔开的部分应至少安装一只探测器。库房内安装探测器位置见 建筑设备安装分项工程施工工艺标准第562 页表 3-20-4。（7）当房屋顶部有热屏障时，感烟探测器下表面至顶棚的距离见建筑设备安装分项工程施工工艺标准第 562 页 3-20-3 中的数值。（8）探测器应水平安装，如果必须倾斜安装时，倾斜角度不应大于 45。17（9）在电梯井、升降机井设置探测器时，应将探测器安装在井道上方的机房顶棚上。（10）下列场所可不设火灾探测器：厕所、浴室、等潮湿场所；不能有效探测火灾的场所；不便于使用，维修的场所（重点部位除外）。（11）探测器底座的外接导线，应留有不小于 150mm 的余量，末端处应有明显标志。（12）探测器的确认灯，应面向便于人员观察的主要入口方向。（13）探测器即将调试时方可安装，在安装前应妥善保管，并应通过加盖防护罩的方式做好防尘、防潮、防腐蚀措施。（14）探测器底座应固定可靠，其导线连接必须可靠压接或焊接，拨露绝缘线皮后，导线端部应涮锡。4.2 火灾报警控制器的安装（1）火灾报警控制器（以下简称控制器）在墙上安装时，其底边距地（楼）面高度不应小于 1.5m；落地安装时，其底应高出地坪 0.10.2m。（2）在值班人员经常工作的一面，控制柜至墙的距离不应小于 1.2m；控制柜后维修距离不应小于 1m。（3）控制器应安装牢固，不得倾斜，引入控制器的电缆或导线，应符合下列要求：1）配线应整齐，避免交叉，并应固定牢靠。2）电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清楚不易退色。3）接线板的每个接线端子，接线不得超过 2 根。4）电缆芯和导线，应留有不小于 20 的余量。5）导线应绑扎成束。4.3 手动报警按钮安装（1）手动报警按钮，应安装在墙上距地高度 1.5m 处。（2）手动报警按钮应安装牢固，并不得倾斜和松动。（3）手动报警按钮的外接导线，应留有不小于 15cm 的余量，且在其端部应有明显标志。（4）一个防火区内的任何位置至最近一个手动报警按钮的距离不应大于 30m 并应设在明显和便于操作的位置。4.4 消防专用电话系统（1）消防专用电话应为独立的消防通讯系统。（2）消防控制室应设置消防专用电话总机，且宜选择共电式电话总机或对讲通讯电话设备。18（3）以下部位应设置消防电话分机：消防水泵房、主要通风和空调机房、排烟机房、消防电梯机房及其他经常有人值班的机房；（4）本工程设有带电话插孔手动报警按钮。可以通过电话手柄进行与总机间的通话。4.5 端子箱安装（1）设置在专用竖井内的端子箱，应根据设计要求的高度及位置，采用金属膨胀螺栓将箱体固定在墙壁上明装，管进箱处应带好护口，将干线电缆和支线分别引入。（2）将导线留有一定长度的余量，然后绑扎成束，分别设置在端子板两侧，左侧为控制中心引来的干线，左侧为火灾探测器及其它设备的控制线路，在压接线前应再次摇测绝缘值。（3）原则上先压接从中心引来的干线。后压接火灾探测器的线路 4.6 模块的安装（1）监视模块主要监视的设备有：水流指示器、信号碟阀、压力开关、70或 280防火阀等；（2）控制模块主要控制得设备有：280电控防火阀、电动排烟口、空调控制柜、防排烟风机控制柜、电梯控制柜（迫降）、非消防电源配电柜（强切）、应急照明和疏散指示配电柜（强启）、喷淋泵及消火栓泵控制柜等。（3）本工程模块就近在有关设备附近挂墙安装（距地 2 米处）或吊顶内安装。4.7 系统接地装置安装（1）工作接地应采用铜芯绝缘导线或电缆，不得利用镀锌扁铁和金属软管。（2）由消防控制室引至接地体的工作接地线，在通过墙壁时，应穿入钢管或其他坚硬的保护管。（3）工作接地线与保护线，必须分开，保护接地导体不得利用金属软管。（4）接地装置施工完毕后，应及时作隐蔽工程验收。验收不合格不得进行下一道工序，验收应包括下列内容：1）测量接地电阻，并作记录。2）查验应提交的技术文件。3）审查施工质量。5.系统调试 5.1 调试前的准备（1）检查系统施工质量，对存在的问题及时会同有关单位协商解决。19（2）检查系统线路，对错线、开路、虚焊和短路等进行处理。5.2 系统自调（1）设备自检：分别对探测器、区域报警控制器、集中报警控制器、火灾报警装置和消防控制设备等逐个进行单机通电检查，正常后进行系统调试。（2）功能检查：1）火灾报警自检功能；2）消音、复位功能；3）故障报警功能；4）报警记忆功能；5）电源自动切换和备用电源的自动充电功能；6）备用电源的欠压和过压报警功能。5.3 消防联动调试 待所有消防设备单机调试完成后，将火灾报警联动主机设置到自动状态，通过启动火灾报警信号（按下手动报警按钮、对感烟探测器喷烟、对感温探测器加温、打开末端试水阀等），测试报警设备和有关被控设备的报警动作信号是否正常，其中包括：消火栓系统、喷洒灭火系统、防排烟系统、非消防电源切断、消防紧急广播系统的切换、防火卷帘的控制、电梯监视控制系统、应急照明的控制、空调系统的监视和控制等。消防控制中心各种设备的系统调试顺序遵循由局部到系统的原则进行。在调试过程中应遵照公安部颁发的火灾自动报警施工及验收规范，深入检查各部件和设备的安装是否符合规范要求。在各种设备联接与试运转过程中，应由有关厂家参加协调，进行统一调试，发现问题及时解决，并做好详细的统调记录。经过统一调试无误后，在申报消防监督部门进行验收，确认合格，办理交验手续，交付使用。6.质量标准 6.1 保证项目（1）感烟、感温等探测器根据保护部位安装时必须按设计图要求加以区别。必须达到盒口周边无破损，探测器接线正确，外观无损伤和无污染，牢固可靠。并采取防火和防潮措施。防火卷帘门处两侧的感烟与感温探测器应按图对角安装，不可安错位置。检查方法：观察检查。（2）端子箱安装可参照配电箱安装工艺标准，导线压接必须达到牢固可靠，线号正确齐全。20 检查方法：观察检查。（3）消防控制设备的布置。设备面盘前的操作距离：单列布置时不应小于 1.5m；双列布置时不应小于 2m。在值班人员经常工作的一面，设备面盘至墙的距离不应小于 3m。设备面盘后的维修距离不宜小于 1m。设备面盘的排列长度大于 4m 时，其两端应设置宽度不小于 1m 的通道。集中火灾报警控制器或火灾报警控制器安装在墙上时，其底边距地面高度宜为 1.31.5m，其靠近门轴的侧面距墙不应小于 0.5m，正面操作距离不应小于 1.2m。检查方法：观察或尺量检查。6.2 基本项目（1）探测器：1）探测器的安装倾斜角不能大于 45，大于 45时应采取措施使探测器成水平安装；2）活动地板下的探测器应做独立支架固定，不允许直接安装在活动地板下面或倒置安装在基础地面上；3）安装在轻龙骨吊顶或活动式（插板式）吊顶下面的探测器的盒必须与顶板生根 固定好，再安装探测器。（2）端子箱内各回路电缆排列整齐，线号清楚，导线绑扎成束，端子号相互对应，字迹清晰。（3）消防控制室内柜（盘）接地电阻值应符合下列要求：1）采用专用接地时，接地电阻值应大于于 1 欧姆；2）采用联合接地时，接地电阻值应大于 4 欧姆；3）当采用联合接地时，应用专用接地干线由消防控制室引到接地体。专用接地干线应用铜芯绝缘导线或电缆，其线芯截面积不应小于 25mm；4）由消防控制室接地引至各消防设备的接地线选用铜芯绝缘软线，其线芯截面积不应小于 4mm；5）柜（盘）除特殊要求外，一般地线压接应牢固可靠，并有防松垫圈；6）各路导线接头正确牢固，编号清晰，绑扎成束。21 三、消火栓系统施工方案 1.系统施工流程及说明 本工程在室外地下室设置有消防水泵房和消防水池。本工程消火栓管采用镀锌钢管，接口管径 DN100 的采用沟槽连接，DN100 的采用丝扣连接。1.1 安装准备（1）认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。（2）核对有关图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。（3）检查预埋件和预留洞是否准确。（4）检查管件、管材、阀门、设备及组件等是否符合设计要求和质量标准。确定合理的施工顺序，避免工种交叉作业的干扰影响施工。1.2 管道施工 消火栓管采用镀锌钢管，接口管径 DN100 的采用沟槽连接，DN100 的采用丝扣连接，阀门及需拆卸部位采用法兰连接。（1）室内消火栓采用 DN65单出口型时，消火栓箱内设栓口直径为65，水龙带长度 25m，水枪口径为19。（2）消火栓必须按有关图纸所示进行安装，消火栓外形的规格型号应与图纸要求一致。（3）消火栓供水管及自动喷洒供水总管上的阀门采用蝶阀，并应有明显的开启标志。（4）立管为 DN100（5）水压试验压力应根据工作压力确定。试验用压力表不少于两只，精度不低于 1.5 级.（6）冲洗消防管道在试压完毕后可连续做冲洗工作。冲洗前先将系统中的阀门拆除，冲洗阀门安装 安装准备 立管安装 配水管安装 水泵结合器安装 水压试验 管道冲洗 装消火栓箱 管道局部保温 管道油漆 严密试验 消防检测、验收 22 水质合格后重新装好，冲洗出的水要有排放去向，不得损坏其它成品。（7）管道安装完毕刷漆，其色彩应均匀，无流淌，无重皮，无龟裂。1.3 消火栓工艺质量标准（1）保证项目：消火栓位置、间距和开孔方向规格、型号须符合设计要求和施工规范规定。（2）检验方法：观察测量和对照图纸及施工规范检查。（3）允许偏差项目 1）消火栓的管道应有坡度，充水系统应不小于 0.002。2）吊架间距应符合规范 3）检验方法：用直尺和水平尺量。2.成品保护 2.1 消防系统施工完毕后，各部位的设备组件要有保护措施，防止碰动跑水，损坏装修成品。2.2 消火栓箱内附件，各部位的仪表等均应加强管理，防止丢失和损坏。2.3 消防管道安装与土建及其他管道发生矛盾时，不得私自拆改，要经过设计，办理变更洽商妥善解决。2.4 消火栓箱安装时不得污染和损坏吊顶装饰面和墙面。3.主要机具：套丝机、电焊机、切割机、压槽机、电钻、压力表、打压泵等。四、消防喷淋系统施工方案 本节主要叙述了自动喷水灭火系统的管道安装、试压、冲洗，设备安装、油漆和保温以及调试等工作的主要施工方法和技术措施；对施工中容易出现的质量问题提出了相应的措施或解决办法。施工前仔细核对图纸，确保所预埋套管的标高和位置准确无误，所有管道与风管或排水管在坐标和标高上没有冲突，确定管道排列合理，有吊顶的地方需与装修公司协调配合，得到甲方、监理同意后方可进行施工。喷淋灭火系统设备由湿式报警阀组、水流指示器、信号蝶阀、末端试水装置、喷头以及减压阀、闸阀、过滤器、单向阀等组成。1.水喷淋系统流程图 23 2.设备材料要求及报验 施工前，先将所有管材、配件、过滤器、喷淋设备、消防水箱、稳压装置、水泵接合器等的资料或样品报甲方、监理审批，审批通过后方可采购；所有材料、设备为无瑕的全新产品，符合国家标准并获得产品合格证。下列产品需呈报样品：洒水喷头、镀锌钢管及配件等。下列设备需提供完整技术参数，并附说明书，特性曲线及相关检验证明书：水泵、电动机、喷洒系统报警阀 所有材料、设备进场前先向甲方、监理申报，进场时，请甲方或监理人员一起对型号、质量、数量等进行审核，审核通过后办理进场手续。并落实材料、设备保存场地和管理措施。工程中所配管材必须具有厂家合格证或质量证明书；管子、管件表面应无裂纹、缩孔、夹渣、重皮等缺陷，凹陷及机械损伤。3.管道施工、安装 管道施工是本工程主要的工作，它包括支、吊架的制作安装、管道安装、管道冲洗和试压、调试等 3.1 消防管道施工准备（1）消防管道施工原则为：先预埋、后安装；先地下、后地上；先主管、后支管。（2）认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。（3）核对有关图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。水泵安装 安装准备 立管安装 配水管安装 水泵结合器安装 水压试验 管道冲洗 喷头安装 管道局部保温 管道油漆 严密试验 消防检测、验收 24（4）检查预埋件和预留洞是否准确。（5）检查管件、管材、阀门、设备及组件等是否符合设计要求和质量标准。确定合理的施工顺序，避免工种交叉作业的干扰影响施工。3.2 检查预留、预埋 为保证本工程的施工预埋套管准确。我公司将安排技术人员配合总包施工做好套管预埋工作，保证所有预埋管的型号规格、位置、施工工艺符合技术文件及设计的要求。（1）同其它专业共同复核留洞图的正确性，如发现有专业之间交叉，打架现象，及早做设计变更。（2）管道在穿越地下室外墙、水池壁处埋设防水套管，其它穿越墙壁处，设置钢制套管。（3）管道套管的要求 1）在管道穿过墙壁和楼板处设置钢类套管。套管和管道隔热层之间的间距用油麻完全填塞以保证气密性。套管应有足够的尺寸，以保证穿过墙壁或楼板的管道能自由移动。2）在管道与套管空隙之间应采用油麻完全填塞，假若管道套管穿过防火间隔时，空隙使用防火枕完全填塞。在套管两端则用非硬式胶粘剂所填塞。3）套管内径比管道外径大 2 号，在套管两端和中间空隙处填以油麻材料。套管高出楼面20mm，卫生间套管高出地面 50mm，穿墙套管则两端与墙的最终完成面平齐。4）套管两端平齐，毛刺清理干净，内外均做防腐。5）保温管道在穿墙时所埋设的套管应考虑管道的保温层厚度，同时管道与套管的接缝处应用防火材料填充，以免火灾发生时火苗通过套管来扩散。6）穿越地下室外墙、水池壁及屋面顶板的管道均预埋防水套管，套管与管子之间的间隙用防水油膏封闭。3.3 喷淋管道加工（1）管道定位放线 根据施工图及预留预埋的结果，进行现场管道的放线，按施工图纸画出管道分路、管径、阀门位置等草图，然后按草图测得的尺寸预制加工（断管、套丝、编号等）。放线时，对支吊架的设置位置也要认真考虑，特别是喷淋管道的防晃支架设置，要利用柱子或混凝土墙体边，依托柱或墙做防晃支架。（2）管道切割 钢管采用砂轮切割机，切割机
