药品储存运输环境温湿度自动监控系统设计方案
　　药品储存运输环境温湿度自动监控系统设计方案(GPRS温湿度自动监测系统方案)

　　药品储存运输环境温湿度自动监控系统设计方案(GPRS温湿度自动监测系统方案)
　　药品储存运输环境温湿度自动监控系统设计方案(GPRS温湿度自动监测系统方案)　概述
　　医药企业应当按照《药品经营质量管理规范( 修订)》(以下简称《规范》)的要求, 在储存药品的仓库中和运输冷藏、 冷冻药品的设备中配备温湿度监测系统(以下简称系统), 对药品储存过程的温湿度状况和冷藏、 冷冻药品运输过程的温度状况进行实时自动监测和记录, 有效防范储运过程中可能发生的影响药品质量安全的各类风险, 确保储存和运输过程的药品质量。统一装配智能化的温湿度自动监测系统, 以满足国家药品监管的要求和政策。
　　本系统主要针对多点环境和设备内温度、 湿度的集中监控和管理, 是一套可无人值所24小时不间断实时监控记录的自动化监测系统。系统能对大面积的多点的温湿度进行监测记录, 并将温湿度数据实时传输到PC机上, 利用系统监测软件进行数据存储与分析, 并输出打印历史数据和曲线图, 在设备异常情况下还以现场多媒体音响、 声光报警器、 电话报警、 手机短信息报警、 网络客户端报警等多种形式的通知相应监管人员。设备本身具有数据存储功能, 在电脑关闭或温度监测软件没有开的情况下, 温度采集器依然自动保存数据。在停电情况下, 可利用配备的不间断电源供电, 保持系统的运行。当来电时能够经过温度监测软件下载调取设备内部存储的数据到电脑, 以符合药监局每天都有数据的要求(软件未开温湿度数据不会丢失)。克服了以前靠管理人员手工检查、 测量和手工计算温度值和湿度值, 提高了仓库温度和湿度的检测速度和检测精度, 节省了大量人力和物力, 减轻了温湿度管理的工作强度, 提高了管理效率。
　　类型主要分为: 一、 有线型监控系统 二、 无线型监控系统
　　然后根据各个所需的功能配置, 达到监控的目的。
　　药品储存运输环境温湿度自动监控系统设计方案(GPRS温湿度自动监测系统方案)　系统介绍
　　有线型系统:
　　系统基于传感技术、 网络技术、 信息管理技术、 通信技术等先进技术为主体, 按照分布式原则设计, 以全数字信号进行传输, 提高了系统的可靠性和可维护性。首先对单个或距离相近的数个监控点位进行温湿度数据检测管理, 然后经过RS485总线传输到数据转换器。数据转换器将输入的温湿度数据RS485信号转换成RS232信号, 经过RS232接口与电脑端的232九针接口连接, 将数字数据传输到监控主机。经过我们的专用温湿度监测软件接收、 显示、 分析、 监测, 从而达到实时监控被测点位的温湿度环境变化。
　　方案为分布式智能网络型监控系统, 采用硬件功能软件化的系统设计思想及系统硬件的模块化、 通讯网络化设计, 系统可根据需要升级软件功能与扩展硬件种类, 增加监控点数量, 监控软件的编制采用软件工程管理, 开放性与可扩充性极强。
　　本系统能对现场温湿度环境进行数据检测、 显示、 记录、 文档保存、 打印、 数据分析(OFFICE/数据库)、 设置上下线超限报警(监控端)、 分析报警点位及趋势曲线图等功能。监控电脑软件采用图形界面实时显示, 界面可进行总貌显示、 分区显示、 显示各点位温湿度的每时刻的详细数据、 历史温湿度曲线、 可记录查找、 打印各点位的温湿度数据。
　　主要分三部分:数据采集终端、 数据转换器/无线数据集中器、 监控电脑(软件)。

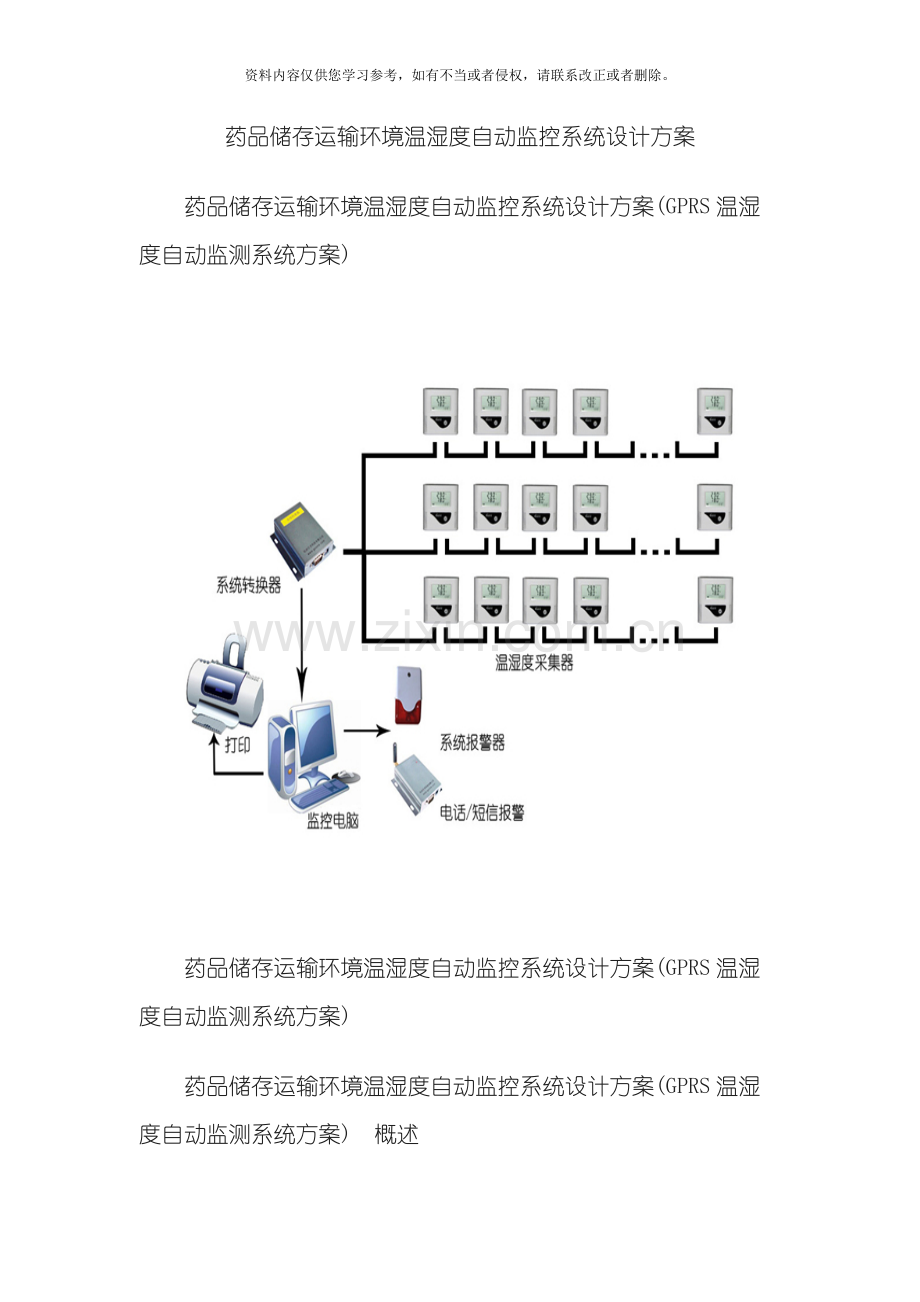

　　有线监控系统网络结构 无线型系统:

　　无线型系统相比有线型温湿度系统具有:
　　1、 安装方便
　　2、 无需布线, 免去穿墙打孔
　　3、 相对有线型第一次投入成本稍高一些。
　　4、 二次成本利用率高, 节约资源--拆装移动性强, 重建利用率高, 不会像有线的方案重建基本等于报废。
　　无线温湿度系统结构示意图
　　温湿度采集器

　　有线型温湿度采集器主要负责检测采集温度、 湿度数据。采用内置温湿度传感器, 温度传感器拟采用优质军工NTC负温度系数热敏电阻, 湿度传感器采用美国霍尼韦尔集成湿敏。采用微处理技术对其输出信号采集, 就地进行高精度A/D转换, 转换为实际温湿度值将信号直接转换成数字量。采用RS-485通讯接口, 标准工业ModBus通信协议, 仅用一对双绞线可连结多个采集终端, 大大减少了布线工程量, 而且由于是数字信号不会产生传输误差或信号损失。
　　无线型温湿度采集器传输数据采用国内军用无线传输模块, 工业频段, 可穿透三层楼(非彩钢板/金属墙), 同层楼不同房间可传输30-50米, 空旷直线场所可传输800米。性能可靠, 可放心使用。
　　测点终端均可安装有固定栓、 可有效防止储运设备作业及人员活动对监测设备造成影响或损坏, 以免测点终端的位置被随意调整, 不符合国家要求。
　　◆测量范围: 温度: -40℃～100℃

　　湿度: 0～100 %RH
　　◆测量精度: 温度: ±0.5℃
　　湿度: ±3 % RH
　　◆分 辨 率: 温度: 0.1℃
　　湿度: 0.1%RH
　　◆传感器类型: 温度: 优质NTC
　　湿度: 美国霍尼韦尔
　　标准型: 内置
　　传感器可按测量环境多种选择, 有高温环境测量型*
　　◆存储功能: 可选

　　◆内置蜂鸣报警功能(可选), 可配系统声光报警;
　　另可配输出控制功能*
　　◆显示功能: 液晶显示
　　◆天 线: 内外置可选
　　◆通讯接口: RS-485/RS-232/以太网/无线多种通信
　　方式可选,标准ModBus协议
　　◆电 源: 内置锂电池/9-24V外接直流电源
　　药品储存运输环境温湿度自动监控系统设计方案(GPRS温湿度自动监测系统方案)　功能特点:
　　◆ 实时采集温度数据, 采集间隔达到MS级, 响应快。
　　◆ 产品能全程跟踪记录药品冰箱、 冷库、 仓库、 机房、 车间、 实验室等环境温度变化;
　　◆ 用户能够经过数据管理软件对数据进行查看、 分析并可将图表或报表存档、 打印出来;
　　◆ 液晶显示, 在线同时显示温度、 湿度数据, 时钟, 报警等信息, 现场实时温湿度环境一目了然;
　　◆ 数字信号输出, 接口有RS485通讯。可根据实际需要扩展多种通信方式, 比如以太网传输, GPRS传输等;
　　◆ 可在线设置设备编号地址, 一条总线地址最多设置255个。安装方便, 无需跟电脑通讯经过软件设置。
　　◆ 采用RJ45接口网线接线方式, 做线灵活方便, 维护简单。
　　◆ 设备本身具有数据存储功能, 在电脑关闭或温度监测软件没有开的情况下, 温度采集器依然自动保存数据, 在需要时能够经过温度监测软件下载调取设备内部存储的数据到电脑, 以符合药监局每天都有数据的要求。(软件未开温湿度数据不会丢失)
　　◆ 内置蜂鸣报警功能, 用户能够根据实际需要任意设置报警的上下限, 同时能够根据需要外置声光报警器;
　　◆ 可根据需要扩展输出控制功能;
　　◆ 稳定性高可24小时不间断工作, 是替代传统温度变送器的新式产品。
　　◆ 整机采用防雷设计, 在雷雨多的地方不易受损坏。
　　◆ 提供数据即读取信号通讯协议(或dll链接库), 客户可根据工程应用进行二次开发, 大大减少开发时间及成本。
　　监控端
　　1、 软件操作界面平面图形化, 智能接收各点位采集器的数据, 可清楚知道每个点位的方位及状态。更方便药监部门系统备案, 知道温湿度布点情况。操作过程简单、 直观, 用户只需经简单培训即可操作;
　　2、 提供数据记录存储, 实时曲线、 历史曲线、 报警记录、 数据查找、 各种数据报表(Word、 Excel、 Text等)、 数据打印等功能;
　　3、 具有超限报警变色提示、 系统报警设置、 短信/电话报警功能等。
　　远程监测功能
　　我们的系统能够连接我们的GSM模块, 利用我们软件的程序设置能够实现超限短信报警和拨打电话提醒功能。
　　1、 让管理员第一时间可了解被测环境中情况, 减少不必要损失。
　　2、 也可利用发送短信代码查询环境各个监测点位的即时数值。
　　不间断电源系统
　　当整个系统意外停电的时候, UPS就会自动释放电源, 供应整个系统的供电, 维持系统的正常运行。不会因停电耽误这段时间的数据采集监控。
　　提供强大的监测功能, 以满足用户的需求, 其特点如下:
　　1、 本系统是套可无人值所, 在线实时24小时连续的采集和记录监测点位的温度、 湿度变化情况, 以数字、 图形和图像等多种方式进行实时显示和记录存储监测信息, 监测点位可扩充多达上千个点。
　　2、 可设定各监控点位的温度、 湿度报警上下限值, 当出现被监控点位数据异常时可自动发出报警信号。报警方式包括: 现场多媒体音响、 声光报警器、 网络客户端报警、 电话报警、 手机短信息报警等。上传报警信息并进行本地及远程监测, 系统可在不同的时刻通知5名以上不同的值班人员;
　　3、 温湿度监测软件采用标准windows全中文图形界面, 实时显示、 记录各监测点的温湿度值和曲线变化, 统计温度数据的历史数据、 最大值、 最小值及平均值, 累积数据, 报警画面。
　　4、 系统可扩充多种记录数据分析处理软件, 能进行绘制棒图、 饼图, 进行曲线拟合等处理, 可按TEXT格式输出, 也能进入EXCEL电子表格等office的软件进行数据处理。
　　5、 监控主机端利用监控软件可随时打印每时刻的温度数据及运行报告。
　　6、 强大的数据处理与通讯能力, 采用计算机网络通讯技术, 局域网内的任何一台电脑都能够访问监控电脑, 在线查看监控点位的温湿度变化情况, 实现远程监测。系统不但能够在值班室监测, 领导在自己办公室能够非常方便地观看和监控。
　　7、 用户分级管理: 系统有严格的密码授权制度和用户分级制度, 不同的人员具有不同的权
　　限。为用户提供了一个管理平台, 以保证只有授权的工作人员才可进行相应的管理和操作。
　　8、 温湿度采集仪在监控电脑关闭或监控电脑损坏、 瘫痪情况下, 数小时-几天的温湿度记录数据仍未丢失, 存储于采集器中方便温湿度监测软件调取、 分析、 查看。
　　9、 控制软件的编制采用软件工程管理, 开放性与可扩充性极强, 由于采用硬件功能的软件化的系统设计思想及系统硬件的模块化、 通讯网络化设计, 系统可根据需要升级软件功能与扩展硬件种类。
　　10、 系统设计时预留有接口, 可随时增减硬件设备, 系统只要做少量的改动即可, 能够在很短的时间内完成。可根据政策和法规的改变随时增加新的内容。
　　11、 设备改进、 检修过程中及检修完成后, 均不需要停止或重新启动机房监控系统。
　　12、 系统都均做可靠性接地, 以防静电。
　　13、 监测点位能够采用以太网传输, 经过局域网传输温湿度数据, 这样能够利用现成的网络来布置系统。
　　14、 系统采用单路和多路总线布线, 一对双绞线最多可连结256个温湿度采集仪, 这样大大减少了布线工程量和线材, 工程造价。而且由于是数字信号不会产生传输误差或信号损失。
　　点位布置推荐
　　药品库房或仓间安装的测点终端数量及位置应当符合以下要求:
　　(一)每一独立的药品库房或仓间至少安装2个测点终端。
　　(二)平面仓库每300平方米面积至少安装1个监测终端, 每增加300平方米面积至少增加1个测点终端, 不足300平方米的按300平方米计算。平面仓库测点终端安装的位置不得低于药品货架或药品堆码垛高度的2/3位置。
　　(三)高架仓库或全自动立体仓库的货架层高在4.5米至8米之间的, 每300平方米面积至少安装2个测点终端, 并均匀分布在货架上、 下位置;货架层高在8米以上的, 每300平方米面积至少安装3个测点终端, 并均匀分布在货架的上、 中、 下位置;不足300平方米的按300平方米计算。
　　高架仓库或全自动立体仓库上层测点终端安装的位置, 不得低于最上层货架存放药品的最高位置。
　　(四)储存冷藏、 冷冻药品仓库测点终端的安装数量, 应当符合本条上述各项的要求, 其计算安装数量的单位按每100平方米面积计算。每台独立的冷藏、 冷冻药品运输车辆或车厢, 安装的温度测点终端数量不得少于2个。车厢容积超过20立方米的, 每增加20立方米至少增加1个测点终端, 不足20立方米的按20立方米计算。每台冷藏箱或保温箱至少应当放置一个可移动的测点终端。
　　切勿将温湿度采集器放置于门口、 窗边、 空调、 加湿器、 除湿机、 制冷设备等旁边, 已导致测量数据失效, 没有意义且不符合药监局要求。
　　药品储存运输环境温湿度自动监控系统设计方案(GPRS温湿度自动监测系统方案)　售后服务
　　我们将竭诚根据您的最新要求改进和完善我们的方案。同时也真诚地希望能为贵公司建立合作服务。我公司郑重地承诺: 所有产品及配件,我们提供三包服务。质量保证期内, 因产品质量原因所造成的系统故障和零部件损坏, 由我厂负责无偿维修或更换;其它因素所造成的设备故障和零部件损坏, 我厂提供免费服务, 只收取更换零部件费用。质量保证期外, 我厂对产品、 工程提供终身维护服务;零部件费用按成本价结算, 确保系统正常运行。
　　产品质量保证期:自产品交付之日起12个月.
　　河北飞梦电子科技有限公司
