sbs沥青卷材屋面防水作业指导书.doc

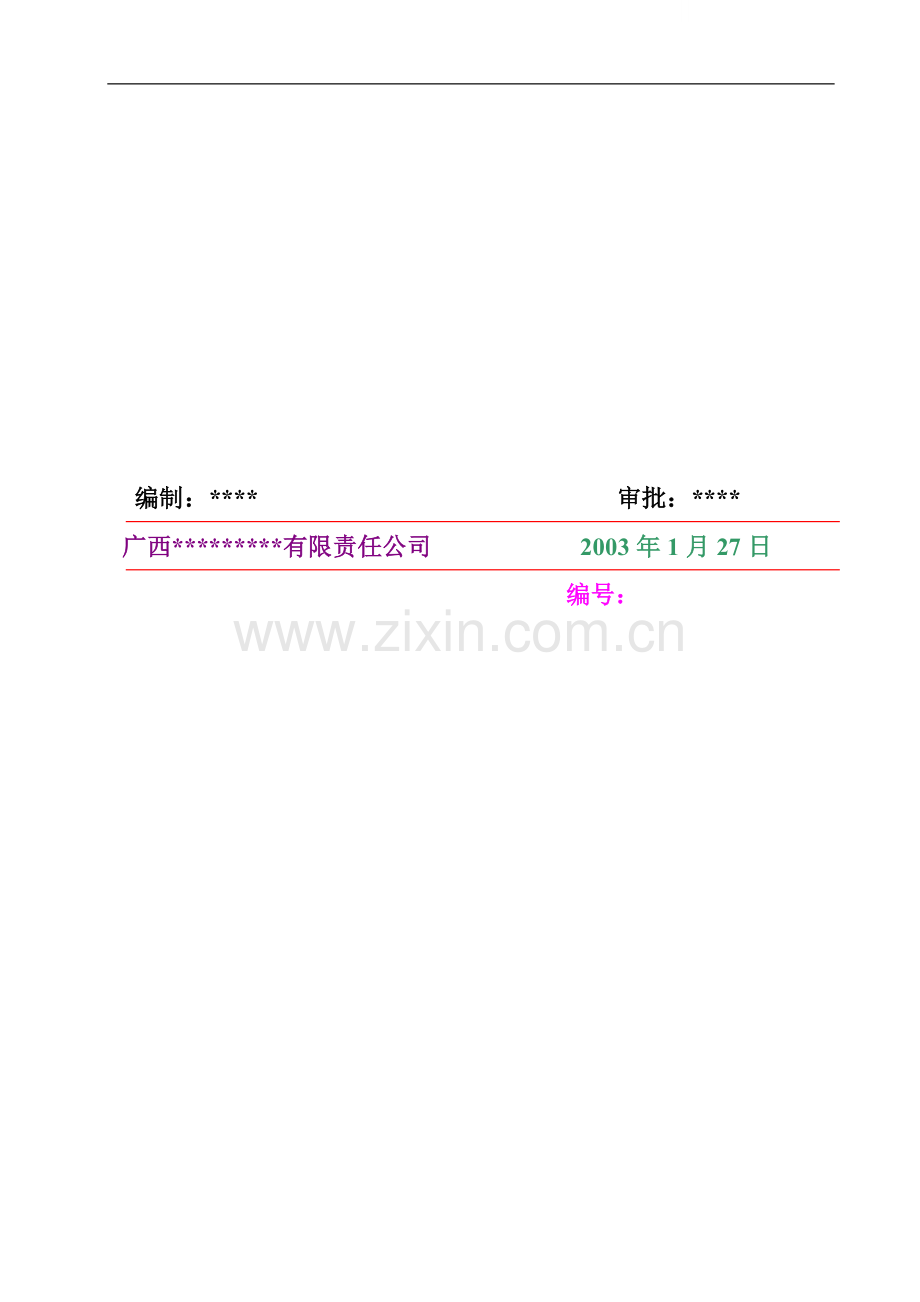

编制：* 审批：* 广西*有限责任公司 2003年1月27日编号：目 录1、施工准备12、施工工艺流程和顺序33、施工方法34、细部处理45、蓄水试验86、技术参数87、质量标准88、质量控制措施99、质量通病防治措施910、产品保护措施1011、安全注意事项101、施工准备1.1防水材料选用和准备1.1.1一般选用高强度、低延伸的防水卷材，应结合工程的实际情况，选用3厚的类拉力400N、延伸率5%的黄麻胎体SBS改性沥青防水卷材。节点附加层应选用氯丁橡胶改性沥青防水涂料，要求固体含量43%，延伸4.5，耐热度为80时5h无流淌、起泡。密封材料选用SBS改性沥弹性密封膏，粘结性15，耐热度下垂4。1.1.2防水材料的质量要求所用的SBS卷材改性沥青防水卷材、氯丁橡胶改性沥青防水涂料、SBS改性沥青弹性密封膏等均必须有出厂合格证。进场后应抽样试验。1.1.3防水材料保管SBS改性沥青防水卷材宜直立堆放，高度不得超过两层。贮存处应阴凉通风，避免日晒、雨淋和受潮。1.1.4材料准备所用的防水材料应及时进场，并经抽样复试合格。1.2劳动组织应根据工程量的大小和工期的要求，合理组织劳动力，一般情况下，安排一个施工小组负责施工。由于屋面防水工程的重要性，因此，施工屋面卷材防水必须由专业人员进行，该施工小组配备56人，其中最少应配置23名专业技术工人，专业技术工人必须持证上岗。1.3施工机具屋面防水施工需要的主要机具见下表。主要施工机具需用计划表序号机具名称规格单位数量用途1234567891011121314棕扫帚钢丝刷小平铲长柄刷或滚刷剪刀彩色粉袋粉笔钢卷尺钢卷尺火焰加热器手持压辊铁压辊刮板铁锤普通普通小型普通2m50m喷灯或专用喷枪40宽100宽500，重40kg包胶皮胶皮刮板普通把把把把把个把把把支个个个把34221114132121清扫基层清理基层清理基层涂刷冷底子油裁剪卷材弹卷材基准线做标记用度量尺寸度量尺寸热熔卷材阍胶用压实卷材搭接缝压实卷材用推刮卷材及刮边卷材收头钉水泥钉1.4技术准备项目技术负责人组织小组学习设计图纸；熟识屋面构造、细部节点要求；了解所用材料的技术质量要求和施工工艺规定；进行操作技术交底或培训，未经交底或培训不得上屋面进行施工操作。1.5施工条件准备各种防水材料按时运到现场；垂直运输可利用土建施工用的井架；屋面找平层上已清理完毕，含水率符合规定；伸出屋面的设施、预埋件等已安装完毕。根据气象预报选定无雨、雾的天气。2、施工工艺流程和顺序2.1施工工艺流程施工流程为：找平层修补及清扫 找平层分格缝密封处理 节点密封处理 节点防水涂膜附加层 涂刷冷底子油 卷材铺贴及封边处理 收头固定、密封 闭水试验。2.2施工顺序卷材铺贴顺序：a、铺贴多跨或高低跨屋面时，应先远后近，先高跨后低跨。b、在一个单跨铺贴时，应先铺贴排水比较集中部分（如天沟、水落口、檐口），再铺贴油毡附加层，由低到高，使卷材油按流水方向搭接。3、施工方法3.1卷材铺贴方向对于屋面排水放坡2%时，采用平行屋脊的铺贴方法，其搭接缝应顺流水方向搭接。3.2冷底子油当找平层经检验证实已干燥后，在铺贴卷材之前在找平层上涂刷一道冷底子油。冷底子油的配合比是：10#沥青汽油=3070。配制冷底子油时先将熬好的沥青倒入料桶中，当沥青温度降到100时再分批加入汽油，开始每次23L，以后每次5L。冷底子油采用长柄滚刷涂刷，要求涂刷均匀，不漏涂。当冷底油挥发干燥后，即可铺贴卷材防水层。如涂刷冷底油后因气候、材料等影响，较长时间不能铺贴卷材时，则在以后铺贴卷材之前重刷一道冷底子油，以清除找平层上的灰尘、杂物，增强卷材与基层的粘结。3.3卷材搭接缝宽度SBS改性沥青卷材防水层一般采用热熔满粘法施工，故要求长边的搭接缝宽度均不得小于80，短边不得小于100。为确保搭接缝的宽度，应先在找平层上弹出墨线，进行卷材试铺，无问题后方可进行正式铺贴。3.4掌握好卷材热熔胶的加热程度若卷材底部的热熔胶加热不足，会造成卷材与基层粘结不牢；若过分加热，又容易使卷材烧穿，胎体老化，热熔胶焦化变脆，严重降低防水层的质量。因此，要求烘烤时要使卷材底面和基层同时均匀加热，喷枪的喷嘴与卷材面的距离要适中，一般保持50100左右，与基层呈3045角。喷枪要沿着卷材横向缓缓来回移动，移动速度要合适，使在卷材幅宽内加热温度均匀，至热熔胶融呈光亮黑色时，即可趁卷材柔软的情况下滚铺粘贴。3.5辊压、排气应趁热用压辊滚压。卷材始端铺贴完成后，即可进行大面积滚铺。持枪人位于卷材滚铺方向，推滚卷材人位于已铺好的卷材始端上面，待卷材加热后缓缓推压卷材，并随时注意卷材的平整顺直和搭接的宽度。其后跟随一人用棉纱团等从中间向两边抹压卷材，排出卷材下面的空气，并用刮刀将溢出的热熔胶刮压接边缝，另一人用压辊压实卷材，使之粘结牢固，表面平展，无皱折现象， 3.6铺贴时，应使卷材与基层紧密粘结，避免铺斜、扭曲，仔细压紧、刮平，赶出气泡封严。如发现已铺贴卷材有气泡、空鼓或翘边等现象，应及时进行处理。末端收头处理封边：将卷材采用橡胶沥青粘结剂将末端粘结封严。3.7搭接缝施工在进行搭接缝粘结施工前，应将卷材表面80100宽用喷枪烧熔，注意不要烧伤搭接缝处的卷材。粘贴搭接缝卷材时，当卷材底部的热熔胶熔融至呈光亮的黑色即可粘贴，并进行滚压至热熔胶溢出，收边者趁热用刮板将溢出的热胶刮平，沿边封严。当整个卷材防水层铺贴完毕后，在所有搭接缝边均要用SBS改性沥青弹性密封膏涂封，宽10。4、细部处理屋面要处理的细部一般有：水落口处理、泛水处理、变形缝处理和凸出屋面的管道处理。4.1水落口处理水落口应设在排水沟的最低处，水落口杯与找平层接融处，应留宽20、深20的凹槽，槽内用SBS改性沥青弹性沥青密封膏嵌填严密。上面做2厚的氯丁橡胶改性沥青防水涂膜附加层，并用化纤纺布胎体进行增强。如图1所示。4.2泛水节点处理砖砌女儿墙上在距檐沟沟底最高处的上方250，预留6060的凹槽，槽内用水泥砂浆抹出斜坡。找平层在泛水处应抹成半径为50的圆角，然后再刷2厚的氯丁橡胶改性沥青防水涂膜附加层，并用化纤无纺布做胎体增强材料。卷材防水层的收头应压入凹槽内，每隔900用水泥钉钉牢，卷材收头上口用SBS改性沥青弹性密封膏封严，然后用干性砼将凹槽嵌填、挤实，表面用水泥砂浆找平。如图2所示。 4.3凸出屋面的管道接口处理在防水层上沿排气管道壁铺贴卷材附加层，上口用金属箍卡牢，在附加层上口与排气孔管道壁间用SBS改性沥青弹性密封膏封口。如图3所示。 4.4变形缝处理本有变形缝的工程，缝内先用沥青麻丝填塞，并用卷材做成形状，放入缝内，两侧与变形缝挡墙上部粘牢，然后在槽内放入泡沫塑料棒衬垫，再覆盖形卷材封闭，上扣砼盖板保护，盖板与盖板之间的接头缝隙，应用SBS改性沥青弹性密封膏封严。5、蓄水试验：卷材铺贴完成后，经外观初步检查合格，然后用碎布或其它材料塞严水落管，灌水试验，一般蓄水24小时，未发现有渗漏为宜。6、技术参数SBS改性沥青卷材屋面防水的技术参数为：沥青卷材的长边搭接宽度80，短边搭接宽度100。7、质量标准7.1主控项目：a、卷材防水层所用卷材及配套材料，必须符合设计要求。b、卷材防水层不得有积水和渗水现象。7.2一般项目：a、卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得有翘边。b、卷材防水层上的撒布材料和浅色涂料保护层应铺撒或涂刷均匀，粘结牢固；水泥砂浆、块材或细石砼保护层与卷材防水层间应设置隔离层；刚性保护层的分格缝留置应符合设计要求。c、排气屋面的排气道应纵横贯通，不得堵塞。排气管应安装牢固，位置正确，封闭严密。卷材的铺贴方向正确，卷材搭接宽度的允许偏差为-10。8、质量控制措施a、施工管理人员必须熟悉施工图纸和有关文件，正确掌握施工图纸的细部构造及有关技术要求。做好施工技术交底，严格执行现行的施工质量验收规范，坚持自检，充分发挥专职质检员的作用，认真做好检查验收工作。b、操作人员必须经过专业培训，考试合格持证上岗。c、卷材防水材料必须有产品出厂合格证明书和进场抽样复检验合格报告，严禁在工程上采用不合格的材料。d、屋面找平层坡度必须符合设计要求，表面压实平整，收水后二次压光，充分养护，不得起砂、起皮现象。e、基层与凸出屋面结构的连接，以及基层转角处均应做成园弧，园弧半径R=50。f、屋面防水在铺设屋面隔气层和防水层前的基层，必须干净、干燥、清洁、无杂质。g基层处理剂的选择应与卷材的材料相容，喷洒均匀，待处理剂干燥后方可铺贴卷材。喷刷要求厚薄均匀、不漏底。h、细部、复杂部位应根据不同情况进行增强处理，大面积防水层铺贴要求平整，顺直搭接尺寸准确，不扭曲，热熔后随滚铺压实，不得有皱折，随时刮封接口。9、质量通病防治措施卷材防水屋面质量通病防治措施见下表：质量通病防治措施现象防治措施翘边、皱折，搭接长度不足1、卷材铺贴前应先全面做好屋面各节点、细部。2、铺贴从低处到高处，将卷材展平压实，搭接长度：短边100，长边80，上下层搭接错开1/31/2。鼓泡，内部有水汽在基层充分干燥后，铺贴卷材，当保温层或找平层不易干燥时，应按排气屋面的有关要求施工。水落管口安装不良，渗漏1、水落管周围直径500范围内坡度5%。2、水落管口杯周围与基层接触处留出宽、深各20的凹槽，嵌油膏。水落管杯口应固定在结构层上。10、成品保护措施屋面防水层施工后，不准在防水层上凿洞打孔，也不准在防水层上拌制砂浆和进行其它工序作业，如确需在上面进行少量工序的作业时，应对卷材防水层采取针对性的防护措施，完工后应通知防水专业施工队进行检查，如发现卷材防水层有破损时，应及时组织修复。11、安全注意事项a、热溶使用的火焰加热器应经常检查，喷咀不得堵塞。若施工时采用液化石油气作为燃料，使用时应遵守使用液化石油气的安全规定。b、在屋面上施工时，应设置相应的灭火器材，以备急时使用。c、卷材、涂料、化纤无纺布堆放要远离火源。d、雨天禁止在屋面上作防水施工。e、滚铺卷材及刮边的操作人员应戴手套等防护用品，以免烫伤。
