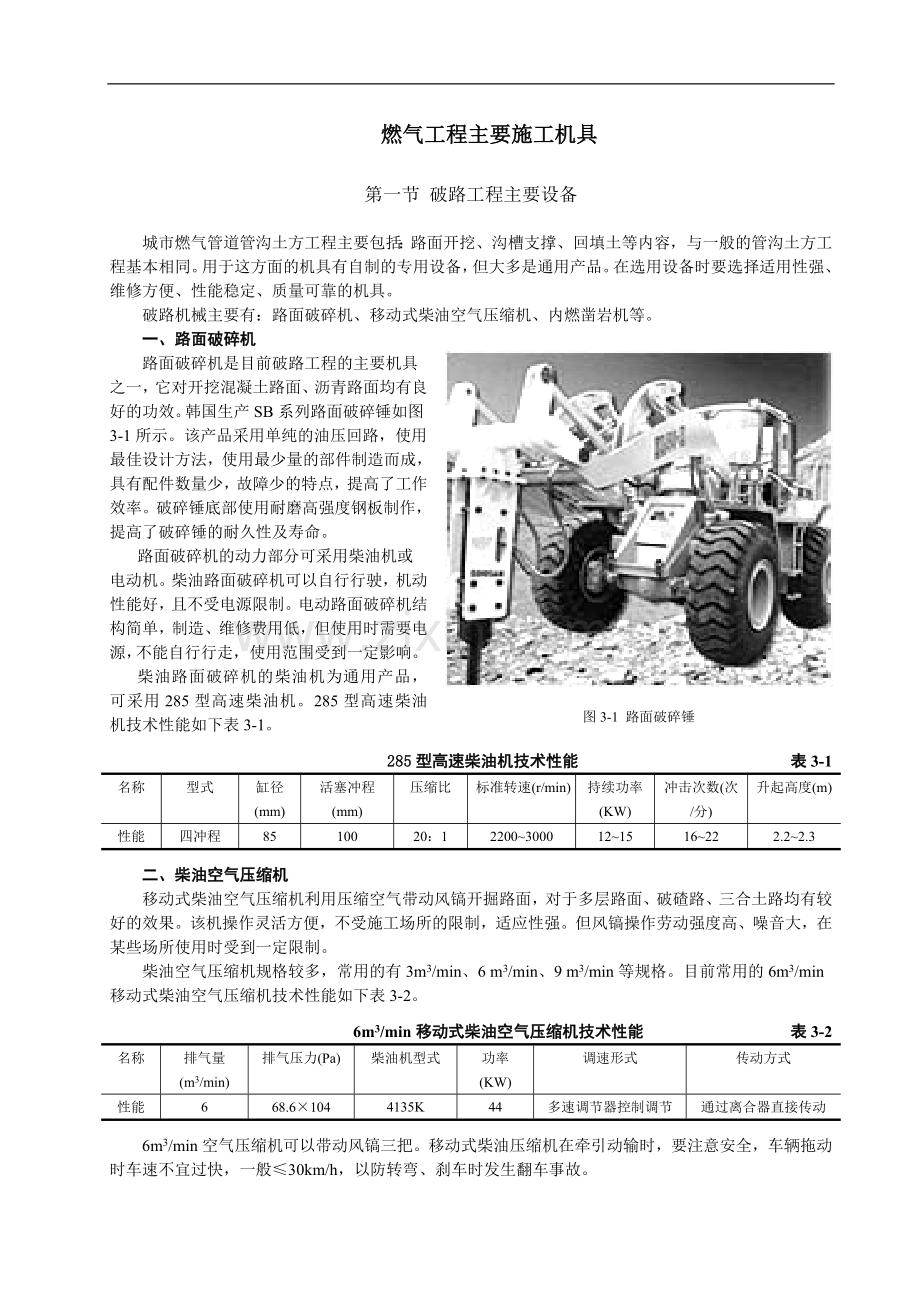

燃气工程主要施工机具

第一节 破路工程主要设备

城市燃气管道管沟土方工程主要包括：路面开挖、沟槽支撑、回填土等内容，与一般的管沟土方工程基本相同。用于这方面的机具有自制的专用设备，但大多是通用产品。在选用设备时要选择适用性强、维修方便、性能稳定、质量可靠的机具。
破路机械主要有：路面破碎机、移动式柴油空气压缩机、内燃凿岩机等。
一、路面破碎机

图3-1 路面破碎锤
路面破碎机是目前破路工程的主要机具之一，它对开挖混凝土路面、沥青路面均有良好的功效。韩国生产SB系列路面破碎锤如图3-1所示。该产品采用单纯的油压回路，使用最佳设计方法，使用最少量的部件制造而成，具有配件数量少，故障少的特点，提高了工作效率。破碎锤底部使用耐磨高强度钢板制作，提高了破碎锤的耐久性及寿命。
路面破碎机的动力部分可采用柴油机或电动机。柴油路面破碎机可以自行行驶，机动性能好，且不受电源限制。电动路面破碎机结构简单，制造、维修费用低，但使用时需要电源，不能自行行走，使用范围受到一定影响。
柴油路面破碎机的柴油机为通用产品，可采用285型高速柴油机。285型高速柴油机技术性能如下表3-1。
285型高速柴油机技术性能　　　　　　　　　　　　　表3-1
名称
型式
缸径(mm)
活塞冲程(mm)
压缩比
标准转速(r/min)
持续功率(KW)
冲击次数(次/分)
升起高度(m)
性能
四冲程
85
100
20：1
2200~3000
12~15
16~22
2.2~2.3
二、柴油空气压缩机
移动式柴油空气压缩机利用压缩空气带动风镐开掘路面，对于多层路面、破碴路、三合土路均有较好的效果。该机操作灵活方便，不受施工场所的限制，适应性强。但风镐操作劳动强度高、噪音大，在某些场所使用时受到一定限制。
柴油空气压缩机规格较多，常用的有3m3/min、6 m3/min、9 m3/min等规格。目前常用的6m3/min移动式柴油空气压缩机技术性能如下表3-2。
6m3/min移动式柴油空气压缩机技术性能　　　　　　　　　表3-2　　　　　　　　　　
名称
排气量(m3/min)
排气压力(Pa)
柴油机型式
功率
(KW)
调速形式
传动方式
性能
6
68.6×104
4135K
44
多速调节器控制调节
通过离合器直接传动
6m3/min空气压缩机可以带动风镐三把。移动式柴油压缩机在牵引动输时，要注意安全，车辆拖动时车速不宜过快，一般≤30km/h，以防转弯、刹车时发生翻车事故。
三、凿岩机

图3-2 YO18型凿岩机
凿岩机具有灵活方便等特点，一般用于开挖样洞和开凿少量路面。凿岩机有定型产品供应，浙江开山集团生产的YO18型凿岩机如图3-2所示。其主要性能如下：
机重：18kg
机长：550mm
缸径×行程（mm）：58×45
工作气压（MPa）：0.4～0.63
冲击能（J）：≥22
冲击频率（HZ）：≥32
耗气量（L/s）：≤20
凿岩机同样存在噪音大的问题，并且其动力部分故障较多，给维修带来一定困难。在使用中往往因油路不畅道、气缸内混合油比例不当等因素，造成起动困难。

四、其他破路机械
1．液压镐
特制的液压镐可以装在专用破路机上，也可作为附属设备装于具有液压传动的挖掘机、吊车上，使一机多用。液压镐具有噪音低、功率大等特点，是一种理想的破路面设备。
2．混凝土路面切割机
路面切割机是采用超硬质圆形刀刃，依靠刀刃旋转来剖割路面，对混凝土路面具有较好的效果。采用路面切割机切割的路面整齐，速度快。在沟槽两侧用切割机将混凝土路面切割后，再用破碎设备将沟槽中间部分混凝土破碎、清除。由于沟边整齐，可减少开挖量，并易于恢复路面，省时经济。因此，混凝土路面切割机也是常用的设备。

第二节 土方工程主要设备

一、土方开挖机具
当燃气工程土方开挖量不大时，可采用人工开挖，但排管工程中土方开挖量大。为了提高工作效率，保证工作进度及改善劳动条件，目前一般城市道路沟槽开挖逐步采用机械施工。常用的挖掘机械有液压挖掘机、抓斗式挖掘机、连续斗式挖沟机等。

图3-3 WY15型液压挖掘机
1．液压挖掘机
液压挖掘机是目前开挖土方的最佳机具，它具有挖土方量大，操作简易、方便灵活等特点。在对该机作改装后，可以用来破碎路面、拔板桩、压板桩、搬运工具材料等，是排管施工的重要机械设备之一。
机械开挖目前用的主要有正铲、反铲、拉铲、抓铲等单斗挖掘机以及多斗挖掘机、装载机、铲运机、堆土机等。
液压单斗挖掘机是开挖沟槽土方的常用机械。目前国产挖掘机品种较多，用得最多的是W4-60型和WL60型挖掘机；进口挖掘机中以日制HD-400G挖掘机使用较为普遍。
WY15液压挖掘机为双重回转履带式液压挖掘机，行走采用履带，故较适合用于野外松软土壤地带，如图3-3所示。它体积小、质量轻、可以倒向挖掘，装配有推土装置，全部动作均由液压传动来实现。经过长期使用表明具有性能稳定的特点。
W4-60型挖掘机是轮胎式大型液压挖掘机，便于在城镇市区道路行驶，具有操作灵活、方便，结构紧凑，行走速度快等优点。这种挖掘机有正铲和反铲两种，挖土能力较大，适用于大口径管道排管施工。WY15与W4-60挖掘机主要技术性能如下表3-3。
WY15与W4-60主要性能　　　　 　　　　　　表3-3
型号
挖掘力(m3/h)
斗容量(m3)
挖掘半径(m)
挖掘深度(m)
挖掘高度(m)
行走速度(km/h)
最大爬坡度
(°)
整机质量(kg)
WY15
25
0.15
4.84
3
3.7
16
20°
4245
W4-60
90
0.6
7.3
3.7
6.4
32
20°
13600
2．多斗挖沟机

图3-4 多斗挖沟机
多斗挖沟机为履带式，可连续开挖沟槽的机械，如图3-4所示。
多斗挖沟机在挖土作业时，挖沟机向前行走，后面带有圆轮的多斗挖掘机构循环转动，土斗挖进土壤，铲起土后将土经过短皮带运至沟上一侧或两侧。在挖土过程中，挖掘机不间断地向前开动，连续作业，其前进速度可根据土壤性质和挖掘深度来调控。如果需要挖掘较宽的沟槽，可更换阀切削边的土斗或装上两排土斗。
多斗挖沟机多用于挖掘直槽的情况。当挖掘梯形槽时，需要安装有斜形侧刀直径较大的下链轮，用以切削沟槽边坡的土壤。多斗挖沟机具有挖土深度易控制，开挖沟槽整齐，效率高的特点。一般用于郊野沟槽的开挖。
二、填土机具
1．液压挖掘装载机
填土机械一般采用斗式装载机械。装载机的铲斗容量可分为多种规格，一般容量大的装载机功率也大，易于铲挖，效率高。北京DY 4-55型液压挖掘装载机上有反铲、起重、推土等多种作业装置。它主要用于开挖中小型沟槽、基坑和装卸散状材料与起重等。在开阔道路或野外可作为填土机械回填土。其技术性能表如下表3-4。
DY-55型液压挖掘装载机主要技术性能 表3-4
功能项目
单位
性能参数
装载斗
斗容量
m3
0.6
最大卸料高度
m
2.47
最大卸料高度时最大卸料角度
(°)
60
反铲
斗容量
m3
0.2
最大挖掘深度
m
4
最大卸料高度
m
3.18
最大卸料高度时最大卸料半径
m
3.51
最大回转角度
(°)
180
推土
推土装置最大推力
KN
35
起重
最大起重量
kg
1000
最大起重高度
m
4
吊钩中心线至前轮中心线间最大距离
m
3.73
2．夯土机

图3-5 ZH 7-120夯土机
夯实机械有蛙式打夯机，振动夯实机，内燃打夯机和电动立式打夯机等。内燃自动夯土机是夯土时广泛使用的小型土壤夯实机具。它能在一次启动后连续作业，具有操作方便，劳动强度低，夯击能量大和效率高等优点。ZH 7-120型自动内燃夯土机，如图3-5所示。主要技术参数如下。
总重：120 kg
全高：1180mm
夯足直径：265mm
夯击速度：60~70次/min
起跳高度：300~500mm
3．推土机
推土机具有操作灵活，运行方便，作业面积小的优点，比较适合开挖一～三级土壤。它多用于平面开挖、高挖低填、表面找平和大型基坑、沟槽等的开挖以及回填基坑和沟槽的场合。
三、抽水机具
1．潜水泵
潜水泵具有体积小、质量轻、安装简单、使用方便、不需地面设施等优点。潜水泵的常用规格如下表3-5。
常用潜水泵规格 表3-5
型号
流量Q（m3/h）
扬程h (m)
电机功率(KW)
效率(%)
JQB-40（）-6
10～22.5
18～20
2.2
45%
JQB-50（2″）-10
15～32.5
12～21
2.2
47%
JQB-100（4″）-31
50～90
4.7～8.2
2.2
49%
JQB-125（5″）-69
80～120
3.1～5.1
2.2
50%
该型号的潜水泵在使用时需浸没于水中，由于电动机与泵体连为一体，因此必须做好电气绝缘，使

图3-6 手动抽水泵
用前要认真检查，防止发生漏电事故。
2．手动抽水泵
手动水泵，如图3-6所示。它工作时不需电源，携带方便，可以在任
何沟槽中使用。经过改装后的手动水泵加装电动机则可连续自动抽水作业。
3．离心式水泵
离心式水泵适用于施工沟槽中有大量积水的排水作业。
四、支撑工具
在地下管槽排水施工中，常易发生坍方事故，这主要由于土壤结构松散、地面荷重及施工中其他因素所造成的。因此，在开挖管
沟深度达到一定值时，必须做好板桩支撑。板桩的支撑如图3-7所示。架设支撑板桩的目的就是为了防止坍方，保护操作人员的安全及施工正常进行。

1．板桩
管沟支撑用的板桩，有铁板桩与木板桩二种。木板桩多为长条形，其长度一般为2～3m，宽约为0.3m左右，厚约为0.06m。木质材料要求结构紧密，其上下两端一般需用狭铁皮包裹，以防板桩开裂损坏。

图3-7 板桩支撑
铁板桩一般采用钢板轧成，为了提高板桩竖向的刚度，常轧制成槽形。钢板厚度为3~5mm，长、宽基本和木板桩相似，在板桩不适用时，也可用槽钢替代使用。
2．螺攻
通常用特制的螺攻将板桩顶紧，使板桩牢固支撑在管沟二侧。螺攻由螺杆、套管、手板螺母组成。螺杆直径约为30mm，多采用梯形螺纹；套管的长度可根据支撑管沟的宽度进行调节；手扳螺母上有凸部，在扳动时可加上套管使用。

第三节 下管和接管设备

一、下管机具
下管机具主要有搬管车、吊车、手动葫芦等。大型工地一般均采用吊车，中、小型工地常用搬管车、手动葫芦等简单机具。
1．搬管车
搬管车是一种简单的运管工具，它是利用杠杆平衡原理设计制作的，如图3-8所示。它使用方便，既可搬运管材，也可用于下管，适用于工程较小的工地。

图3-8 搬管车 图3-9 QLY-8型起重机
2．吊车
吊车是管道工程中常用的起重设备。它主要用于管子、管件的下沟、搬运等作业。吊车规格较多，在管道工程中选用吊车应考虑到起吊物质量及施工场地具备的回转距离。
QLY-8型轮胎起重机是液压传动全回转动臂式起重机，起重量为8吨，行驶部分与一般载重汽车相同如图3-9所示。它具有操作简单，平稳可靠等优点。其主要参数如下表3-6。
QLY-8型轮胎起重机主要性能 表3-6
吊钩速度（m/min）
回转速度（r/min）
最高行驶速度（km/h）
最大爬行坡度（°）
最小转弯半径（m）
全车总重
(kg)
5.5
2
30
12
6.2
12000
3．手动葫芦
在无法使用吊车等起重设备的工地，一般采用手动葫芦。其特点是下管速度较慢，但较稳妥。葫芦的选择应与起吊质量及三脚架的强度相适应。
二、割管工具
1．自爬式割管机
自爬式割管机由电动机、变速箱、过载保护装置、离合器、进刀机构、链条、刀具等组成，如图3-10所示。主要用于大型（300mm以上）铸铁管、钢管的切割。其主要技术参数如下表3-7。
自爬式割管机技术参数 表3-7
动力
转速（r/min）
铣刀轴转速（r/min）
爬行进程速度(cm/min)
切割范围
(mm)
切割壁厚
(mm)
质量
（kg）
三相交流异步电机
1500
70
0.085
φ200～ф1200
20
60

图3-10 自爬式割管机
2．分离式液压割管机
分离式液压割管机是适用于铸铁管的切断工具，如图3-11所示。它具有操作方便、使用安全、工作效高高和切割效果好等优点。
液压割管机上有工作油缸、手动泵，装上刀具及刀框后便可工作。操作人员可在离开工作物1.5米左右操作，以手动泵为动力，进行挤压，达到割断目的。液压割管机技术参数如下：
工作油缸最大顶举质量：30吨
工作油缸行程：60mm
刀框规格：

图3-11 液压割管机
ф100，ф150，ф200，ф300mm
最大单位工作压力：60MPa
液压割管机使用时刀框必须与管轴心垂直，割断管子后还应检查管子是否有裂缝。
3．手割刀
管子割刀在小口径管接装中是最常用的割管工具,它具有结构简单、操作方便的优点。主要由手柄、滑轮、刀片、调节丝杆等组成，可切割ф15～ф100mm的金属管。
三、铰制螺纹机具

图3-12 弯管机
小口径管道施工中，通常采用手工铰削。近几年来电动铰螺纹机已逐渐被采用，它可以提高施工速度与工程质量。常用的铰螺纹机种类很多，可分为15~50mm、80~100mm、150mm三种规格。应用较多的有TQ3 型铰螺纹切管机和微型电动铰螺纹机。
四、弯管机
弯管机，如图3-12所示。一般可分为螺杆弯管机和液压弯管机二种。螺杆弯管机采用蜗轮蜗杆传动，
体积较大笨重，一般不适用于现场施工。液压弯管机采用液压传动，操作简便、功率大，是较理想的弯管设备。
Z3WF-50型分享式电动液压弯管机是常用的弯管机具，主要由超高压电动泵和弯管槽、模顶具组成。其技术参数如下表3-8。
Z3WF-50型分享式电动液压弯管机技术参数 表3-8
弯管规格（mm）
弯曲角度（°）
弯曲半径
额定压力 (MPa)
空载流量 (L/min)
电动机功率 (W)
整机质量（kg）
ф15～50
90
≥4倍管外径
63
0.8
750
20
五、手动牵引机

手动牵引机是一种小型手动工具，通称手搬葫芦。它主要用于承插式接口管道的拆装，也可用于滑入式接口的牵引接合。它具有结构简单、紧凑、便于携带的优点。
六、测坡工具
城市燃气管道施工中，保证管道有一定坡度是排管工程中的重要质量指标。在施工中常用的测坡工具有水准仪及水平尺等。
1．S3型水准仪
测量管道坡度的S3型水准仪主要技术参数：
每公里线长的高程中偶然误差不超过±3 mm
放大率：30倍（一般为8～30倍）
物镜有效孔径：42 mm
视场角：1°26‘（微倾幅度）
最短视距：2.5 m
2．水平尺
水平尺是中、小型施工常用的测坡工具。它主要由铁壳和水泡玻璃组成。在其平面中心点装有一个横向水泡玻璃管，用于检查平面水平；另一个是垂直水泡玻璃管，用于检查垂直角度。玻璃管上面有刻度线，当气泡位于刻度线中心位置不再移动时，则说明被测位置的管段处于水平（或垂直）的位置。
常用的水平尺的长度有200 mm、300 mm、500 mm 等几种规格。在测坡中根据水平尺中汽泡的偏离度来控制管坡。
3．平尺板
平尺板是管道下沟前测量管道地基坡度的常用工具。它是用优质木材整块制成，不易弯曲变形，长度有3 m、4 m、5 m三种，厚度约75 mm，宽度为25 mm以上。
平尺板凹口和凸口的深度和高度为承插口的隙缝宽度，一般为10 mm左右；其宽度为承口深度，一般为100mm左右。被测坡度的连接管端为插口时，用凹口与管道内壁搭接对管基测坡；如连接端为承口时，则用凸口端搭接在承口内进行测波。

第四节 其他工具设备

一、阻气袋
1．球形阻气袋
球形组气袋是常用的阻气设备。它是由厚度约为1 mm的四片胶片粘合而成，主要用于Ø75 mm以上大口径管道阻气之用，常用于规格为Ø75～Ø1000mm的管道。
球形阻气袋在粘结处有筋凸起，故易引起燃气泄漏。当充气压力较高时（P>0.02MPa），易发生阻气袋爆裂，造成意外事故。一般在施工中采用双阻气袋，即同一管道的同一孔中，塞入二只阻气袋同时充气阻塞，以防发生意外事故。
阻气作业时，首先在需阻气的管道部位前钻孔，一般钻孔为32～50 mm，然后将阻气袋内空气排出，卷成条状，从孔中塞入管道中，用竹片将阻气球推向气流方向。接着从阻气袋连接气管上充气，可用人工吹，也可用气瓶或气泵充气。一般充气压力为0.01～0.015 MPa，使阻气球充满空气膨胀，以阻断燃气。最后停止充气，关闭旋阀，固定气管。
2．导向式耐压阻气球
导向式耐压阻气球因其阻气性能好、充气和放气速度快、定位迅速而得到普遍应用。它主要由椭圆形橡胶球体、金属导向管（进出气管）和尼龙加强套三部分组成，如图3-13所示。
在阻气球堵塞燃气管道操作时，充气装置由钢瓶高压空气通过一级减压阀和二级调压器向橡胶球体内充气。当球内气体压力达到工作压力后，二级调压器自动关闭，橡胶球体内气体保持恒定的压力，达到阻气作用。

当施工结束需拔出阻气球时，将阻气球导向管接至引射器吸气口上，开启气瓶阀后，瓶内高压气体经一级减压后，高压空气通过引射器的高压气流，对吸气口产生抽吸作用，将阻气球内气体迅速抽出。
导向式耐压阻气球主要技术特点如下：
图3-13 导向式耐压阻气袋操作示意图
1—椭圆形橡胶球体 2—燃气管道 3—高压钢瓶 4—稳压器
5—射流管 6—金属导向管（进出气管） 7—控制阀 8—手柄
（1）球体外型呈椭圆型，充气后与管内壁的接触面较大，提高了堵气的密封性。阻气球与管道内壁的摩阻力的增加，提高了阻气球抵抗管内燃气推力的能力，增强了阻气球的稳定性。
（2）由于金属导向管从球内连接至球外，确保了阻气球导向定位，克服了阻气球在充气过程中受管内燃气推力变位走动的问题。
（3）导向式耐压阻气球采用压缩空气经二级调压向球内充入额定压力的气体，使阻气球内气压处于稳定状态，自动补偿阻气球内气体的泄漏量，确保了安全可靠性。
（4）阻气球外套的尼龙加强套，不仅增加了阻气球耐压强度，而且能有效地防止操作过程中遇到金属刃口而损坏的事故发生。
二、离面罩和空气呼吸器
在管道施工及抢险过程中，带气操作是一项经常性的工作。由于燃气中含一氧化碳等有毒成分，为了保障操作人员的安全，防止燃气中毒通常采用隔离面罩或空气呼吸器，使操作人员在带气操作时与燃气隔离。
1．隔离面罩
隔离面罩是由橡胶制成的，主要由面罩及呼吸软管组成，使用时将面罩套在头部，将呼吸管延长至操作场地的上风口，使操作人员呼吸到新鲜空气。
隔离面罩戴用时间过久便会出现闷气、呼吸不畅的现象。为了不使吸气因难，呼吸软管的长度不宜过长，一般使用吸引软胶管长度不应大于10m，使用光滑软管长度不应大于16～18m。软管末端应固定在迎风方向，并距离地面一定高度，以防止灰尘吸入。
2．空气呼吸器

空气呼吸器由呼吸罩、压缩空气瓶等组成。呼吸罩将口、鼻部位密封隔离，呼吸所需空气由连续压缩空气瓶供应。
空气呼吸器使用方便、舒适，空气瓶一次充气可连续使用二小时以上。其容积为12升，充气压力为19.6MPa，瓶重约12 kg。钢瓶上装有两级调节器，一级调节器使14.7～19.6 MPa的压力降为0.686 MPa，二级调节器连续吸引软胶管及面罩。使用时由于吸气产生负压，二级调节器自动打开，空气流进，在呼气时则关闭。
空气呼吸器在使用时应注意钢瓶内压力是否正常，检查各部位是否有漏气，呼吸罩位置是否正确。使用时还应有专人监管，使用完毕后应做好卫生消毒工作。
在燃气带气施工中，一般不使用过滤式防毒面具。因为它的可靠性差，并且在被燃气沾污的空气中使用时，会出现因氧气量不够而呼吸不正常的现象。

第五节　施工准备

燃气工程施工准备在整个施工过程中非常重要，它贯穿于整个工程的实施全过程。由于燃气施工工程具有安装工程量大，野外施工难度大，有时自然障碍多，施工季节性强，安装技术要求高的特点，所以必须需要做好施工前的准备工作，才能保证施工过程顺利进行。
燃气工程施工准备一般包括以下内容：建立施工指挥系统，认真熟悉、审查施工设计图，编制施工组织设计或施工方案，建立施工卡，编制工程施工预算书，准备工程所需材料配件，组织施工人员、施工机具设备。有时需要修建临时设施，协调办理与工程相关的拆迁、征地和其他审批配合事宜等。
燃气工程施工任务如果采用招标方式选择施工单位，为了使业主和施工单位的职责和权利分明，施工前应通过正规的手续。经过编制招标书和标底、发招标书、投标竞标、最后签订合同等程序，然后由业主、设计单位、施工单位、监理等部门协调进行施工前的一系列准备工作。
一、施工设计图及有关资料的熟悉、审查
经过审批认可的设计施工图及有关施工、验收的现行国家及行业标准、规范、规定是燃气工程施工必须具备的依据资料。组织相关人员对其熟悉、审查，并提出问题进行完善，从而保证工程顺利进行。具体应注意以下两个方面：
(一) 施工单位熟悉、审查施工设计图
1. 审查设计施工图和资料是否齐全，是否符合国家有关政策、标准及有关规定的要求；图纸中是否存在错误；设计所参照执行的施工及验收标准、规程是否齐全合理，有无遗漏及更新等。
2. 熟悉设计说明中有关施工区域的地质、水文等资料，图纸中燃气管线的位置、走向，并注意管线周围的构筑物及穿越障碍物的情况等。
3. 领会设计意图，了解建设周期及设计概（预）算，熟悉并掌握设计技术要求及相关的施工标准、规范等。
(二) 设计交底与施工图会审
1.设计交底
由设计人员对整个工程的设计意图进行简介，提出相关问题如施工材料、方法、技术及质量要求等。
2.踏勘施工现场
由业主带领，协同设计、施工、监理等单位有关人员共同进行，依照施工图中管线走向、位置进行现场踏勘，明确管道位置、地上构筑物及障碍物如树木、电线杆、桥梁等及其他地下管线情况，制定合理的处理措施和拆迁任务，协调处理好各项事宜。
3.施工图会审
由业主组织专家组，设计、施工、监理单位人员共同参加，对工程进行审议。
审议具体内容如下：

（1）设计资料是否与现行国家的有关方针、政策和规定相一致；
（2）设计资料是否齐全，有无差错或矛盾之处，相关的施工标准、规范是否更新齐全；
（3）设计中的特殊施工方法和措施是否可行，施工中所用的特殊材料的选用以及设备的使用是否存在问题等；
（4）地下与地上管线的特殊施工，如穿越铁路、河流、公路及其他障碍的施工要求、方法以及主要设备和措施是否可行。
二、施工组织设计与施工图预算的编制
施工组织设计是施工单位依据设计图纸、相关技术文件、现场踏勘收集的施工现场的地形、交通、土质、水文等有关资料、工程的工期要求、施工的技术安全、质量成本、施工力量和机具设备等以及编制各种图纸、表格、施工预算与文字说明作为工程实施的技术文件。它是安装施工的组织方案，是指导施工的重要技术经济文件，是施工企业实行科学管理的重要环节。
施工组织设计是在充分研究工程的客观情况和施工的特点的基础上制定的，是施工准备和规划部署全部生产过程，实施先进合理的施工方案和技术组织措施及质量保证，建立正常的施工秩序的必要保证。它对整个施工过程起着平衡和调节的作用，保证工程获得质量好、工期短、投资省的最佳技术经济效益。
(一) 施工组织设计编制的主要依据
1．经批准的扩大初步设计
2．设计图纸和设计的总概（预）算
3．施工说明和质量验收标准
4．可以投入的施工力量（技术、辅助设施、后勤等方面的配置）情况
5．踏勘现场的资料，包括地上构筑物、电线杆及设施、道路交通情况、土质、地下水位情况、现场的生活设施、搭建材料、机具和余土堆放场地许可条件、供水供电条件等
6．可以使用的施工机具，包括自备和外借的情况
7．施工设计图纸及相关技术文件，定额手册等技术资料
8．施工协议、技术协议以及相关执照证件规定的要求
(二) 施工组织设计编制的主要原则
1．合理安排施工顺序和各个环节的衔接，做到调节均衡施工
2．确保工程质量和工期要求
3．保证施工安全，改善劳动条件，加强劳动保护
4．注意施工季节的气候变化，尽量安排在有利于施工的季节
5．遵守有关国家及地方城市建设法规和本工程的相关协议
6．尽量采用先进的施工技术、施工工艺和科学的管理经验
7．尽量采用机械化的作业手段，提高施工的自动化、装配化水平，以降低劳动强度，提高生产施工效率
8．大型工程项目要考虑分段、分期施工，做到边施工边清理，以缩小施工作业面场地，材料、机具堆放要适宜。
(三) 施工组织设计编制的主要内容
1．工程概况
包括工程建设依据、工程规模、投资额及资金的来源、工程特点和涉及的主要问题；工程中各种施工项目的划分说明，管道及设备的敷设、安装位置；各施工项目的主要技术安全、质量、工期要求；工程建设预计可能出现的各类技术问题和困难；工程投产运行的计划说明；对配合施工单位的要求以及对业主的要求等。
2．施工方案
包括施工顺序和施工方法、施工工艺、劳动组织、质量保障体系以及质量、技术和安全措施。
3．施工进度计划的编制

编制施工进度计划应遵循合理组织施工、均衡生产的原则，它是施工组织设计的主要内容之一。具体应包括：对照施工顺序列出各项施工项目；按照各个项目计算工程量、劳动量及机械台班量，确定各分项工程的工作日，并注意各工序的交接、劳动力的调配、机械设备的保养、材料供应等因素进行平衡和调整，以满足规定的总工期的要求。
4．施工平面图的绘制
施工总平面图应根据施工图纸、现场踏勘资料及制定的施工进度进行绘制，注意涉及到的施工设施和施工方位。具体要求：敷设管道的位置应标出其口径、长度、离建筑物的距离；工程各类临时设施的搭建位置应尽量选择在运输方便和靠近施工地点，并考虑敷设管道的延伸需做出迁移准备；临时运输道路、临时供水和供电应根据实际情况选择，并在图纸上注明。
5．劳动力量的配备及施工材料、机具等的需用计划
施工组织者应根据工程的特点选择可靠的能胜任各项施工任务的人员担任。考虑各项任务均可分成准备、高峰、低峰、收尾各个阶段，故劳动力的配备必须根据工程各个阶段的变化而随之增减。
材料供应直接影响到工程的进度，编制供应计划前应检查材料来源是否落实。合理的配备工程所需的机械设备是施工组织的重点。选择合适的机械设备，了解机械性能，做好施工现场的后勤补给，为应付发生的意外，必须配备相应的备用设备。
(四) 施工图的概（预）算
施工图概（预）算是施工单位按照施工图确定的工程量、施工组织设计、定额以及取费标准编制的计算工程费用的一系列文件。它包括建设项目总预算，单项工程综合预算，单位工程预算，其他工程和费用预算等。它是确定工程造价、办理工程付款的依据，是企业实行经济核算、考核成本的依据。
三、涉及工程的各个关系的协调
燃气工程在施工过程中管道的敷设、设备的安装等都会遇到各种障碍物，如地上的建构筑物、树木、绿地、电线杆、河流、桥梁等，地下的动力电缆、通信电缆、给排水管道、热力管道、人防等。它们属于城镇各个不同的部门管理，这些部门都有各自的管理程序。燃气工程施工之前必须主动与相关部门联系，协调处理在施工过程中遇到的各种意外情况，取得审批同意。具体应注意以下几个方面：
1．工程施工之前，应事先通知当地各个部门，这有利于加快协调处理各种情况的速度；
2．土方开挖前应向市政、交通等部门提出申请，审批同意后再开工；
3．根据施工图与现场放线提供的实际资料，确定管线与道路、建构筑物、树木、绿地、电线杆、河流、桥梁等发生矛盾的部位以及燃气管道与其他地下管线交叉、平行的位置、安全距离、数量等。
4．对照施工图，根据标准规范查清地下燃气管道与建构筑物或相邻的管线的水平净距及垂直净距是否符合安全要求。如果不符，则应由设计单位出具设计变更或由业主、设计、监理、施工单位共同研究，提出解决处理方案，并与各主管部门协调。对于在管沟开挖时遇到施工图中未标出的管线、建构筑物和古墓等，发现情况及时向有关部门报告。需要拆迁的项目，要取得各级政府的支持，并与有关单位协商，签订拆迁协议。
5．燃气工程在施工过程中会对城市日常运行带来不便，如商业活动、居民生活以及交通等，也会造成粉尘、噪声污染。为了减少不利因素，做到文明施工，应注意以下几点：燃气管道的施工应采用分段作业，尤其对于一些重要部位，合理部署施工力量，减少管沟开挖后长期暴露的时间；燃气管道敷设在道路以下时，协调交通部门临时改道，对于不准开挖的路段，应改进施工方法或铺设厚钢板使车辆可以安全通过，开挖管沟应尽量避开交通高峰期，注意设护栏、警示灯，确保施工安全；施工时应防止破坏其他地下管线；回填土应夯实，必要时应更换土质，防止路面下陷。
