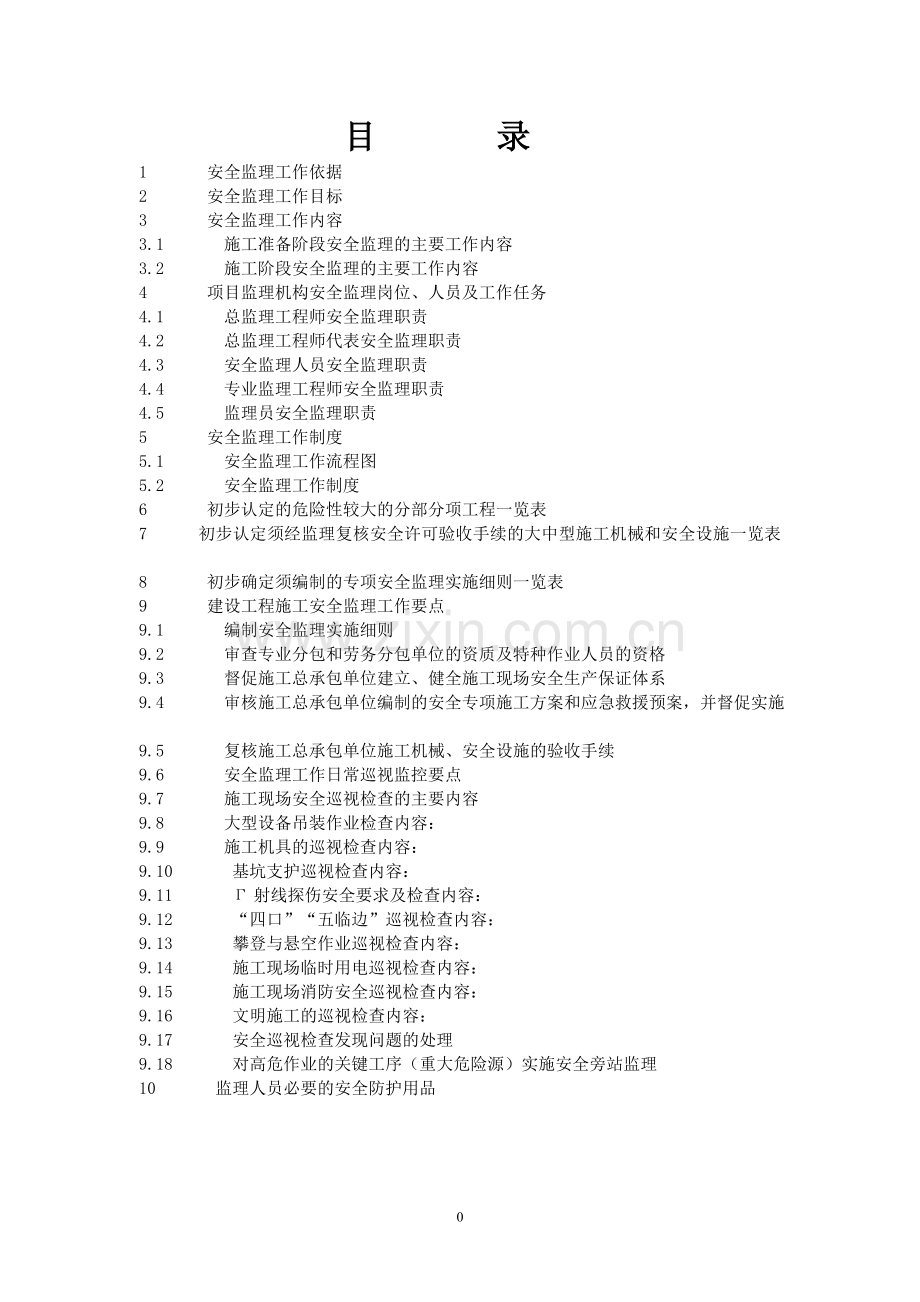

目 录
1 安全监理工作依据
2 安全监理工作目标
3 安全监理工作内容
3.1 施工准备阶段安全监理的主要工作内容
3.2 施工阶段安全监理的主要工作内容
4 项目监理机构安全监理岗位、人员及工作任务
4.1 总监理工程师安全监理职责
4.2 总监理工程师代表安全监理职责
4.3 安全监理人员安全监理职责
4.4 专业监理工程师安全监理职责
4.5 监理员安全监理职责
5 安全监理工作制度
5.1 安全监理工作流程图
5.2 安全监理工作制度
6 初步认定的危险性较大的分部分项工程一览表
7 初步认定须经监理复核安全许可验收手续的大中型施工机械和安全设施一览表
8 初步确定须编制的专项安全监理实施细则一览表
9 建设工程施工安全监理工作要点
9.1 编制安全监理实施细则
9.2 审查专业分包和劳务分包单位的资质及特种作业人员的资格
9.3 督促施工总承包单位建立、健全施工现场安全生产保证体系
9.4 审核施工总承包单位编制的安全专项施工方案和应急救援预案，并督促实施
9.5 复核施工总承包单位施工机械、安全设施的验收手续
9.6 安全监理工作日常巡视监控要点
9.7 施工现场安全巡视检查的主要内容
9.8 大型设备吊装作业检查内容：
9.9 施工机具的巡视检查内容：
9.10 基坑支护巡视检查内容：
9.11 Γ射线探伤安全要求及检查内容：
9.12 “四口”“五临边”巡视检查内容：
9.13 攀登与悬空作业巡视检查内容：
9.14 施工现场临时用电巡视检查内容：
9.15 施工现场消防安全巡视检查内容：
9.16 文明施工的巡视检查内容：
9.17 安全巡视检查发现问题的处理
9.18 对高危作业的关键工序（重大危险源）实施安全旁站监理
10 监理人员必要的安全防护用品
1 安全监理工作依据
1.1 建设工程安全生产管理条例（国务院393号令）
1.2 关于落实建设工程安全生产监理责任的若干意见（建设部248号令）
1.3 建筑工程安全生产监督管理工作导则（建质[2005]184号）
1.4 建筑安全生产监督管理规定（建设部13号令）
1.5 建筑施工企业安全生产许可证管理规定（建设部128号令）
1.6 关于印发《建筑施工企业安全生产管理机构设置及专职安全生产管理人员配备办法》和《危险性较大工程安全专项施工方案编制及专家论证审查办法》的通知(建质[2004]213号)
1.7 关于认真落实建设部颁发的《关于落实建设工程安全生产监理责任的若干意见》的意见
1.8 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001；
1.9 建筑施工高处作业安全技术规范JGJ80-91；
1.10 施工现场临时用电安全技术规范JGJ46-2005；
1.11 陕西省安全技术防范条例陕西省人民代表大会常务委员会公告(第五十三号)
2 安全监理工作目标
2.1 重大事故(机械、伤亡、交通、设备、火灾爆炸)为零
2.2 一般轻伤事故为零
2.3 职业病发病率为零
2.4 一般火灾事故为零
2.5 确保达到市“文明施工工地”和“标准化工地”
3 安全监理工作内容
3.1 施工准备阶段安全监理的主要工作内容
3.1.1 审查施工单位编制的施工组织设计中的安全技术措施和危险性较大的分部分项工程安全专项施工方案是否符合工程建设强制性标准要求。
3.1.2 检查施工单位在工程项目上的安全生产规章制度和安全监管机构的建立、健全及专职安全生产管理人员配备情况，督促施工单位检查各分包单位的安全生产规章制度的建立情况。
3.1.3 审查施工单位资质和安全生产许可证是否合法有效；审查项目经理和专职安全生产管理人员是否具备合法资格，且是否与投标文件相一致。
3.1.4 审核特种作业人员的特种作业操作资格证书是否合法有效。
3.2 施工阶段安全监理的主要工作内容
3.2.1 检查施工总、分包单位现场专职安全生产管理人员的配备是否符合规定；
3.2.2 监督施工单位按照施工组织设计中的安全技术措施和专项施工方案组织施工，及时制止违规施工作业；
3.2.3 检查施工单位的安全生产责任制，安全生产教育培训制度，安全生产规章制度和操作规程，消防安全责任制度，安全生产事故应急救援预案，安全施工技术交底制度以及设备的租赁、安装拆卸、运行维护保养、验收管理制度等。
3.2.4 检查特种作业人员资格。包括电工、焊工、架子工、起重机械工、塔吊司机及指挥、
垂直运输机械操作工、安装拆卸工等特种作业人员的名册、岗位证书和身份证复印件。
3.2.5 定期巡视检查施工过程中的危险性较大工程作业情况；
3.2.6 核查施工现场施工起重机械、整体提升脚手架、模板等自升式架设设施和安全设施的验收手续；
3.2.7 检查施工现场各种安全标志和安全防护措施是否符合强制性标准要求，并检查安全生产费用的使用情况；
3.2.8 督促施工单位进行安全自查工作，并对施工单位自查情况进行抽查，参加建设单位组织的安全生产专项检查。
3.2.9 检查施工单位安全生产保证体系文件。该文件包括：安全生产保证体系程序文件、施工安全各项目管理制度、经济承包责任制；要有明确的安全指标和包括奖惩在内的保证措施、支持性文件、内部安全生产保证体系审核记录，检查施工单位内部安全生产保证体系审核记录；
3.2.10 审查施工单位安全设施，保证安全所需的材料、设备及安全防护用品到位；
3.2.11 强化分包单位安全管理，检查施工总承包单位对分包施工安全管理；
3.2.12 检查施工单位安全技术交底。检查交底审批目录、记录说明。检查总包对分包的进场安全总交底；对作业人员按工种进行安全操作规程交底：施工作业过程中的分部、分项安全技术交底；安全防护设施交接验收记录。检查模板拆除申请表，检查施工单位之间的安全防护设施交接验收记录；
3.2.13 督促和检查施工单位对安全施工的内部检查。检查施工单位安全检查记录表、脚手架搭设验收单、特殊类脚手架搭设验收单、模板支撑系统验收单、井架与龙门架搭设验收单、施工升降机安装验收单、落地操作平台搭设验收单、悬挂式钢平台验收单、施工现场临时用电验收单、接地电阻测验记录、移动手持电动工具定期绝缘电阻测验记录、电工巡视维修工作记录卡、施工机具验收单：并对安全检查进行记录；
3.2.14 检查施工单位事故隐患控制；检查事故隐患控制记录：事故隐患处理表、违章处理登记表、事故月报表；
3.2.15 检查施工单位安全教育和培训；检查安全教育和培训目录及记录说明；新进施工现场的各类施工人员，必须进行安全教育并做好记录；
3.2.16 检查施工单位职工劳动保护教育卡汇总表，提醒施工单位加强对全体施工人员节前后的安全教育并做好记录；抽查施工单位班前安全活动、周讲评记录。
4 项目监理机构安全监理岗位、人员及工作任务
4.1 总监理工程师安全监理职责
4.1.1 贯彻落实本公司的HSE方针和目标，对本项目的安全监理工作全面负责，并确定施工现场具体安全监理人员，明确其工作职责；
4.1.2 督促施工总承包单位建立、健全施工现场安全生产保证体系，成立由项目经理负责的安全生产管理组织；
4.1.3 审查施工单位的安全生产许可证，审查施工组织设计中的安全技术措施或安全专项施工方案，并签署意见；
4.1.4 在主持编写监理规划时，增加安全监理方案，明确安全监理内容、工作程序和制度措施；
4.1.5 审批安全监理实施细则；
4.1.6 检查和督促安全监理人员的工作；
4.1.7 协助安全事故的调查分析，并督促、检查有关事故后的现场整改情况；
4.1.8 组织编写并签发安全监理工作月报、安全监理专题报告；工程暂停令、复工报审表；
4.1.9 参加有关单位组织的施工现场安全检查；
4.1.10 定期审阅安全监理人员的安全监理日记，并签字；
4.1.11 负责处理所监项目中的突发事件，并及时报告公司。
4.2 总监理工程师代表安全监理职责
4.2.1 协助总监理工程师搞好本项目监理机构的安全监理工作，总监不在时全面负责安全监理工作；
4.2.2 督促施工总承包单位建立、健全施工现场安全生产保证体系，成立由项目经理负责的安全生产管理组织；
4.2.3 审查专业分包资质，审查施工组织设计中的安全技术措施或安全专项施工方案；
4.2.4 督促施工总承包单位做好逐级安全交底工作；
4.2.5 督促施工总承包单位进行安全自查，参加有关单位组织的施工现场安全检查；
4.2.6 协助总监检查、督促安全监理人员的工作；
4.2.7 协助安全事故的调查分析，并督促、检查有关事故后的现场整改情况；
4.2.8 组织编写安全监理工作月报，安全监理专题报告；
4.3 安全监理人员安全监理职责
4.3.1 在总监理工程师的领导下，具体实施施工现场日常安全监理工作；
4.3.2 督促施工单位及时上报分包单位资质、三类人员和特种作业人员的资格；
4.3.3 审查施工组织设计中的安全技术措项或专项施工方案，并提出意见；
4.3.4 编写安全监理实施细则；
4.3.5 督促施工总承包单位建立、健全施工现场安全生产保证体系，检查施工单位施工现场专职安全生产管理人员的配置情况；
4.3.6 复核施工承包单位施工机械，脚手架等安全设施的验收手续，并签署意见；
4.3.7 检查施工单位对危险性较大的分部分项工程的施工安全交底及交底记录情况；
4.3.8 在施工过程中，采用巡视或旁站等形式实施现场安全监理（包括安全、防火和文明施工等），负责发出监理工程师通知单（安全），并签字（含回复单）；
4.3.9 督促施工总承包单位进行安全自查，参加施工现场的安全检查；
4.3.10 协助安全事故、火警事故的调查分析，并具体督促、检查有关事故后的现场整改情况；
4.3.11 编写安全监理工作月报、安全监理专题报告；
4.3.12 填写安全监理日记；
4.3.13 收集安全监理资料（包括影像资料），完工后与监理资料一并交公司归档。
4.4 专业监理工程师安全监理职责
4.4.1 负责和协助审查施工组织设计中的专业安全技术措施或专项施工方案中专业安全技术措施是否符合工程建设强制性标准；
4.4.2 参与危险性较大的分部分项工程安全专项施工方案的专业技术审查，并协助、配合安全监理人员进行监督检查；
4.4.3 协助编写安全监理实施细则；
4.4.4 在施工现场巡视、检查时，发现安全违规操作或存安全隐患时，向施工承包单位提出书面整改要求，并向总监理程师（安全监理人员）反映；
4.4.5 协助安全事故所涉及的技术质量问题的调查分析，并检查整改情况；
4.4.6 接受总监（总监代表）的安排，临时代替安全监理人员工作。
4.5 监理员安全监理职责
4.5.1 在施工现场巡视、旁站监理过程中，除对工程质量、工程材料质量实施动态监督外，还应对安全生产进行监督；
4.5.2 当发现有安全生产违规操作时，有责任及时制止；当发现存在安全隐患时，应及时报告安全监理人员和总监理工程师（总监代表）；
4.5.3 接受总监（总监代表）安排，临时代替安全监理人员工作；
4.5.4 负责项目安全监理资料的管理工作。
5 安全监理工作制度
1-1安全事故处理工作流程图
安全事故发生
启动应急计划（应急预案）
采取应急措施，做好记录
编制安全事故处理方案
召开方案预备会
召开方案论证会
是否通过
完善方案
否
是
按批准方案实施
验证
否
是
保存记录
指令恢复施工
按照《安全管理实施办法》处置处理
5 安全监理工作制度
5.1 安全监理人员应根据工程建设的实际情况、施工承包单位编制的施工组织设计、专项安全施工方案、公司作业指导书的规定，在工程开工前编制安全监理实施细则，大型复杂工程项目可按阶段分别编制。监理细则应明确安全监理工作的方法、措施、流程及危险源控制要点，安全监理实施细则由总监理工程师审核并批准，必要时召开专题会议向施工承包单位进行交底；
5.2 在施工安全监理工作中，总监理工程师应及时组织监理人员学习有关规定、规范、标准、监理委托合同和安全监理工作细则等文件；及时传达上级建设主管部门、业主及本公司的有关建设工程安全工作文件和会议精神等，并在项目监理组内部定期学习和交流，同时做好学习记录（每月不得少于1次）；
5.3 总监理工程师应组织安全监理人员和专业监理工程师按有关规定和要求，审查施工承包单位编制的各类安全专项施工方案，并收集与安全施工管理工作相关的“安全管理协议书”和“施工安全总交底记录”，发现与法律、法规和安全施工强制性标准不符之处，应书面要求施工承包单位调整或补充；
5.4 安全监理人员必须填写安全监理日记，记录每天施工现场安全监理工作实施情况、存在问题及交接注意事项（包括现场安全状况、安全巡视旁站情况、安全状况的处理等内容）。日记中涉及书面整改要求的应记录相关文件的存处及编号。项目总监应每周不少于一次进行检查，并签署安全监理日记；
5.5 安全监理工程人员应编制“安全监理工作月报”，由总监理工程师签字，安全监理工作月报应与监理工作月报一并每月上报公司；
5.6 安全监理人员应每天至少一次对施工现场进行安全工作巡视，按施工现场实际情况并对照相关监控要求逐项填写“安全监理工作日常巡视检查记录”。
5.7 对属于“施工安全重大危险源”的部位应实施旁站监理，并做好安全监理旁站记录；
5.8 项目总监应定期组织召开安全监理现场会议（也可与每周工程例会合并召开），会议的主要议程可包括：检查上次会议明确的安全工作执行情况；施工单位人员、施工机具及现场施工安全状况；现场存在的安全问题及整改措施；确定下次会议的时间、地点和内容。对所发现的安全施工隐患，应在会上确定整改措施和责任人员，做好会议纪要；
5.9 对在日常巡视检查过程中发现的安全事故隐患及违反《工程建设施工安全标准强制性条文》规定（即“安全监理工作日常巡视监控要点”中的内容）的情况，安全监理人员应及时向施工承包单位签发“监理工程师通知单”。在施工承包单位按通知单要求定时、定人、定措施整改完毕后，安全监理人员应及时组织验收，并在“监理工程师通知回复单”上签署验收意见；
5.10 出现重大安全事故隐患（指可能直接影响工程质量和人员生命安全的）或未按“监理工程师通知单”的要求限期整改的情况，应由总监理工程师下达工程暂停令，要求施工承包单位立即对指定部位停工整改。工程暂停令应及时抄送建设单位和项目经理部相关负责人，必要时应抄报安监站；
5.11 为加强建设工程施工现场的安全管理工作，总监理工程师应以“监理工作联系单”或“监理备忘录”的形式向工程建设参建各方书面发出建议和意见，以此加强相互间的沟通和协调工作；
5.12 监理项目部应严格执行有关的安全监理工作管理规定，对施工现场发生的安全事故和人员伤亡事故，项目监理组应及时掌握突发事件的信息，在得知安全事故信息后，应在2小时内电话报告公司，并在24小时内书面呈报突发安全事故报告。书面报告应
说明安全事故发生的时间、地点、工程项目名称、建设单位和施工单位、安全事故简要情况（包括造成的伤亡情况和影响、初步估计的经济损失）、安全事故原因的初步分析和责任的初步判断、安全事故发生后所采取的应急措施，影响是否得到控制等。
6 初步认定的危险性较大的分部分项工程一览表
分部分项工程名称 《危险性较大工程安全专项施工方案编制及专家论证审查办法》（建质【2004】第213号） 《关于加强危险性较大的分部分项工程安全管理的意见》 工程部位
1． 开挖深度超过5m（含5m）的基坑,并采用支护结构施工的工程
2．土方开挖工程 ：开挖深度超过5m（含5m）的基坑的土方开挖工程 开挖深度达5m的基坑工程
3．模板工程 水平混凝土构件模板支撑系统。 支撑高度达4m的模板工程。
4．脚手架工程 高度超过24m的落地式钢管脚手架。 搭设高度达30m的落地式脚双排手架。 外脚手架
7 初步认定须经监理复核安全许可验收手续的大中型施工机械和安全设施一览表
序号 名 称 规 格 单位 数量
1 塔吊 台 5
2 龙门吊提升机 台 5
3 钢筋切割机 台 5
4 钢筋弯曲机 台 5
5 电焊机 台 4
6 混凝土搅拌机 台 4
8 初步确定须编制的专项安全监理实施细则一览表
8.1 脚手架安全监理细则
1.编制依据
1.1 施工图纸
1.2 主要规范、规程
1.建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)
2.建筑施工高处作业安全技术规范(JGJ80-91)
3.建筑施工安全检查标准(JGJ59-99)
4.陕西省建筑工程施工安全操作规程
1.3 施工组织设计
1.4 参考手册
2.工程概况 (略)
2.1工程简介
3.施工部署
3.1 安全防护领导小组
安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建"文明现场"、"样板工地"的根本要求。为此项目经理部成立以生产副经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：
组 长： (生产副经理)--负责协调工作
副组长： (技术部长)--技术总部署
(工程部长)--现场施工总指挥
组 员： (技术员)--方案编制、技术交底
(安全员)--现场施工指挥、质量检查
3.2 设计总体思路
结合本工程结构形式、实际施工特点，建筑物四周搭没落地式、全高全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。荷载按装修荷载考虑，要求三层同时作业。根据设计单位提供的顶板承载极限值(活荷载5kN／m2、恒荷载6kN／m2)要进行顶板承载验算，若不满足要求，则须在地下1～2层的相应部位设回撑用的碗扣式钢管脚手架支撑。
脚手架搭设采用双排双立杆。立杆距结构外沿0.35m，排距(横距)为1.1m、立杆距为1.55m，大横杆步距为1.80m。
4.构造要求及技术措施
4 扣件式钢管脚手架的构造要求及技术措施
4.1地基处理
脚手架基础回填土采用2∶8灰土分层夯实，密实度采用环刀取样进行试验，表面用C10混凝土进行硬化，厚度为100mm。四周外脚手架以硬化的回填土作为基础，所有的基础必须平整。基础上、底座下设置垫板，其厚度不小于50mm，布设必须平稳，不得悬空。并在四周距脚手架外立杆50cm处设一浅排水沟。
4.2 立杆
全楼脚手架采用双排双立杆，立杆顶端高出女儿墙上皮1m，高出檐口上皮1.5m。双立杆应采用双管底座。
立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立往接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不宜大于步距的1/3。
4.3 大横杆
大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨、不小于6m，同一步大横杆四周要交圈。
大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。
4.4 小横杆
每一立杆与大横杆相交处(即主节点)，都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间在等间距设置增设1～2根小横杆，其最大间距不大于75cm。
小横杆伸出外排大横杆边缘距离不小于10cm；伸出里排大横杆距结构外边缘15cm，且长度不大于44cm。上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置，见附图012所示。
4.5 纵、横向扫地杆
纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。北侧裙房顶板存在较大高差，则将高处的纵向扫地杆向低处延长两跨与立柱固定。靠边坡的立柱轴线到边坡的距离不小于50cm，并对此立杆采取双向斜拉加固措施。
4.6 剪刀撑
本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。双立扦部位采用双杆通长剪刀撑，单立杆部位则采用单杆通长剪刀撑。
剪刀撑宽度不应小于4跨，且不应小于6m，设置一道，斜杆与地面的夹角在45°～60°之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣结点。所有固定点距主节点距离不大于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。
剪刀撑的杆件连接采用搭接，其搭接长度≥100cm，并用不少于2个旋转扣件固定，瑞部扣件盖板的边缘至杆端的距离≥10cm。
横向斜撑搭设在主楼脚手架部位，在同节内、由底至顶层呈"之"字型、在里、外排立柱之间上下连续布置，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。除拐角处设横向斜撑外，中间应每隔6跨设置一道。
4.7 脚手板
脚手板采用松木、厚5cm、宽35～45cm、长度不少于3.5m。在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过两层。首层满铺一层脚手板，以上每隔六层也要满铺一层脚手板。并设置安全网及防护栏杆。
脚手板设置在三根横向水平杆上，并在两端8cm处用直径1.2mm的镀锌铁丝箍绕2～3圈固定。当脚手板长度小于2m时，可采用两根小横杆，并将板两端与其可靠固定，以防倾翻。
脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离均不大于15cm。靠墙一侧的脚手板离墙的距离120-150mm。拐角处两个方向的脚手板应重叠放置，避免出现探头及空挡现象。
4.8 连墙件
连墙件采用刚性连接，垂直间距为3.60m、水平间距为4.05m。连墙杆用φ48×3.5的钢管，它与脚手架、建筑物的连接采用直角扣件。
在结构每一外框架柱处设一组双杆箍柱式拉杆与框架柱拉结。在顶板上两框架校问中点处，距结构外皮1.5m处预埋HRB335钢筋(加工尺寸与悬挑架预埋件相同)，用φ48×3.5的钢管与脚手架可靠拉结。14层以上没有框架柱的地方则以圆柱代替，同时在两圆柱中间增设一道上述拉结。在脚手架的转角处，于框架柱上双向设置上述箍柱式拉杆。在建筑物的首层设置两道连墙件。
连墙件横竖向顺序排列、均匀布置、与架体和结构立面垂直，并尽量靠近主节点(距主节点的距离不大于30cm)。连墙杆伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用。
4.9 防护设施
脚手架要满挂全封闭式的密目安全网。密目网采用1.8×6.0m的规格，用网绳绑扎在架体里侧。作业层网应高于平台1.2m，并在作业层下步架处设一道水平兜网。在架内高度3.6m处设首层平网，往上每隔五步距设隔层平网，施工层应设随层网。
作业层脚手架立杆于0.6m及1.2m处设有两道防护栏杆，底部侧面设18cm高的挡脚板。
4.10 脚手架出入口的构造
该出入口设在⑨轴～⑩轴之间，挑空两根立杆、跨越三步三跨，大小为4.5m×5.4m(宽×高)。出入口处再搭设6.0m×4.5m×6.0m(长×宽×高)的防护棚，上铺50mm厚的双层脚手板。
在出入口两侧的内、外排单立杆处分别增设一根辅立杆，并高于门洞口1～2步，立柱用短管斜撑相互联系。上方悬空立柱处增加两根斜杆，斜杆与各主节点相交处用扣件固定。洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬空处的整体性。门洞两侧分别增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在15cm内。当斜腹杆在1跨内跨越2个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上；斜腹杆宜采用通长杆件，必须接长时用对接扣件连接。
5.安全防护措施
5.1 结构临边防护措施
在结构四周边线内50cm处设置全封闭式护身栏，使用材料均采用φ8×3.5钢管。其高度不低于1.2m、立杆间距不大于2.5m、竖向每隔0.6m设一道通长大横杆、每隔一根立杆设一道三脚架。
沿钢管长度方向刷红白间隔的油漆、挂醒目标志牌；护身栏杆四周满挂密目安全网、白天设警示牌、夜间设红色标志灯；临边四周1m范围内不准堆料、停放机具。
5.2 楼梯间防护措施
楼梯的侧边利用脚手架做安全防护，架子立管从梯井内搭设，侧边沿楼梯坡度方向做一道1.2m高的护身栏，侧边底部设18cm高的挡脚板。
5.3 防雷避电措施
采用避雷针与大横杆连通、接地线与整幢建筑物楼层内避雷系统连成一体的措施。
避雷针共设置4根避雷针，避雷针采用φ12镀锌钢筋制作，高度不小于1m，设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成避雷网络。
接地线采用40×4的镀锌扁钢，将立杆与整幢建筑物楼层内避雷系统连成一体。接地线的连接应保证接触牢靠，与立杆连接时应用2道螺栓卡箍连接，螺丝加弹簧垫圈以防松动并保证接触面不小于10mm2，并将表面油漆及氧化层清除，露出金属光泽并涂以中性凡士林。
接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置1个，位置不
得选在人们经常走到的地方以避免跨步电压的危害，防止接地线道机械伤害。两者的连接采用焊接，焊接长度应大于2倍的扁钢宽度。焊完后再用接地电阻测试仪测定电阻，要求冲击电阻不大于10Ω。同时应注意检查与其它金属物或埋地电缆之间的安全距离(一般不小于3m)以免发生击穿事故。
6.脚手架的措设及拆除施工工艺
6.1 落地式钢管脚手架搭设施工工艺.
落地脚手架搭设的工艺流程为：场地平整、夯实→基础承载实验、材料配备→定位设置通长脚手板、钢底座→纵向扫地杆→立杆→横向扫地杆→小模杆→大横杆(搁栅)→剪刀撑→连墙杆→铺脚手板→扎防护栏杆→扎安全网→……。
定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并作好标记。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板、底座应准确地放在定位线上，垫板必须铺放平稳，不得悬空；双管立柱应采用双管底座，底座下垫枕木，并垂直于墙面设置。
在搭设首届脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。
双排架宜先立里排立杆，后立外排立杆。每排立扦宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。
其余组件的搭设要求参见构造要求。
6.2 脚手架的拆除施工工艺
拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等(一般的拆除顺序为安全网→栏杆→脚手板→剪刀撑→小横杆→大横杆→立杆)。
不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。
拆除后架体的稳定性不被破坏，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。
当脚手架拆至下部最后一根长钢管的高度(约6.5m)时，应先在适当位置搭临时抛撑
加固，后拆连墙件。
7.1 脚手架搭设的允许偏差和检验方法
项次 项目 技术要求 允许偏差△ 示意图 检查方法与工具
(mm)
1 地基 表面 坚实平整
基础 排水 不积水
垫板 不晃动 观察
底座 不滑动
不沉降 -10
最后验收垂直度 ± 100
搭设中检查 图略(详见 用
偏差的高度(m) JGJ130- 经
H=2 ±7 2001(2002 纬
2 H=10 ±20 版)41-42 仪
H=20 ±40 表8.2.4
H=30 ±60
H=40 ±80
H=50 ±100
3 间距 步距 ±20 钢板尺
纵距 ±50
横距 ±20
4 纵向 一根杆
水平 的两端 ±20 同上
杆高 水平仪或水平尺
差 同跨内
两根纵 ±10 同上
向水平
杆高差
5 小横杆外伸长度 外伸500mm -50 钢板尺
7.2扣件拧紧抽样检查数目及质量判定标准
项次 检查项目 安装扣件数量 抽检数量 允许的不
