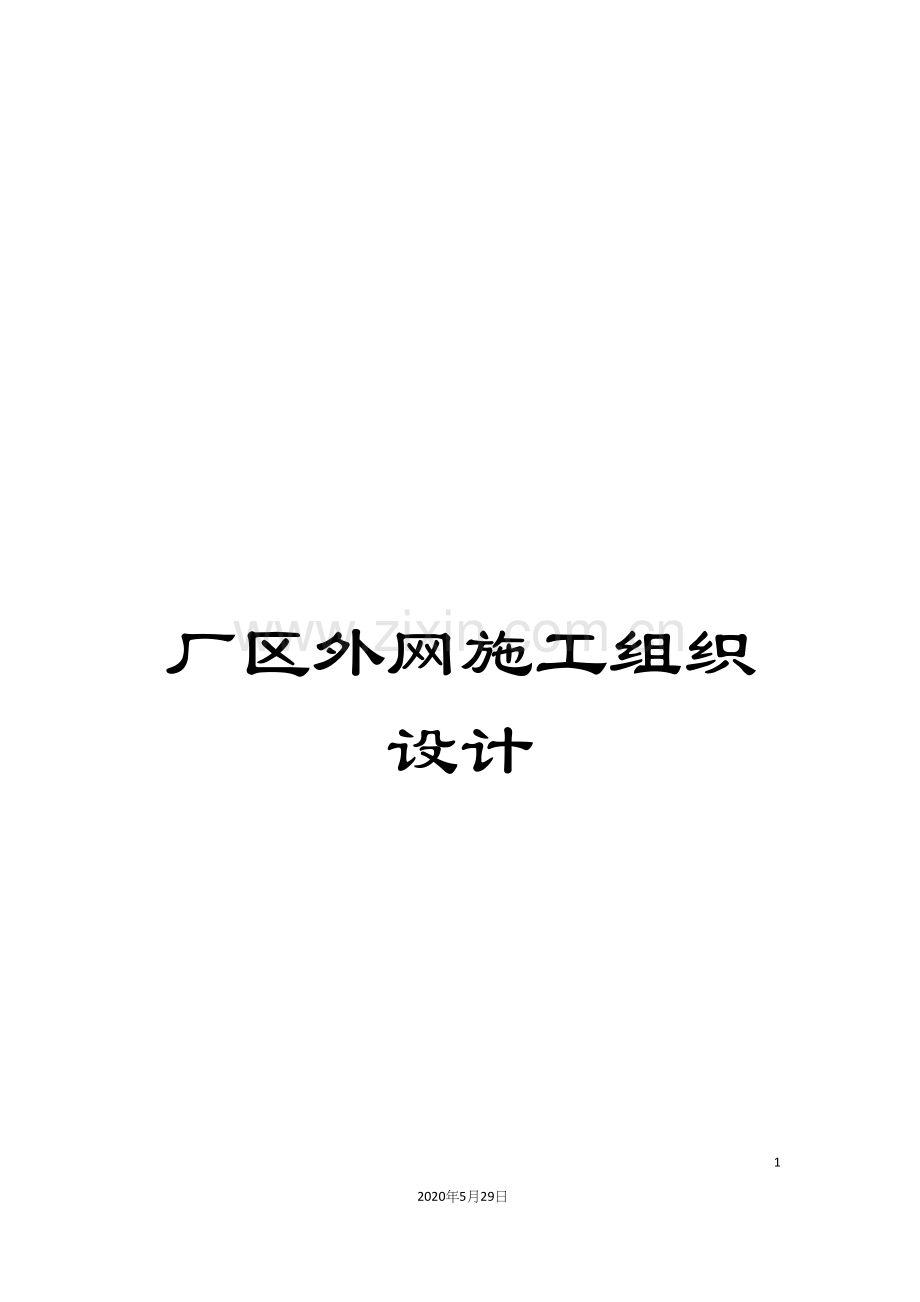

厂区外网施工组织设计.docx

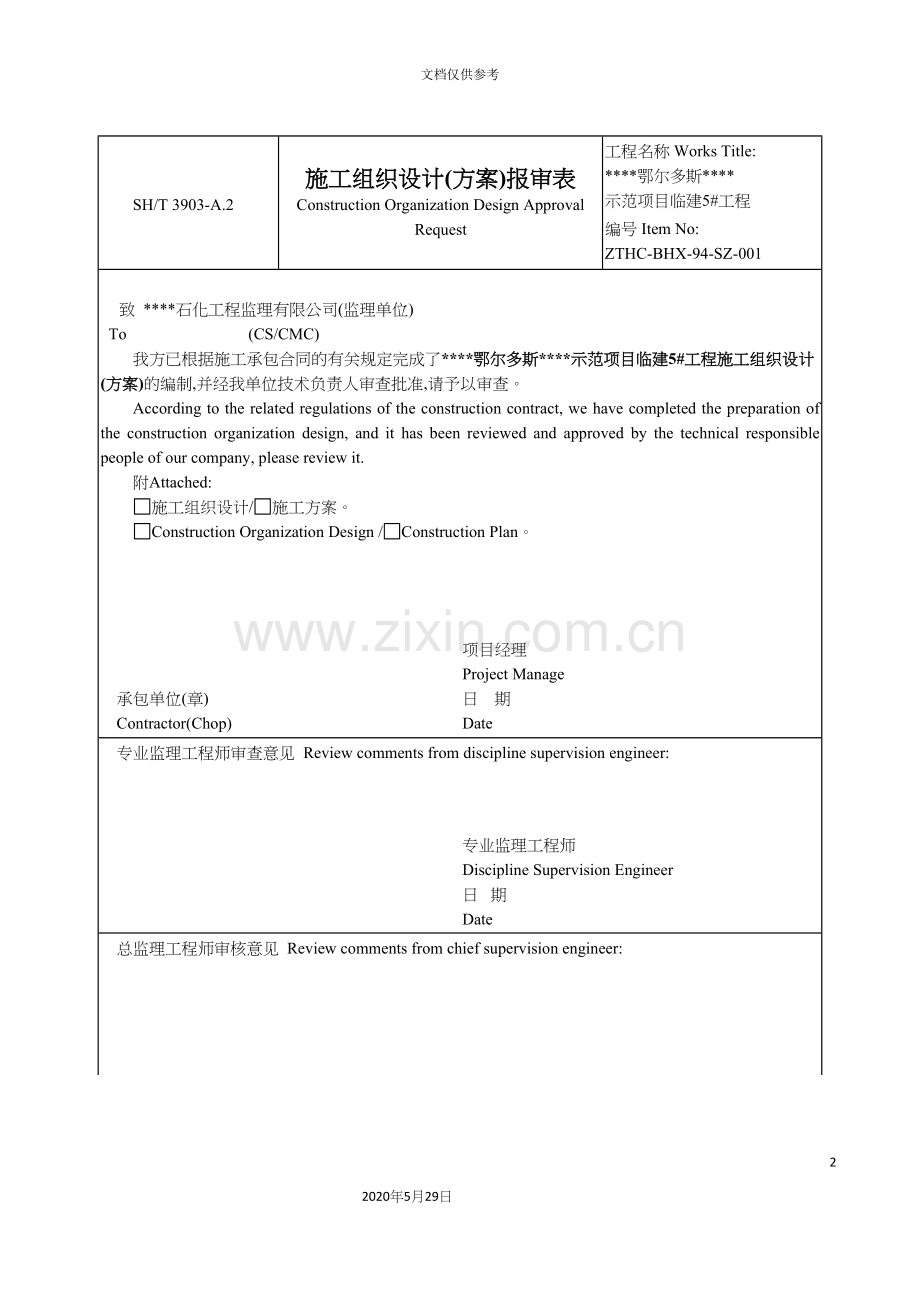

厂区外网施工组织设计1252020年5月29日文档仅供参考SH/T 3903-A.2施工组织设计(方案)报审表Construction Organization Design Approval Request工程名称 Works Title:*鄂尔多斯*示范项目临建5#工程编号 Item No:ZTHC-BHX-94-SZ-001 致 *石化工程监理有限公司(监理单位) To (CS/CMC)我方已根据施工承包合同的有关规定完成了*鄂尔多斯*示范项目临建5#工程施工组织设计(方案)的编制,并经我单位技术负责人审查批准,请予以审查。According to the related regulations of the construction contract, we have completed the preparation of the construction organization design, and it has been reviewed and approved by the technical responsible people of our company, please review it.附Attached:施工组织设计/施工方案。Construction Organization Design /Construction Plan。承包单位(章)Contractor(Chop)项目经理Project Manage 日 期Date 专业监理工程师审查意见 Review comments from discipline supervision engineer:专业监理工程师Discipline Supervision Engineer 日 期Date 总监理工程师审核意见 Review comments from chief supervision engineer:项目监理机构CS/CMC 总监理工程师Chief Supervision Engineer 日 期Date 审 批 表建设单位*能源有限责任公司工程名称*鄂尔多斯*示范项目临建5#工程监理单位*石化工程监理有限公司施工组织设计(方案)名称施工组织设计施工单位*建设有限公司日期 9月22日施审工核单意位见企业技术部门专业技术人员(盖章) 年 月 日监审理核单意位见专业监理工程师签字 年 月 日审批意见企业技术负责人 签字年 月 日总监理工程师签字(盖章)年 月 日建设单位意见项目负责人签字(盖章)年 月 日*鄂尔多斯*示范项目临建5#工程施工组织设计编制: 审核: 审批: *建设有限公司 9月目 录一、编制依据1二、工程概述2(一)工程概况2(二)主要分部分项工程概况2三、工程管理目标4四、项目部施工管理和机构设置6五、工程准备工作8六、各分项工程的施工方法及技术措施10(一)施工测量方法及技术措施10(二)排水工程施工方法及技术措施12(三)道路工程施工方法及技术措施18(四)给水工程施工施工方法及技术措施26(五)电气工程施工施工方法及技术措施32(六)采暖工程施工方法及技术措施41(七)锅炉房、消防泵房、深井泵房、水泵房主体施工方法及技术措施50七、工程质量保证措施56八、工程进度保证措施63九、文明施工及环境保护措施66(一)标化管理体系66(二)文明施工措施66(三)环境保护措施68十、项目部安全管理体系及主要安全保证措施71(一)安全生产目标71(二)安全管理体系71(三)工作危害分析(JHA)74(四)各主要环节主要安全保证措施82十一、季节性施工技术措施88(一)冬季施工措施88(二)夏季高温施工措施89(三)雷雨季节安全施工措施90十二、降低工程成本措施91十三、作业人员及施工机具配置92十四、工程竣工档案资料95十五、施工临时平面布置图96十六、施工进度计划97一、编制依据(一) 依据GB 50300- (二) GB50168- (三) GB50169- (四) GB50259- (五) GB50303- (六) GB50150- (七) JGJ46- (八) GJJ4491(九) JTJ03395(十) JTJ034 (十一) CJJ190(十二) GB/T28001 职业健康安全管理体系、规范(十三) GB/T24001 环境管理体系、规范(十四) GB/T50326 (十五) GB50211- ;(十六) JB/T10094- ;(十七) GBJ204- ;(十八) GB50242- ;(十九) GB50016- ;(二十) JGJ/T 104- ;(二十一) GB50273- ;(二十二) 施工图纸和招标文件(二十三) 依据国家现行各专业施工验收规范及技术操作规程和质量评定标准。(二十四) 依据施工现场的实际地况、地貌和周边的环境。(二十五) 依据施工单位已有的施工经验。二、工程概述(一) 工程概况本工程建设地点位于内蒙古鄂尔多斯乌审旗图克镇工业项目区,是*鄂尔多斯*示范项目的配套临时设施工工程。工程内容包括室外给排水管网、电气外网、采暖外网、区内道路、锅炉房、水泵房及消防水池等。在工程竣工后为鄂尔多斯*示范项目服务。本工程计划工期 9月1日开工, 10月30日交工,总工期14个月(二) 主要分部分项工程概况1、 道路工程本工程中的道路均为临时性道路,分为5米宽、6米宽和9米宽道路三种,9米宽大部分路段考虑上重车,5米及6米宽道路均不考虑上重车,为轻型道路。5米宽道路共532米,6为宽道路共3538.7米,9米宽道路共3046.88米。5米宽道路及6米宽道路作法相同,9米宽道路考虑上重车,作法不同,但都镶有混凝土路牙石。5米、6米宽道路做法9米宽道路做法（1） C25砼面层厚度120mm,分块现制,震捣密实,随打随抹平,每块路面长度不大于6m,留缝15用沥青砂填实或涂沥青松木条板嵌缩缝。（2） 200厚石灰粉煤灰砾石(配比10:20:70),压实系数0.93。（3） 路基下场地土采用重型压路机洒水碾压两遍,压实系数0.90。（1） 220mm厚C25砼路面板,分块现制,震捣密实,随打随抹平。（2） 200厚石灰粉煤灰砾石(配比10:20:70)12%石灰土,压实系数0.95（3） 200厚12%石灰土,石灰等级不宜低于三级。路基面以下0.80m范围内填土,采用重型压路机洒水碾压,（4） 路基面以下0.80m范围内填土,采用重型压路机洒水碾压, 压实系数不应小于0.93。2、 本工程给水管线均为开槽埋管施工。给水管管径分别为DE225,总长约4330米、DE200,总长约40米、DE160,总长约1352米、DE110、,总长约280米、DN90,总长约1595米。均采用钢丝骨架塑料聚乙烯复合管热熔连接,级别为S4系列,PN=1.25MPa。取水口为业主提供的深水井,经过水泵房、生活及消防水池(500m3)提供生活给水及消防用水,供水压力为0.3Mpa。3、 本工程排水管线均为开槽埋管施工。排水管采用高密度聚乙烯(HDPE)双壁波纹管,胶圈接口。管径有DE600,总长约687米。DE500,总长约1168米, DE400,总长约1728米。DE300,总长约2071米,级别为S1型。配套污水检查井共有274个。管道基础采用90砂砾垫层基础。4、 本工程采暖外网工程主要为临建内的办公区及生活区提供采暖服务,运行热媒供回水温度为95/70C热水,经过一区及二区的配套的两个锅炉房提供热能,每个锅炉房均为两台燃煤热水锅炉。管道为开槽直埋敷设,采用氰聚塑保温直埋管,保温层厚度:2196以下为50mm,约有5723米,2738以上60mm,约有2822米,均为无缝钢管,工作压力为1.0MPa,配套的检查井共8个。管道补偿采用内压直埋式波纹补偿器,PN1.0MPa,波数10。 5、 电气外网工程本工程用电设备为三级负荷,连接区内的办公区、工厂管理区、业主宿舍区、锅炉房、深井泵房、水泵房。在办公区设置一座800KVA预装变电站为办公区提供电源;在工厂管理服务区设置一座800KVA预装变电站为工厂管理服务区及其东侧预留用地提供施工电源;在业主宿舍区设置一座2800KVA预装变电站为业主宿舍区,一区锅炉房、深井泵房及宿舍区西侧预留用地提供施工电源;在二区锅炉房位置设置一座630KVA预装变电站为二区锅炉房、深井泵房、水泵房提供电源,共四座箱变。10KV电源经架空线引自临建区西侧的装置区。电缆均开槽直埋敷设,开沟敷设电缆总长约18362米,埋深1.2米,全长覆盖宽度不小于电缆两侧各50mm的混凝土保护板埋设。三、工程管理目标质量目标包括产品目标和管理目标。质量目标是全体参与工程项目建设人员的努力方向和奋斗结果,是整个工程创优活动的开始,它促进施工管理向高层次,质量向新台阶,工期向高速度,效益向高水平,管理向高标准化发展,结合工程具体情况和特点,现将质量目标进行如下分解,落实到人,指标突出,责任明确,各负其责,互相协助,充分发挥各管理人员的职能作用,以提高我们的整体管理水平。工程管理目标序号目标名称目 标 与 指 标分解与量化要求责任人1工期目标总工期为14个月, 争取提前1个月完成工程任务。分阶段控制,按计划实施。经理、副经理2服务目标为顾客提供全方位服务;顾客满意程度达95以上。按季度测量调查,不断提高服务质量。经理总工长3质量目标单位工程一次验收合格率100;分项工程合格率100 ;分部工程合格率100。按工程实际进行目标分解并形成文件,量化到人。技术负责人4回访率回访率100 。按计划回访;推迟或提前控制在10天内。经理5合同兑现率合同兑现率100。按计划每季度综合检查一次。经理6环境目标有效控制噪声源、光源及扬尘;废弃物分类收集堆放,统一处理,防止遗洒,每天洒水,现场清洁,不扰民;纸张双面打印,防止墨水、碳粉等遗洒。制定措施、方案,每月综合检查一次。经理副经理各科室8安全目标杜绝重大伤亡事故,轻伤率控制在2以下;施工过程中无火灾、无中毒、无坍塌、无物体坠落、无机械安全事故。制定安全施工方案,并结合有关标准每月综合检查一次。安全员9机械目标机械设备完好率98%,使用率95%,无重大机械、责任、安全事故。专人维修保养,每月综合检查一次。工程科14危险品控制有毒有害物、化学危险品、易燃易爆物等分类设专门库房存放,专人负责。按月、按季度检查,做好领用发放记录。材料科长/员15消防目标确保消防安全,无火灾事故发生。严格检查、管理,成立义务消防小组。副经理安全员四、项目部施工管理和机构设置(一) 为了保证本工程按期保质保量完成施工任务,项目部将组成三个施工组,即给排水施工组、电气施工组、土建施工组。项目经理部组织管理机构图项目经理技术负责人计划部工程部质检部安全部材料部综合办公室土建班组给排水班组电气外网班组项目副经理(二) 项目部主要管理人员职能表岗 位姓 名主 要 职 责项目经理王树平全面负责日常施工生产工作执行经理徐明昌全面负责现场施工现场工作安排项目副经理张文喜负责该工程质量、生产、安全文明施工技术负责人姚国峰负责现场工程技术质量管理的协调工作设备工程师王锡军负责各种设备安装土建工程师赵忠文负责砼、钢筋、模板、钢结构工程电气工程师李国军负责现场电网施工质量检查员金东波负责质量检查、验收施工员黄彦超负责给排水施工测量员于长清负责现场各专业的测量放线资料员胡平波负责现场各种资料的形成库管员张文发负责现场仓库管理计量员姜玉生负责周、月工程量计量五、工程准备工作(一) 工前准备1. 组织部分管理人员和劳动力按需分批进场,进行施工及生活用房搭建,组织施工场地清理等前期工作,并进行施工现场总平面布置。2. 安排施工用各种机具设备,分批调度进场,根据平面布置就位,并接通或调整施工用水、用电。3. 办妥各项有关施工证件手续,执行国家和当地有关规定条例办法,做到有准备开工,按规范施工。4. 计划主材来源,对各种材料、半成品等征得发包方同意后,进行订货供料合同和手续,并按施工进度计划提前进料供货,按指定地点堆放或进仓入库。5. 技术准备(二) 技术资料准备在开工前及时收集和编制各种技术资料,包括工程地质资料、建筑红线图、建筑许可证、施工图、施工组织设计和预算、材料工本分析或成本分析等前期准备工作。1. 施工技术准备自进场之日起立即着手技术准备,一方面使有关人员仔细阅读施工图纸,了解设计意图及相关细节;另一方面开展钢筋翻样、管线、电线电缆计算、混凝土级配试验、图纸会审、技术交底等技术准备工作,同时根据施工需要编制更为详细的施工作业指导书,从而使工程一开始就受控于规范的技术管理,进而确保工程质量。2. 物资准备材料构(配)件、制品、机具和设备是保证施工顺利进行的物资基础,这些物资的准备工作必须在开工前完成,根据各种物资的需用量计划,落实货源,提前订货,安排运输和储备,使能满足连续施工的需要。3. 劳动组织准备建立工程项目的领导机构,设立现场项目部,配齐管理人员,调集优秀施工班组队伍进场,进行施工组织设计(深化)及技术交底,并建立健全各项管理制度。4. 现场交接准备派出有关人员进驻施工现场,进行现场交接的准备,其重点是对各控制点、控制线、标高等进行复核,对当前的施工现场进行部署,以便整个现场能符合我公司的布置原则及要求,这些工作在开工前全部完成。5. 混凝土及砂浆生产来源落实针对本工程所用不同强度等级的砼,完成砼总量及各分部分项工程所需方量,联系搅拌站,确定混凝土的生产、运输、浇筑等细部工作,本工程的混凝土来源来源装置区内的搅拌站。对于本工程中的砂浆则提前进行材料的送检与试配,确定配合比,以方便在使用时能及时进行生产。6. 测量放样1) 控制进场交桩后,根据业主提供的工程中心线进行复测。放出管线及、道路中桩后,上报监理请其复验、批准,同时填写测量复核记录。2) 水准点控制 根据业主提供的场内水准点,用水准仪将水准点引至自己设的临时水准点上,并进行往返闭合,闭合精度需符合国家现行有关规范中的要求。7. 现场准备1) 做好水电接入及文明施工准备,及时组织人员和机具设备、原材料、成品、半成品进场。2) 做好现场临时设施的搭建,施工便道的铺设。3) 做好与周边其它施工单位的协调工作。六、各分项工程的施工方法及技术措施(一)施工测量方法及技术措施1. 建立测量控制系统本工程施工测量控制系统主要分为平面测量控制、标高测量控制二大类型。其中平面测量控制采用全站仪TPC、DJ2 经纬仪配合控制轴线和形心位置,并用全站仪与经纬仪分角和钢尺丈量的方法与极坐标法进行平面定位放样;标高测量控制采用水准仪控制起始放坡点的高程。测量施工主要使用全站仪TPC、DJ2 光学经纬仪及DS2 水准仪(自动安平)。2. 定位测量（1） 定位依据由勘测部门提供的水准坐标点和施工总平面图等有关资料。（2） 定位程序定位程序为:资料审核内业核算外业校测定位测放定位自检定位验线。（3） 定位方法和要点根据现场实际情况选用角度交会法,先测校城市水准标点。经内业计算,外业实测,坐标引进和高程引进,在现场内设置轴线控制桩和高程控制桩。控制桩点应按规范埋没,并要妥善保护管理。定位成果及时申报监理批准。（4） 轴线控制根据道路平面特点测设各平面控制轴线,建立轴线控制网。3. 测量工作程序（1） 根据监理工程师提供的测量资料,进行实地复核,并将复核的结果报监理工程师审核。（2） 根据复核的测量成果,按工程施工的需要,扩大布置测量控制网,经复核准确无误后,报监理工程批准,加以妥善保护。（3） 根据扩大布置的测量控制网(点)进行工程的施工放样,放样前画施工放样图,内业经校核无误后进行实地放样,原始资料存档备查。（4） 施工进场后,对原始地形断面进行测量并画出断面图,以便进行工程施工及工程量结算等。同时测量出建筑物特征点及轴线,并作出标记,用以指导工程施工。4. 测量质量保证（1） 指导思想施工测量是工程中的一个重要组成部分,是对工程几何尺寸进行控制的手段,要求测量人员工作责任心强。首先要熟悉图纸,参加技术交底,对图纸进行审核,如发现疑点,及时向监理工程师澄清。测量放样前必须按图纸和设计修改通知进行,事先准备放样数据和放样草图,建立健全严格的检查制度,每次的测量成果有两人以上校核和检查无误后,才能将测量成果移交给施工技术人员。所有仪器设备进行定期检测,制定仪器使用和保养制度。施工测量施工放样按及相关程序文件执行。（2） 做到”勤”、”精”、”复”勤”,即勤测,每一道工序开始时都施测,认为必要时可重测或加密施测。”精”,施测要精确,技术要熟练,设计和规范的要求要精通,施测的方法要先进,措施要可靠。（3） ”复”,即所有施工测量工作必须做到有放必复,分别由专人负责,并应对测量标示定期进行复测,测量内业工作应有专人进行校核,确保测量准确无误。（4） 所有外业测量资料,都应用墨水笔登记,测量完成后,需经监理工程师复核并签字认可。5. 测量人员组织测量放样,是工程施工质量达到预期效果的重要环节,为此,工地成立专门测量小组,由具有理论与实际经验的测量工程师担任组长,并配备1名有实际经验的测量员及两名施工员,在整个施工过程中,充分发挥测量工作的先锋作用。6. 测量仪器配备序号仪器名称型号数量备注1全站仪TPC1 台自有2水准仪DS22 台自有3经纬仪DJ21台自有4钢卷尺50 米5 把自有5钢卷尺5 米10 把自有6线锤1 公斤2个自有7塔尺5 米2 把自有(二)排水工程施工方法及技术措施1. 施工准备在管道工程施工之前,积极配合业主单位做好对用地范围内的房屋、菜地、树木等的拆迁工作。管道施工应遵循按先深后浅,由下游向上游的原则进行。其施工程序如下:测量放样沟槽开挖管道基础安管闭水试验回埴夯实2. 测量放样1) 开槽平面放样根据管道轴线控制桩和沟槽宽度用经纬仪、钢卷尺放出沟槽开挖边线,根据本工程埋管管径尺寸和深度,按设计要求定出沟槽底部宽度。2) 管道标高用高程样板测定,龙门板用刚度好、不变形木材制作设置在稳定部位,每节管段二头窨井和中间部位处各设三块样板并能通视,在样板上定出管道中心线;窨井两侧管道管径不同,坡度不同时应分别按设计要求放测样板。3) 高程样板用红白漆作标志,样尺高度取整数,高程样板必须经技术部门复核后方可作用,在挖底层土,做基础、排管等分项工序过程中均须复核,发现偏差及时纠正。4) 对已布控制网,分别在管线每施工段的起点、转折点、终点处定出管线中线控制点。5) 在管线中线两侧避开沟槽,每隔10m 放设一标高控制桩。6) 经常对已放控制桩进行复验,确保万无一失。7) 严格执行三级复验制度,及时收集原始数据,切实做好复核工作。8) 加强对已测量标志的保护工作,做到标志准确、齐全、无施工误操作。3. 沟槽土方开挖1) 定位放样沟槽边线挖梯形槽土方沟槽土方开挖。2) 沟槽土方采用人工配合机械开挖。根据本地的土质情况,当沟槽挖深小于1.0m 采用直槽开挖,挖深小3m 的沟槽采用放坡(坡度系数为0.75)开挖。3) 挖土方法采用反铲挖掘机挖土方,局部配备人工开挖,挖土时严格控制标高,防止超挖和扰动基底面土层,最后20cm 由人工挖除,修整槽底,边挖边修,并立即进行基础施工。4) 因本工程地下水位较高,开挖过程中可能会出现地下下渗出的情况,应及时排水,以防泡槽。或在沟槽底设排水沟,以防沟槽底部泡水给施工带来不便。4. 管材选用本工程的污水管道采用明挖施工,管材选用HDPE双壁波纹管,胶圈接口,环刚度4KN/m2。HDPE管安装前应进行管材外观质量的检查,要求如下:管材的颜色应一致、无色泽不均及分解变色现象;管材的内外壁应光滑、平整、无汽泡、无裂口、无明显痕迹和凹陷;管材端面应平整,并垂直于轴线;管材不得有异向弯曲,直线度公差应小于3;管材应完整无损、浇口、溢边应修平整,内外表面光滑、无明显裂纹。经外观质量检查不合格者不得使用。5. 管道基础管道基础采用90砂砾垫层基础。基底可铺一层厚度为0.1m的粗砂基础;槽底处在地下水位以下时,铺垫厚度不小于0.2m的砂砾基础,开挖沟槽应严格控制基底高程,不得扰动基底原状土层。如遇局部超挖或发生扰动,不得回填泥土,换填最大粒径小于40mm的碎石,并整平夯实。6. 管道铺设1） 垫层验收合格后,达到一定程度即可安装。成品管运至施工现场,严格按产品标准进行逐节检验,不符合标准不得使用。施工时,复核好高程样板的中心位置与标高。排管自下游排向上游。铺管时,用人工安排放置,调整管节的标高和轴线,使管子平顺相接。7. PE管材的接口处理方法1） 管道接头应采用弹性密封橡胶圈连接的承插式接口,橡胶圈接口应遵守下列规定:（1） 接口前,应先检查橡胶圈是否配套完好,确认橡胶圈安放位置及插口的插入深度。（2） 接口时,先将承口的内壁清理干净,并在承口内壁及插口橡胶圈上涂润滑剂,然后将承插口端面的中心轴线对齐。2） 接口方法应按下述程序进行:DN400及其以下管道,先由一人用棉纱绳吊住被安装管道的插口,另一人用长撬棒斜插入基础,并抵住该管端部中心位置的横挡板,然后用力将该管缓缓插入待安装管道的承口至预定位置;DN400以上管道可用两台手扳葫芦将管节拉动就位。接口合拢时,管节两侧的手扳葫芦应同步拉动,使橡胶密封圈正确就位,不扭曲、不脱落。 8. 检查井与管道的连接1） 管材与检查井相连,采用中介层法。即在管材与井壁相连接部位的外表面预先用聚氯乙烯粘接剂、粗砂做成中介层,然后用水泥砂浆砌入井壁内。2） 做中介层时,先用毛刷将管壁清理干净,然后均匀地涂刷一层聚氯乙烯粘接剂,紧接着在上面甩撒一层干燥的粗砂,固化1020min,即形成表面粗糙的中介层。中介层的长度视管道砌入检查井内的长度而定,一般可采用0.24m。3） 本工程地下水位较高,检查井与管道的连接,宜采用长0.8米的短管与检查井连接,然后再与整根管连接。砖砌或砼浇制部分设止水圈,管件与检查井相结合的表面砂浆应饱满,以防结合处渗水。4） 止水圈可由管材生产工厂配套加工生产,止水圈的材料和管材的材料相同,经过高温熔接的方法将它和管材融合成一体,它的位置应设置在墙体中部,轴向截面为梯形,高度不应小于50mm,上边宽20mm,底宽30mm,底面必须与管壁周边熔牢且不渗水。9. 闭水试验严格按照(GB50268- )进行闭水试验。做闭水试验时要遵循以下几条原则:1) 管道两端的管堵应封堵严密、牢固、下游管堵设置放水管和截门。2) 管道两端的管堵如用砖砌时,必须养护达到一定强度后,再向管内注水。3) 闭水试验应在管道灌满水24 小时后进行。4) 对渗水量的测定时间不得少于30min。5) 渗水量不超过规定的允许渗水量,才算合格。试验渗水量计算公式如下:6) Q=48q1000/L7) Q每km 管道每d 的渗水量(/km*d)8) q闭水管道30 min 的渗水量9) L闭水管长度给排水工程师及质检员要在班组做闭水试验的基础上会同建设单位、监理单位或质检站(至少三方)一起做管道闭水试验,这是一项必检的项目,而且要做到闭水一次成功,以半小时测试数据来推算。10. 土方回填1) 管沟回填应在管道连接完成后马上进行,避免管沟侧面原土的滑移。2) 回填土要求:管道两侧回填土压实度不得小于94%,管顶以上40cm范围内回填土压实度不得小于80%,其它部位会填土压实度不得小于90%。3) 在人工回填施工过程中,要认真捡出不应回填的有机物杂质、颗粒超出规定的石头、冻土及其它有害材料。4) 管区应分层回填。每次回填厚度为30cm。5) 当回填到管道起拱线及其以上位置时,所有夯实都应从管沟侧壁开始,逐渐向管道靠近,以避免管道受到外来夯击载荷的作用。11. 检查井施工1) 施工工序:测量定位基坑土方开挖混凝土垫层管道安装后绑筋、支模、现浇混凝土井壁(井筒)井盖板安装回填;2) 施工方法:(1)开挖:在路基回填压实后挖检查井,按规定要求的顺序进行挖土,预留200厚土层人工挖至槽底,不得超挖。(2)模板配制基础垫层侧模采用木方,检查井挖坑见底放线后,用101方木枝模,底板采用竹胶合板。井壁(井筒)模板安装支搭,内模板采用组合式定型钢模板,特殊地段需用配置外模板采用竹胶合板,局部配木模支搭。支搭时,严格控制结构外缘尺寸,以井中心返数,格方,并用水准仪监测调整模板顶面高程。模板必须尺寸准确,板面平整;具有足够的强度、刚度、承载力和稳定性,能可靠地承受新浇筑的混凝土的自重和侧压力,以及在施工中所产生的荷载;构造简单,拆装简单,并便于钢筋的绑扎、安装和混凝土的浇筑、养护等要求。(3)检查井钢筋绑扎检查井钢筋骨绑扎前,由测量人员将检查井控制线投放在底板混凝土上,并在底板上弹线、布筋。对于有油渍、铁锈、泥土等的钢筋,清除干净后使用;钢筋交叉点应用20-22#金属丝扎牢,中间部分可隔一绑一,四周三根筋及板筋相接处钢筋要逐根绑牢,接头绑扎应在中心和两端三处扎牢。绑扎底板筋的同时绑扎墙壁预留插筋,预留插筋按照井室深一次到位,并要做到位置准确且与底以筋连接牢固。底板上、下层筋间距使用钢筋排架控制。预留插筋必须绑扎不少于三道水平筋,内外层筋之间加绑一道排架,确保其稳定。控制保护层所用垫块要提前加工,保证使用时强度符合要求,布设垫块纵横向间距不大于80。(4)底板混凝土浇筑:浇筑井壁(井筒)混凝土工作需在模板、钢筋和预埋件验收合格后并清理吹仓完毕后开始进行。混凝土拌和采用集中厂拌混凝土,现浇混凝土强度等级为C25(抗渗等级S6),针对本工程结构要满足长期与污水接触的环境要求,要确保其耐久性。混凝土拌制要采用优质低碱普通硅酸盐水泥,并使用非碱活性集料拌制,混凝土要按照设计要求和各项指标提前进行试配。混凝土采用汽车输送混凝土到施工现场,浇注时用人工配手推车直接送到浇筑点。检查井浇筑混凝土用溜槽的方式下混凝土,采用插入式振捣器振捣,要做到紧插慢拨,插捣点间距40;底板项面用木抹子压平。井壁预留台混凝土浇筑时,要与底板混凝土浇筑有40-60min的间隔时间,以防插捣不实。浇筑混凝土时应设专门看筋、看模人员,并经常观察模板、钢筋、预埋孔洞、预埋管和插筋有无移动、变形或堵塞情况,发现问题及时处理。混凝土浇筑应连续进行,如必须间歇,其间歇时间应尽量缩短,浇筑墙体时应分层浇筑,并应在前层混凝土初凝之前,将次层混凝土浇筑完毕。井壁(井筒)结构模拆除后,应及时对混凝土进行养护,经常浇水保证混凝土表面湿润,养护时间不少于14天。为避免混凝土表面裂缝,混凝土在终凝前,对表面应进行23遍搓压处理,然后用塑料布覆盖。(5)模板的拆除:模板的拆除在混凝土强度能保证其表面棱角不因拆除模板而受损坏后,方可拆除。拆除时注意对混凝土的保护,严防猛砸、硬撬。(6)检查井允许偏差及检验方法见下表 序号项目允许偏差(mm)检验频率检验方法范围点数1井身尺寸长、宽20每座2用尺量,长、宽各计一点直径20每座2用尺量2井盖高种非路面20每座1用水准仪测量路面每座1用水准仪测量3井底高程D1000mm10每座1用水准仪测量D1000mm15注:表中D为管径(7)回填:管道安装完毕并经检查验收合格后,进行回填工作。在回填中需拆除固壁支撑时应采取先下后上的办法拆除。管坑两侧回填石屑至管顶上30cm,回填时两则同时进行,以防管道位移,并用水冲实,管顶30cm以上回填土并分层夯实,密实度必须达到路基设计要求。回填时,槽内应无积水,不得回填淤泥、腐植土及有机物质。回填土不得夹有大块砖石,大块土必须敲碎至10cm以下方可用于回填。沟槽回填顺序,应按沟槽排水方向由高向低进行,虚铺层厚30cm。换填砂卵石应按规定分层用平板振动器或手扶轻型打夯机夯实,每层虚铺厚度不许超过300mm。(三)道路工程施工方法及技术措施1. 道路做法:1) 轻型道路:（1） C25砼面层厚度120mm,分块现制,震捣密实,随打随抹平,每块路面长度不大于6m,留缝15用沥青砂填实或涂沥青松木条板嵌缩缝。（2） 200厚石灰粉煤灰砾石(配比10:20:70),压实系数0.93。（3） 路基下场地土采用重型压路机洒水碾压两遍,压实系数0.90。2) 重型道路做法:（1） 220mm厚C25砼路面板,分块现制,震捣密实,随打随抹平。（2） 200厚石灰粉煤灰砾石(配比10:20:70)12%石灰土,压实系数0.95（3） 200厚12%石灰土,石灰等级不宜低于三级。路基面以下0.80m范围内填土,采用重型压路机洒水碾压,（4） 路基面以下0.80m范围内填土,采用重型压路机洒水碾压, 压实系数不应小于0.93。2. 施工流程图施工测量路基清理(200厚12%石灰土基层)200厚石灰粉煤灰砾石稳定层水泥混凝土面层。3. 施工测量1) 熟读设计文件和有关图纸,在施工前对设计提供的控制点、水准点进行检查和复制,并进行施工放样工作。2) 测量人员分两组作业,一组用经纬仪放出中间带边线,每10米钉一根钢钎,用皮尺从中线桩延中线的垂直方向量测出路边线,打石灰点,每10米打一点,点连线再打出铺筑边线,与些同时,另一组用水准仪在已钉好的钢钎上,给出设计高程,以便挂钢丝。上述两组作业完毕后,把钢丝挂在已给定的钢钎上。3) 测量标准应符合(CJJ1-90)的要求。4. 路基清理1) 做好基底处理工作,清除填筑范围内的树木、树桩草皮等杂物,在清除表土后,应再翻松不小于25cm深,予以整平碾压、整平。2) 路基填筑材料根据业主提供的资料对各取土场分层取样试验,根据试验数据做好合理调配使用不同土方的方案。3) 路基填筑根据各路段填料来源情况采用水平分层,纵坡分断,以机械施工为主,人工为辅作业。填料必须符合规范要求。一般每层填压厚度为30cm以内,一层压好达到标准后,再填第二层。含水量控制在试验确定的最佳含水量范围或1%以内。4) 填筑路基时从原地面按全宽、逐层、逐段、逐类填料填筑。每层填铺设的宽度,应超过每层设计宽度每侧30cm,保证边坡修整的净宽度及完工后的路基边缘有足够的压实度。5) 压实采用振动式压路机碾压,碾压遵循先慢后快、先边缘后中间、先低后高,并尽快压到规定的压实度(土)。注意路基排水工作,避免路基因填筑方法不当而产生不均匀沉陷形成弹簧土和滑动坡面。5. 石灰粉煤灰砾石稳定层1) 主要材料计划（1） 石灰:石灰在使用前710天充分消解,每吨石灰消解用水量500800公斤,但不得过湿成团,石灰的各项检测指标满足级以上石灰标准及中相关规定。（2） 粉煤灰:所使用的粉煤灰中SiO2、Al2O3和Fe2O3的总含量大于70%,粉煤灰的烧失量不超过
