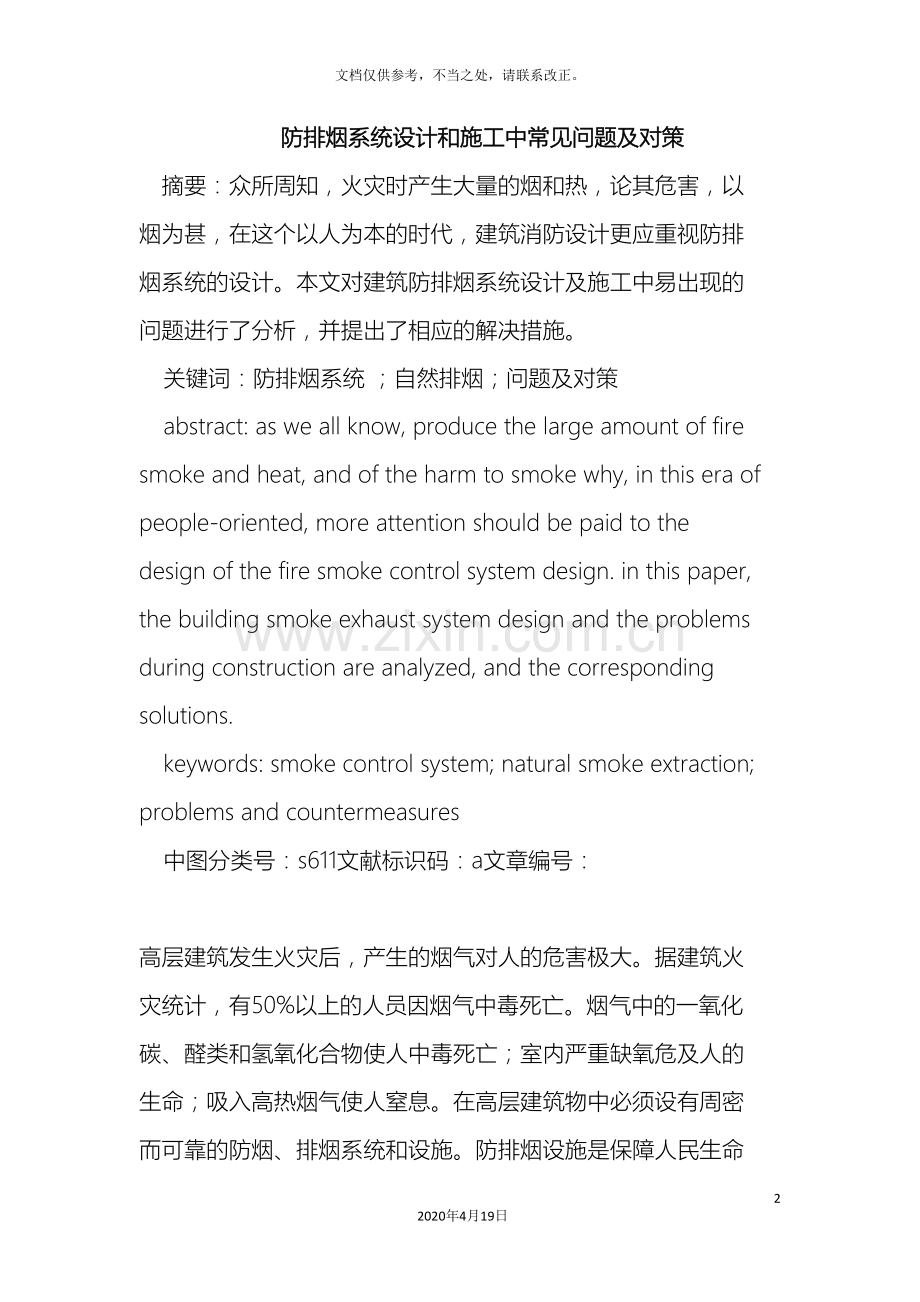

防排烟系统设计和施工中常见问题及对策.doc

防排烟系统设计和施工中常见问题及对策72020年4月19日文档仅供参考，不当之处，请联系改正。防排烟系统设计和施工中常见问题及对策摘要：众所周知，火灾时产生大量的烟和热，论其危害，以烟为甚，在这个以人为本的时代，建筑消防设计更应重视防排烟系统的设计。本文对建筑防排烟系统设计及施工中易出现的问题进行了分析，并提出了相应的解决措施。关键词：防排烟系统 ；自然排烟；问题及对策abstract: as we all know, produce the large amount of fire smoke and heat, and of the harm to smoke why, in this era of people-oriented, more attention should be paid to the design of the fire smoke control system design. in this paper, the building smoke exhaust system design and the problems during construction are analyzed, and the corresponding solutions.keywords: smoke control system; natural smoke extraction; problems and countermeasures中图分类号：s611文献标识码：a文章编号：高层建筑发生火灾后，产生的烟气对人的危害极大。据建筑火灾统计，有50%以上的人员因烟气中毒死亡。烟气中的一氧化碳、醛类和氢氧化合物使人中毒死亡；室内严重缺氧危及人的生命；吸入高热烟气使人窒息。在高层建筑物中必须设有周密而可靠的防烟、排烟系统和设施。防排烟设施是保障人民生命财产安全不可缺少的安全设施。但部分设计人员、施工人员、建设单位技术人员一谈到消防系统，都较倾重对扑灭火灾有直接作用的灭火系统（如喷淋系统、消火栓系统）的关注，往往会将防排烟设施放在次要地位或是忽略了其存在的重要性，导致在设计、施工等环节中存在一些问题，造成许多防排烟系统存在安全隐患，达不到预期效果，甚至无法顺利经过消防验收，给建设单位带来较大的工期损失，主要有以下几个方面：自然排烟开窗面积不符合要求。高层民用建筑设计防火规范对开窗面积做出了相应的规定：8.2.2.3 长度不超过60m的内走道可开启外窗面积不应小于走道面积的2%；8.2.2.4需要排烟的房间可开启外窗面积不应小于该房间面积的2%。现在较为高档的写字楼大多是采用玻璃幕墙，为了达到外立面的美观及部分个性化的设计、往往都是由幕墙专业单位进行二次设计。而在设计的过程中，幕墙设计单位只注重于对外立面效果的表示，忽略了防排烟对开窗面积的要求，再加上对面积要求的条款放在自然排烟章节中，未能引起建筑师的重视。特别是大开间的办公空间，开窗面积更未得到严谨的计算。同时，可开启外窗若为推拉窗，使得原本不够的开窗面积又小了一半。这就需要设计单位中建筑专业与暖通专业设计师做好沟通配合，暖通专业根据室内建筑布局提出开窗面积要求，并反馈给建筑专业，进行相应的设计。作为建设单位，不能寄希望于进行二次设计的幕墙单位能豪无遗漏的发现所有的问题，必须把容易忽略的问题写入设计任务书，让二次设计单位对其进行重视。其次，对两端有可开启外窗自然排烟的内走道，要求可开启外窗的总面积为内走道排烟面积的2%，其条件是不充分的，还必须考虑两端可开启外窗面积的均匀分配，应该要求两端各占1%，或者说最小端可开启外窗面积计算内走道排烟面积的1%，这样按二等分分配后，60m长的内走道，才能满足排烟量和排烟效果的要求。2、自然排烟窗设置不当。火灾产生的烟气和热气（附带热量的空气），因其容重较一般空气轻，因此都上升到着火层上部。为此，排烟窗应设置在上方，以利于烟气和热气的排出。自然排烟口应设于房间或内走道净高的1/2以上，宜设在距顶棚或顶板下800m以内（以排烟口的下边缘计）。但幕墙设计单位往往会走“极端”，要么将开启外窗设置在较低的位置（根据人身高设计的位置），要么将开启扇设置在高处（如距离顶板下方较近的位置），但却缺少方便开启的装置。可开启外窗安装高度过高，人一般很难开启，又未设计方便的开窗装置，一旦火灾发生，无法顺利地开启外窗。3、设置加压送风防烟部位余压值不满足要求高规对余压值做了相应的规定：8.3.7 机械加压送风机的全压，除计算最不利环管道压头损失外，尚应有余压。其余压值应符合下列要求：8.3.7.1防烟楼梯间为40pa至50pa；8.3.7.2前室、合用前室、消防电梯间前室、封闭避难层（间）为25pa至30pa。送风口余压值达不到高规要求的现象在工程中比较普遍，造成这种现象的原因比较复杂，主要有以下几方面：设计时选用的风机风量偏小，达不到规范推荐值。这就要求设计人员严格按照实用供热空调设计手册中差压法或流速法计算确定。风道竖井施工质量差。机械防烟风道一般为砖筑风道，内表面有的未抹灰，有的即使抹灰了也很精糙，漏风现象较为严重。暖通设计人员应考虑风道漏风系数，按规定计算风量。建筑设计人员必须明确风道内表面的做法，在施工过程中建筑单位现场工程师及监理工程师应加强对此部位的监督管理，将此列为施工监督检查的重要内容，做到发现问题后及时督促施工单位进行整改。风口风阀质量差。建筑安装的常闭式风口，来自全国各地，其质量有很大的差异。由于消防使用的风口安装部位大多位于建筑中不明显的地方（如楼梯间、消防电梯间前室），对观感影响较少，且使用频次较低，建筑单位也因此未对其做过高的要求，施工单位更是会为了节约成本采购一些档次、质量较差的产品。有的风口关才不严，用肉眼都能见到风阀的缝隙很大；有的风阀不能灵活开关，活动百叶七扭八歪，严重影响了正压送风系统的正常工作。针对该项问题，建设单位可在招标时对风口品牌进行限制，选定几个口碑好、质量可靠的品牌，施工单位只能在限制范围内进行选购，或是对风口的具体技术要求做出相应的规定。风机选型不当。设计单位在对风机选型时，是参考了某一个具体品牌的产品。而在建设单位或是施工单位在选定风机品牌时，未必会按照设计单位参考的品牌来选取，这就导致风机的参数会与设计参数有些偏离。有些更是购买了功率规格较小的风机，导致风量严重不足。在采购风机时，虽然各个品牌的风机参数有差异，但只要把握关键点，即以设计的风量做为基本参数，在风量符合设计要求的前提下，允许其它参数有些偏离。选择的风机宜选用名牌大厂生产的优质风机，确保风机风量风压符合要求。4、防火阀设置不当。高规第8.4.5条要求在排烟支管上应设有当烟气温度超过280时能自行关闭的排烟防火阀。该条文规定意指：当一个排烟系统承担几个防烟分区的支管上需加设排烟防火阀，而并非指同一防烟分区内的各分支管上均加设排烟防火阀。高规8.4.7条要求排烟风机可采用离心风机或采用排烟轴流风机，并应在其机房入口处设有当烟气温度超过280时能自动关闭的排烟防火阀。然而在设局部排烟系统时，排烟风机多数设在屋顶，有些设计人员认为这时排烟风机直接将烟气排出了建筑外，不存在排出烟火引起烟火蔓延的问题，因此就没有在排烟风机入口管上设置排烟防火阀。5、二次装修改变建筑布局。建筑平面布局根据使用要求进行二次装修时，应结合改变和装修，按防烟分区不跨越防火分区的原则划分防烟分区。当用挡烟垂壁和挡烟隔墙划分防烟分区时，每个防烟分区分别设置排烟口。若同一防烟分区内设置数个排烟口时，所有排烟口应能同时开启，排烟量等于各排烟口排烟量的总和。排烟口的设置应根据建筑平面布局的情况，尽可能做到使烟气流动与人员疏散方向相反。建筑的消防安全是保障人民生命财产安全的重要方面，设计人员、施工人员、建设单位管理人员应该认真学习和深刻领会相关规范，在实际工程中应充分考虑各种可能出现的问题，建设时严格进行监督管理，力争设计、建造的科学合理性。参考文献：1、高层民用建筑设计防火规范（gb50045-95， ）2、实用供热空调设计手册（第二版）陆耀庆 中国建筑工业出版社3、防排烟系统施工及验收规范
