家庭装修电路施工规范及验收标准.doc

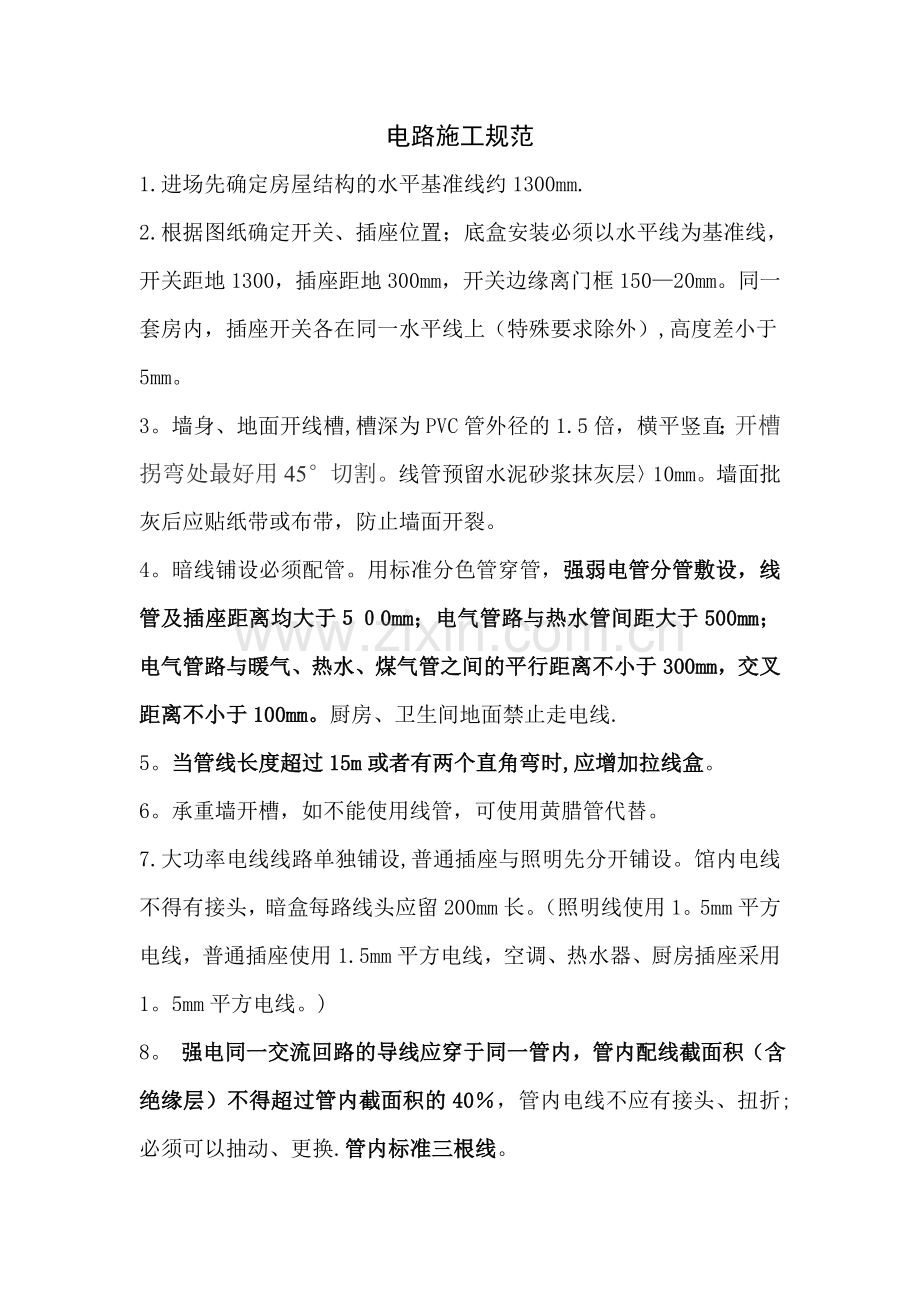

电路施工规范1.进场先确定房屋结构的水平基准线约1300mm.2.根据图纸确定开关、插座位置；底盒安装必须以水平线为基准线，开关距地1300，插座距地300mm，开关边缘离门框15020mm。同一套房内，插座开关各在同一水平线上（特殊要求除外）,高度差小于5mm。3。墙身、地面开线槽,槽深为PVC管外径的1.5倍，横平竖直；开槽拐弯处最好用45切割。线管预留水泥砂浆抹灰层10mm。墙面批灰后应贴纸带或布带，防止墙面开裂。4。暗线铺设必须配管。用标准分色管穿管，强弱电管分管敷设，线管及插座距离均大于0mm；电气管路与热水管间距大于500mm；电气管路与暖气、热水、煤气管之间的平行距离不小于300mm，交叉距离不小于100mm。厨房、卫生间地面禁止走电线.5。当管线长度超过15m或者有两个直角弯时,应增加拉线盒。6。承重墙开槽，如不能使用线管，可使用黄腊管代替。7.大功率电线线路单独铺设,普通插座与照明先分开铺设。馆内电线不得有接头，暗盒每路线头应留200mm长。（照明线使用1。5mm平方电线，普通插座使用1.5mm平方电线，空调、热水器、厨房插座采用1。5mm平方电线。)8。 强电同一交流回路的导线应穿于同一管内，管内配线截面积（含绝缘层）不得超过管内截面积的40，管内电线不应有接头、扭折;必须可以抽动、更换.管内标准三根线。9.弱电电视信号线、网络线、音响线等要分开敷设。电话线可以和网络线同穿一根管，不超过2根；视频线单独铺设，不超过1根.10。安装电源插座时，单相两孔插座左侧接零线（N）， 右侧接相线（L）；单相三孔插座中间上方接保护地线（PE）。插座地线单独敷设，不能与工作零线混用.11.地面管线应固定在地面，不能移动，接头处固定牢固，吊顶管线应用管码固定，灯头线等裸露部分用黄腊管进行出线保护。12.线盒安装应平直(用水平仪测)，线管与线盒应用锁扣连接牢固。厨卫底盒前期不封牢，尽量调整在瓷砖边缘处.13.插座、开关安装要牢固，四周无缝隙，且盖板应端正，并紧贴墙面,厨房、卫生间内及室外安装的开关采用防水开关或插座.14.分支接头应在插座盒、开关盒、灯头盒内,每个接头接线不宜超过两根，盒内应有适当的余量。15.电视线接线必须采用分支器并留检查口.16.大型灯具的安装用吊钩预埋件或专用框可靠固定,埋设牢固，正常室内吊灯应用在天花上钻孔，然后以顶爆固定或木契钉入，不得以塑料胶塞钉入，牢固后方可安装灯具。电源不应紧贴器具外壳,吸顶灯具固定面罩的外边框应紧贴棚面，发热量较大的器具与可燃材料接触应进行隔热处理。17。敷设好的电线、网络线、电话线等都必须进行检测，是否短路、断路、接地等，检查验收合格后，用1:2.5水泥沙浆封槽。18.水泥沙浆找平后，用红色油漆在地面标明线路走向情况。
