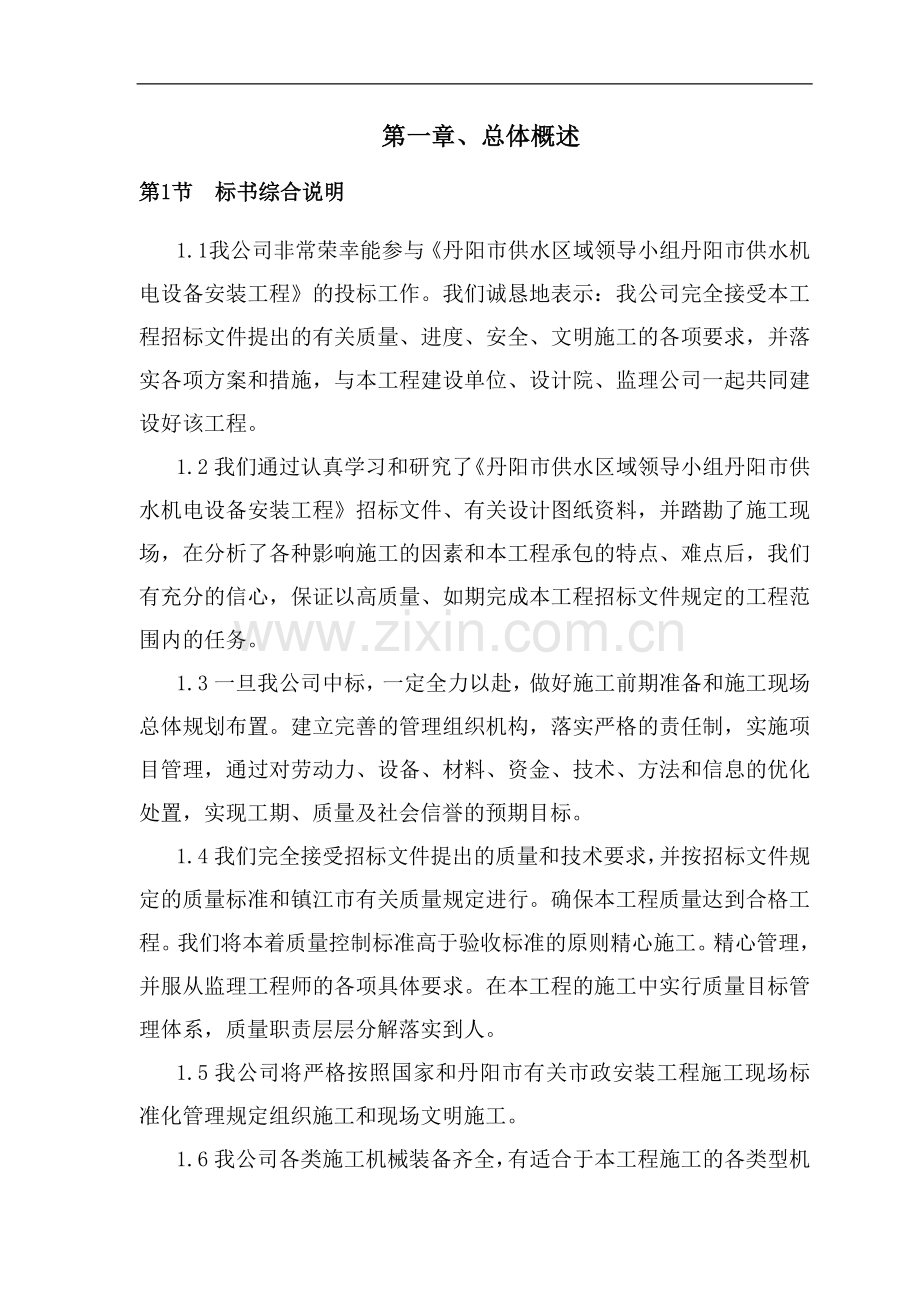

丹阳市某水厂安装工程施工组织设计.doc

第一章、总体概述
第1节 标书综合说明
1.1 我公司非常荣幸能参与《丹阳市供水区域领导小组丹阳市供水机电设备安装工程》的投标工作。我们诚恳地表示：我公司完全接受本工程招标文件提出的有关质量、进度、安全、文明施工的各项要求，并落实各项方案和措施，与本工程建设单位、设计院、监理公司一起共同建设好该工程。
1.2我们通过认真学习和研究了《丹阳市供水区域领导小组丹阳市供水机电设备安装工程》招标文件、有关设计图纸资料，并踏勘了施工现场，在分析了各种影响施工的因素和本工程承包的特点、难点后，我们有充分的信心，保证以高质量、如期完成本工程招标文件规定的工程范围内的任务。
1.3一旦我公司中标，一定全力以赴，做好施工前期准备和施工现场总体规划布置。建立完善的管理组织机构，落实严格的责任制，实施项目管理，通过对劳动力、设备、材料、资金、技术、方法和信息的优化处置，实现工期、质量及社会信誉的预期目标。
1.4我们完全接受招标文件提出的质量和技术要求，并按招标文件规定的质量标准和镇江市有关质量规定进行。确保本工程质量达到合格工程。我们将本着质量控制标准高于验收标准的原则精心施工。精心管理，并服从监理工程师的各项具体要求。在本工程的施工中实行质量目标管理体系，质量职责层层分解落实到人。
1.5我公司将严格按照国家和丹阳市有关市政安装工程施工现场标准化管理规定组织施工和现场文明施工。

1.6我公司各类施工机械装备齐全，有适合于本工程施工的各类型机械，完全能满足和确保本工程施工进度和质量要求。
1.7若我公司中标承建本工程，将尽早创造条件开工，在施工过程中，采用流水作业法，尽可能地缩短工期，确保工期在招标文件要求提前完成。
第2节 技术标编制说明
2.1在认真、全面地阅读本工程招标文件、有关设计图纸基础上，深刻领会和贯彻设计意图及对投标施工组织设计的要求，针对本工程的特点结合我公司在同类型工程施工技术的优势和施工经验，我们本着实事求是、“科学技术是第一生产力”的科学态度，编写本工程技术投标书。
2.2本工程技术标书的编制范围为：丹阳市某水厂机电设备安装工程，具体包含加药加氯间的动力、通风电气安装；滤池及沉淀池的电气安装；吸水井及二级泵房、絮凝沉淀池、清水池、砂滤池及反冲泵房的工艺安装。
2.3本技术标书仅为一份初步的投标文件，若我公司中标后，将在原标书的基础上按照补充资料进一步完善施工方案，补充细化各分部分项工程施工中的细节问题，形成一份具有技术先进性、内容全面性、科学合理性、经济适用性、操作简易性的施工组织设计，同时在施工全过程中接受业主及现场监理工程师的指导和审查。
2.4根据本工程招标文件中对于工程的施工工期的要求较高，因此在本工程投标施工组织设计中，将重点阐述有关保证工程进度计划的保证体系和具体措施。并且将在绝对保证工期的前提下选择最优施工方案、
最佳施工班组保证工程质量，同时加强现场施工管理，合理组织部署施工，积极配合业主监理对本工程在施工过程中的检查验收工作，加强原材料的质量控制及各施工工序的施工过程控制，充分体现我公司“优质、高效、文明”之宗旨。
第3节 技术标编制依据
3.1《丹阳市供水区域领导小组丹阳市供水机电设备安装工程》招标文件及本工程招标答疑会议纪要。
3.2本工程设计施工图纸及有关说明
3.3施工现场的实地踏勘
3.4国家、江苏省及镇江市的现行设计及施工验收规范、质量评定标准、定额等文件和有关规定。
3.5本公司的企业质量标准文件及标准化现场施工管理的有关细则。
第4节 工程概况
某水厂位于丹阳市开发区通港路以北、葛丹路以东，是按照国家新饮用水标准规划和建设的。水厂规划制水规模为40万吨/天，近期实施制水规模20万吨/天，水厂建设用地按远期201亩进行控制，近期征地146亩，工程近期总投资约2.6亿元。
水处理工艺采用机械搅拌、折板絮凝、平流沉淀池加气水反冲洗滤池的处理工艺，消毒工艺采用液氯前后两级投加消毒，中间预留臭氧和活性碳的深处理位置，满足今后水质进一步提高的要求。
根据目前丹阳市乡镇的供水情况和水厂工程建设资金筹集情况，近
期制水规模20万吨/天的水厂分两期实施，一期先用自有资金建设一座水处理能力为10万吨/天的平流沉淀池、20万吨/天的滤池、3万吨的清水池和一座按远期规模40万吨/天建设的送水泵房、加药间和污泥处理系统。二期在现有10万吨/天的基础上，利用世界银行贷款再实施10万吨/天的供水规模，满足丹阳全市经济发展和人民生活水平提高的需要。
本工程实施公开招标，招标代理为江苏建信招标有限公司。设计单位为上海市政工程设计总院。
第5节 工程目标
5.1 质量目标
5.1.1单位工程质量目标
全面贯彻落实我公司《质量手册》和质量体系程序文件，确保本工程获取合格等级的质量目标管理。
5.1.1.1单位工程所含分部工程的质量全部合格。
5.1.1.2单位工程的质量保证资料应基本齐全。
5.1.2分部工程质量目标
为保证单位工程的质量目标，其分部工程的质量等级必须符合如下规定：
5.1.2.1合格：所含分项工程的质量全部合格。
5.1.2.2优良：所含分项工程的有60%及其以上为优良。
5.1.3分项工程质量目标

其中分项工程的质量等级应达到如下标准：
5.1.3.1保证项目必须符合相应质量检验评定标准的规定；
5.1.3.2基本项目每项抽检的处（件）应符合相应质量检验评定标准的合格规定；要求达到分部优良的其中有50％及其以上的处（件）符合优良规定，优良项数应占检验项数50％及其以上；
5.1.3.3允许偏差项目抽检的点数中，要求达到分部优良的有90％及其以上的实测值应在质量检验评定标准的允许偏差范围内，要求达到分部合格的有70％及其以上的实测值应在质量检验评定标准的允许偏差范围中。
5.2 进度目标
加强工程施工的三级动态管理，确立本工程“施工工期45个日历天，全面完成合同条款内的各项工作”的施工总进度控制计划的工期目标管理。
5.3 安全施工管理目标
全面贯彻落实公司的各项规章制度要求，确立本工程“杜绝死亡事故及重伤事故”、“施工现场安全防护达标率100％、“实现无重大伤亡事故、无重大设备安全事故、无重大火灾事故、无重大多人急性中毒事故”的安全目标管理。
5.4环境保护目标

工程弃渣、生活垃圾处理及机械噪音均按丹阳市施工与环境管理办法执行，并积极响应建设单位提出的其他环保要求，增强职工的环保意识，做到环保深入人心，争创环境保护先进单位。
5.5文明施工目标
遵照建设单位有关文明施工要求，配制各类牌图和宣传标语，施工人员统一着装，挂牌上岗，行为文明，做到与周边居民和平共处，不欺民，不扰民。
第6节 施工总体设想
针对本工程施工特点，一旦我公司中标，立即组织专业施工队伍及管理人员进场，结合投标期间对招标文件及施工图纸的研读，充分做好施工技术准备工作，进场后从电气安装入手，做好管线预埋、箱柜预埋工作，并根据土建业已完成的工作面，从事工艺管道安装及设备安装。一旦土建多个工作面形成，遵守设备安装“先上后下、先内后外、先平台后地面、先起重设备后地面设备、先重大后轻小、先精密后一般、先难后易”的程序进行，再结合具体情况合理安排施工。做到以土建各个部位工程为一个安装作业实体，实施多点、多工序的平行作业流水作业。为避免此类作业形成的返工，我们将加强施工组织体系的管理，以充足的技术准备工作、严谨施工过程质量控制克服质量事故的返工、怠工现象。
第7节 方案的针对性

工期紧的情况下完成招标范围内的工程建设内容，确实须要求有个非常完善的技术保证体系，其中所编制的施工组织设计书、专项工程施工方案必须从工程建设目标着手，吃透图纸，深刻领会设计意图的情况下编制出能真正指导施工的技术性文件。方案的重点在对整体工艺流程、分项工程施工工艺及质量进度保证措施详细描述外，还应该注意一下几点：
7.1 人、机、料的准备工作
根据图纸及现场土建项目完成情况，本单位在招投标期间，做好项目组织机构人选安排，并对劳动力、机具、料料的进场有个详细的分配计划。
7.2 理清工程建设控制工期的节点及质量节点
安装工程最终目标是完成联动调试并运行，就本项目而言，最终目标是整体供水系统发挥其使用功能，其中对工期及联动试车影响最大的是地下重型设备的安装，如水泵机组、大型阀门的安装。因为从设备基础施工开始到水泵、风机就位安装，土建施工与设备安装有个时间差值，而水泵机组属于地下设备安装，必须采用吊装，为了保证工期，设备吊装极可能地避免采用泵站永久性起吊设备起吊安装，（单梁混凝土墩座必须达到设计强度才能起吊使用）。可采用在土建封顶前使用三角架、倒链滑或起重机起吊就位，用花雨布封盖对成品实施保护。
本工程使用大量不同材质、规格型号的管道、管件，其中管道接头
及防锈处理将是影响建成工程运行的质量重点，故施工时对管件的检测必须做到0误差，确保工程质量。
7.3 过程控制
施工过程的控制主要是质量跟进指导及监督管理，这就要求施工方案对工程建设各个分项施工工艺描述具有切实可行的操作性，真正来说方案是一个指导施工的技术文件，它不同于规范。所以方案的编制应该依据实际情况，按照工艺流程一步一步的描述清楚施工过程及质量、工期的保证措施。
7.4 编制试验计划
本安装工程建设项目中有大量的管件、管道安装，而管道工程施工中一关键程序就是试压试验，如果试验没有一定计划性，造成下道工序或主要设备安装无法连续跟进施工，所以编制详细的试验计划指导工艺管道的安装是工程进度不脱节的一个重要保证。
7.5 机电设备安装总流程图

第二章、施工总体部署

第1节 施工段的划分
因机电设备安装工程的施工受到土建施工的影响，在工期紧张的情况下，如果单一按照土建部位划分固定工作面有不科学性，故我公司拟设备安装工程的分部成立3个专项施工班组，既电气施工班组、设备安装施工班组、工艺管道安装施工班组，其中电气、工艺管道班组遵循以完成设备安装施工为主线控制，做好相应的设备电气连接、设备配管施工工作，尽量提供条件满足单个设备安装后，短时间内可以实施单机调试。
第2节 项目组织机构部署
一旦本投标人中标，将迅速组建项目经理部，及时完善各职能部门，项目主要管理人员及技术人员在接到中标通知书后3天内进场，进行现场调查，搭建临时工程，编制实施性施工组织设计。
我公司于2003年施工总承包了《上海市杨树浦水厂7#生产系统改造工程36万/吨设备安装工程》，根据本工程需要，我公司将选派曾经在上述水厂改造工程中的有施工管理经验的同志，组调形成本项目施工管理组织的主要体系。特别是我公司拟进场的建造师曾是杨树浦水厂项目的项目经理。并且选派经验丰富、质量意识强、社会信誉好且有类似工程施工经验的施工班组进场施工。施工队伍将根据施工进度安排和工程进展情况分期分批进场。
2.1 管理人员安排
项目部管理人员，必须严格按照招投标文件的精神，从施工准备开始到施工结束，严格抓好施工现场的各项管理。每个岗位的工作人员，还必须按照岗位责任制的要求，做好本职工作。
项目管理班子配备情况一览表
职务
姓名
职称
上岗资格证明
已承担在建工程情况
证书名称
级别
证号
专业
原服务单位
项目数
项目名称
项目经理
史济华
工程师
建造师
一级
00032240
建筑工程
宜安公司

技术负责人
史卫新
工程师
工程师证

320423197204041414

宜安公司

安全员
许海中

安全员证

苏建安C（2007）0703726

宜安公司

材料员
吴元伟

材料员证

苏建施字200356

宜安公司

资料员
赵保罗

资料员证

苏建施字200159

宜安公司

施工员
潘治宇

施工员证

苏建施字722198

宜安公司

施工员
张永胜

施工员证

3388186

宜安公司

施工员
黄呈伟

施工员证

18080712

宜安公司

质量员
郭润田

质量员证

4110010B00144

宜安公司

预算员
吴瑞权

造价员证

苏060B25976

宜安公司

2.2 项目建造师
建造师简历表
姓 名
史济华
性 别
男
年 龄
51
职 务
项目经理
职 称
工程师
学 历
大专
参加工作
时间
1972年7月
从事建造师
年限
5年
建造师资格证书编号
00032240
在建和已建工程项目
项目名称
建设规模

开竣工日期
结构
类型
层数及高度
中标价
其它情况
上海杨树浦水厂改造工程设备安装工程
36万吨/日
06年06月~06年12月

2300万
获上海市“白玉兰”奖
上海拜尔七期项目机电安装工程

05年7月~05年12月

2160万
---
无锡惠山区污水管网工程
市政1级
08年8月~09年4月

约3.5亿
---
上海化学工业区自来水厂
20万吨/日
07年3月~07年6月

1600万
---

2.3 项目技术负责人
项目技术负责人简历表

姓 名
史卫新
性 别
男
年 龄
38
职 务
项目技术负责人
职 称
工程师
学 历
大专
参加工作
时间
1992
从事技术负责人
年限
13
在建和已完工程项目情况
建设单位
项目名称
建设
规模
开、竣工日期
在建或已完
工程质量
宜兴市工业设备安装有限公司
上海杨树浦水厂改造工程设备安装工程
36万吨/日
06年10月~06年12月
已完成
获上海市“白玉兰”奖
宜兴市工业设备安装有限公司
上海车市国际车博览中心水电安装工程
1150万
2005年8月~2006年7月
已完成
---
宜兴市工业设备安装有限公司
上海世博会指挥中心716工程
3400万
2007年8月~2008年3月
已完成
---
宜兴市工业设备安装有限公司
道康宁上海有限公司机电设备安装工程
1683万
2008年4月~2008年9月
已完成
---
宜兴市工业设备安装有限公司
上海化学工业区自来水厂
20万吨/日
07年3月~07年6月
已完成
---

2.4 施工组织机构图
宜兴工业设备安装有限公司

项目部经理 史济华

项目部技术负责人
史卫新

安
全
员

许海中
质
检
工
程
师

郭润田
电
气
施工员

潘治宇

资

料

员

赵保罗
设备施工员

张永胜
设备材料员

吴元伟

防腐
施工员

黄呈伟大
管道施工员

余
建
华

防
腐
施
工
班

电
气
施
工
班

管
道
施
工
二
班

管
道
施
工
一
班

设
备
施
工
班

2.5 劳动力配备计划
2.5.1 劳动力配备计划表
　　　　　　　　　　　　　　　　　　　　　　　　　单位：人
工种
级别
按工程施工阶段投入劳动力情况
1~5d
6~15d
16~25d
26~35d
36~40d
41~45d
钳 工
4
6
6
6
6
4
管 工
6
10
10
10
10
8
电 工
4
8
8
8
8
4
铆 工
2
2
2
2
2
2
起重工
2
2
2
2
2
2
电焊工
10
18
18
18
18
8
防腐油漆工
2
4
4
4
4
4
普 工
10
20
20
20
20
10
管理人员
8
10
10
10
10
10
合计
46
80
80
80
80
52
备注：进场技术工人平均技术等级为4.8级。
2.5.2 各专业工种的上岗资质
（1）各专业工种中的初、中、高级工，均需参加技术培训考试合格，取得相应的初、中、高级工上岗证书。各施工班组中的中、高级工人数，不得低于班组总人数的百分之五十。
（2）电工、起重工、焊工、铲车司机、吊车司机等特种工人，需经劳动部门组织的培训考试合格，取得“特种作业操作证”，方可单独上岗。
（3）我公司现有焊工，不论是数量上，还是焊接方法、材质、管径、
壁厚等焊接工艺要求上，完全能够满足本工程需要，不需要再单独培训。参加本工程施焊的所有焊工，必须持有锅炉压力容器焊工合格证，其合格项目能满足以下施焊范围：
①自动埋弧焊 m2－5
②手工电弧焊 D1－11J
D1－12J
D1－16J
D1－17J
D2－5J
D2－6J
注：每名焊工均应持有以上施焊项目中2项以上的合格证。其中手工电弧焊工应以D1－11J、12J、16J、17J合格项目为主。

第3节 施工总平面布置
丹阳市供水机电设备安装工程是一层地下、四层地面结构的框架结构工程，工程实施招标条件成熟，施工现场临时水电及施工道路均已经接通，征地工作也已经完成，一旦我公司中标，前期进场人员采用就近租赁民房居住，施工现场在与业主联系的临时占地内建造管理房及仓储间、加工车间。
3.1 临时设施布置
临时设施场地占地面积暂定为1000m2,搭建材料堆放仓库、加工车间及办公用房和生活用房，办公设施采用钢彩板活动房，主要为业主，监理及项目部的办公用房和50 m2的会议用房，生活用房主要采用标准活动房搭建在基地布置地内，建砖砌围墙，布置值班亭。（《描述情况详见总平面布置图（一）》）
3.2　材料堆放平面布置：
进场便道及场地整平完成后，管件及设备成品堆放在仓储间内，仓储及加工车间采用彩钢板顶棚，角钢立柱结构，建筑面积约300 m2。
3.3　接水接电平面布置：
项目部基地生活用水由业主单位联系，就近接入自来水，工程施工用水量较少，管道冲洗消毒用水就近河流引入。
工程接电：本工程用电主要分为两部分，一是项目部生活用电及钢筋场用电，在拟建项目部位置，经业主提供临时用电接驳点接入；另一部分为施工现场用电，施工现场最高用电两按照250kw计算，由业主指
定接驳点接入，并备用3台35kw的发电机，以便施工应急使用。
3.5　排水措施平面布置：
本工程生活和施工排水，主要利用原有的排水系统，生活区布置小型的排水沟，排入附近原有排水系统，注意不将杂物排入下水道，主要采取在进水口用格栅隔离，并经常对下水道清淤，在无条件利用原有排水系统的地方采取开挖排沟和临时管道的措施。
3.6 交通组织和施工便道平面布置：
结合土建施工修筑的便道组织材料及机械设备进场，同时项目基地出场道路的修筑与现状交通道路连接，连接部分采用道渣基层，层厚视其土质而定，面层浇筑C30混凝土，以保证大型车辆进场。项目部配备两辆工程用车，以便人员流动及零星材料、小型机具的采购。

附
临时用地表

用途
面积（m2）
位置
需用时间
加工车间
140
详见平面图
60d
仓储库房
160
详见平面图
60d
会议室
50
详见平面图
60d
宿舍
200
详见平面图
60d
办公室
110
详见平面图
60d
食堂
55
详见平面图
60d
卫生间
20
详见平面图
60d
洗澡间
35
详见平面图
60d
临时道路及其他
220
详见平面图
60d

第三章 机电设备安装施工方案
第1节 电气安装
1.1 电气工程特点
该工程动力设备多，设备运行经常用电负荷大，电气工程具有工艺新、仪表、控制设备多，线路分布散，施工复杂，施工工艺项目多。大量使用电缆，要求整个工艺设备安装位置准确，布局合理，严格保证高质量，并且做到整个工艺保证系统安全、可靠运行。
具体施工：为了更好配合整个工艺其他专业施工，共同努力，保质按期完成工程，具体电气施工按下面施工流程图进行。
工作接地敷设线
从接地网引线接线
施工准备

接地电阻检测

管内穿线测接地电阻
机砖砌体中暗盒、箱敷设
现浇钢筋砼中暗盒敷设

接地系统测试

供配电控制系统调试
配电箱、配电柜安装

变压器、开关柜安装
弱电控制、监测仪表、设备安装
明配管敷设

自控系统调试
电线、电缆敷设
明配管敷设

明配管敷设

监视系统调试
明配管敷设

竣工验收

1.2 电气设备接地

所有设备电控柜、泵电动机、闸阀金属外壳明管、桥架等工作、保护接地与防雷接地采用同一接地系统。均利用建筑物基础钢筋作接地体，柱内钢筋直径大于16MM，接点可靠焊接成电气通路，各处垂直方向引上点的水平间距不大于18M，竖向主筋一直引上与物顶霹雷线焊接成一体。室内接地干线采用Φ12 的镀锌圆钢。所有用电设备金属外壳均就近与接地带焊接。电源电缆中性线在电控柜内与地线（PE）相连接后，即与PE 线分离。接法见相关国标图集，室内接地网通过断接卡子在外墙边与室外接地母线连接断接卡子为±0.00 上下0.5m 处。敷设完毕，用ZC-8 型摇表摇测电阻，不符合设计要求应补加接地体或采取降低接地电阻措施。
注意：接地干线在室内沿墙壁敷设时，穿墙或楼板时应配合土建墙体及楼面施工时，在设计要求尺寸位置上，预埋保护套管或防雷击接地干线保护套管孔，穿过伸缩、沉降缝处时应预留尺寸，见相关做法。
1.3 预埋管、箱体及构件
1.3.1 管件预埋
配合土建施工进度，埋设动力、照明管件，玻璃钢管、镀锌钢管、难燃PVC 塑料管敷设保证位置准确，管径选择正确，布局合理，便于敷设和土建施工，管间连接紧密，管口光滑，护口齐全，保证暗配管保护层大于15mm，箱体、线盒设置正确，固定可靠，相同盒、箱体固定高度应一致，严格要求的同时注意位置观感。埋地敷设钢管，防腐、涂漆均匀，钢管与动力设备连接，应敷设到设备内，管口包扎严密，
在室外或潮湿房屋内，可在管口处装设防水弯头。注意插入地下的钢管禁止穿过设备基础，钢管或线盒敷设完毕，线盒用废纸填满，管口加焊钢板封住，以防杂物进入堵塞管子，造成往后的穿线施工困难。
1.3.2 技术保障
（1）箱体与管连接时，允许切割开槽进管，必须一孔一管进入，箱体入口处顺直，箱内露出钢管长度小于5mm，用锁紧螺母（纳子）固定管口。
（2）暗敷的管路、灯盒、接线盒、开关盒应预埋，不能留槽剔槽，留洞或凿洞，敷设在混凝土内的管路不能破坏其结构强度。
（3）本工程控制箱多，箱体埋设，管子箱体连接施工必须注意管口护线帽，管口须用锁紧螺母和护圈套帽固定。
（4）箱体、接线盒与管连接，连接处必须焊接一根钢筋跨接，保证接地良好。
（5）管型、管径选择正确，管子弯曲处弯扁强度≤0.10，最小弯曲半径≥6D，管子弯曲处不宜出现弯扁、凹穴、裂缝现象。
管路穿过变形缝（伸缩缝）处设补偿装置，补偿装置活动自如、平整，
穿过建筑物和设备基础处加套管保护。
1.4 电缆敷设
敷设前对电缆及期附件进行检查，产品的技术文件应齐全，电缆型号、规格、长度应符合设计及订货要求，附件应齐全；外观应无损伤，绝缘良好，电缆封端严密，并检查电缆是否受潮。先将电缆排列
好，划出排列图表，按图表进行敷设，保证电缆排列整齐、不交叉。电缆必须单层敷设，敷设一根整理一根，并卡固。垂直敷设的电缆，每隔1.5—2m 处加以固定；水平敷设在电缆的首尾两端转弯及每隔5m~10m 处进行固定，拐弯处的弯曲半径以最大截面允许弯曲半径为准。
在桥架内敷设：不同电压、不同用途电缆不宜敷设在同一层桥架上，如在同一层桥架上时，应采用隔板隔开。
1.4.1 电缆在电缆沟内敷设
电力电缆并列敷设，水平净距保持35mm，但不应小于电缆的外位，电力电缆和控制电缆分开设在不同层支架上，动力电力电缆控制电缆按顺序由上而下敷设，电缆在进入电缆沟，建筑物出入口应封闭管口密封。
1.4.2 电缆穿钢管敷设
在管内尽量不宜有中间接头，注意拉线时不要损伤电缆保护层，穿管完毕后，管口应密封，严格保持设计要求的坡面和坡度。
电缆敷设经检查完毕，及时清除杂物，盖好盖板，保证桥架接地合格可靠，挂好电缆标志牌。
1.5 桥架敷设
桥架安装位置正确，走向合理，横平竖直，连接可靠，支吊架配置合理，固定牢固，间距均匀，排列整齐，盖板安装齐全。
本工程动力供电系统低压配电柜经电缆桥架用电缆向各个动务设备和闸阀控制箱供电，桥架型号XQJ-P-01-15-6 ，XQJ-P-01-10-2 ，
XQJ-P-01-15-4，桥架沿两侧走道楼板下安装，距板300mm，水平敷设时支撑跨距一般为1.5—3m，垂直敷设时固定间距不大于2m，在距桥架弯曲段与直线段接合处300—600mm 的直线段侧设置一个支吊架，当桥架弯曲半径大于300mm 时，还应在弯通中部增设一个支、吊架。对桥架的支、吊架位置误差应严格控制，支、吊架的同层横档应在同一水平面上，防止纵向偏差过大使安装后的桥架在支、吊点悬空而不能与支、吊架直接接触，其高低偏差不应大于5mm。电缆桥架的末端，应作用终端板，桥架连接板的螺栓应坚固，螺母应位于桥桥架的外侧。电缆桥架的产品合格证，出厂检验报告应齐全，板材厚度及防腐层材料应符合国家现行有关标准的规定。
电缆桥架系统应具可靠的电气连接并接地，桥架通长敷设-40×4 镀锌扁钢作接地干线，每段（包括非直线段）桥架应至少有一点与接地干线可靠连接。电缆桥架在穿过防火墙、电气竖井的墙及楼板时，应从防火隔板、防火堵料等材料作好密封隔离。
1.6 电控柜、控制箱体的安装
控制箱体安装位置按图施工，确定好安装确切位置，靠墙落地安装时距墙不应小于50mm，落地安装基础中间须做一槽沟供控制线路敷设进出箱体用。悬挂或安装时应在就近所控制设备的附近墙体上划出确切的安装位置，确定好安装高度，箱体必须柄平竖直，垂直度不超过2mm，箱体端子板接线必须牢固可靠，多股铜芯电缆接头接线参照相关接线内容。控制箱体接地可靠，多股铜芯网进行可靠连接，安装完毕，用仪表EC-8 型，500V 或1000V 的兆欧表检测接地电阻，不
大于2Ω。
1.7 电动机的安装
1.7.1 电机的电气检查和接线
1）产品要有合格证，有铭牌。电机型号、功率、规格与电压符合设计。
2）电机外壳无损伤，风罩风叶完好，转子转动灵活，各部件无锈蚀现象。电机的附件要齐全。电动机的引出线与接线端子连接检查，保证接线良好，接线端子编号齐全。
3）电机要求：
①各相绕阻直流电阻与三相电阻平均值之差不能超过平均值2%。
②绝缘电阻不低于0.5MΩ。
③电机配管口在电机接线盒附近，从管口到电动机接线盒的导线用兼
管或金属软管保护。
④电刷换向器或集电环接触良好。换向器平整达到0.2mm。
⑤电机外壳作可靠接地；接地线接在电动机指定标志处。接地线、为电源线截面的1/3，铜芯线不小于1.5mm2,铝芯线不小于2.5mm2，最大铜芯线不大于25mm2，铝芯线不大于35mm2。
⑥电源切换开关应符合规范要求，切换动作及时、可靠。
1.7.2 电动机的安装工艺：
电动机底座基础用混凝土浇注，基础面平整，底脚螺栓上下垂直，螺栓距离严格与电机底座螺孔距离一致。基础干透牢固后，采用超重
设备或滑轮将电动机吊装，并在电动机与基础之间垫一层硬橡皮防震物；四个底脚螺栓上均加弹簧、垫圈，拧紧螺母时按对角交叉次序拧紧。根据电动机的铭牌要求，接好导线，到接线盒的接线端子上。
电动机安装完，进行水平校正，用0.5—5mm 厚的钢片作为垫片放上，水平仪校正水平。
1.8 高低压开关柜安装
1.8.1 箱柜设备开箱检查
会同建设单位对开关柜进行开箱验收检查，制造厂的技术文件齐全，型号规格符合设计要求，附件设备齐全，并且柜本体外观无损伤及变形，油漆完整无损，柜内部电器装置及元件，绝缘瓷件齐全，无损伤及裂纹等缺陷，器件间接线正确、牢固，无松动等现象。
1.8.2 基础型钢制作安装
高低压配电柜的基础型钢安装位置，严格按施工设计图施工。型钢根据开关柜尺寸选用10 号槽钢制作、加工，制作后随土建施工时，在基础上根据型钢固定尺寸，选预埋固定基础型钢的底板，预埋底板低于±0.00 平面90mm，依柜尺寸作柜基础，型钢与预埋底板焊接，水平仪找平，使基础整体水平偏差在±1mm 之内，基础上平面超出室内±0.00 平面10mm，基础制安符合GB50171-92，型钢接地应采用40×4 镀锌扁钢与接地线焊接良好。
1.8.3 开关柜安装就位
用吊车（8T）吊柜顶上的四个吊耳，放于用δ=8mm 钢板作的简易轨道上，按柜门上说明打开前门，将开关柜于车上拉出置于一洁净
房间内做好工程防护，柜体下置滚杠推入室内，安置于基础型钢之上。进行柜体找正，柜体与型钢之间采用0.5mm 的铁片进行调整，找平找正，使盘面一致，排列整齐。柜与框及柜体与型钢间用M12 螺栓紧固。调正后，柜面每M高的垂直度小于1.5mm，相邻柜顶部偏差小于5mm。
1.8.4 柜体接地
每台柜单独与基础型钢做接地连接，用10mm2 铜导线与柜上的接地端子连接牢固。
1.8.5 柜内接线
将柜内电器设备外接线端子与外部导线、电缆进行连接，必须保证接线端子应与导线截面匹
