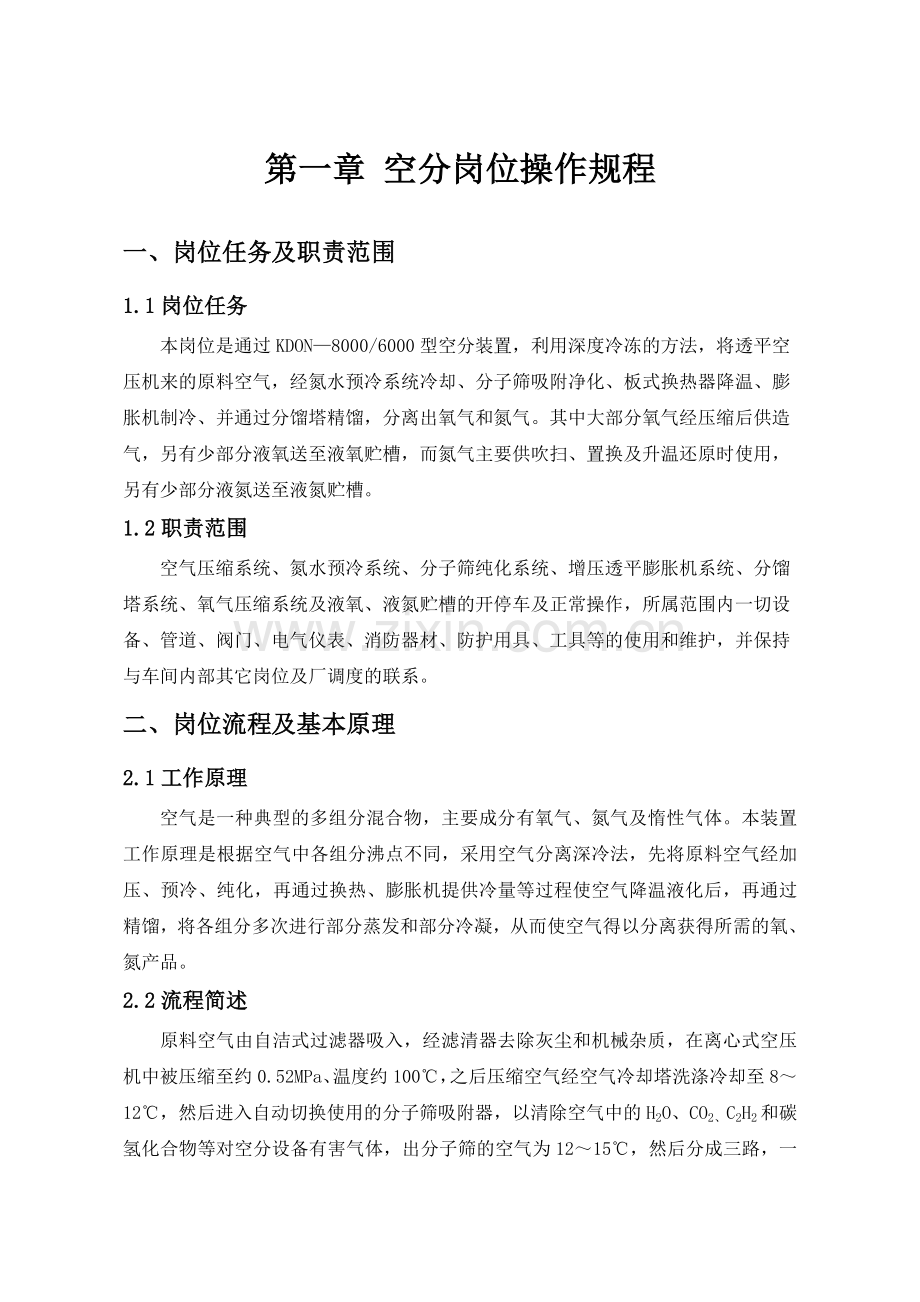

甲醇车间安全操作规程汇编.doc

第一章 空分岗位操作规程一、岗位任务及职责范围1.1岗位任务本岗位是通过KDON8000/6000型空分装置，利用深度冷冻的方法，将透平空压机来的原料空气，经氮水预冷系统冷却、分子筛吸附净化、板式换热器降温、膨胀机制冷、并通过分馏塔精馏，分离出氧气和氮气。其中大部分氧气经压缩后供造气，另有少部分液氧送至液氧贮槽，而氮气主要供吹扫、置换及升温还原时使用，另有少部分液氮送至液氮贮槽。1.2职责范围空气压缩系统、氮水预冷系统、分子筛纯化系统、增压透平膨胀机系统、分馏塔系统、氧气压缩系统及液氧、液氮贮槽的开停车及正常操作，所属范围内一切设备、管道、阀门、电气仪表、消防器材、防护用具、工具等的使用和维护，并保持与车间内部其它岗位及厂调度的联系。二、岗位流程及基本原理2.1工作原理空气是一种典型的多组分混合物，主要成分有氧气、氮气及惰性气体。本装置工作原理是根据空气中各组分沸点不同，采用空气分离深冷法，先将原料空气经加压、预冷、纯化，再通过换热、膨胀机提供冷量等过程使空气降温液化后，再通过精馏，将各组分多次进行部分蒸发和部分冷凝，从而使空气得以分离获得所需的氧、氮产品。2.2流程简述原料空气由自洁式过滤器吸入，经滤清器去除灰尘和机械杂质，在离心式空压机中被压缩至约0.52MPa、温度约100，之后压缩空气经空气冷却塔洗涤冷却至812，然后进入自动切换使用的分子筛吸附器，以清除空气中的H2O、CO2、C2H2和碳氢化合物等对空分设备有害气体，出分子筛的空气为1215，然后分成三路，一路去增压透平膨胀机增压后进入分馏塔；一路直接进入分馏塔；一路少量空气抽出作为仪表气。在分馏塔中，空气首先经过主换热器与返流气体换热，被冷却至接近饱和温度（-173)进入下塔。被增压后的空气从主换热器中部抽出进入透平膨胀机，膨胀后的空气进入上塔中部。在下塔，空气被初步分离成氮和富氧液空，在塔顶获得纯氮气，进入冷凝蒸发器与液氧换热冷凝成液氮，部分液氮回下塔作为下塔的回流液。另一部分液氮，经过冷器过冷节流后进入上塔顶部作为上塔回流液，一少部分从节流阀前取出，作为产品液氮。下塔釜液为3638% 氧气的液空，经过冷器过冷后进入上塔中部参加精馏。以上不同状态的三股流体进入上塔经再分离后，在上塔顶部得到产量为6000Nm3/h、纯度为10PPmO2的氮气，经过冷器、主换热器复热引出分馏塔，其中2000Nm3/h经氮压机压缩至0.5-0.7Mpa作为产品氮气送出；其余氮气送入其他用户或水冷却塔回收冷量后放空。在上塔底部得到液氧，底部的液氧在冷凝蒸发器被下塔的氮气加热而蒸发，其中8000Nm3/h、纯度99.6%O2的氧气，经主换热器复热后出分馏塔，经氧气压缩机压缩后送往造气用户。小部分的液氧取出作为产品液氧。在上塔中部抽出的污氮气，经过冷器、主换热器复热引出分馏塔。从分馏塔出来的污氮气分两路，一路9000m3/h的污氮气进入纯化系统作为分子筛的再生气，其余的污氮气送入水冷却塔回收冷量后放空。分馏塔设置了液氧、液氮排放和吹除管线，从分馏塔出来的液氧、液氮送液体贮存系统备用。还设置了液空排放及吹除管线，并将空压机出口来的少量空气作为空气喷射蒸发器的动力气及热源。分馏塔系统设置了上、下塔超压保护、不凝气排放等管线。2.3装置组成（1）空气压缩系统（2）氮水预冷系统（3）空气纯化系统（4）膨胀制冷系统（5）分馏塔系统（6）液体贮槽系统（7）氧气压缩系统2.4各系统作用及工作原理(1)氮水预冷系统a作用将离心压缩机加压后的加工空气通过空冷塔，与冷却水及冷冻水换热；同时洗涤清除空气中灰尘；溶解有腐蚀性的酸性气体如：H2S、SO2、SO3等，避免板式换热器的腐蚀延长使用寿命；对空气起到缓冲作用。为分子筛纯化系统提供合格的原料气。b工艺原理空冷塔：加工空气与循环水和低温水在空冷塔的填料中直接进行逆流接触，因温度和湿度的不同，发生传热传质过程，使空气得以冷却。水冷塔：冷冻水与污氮气及氮气在水冷塔的填料中直接进行逆流接触，因温度和湿度的不同，发生传热传质过程，使冷冻水得以冷却。为防止带水，当液面过高过低或两个塔的空气压力过低时，报警、连锁装置动作。c设备原理空冷塔及水冷塔均采用填料塔。填料塔一般由筒体、填料、填料支架、气体及液体分布器、中间支架、再分布器、进出口管及人孔等部件组成。液体通过液体分布器均匀分布在填料顶层，在重力的作用下沿填料表面向下流动，与在填料空隙中流动的气体相互接触，产生传质和传热。填料是填料塔的核心，它提供了气液两相接触的表面积，填料的效率主要取决于填料的流体力学性能和传质性能，而其性能由填料的材质、大小及几何形状来决定。设计中要基于减少压降、增大比表面积、增加流体扰动性及填料的润湿性等要求来考虑。填料按其装填方式的不同分为散堆及规整型填料，我公司的空冷塔、水冷塔、均采用散堆填料，散堆填料在塔内的装填方法有湿装和干装两种，我公司采用干装。填料的传质过程要求其截面上气液两相流体能均匀分布，从而实现密切接触、高效传质，液体的初始分布至关重要。为此，塔内设置了液体分布器，其作用是将回流液和液体进料进行均匀地分布到填料的表面积。理想的液体分布器应具有以下条件：第一、液体密度分布要均匀；第二、操作弹性大，适应好；第三、要为气体提供尽可能大的自由截面积，阻力小；第四、不易产生雾沫夹带，抗污垢性能好；第五、结构合理，便于制造、 安装、检修；第六、占塔内体积要尽可能小。（2）空气纯化系统a作用将预冷系统来的空气通过吸附除去其中的水分、二氧化碳、乙炔及碳氢化合物后，成为合格的原料气分别供给分馏系统、膨胀机系统、少量仪表气源。b工艺原理纯化系统是利用13X分子筛的选择性和吸附特性，按照变温变压吸附原理，吸附空气中的水蒸气、二氧化碳、乙炔等有害成份。分子筛纯化系统由两台内装分子筛及切换阀门构成，分子筛吸附空气中的水分、二氧化碳、乙炔等有害成份。吸附过程在低温、高压下进行，此过程为放热过程，故吸附后空气温度升高。由于分子筛吸附一定时间后达到饱和，需要对其进行再生称为脱附过程，再生脱附过程在高温、低压下进行，此过程为吸热过程。再生气使用来自分馏塔的污氮气，再生温度为175左右。分子筛开车初期或大检修后，一般需要提高再生温度，温度为220左右。当一台吸附器处于吸附阶段时，另一台吸附器则处于再生阶段。再生分为如下几个阶段；泄压（降低再生时分子筛的压力）加温（利用电加热器提高污氮器的温度，最终来提高分子筛的再生温度）冷吹（利用污氮气使分子筛温度降低到30以下）充压及并联（缓解下次吸附时空气对分子筛的冲击）。污氮再生气从消音器放空。两台吸附器根据时间顺序进行切换。纯化系统为了保证分子筛的正常工作，要求空气进分子筛的温度为812；为防止空气出系统的二氧化碳含量超标，设置了报警装置；为防止电加热器超温，设置了再生气流量及温度连锁装置。c设备原理分子筛装填在吸附器内，根据其对不同的分子有不同的亲和力这个特点，吸附水分、碳氢化合物、二氧化碳等杂质。吸附顺序为：水乙炔二氧化碳。纯化系统由分子筛容器、电加热器、分子筛床层、粉末过滤器、切换阀组成。电加热器采用三组加热炉丝，可根据再生气不同温度灵活地开启或关闭其中的各组炉丝。（3）膨胀制冷系统a作用将纯化系统来的部分空气经增压机增压并经主换热器冷却后，通过膨胀机的喷嘴节流降温及气体对膨胀机叶轮作功产生等熵膨胀，从而产生冷量供给分馏系统。b工艺原理膨胀机制冷主要有一定压力的气体进入蜗壳，被均匀分配进入喷嘴，通过其喷嘴节流降温及气体对膨胀机叶轮做功产生等熵膨胀来实现。增压后的空气通过喷嘴后，空气减压膨胀、流速增大，使气体温度降低；喷嘴出来的高速空气，又通过膨胀机叶轮做功，所做功由主轴传递给增压端叶轮对气体增压，实现等熵膨胀，使空气温度进一步降低。膨胀机设有可调喷嘴来调节气体流量；增压机设有旁路来防止喘振及改变机组转速；安全方面设有温度、转速、油压等检测及连锁装置，并在膨胀机入口设有紧急切断阀。c设备原理膨胀机是膨胀空气由进口管进入透平蜗壳，经过喷嘴再进入工作轮做功，然后经扩压室、排气管排出。膨胀量是通过改变喷嘴通道的截面积来实现。增压机由进气室、叶轮、无叶扩压室、增压蜗壳组成，其叶轮与膨胀机的叶轮置于同一轴上，二者转速相同，由膨胀机叶轮发出的机械功驱动其旋转，气体进入叶轮后，被加速增压，进入无叶扩压室之后，又进一步增压，最后汇集于蜗壳排出机外，经冷却降温后进入主换热器，在进入膨胀机。（4）分馏系统a作用纯化系统来的空气经冷却达到冷凝温度后，通过精馏在分馏塔内将空气分离成符合要求的氧气和氮气。为提高氧气提取率，膨胀机后空气也进入上塔进行精馏。b工艺原理首先将加压空气在主换热器中进行冷却，使其达到冷凝温度后开始液化，然后送入分馏塔下塔，由于气液混合物温度及浓度不同，发生传热与传质，又因各组分的沸点不同，通过精馏产生多次的部分蒸发和部分冷凝，在下塔底部产生富氧液空，下塔顶部产生纯氮气。冷凝蒸发器是联系上、下塔的纽带，对于上塔是蒸发器，对于下塔是冷凝器。由于上、下塔压力不同，温度也不同，下塔氮气在主冷凝蒸发器内与上塔液氧换热变成液氮，分别作为上、下塔的回流液。下塔底部富氧液空过冷后再送入塔继续精馏，则在上塔底部产生液氧，顶部产生纯氮气，中上部抽出部分污氮，经主换热器复热后送出系统。c设备原理主换热器采用铝制板翘式换热器，能高效换热、温差小，多股流体同时换热，且结构紧凑、重量轻。分馏塔上、下塔均采用筛板进行初步精馏和深度精馏。而主冷处于上、下塔之间，是联系上、下塔的纽带，属高效板式换热器。（5）液氧、液氮贮槽及汽化系统a作用将装置生产的液氧、液氮贮存起来，当装置短停时通过汽化器将液氧汽化，可在短时间内向氧压机供氧气；当冷凝蒸发器液氧液位低时，可对其充液（在大开车时可以缩短开车时间）。液氮通过汽化器将液氮汽化可以供给空压站氮压机继续使用。b设备原理液氧、液氮贮槽为双色圆筒结构，并通过抽真空保温，减少了冷损；汽化器采用板式换热，液氧、液氮被空浴式汽化后送往需要的用户。2.5装置特点(1)流程上采用全低压、外压缩流程；(2)预冷系统利用多余的污氮气及氮气对循环水进行冷却，并经冷冻机组，不但节能且充分利用了富余气体；(3)采用分子筛吸附，大大简化空气净化工艺，延长了切换周期，提高了净化效果；(4)采用带增压机的透平膨胀机，提高了运行效率、减少了膨胀量，优化了精馏操作；(5)设置了液氧、液氮贮槽及汽化系统，为空分装置短停时系统用氧气、氮气提供了方便；(6)装置采用DCS控制，使操作更加方便和稳定。三、主要工艺指标控制下列参数稳定是本空分设备运转正常及达到最佳设计工况的标志，在操作中应尽量达到下述值。但由于制造、安装、季节性气温、水温变化，将使实际运转参数偏离设计值，这是正常现象。3.1温度控制 (1) TIA-1102空气冷却塔AT1101空气出口温度812 (2) TIA-1103冷冻水出冷水机组温度78 (3)TI-1127冷冻水进冷水机组温度1215 (4) TICA-1206、TICA-1207再生器加热时再生器出电加热器温度175，150、190报警。 (5) TI-101空气进冷箱温度15 (6) TI-102氧气出分馏塔温度12 (7) TI-103氮气出分馏塔温度12 (8) TI-104污氮气出冷箱温度12(9) TI-448膨胀机前温度-115(10) TI-449A(TI-449B)膨胀机后温度-173(11) TI-1空气出主换热器温度-173 3.2压力控制 (1) 空压机出口压力：正常0.52MPa (2) PIAS-1108空气出空气冷却塔，压力0.51MPa 0.40MPa报警 0.35MPa水泵停车 冷水机组停车 (3) PIC-106氮气出分馏塔压力0.015MPa (4) PIC-104氧气出分馏塔压力0.025MPa (5) PI-441、 PI-442膨胀机前压力0.72MPa (6) PI-448膨胀机后压力0.035MPa (7) PI-1下塔下部压力0.465MPa (8) PI-2下塔上部压力0.45MPa (9) PI-3上塔下部压力0.038MPa (10) PI-4上塔顶部部压力0.033MPa (11) PI-445进冷箱增压空气压力0.78MPa3.3阻力控制 (1) PdI-1下塔阻力15 KPa (2) PdI-2上塔阻力5 KPa3.4液面控制(单位：mm)LICAS-1129空气冷却塔AT1101液面调节正常800 500 1200报警 1400水泵联锁停车LICA-1111水冷却塔WT1101液面调节正常1200 800 1500报警 LIC-1下塔液空液面控制500mmLI-2冷凝蒸发器液氧液面指示为2500mm 3.5流量控制 (1) FI-1201空气进冷箱流量43000m3/h (2) FIS-1231再生气量9000m3/h (3) FIRQ-108产品氮气流量6000m3/h (4) FICQ-104产品氧气流量8000m3/h (5) FI-401膨胀空气流量7000m3/h3.6纯度控制(1) AIA-1201出分子筛的空气中CO2含量分析：正常2PPm (2) AIA-103氮气出分馏塔纯度10PPm O2(3) AIA-101氧气出分馏塔纯度99.6%O2(4) AI-2冷凝蒸发器液氧分析 ：乙炔含量0.01PPm 警戒值0.1PPm 停车值1PPm 总烃含量100PPm(250PPm停车)(5) A-1下塔液空分析3638% O2四、系统开、停车及正常操作4.1启动前必须具备的条件(1) KDON-8000/6000型空分设备全部安装施工完毕，安装记录核实无误，系统经试压、吹除、裸冷，填充保温材料、吸附剂完毕、干燥合格。(2)空气过滤器、空压机、预冷系统、纯化系统、分馏塔系统，压氧、压氮系统等单机试车成功，符合要求，安装记录核实无误。(3)仪控调试工作全部结束，符合要求，安装记录核实无误。(4)保证水、电、气供给。(5)操作现场畅通、安全设施齐全、标志醒目，并具备必要的通讯设施。4.2设备启动前的准备设备启动前的准备该过程主要是为设备的启动和长期运转打下良好的基础，因此必须作好物质和技术上的准备，即各岗位人员除作到应知应会，对工艺流程和安全技术应有充分的了解外，还应认真作好以下工作，以便顺利开车。（1）检查各系统之间的连接情况是否正确。（2）按各机组使用说明书的要求，分别检查空压机、膨胀机、冷水机组、水泵等是否正常，并作好启动准备，使各机组均处于待运行状态。（3）检查空分装置是否完全干燥，在该区域不允许有液体水分存在，并关闭所有阀门。（4）除分析仪表外，所有仪表的阀门全部打开。（5）温度记录和测量仪表都要处于通路状态，并检查联锁是否正常。4.3冷却水系统启动（1）打开冷却水进出口阀门（2）总冷却水供水4.4检查并启动分子筛吸附器自动控制系统（1）接通外来仪表气，将压力调至0.5MPa。（2）启动除分析仪表以外的所有指示仪表。（3）接通分子筛吸附器的程序控制器。（4）将切换蝶阀和球阀投入空运转，检查阀门动作程序是否正常，并仔细观察阀门动作有无滞后或其它反常情况，正常后切换为手动控制，手动关闭各切换阀。4.5启动油路系统启动空气压缩机油泵，并调至正常值，使润滑循环管路正常。4.6启动空气压缩机按其使用维护说明书的要求启动空压机，缓慢提高空压机排出压力达0.53MPa使之运转。4.7预冷系统的冲刷和启动准备（1）检查各管件及离心水泵，检查各仪表、仪控是否正常，通知送电，作好水泵、冷水机组启动准备。（2）冲刷水冷却塔WT1101。全开V1152，逐渐打开V1111冲刷水冷却塔。接通液面计LICA-1111，观察液面计LICA-1111与玻璃管液面计LI-1102的指示是否一致，不一致时要调整LICA-1111，进一步开大V1111，使液面涨高至1200mm。然后投入自控，控制V1152的开度使液面稳定，观察排放水到清净时水冷却塔冲刷结束，准备进行空气冷却塔的冲刷。冲刷空气冷却塔AT1101。开V1151、V1126、V1115(或V1116)、V1123(或V1124)，并打开冷冻机旁通阀门V1147，启动离心水泵WP-C(或WP-D)。观察V1151排水，待水清洁后，停离心水泵,关闭相应阀门。开V1125、V1113(或V1114)、V1121(或V1122)，启动离心水泵WP-A(或WP-B)，观察V1151排水，待排水清洁后，调整V1151开度使LI-1101指示值稳定在800mm左右，并调整LICAS-1129使其指示值与LI-1101指示一致。关V1125，关V1151。然后再缓慢向空气冷却塔导气，当PIAS-1108缓升至0.51MPa时，再重新启动常温水泵和冷冻水泵，同时半开V1125，V1126，全开V1128，V1130，调节V1129，接通液位计LICAS-1129的联锁、报警装置。控制液位高度为800mm，观察控制液位LICAS-1129与就地液位计LI-1101是否一致，不一致时调整LICAS-1129，然后接通PIAS-1108的联锁。（3）按冷水机组操作说明启动冷水机组，并调节制冷量使水温在78。4.8启动纯化系统（1）在纯化系统控制器准备就绪(处于手动位置)的情况下，打开V1253放掉游离水后关小；手动打开V1203（或V1204），缓慢打开V1251（或V1252）向一只分子筛吸附器导气。在导气过程中一定要缓慢，要保持空压机出口压力稳定。（2）在PI-1201(或PI-1202)压力指示达到0.51MPa时并稳定后，全开V1201(或V1202)，关V1251(或V1252)。（3）断续启闭分子筛吸附器底部排放阀检查空气中是否夹带有游离水，若有水应多吹除几次，一直到无游离水为止。此阀应断续打开，并经常检查是否有游离水析出。（4）手动控制V1209，使其向另一只吸附器充气，其充气时间为1215分钟。以PI-1202(或PI-1201)的变化为依据，当PI-1202(或PI-1201)达到0.51MPa时关V1209。（5）手控开V1202(或V1201)、V1204(或V1203)，关V1201(或V1202)、V1203(或V1204)（6）部分开启V1225(或V1226)，手控开V1210(或V1211)，使其泄压时间为8分钟。泄压完毕后手控关闭V1210(或V1211)。（7）手控开启另一只分子筛吸附器再生流路阀门V1207(或V1208)、V1205(或V1206)并打开V1244（或V1243），V1246（或V1245）。准备加热再生。（8）稍开V1232并进行调节，使PI-1205约为0.02MPa左右、FIS-1231流量指示为9000m3/h左右。（9） 电加热器EH1201（或蒸汽加热器SH1201）投入工作，控制加热器再生温度175，并投入TIAS-1206 。（10）将分子筛吸附器程序控制器投入自动，直到AI-1201分析直到CO2含量小于2PPm时为止。（11）倒换仪表气源，待仪表气压力稳定停外来仪表气。打开V1235，关闭V1255。4.9分馏塔系统的吹扫吹扫的目的是为了消除系统中任何杂质和使分馏塔系统中所有设备、阀门、管道充分干燥。要求每个吹除阀门必须吹扫至不得再出现灰尘和游离水为止，吹出气体露点在-50以下。（1）打开V101、V102、V103，缓慢打开V1221向分馏塔系统导气，导气要慢，不得使PI-1206有波动现象，以防吹坏分子筛吸附器床层及分馏塔塔板。吹扫时中压系统应保持在0.5MPa,低压系统应保持在0.030.04MPa。（2）多次启闭下塔吹除阀V308之后，保持一合适开度，接下来开启V307阀，执行相同的操作方法，完成下塔吹除。（3）注意保持空压机压力，开启V104，同时开启V1、V2阀，注意上塔压力PI-250Kpa，依次开启V310、V303、V304及V305阀。（4） 调整上塔压力使满足PIC-110在2030Kpa，调整V110，保持FICS-1231流量为9000Nm3/h。（5）依次开启V104、V107阀，分别吹扫氧气管道和氮气管道。（6）按膨胀机说明书要求接通密封气，调整好油压，拆除膨胀机前过滤器和膨胀机后膨胀节，确认回流阀V457(或V458)全开，打开V447(或V448)，V441(或V442)、V443(或V444)，略开V451(或V452),小心缓慢微开V455(或V456)。开度视气量而定。吹除膨胀机前后管道。测露点达-50时，关闭各阀门，恢复机前过滤器和机后膨胀节。开启各台膨胀机的导叶和紧急切断阀开启V481、V482和V471、V472阀，分别对膨胀机进行单体加温，此时应注意观察机组有无转动及异声。过12小时后关闭V471、V472和V481、V482。（7）开启V11阀略作吹除后再关闭。（8）在塔体内干燥吹除中，应根据实际情况不断调整各管路的气量，确保各设备、容器、管道全部被干燥，吹除不留死角，当测得V481、V482、V308、V310-50时，进行仪表管吹除。（9） 拆开各仪表管、分析管接头（涉及连锁及必要监控点除外），调整各吹除阀开度，使上塔压力3040KPa，吹扫仪表管，且未发现不通仪表管，装上各拆开的仪表管接头。4.10分馏塔系统的冷却启动冷却阶段的目的，是将正常生产时的低温部分设备、管道从常温冷却到接近空气液体温度为积累液体及氧、氮分离准备低温条件。冷却开始时，顺序开启冷却流路的阀门。空气压缩机排出的空气不能全部进入分馏塔，多余的压缩空气由放空阀排放大气，并由此保持空压机排出压力不变。随着分馏塔各部分温度逐渐下降，吸入空气量会逐渐增加。可逐步关小放空阀来进行调节，当各流路吹除阀结霜后，开关数次后关闭。应特别注意的是在冷却过程中保冷箱内各部分的温差不能太大，否则会导致热应力的产生，冷却过程应按顺序缓慢进行，以确保各部分温度均匀。此阶段操作要点是必须保证空压机出口压力稳定，其操作值为0.53MPa。当主换热器冷端温度(TI-1)接近空气饱和蒸汽温度约-172时，此阶段便告结束。（1）操作条件空压机运行正常预冷系统运行正常纯化系统处于正常操作状态。（2）膨胀机启动前工艺流路准备稍开氧气放空阀V104。稍开氮气放空阀V106；V110投入自动。依次渐开节流阀V1、V2。注意上塔压力PI-250KPa。稍开V201、V202、V203向冷箱充气。（3）膨胀机组的启动机组启动准备：检查气、油系统准备情况，向机组供密封气，润滑油；其压力按膨胀机操作说明书调整。 膨胀机单体加温结束，关闭V471、V472、V481、V482，并接通增压机后冷却器的冷却水。全开膨胀机增压端V451(V452),V455(V456)及V457(V458)阀。全开膨胀空气流路总阀V448；稍开V447。全开膨胀机进、出口阀及紧急切断阀。启动一台膨胀机：缓慢打开膨胀机的调节喷嘴HC-451 (HC-452)，在不使膨胀机发生喘振的情况下，逐渐开大HC-451 (HC-452)关小V457(V458)阀，使转速逐步达到额定转速。当第一台膨胀机运转正常后，启动另一台膨胀机。当启动和调整膨胀机时，要密切监视空压机。根据情况逐渐关小空压机放空阀，保证空压机排出压力为0.53MPa。（4）分馏塔冷箱内设备冷却 全开吹除阀V308、V307，当出现结霜时关闭V308，关小V307。当冷凝蒸发器出现液体时，关闭V307。全开吹除阀V310并保证空压机排压不低于0.53MPa。当出现结霜时关闭。稍开膨胀空气启动旁通阀V450。倒换分子筛吸附器再生气源在保证再生气流量稳定的情况下，渐关V1232，渐开V1231控制再生气量为9000m3/h左右，直至V1232全关。本阶段其它注意事项a观察主换热器热端温度TI-102、TI-103、TI-104是否一致，如果不一致，适当调节各主换空气进口阀。b随着各设备的温度降低，应逐步关小V448，开大V447使膨胀机前温度逐渐降低，并最大限度地发挥膨胀机的制冷能力，随塔内温度的降低逐渐增加膨胀量，调节膨胀机工况。c塔内设备管道在冷却阶段的调整操作基本可以参照第9条15执行，各吹除阀在出口结霜后关闭。d 随着冷却温度的降低，空压机应不断增加送气量，操作人员就地操作，保压放空，不得擅自离开岗位。e 在冷却过程中，必须勤于操作，使整套装置尽可能同步降温，不要使各部分温差太大。要特别注意对冷凝蒸发器的冷却，不要使主换热器过冷。f注意各设备的均匀冷却。当主换热器后温度TI-131达到约-172时，开始产生液空，本阶段结束。4.11液体积累及生产工况调整积液阶段的目的是为建立精馏工况积累所需的液体，当冷箱内设备被进一步冷却至空气液化温度（下塔或冷凝蒸发器）出现液体且被逐渐积累，在此阶段，膨胀机出口温度尽可能保持低，但不得进入液化区。部分膨胀空气可通过V450旁通进入污氮总管。（1）调整V447和V448开度，使机后温度TI-449A、TI-449B保持在-178以下，但不得低于-185,以免膨胀机后带液，损坏机器。（2）确定关闭所有的吹除阀和液体排放阀，全开V1、V2。（3）当下塔液面LIC-1指示达300mm时，稍开吹除阀V308，检查下塔是否有液空，当有液空后检查是否干净，如不干净可通过V309排放，直至干净为止。（4）当下塔液面LIC-1指示值达600mm时，将下塔液空液面计LIC-1与液空节流阀V1之间的联锁接通，即将V1投入自控。（5）当冷凝蒸发器液面计LI-2有指示时，应打开冷凝蒸发器吹除阀V310，以检查排出液体是否干净，如果不干净，应打开V311进行排液，直至冷凝蒸发器中的液体干净为止。（6）当冷凝蒸发器液面超过700mm时微开V11阀使液氮回流入下塔，进入下塔空气自动增多，可调节产品气放空阀，保证上、下塔的操作压力。同时注意空压机排气压力保持稳定。（7）当下塔有阻力后，对下塔进行纯度调整，调整液氮节流阀V2以使下塔顶部的氮气纯度尽可能提高，并使塔底液空纯度提高至36%38%O2。（8）当冷凝蒸发器液面高度约1600mm时，适当关小氧、氮放空阀，以提高上塔压力至0.0450.05MPa，利于积累液体。略开V313阀吹除氦氖气。（9）当上塔有阻力显示后，应边进行液体积累，边进行调纯，使冷凝蒸发器液体氧组分尽快提高，以减小冷凝蒸发器温差，加快冷凝蒸发器的液体积累。缓慢分步调整V2阀开度，交替分步调整V11阀开度。（10）在积累液体和调纯的过程中，为了更快地提高产品纯度，可适当开大膨胀空气旁通阀V450，以减少进上塔膨胀气量，以尽快建立上塔精馏工况。（11）当冷凝蒸发器液面LI-2高度接近2100mm时，逐步关小一台膨胀机的进气阀门，降低机前压力，减少膨胀量。当LI-2达到2500mm时，可关闭一台膨胀机，同时逐步关小膨胀空气旁通阀V450，直至全部关闭。（12）在冷凝蒸发器液面逐渐上涨的情况下，应根据氧气、氮气纯度适当增大其放空量，直至达到或超过设计要求为止。当冷凝蒸发器液面高度LI-2达到2500mm，氧气纯度达99.6%O2，气量达6000m3/h，氮纯度达10ppmO2，产量10000m3/h并稳定一段时间后，可逐渐关小或关闭氧、氮放空阀V104、V106，开大氧、氮产品送出阀V105、V107、V108。 （13）本阶段其它注意事项a随着空气的大量液化，进入分馏塔的气量越来越多，因而要根据工况的变化，注意空压机保压，逐步减少放空量。b随着空气量的增加，要注意空气出空气冷却塔的温度约在810。当温度偏高时，可适当增加进空气冷却塔的冷却水和冷冻水的流量，以使空气温度降低。c经常查看分子筛吸附器底部排放阀及V1253，以检查空气进纯化系统时是否带有游离水，如果有，应视其多少进行处理。d出分子筛吸附器空气中的CO2含量不得大于2PPm，超过可视情况适当增大再生气量或将再生温度适当提高，或者调整切换周期。e要根据主换热器热端返流气温度TI-102、TI-103、TI-104的变化趋势，调整空气进口蝶阀V101、V102、V103的开度。f 为了尽快积累液体，就应该不使主换热器温差扩大，为此，要使主换热器中部温度不能过低，不得低于 -120，正常操作为 -106。五、常见事故及事故处理5.1事故处理5.1.1空气质量异常，二氧化碳、碳氢化合物严重超标。（1）危害：造成分子筛床层空透，轻则造成空分冷箱内设备管道堵塞，重则造成主冷爆炸。（2）原因：焦化厂排烟量过大；厂内二氧化碳气体大量排放。（3）预防措施及处理方法：空分装置紧急停车。5.1.2空冷塔带水（1）危害：造成分子筛带水，严重时造成分子筛报废，主换热器通道及膨胀机冻结堵塞，空分装置停车，再生或更换分子筛。（2）原因塔内填料脏，气体偏流；水量过大，发生液泛；循环水加药量大起泡；丝网除沫器效果差；空压机出口流量不稳，或者V1221阀门开度大，压力波动；液位高；分布器堵塞；操作不规范。（3）预防措施及处理方法每年清洗填料一次；调整好水量，避免液泛；通知循环水工段加药时少加、勤加，并通知空分工段；清洗或更换丝网除沫器；控制好空压机出口压力，或V1221阀门缓慢均匀打开，防止压力波动；控制液位在工艺范围内；清洗分布器；利用停车机会打开人孔检查填料结垢情况；严格执行操作规程，加强对氨水预冷系统的管理；操作时应先投气，后投水。5.1.3空冷塔窜气（1）危害：气体大量进入循环水回水管，回水不畅，造成空压机、膨胀机油温高，甚至联锁停车。（2）原因液位计冻结，液位指示不准；循环水加药时泡沫多，造成假液位。（3）预防措施及处理方法液位计采取保温措施，防止水冻结；通知循环水工段加药时少加，勤加并通知空分工段。5.1.4水冷塔检修时氮气超标（1）危害：使人窒息伤亡。（2）原因：氮气管道、阀门泄漏。（3）预防措施及处理方法a管道加盲板；b检修前强制通风，置换水冷塔，分析气体成份，合格后方可进行。5.1.5空气出吸附器后CO2含量值过高（1）危害：主换热器通道冻结、主冷爆炸物积聚。（2）原因：分子筛带水；程序控制不正常；分子筛再生不好；空气入吸附器前温度过高；吸附压力偏低；分子筛老化吸附能力下降；分析值不真实。（3）预防措施及处理方法加强氮水预冷系统操作及管理；先手动操作，进行修理；严格控制再生指标；降低空气入口温度；检查预冷系统；更换分子筛；提高分析准确度。5.1.6分馏塔系统二氧化碳超标（1）危害a出口气水份、二氧化碳等超标，造成主换热器通道冻结；b主冷总碳乙炔超标，严重时引起主冷爆炸。（2）原因a被水浸泡； b分子筛床层不平，气体偏流或短路；c再生气流量小，温度低，再生不彻底；d使用时间过长。（3）预防措施及处理方法a排水后采用干燥气吹去游离水，然后采用大气量，高温多次再生，直到达到一个冷吹峰值；b扒平分子筛床层，避免气体偏流或短路；c按照工艺要求控制好再生气流量及温度，使分子筛再生彻底；d更换分子筛。5.1.7纯化器程序控制故障（1）危害a程序不能自动运行 ； b严重时造成停车。（2）原因a切换阀或均压阀内漏，造成均压时压差大于10KPa，泄压压力大于15 KPa；b仪表程序控制故障。（3）预防措施及处理方法a分析判断泄漏阀门，查明后处理，若有必要需停车处理；b手动运行并通知仪表处理。5.1.8增压机空冷器、增压后换热器泄漏（1）危害a气进入水中影响换热； b水进入气中，使换热器、膨胀机甚至分馏塔造成堵塞或冻坏设备；c需要较长时期进行加温停车。（2）原因a正常生产时气漏人水中； b停车时水漏入气侧通道。（3）预防措施及处理方法a停车时将气侧吹除阀打开； b系统停车大加温；c停车修理。5.1.9膨胀机振动大（1）危害a轴承轴瓦损坏，甚至导致主轴断裂； b严重时造成停机。（2）原因a膨胀机超速； b机内有杂物，损坏叶轮，造成动平衡破坏；c轴承间隙大； d机后带液；e供油质量差，油温高或者低； f喘振阀失灵；g蓄能器不起作用。（3）预防措施及处理方法a采用防喘振阀控制好膨胀机的转速； b原始开车或大修后严格检查过滤网；c检修调整轴承间隙； d机前节流，降低制冷量；e控制好润滑油的温度； f通知仪表人员检查喘振阀；g定期作蓄能器试验。5.1.10主换热器堵塞（1）危害a阻力大，气量小，造成换热效果差，冷损大；b严重时空分装置停车。（2）原因a进主换热器空气质量差，水、二氧化碳及碳氢化合物含量超标；b分子筛带入主换；c冷箱内管道破裂，珠光砂进入主换热器。（3）预防措施及处理方法a优化纯化器操作，控制好空气质量；b停车吹扫或清理；c停车处理漏点，清理主换热器内的珠光砂。5.1.11冷箱内泄漏（1）危害a冷箱壁挂霜，珠光砂冲刷管道及设备，使漏点逐渐增大，严重时主冷液位下降，被迫减量或停车；b冷箱基础温度低，基础冻裂；c扒砂处理，造成停车20天。（2）原因a管道、焊缝有砂眼； b阀门或法兰处泄漏。（3）预防措施及处理方法a严格进行气密性检查及裸冷检查，确保零泄漏，不扒砂；b阀门开关要慢，保证填料密封；安装时紧固好法兰，并采用保温岩棉，下部丝布包扎；c泄漏严重时，停车扒砂处理。5.1.12冷箱内污氮气流量小（1）危害a造
