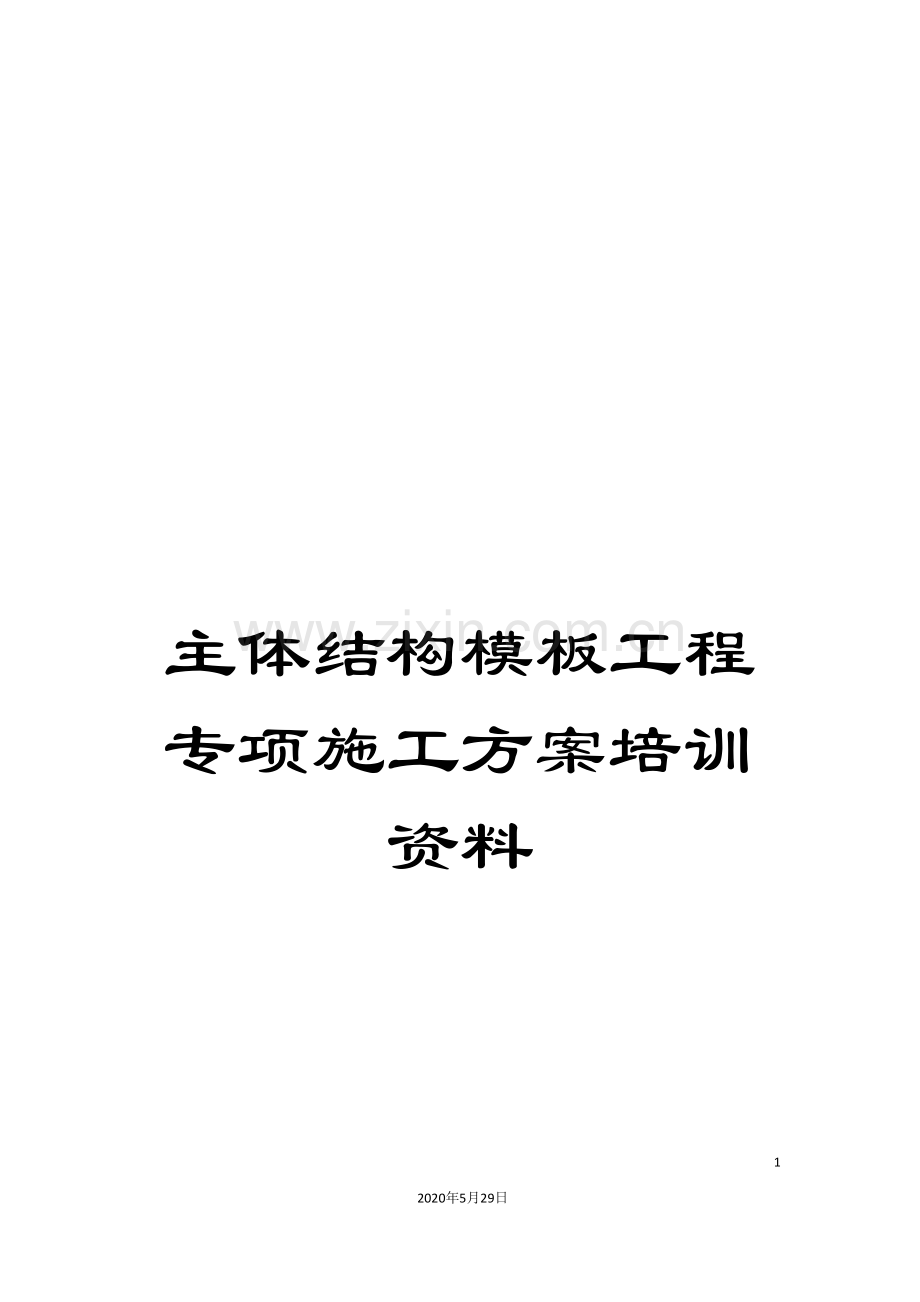

主体结构模板工程专项施工方案培训资料.doc

主体结构模板工程专项施工方案培训资料1342020年5月29日文档仅供参考XXX人民医院搬迁新建工程2#楼、1#楼主体结构模板工程专项施工方案编制:审核:批准:编制单位:XXX建设有限公司 XXX项目部编制日期: 4月10日目录第章 工程概况31.1工程概况31.2主要结构参数3第章 编制依据42.1施工图纸42.2相关规范、规程及标准4第章 施工总体布署及材料选用53.1施工总体布署53.2模板材料的选用5第章 配模设计64.1挡墙模板64.2剪力墙模板74.3框架柱模板74.4框架梁模板84.5现浇板模板94.6楼梯模板9第章 模板设计验算105.1墙模板验算105.2框架柱模板验算(600600)185.3框架柱模板验算(950950)285.4框架梁模板验算395.5楼板模板验算555.62#楼25M跨梁段模板验算63第章 模板施工工艺796.1模板安装796.2模板拆除81第章 模板工程质量要求及预控837.1进场模板材料质量标准837.2模板安装质量要求837.3模板安装质量控制措施857.4模板高支撑架施工要求87第章 安全、文明施工88主体结构模板工程专项施工方案第章 工程概况1.1工程概况2#楼主体共分为A、B、C、D四个区域,建筑物总长度为119米,总宽度为105米,总高度为:23.10米(不含地下室),基础为柱下独立基础和剪力墙墙下条形地梁基础。地下室顶板以下结构类型为独立柱、框剪结构。基础采用柱下独立柱基础和墙下条形基础,独立基础分单个独立柱基础和双联独立柱基础,持力层为坚硬中风化泥岩,基础埋入持力层300左右,建筑结构安全等级为二级。1#楼分为A、B、C三个区,A区地下一层,地上19层,框架剪力墙结构,建筑物总高度为75.850m,B区地下一层,地上15层,框架剪力墙结构,建筑物总高度60.250m,C区地下一层,地上19层,框架剪力墙结构,建筑物总高度75.850m。基础为柱下独立基础和剪力墙下地梁条形基础,地下室外墙厚度为350mm,地下室顶板以下结构为独立柱、框架剪力墙结构。基础采用柱下独立柱基础和墙下条形基础,独立基础分单个独立柱基础和双联独立柱基础,持力层为坚硬中风化泥岩,基础埋入持力层300左右,建筑结构安全等级为二级。1.2主要结构参数2#楼墙体主要为250mm、300mm、350mm三种,柱截面主要有600mm600mm、600mm700mm、650mm700mm;框架梁宽250mm450mm,梁高400mm1800mm,最大跨度25m;板厚度为100mm、120mm、150mm、180mm。混凝土强度等级:基础为C30;A区挡墙为C40P6抗渗混凝土,其它各区挡墙为C30P6抗渗混凝土;框架柱:A区-0.05m以下为C40,A区5.05m以下为C35,A区5.05m以上为C30,其余各区框架柱C30;地下室底板C25抗渗混凝土。楼梯、梁、板为C30混凝土。1#楼墙体厚度主要为250mm、300mm、350mm;框架柱断面有:900900、800900、950950、750750、600600、800800、850850、700700、800850、D900(圆柱);框架梁宽200mm450mm,梁高300mm950mm;最大跨度9m;板厚度为120mm、180mm;混凝土强度等级:基础为C40;挡墙为C60抗渗混凝土,抗渗等级P6;剪力墙C35C60;剪力墙C35C60;框架柱C35C60;梁、板C30、C35、C40。2#楼、1#楼结构钢筋为HPB235、HRB335、HRB400、冷扎带肋钢筋。本工程特点:构件截面种类复杂、部分梁段跨度大,框架梁和墙体大部份为弧形结构,施工难度较大。第章 编制依据2.1施工图纸设计院提供的、。2.2相关规范、规程及标准(GB50204- )(JGJ130- )(GB50009- )(GB50010- )(GB50017- )(第四版)(JGJ3-91)(GB50300- )(JG803-91)(JGJ130- )(GBT17656- )第章 施工总体布署及材料选用3.1施工总体布署根据施工组织总设计,分别在2#楼南北两侧、1#楼南北两侧设置木工加工棚,以满足大量模板加工的需要。木工棚场地及半成品堆放场地均采取了地面硬化措施,便于加工模板及堆放半面品模板。加工棚内配置圆盘锯、刨木机等木工专用机具。3.2模板材料的选用为保证本工程创立国家鲁班奖,保证主体工程结构达到优良结构,本工程主体结构0.00m以上采用清水混凝土工艺,因此对模板工艺要求很高。主体结构0.00m以上主体结构墙、柱、梁采用18mm厚优质竹胶合模板,平板采用18mm厚优质覆膜板。墙、柱、梁模板配制:2#楼配置3层(套);1#楼第5层以下配置3层(套),第5层以上配置5层(套)。墙、柱、梁模板只能摊销3次后报废。平板模板按4次周转摊销使用。主体结构0.00m以下独立基础、条形基础采用15mm厚木胶合板,墙、柱、梁采用18mm厚木胶合模板。支撑系统采用扣件式钢管脚手架。2#楼、1#楼圆柱模板采用定型专用模板,每栋楼配置2套定型专用模板。各种模板材料规格及使用部位详见表3-1、表3-2。表3-12#楼、1#楼主体结构0.00m以下模板材料及使用部位材料名称规格/型号使用部位木胶合板长宽厚:1220mm2440mm15mm独立基础、条形基础木胶合板长宽厚:1220mm2440mm18mm地下室墙、柱、梁、顶板、楼梯木方宽高:50mm100mm基础、地下室钢管直径壁厚:48mm3.5mm模板支架、脚手架对拉螺栓长度根据实际情况;规格:M12剪力墙、柱、梁止水螺栓长度根据实际情况;规格:M12地下室挡墙表3-22#楼、1#楼主体结构0.00m以上模板材料及使用部位信息表材料名称规格/型号使用部位竹胶合板长宽厚:1220mm2440mm18mm墙、柱、梁覆膜板长宽厚:1220mm2440mm18mm现浇板、楼梯木方宽高:50mm100mm主体结构钢管材质:Q235-A;规格:48mm3.5mm主体结构对拉螺栓长度根据实际情况:M12剪力墙、柱、梁、楼梯第章 配模设计4.1挡墙模板模板面板采用18mm厚优质胶合板(各部位使用胶合板类型见本方案第3章),上下层面板竖向拼缝位置应错开,接缝处加设木方背楞,以加强模板整体刚度。次楞(立档)采用50100mm木方,间距200mm,次楞木方要紧贴面板,并用钢钉钉牢,不得有松动现象。主楞(横挡)采用483.5mm双钢管,纵向间距400mm,双钢管的接头位置应错开;穿墙螺栓采用型号为M12止水螺栓,横向间距400mm,纵向间距400mm。墙体模板安装时应采取临时固定措施,安装完成后结合满堂脚手架加固校正,并沿墙高度方向均匀部置斜撑三道,斜撑采用483.5mm钢管与满堂脚手架交接处采用扣件连接。模板设计验算见本方案第5章。挡墙模板安装示意图如下:4.2剪力墙模板模板面板采用18mm厚优质胶合板(各部位使用胶合板类型见本方案第3章),上下层面板竖向拼缝位置应错开,接缝处加设木方背楞,且长不不应小于400mm,以加强模板整体刚度。次楞(立档)采用50100mm木方,间距200mm,次楞木方要紧贴面板,并用钢钉钉牢,不得有松动现象。主楞(横挡)采用483.5mm双钢管,纵向间距400mm,双钢管的接头位置应错开;穿墙螺栓直径12mm,横向间距400mm,纵向间距400mm。墙体模板安装时应采取临时固定措施,安装完成后结合满堂脚手架加固校正,并沿墙高度方向均匀部置斜撑三道,斜撑采用483.5mm钢管与满堂脚手架交接处采用扣件连接。模板计算见本方案第5章。挡墙模板安装示意图如下:4.3框架柱模板按图纸设计断面尺寸配模。0米以上模板面板采用18mm厚优质竹胶合板(各部位使用胶合板类型见本方案第3章);次楞(立档)采用50100mm木方,间距不得大于250mm;柱箍采用483.5mm双钢管,间距500mm;截面大于700mm的柱必须设置对拉螺栓,对拉螺栓采用型号为M12,在B/H方向各设置一根。螺栓穿直径15mm的PVC导管;柱模板结合满堂脚手架进行加固,安装时应采取临时固定措施,安装完成后结合满堂脚手架加固校正,并沿高度方向均匀部置斜撑三道,斜撑采用483.5mm钢管与满堂脚手架交接处采用扣件连接。模板计算见本方案第5章。柱子模板示意图如下: 4.4框架梁模板模板面板采用18mm厚优质竹胶合板(各部位使用胶合板类型见本方案第3章);次楞(立档)采用50100mm木方,梁侧的梁底木方采用垂直于梁截面方向布置,木方间距不得大于250mm;高度大于700mm的梁必须设置M12穿梁螺栓一排,穿梁螺栓从PVC管中穿过,穿梁螺栓水平方向间距400mm;梁高度大于于900时应加设穿梁螺栓至两排以上,穿梁螺栓纵向间距不大于400mm。梁宽大于250mm时设置梁底部支撑(梁底部支撑采用可调撑托),梁底和梁侧支撑顺梁跨度方向间距均为0.5m。在本方案中将分别对门诊楼25m跨梁段(截面450mm1800mm)、1#楼9米跨梁段(截面450mm950mm)模板进行验算,详见本方案第5章。梁模板示意图如下:4.5现浇板模板顶板底模面板采用18mm厚优质胶合板(各部位使用胶合板类型见本方案第3章);次楞(立档)采用50100mm木方,间距250mm;托梁采用483.5mm钢管;模板支撑系统为满堂脚手架。满堂脚手架立杆间距1.0m,扫地杆离地0.2m,步距1.5m,并按规范要求设置剪刀撑。顶部采用可调撑托支撑。模板计算见本方案第5章。板模板安装示意图如下:现浇平板模板安装示意图4.6楼梯模板顶板底模面板采用18mm厚优质胶合板(各部位使用胶合板类型见本方案第3章);次楞(立档)采用50100mm木方横向布置,间距不得超过250mm;主楞采用50100mm木方纵向布置,间距500mm;侧模采用18mm厚木胶合板,侧模上根据设计梯步尺寸均匀开槽,开槽宽度和深度应与踢面挡板尺寸一致。并采用M12对拉螺栓加固。靠墙侧在墙上打入膨胀螺栓,对拉螺栓靠墙侧与膨胀螺栓焊接。支撑系统采用扣件式钢管脚手架,支撑顶部采用可调撑托。楼梯模板安装示意图如下:楼梯模板安装示意图(一)立面楼梯模板安装示意图(二)平面第章 模板设计验算5.1墙模板验算本工程中墙体厚度分为三种,分别为250mm,300mm,350mm。在本计算书中取墙厚350mm,墙高6.2m(地下室挡墙)配模进行验算。根据,当采用溜槽、串筒或导管时,倾倒混凝土产生的荷载标准值为2.00KN/m2;5.1.1参数信息基本参数:次楞间距(mm):200穿墙螺栓水平间距(mm):400主楞间距(mm):400穿墙螺栓竖向间距(mm):400对拉螺栓直径(mm):M12主楞信息:主楞材料:圆钢管主楞合并根数:2直径(mm):48.00壁厚(mm):4.00次楞信息:次楞材料:木方次楞合并根数:1宽度(mm):50.00高度(mm):100.00面板参数:面板类型:胶合面板;面板厚度(mm):18.00;面板弹性模量(N/mm2):6000.00面板抗弯强度设计值fc(N/mm2):14.00面板抗剪强度设计值(N/mm2):1.50木方和钢楞:方木抗弯强度设计值fc(N/mm2):14.00方木弹性模量E(N/mm2):9000.00方木抗剪强度设计值fv(N/mm2):1.50钢楞弹性模量E(N/mm2):206000.00钢楞抗弯强度设计值fc(N/mm2):205.00墙模板计算简图5.1.2墙模板荷载标准值计算按,新浇混凝土作用于模板的最大侧压力,按下列公式计算,并取其中的较小值: 其中,混凝土的重力密度,取24.000KN/m3;t新浇混凝土的初凝时间,取4.000h;T混凝土的入模温度,取25.000;V混凝土的浇筑速度,取2.500m/h;H模板计算高度,取6.200m;1外加剂影响修正系数,取1.200;2混凝土坍落度影响修正系数,取1.150。分别计算得46.083KN/m2、148.800KN/m2,取较小值46.083KN/m2作为本工程计算荷载。计算中采用新浇混凝土侧压力标准值F1=46.083KN/m2;倾倒混凝土时产生的荷载标准值F2=2KN/m2。5.1.3墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。根据,强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。计算的原则是按照龙骨的间距和模板面的大小,按支撑在次楞上的三跨连续梁计算。面板计算简图5.1.3.1抗弯强度验算弯矩计算公式:M=0.1q1l2+0.117q2l2其中,M面板计算最大弯矩(Nmm);l计算跨度(次楞间距):l=200.0mm;新浇混凝土侧压力设计值q1:1.246.0830.4000.900=19.908KN/m;倾倒混凝土侧压力设计值q2:1.42.000.400.90=1.008KN/m;其中0.90为按取的临时结构折减系数。面板的最大弯矩:M=0.119.908200.02+0.1171.008200.02=8.43104Nmm;按以下公式进行面板抗弯强度验算:其中,面板承受的应力(N/mm2);M面板计算最大弯矩(Nmm);W面板的截面抵抗矩:W=bh2/6=40018.018.0/6=2.16104mm3;f面板截面的抗弯强度设计值(N/mm2);f=14.000N/mm2;面板截面的最大应力计算值:=8.43104/2.16104=4.9N/mm2;面板截面的最大应力计算值=4.9N/mm2小于面板截面的抗弯强度设计值f=13N/mm2,满足要求!5.1.3.2抗剪强度验算计算公式:其中,V面板计算最大剪力(N);l计算跨度(次楞间距):l=200.0mm;新浇混凝土侧压力设计值q1:1.246.0830.4000.900=19.908KN/m;倾倒混凝土侧压力设计值q2:1.42.000.400.90=1.008KN/m;面板的最大剪力:V=0.619.908200.0+0.6171.008200.0=2514.3N;截面抗剪强度必须满足:=3V/(2bhn)fv其中,面板截面的最大受剪应力(N/mm2);V面板计算最大剪力(N):V=2514.3N;b构件的截面宽度(mm):b=400mm;hn面板厚度(mm):hn=18.0mm;fv面板抗剪强度设计值(N/mm2):fv=1.500N/mm2;面板截面的最大受剪应力计算值:=32514.3/(240018.0)=0.524N/mm2;面板截面抗剪强度设计值:fv=1.500N/mm2;面板截面的最大受剪应力计算值=0.524N/mm2小于面板截面抗剪强度设计值=1.5N/mm2,满足要求!5.1.3.3挠度验算根据,刚度验算采用标准荷载,同时不考虑振动荷载作用。挠度计算公式如下:其中,q作用在模板上的侧压力线荷载:q=46.080.4=18.433N/mm;l计算跨度(次楞间距):l=200mm;E面板的弹性模量:E=6000N/mm2;I面板的截面惯性矩:I=401.81.81.8/12=19.44cm4;面板的最大允许挠度值:V=0.8mm;面板的最大挠度计算值:V=0.67718.43 /(10060001.94105)=0.171mm;面板的最大挠度计算值:V=0.171mm小于等于面板的最大允许挠度值=0.8mm,满足要求!5.1.4墙模板主次楞的计算5.1.4.1墙模板次楞计算次楞直接承受模板传递的荷载,按照均布荷载作用下的三跨连续梁计算。本工程中,次楞采用木方,宽度50mm,高度100mm,截面惯性矩I和截面抵抗矩W分别为:W=51010/61=84.33cm3;I=5101010/121=416.67cm4;次楞计算简图次楞的抗弯强度验算次楞最大弯矩计算公式:其中,M次楞计算最大弯矩(Nmm);l计算跨度(主楞间距):l=400.0mm;新浇混凝土侧压力设计值q1:1.246.0830.2000.900=9.954KN/m;倾倒混凝土侧压力设计值q2:1.42.000.200.90=0.504KN/m,其中,0.90为折减系数。次楞的最大弯矩:M=0.19.954400.02+0.1170.504400.02=1.69105Nmm;次楞的抗弯强度应满足:其中,次楞承受的应力(N/mm2);M次楞计算最大弯矩(Nmm);W次楞的截面抵抗矩(mm3),W=8.33104;f次楞的抗弯强度设计值(N/mm2);f=14.000N/mm2;次楞的最大应力计算值:=1.69105/8.33104=2N/mm2;次楞的抗弯强度设计值:f=13N/mm2;次楞的最大应力计算值=2N/mm2小于次楞的抗弯强度设计值f=13N/mm2,满足要求!次楞的抗剪强度验算最大剪力按均布荷载作用下的三跨连续梁计算,公式如下:其中,V次楞承受的最大剪力;l计算跨度(主楞间距):l=400.0mm;新浇混凝土侧压力设计值q1:1.246.0830.2000.900/1=9.954KN/m;倾倒混凝土侧压力设计值q2:1.42.000.200.90/1=0.504KN/m,其中,0.90为折减系数。次楞的最大剪力:V=0.69.954400.0+0.6170.504400.0=2514.3N;截面抗剪强度必须满足:其中,次楞的截面的最大受剪应力(N/mm2);V次楞计算最大剪力(N):V=2514.3N;b次楞的截面宽度(mm):b=50.0mm;hn次楞的截面高度(mm):h0=100.0mm;fv次楞的抗剪强度设计值(N/mm2):fv=1.500N/mm2;次楞截面的受剪应力计算值:=32514.3/(250.0100.0)=0.754N/mm2;次楞截面的受剪应力计算值=0.754N/mm2小于次楞截面的抗剪强度设计值fv=1.5N/mm2,满足要求!次楞的挠度验算根据,刚度验算采用荷载标准值,同时不考虑振动荷载作用。挠度验算公式如下:其中,次楞的最大挠度(mm);q作用在次楞上的线荷载(KN/m):q=46.080.20=9.22KN/m;l计算跨度(主楞间距):l=400.0mm;E次楞弹性模量(N/mm2):E=9000.00N/mm2;I次楞截面惯性矩(mm4),I=4.17106mm4;次楞的最大挠度计算值:=0.6779.22/14004/(10090004.17106)=0.043mm;次楞的最大容许挠度值:=1.6mm;次楞的最大挠度计算值=0.043mm小于次楞的最大容许挠度值=1.6mm,满足要求!5.1.4.2墙模板主楞计算主楞承受次楞传递的荷载,按照集中荷载作用下的三跨连续梁计算。本工程中,主楞采用圆钢管,直径48mm,壁厚4.5mm,截面惯性矩I和截面抵抗矩W分别为:W=4.4932=8.99cm3; I=10.7832=21.57cm4; E=206000N/mm2;主楞计算简图主楞计算剪力图(KN)主楞计算弯矩图(KNm)主楞计算变形图(mm)主楞的抗弯强度验算作用在主楞的荷载:P1.246.080.20.41.420.20.44.648KN;主楞计算跨度(对拉螺栓水平间距):l=400mm;强度验算公式:其中,主楞的最大应力计算值(N/mm2)M主楞的最大弯矩(Nmm);M=1.67105NmmW主楞的净截面抵抗矩(mm3);W=8.99103mm3;f主楞的强度设计值(N/mm2),f=205.000N/mm2;主楞的最大应力计算值:=1.67105/8.99103=18.6N/mm2;主楞的最大应力计算值=18.6N/mm2小于主楞的抗弯强度设计值f=205N/mm2,满足要求!主楞的抗剪强度验算主楞截面抗剪强度必须满足:其中,主楞的截面的最大受剪应力(N/mm2);V主楞计算最大剪力(N):V=2277.3/2=1138.6N;A钢管的截面面积(mm2):A=424.115mm2;fv主楞的抗剪强度设计值(N/mm2):fv=120N/mm2;主楞截面的受剪应力计算值:=21138.6/424.115=5.369N/mm2;主楞截面的受剪应力计算值=5.369N/mm2小于主楞截面的抗剪强度设计值fv=120N/mm2,满足要求!主楞的挠度验算主楞的最大挠度计算值:=0.082mm;主楞的最大容许挠度值:=1.6mm;主楞的最大挠度计算值=0.082mm小于主楞的最大容许挠度值=1.6mm,满足要求!5.1.5穿墙螺栓的计算计算公式:NN=fA其中,N穿墙螺栓所受的拉力;A穿墙螺栓有效面积(mm2);f穿墙螺栓的抗拉强度设计值,取170N/mm2;查表得:穿墙螺栓的型号:M12;穿墙螺栓有效直径:9.85mm;穿墙螺栓有效面积:A=76mm2;穿墙螺栓最大容许拉力值:N=1.701057.6010-5=12.92KN;主楞的支座反力为穿墙螺栓所受的拉力,穿墙螺栓所受的最大拉力为:N=4.14KN。穿墙螺栓所受的最大拉力N=4.136KN小于穿墙螺栓最大容许拉力值N=12.92KN,满足要求!5.2框架柱模板验算(600600)2#楼大部分柱均为600mm600mm,故此计算书按600mm600mm柱的配模验算柱模板的可靠性。模板的背部支撑由两层(木楞或钢楞)组成,第一层为直接支撑模板的竖楞,用以支撑混凝土对模板的侧压力;第二层为支撑竖楞的柱箍,用以支撑竖楞所受的压力;柱箍之间用对拉螺栓相互拉接,形成一个完整的柱模板支撑体系。柱模板设计示意图柱截面宽度B(mm):600.00;柱截面高度H(mm):600.00;柱模板的总计算高度:H=6.00m;根据规范,当采用溜槽、串筒或导管时,倾倒混凝土产生的荷载标准值为2.00KN/m2;计算简图5.2.1参数信息基本参数:柱截面宽度B方向对拉螺栓数目:0;柱截面宽度B方向竖楞数目:4;柱截面高度H方向对拉螺栓数目:0;柱截面高度H方向竖楞数目:4;柱箍信息:柱箍材料:钢楞;截面类型:圆钢管484.5;钢楞截面惯性矩I(cm4):12.19;钢楞截面抵抗矩W(cm3):5.08;柱箍的间距(mm):450;柱箍合并根数:2;竖楞信息:竖楞材料:木楞;竖楞合并根数:2;宽度(mm):50.00;高度(mm):100.00;面板参数:面板类型:胶合面板;面板厚度(mm):18.00;面板弹性模量(N/mm2):6000.00;面板抗弯强度设计值fc(N/mm2):15.00;面板抗剪强度设计值(N/mm2):1.50;木方和钢楞:方木抗弯强度设计值fc(N/mm2):14.00;方木弹性模量E(N/mm2):9000.00;方木抗剪强度设计值ft(N/mm2):1.50;钢楞弹性模量E(N/mm2):206000.00;钢楞抗弯强度设计值fc(N/mm2):205.00;5.2.2柱模板荷载标准值计算其中,混凝土的重力密度,取24.000KN/m3;t新浇混凝土的初凝时间,取4.000h;T混凝土的入模温度,取25.000;V混凝土的浇筑速度,取2.500m/h;H模板计算高度,取6.000m;1外加剂影响修正系数,取1.000;2混凝土坍落度影响修正系数,取1.150。根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F;分别计算得38.403KN/m2、144.000KN/m2,取较小值38.403KN/m2作为本工程计算荷载。计算中采用新浇混凝土侧压力标准值F1=38.403KN/m2;倾倒混凝土时产生的荷载标准值F2=2KN/m2。5.2.3柱模板面板的计算模板结构构件中的面板属于受弯构件,按简支梁或连续梁计算。本工程中取柱截面宽度B方向和H方向中竖楞间距最大的面板作为验算对象,进行强度、刚度计算。强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。由前述参数信息可知,柱截面宽度B方向竖楞间距最大,为l=183mm,且竖楞数为4,面板为大于3跨,因此对柱截面宽度B方向面板按均布荷载作用下的三跨连续梁进行计算。面板计算简图5.2.3.1面板抗弯强度验算对柱截面宽度B方向面板按均布荷载作用下的三跨连续梁用下式计算最大跨中弯距:其中,M面板计算最大弯距(Nmm);l计算跨度(竖楞间距):l=184.0mm;q作用在模板上的侧压力线荷载,它包括:新浇混凝土侧压力设计值q1:1.238.400.450.90=18.664KN/m;倾倒混凝土侧压力设计值q2:1.42.000.450.90=1.134KN/m;式中,0.90为按取用的临时结构折减系数。q=q1+q2=18.664+1.134=19.798KN/m;面板的最大弯距:M=0.119.798183183=6.63104N.mm;面板最大应力按下式计算:其中,面板承受的应力(N/mm2);M面板计算最大弯距(Nmm);W面板的截面抵抗矩:b:面板截面宽度,h:面板截面厚度;W=45018.018.0/6=2.43104mm3;f面板的抗弯强度设计值(N/mm2);f=15.000N/mm2;面板的最大应力计算值:=M/W=6.63104/2.43104=2.728N/mm2;面板的最大应力计算值=2.728N/mm2小于面板的抗弯强度设计值=15N/mm2,满足要求!5.2.3.2面板抗剪验算最大剪力按均布荷载作用下的三跨连续梁计算,公式如下:其中,V面板计算最大剪力(N);l计算跨度(竖楞间距):l=184.0mm;q作用在模板上的侧压力线荷载,它包括:新浇混凝土侧压力设计值q1:1.238.400.450.90=18.664KN/m;倾倒混凝土侧压力设计值q2:1.42.000.450.90=1.134KN/m;式中,0.90为按取用的临时结构折减系数。q=q1+q2=18.664+1.134=19.798KN/m;面板的最大剪力:V=0.619.798184.0=2174.805N;截面抗剪强度必须满足下式:其中,面板承受的剪应力(N/mm2);V面板计算最大剪力(N):V=2174.805N;b构件的截面宽度(mm):b=450mm;hn面板厚度(mm):hn=18.0mm;fv-面板抗剪强度设计值(N/mm2):fv=15.000N/mm2;面板截面受剪应力计算值:=32174.805/(245018.0)=0.403N/mm2;面板截面抗剪强度设计值:fv=1.500N/mm2;面板截面的受剪应力=0.403N/mm2小于面板截面抗剪强度设计值fv=1.5N/mm2,满足要求!5.2.3.3面板挠度验算最大挠度按均布荷载作用下的三跨连续梁计算,挠度计算公式如下:其中,q作用在模板上的侧压力线荷载(KN/m):q=38.400.4517.28KN/m;面板最大挠度(mm);l计算跨度(竖楞间距):l=184.0mm;E面板弹性模量(N/mm2):E=6000.00N/mm2;I面板截面的惯性矩(mm4);I=45018.018.018.0/12=2.19105mm4;面板最大容许挠度:V=183/250=0.732mm;面板的最大挠度计算值:V=0.67717.28184.04/(1006000.02.19105)=0.100mm;面板的最大挠度计算值V=0.1mm小于面板最大容许挠度设计值V=0.732mm,满足要求!5.2.4竖楞方木的计算模板结构构件中的竖楞(小楞)属于受弯构件,按连续梁计算。本工程柱高度为6.0m,柱箍间距为450mm,竖楞为大于3跨,因此按均布荷载作用下的三跨连续梁计算。本工程中,竖楞采用木楞,宽度50mm,高度100mm,截面惯性矩I和截面抵抗矩W分别为:W=50100100/6=84.33cm3;I=50100100100/12=416.67cm4;竖楞方木计算简图5.2.4.1抗弯强度验算支座最大弯矩计算公式:其中,M竖楞计算最大弯距(Nmm);l计算跨度(柱箍间距):l=450.0mm;q作用在竖楞上的线荷载,它包括:新浇混凝土侧压力设计值q1:1.238.400.180.90=7.590KN/m;倾倒混凝土侧压力设计值q2:1.42.000.180.90=0.461KN/m;q=(7.590+0.461)/2=4.026KN/m;竖楞的最大弯距:M=0.14.026450.0450.0=8.15104N.mm;其中,竖楞承受的应力(N/mm2);M竖楞计算最大弯距(Nmm);W竖楞的截面抵抗矩(mm3),W=8.33104;f竖楞的抗弯强度设计值(N/mm2);f=14.000N/mm2;竖楞的最大应力计算值:=M/W=8.15104/8.33104=0.978N/mm2;竖楞的最大应力计算值=0.978N/mm2小于竖楞的抗弯强度设计值=13N/mm2,满足要求!5.2.4.2抗剪验算最大剪力按均布荷载作用下的三跨连续梁计算,公式如下:其中,V竖楞计算最大剪力(N);l计算跨度(柱箍间距):l=450.0mm;q作用在模板上的侧压力线荷载,它包括:新浇混凝土侧压力设计值q1:1.238.400.180.90=7.590KN/m;倾倒混凝土侧压力设计值q2:1.42.000.180.90=0.461KN/m;q=(7.590+0.461)/2=4.026KN/m;竖楞的最大剪力:V=0.64.026450.0=1086.902N;截面抗剪强度必须满足下式:其中,竖楞截面最大受剪应力(N/mm2);V竖楞计算最大剪力(N):V=1086.902N;b竖楞的截面宽度(mm):b=50.0mm;hn竖楞的截面高度(mm):hn=100.0mm;fv竖楞的抗剪强度设计值(N/mm2):fv=1.500N/mm2;竖楞截面最大受剪应力计算值:=31086.902/(250.0100.0)=0.326N/mm2;竖楞截面抗剪强度设计值:fv=1.500N/mm2;竖楞截面最大受剪应力计算值=0.326N/mm2小于竖楞截面抗剪强度设计值fv=1.5N/mm2,满足要求!5.2.4.3挠度验算最大挠度按三跨连续梁计算,公式如下:其中,q作用在竖楞上的线荷载(KN/m):q=38.400.18=7.03KN/m;竖楞最大挠度(mm);l计算跨度(柱箍间距):l=450.0mm;E竖楞弹性模量(N/mm2):E=9000.00N/mm2;I竖楞截面的惯性矩(mm4),I=4.17106;竖楞最大容许挠度:=450/250=1.8mm;竖楞的最大挠度计算值:=0.6777.03450.04/(1009000.04.17106)=0.052mm;竖楞的最大挠度计算值=0.052mm小于竖楞最大容许挠度=1.8mm,满足要求!5.2.5B方向柱箍的计算本算例中,柱箍采用钢楞,截面类型为圆钢管483.2;截面惯性矩I和截面抵抗矩W分别为:钢柱箍截面抵抗矩:W=5.08cm3;钢柱箍截面惯性矩:I=12.19cm4;柱箍为单跨,按集中荷载简支梁计算(附计算简图):B方向柱箍计算简图其中P竖楞方木传递到柱箍的集中荷载(KN);P=(1.238.40.9+1.420.9)0.1830.45/2=1.81KN;B方向柱箍剪力图(KN)最大支座力:N=2.717KN;B方向柱箍弯矩图(KNm)最大弯
